儿童骨骺损伤
儿童骨骺损伤 PPT课件
2. 全骺分離肘內翻的發生率是30％－70％， 多由於複位或固定不佳而引起。陳舊外 髁骨折多為肘外翻畸形。
沒有達到解剖複位預後：病歷3：
A：未達到解剖複位外髁骨折
B：14年後魚尾畸形
魚尾畸形
全骺分離易損傷從後方進入滑車外側的 血管，而造成滑車頸部繼發性魚尾畸形。 肱骨外髁骨折可由於骨塊外移，內外髁 距離遠(局限性骨不癒合)或骺軟骨吸收， 滑車溝附近軟骨生長障礙導致魚尾畸形。
內側骺板位於關節內
關節感染後肱內翻
術後畸形矯正
A
軟組織陰影
A：旋前外旋型，閉合複位失敗
用螺釘正確固定方法
生長停滯 growth arresy
部分生長停滯：最常見，可引起肢 體成角畸形和短肢畸形。 全部生長停滯：少見，短肢畸形。
部分生長停滯分型
Ａ 周圍型 Ｂ 中央型 Ｃ 混合型
占60% 占20% 占20%
全骺分離與肱骨外髁骨折難鑒別病例
3歲 男 診斷 肱骨外髁骨折 I度
H 370556
肱橈關係正常，遠斷內移， 周圍骨痂，全骺分離
形成肘內翻畸形
正位片未未顯示骨折，側位片骨折明顯移位
兒童脛骨遠端骺損傷
• 分型－Digg分類 (1978年)
• 根據Lauge-Hansen踝關節分型並結合S-H分型
性傷)
PetersonI 型： 骨折線延伸到骺板的幹骺端橫行骨折
PetersonVI型: 部分骺板缺如 (開放性傷)
PetersonVI型: 部分骺板缺如 (開放性傷)
術後半年
術後1年
PetersonVI型: 部分骺板缺如 (開放性傷)
術後2年，已有內翻
儿童骨骺损伤的特点及其治疗原则PPT课件
内蒙古医科大学第二附属医院 小儿骨科
骨骺损伤治疗原则
复位方法：麻醉肌肉松弛状态下 进行，充分牵引，手法轻柔，忌 反复复位和暴力挤压； 固定材料：2mm以下的克氏针；空 心螺钉，慎用用可降解材料，恰 当的外固定辅助是必要的；
内蒙古医科大学第二附属医院 小儿骨科
骨骺损伤治疗原则
固定方法：尽可能平行骺板或 干骺端固定，不要横行穿越骺 板；细而光滑的克氏针穿越骨 骺中央并不干扰生长，经过骺 板边缘偶尔会影响生长；交叉 固定间距跨越折线尽可能大； 感染与软骨溶解：避免内置物 进入关节，建议克氏针置于皮 内或早期拔除；
内蒙古医科大学第二附属医院 小儿骨科
常见的骨骺损伤（胫骨远端）
内蒙古医科大学第二附属医院 小儿骨科
常见的骨骺损伤（Tillaux骨折）
内蒙古医科大学第二附属医院 小儿骨科
常见的骨骺损伤（三平面骨折）
内蒙古医科大学第二附属医院 小儿骨科
参考文献
1.Tachdjian Pediatric Orthopaedics.John A. H.2014， Fifth edition. 2.坎贝尔骨科手术学儿童骨科分卷.许瑞江.人民军医出版社.2013，第12版. 2.Rang小儿骨折.潘少川.人民卫生出版社.2006，第一版. 3.Master Techniques in Orthopaedic Surgery: Pediatrics. Vernon T T. Lippincott Williams & Wilkins.2008, First edition. 4.小儿骨科学.吉士俊.山东科学技术文献出版社，1999，第一版. 5.实用小儿骨科学.潘少川.人民卫生出版社.2005，第二版.
内蒙古医科大学第二附属医院 小儿骨科
儿童骨骺损伤影像诊断(急)PPT课件
骨骺损伤分为七型，由Salter与Harris提出的 （Ⅰ～Ⅴ型），Rang（Ⅵ）和Ogden（Ⅶ）扩充
精品课件
8
Salter-Harris分型（1963）与Salter-Harris-Rang分型（1994）
Ⅰ型：骨骺分离 Ⅱ型：骨骺分离伴干骺端骨折 Ⅲ型：骨骺骨折 Ⅳ型：骨骺和干骺端骨折 V型：骺板挤压性损伤 Ⅵ型：骨骺边缘软骨环缺失
肱骨外髁骨折 (IV型骨骺损伤)
精品课件
28
肱骨外髁骨骺精损品课伤件 (IV型)
29
内踝IV型骨骺损伤
精品课件
30
Salter-Harris分型（1963）
Ⅴ型：亦称骨骺板压缩骨折，由于强大的挤压暴力，使骺板全层的软骨细 胞压缩而严重破坏。这种损伤少见，但是后果非常严重，常导致骨生长畸 形。由于损伤没有什么移位，X线很难诊断，常误为“扭伤”，直到以后 有生长障碍时，回忆既往损伤史，才想到本病，1% 以下。
精品课件
21
内踝骨骺Ⅲ型型损伤
精品课件
22
胫骨远端骨
骺Ⅲ型损伤
Tillaux骨折
精品课件
23
Salter-Harris分型（1963）
Ⅳ型：亦称骨骺和干骺端骨折（III型+干骺端骨折片）,也属关节内骨折， 骨折线涉及到关节面、骨骺、全层骺板和部分干骺端，即关节内骨折加 骺板和干骺端骨折，占12%。
精品课件
38
术后半年
术后1年
术后2年，有内翻
Peterson Ⅵ型部分精骺品课板件 缺如（开放性伤）
39
小结
要求熟悉正常骨骺的继发骨化中心和闭合时间，
特别在肘关节
观察骨化中心与干骺端的相对关系，及其与关节
儿童骨骺损伤及骺板早闭的诊断与处理(临床儿外杂志)
儿童骨骺损伤及骺板早闭的诊断与处理陈博昌上海交通大学附属第六人民医院200233骨骺是儿童骨骼最具特点的结构，位于长骨两端，承担骨骼纵向生长的功能。
由于其结构、血运以及骨化的特殊性，骨骺也是容易受到损伤的部位，漏诊、误诊和不恰当治疗，都可以导致儿童骨骼的生长障碍。
【骨骺及骨骺板】骨骺位于儿童长骨的两端，出生时为全软骨结构，随年龄生长，不同部位的骨骺相继出现骨化，逐渐形成以松质骨结构为主、一端为关节软骨、另一端为具有生长潜能的骨骺板的特殊结构。
（见图一）（骨）骺板也称生长板（GrowthPlate or Physeal Plate or Physis）是骨骺的一部分，位于骨骺二级骨化中心与长骨干骺端之间，为软骨结构，并在生长过程中由原始的球形骺板逐渐变为盘状扁平骺板。
骨骺板的细胞排列整齐规则，自骨骺中心向干骺端过渡。
根据骨骺板内软骨细胞成熟度的不同、钙化和功能的不同，骨骺板又可进一步分为四个功能带，分别是：●静止层或储备层（Reserve/resting zone）：这层细胞与骨骺相连续，由排列散乱并具备低度增殖能力的软骨细胞组成。
主要为软骨细胞的后期发育提供细胞分化来源和其他物质储备（脂肪、糖原和蛋白多糖），如果受损将导致生长的停止。
●增殖层（Proliferative zone）：软骨细胞增大、变平，形成排列整齐的柱状。
增殖层细胞产生必要的基质并通过主动的细胞分裂引发骨骼产生纵向生长。
●肥大细胞层（Hypertrophic zone）：可进一步分为成熟、退化和临时钙化层。
细胞不断地增大，大量钙质在线粒体中堆积，引发细胞退化并最终凋亡。
细胞接近凋亡时，钙质从基质囊泡中释放，以钙盐的形式在基质内形成渗透。
这层中没有主动的生长，细胞柱以各种不同的成熟度深入到干骺端。
这是骨骺板中强度最弱的一层也是最易造成骨折和发生改变的部位。
软骨内成骨层（Enchondral ossification zone）：该层细胞与肥大细胞层分界模糊。
小儿骨骺损伤-PPT课件
Ⅶ Ⅸ
Ogden 分型
Ⅴ
Ⅷ
Ogden VIIA 型损伤
即骺内的骨折。 这种损伤常因 撕脱的软骨不 显影而误诊为 软组织损伤。
付骨化中心？ 症状小骨？
1994年Peterson骺损伤分型
I 型： 骨折线延伸到骺板的干骺端横行骨折 II 型: Salter II III型: Salter I IV型: Salter III V型： Salter IV VI型: 部分骺板缺如的骨折(除草机等开放
性伤)
PetersonI 型： 骨折线延伸到骺板的干骺端横行骨折
PetersonVI型: 部分骺板缺如 (开放性伤)
PetersonVI型: 部分骺板缺如 (开放性伤)
术后半年
术后1年
PetersonVI型: 部分骺板缺如 (开放性伤)
术后2年，已有内翻
男 7岁 摔伤后
跛行，一月后骨痂形成，骨折移位。
• 旋后内翻 I 度多由足卡入自行车辐 条所致，可表现为腓骨远端 S－H
I 或 II 型损伤诊断并不困难。也可 表现为Ogden VI 或 VII 型损伤。
• 旋后内翻 II度多由内翻暴力持续作 用，距骨撞击内踝所致。表现为胫 骨远端 S－H III 或 IV 型损伤。骺 板的生发层在此力的作用下可受到 挤压，故畸形的发生率较高。
Delee肱骨远端全骺分离 （ 1980年）
B 7个月－3岁，外髁骨骺已骨化，远骨 折端有薄层骨片，常有旋转移位，属 于S－H II 型损伤
Delee肱骨远端全骺分离 （ 1980年）
C 3－7岁儿童，II型骺损伤，带三角形 骨片，可有成角畸形
C型
肱骨外髁 Milch 分型
分四度: • I 度: 无移位 • II 度: 明显移位 • III度: 折面无接触旋转 • IV度: 肘关节脱位

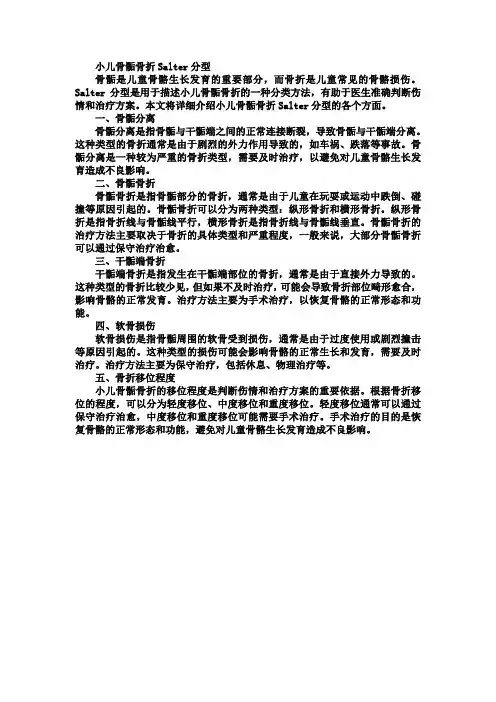

小儿骨骺骨折salter分型
小儿骨骺骨折Salter分型骨骺是儿童骨骼生长发育的重要部分，而骨折是儿童常见的骨骼损伤。
Salter分型是用于描述小儿骨骺骨折的一种分类方法，有助于医生准确判断伤情和治疗方案。
本文将详细介绍小儿骨骺骨折Salter分型的各个方面。
一、骨骺分离骨骺分离是指骨骺与干骺端之间的正常连接断裂，导致骨骺与干骺端分离。
这种类型的骨折通常是由于剧烈的外力作用导致的，如车祸、跌落等事故。
骨骺分离是一种较为严重的骨折类型，需要及时治疗，以避免对儿童骨骼生长发育造成不良影响。
二、骨骺骨折骨骺骨折是指骨骺部分的骨折，通常是由于儿童在玩耍或运动中跌倒、碰撞等原因引起的。
骨骺骨折可以分为两种类型：纵形骨折和横形骨折。
纵形骨折是指骨折线与骨骺线平行，横形骨折是指骨折线与骨骺线垂直。
骨骺骨折的治疗方法主要取决于骨折的具体类型和严重程度，一般来说，大部分骨骺骨折可以通过保守治疗治愈。
三、干骺端骨折干骺端骨折是指发生在干骺端部位的骨折，通常是由于直接外力导致的。
这种类型的骨折比较少见，但如果不及时治疗，可能会导致骨折部位畸形愈合，影响骨骼的正常发育。
治疗方法主要为手术治疗，以恢复骨骼的正常形态和功能。
四、软骨损伤软骨损伤是指骨骺周围的软骨受到损伤，通常是由于过度使用或剧烈撞击等原因引起的。
这种类型的损伤可能会影响骨骼的正常生长和发育，需要及时治疗。
治疗方法主要为保守治疗，包括休息、物理治疗等。
五、骨折移位程度小儿骨骺骨折的移位程度是判断伤情和治疗方案的重要依据。
根据骨折移位的程度，可以分为轻度移位、中度移位和重度移位。
轻度移位通常可以通过保守治疗治愈，中度移位和重度移位可能需要手术治疗。
手术治疗的目的是恢复骨骼的正常形态和功能，避免对儿童骨骼生长发育造成不良影响。
《小儿骨骺损伤》PPT课件
Triplane fracture
青少年 Tillaux fracture
X平片易误诊的 Tillaux fracture
骺损伤预后的判断
骺损伤预后相关因素从大到小排列为
A. 创伤严重性(移位 粉碎 开放 闭合) B. 年龄 C. 骺板损伤 D. 骨折类型
A
A：外伤性股骨头骺滑脱
B
B：术后5年，股骨头缺血坏死，骺早闭，颈短畸形
性伤)
PetersonI 型： 骨折线延伸到骺板的干骺端横行骨折
PetersonVI型: 部分骺板缺如 (开放性伤)
PetersonVI型: 部分骺板缺如 (开放性伤)
术后半年
术后1年
PetersonVI型: 部分骺板缺如 (开放性伤)
术后2年，已有内翻
男 7岁 摔伤后
跛行，一月后骨痂形成，骨折移位。
内侧骺板位于关节内
关节感染后肱内翻
术后畸形矫正
A
软组织阴影
A：旋前外旋型，闭合复位失败
用螺钉正确固定方法
生长停滞 growth arresy
部分生长停滞：最常见，可引起肢 体成角畸形和短肢畸形。 全部生长停滞：少见，短肢畸形。
部分生长停滞分型
Ａ 周围型 Ｂ 中央型 Ｃ 混合型
占60% 占20% 占20%
Delee肱骨远端全骺分离 （ 1980年）
B 7个月－3岁，外髁骨骺已骨化，远骨 折端有薄层骨片，常有旋转移位，属 于S－H II 型损伤
Delee肱骨远端全骺分离 （ 1980年）
C 3－7岁儿童，II型骺损伤，带三角形 骨片，可有成角畸形
C型
肱骨外髁 Milch 分型
分四度: • I 度: 无移位 • II 度: 明显移位 • III度: 折面无接触旋转 • IV度: 肘关节脱位
儿童骨骺损伤分型及预后
儿童骨骺损伤北京积水潭医院小儿骨科朱振华骺损伤定义：骺损伤(physeal injuries)是涉及骨骼纵向生长机制损伤的总称。
它应包括骺、骺生长板、骺生长板周围环（Ranvier区）、与生长相关的关节软骨及干骺端损伤。
骺损伤原因：骺骨折常见，其它包括废用、射线、感染、肿瘤、血运障碍、神经损伤、代谢异常、冻伤、烧伤、电击伤、激光损伤和应力损伤。
骨科医生容易忽略的问题遇到急诊病人要注意病人的全身情况（心、脑、肺、腹部）要注意骺骨折常与神经血管损伤或开放性损伤是共存的«Tachdjian»要了解儿童骨折和骺损伤的特点要注意防止筋膜间隔综合征儿童骨骺损伤不同于儿童骨干骨折骺损伤本身即可引起后遗症。
如股骨远端骺早闭，骨桥形成，膝外翻畸形；胫骨远端内侧骺损伤，可以导致踝内翻畸形。
骨骺的发育、血液供应、组织学结构和生长机理骨骺的分类：压迫性骨骺：四肢长骨的骨端是关节内骨骺，承受从关节传来的压力，使骨纵向的生长。
牵拉性骨骺：位于肌肉的起止点，承担肌肉的牵拉力，不构成关节，也不影响骨的纵向生长。
如股骨大转子、肱骨内上髁。
骺板的分类：1867年Ollier首先对位于骨骺（epiphyseal、secondary ossification center）和干骺端（ metaphysis）之间的骺（生长）板（Physis、 (epiphyseal) growth plate、 epiphyseal cartilage）进行描述。
骺（生长）板分为盘状骺板：长骨的骺板球状骺板：多见于短管状骨、掌〔跖〕指〔趾〕的两端各有一球状骺板，随生长发育，一端变为盘状骺板，而另一端较快被替代，形成球状关节软骨。
骺板的组织学结构：静止细胞层：是幼稚软骨细胞的源泉生发层：基质丰富肥大细胞层：软骨基质少，最易发生骺分离损伤成骨区：髓腔－滋养动脉骺端－骨膜血管骨的生长存在以下形式：骺软骨内向心性软骨增殖、成熟、钙化、成骨使骨骺扩大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伤后5个月，骨折端修复塑形， 股骨远端后侧骺早闭
诊断___正常骨骺
诊断
肱骨内上髁骨折Ⅳ度
诊断___正常骨骺
鹰嘴多个骨骺
诊断___正常骨骺
鹰嘴半截骺线
诊断___正常骨骺
肱骨双重骺线， 婴幼儿期骺板为 盘状，以后变为 圆锥型，锥顶和 头颈方向一致， 而锥底的前、后 缘不在折 II度
术 前
术 后
肱骨外髁骨折 III度
全骺分离与肱骨外髁骨折 合并肘关节脱位的鉴别
年龄 肱桡关系 肘后三角
复位感 损伤分型 骨折移位方向
肿胀
全骺 多见于3岁以内
正常 正常
有 S-H I或II
内侧 全肘关节
外髁 7－10岁 不正常 不正常
无 S-HⅢ或Ⅳ
外侧 外侧
鉴别全骺分离的意义
细胞→LaCorix软骨 膜环
骺板的血液供应 1
• 来自骨骺，穿过骨板，供应骺板的生长 带。受阻致生长减慢或停止。
• 来自干骺端滋养动脉， 供应成骨区，受阻致 一过性软骨骨化停滞。
骺板的血液供应 2
Dale和Harris将骺板的血供分成２型： A 骨骺几乎完全被关节软骨覆盖，
如股骨和桡骨近端，血管穿过软骨 膜后仅能供应骨骺的外周。 B 仅部分关节软骨覆盖的骨骺，骺 板的血供来自骨骺。
儿童骨骺损伤
骨骺损伤定义
骺损伤是涉及骨骼纵向生长机制 损伤总称。它包括骺、骺生长板、 骺生长板周围环（Ranvier区）、与 生长相关的关节软骨及干骺端损伤。
骺解剖 physeal anatomy
干骺端 metaphysis
骺生长板 Physis (epiphyseal) growth plate
epiphyseal cartilage
骨骺 epiphyseal, secondary ossification center
Ranvier区
• 1873Ranvier发现骺板周围的环形切迹。 • 骨沟内有三种细胞：
1 密集成团的胚胎细胞→成骨细胞 2 弥漫的间质细胞和软骨
母细胞 3 位于胶原纤维中的成纤维
性伤)
PetersonI 型： 骨折线延伸到骺板的干骺端横行骨折
PetersonVI型: 部分骺板缺如 (开放性伤)
PetersonVI型: 部分骺板缺如 (开放性伤)
术后半年
术后1年
PetersonVI型: 部分骺板缺如 (开放性伤)
术后2年，已有内翻
男 7岁 摔伤后
跛行，一月后骨痂形成，骨折移位。
全骺分离与肱骨外髁骨折难鉴别病例
3岁 男 诊断 肱骨外髁骨折 I度
H 370556
肱桡关系正常，远断内移， 周围骨痂，全骺分离
形成肘内翻畸形
正位片未未显示骨折，侧位片骨折明显移位
儿童胫骨远端骺损伤
• 分型－Digg分类 (1978年)
• 根据Lauge-Hansen踝关节分型并结合S-H分型
Delee肱骨远端全骺分离 （ 1980年）
B 7个月－3岁，外髁骨骺已骨化，远骨 折端有薄层骨片，常有旋转移位，属 于S－H II 型损伤
Delee肱骨远端全骺分离 （ 1980年）
C 3－7岁儿童，II型骺损伤，带三角形 骨片，可有成角畸形
C型
肱骨外髁 Milch 分型
分四度: • I 度: 无移位 • II 度: 明显移位 • III度: 折面无接触旋转 • IV度: 肘关节脱位
1. 肱骨外髁骨折需切开复位,而全骺分离可 闭合复位。若发生误诊将延误治疗。
2. 全骺分离肘内翻的发生率是30％－70％， 多由于复位或固定不佳而引起。陈旧外 髁骨折多为肘外翻畸形。
没有达到解剖复位预后：病历3：
A：未达到解剖复位外髁骨折
B：14年后鱼尾畸形
鱼尾畸形
全骺分离易损伤从后方进入滑车外侧的 血管，而造成滑车颈部继发性鱼尾畸形。 肱骨外髁骨折可由于骨块外移，内外髁 距离远(局限性骨不愈合)或骺软骨吸收， 滑车沟附近软骨生长障碍导致鱼尾畸形。
骺板的血液供应 3
一但发生骨骺在干骺端的分离损伤： A型 骺生长板血供易受累。(股骨头
缺血坏死，桡骨头缺血坏死) B型 骺生长板血供受影响少。
I
II
IV V
III
Salter-Harris
1963 儿童骨骺损伤
分型
Salter-Harris
VI
1994
加第VI型
1981年 Ogden 分型
9 型，16 种亚型，共 20 种分型 前 5 型 ＝ Salter-harris I－V 型 VI 型 Ranvier 区损伤 VII 型 骺骨折(胫骨棘、内外踝撕脱骨折) VIII型 干骺端生长和再塑形结构的损伤 IX 型 骨干骨折→骨膜损伤→生长塑形障
内侧骺板位于关节内
关节感染后肱内翻
术后畸形矫正
A
软组织阴影
A：旋前外旋型，闭合复位失败
用螺钉正确固定方法
生长停滞 growth arresy
部分生长停滞：最常见，可引起肢 体成角畸形和短肢畸形。 全部生长停滞：少见，短肢畸形。
部分生长停滞分型
Ａ 周围型 Ｂ 中央型 Ｃ 混合型
占60% 占20% 占20%
生长板
中心性骨桥
中心性骨桥 骺板
骨桥
边缘性骨桥
骨桥
a b
骺板
骨桥
骺板
骨骺
c
d
骺开放术后2年，畸形得到改善
胫骨结节骨骺出现及闭合
女 9岁前 男 10岁前
女 15岁 男 17岁
正常骨骺与骨折
第五跖骨基底 骨骺
（平行骨干）
骨折 （垂直骨干）
不同部位骨骺形态不同
• 肱骨近端——圆锥型 • 股骨远端——波浪型 • 尺骨近端——半月型 • 胫骨近端——舌型
儿童肱骨远端全骺分离 与
儿童肱骨外髁 骨折
Delee肱骨远端全骺分离 （ 1980年）
A 半岁以内的婴儿 S-H I型骺损伤
Triplane fracture
青少年 Tillaux fracture
X平片易误诊的 Tillaux fracture
骺损伤预后的判断
骺损伤预后相关因素从大到小排列为
A. 创伤严重性(移位 粉碎 开放 闭合) B. 年龄 C. 骺板损伤 D. 骨折类型
A
A：外伤性股骨头骺滑脱
B
B：术后5年，股骨头缺血坏死，骺早闭，颈短畸形
•
旋后内翻型 旋后跖屈型
• 旋后外旋型 旋前外翻外旋型
• 旋后内翻 I 度多由足卡入自行车辐 条所致，可表现为腓骨远端 S－H
I 或 II 型损伤诊断并不困难。也可 表现为Ogden VI 或 VII 型损伤。
• 旋后内翻 II度多由内翻暴力持续作 用，距骨撞击内踝所致。表现为胫 骨远端 S－H III 或 IV 型损伤。骺 板的生发层在此力的作用下可受到 挤压，故畸形的发生率较高。
碍
I Ⅱ
Ⅲ Ⅳ
Ⅵ
Ⅶ Ⅸ
Ogden 分型
Ⅴ
Ⅷ
Ogden VIIA 型损伤
即骺内的骨折。 这种损伤常因 撕脱的软骨不 显影而误诊为 软组织损伤。
付骨化中心？ 症状小骨？
1994年Peterson骺损伤分型
I 型： 骨折线延伸到骺板的干骺端横行骨折 II 型: Salter II III型: Salter I IV型: Salter III V型： Salter IV VI型: 部分骺板缺如的骨折(除草机等开放
