建筑施工临时结构的设计及计算,建议收藏!
关于施工临时结构设计计算标准
关于施工临时结构设计计算标准
一、设计理论
1、采用极限应力法（铁路工程永久工程设计采用容许应力法）；
2、按照短期承载状态（永久工程按照长期承载状态设计）设计。
3、不必考虑疲劳和耐久性。
二、荷载
1、按照工作和空载两种状态考虑；
2、只计算主力（承载物和结构自重）和施工临时荷载（人和机具），特殊情况考虑风载。
人和机具荷载按2.5KN／m2计算。
三、荷载提高系数
1、主力提高系数1.0；
2、临时荷载提高系数1.2；
四、特殊安全部位和特殊用途结构，按照相关《施工技术规范》取高限值，或者自行设定高于规范的标准。
五、。

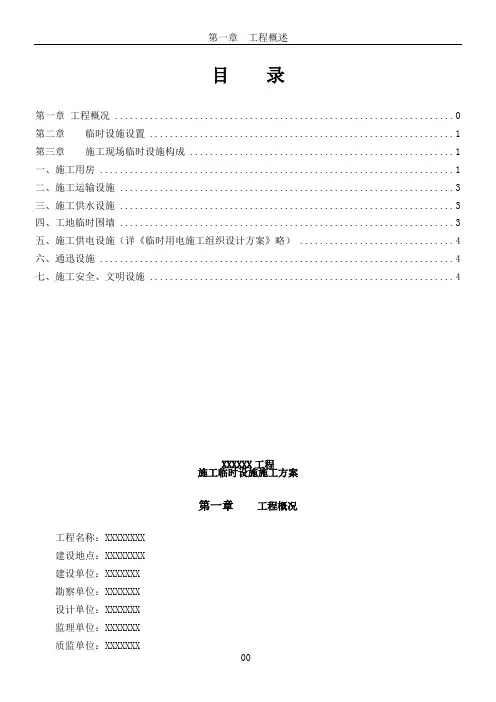

完整的建筑工程临时设施施工方案(含计算)
目录第一章工程概况 0第二章临时设施设置 (1)第三章施工现场临时设施构成 (1)一、施工用房 (1)二、施工运输设施 (3)三、施工供水设施 (3)四、工地临时围墙 (3)五、施工供电设施（详《临时用电施工组织设计方案》略） (4)六、通迅设施 (4)七、施工安全、文明设施 (4)XXXXXX工程施工临时设施施工方案第一章工程概况工程名称：XXXXXXXX建设地点：XXXXXXXX建设单位：XXXXXXX勘察单位：XXXXXXX设计单位：XXXXXXX监理单位：XXXXXXX质监单位：XXXXXXX施工单位：XXXXXXX 项目经理：XXXXXXX建筑类型：XXXXXXX 总建筑面积11.8万平方米，是集商业、办公、住宅、地下停车为一体的多功能的智能型建筑，局部地下1层，地上层数为25层。
工程结构形式为沿街商业框架结构2层至4层，高层住宅框剪结构25层，建筑最高高度为83.4米。
建筑耐火等级为二级，抗震设防烈度为7度。
第二章 临时设施设置1、结合施工现场具体情况，统筹安排，进行科学合理的布置；2、结合本工程施工场地的平面布置，办公、生活区尽量避开施工区，施工区加工场地结合业主报建需要及建筑物的结构位置及建筑形状，减少材料的二次转运；3、以经济适用为原则，合理地选择临时设施的形式；4、符合安全文明施工和现场防火要求，同时起到美化环境的作用。
5、施工区与生活、办公区严格隔离，各区之间采用围墙隔离。
办公区设置在场地的北侧，生活区设置在场地的南侧。
并在西北角设置通往办公区的单独大门，在东北角和东南角设置通往施工区的单独大门。
办公、生活区通往施工区设置5米宽硬化道路。
道路采用C20混凝土，200mm 厚，该道路仅为工人进场通道，不满足机动车通行要求。
第三章 施工现场临时设施构成由于工程建设的特殊性、复杂性、难度大再加上施工工期长，所以现场临时设施的设置将直接影响工程施工进度和质量，搞好临时设施的修建和搭设布置工作，是工程正式开工建设之前的关键。
桥梁临时施工结构计算(新)
算例1-1（海口某酒店景观桥-多跨35m连续梁支架） 本桥采用满堂支架法施工，通过钢管立柱、
纵横梁、贝雷梁、满堂支架形成施工平台。施工 平台的支架基础管桩采用直径630mm、壁厚8mm的 钢管桩，横向每排8根，钢管桩中心距为3~3.5m； 垫梁采用双I40b工字钢。P0桥台至P16桥墩支架纵 梁采用贝雷梁，P16桥墩至P19桥台支架纵梁采用 I56工字钢。
20.85103 2410-6 19810-8 5.310-3
ห้องสมุดไป่ตู้
47.7Mpa
f
=125Mpa；（满足要求）
最大挠度：
f =0.53mm<[f ] 2.25mm ；（满足要求）
20
（1）梁中部支架（60x90cm）
单根立杆承受荷载面积 S 0.54m2 ，支架及以下荷载按照梁体平均荷载 P平
12
满堂支架算例1-1
材料参数
（ 8 ） 型 钢 (Q235)I56a ： 截 面 面 积 A=135cm2, 截 面 模 量 Wx=2342cm3 ， 截 面 惯 性 矩 Ix=65576cm4，截面面积矩 Sx=1368.8cm3，腹板厚 tw=12.5mm，抗弯设计强度 f=205MPa, 抗剪设计强度 fv=120MPa，弹性模量 E=2.1×105MPa； （9）贝雷梁桁架上下弦杆：（Q345）2[10#槽钢，截面面积 A=25.1cm2，截面惯性矩 Ix=393cm4，Iy=860cm4，抗拉、抗压、抗弯设计强度 f=310MPa, 抗剪设计强度 fv=180MPa， 弹性模量 E=2.1×105MPa； （10）贝雷梁腹杆，斜杆：（Q345）I8，截面面积 A=9.1cm2, 截面惯性矩 Ix=83.6cm4， 抗拉、抗压、抗弯设计强度 f= 310MPa, 抗剪设计强度 fv=180MPa，弹性模量 E=2.1×105MPa。 （11）型钢(Q235)I20b: 截面面积 A=39.5cm2，截面模量 Wx=250cm3，截面惯性矩 Ix=2500cm4，腹板厚 tw=11.4mm，抗弯设计强度 f=215MPa, 抗剪设计强度 fv=125MPa， 弹性模量 E=2.1×105Mpa。
桥梁临时施工结构计算(唐冕)
桥梁临时施工结构计算(唐冕)【模板一】一、背景介绍1.1 项目概述1.2 施工背景和目的1.3 施工时间和地点二、施工方案设计2.1 临时施工结构的选型原则2.2 临时施工结构的布置方案2.3 临时施工材料的选取和使用2.4 施工过程及方法论三、临时施工结构的主要计算3.1 临时施工结构的力学分析3.1.1 结构承载能力计算3.1.2 结构稳定性分析3.1.3 结构刚度分析3.1.4 结构振动分析3.2 临时施工结构的应力分析 3.2.1 结构受力分析3.2.2 结构应力分析3.2.3 结构变形分析四、施工方案的安全评估4.1 安全评估方法与标准4.2 施工过程中的风险评估4.3 安全措施与应急预案五、施工方案的经济评估5.1 成本估算方法与标准5.2 施工方案的经济效益分析5.3 施工方案的可持续性评估六、施工方案的质量控制6.1 施工过程中的质量控制要点6.2 施工方案的质量监督与检验6.3 施工方案的质量评估与改进【附件】：1. 工程施工图纸2. 桥梁临时施工方案图3. 材料供应合同4. 施工安全预案5. 必备施工工具及设备清单6. 监理检验报告【法律名词及注释】：1. 施工方案：指工程施工过程中所制定的详细实施计划和方法论。
2. 临时施工结构：指在桥梁施工过程中所采用的临时性支撑结构。
3. 力学分析：指结构在受力条件下的力学性能和变形特征的研究。
4. 应力分析：指结构受到外力作用后进行应力计算和分析，并评估其强度和稳定性。
5. 安全评估：指对施工方案进行全面的安全性评估和风险分析。
6. 经济评估：指对施工方案进行经济效益分析和成本控制的评估。
7. 质量控制：指在施工过程中对工程质量进行全面控制和监督，确保施工质量达标。
【模板二】一、项目背景1.1 项目概述1.2 施工需求与目标1.3 施工时间与地点二、临时施工结构设计2.1 结构类型与选用原则2.2 结构配置与布置图2.3 材料选择与使用2.4 施工工艺与方法三、结构力学分析3.1 结构承载能力计算3.1.1 结构受力分析3.1.2 结构稳定性分析3.1.3 结构刚度分析3.1.4 结构振动分析3.2 结构应力分析3.2.1 应力计算方法3.2.2 应力分布与变形分析四、施工方案安全评估4.1 安全评估方法与标准4.2 施工过程风险评估与控制4.3 安全措施与应急预案五、施工方案经济评估5.1 成本预估方法与标准5.2 施工方案经济效益分析5.3 施工方案可持续性评估六、施工方案质量控制6.1 施工过程关键控制点6.2 施工监督与质量检验6.3 施工质量评估与改进【附件】：1. 工程施工图纸2. 临时施工方案图纸3. 材料供应合同4. 安全检查记录表5. 必备施工工具与设备清单6. 监理报告【法律名词及注释】：1. 结构类型与选用原则：指临时施工结构的分类及其选择原则。
临时结构设计(设计部)
第一部分——栈桥
✓ 栈桥平面位置确定
结合主体工程施工方法进行全面分析，考虑的主要因素有以下几
点：
钻孔
（2）尽量保
平台
证栈桥轴线与
主桥轴线平行；
（3）尽量与
钻孔 平台
钻孔平台相结 合；
（1）施工机械靠近现场，方便作业；
（4）栈桥布置不得影响水上通航，如需船舶配合作业，栈桥优先布 置在下游侧。
13 2020/6/28
第一部分——栈桥
➢ 四、设计中的关键点和注意事项 1、桩承载力
①、桩的分类：桩按承载性状分为摩擦桩和端承桩。
摩擦桩
竖向荷载 主要由桩侧阻 力承受，并考 虑桩端阻力。
端承桩
竖向荷载 主要由桩端阻 力承受，并考 虑桩侧阻力。
14 2020/6/28
第一部分——栈桥
②、桩的布置和中距
2020/6/28
正摩阻力
负摩阻力
16
第一部分——栈桥
产生负摩阻力的原因
a、桩周有较大的堆载，引起桩周土的固结； b、桩穿过欠固结的软粘土或新填土进入硬持力层，土层产
生自重固结下沉； c、软粘土地区，地下水下降或深基坑开挖降水等引起桩周
土下沉； d、湿陷性黄土引起桩周土下沉； e、砂土液化和冻土融化。
18 2020/6/28
第一部分——栈桥
⑤、一般桩基承载力（永久结构，临时结构系数有区别）
《港口工程桩基规范》公式（极限承载力）
1
Qd d U
q fili qR A
（分项系数1.45, 1.55)
《铁路桥涵地基和基础设计规范》公式（容许承载力）
P
1 2
U
ai
fili
第3章建筑结构计算简图
铰结点 屋架与柱不能有相对位移 但可发生微小的相对转动
梁
现浇
刚结点
刚性
柱 相互为 固定约束
3)构件的简化 杆件之间联结用结点表示 构 件
计算简图
杆 件
用轴线代替
杆长用结点间的距离表示
荷载的作用点移至轴线上
屋架梁 铰接 柱 柱
排架
梁 刚接 变截面构件 柱
梁
柱
刚架
4)结构体系的简化
阴影部分 计算单元 平面排架
建筑结构的计算简图
问题引入
简化 代替 实际 结构计
三大要素
结构上的荷载 √ 约束（支座、结点）的简化？ 计算长度的确定？
图形
3.1结构的简化
结构
算简图
特点： 简化： （1）墙内的梁，两端不可有上、下移动， （1）梁以其轴线来代替，把荷载直接加在 但梁弯曲时两端可以发生微小转动；
轴线上；
（2）梁不可能在水平方向发生整体移动： （2）在梁的左端，设置一个固定铰链支座； （3）梁热胀冷缩，水平方向可自由伸缩。 （3）在梁的右端，设置一个可动铰支座。
1)支座的简化
计算简图中常用的有三种：固定铰支座、可动铰支座、固定端支座。
固定 铰支座
固定 端支座
固定端支座
固定铰支座
固定 铰支座
可动
铰支座
2)结点的简化 构件之间的联结处为结点。在计算简图中，通常将结点简化为铰结点或刚结点。
木梁 木屋架 屋架与柱不能有相对位移 但可发生微小的相对转动 预埋螺栓 铰结点
横向刚架
3.2 结构的分类
1)杆件结构 —— 梁、拱 、桁（网）架 、刚架 等
单跨简支梁
有水平推力H
多跨连续梁
无水平推力H
