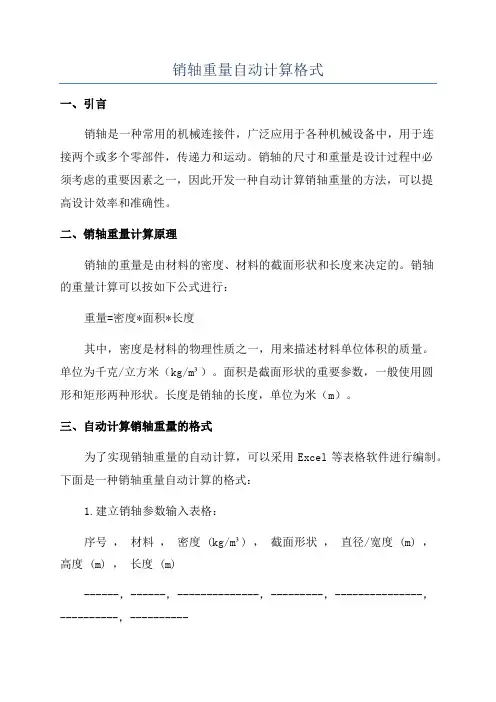

销轴重量自动计算格式一、引言销轴是一种常用的机械连接件，广泛应用于各种机械设备中，用于连接两个或多个零部件，传递力和运动。
销轴的尺寸和重量是设计过程中必须考虑的重要因素之一，因此开发一种自动计算销轴重量的方法，可以提高设计效率和准确性。
二、销轴重量计算原理销轴的重量是由材料的密度、材料的截面形状和长度来决定的。
销轴的重量计算可以按如下公式进行：重量=密度*面积*长度其中，密度是材料的物理性质之一，用来描述材料单位体积的质量。
单位为千克/立方米（kg/m³）。
面积是截面形状的重要参数，一般使用圆形和矩形两种形状。
长度是销轴的长度，单位为米（m）。
三、自动计算销轴重量的格式为了实现销轴重量的自动计算，可以采用Excel等表格软件进行编制。
下面是一种销轴重量自动计算的格式：1.建立销轴参数输入表格：序号，材料，密度(kg/m³) ，截面形状，直径/宽度 (m) ，高度 (m) ，长度 (m)------，------，--------------，---------，---------------，----------，----------1，钢，7850，圆形，0.03，-，-2，铝，2700，矩形，-，0.02，-3，黄铜，8500，矩形，-，0.02，-其中，序号是为了方便管理和筛选，材料是销轴所采用的材料，密度是已知的材料物性参数，截面形状分为圆形和矩形两种，直径/宽度是圆形和矩形截面的重要参数之一，高度是矩形截面的重要参数之一，长度是销轴的实际长度。
2.销轴重量计算公式：-对于圆形截面：重量=密度*π*(直径/2)²*长度-对于矩形截面：重量=密度*宽度*高度*长度3.建立销轴重量自动计算公式：-对于圆形截面（A列为直径，G列为重量）：G2=B2*3.1415*(A2/2)²*F2-对于矩形截面（C列为宽度，D列为高度，G列为重量）：G3=B3*C3*D3*F3四、自动计算销轴重量的示例假设销轴1采用钢材，直径为30毫米，长度为50毫米；销轴2采用铝材，宽度为20毫米，高度为20毫米，长度为100毫米。
