TG-5000型,DH-2型陀螺罗经正确使用
实验三、TG-5000型，DH-2型陀螺罗经正确使用
一、实验的目的
了解磁罗经的结构及各部分的作用，掌握磁罗经基本性能的检查方法，掌握磁罗经基本误差的校正方法。
二、实验内容
（一）使用常识
1．一般情况下，陀螺罗经的稳定时间为4～5小时，因此，通常在开航前4小时启动罗经。
2．某些罗经设有加速稳定装置，可将罗经主轴大致置于水平正北，从而缩短了主轴减幅摆动过程，但最迟也应在开航前2小时启动罗经。
3．停港后是否一定要停止罗经工作？停与不停，哪种有益？一般来说到港后不需要罗经时，将其停止，可减小机械磨损，延长使用寿命。
但因陀螺马达启动时电流大，比工作电流大几倍，以及重新加速的磨损，考虑到这些对罗经的影响，和一些电子元件也易在启动瞬间电冲击而损坏。
因此，如果船舶在港只停4～5天，那就不停为宜。
但至今并不曾有某种型号罗经要求，该型号罗经启动后就再不中断，停机。
（二）TG-5000型陀螺罗经的使用
1. 启动
A．快稳启动
若船舶航向已知时（可参考磁罗经航向或码头方位），可按下列步骤启动罗经，约2小时罗经便可稳定。
（1）将主罗经开关面板上的方式选择开关置于“旋转”（SLEW）位置，稍等一会（约4分钟），红灯发亮。
（2）红灯亮后，向左或向右拨动“旋转开关”（SLEW SWITCH），使主罗经航向指示船舶真航向。
（3）方式选择开关置于“运转”（RUN）位置，绿灯亮。
B．正常启动
若未知船舶航向，则按下列操作启动罗经：
将方式选择开关置于“运转”（RUN）位置，绿灯亮。
这种正常启动方式，罗经需4小时才能稳定。
2．速度误差校正
将发送箱面板上的纬度和速度旋钮调整到船舶所在的纬度值和速度值。
3．分罗经同步
(1) 置分罗经开关到短开位置,手调分罗经同步旋钮,使其读数与主罗经刻度盘读数一致.
(2) 同步后,接通分罗经开关,并检查分罗经与主罗经是否同步,若不同步则重新调整.
4．关机
将方式选择开关置于“断开”（OFF）位置。
5．电源报警
当交流船电断电时，可按下列步骤操作：
（1）发送箱上的蜂鸣器发出响声，红灯亮。
此时罗经电源自动转换为应急电源，主罗经可继续工作，而分罗经停止工作。
（2）按下报警按钮，蜂鸣器响声停止，红灯仍亮。
（3）当交流船电恢复正常后，蜂鸣器又发出响声，红灯继续发亮。
（4）按下报警按钮，蜂鸣器停止响声，红灯灭。
6．使用注意事项
罗经工作期间，每天应对下列各项检查校核一次。
（1）校对主、分罗经的航向示度；
（2）利用观测物标方位的方法，检查罗经误差；
（3）检查罗经电源电压是否正常；
（4）主罗经正常工作时，应无噪声、振动和过热现象，一旦发现异常应停机检查。
（三）DH-Ⅱ型陀螺罗经的使用
对一般罗经来说，启动和稳定罗经是较复杂和费时的工作。
若使其快速稳定，更需要掌握一定的技能，有时操作不当，甚至损坏仪器或延长罗经的稳定时间。
而DH-Ⅱ型陀螺罗经由于采用启动自动程序控制，使操作简化，使用者只需接通电源开关及罗经工作开关，整个启动过程自动进行。
即方便了操作，又避免了因操作不当引起的故障，从而提高了罗经的可靠性。
启动过程本身分两个阶段。
（1）接通陀螺马达电源，让马达尽快达到额定转速，这时随动系统等都不工作。
（2）是快速稳定阶段。
接通罗经工作开关，首先让陀螺球主轴尽快修正至水平，然后让主轴以最快的速度向子午面及水平面进动，待主轴稳定在子午面方向，罗经转入正常工作状态，完成了全部的启动过程。
整个过程由时间自动程序控制来完成。
将发送箱面板上的纬度和速度旋钮调整到船舶所在的纬度值和速度值。
关机过程：
(1) 罗经工作开关置于“断开”（OFF）位置。
(2) 陀螺马达电源置于“断开”（OFF）位置。
(3) 断开船电。
西姆电罗经陀螺罗经安全操作及保养规程
西姆电罗经陀螺罗经安全操作及保养规程1. 前言西姆电罗经陀螺罗经是一种高精度的导航设备，能够实时测量和显示船舶的航向。
为了确保设备的安全操作和长期稳定工作，本文档将详细介绍西姆电罗经陀螺罗经的安全操作方法和保养规程。
2. 安全操作方法2.1 电源操作•在使用西姆电罗经陀螺罗经之前，请务必检查电源连接是否正确。
•打开设备电源前，确保设备周围没有可燃物和易燃物，以防止火灾。
•关闭设备电源时，先将设备切换到待机模式，再切断电源供应。
2.2 操作界面•使用西姆电罗经陀螺罗经时，应熟悉设备的操作界面，并按照设备说明书正确操作。
•不要随意更改设备的设置参数，以免影响设备的正常工作。
2.3 维护保养•定期清洁设备外壳，并确保设备通风孔畅通。
•避免设备受潮，并在潮湿环境下使用防潮设备。
•设备暂时不使用时，应存放在干燥、通风的地方。
2.4 使用注意事项•在使用西姆电罗经陀螺罗经时，不要将设备暴露在强磁场或强电场中，以免影响设备的精确度和稳定性。
•避免将设备与水、湿气、化学物品等接触，以免损坏设备。
3. 设备保养规程3.1 日常保养•每天开始使用设备前，检查设备电源和连接线是否正常。
•定期检查设备的软件版本，并根据需要更新软件。
•定期清洁设备外壳，避免尘土积累。
3.2 定期保养•每隔一定时间，对设备进行全面检查，包括外壳、连接线、传感器等部分。
•检查设备的精确度和稳定性，如发现异常情况，及时进行校准或修复。
•对设备的电源系统进行定期检查，确保电源供应正常。
3.3 故障排除•如果设备出现故障或异常情况，应立即停止使用，并联系厂家或专业维修人员进行维修。
•在故障修复之前，不要随意拆卸设备或更换零部件，以免造成更大的损失。
4. 总结通过本文档，我们详细介绍了西姆电罗经陀螺罗经的安全操作方法和保养规程。
在使用设备时，必须严格按照操作要求进行操作，并注意设备的日常保养和定期保养工作。
只有正确使用和保养设备，才能保证其正常工作和长寿命。
航海仪器 安许茨系列陀螺罗经
可在2～3小时前启动。
2011921
浙江省精品课程 宁波大学海运学院
46
①启动前的检查：
1）船电开关和变压器电源开关在断的 (OFF)位置；
2）主罗经各部分在正常位置；
3）主罗经左侧小门内配电盘上的随动开 关在断的(O)位置；
4）各分罗经的航向与主罗经的航向一致；
2011921
浙江省精品课程 宁波大学海运学院
35
②结构：
n 航向记录部分 n 时间记录部分
③调整：
④ 使用注意事 项：（实验课 内容）
2011921
浙江省精品课程 宁波大学海运学院
36
2011921
浙江省精品课程 宁波大学海运学院
37
三、温控及报警系统
n 1．航海Ⅰ型罗经的温控及报警系统。
分
统统
浙江省精品课程 宁波大学海运学院
信号 指示 系统
5
安许茨标准4型陀螺罗经包括：
主罗经、电源起动箱、变流机、分罗经接线箱、分罗经、 警报器、航向记录器等。
2011921
浙江省精品课程 宁波大学海运学院
6
§3-2 主罗经的结构
（以安许茨4型为例）
构成： 罗经箱 n 灵敏部分 n 随动部分 n 固定部分
第三节 安许茨系列陀螺罗经
2011921
浙江省精品课程 宁波大学海运学院
1
主要内容：
n §3-1 n §3-2 n §3-3 n §3-4
概述 主罗经的结构 附属设备 罗经的使用、保养
2011921
浙江省精品课程 宁波大学海运学院
2
§3-1 概述

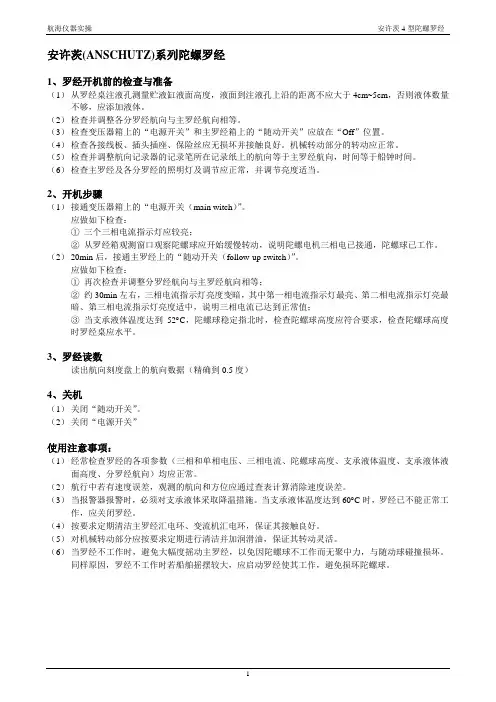

航海仪器实操_安许茨4型陀螺罗经
