平锻机的介绍

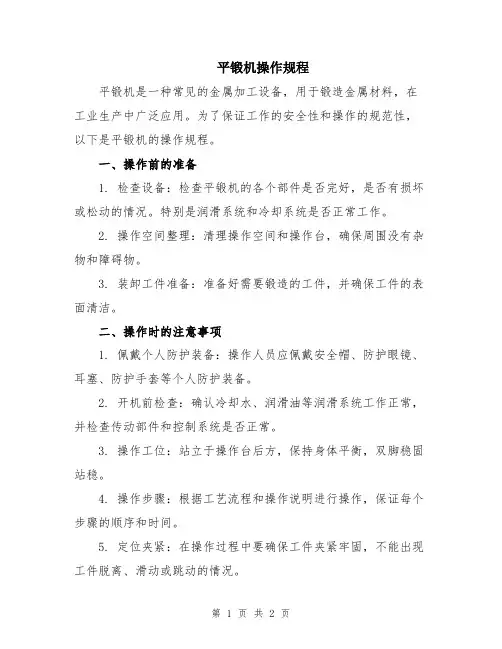

平锻机操作规程
平锻机操作规程平锻机是一种常见的金属加工设备，用于锻造金属材料，在工业生产中广泛应用。
为了保证工作的安全性和操作的规范性，以下是平锻机的操作规程。
一、操作前的准备1. 检查设备：检查平锻机的各个部件是否完好，是否有损坏或松动的情况。
特别是润滑系统和冷却系统是否正常工作。
2. 操作空间整理：清理操作空间和操作台，确保周围没有杂物和障碍物。
3. 装卸工件准备：准备好需要锻造的工件，并确保工件的表面清洁。
二、操作时的注意事项1. 佩戴个人防护装备：操作人员应佩戴安全帽、防护眼镜、耳塞、防护手套等个人防护装备。
2. 开机前检查：确认冷却水、润滑油等润滑系统工作正常，并检查传动部件和控制系统是否正常。
3. 操作工位：站立于操作台后方，保持身体平衡，双脚稳固站稳。
4. 操作步骤：根据工艺流程和操作说明进行操作，保证每个步骤的顺序和时间。
5. 定位夹紧：在操作过程中要确保工件夹紧牢固，不能出现工件脱离、滑动或跳动的情况。
6. 执行锻压操作：在设定好锻压参数后，按下启动按钮进行锻压操作，确保锻压的力度和速度符合要求。
7. 观察工件状态：在锻压过程中，及时观察工件的形变情况，以便及时调整锻压参数。
8. 维护设备：在操作结束后，对平锻机进行必要的维护工作，如清理机器表面、检查润滑系统等。
三、操作后的注意事项1. 关机：操作结束后，按下停机按钮进行关机，并关闭电源开关。
2. 清理工作区：将操作台和周围的杂物进行清理，使工作区保持整洁。
3. 确认安全：检查设备是否安全关闭，并确认周围没有人员和障碍物。
4. 维护设备：定期对平锻机进行维护保养，如检查润滑系统、清洁机器表面等。
5. 报修问题：对于有故障或问题的平锻机，及时向维修人员报修，并避免私自进行修理操作。
以上是平锻机操作规程的基本内容，操作人员应严格按照规程进行操作，确保工作的安全和质量。
同时，还需遵守其他相关安全规定，如操作手册、安全警示标志等，以确保工作的顺利进行。
水平分模平锻机安全操作及保养规程
水平分模平锻机安全操作及保养规程前言水平分模平锻机是一种广泛应用于锻造生产线上的机器设备，具有高效、稳定、精密的特点。
然而，若不遵守操作规范，并不时进行保养检修，水平分模平锻机存在着一些安全隐患。
本文将为大家介绍水平分模平锻机的安全操作方法及保养规程。
安全操作方法1. 操作前的检查1.检查行程开关，保险机构，各部传动机构是否正常运行。
2.检查压力表指针是否正常。
3.检查周边环境是否安全。
4.停电后检查传动皮带以及其他部件的状态是否正常。
2. 正确的操作流程1.启动检查：启动设备后，观察各部位运作情况，确保工作平面、辅助工具以及手指等身体部位不与模具接触。
2.进行加工操作：操作人员需要按照加工工艺要求进行加工操作。
3.停机前的检查：在停机之前，要确保刀具已经停止作业。
在停机的时刻，需要等待设备完全停稳后，方可进行下一步操作。
3. 安全防护1.设备的周围应设置围挡，避免工作过程中出现危险。
2.操作人员需戴防护手套和口罩，避免因操作不当引发事故。
3.遵守现场的各种安全规定，如警示标志、告示牌和警告灯等。
保养规程1. 日常保养1.定期清洁设备表面和内部。
2.检查行程开关，保险机构，各部传动机构是否有异常。
3.定期检查各部件和元器件的紧固情况，如皮带传动系统、油气路系统、水道系统以及冷却系统等。
2. 定期保养1.定期更换机油和液压油。
2.定期检查设备的电气设施是否正常运作。
3.定期检查机床底座和工作面板的水平度。
结论以上就是水平分模平锻机的安全操作方法及保养规程，大家在操作时务必遵守操作规范，保证生产过程的安全和稳定。
同时，要有定期的保养检查，才能维护机器设备的正常运行与延长损耗的周期。
平锻机模锻平锻机模锻特点及应用范围27页文档
1、最灵繁的人也看不见自己的背脊。——非洲担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
平锻机模锻平锻机模锻特点 及应用范围
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
二代平锻机和一代平锻机的比较
采用德国EUMUCO公司技术生产的二代平锻机和一代平锻机的简单对比一代450t平锻机二代450t平锻机二代900t平锻机1.技术来源：一代平锻机是70年代拆解了一台进口德国EUMUCO公司的老式315t平锻机（不是SM型），然后进行测绘仿制出国产一代315t平锻机；其他吨位的平锻机则是在此基础上放大设计出来的。
二代平锻机是80年代初，为提高我国重型机械成台套设备的设计、制造水平，国家决定由第二重型机械厂独家从德国EUMUCO(欧姆科)公司引进的，共8个系列34个规格重型锻压设备的全套技术资料及其相关标准和配套技术，其中SM型水平分模平锻机总共只引进了6个规格，即450t、630t、900t、1250t、1600t、2000t，并且此SM型水平分模平锻机是在上一代平锻机基础上进行了重大的升级，特别是在夹紧力、离合器、制动器等进行了完全的重新设计。
在引进的技术中不仅包含有设备图纸、制造工艺、装配工艺、检验规范、执行标准、材料配方，还包括了一大批当时国内没有的配套产品，如自动喷雾润滑设备、单线递进式分配器、凸轮控制器、涨套、液压扭力扳手等，并派出了一批工程技术人员到EUMUCO公司进行培训。
下图是我公司刘雨耕总工程师在德国EUMUCO公司培训的场景。
同时为采用德国EUMUCO公司技术生产的二代平锻机制定了国家标准：JB/ZQ4028-87《SM型水平分模平锻机》。
标准内对二代平锻机进行了全方位的要求，技术指标、制造流程、验收方法、验收标准、电器要求、试车要求、包装运输等。
一代平锻机与二代平锻机相比，外观没有太明显的变化，但无论是技术指标，还是设备结构都有着很大的区别。
我公司生产的平锻机就是二代平锻机，即SM系列水平分模平锻机，是严格按照JB/ZQ4028-87《SM型水平分模平锻机》标准要求生产的平锻机。
2.技术指标：一代平锻机的镦锻力与夹紧力是1:1的，即镦锻力是4500KN，夹紧力也是4500KN。
平锻机模锻平锻机模锻特点及应用范围
带入得 1 ＝ （ 2＋ 2＋ ） 3
解得
＝
3
3 3 3 － 2－ 或＝ － 2－ 4 2 － 4 2
ε 是一个关于、 函数。下图是锥形型槽内聚集的限制曲线，设 计时采用abc曲线以下的系数，可获得合格的产品。由长径比数值 与曲线的交点确定系数、，求出聚集工步尺寸Dm＝ d，dm＝ d0。
2 2 d 计＝ D锻 －d 锻
带孔锻件坯料直径计算： 当（1）d计/ d锻＝1.0～1.2时，取d坯＝（0.82～1.0）d计； （2） d计/ d锻＞ 1.2时，取d坯＞ d锻 （3）d计/ d锻＜ 1.2时，取d坯＜ d锻 坯料长度的计算： L坯＝1.27V坯/d2坯 其中 V坯＝（V锻＋V芯＋M毛)(1＋δ ）
6－4 顶镦规则及聚集工步计算
一、顶镦规则 顶镦：坯料端部的局部墩粗为顶镦或聚集，是平锻机的基本工步。 1）顶镦第一规则：当长径比 ≤ 3，端部较平时，可在平锻机中自 由墩粗到任意大的直径而不弯曲。即：不弯曲的工艺条件 ≤ 3。
长径比过大造成弯曲
端面不平，长径比过大造成弯曲
允许长径比允
2）顶镦第二规则：在凹模内顶镦时，若：Dm ≤1.5d0时，f ≤ d0 或 Dm ≤ 1.25d0时，f ≤ 1.5d0， ＞ 允，可进行正常的局部墩粗而不 产生折叠。如图（b），用于 ＜10锻件。即：细长杆镦粗时，产 生纵向弯曲，但不致于引起折叠的工艺条件。
模锻过程原理图
2.平锻机模锻工艺、设备特点及其应用 工艺特点： (1)设有两个相互垂直的分模面，能锻出两个不同方向具有凹档和凹 孔的锻件。
（2）坯料水平放料，锻件长度不受设备空间限制，能进行长杆类 锻件和长杆空心类锻件的模锻，进行深穿孔或深冲孔工作。
水平锻造液压机
水平锻造液压机摘要：介绍了由中国重型机械研究院设计的一种新型的水平锻造设备-水平锻造液压机，其由一台具有整体闭式框架的垂直液压机和一台组合框架的水平液压机有机组合而成，垂直压机用于夹紧坯料，水平压机用于实施水平锻造成形。
夹紧力、夹紧行程和速度可以分别设定和控制，水平锻造力、水平锻造行程和速度可以分别设定和控制，因此，该设备能够满足多种工艺需求。
新型水平锻造机投入生产后，使用情况良好。
关键词：水平锻造；水平液压机；垂直液压机0 前言水平锻造简称平锻，是通过局部聚料（常常是端部聚料）方式生产特殊轴类锻件的一种特殊模锻工艺。
这种工艺只能在水平锻造设备上进行。
机械平锻机作为常规的平锻设备早巳广泛使用。
然而，由于结构限制，一台确定的机械平锻机其夹紧行程、水平锻造行程、夹紧力和水平锻造力这些主要参数基本都是确定的，难以调整，工艺的适用范围受到限制，尤其当发生意外，比如焖车时，很难处理。
同时，由于其结构复杂，尤其传动系统结构复杂，设备造价高，维护难度大。
随着液压技术的快速发展，结构相对简单的液压机在锻压行业得到越来越广泛的应用。
研发出能够克服机械平锻机上述缺陷的液压传动的平锻机就有了实际的工程需要。
本文就是根据这种需要，研制出一种新型的水平锻造设备一水平锻造液压机。
1水平锻造液压机的结构1.1总体结构水平锻造液压机（以下简称平锻液压机）由一台具有整体闭式框架的垂直液压机和一台组合框架的水平液压机有机组合而成。
垂直液压机用于对锻坯夹紧，水平液压机用于对锻坯实施锻造。
具有两个相互垂直的分模面，主分模面在凸模（冲头）和凹模之间，第二分模面即凹模分模面，与水平面平行，为水平分模，在分成上下两个半模的凹摸之间。
下模安装在与垂直框架连接的下模座内，上模安装在与垂直动梁连接的上模座内。
凸模（冲头）安装在与水平动梁连接的冲头座内。
垂直压机本体为整体焊接（或整体铸造，或组合预紧）框架结构；水平压机组合预紧框架结构。
1.2组成部件及其结构平锻液压机由一台垂直压机和一台水平压机组合而成。
平锻机上模锻的平锻模结构设计特点.
character character
其他金属材料成型技术课程
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
四、凹模镶块
图3 凹模形状与紧固方式 a)半圆式 b)方块式 c)固定方式
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
凹模是可分的，并基本对称。 凹模的轮廓尺寸（长、宽、高）由平锻机的 模具固定空间尺寸所决定。凹模多做成组合式， 模体用结构钢（45、40Cr)等制造，型槽部分可做 成镶块式、用热模具钢制造。
合式。
图2 冲头结构形式
其他金属材料成型技术课程
职业教育材料成型与控制技术专业教学资源库
图a为冲头中有锥形聚料模腔，聚料模腔底 部有一出气孔。 图b为冲头中有锥形聚料模腔，在聚料模腔 底部有一由螺栓拉紧的可调塞子。 图c为轴肩式固定部分，它只有一个凸肩， 用螺钉顶紧A处，以防止冲头转动和避免回 程时冲头与夹持器脱离。这种冲头适用于 D=80～150mm的冲孔成形。
职业教育材料成型与控制技术专业教学资源库
二、平锻模的固定
冲头通过夹持器3固定在主滑块凹槽内， 它的后面紧靠在调节斜楔1上。 调节斜楔1通过螺钉11的转动完成上下 升降动作，进而达到调节模具前后闭合 长度的目的。 夹持器的前后、垂直方向的固定，是通 过压板2和螺钉（9、10、12）紧固的。 而左右方向则靠夹持器的侧面与滑块凹 槽侧面的配合使之受到限制，从而保证 夹持器在三个方向上得以紧固。
1-调节斜楔 2、5-压板 3-夹持器 4-凹模 6-键 7、8、9、10、11-螺钉 图1 平锻模结构及固定简图
平锻机工作原理
平锻机工作原理
平锻机是一种常见的金属成型设备，它的工作原理是通过锻压、锻造等方式对金属材料进行塑性变形和形状改变。
具体来说，平锻机是通过将金属材料放在模具间隙中，然后施加一定的压力，使得金属材料发生塑性变形，从而得到所需的形状和尺寸。
平锻机的主要部件包括机床、模具、传动系统、控制系统等。
机床是平锻机的基础部件，其结构一般包括床身、滑块、连杆等。
模具是平锻机的核心部件，其形状和尺寸决定了最终锻件的形态。
传动系统是平锻机的动力来源，其作用是将驱动设备的动力传递给机床和滑块。
控制系统则是平锻机的智能化部分，其作用是对平锻机进行监控和控制，保证其正常运行和生产效率。
在实际工作中，平锻机可以用于制造各种复杂的金属零件，如车轮、曲轴、齿轮、轴承等。
它具有成本低、效率高、质量稳定等优点，已经成为现代工业中不可或缺的一种金属成型设备。
- 1 -。
