初三物理周末作业

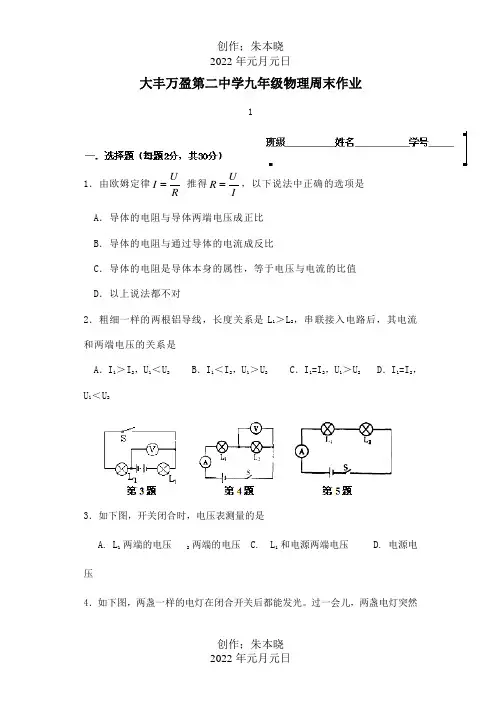

九年级物理周末作业1 试题
创作；朱本晓大丰万盈第二中学九年级物理周末作业11．由欧姆定律R U I = 推得IU R =，以下说法中正确的选项是 A ．导体的电阻与导体两端电压成正比B ．导体的电阻与通过导体的电流成反比C ．导体的电阻是导体本身的属性，等于电压与电流的比值D ．以上说法都不对2．粗细一样的两根铝导线，长度关系是L 1＞L 2，串联接入电路后，其电流和两端电压的关系是A ．I 1＞I 2，U 1＜U 2B ．I 1＜I 2，U 1＞U 2C ．I 1=I 2，U 1＞U 2D ．I 1=I 2，U 1＜U 23．如下图，开关闭合时，电压表测量的是A. L 1两端的电压 2两端的电压 C. L 1和电源两端电压 D. 电源电压4．如下图，两盏一样的电灯在闭合开关后都能发光。
过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是A．电灯L1灯丝断了 B．电灯L2灯丝断了C．电灯L1短路 D．电灯L2短路5．小强同学在探究串联电路电流规律的实验中，按上图连接好了电路，合上开关S后，发现两灯均不发光。
为检测出电路故障，他将电压表接到灯L1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，那么电路故障可能是A．灯L l短路 B．灯L2断路 C．电流表烧坏了 D．灯L1断路6.小华和几位同学在实验室探究并联电路中的电流关系时，连接了如下图的电路。
当开关S由断开到闭合时，关于三个电表的示数变化情况，你认为正确的选项是A、A1的示数变大，A2的示数不变，V变大B、A1的示数变小，A2的示数变大，V变小C、A1的示数变大，A2的示数变小，V不变D、A1的示数不变，A2的示数变大，V不变7.在“探究影响导体电阻大小的因素〞的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是A、探究导体电阻与长度的关系B、探究导体电阻与横截面积的关系C、探究导体电阻与材料的关系D、探究导体电阻与温度的关系创作；朱本晓8.关于导体电阻的说法正确是A.因为导体电阻表示导体对电流的阻碍作用，所以导体中没有电流通过时，导体的电阻为零。

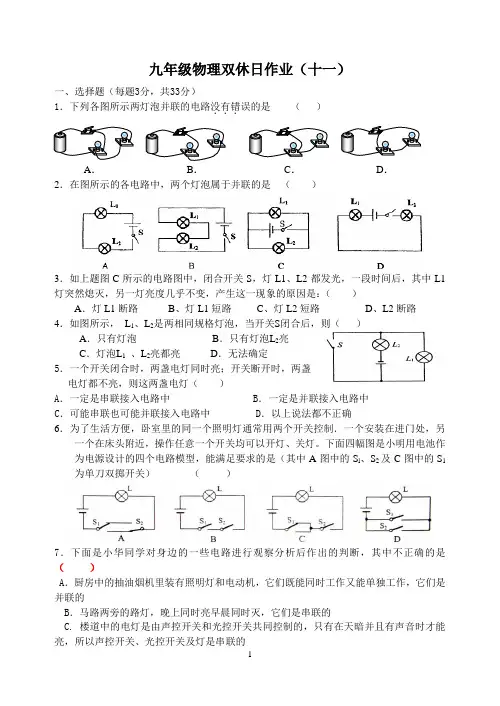

九年级物理周末作业(十一)
九年级物理双休日作业（十一）一、选择题（每题3分，共33分）1．下列各图所示两灯泡并联的电路没有错．．．误的是 （ ）A ．B ．C ．D ．2．在图所示的各电路中，两个灯泡属于并联的是 （ ）3．如上题图C 所示的电路图中，闭合开关S ，灯L1、L2都发光，一段时间后，其中L1灯突然熄灭，另一灯亮度几乎不变，产生这一现象的原因是：（ ）A ．灯L1断路B 、灯L1短路C 、灯L2短路D 、L2断路4．如图所示， L 1、L 2是两相同规格灯泡，当开关S 闭合后，则（ ）A ．只有灯泡B ．只有灯泡L 2亮C ．灯泡L 1 、L 2亮都亮D ．无法确定5．一个开关闭合时，两盏电灯同时亮；开关断开时，两盏电灯都不亮，则这两盏电灯（ ）A ．一定是串联接入电路中B ．一定是并联接入电路中C ．可能串联也可能并联接入电路中D ．以上说法都不正确6．为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。
下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A 图中的S l 、S 2及C 图中的S 1为单刀双掷开关） （ ）7．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是 （ ）A ．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B ．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的图6D. 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的8. 图6（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V 。
则图6（乙）所示电路中，与之对应的是（ ）9．某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了。
九年级物理上学期周末作业 试题
九年级物理周末作业1．如下图，电源电压为9V保持不变，灯L上标有“6V 6W〞字样，滑动变阻器R1的最大阻值为40Ω，R2=20Ω，灯泡的电阻不变。
求：〔1〕灯泡的电阻。
〔2〕当S1断开，S2闭合，滑动变阻器的滑片在最左端时，电路中的电流。
〔3〕电路工作时消耗的最小功率。
2．如图甲所示，当开关S接a时，挪动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的U—I图像；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U—I图像，如图乙所示．(1)求定值电阻R0的阻值．(2)将R0与灯L串联接在6 V的电源两端时，求灯丝的实际电阻值.(3)将R0与灯L并联接入电路并调节电源电压，当R0消耗的电功率为4.9 W时，灯L恰好正常发光，求灯L的额定电功率．3．如下图是某用电器设备内的一局部电路，其中R0的阻值为20Ω，电源电压保持不变，现进展以下测试，请根据测试数据解答问题：(1)闭合S，断开S1，调节滑动变阻器的滑片P到某一位置时，电压表示数为2V，电流表示数为0.3 A，求电源电压及滑动变阻器接入电路的阻值．(2)当S、S1都闭合时，把滑动变阻器的滑片P移到最左端，电流表的示数为0.5 A，小灯泡恰好正常发光，求此时小灯泡的电阻和额定功率．4．如下图，电源电压为9V保持不变，灯L上标有“6V 6W〞字样，滑动变阻器R1的最大阻值为40Ω，R2=20Ω，灯泡的电阻不变。
求：〔1〕灯泡的电阻。
〔2〕当S1断开，S2闭合，滑动变阻器的滑片在最左端时，电路中的电流。
〔3〕电路工作时消耗的最小功率。
5．小明家住农村，他家的厕所离房子有一段间隔，家人上厕所前都要带上手电筒，很不方便，假设灯整夜开着又很浪费电．他想利用所学的知识对厕所的照明电路进展适当改装，将“220 V 40 W〞的灯泡、阻值为990Ω的电阻和开关S、S1连成如下图的电路．天黑后，开关S处于闭合状态，当无人入厕时，开关S1断开，此时灯较暗，但能起到指示作用；当有人入厕时，闭合开关S1，灯泡正常发光，起到照明作用．(1)当开关S、S1都闭合时，电阻R处于_________ (短路／断路／通路)状态．(2)当灯起指示作用时，通过电阻R的电流是多少安?(3)通过计算说明无人入厕时和有人入厕时，电路消耗的功率哪个大?6．如下图的电路中，电源电压为6 V，定值电阻R0=10Ω，滑动变阻器R的最大阻值R ab=20Ω。

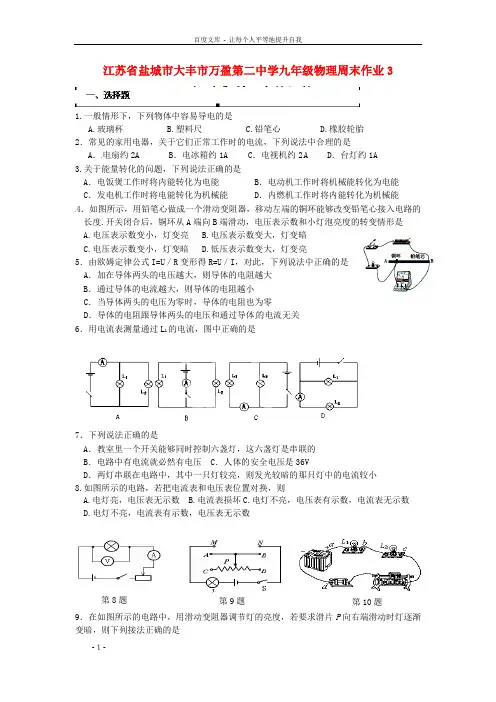

九年级物理周末作业3无答案苏科版
第8题 第9题 第10题江苏省盐城市大丰市万盈第二中学九年级物理周末作业31.一般情形下，下列物体中容易导电的是A.玻璃杯B.塑料尺C.铅笔心D.橡胶轮胎2．常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是A ．电扇约2AB ．电冰箱约1AC ．电视机约2AD ．台灯约1A3.关于能量转化的问题，下列说法正确的是A ．电饭煲工作时将内能转化为电能B ．电动机工作时将机械能转化为电能C ．发电机工作时将电能转化为机械能D ．内燃机工作时将内能转化为机械能 4．如图所示，用铅笔心做成一个滑动变阻器，移动左端的铜环能够改变铅笔心接入电路的长度.开关闭合后，铜环从A 端向B 端滑动，电压表示数和小灯泡亮度的转变情形是A.电压表示数变小，灯变亮B.电压表示数变大，灯变暗C.电压表示数变小，灯变暗D.低压表示数变大，灯变亮5．由欧姆定律公式I=U ／R 变形得R=U ／I ，对此，下列说法中正确的是A ．加在导体两头的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．当导体两头的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两头的电压和通过导体的电流无关6．用电流表测量通过L 1的电流，图中正确的是7．下列说法正确的是A ．教室里一个开关能够同时控制六盏灯，这六盏灯是串联的B ．电路中有电流就必然有电压C ．人体的安全电压是36VD ．两灯串联在电路中，其中一只灯较亮，则发光较暗的那只灯中的电流较小8.如图所示的电路，若把电流表和电压表位置对换，则A.电灯亮，电压表无示数B.电流表损坏C.电灯不亮，电压表有示数，电流表无示数D.电灯不亮，电流表有示数，电压表无示数9．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P 向右端滑动时灯逐渐变暗，则下列接法正确的是第15题第16题第19题接C，N接B 接A，N接B 接C，N接D 接A，N接D10. 在如图所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光．用电压表逐段测量，结果是：U ab=0V，U ad=6V，U bc=0V，U cd=6V．由此能够判断此电路的故障可能是A．电路的aL1b部份发生断路 B．电路的aL2c部份发生断路C．电源部份发生短路 D．电路的c经滑动变阻器至d部份发生断路11．某同窗设计了一个电子身高测量仪．下列四个电路中，R是定值电阻，R＇是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表示数越大的电路是12.在探讨电流与电阻的关系时，小华同窗在测得通过电阻为5Ω的电流后将电阻换为10Ω，但实验时发觉：无论怎么移动滑动变阻器都不能使10Ω电阻两头的电压和第一次相同.出现此现象的原因可能是A.滑动变阻器的最大阻值太大B.电源电压过小C.小华所控制的定值电阻两头的电压偏小D.改接后的10Ω电阻偏小二、填空题13.家庭照明电路的电压是 ____V ;大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、和横截面积．14.某同窗在用电流表测量电流时，发觉表针向反方向偏转，这是因为__________；另一同窗发觉表针偏转角度专门大，越过了有刻度的部份，指在没有刻度的地方，这是因为___________；还有一个同窗发觉指针偏转角度很小，他应该___________________.15.在某一温度下，两个电路元件A和B中的电流与其两头电压的关系如右图所示．则由图可知，元件A的电阻为______Ω将A和B并联后接在电压为的电源两头，则通过A和B的总电流是_______A．16.如图所示的电路中(电源两头的电压不变)，当滑动变阻器的滑片P向右移动时，变阻器的电阻__ _，电路中的总电阻________；电压表的示数________；按照________(填写公式)，电流表的示数将________(填“变大”、“变小”或“不变”)．17.某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成，当摘去其中一只灯珠时，其它两只灯珠都不能发光。
最新初三周末物理作业中考复习
九年级物理周末作业班级姓名一、选择题1、关于压力，下面说法正确的是：（）A、压力的方向总是竖直向下的B、压力的大小等于物体所受的重力C、压力的作用点在受压物体上D、静止在水平面上的物体，压力和重力大小相等、方向相同，因此压力就是重力2、平放在水平地面上的砖，沿竖直方向截去一半，则余下的半块与原来的整块相比（）A、对地面的压强不变B、对地面的压力不变C、对地面的压强变为原来的一半D、密度为原来的一半3、下列措施中为了增大压强的是（）A、书包带尽量做得宽些B、载重汽车的车轮比小汽车的宽些C、拧螺丝时，在螺母下加一个较大的垫片D、用一条细线将松花蛋切开4、一只烧杯中盛满水，若放一只手指入水中，则杯底受到水的压强将：（）A、减小B、增加C、不变D、无法判断5、在学习大气夺强时，发现大气与液体有相似的性质，因此对照液体压强知识来学习大气压强，这种学习方法叫：（）A、比较法B、模型法C、控制变量法D、类比法6、一个人双脚陷入泥潭，当拨起一只脚时，则另一只脚( )A．陷入的深度不变，因为泥潭受到的压力不变B．陷入的深度不变，因为泥潭受到的压强不变C．将陷得更深，因为泥潭受到的压强增大D．将陷得更深，因为泥潭受到的压力增大7．浸没于水中的钢球，在继续下沉过程中，它受到的( )A．浮力变大，压强变大B．浮力变小，压强变小C．浮力不变，压强变大D．浮力不变，压强变小8．高压锅能很快煮熟饭菜，最主要的原因是( )A．密封性好，减少了热损失B．增大压强，提高了沸腾温度C．增大压强，降低了沸腾温度D．传热快，缩短了沸腾时间9、已知铁的密度小于铜的密度，把质量相同的实心的铜块和铁块浸没在水中，它们所受浮力( )A．铜块的大B．铁块的大C．一样大 D．条件不足，无法确定10、把质量相等、体积不同的两个球，放入液体中静止时，大球漂浮，小球悬浮，若两球所受浮力分别为F甲和F乙，则（）A．F甲＞F乙B．F甲＜F乙C．F甲＝F乙D．条件不足，无法判断11．如图4所示，容器中盛满水，水中的A点至水面的垂直距离＝30cm，离容器底部的高度＝20cm，则水在A点处产生的压强是(g取10N/kg)A．pa B．paC．paD．pa12、下列用具或实验仪器中，利用大气压强工作的是( )A．天平B．压强计C．弹簧测力计D．塑料吸盘挂衣钩13、初三(1)班李明同学(正常体重)测得自己一只鞋子立正在水平地面上时，对地面的压强约为( )A．2×102Pa B．2×103Pa C．2×104Pa D．2×105Pa二、填空题：1、人坐在沙发上比坐在硬凳子上感到舒服，是因为人受到的压力，受力面积，压强的缘故。

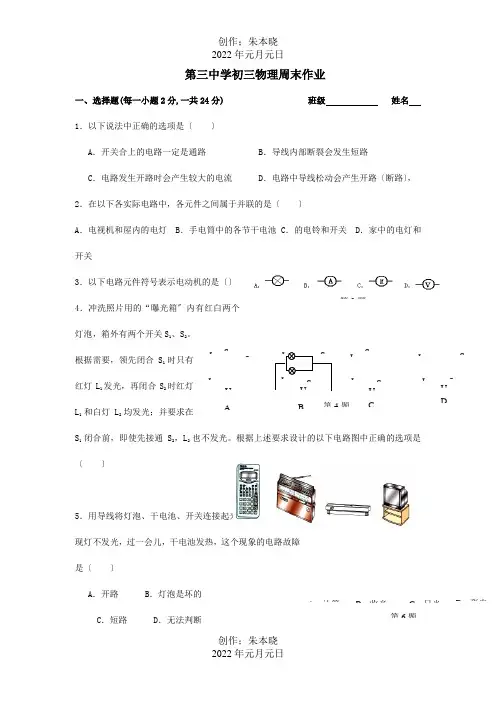

九年级物理周末作业九 试题
第三中学初三物理周末作业一、选择题(每一小题2分,一共24分) 班级 姓名 1．以下说法中正确的选项是〔 〕A ．开关合上的电路一定是通路B ．导线内部断裂会发生短路C ．电路发生开路时会产生较大的电流D ．电路中导线松动会产生开路〔断路〕， 2．在以下各实际电路中，各元件之间属于并联的是〔 〕A ．电视机和屋内的电灯B ．手电筒中的各节干电池C ．的电铃和开关D ．家中的电灯和开关3．以下电路元件符号表示电动机的是〔〕 4．冲洗照片用的“曝光箱〞内有红白两个灯泡，箱外有两个开关S 1、S 2。
根据需要，领先闭合S 1时只有红灯L 1发光，再闭合S 2时红灯L 1和白灯L 2均发光；并要求在S 1闭合前，即使先接通S 2，L 2也不发光。
根据上述要求设计的以下电路图中正确的选项是〔 〕5．用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是〔 〕A ．开路B ．灯泡是坏的C ．短路D ．无法判断第3题U U U U S 1 SS 1 S 1S 1 SS S ABCDL 1 L 2L 1L 1 L 1 L 2L 2L 2 第4题A ．计算B ．收音C ．日光D ．彩电第6题6．以下家用电器在正常工作时，通过的电流最大的是〔 〕 7．以下说法中正确的选项是〔 〕A ．在串联电路中，电流表的位置越靠近电源正极，测得的电流越大B ．电流表既可以串联在电路中，也可以并联在电路中使用C ．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是一样的D ．分别用电流表的两个量程测量同一个用电器的电流，测得的示数一定是一样的 8．如图的电路中电表连接正确的选项是〔 〕9．在如下图的电路中，当开关S 闭合后，两灯均正常发光。
假设某一时刻，灯L 1的灯丝突然烧断后，以下说法中正确的选项是〔 〕 A ．两只电流表示数均变小 B ．两只电流表示数均变大C ．两只电流表示数变成相等D ．两只电流表示数均不变 10．如下图，假设闭合开关S ，在以下判断中正确的选项是〔 〕A ．电压表被烧坏B ．电流表被烧坏C ．灯泡被烧坏D ．不会发生故障11．如下图的电路中，电源电压不变，闭合开关S ，电路正常工作，一段时间是后，发现其中一个电压表示数变大，那么〔 〕SABCD第8题第9题A ．灯L 1的灯丝可能已烧断B ．灯L 1亮度可能不变C ．灯L 2可能断路D ．灯L 2可能短路 12．小强同学在探究串联电路电流规律的实验中，按以下图连接好了电路，合上开关S 后，发现两灯均不发光。
初三物理双休日作业
O v vm 1 m 2 初三物理双休日作业11、下图中，属于费力杠杆的是 （ ）A ．开啤酒瓶盖的开瓶器B ．剥核桃壳的核桃钳C ．钩鱼者手中的鱼杆D ．撬钉子的钉锤2、瓶盖起子有图6(a)(b)两种用法，A 、B 是开盖时起子和瓶盖接触的两点．在瓶盖和瓶口的接触点中，D 和E 分别是离手最远和最近的两点．开盖时手对起子施加的力F 作用在G 点，瓶口对瓶盖的阻力可以认为作用于瓶盖的中心C 点(图中没有标出)．如果瓶盖在打开的过程中没有发生明显的弯折．则 （ ）A ．(a)图支点是A ，(b)图支点是B ，(b)种用法省力B ．(a)图支点是A ，(b)图支点是B ，(a)种用法省力C ．(a)(b)两图支点都是B ，(b)种用法省力D ．(a)(b)两图支点都是A ，(a)种用法省力3、如图所示，足够长的杠杆上放着质量不相等(m 1>m 2)的两个球，杠杆在水平位置 平衡，若两球以相同速度同时向远离支点的方向运动相等的时间，则杠杆( )A ．仍能平衡B ．不能平衡，大球那端下沉C ．不能平衡，小球那端下沉D ．无法确定 4、如图甲所示，长1m 的粗细均匀的光滑金属杆可绕O 点转动，杆上有一光滑滑环，用竖直向上的测力计拉着滑环缓慢向右移动，使杆保持水平状态，测力计示数F 与滑环离开O 点的距离S 的关系如图所示，则杆重（ ）A B C D甲 乙A ．500NB ．50NC ．100ND ．10N5、如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面。
则A ．F 甲>F 乙，因为甲方法的动力臂长B ．F 甲<F 乙，因为乙方法的阻力臂长C ．F 甲>F 乙，因为乙方法时阻力臂短D ．F 甲=F 乙，因为动力臂都是阻力臂的2倍1．如图所示，—根铁棒在水平拉力F 的作用下，以O 点为转轴，由竖直位置逆时针匀速转向水平位置的过程中，动力F 与动力臂L 的大小变化是（ ）A ．F 增大，L 增大B ．F 减小，L 减小C ．F 增大，L 减小D ．F 减小，L 增大6、如图是胖子和瘦子两人用滑轮组锻炼身体的简易装置（不考虑轮重和摩擦）。
九年级第3周物理周末作业
九年级第3周物理周末作业班级__________ 姓名____________ 家长签名___________一、基础训练1．有A、B、C、D四个带电体，用细线悬挂起来，它们相互作用的情况如图所示，已知B带正电，则D带____电荷。
2．用毛皮摩擦过的橡胶棒去靠近一个用丝线悬挂着的通草球时，若通草球被吸引，则该通草球（） A．一定带负电； B．一定带正电；C．一定不带电； D．可能带正电，也可能不带电3．跟毛皮摩擦过的橡胶棒带______电。
这是因为在摩擦过程中橡胶棒________电子（选填“得到”或“失去”）。
4．实验室常用的检验物体是否带电的仪器是，它是利用原理制成的。
5．如图所示，甲、乙两个通草球用丝线悬挂着，当乙球靠近甲球时，两球互相排斥，则下列说法正确的是（）A．甲球带正电，乙球不带电B．甲球不带电，乙球带负电C．甲球带正电，乙球带负电D．甲、乙两球都带负电或都带正电6．有4个轻质小球A、B、C、D，已知C带正电，A与C相互吸引，A与D相互排斥，B与D相互吸引，则下列判断正确的是（）A．A带负电，D带负电，B一定带正电B．A带负电，D带正电，B一定带负电C．A带负电，D带负电，B可能带正电，可能不带电D．A带正电，D带正电，B一定不带电7．如图所示的四个电路，正确的是（）8.小明注意观察生活中的一些电路，经过分析思考，做出以下判断，其中不正确的是（）A．厨房中的抽油烟机里有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们一定是并联的B．节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，这些小彩灯是串联的C．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的D．一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的9．如图所示，电冰箱的门框上有一个通过冰箱门来控制的开关，开关与弹簧相连。
当冰箱门打开时，弹簧伸长，使开关闭合，冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，使开关断开，冰箱内的照明灯熄灭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理周末作业
1.在物联网中,传感器担负着信息采集的重要任务,可以实现“提醒”和“报警”功能。
其中热敏传感器主要运用了热敏电阻来测量温度的变化。
热敏电阻主要是由___材料制成的(选填“半导体”或“超导体”).热敏电阻阻值随温度变化的曲线如下图甲所示,图乙是由热敏电阻R1作为传感器制作的简单自动报警线路图,图中a、b为两个固定的金属片,d为铁片。
为了使温度过高时发送报警信息,开关c 应该接在___处(选填“a”或“b”).若使报警的最低温度提高些，P向移动。
2.阅读材料，回答问题。
血液是人体输送氧气与营养的主要载体，心脏就像发动机，为这一输送提供了动力。
医生给心脏疾病的患者做手术时,往往要用一种称为“人工心脏泵”的体外装置来代替心脏,以推动血液循环。
如图甲是该装置的示意图,线圈AB固定在用软铁制成的活塞柄上(相当于一个电磁铁),通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用,从而带动活塞运动。
活塞筒通过阀门与血管相通,阀门S1只能向外开启,S2只能向内开启。
手术时,还需要利用电磁血流计来检测血流速度和血流量(血流量指单位时间内通过血管横截面的血液体积)，其示意图如图乙所示。
使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度。
研究表明，血管内血流速度会随血管横截面积的变化而变化，且血液匀速通过血管时，受到的阻力与血液的流速成正比。
当血管横截面积为正常值的n倍时，测得心脏主动脉血管内血液匀速
流动的速度v与n的数值如表所示。
(1)甲图中
(2)电磁血流计的原理与___(选填“电动机”或“发电机”)的原理相似。
(3)若某次测得血流速度为0.2m/s,血流量为10−4m3/s,则对应血管的横截面积为___m2.若某人心脏主动脉血管的横截面积为正常人的0.85倍时，血管内血液匀速流动的速度应为___m/s.
(4)当心脏主动脉血管的横截面积变化时，其内血液匀速流动，推动血液流动的功率P与下列哪一选项成正比?答：___.
A. n
B.1/n
C.n2
D.(1/n)2
-
（5）交警常根据司机呼出的气体检测血液中的酒精含量,检测原理如图1所示,电流表示数反映酒精浓度大小,R0为定值电阻,D为陶瓷气敏传感器,其电阻的倒数1R与气体中酒精蒸气浓度c的关系如图2所示。
则当气体中酒精蒸气的浓度增大时,气敏传感器两端电压将___(选填“增大”或“减小”);若电池用久后电压减小,将会使测得的酒精浓度___(选填“偏大”、“偏小”或“不变”).
3、如图所示,是一个照明系统模拟控制电路。
已知电源电压U=4.5V,定值电阻R1=5Ω.滑动变阻器R2上标有“25Ω1A”字样,R3为光敏电阻,其阻值随光照度的变化遵循某一规律,部分数据如下表所示(相同条件下,光越强,光照度越大,光照度单位为勒克斯,符号为lx,白天光照度大于3lx),当R1两端电压低至0.5V时,控制开关自动启动照明系统(不考虑控制开关对虚线框内电路的影响).利用该装置可以
(1)标有“6V3W
(2)闭合开关S,将滑片P移至b端,求E0为多少?
(3)要使E0=1.2lx,则R2接入电路的电阻应调为多大?若环境的光照度降至1.2lx时能保持5min不变,求这段时间内R2消耗的电能。
(4)本系统可调E0的最小值是___lx.。
