SBS改性沥青工艺原理
sbs乳化沥青粘层施工工法

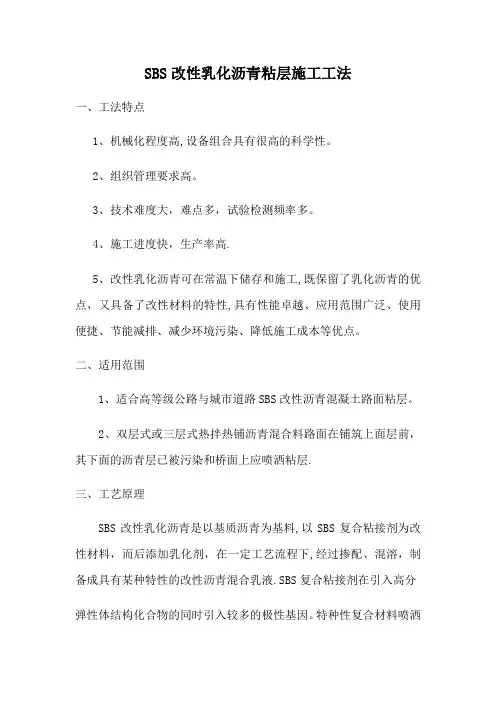

SBS改性乳化沥青粘层施工工法一、工法特点1、机械化程度高,设备组合具有很高的科学性。
2、组织管理要求高。
3、技术难度大，难点多，试验检测频率多。
4、施工进度快，生产率高.5、改性乳化沥青可在常温下储存和施工,既保留了乳化沥青的优点，又具备了改性材料的特性,具有性能卓越、应用范围广泛、使用便捷、节能减排、减少环境污染、降低施工成本等优点。
二、适用范围1、适合高等级公路与城市道路SBS改性沥青混凝土路面粘层。
2、双层式或三层式热拌热铺沥青混合料路面在铺筑上面层前，其下面的沥青层已被污染和桥面上应喷洒粘层.三、工艺原理SBS改性乳化沥青是以基质沥青为基料,以SBS复合粘接剂为改性材料，而后添加乳化剂，在一定工艺流程下,经过掺配、混溶，制备成具有某种特性的改性沥青混合乳液.SBS复合粘接剂在引入高分弹性体结构化合物的同时引入较多的极性基因。
特种性复合材料喷洒在道路表面成型后,不会与行驶中的车轮发生粘连而脱落,也不会引起摊铺机打滑，为加快工程进度和保证施工质量创造了必要条件。
SBS 改性乳化沥青各项指标都优于普通乳化沥青。
SBS改性乳化沥青因其良好的粘结性能、抗变形能力和温度稳定性在应用于高速公路层间处理时取得良好的效果，更能适应当前高速公路交通量大的要求。
四、工艺流程及操作要点（一）工艺流程施工流程图（二）操作要点1、施工前准备（1）技术准备粘层油施工前组织相关技术和管理人员制定详细施工方案，按照规范要求和工程试验结果，确定粘层油洒布量。
并进行技术交底。
（2）现场准备①当沥青中、下面层受到污染时，应进行彻底清扫.里面下承层清扫不彻底会造成粘层脱落。
②喷洒区附近的结构物应加以保护，以免受到污染.③在洒布粘层油前，应预热并疏通油罐，保证透层油洒布的均匀性.④成立专业作业队分别承担路面清扫和粘层油施工任务。
2、测量放样根据设计的洒布宽度，对路面两侧边线进行施工放样，根据宽度与洒布量，计算出所用的原材料数量。
SBS改性沥青机理研究
SBS改性沥青机理研究一、本文概述随着交通事业的飞速发展，道路建设和维护对于沥青材料的要求越来越高。
SBS改性沥青作为一种性能优异的道路材料，已经在全球范围内得到了广泛的应用。
本文旨在深入研究SBS改性沥青的机理，以期为提高道路使用寿命、降低维护成本提供理论支持。
本文将概述SBS改性沥青的基本概念、发展历程及其在道路工程中的应用现状。
随后，文章将详细探讨SBS改性沥青的改性机理，包括SBS的分子结构、改性过程中的物理化学变化以及改性沥青的性能提升等方面。
本文还将通过实验研究，分析SBS改性沥青在不同条件下的性能表现，并对比传统沥青与SBS改性沥青的性能差异。
本文将对SBS改性沥青的应用前景进行展望，并提出针对性的建议，以期推动SBS改性沥青在道路工程中的进一步应用与发展。
通过本文的研究，将为道路工程领域提供更为全面、深入的SBS改性沥青机理认识，为相关领域的科研和实践工作提供有益的参考。
二、SBS改性沥青的制备与表征SBS改性沥青的制备是研究其改性机理的关键步骤。
制备过程中，首先选择高质量的基质沥青和SBS橡胶作为原料，保证产品的基本性能。
接着，通过特定的加工工艺，如熔融共混法，将SBS橡胶均匀分散在基质沥青中，形成稳定的SBS改性沥青。
在这个过程中，SBS橡胶的分子链会与基质沥青中的组分发生相互作用，如吸附、溶解和扩散，从而实现改性效果。
为了表征SBS改性沥青的性能，我们采用了一系列实验方法。
通过粘度测试，可以了解SBS改性沥青的流动性和施工性能。
动态剪切流变实验（DSR）可以评估SBS改性沥青的高温抗车辙性能。
我们还通过弯曲梁流变实验（BBR）来评价其低温抗裂性能。
这些实验结果可以为SBS改性沥青的应用提供重要依据。
除了以上基本性能测试，我们还对SBS改性沥青的微观结构进行了表征。
通过扫描电子显微镜（SEM）和原子力显微镜（AFM）观察，可以直观地了解SBS橡胶在基质沥青中的分散状态以及其与基质沥青的相互作用情况。
SBS改性沥青工艺原理解析
• 聚苯乙烯分子链段间的距离增大
聚苯乙烯段
相似 相容
相容剂芳香分苯环
• 降低聚苯乙烯分子链段间的作用力 • 减弱链段间相互运动的摩擦力 • 促使聚苯乙烯链段运动能力增强 • 微区的强度减弱
SBS
• 微区自身的运动加剧 • 促进SBS在沥青中分散更均匀
导致
聚丁二烯段 溶胀 相容剂饱和分
聚丁二烯连续相更加松散,增加SBS的 表面积,SBS和沥青及稳定剂的接触机 会增多。SBS更好地交联。
•
SBS用量
•
相容剂用量
•
稳定剂用量
•
反应温度
1.沥青的组成成分
沥青质
沥青
胶质 饱和分
分子量》1000，极性最强 核心物质----含量越大，软化点越高
针入度小，延性低
分子量》500，极性较强 具有塑性和粘滞性，提高延度 胶溶剂 是沥青质在沥青胶体体系中
的分散剂 分散介质
芳香分
分散介质
2.SBS的构成成分及特性
（相容剂较少）不稳定的改性沥青溶胀、分散、稳 定
（相容剂合适）稳定的改性沥青溶胀、分散、稳定
SBS在沥青中的分散状态
溶胀的SBS和胶质、沥青质混合物在沥青中的分散状态决定了 SBS一沥青混合体系的稳定性。当溶胀的在沥青中呈团絮状分 散时,改性沥青体系不稳定;当溶胀的SBS在沥青中形成发达的 空间网络结构时,改性沥青体系稳定。
更大等
SBS反应稳定过程
由改性沥青稳定机理模型可知,SBS吸收相容剂和沥青中轻组 分而溶胀,在高温剪切作用下被分散到沥青中,在稳定剂作用下形 成交联网状结构,沥青被包裹在网络中,网络结构的稳定性决定了 改性沥青的稳定性。当SBS在沥青中分散均匀,形成稳定的空间 网络结构,不发生絮凝和分层,分散状态不随时间而变化时,改性 沥青就稳定;否则,改性沥青不稳定。
《SBS改性沥青》课件
SBS改性沥青可用于制备高强度、耐候性好的 建筑涂料，用于外墙和屋顶的保护。
防水工程
由于SBS改性沥青具有良好的耐候性和粘结性， 被广泛应用于防水层的施工。
其他应用领域
SBS改性沥青还可以用于制备胶黏剂、地坪涂 料、防腐涂料等，具有广泛的应用前景。
点
1 耐候性好
2 抗老化性能强
3 疲劳性能好
《SBS改性沥青》PPT课 件
SBS改性沥青是一种特殊的沥青材料，具有优良的性能和广泛的应用领域。本 课件将介绍SBS改性沥青的定义、特性、制备方法、应用领域、优点和缺点等 内容。
简介
SBS改性沥青是一种添加了聚合物的沥青材料，具有较高的弹性和粘结性，能 够在不同温度和环境条件下保持良好的性能。
制备方法
SBS改性沥青能够在各种 气候条件下保持稳定的 性能，不易老化和破损。
添加SBS聚合物能够增强 沥青的抗氧化和抗紫外 线性能，延长使用寿命。
SBS改性沥青具有较高的 柔韧性和弹性模量，能 够有效抵抗车辆和重载 的疲劳破坏。
4 粘结性强
SBS改性沥青在与各种材料的粘结性能良 好，能够形成牢固的结合。
5 摩擦性能好
SBS改性沥青具有较高的摩擦系数，减少 道路上车辆的打滑和事故的发生。
缺点
1 价格高
SBS改性沥青的成本较高，对工程造价有一定影响。
2 需要较高的操作技术
SBS改性沥青的制备和施工需要一定的专业技术和经验，操作要求较高。
结论
SBS改性沥青在工程建设中具有重要的应用价值，能够提高材料的性能和工程 的质量。未来，SBS改性沥青的发展趋势将更加多样化和环保。
1
法国方法
使用高速搅拌方法将SBS聚合物与石油沥青充分混合，制备出具有良好性能的改 性沥青。
浅谈屋面弹性体（SBS）改性沥青防水卷材施工技术及管理要点
浅谈屋面弹性体（SBS）改性沥青防水卷材施工技术及管理要点摘要：本文简述屋面弹性体（SBS）改性沥青防水卷材施工技术及管理要点，屋面防水施工质量对后期建筑物的正常使用至关重要，所以对施工质量的要求较高，在正常的施工过程中，不仅要掌握熟练的施工技术，而且对于施工现场的管理不容忽视。
弹性体（SBS）改性沥青防水卷材的施工方法有热熔法、自粘法和冷粘法等，本文简单描述屋面弹性体（SBS）改性沥青防水卷材热熔法施工的施工工艺。
关键词：技术、管理、质量一、弹性体（SBS）改性沥青防水卷材简介弹性体（SBS）改性沥青防水卷材是以优质沥青添加苯乙烯一丁二烯一苯乙烯(SBS),热塑性,弹性体树脂作改性材料,经过特殊的工艺配制成高聚物改性沥青材料,中间设置增强胎体,外部覆盖多种表面材料而共同构成。
优异的耐低温性能,特别适合在寒冷地区使用。
具有良好的延伸性、耐候性、抗拉性及施工性能。
工业与民用建筑的屋面、地下室防水、防潮、冷库、饮水池、污水池、游泳池、地铁、隧道等构筑物的防水防腐。
弹性体（SBS）改性沥青防水卷材特别适用于低温寒冷地区和结构变形较大的建筑防水，具有较高的使用价值。
二、工程概况本工程采用钢筋混凝土框架结构，总建筑面积10114㎡，其中XXX厂房5857㎡，动力中心厂房4257㎡,抗震设防烈度7度。
屋面防水等级为一级，屋面防水采用弹性体（SBS）改性沥青防水卷材（4+3）厚。
屋面弹性体（SBS）改性沥青防水卷材施工工期15天。
三、弹性体（SBS）改性沥青防水卷材施工工艺及原理1、弹性体（SBS）改性沥青防水卷材施工工艺流程1）施工前的准备工作；2）基层清洁处理；3）涂刷基层处理剂（界面剂）；4）细部节点附加层粘贴卷材；5）弹出基准线；6）大面积卷材热熔粘贴；7）滚压排气并粘牢；8）搭接边粘贴并压实；9）立面收头固定卷材；10）密封处理；11）防水层保护。
2、弹性体（SBS）改性沥青防水卷材施工原理通过用火烤烧防水卷材，使防水卷材热熔而粘贴在混凝土基层上，防水卷材凭借自身材料的特殊防水性能，增强屋面的防水能力，延长屋面的使用寿命，增加房屋的使用价值，提高居住的舒适度。
SBS改性沥青工艺原理解析
4.1稳定剂的作用
自交联 程度加深 形成的空间网络结 构更完善、更稳定。
稳定剂增加
SBS
SBS一沥 程度加深 青接枝物
生成的SBS~沥青接枝 物更多,降低SBS相和 沥青相界面张力的程 度更大,体系的吉布斯 自由能降低更多,形成 稳定体系的趋势增强。
4.2稳定剂和相容剂的相互作用
相容剂 软化溶胀 芳香分融于聚苯乙烯（物理作用）
SBS
非极性物质
分子结构、组成和性质上的差别造成SBS和沥青在热力学上 不相容,SBS和沥青共混不能形成均相体系。 SBS和沥青的相容性也不是纯粹热力学意义上的相容,而是指 SBS均匀、稳定地分散在沥青中,不发生分层、絮凝或分离的现 象。
SBS、相容剂 基质沥青
高温罐
反应釜 改性沥青
溶胀 发育
道维施胶体磨 研磨 发育罐 稳定剂
SBS
稳定剂
网状化合
1.聚丁二烯段的双键自交联形成 网络空间。（物理作用） 2.聚丁二烯段的双键或双键邻位 的亚甲基非常活泼，与沥青生成 SBS一沥青接枝物（活性剂） （化学作用）
பைடு நூலகம்
稳定剂用量为0.4%时,相容剂用量毛4%的改性沥青离析软化点 差为30℃,样品不稳定。稳定剂用量为0.8%时,相容剂用量在 2%~8%改性沥青的离析软化点差蕊5℃,样品稳定。
相容剂稳定剂的相互作用原理
相容剂 溶胀聚苯乙烯微区,使 稳定剂 整个SBS分子充分溶胀, SBS 强度降低,伸展程度增 大,可用于化学反应的 空间位置增多。
SBS交联反应 比较容易进行, 形成稳定发达 的空间网络结 构,将沥青包裹 在其中。 SBS和沥青的 接枝反应也较 容易进行,更大 程度的降低界 面张力的程度 更大等
聚苯乙烯不仅起到固定弹性链段的物理交联作用,同时也
sbs改性沥青原理
sbs改性沥青原理
SBS改性沥青是通过在沥青中加入SBS（苯乙烯-丁二烯-苯乙烯）共聚物来改善其性能的一种方法。
SBS是一种弹性体，具有良好的拉伸性、抗冲击性和耐寒性，能够在低温下保持较好的强度和柔性。
将SBS与沥青混合后，可以显著提高沥青的
黏性和强度，使其更适合于道路等结构的施工和使用。
SBS改性沥青的原理主要包括以下几个方面：
1. 改善黏附性：SBS具有优异的黏附性，能够与沥青中的胶质发生相互作用，形成较稳定的结合。
这种结合可以增加沥青的粘附性，提高与骨料的粘结力，从而提高沥青混凝土的抗剪强度和耐久性。
2. 提高柔韧性：SBS具有良好的弹性和韧性，它可以在低温下保持较好的柔性和弹性，不会因温度的变化而发生断裂或开裂。
将SBS添加到沥青中后，可以显著提高沥青的柔韧性和抗裂性，减少路面龟裂和路面修补的次数。
3. 增加耐寒性：在低温下，普通沥青易变硬而失去弹性，从而影响道路的使用寿命。
而SBS改性沥青具有较高的玻璃化温度，可以在低温下保持柔韧性和弹性，不易变硬，从而提高了道路的耐寒性和抗冻性能。
4. 提升抗老化能力：沥青在长时间的紫外线照射、氧化和热环境中容易发生老化，导致其性能下降。
而加入SBS可以形成
一种稳定的网状结构，阻碍沥青的氧化反应，延缓沥青的老化
速度，从而提升沥青的抗老化能力。
综上所述，SBS改性沥青通过提高黏附性、柔韧性、耐寒性和抗老化能力，从而改善了沥青的性能，使其更适合于道路建设和维护。
严寒地区干法SBS改性技术沥青路面施工工法(2)
严寒地区干法SBS改性技术沥青路面施工工法严寒地区干法SBS改性技术沥青路面施工工法一、前言随着交通运输的快速发展，越来越多的地区开始采用沥青路面作为基础建设的选择。
然而，严寒地区的特殊气候条件给沥青路面的施工带来了很大的困难。
为了解决这一问题，干法SBS改性技术应运而生，成为了严寒地区沥青路面施工的有效解决方案。
本文将对该工法进行详细介绍。
二、工法特点干法SBS改性技术沥青路面施工工法具有以下几个特点：1. 该工法采用了SBS（丙烯腈-丁二烯-苯乙烯共聚物）改性沥青，提高了路面的抗裂性和抗变形能力。
2. 该工法适用于低温环境下的沥青路面施工，能够有效解决严寒地区因气温低而导致的路面开裂和破损问题。
3. 该工法采用干法施工方式，避免了水分对沥青的影响，能够在严寒地区的特殊气候条件下进行施工。
4. 该工法施工周期短，施工效率高，能够大大提高施工速度，减少施工成本。
三、适应范围干法SBS改性技术沥青路面施工工法适用于严寒地区的沥青路面建设，尤其适用于气温低于零摄氏度的地区。
特别是对于寒冷地区的高速公路、国道和城市道路等交通要道的建设具有重要意义。
四、工艺原理基于干法施工方式，该工法通过将SBS改性沥青与聚合物粉料在特定比例下混合均匀，形成SBS改性的沥青混合料。
在施工过程中，先将改性沥青混合料加热至熔化状态，再与骨料充分拌和，形成沥青混合料，并经过均匀铺设、压实等工序，最后形成高质量的沥青路面。
五、施工工艺1. 施工准备：清理施工区域，确保施工区域平整且无明显杂物。
2. 沥青混合料制备：按照规定的比例将SBS改性沥青与聚合物粉料混合均匀，形成改性沥青混合料。
3. 施工区域预热：通过加热的方式将施工区域的温度提升至一定程度，以提供有利的施工条件。
4. 沥青混合料铺设：将改性沥青混合料均匀地铺设在施工区域上，并进行初步压实。
5. 辅助设备使用：使用振动平板和压路机等设备对沥青混合料进行细致压实，确保路面的平整度和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SBS
沥青
非极性物质
分子结构、组成和性质上的差别造成SBS和沥青在热力学上 不相容,SBS和沥青共混不能形成均相体系。 SBS和沥青的相容性也不是纯粹热力学意义上的相容,而是指 SBS均匀、稳定地分散在沥青中,不发生分层、絮凝或分离的现 象。
SBS、相容剂 基质沥青
高温罐
反应釜 改性沥青
溶胀 发育
SBS的用量影响
SBS用量毛4%时,改性沥青离析软化点差<2℃,离析粘度 比在0.9一1.1之间,样品稳定性好。SBS用量为6%时,改 性沥青离析软化点差升为3.6℃,离析粘度比升为1.5,样品 稳定性下降。BSS用量为8时,改性沥青离析软化点差为 26℃,离析粘度比为10.5,样品不稳定。
因为SBS用量增加,需要更多的相容剂和沥青轻组分才能溶胀,在 SBS用量增加的同时沥青用量减少,体系中轻组分也减少,相容剂 用量又不变,故SBS溶胀程度随用量增加而降低。
1.沥青的组成成分
沥青质 分子量》1000，极性最强 核心物质----含量越大，软化点越高 针入度小，延性低 分子量》500，极性较强 具有塑性和粘滞性，提高延度 胶溶剂 是沥青质在沥青胶体体系中 的分散剂 分散介质
胶质
沥青
饱和分
芳香分
分散介质
2.SBS的构成成分及特性
每个聚丁二烯链段（PB）的末端都连接一个聚苯乙烯链段 （PS），整个体系中聚丁二烯段聚在一起形成软段，呈现橡胶 的高弹性，聚苯乙烯段形成硬段，呈塑料的高强度。 在苯乙烯为28%一32%的比率范围内,由于嵌段弹性体中 聚苯乙烯内聚能密度较大,故其两端分别与其它聚苯乙烯聚 集在一起,形成相畴为10一3Omn的球状物(称为微区)作为 物理交联点分散在聚丁二烯的连续相中。
3.1.相容剂对SBS的影响及作用
聚苯乙烯段
相似 Байду номын сангаас容
相容剂芳香分苯环 SBS
• • • • • • •
聚苯乙烯分子链段间的距离增大 降低聚苯乙烯分子链段间的作用力 减弱链段间相互运动的摩擦力 促使聚苯乙烯链段运动能力增强 微区的强度减弱 微区自身的运动加剧 促进SBS在沥青中分散更均匀
导致
聚丁二烯段 溶 胀 相容剂饱和分 聚丁二烯连续相更加松散,增加SBS的 表面积,SBS和沥青及稳定剂的接触机 会增多。SBS更好地交联。
道维施胶体磨 研磨 发育罐
稳定剂
SBS改性沥青生产工艺简图
3.相容剂的构成及作用
相容剂的构成： 石油馏分。 主要是：芳香分和饱和分
相容剂的作用： 1、相容剂能使SBS的结构发生变化,促进SBS更充分地溶胀, 增加其在沥青中的分散能力。（物理作用） 2.增加改性沥青的稳定性,同时又不影响改性沥青的性能。
聚苯乙烯不仅起到固定弹性链段的物理交联作用,同时也
产生一定的补强作用,阻止分子链的冷流,使SBS在常温下具 有橡胶的特征。 常温下靠物理交联形成网状结构获得橡胶的高弹性
SBS两相分离结构决定了它具有两个玻璃化转变温度.
常温下,聚丁二烯段处于高弹态 为SBS提供高弹性、抗疲劳性能 和低温柔性。
聚丁二烯段 一80℃
SBS、相容剂 基质沥青
高温罐
反应釜 改性沥青
溶胀 发育
道维施胶体磨 研磨 发育罐
稳定剂
SBS改性沥青生产工艺简图
改性沥青的生产工艺
1.沥青的组成成分 2.SBS的构成成分及特性 3.相容剂的构成及作用 4.稳定剂的构成及作用 5.剪切磨的作用 6.影响改性沥青的性能主要因素： • SBS用量 • 相容剂用量 • 稳定剂用量 • 反应温度
3.5.相容剂对改性沥青的影响小结
芳香分 物理 SBS 饱和分 物理 相容剂 聚苯乙烯段 主要
聚丁二烯段
沥青
增加芳香 分含量
改善相容性
4.稳定剂的性能和作用
虽然相容剂能够促使SBS在沥青中分散更均匀,但相容剂和SBS 间仅仅是一种物理作用,相互间的作用力较弱,在长期储存过程中, SBS仍然有可能聚并,与沥青分离。加入稳定剂后可稳定SBS在沥 青中的分散,阻止SBS和沥青相分离。
SBS用量毛4%时,SBS溶胀充分,改性沥青的稳定性好;SBS用量
增至6%时,SBS的溶胀程度下降,改性沥青的稳定性变差;SBS用
量达到8%时,SBS不能充分溶胀,在此试验条件下不能制得稳定的
改性沥青。
聚苯乙烯段 80℃
常温下,聚苯乙烯段处于玻璃态 在SBS中起物理交联和增强作用 产生高拉伸强度和高温下的抗拉伸能力
SBS和沥青的相容性
分子量》100000 160℃时粘度为 1000~1000OOPa’ S
分子量》1000
160℃时粘度为 0.1一0.P5a’S 含较多的杂原子和一 定数量的极性官能团, 呈现一定的极性。
4.1稳定剂的作用
自交联
物理
聚丁二烯段的双键 活泼，自交联，产 生空间网络结构。
SBS SBS一沥 化学 青接枝物 稳定剂
聚丁二烯段的双键或 双键邻位的亚甲基非 常活泼,在稳定剂的作 用下,会与沥青中的杂 原子及活性基团发生 反应,使沥青接枝到 SBS上,生成SBS一沥 青接枝物
沥青
物理
交联反应,部分胶质向沥青 质转化，软化点升高,粘度 增大,沥青有变硬的趋势。
2.SBS的构成成分及特性
4.1
SBS一沥青接枝物工作原理
SBS 表面张力 促 进 相 容
SBS一沥 活性剂 青接枝物
降低
沥青
体系的吉布 斯自由能
4.2
稳定剂剂量的影响
当稳定剂用量<0.8%时,改性沥青的离析软化点差>25OC,样 品不稳定;当稳定剂用量》0.8%时,改性沥青的离析软化点差 <3OC,样品稳定。
（相容剂较少）不稳定的改性沥青溶胀、分散、稳 定
（相容剂合适）稳定的改性沥青溶胀、分散、稳定
SBS在沥青中的分散状态
溶胀的SBS和胶质、沥青质混合物在沥青中的分散状态决定了 SBS一沥青混合体系的稳定性。当溶胀的在沥青中呈团絮状分 散时,改性沥青体系不稳定;当溶胀的SBS在沥青中形成发达的 空间网络结构时,改性沥青体系稳定。
3.2.相容剂对沥青影响及作用
芳香分和胶质越多,饱和分较少,SBS的相容性好, 易制备稳定的改性沥青。
3.3.相容剂的好坏判别
综合考虑饱和分和芳香分的作用,可用A/S值(芳香分/饱和分)来 表示,相容剂AS/值越大,其对增加SBS和沥青的相容性效果越好
3.4.相容剂用量对改性沥青的影响
2%的相容剂后,改性沥青的离析软化点差降为5℃ 相容剂用量为8%时,改性沥青的离析软化点差为2℃
相容剂 软化溶胀
SBS
网状化合
稳定剂
1.聚丁二烯段的双键自交联形成 网络空间。（物理作用） 2.聚丁二烯段的双键或双键邻位 的亚甲基非常活泼，与沥青生成 SBS一沥青接枝物（活性剂） （化学作用）
稳定剂用量为0.4%时,相容剂用量毛4%的改性沥青离析软化点 差为30℃,样品不稳定。稳定剂用量为0.8%时,相容剂用量在 2%~8%改性沥青的离析软化点差蕊5℃,样品稳定。
SBS溶胀分散过程
SBS反应稳定过程
由改性沥青稳定机理模型可知,SBS吸收相容剂和沥青中轻组 分而溶胀,在高温剪切作用下被分散到沥青中,在稳定剂作用下 形 成交联网状结构,沥青被包裹在网络中,网络结构的稳定性决定 了 改性沥青的稳定性。当SBS在沥青中分散均匀,形成稳定的空间 网络结构,不发生絮凝和分层,分散状态不随时间而变化时,改性 沥青就稳定;否则,改性沥青不稳定。
相容剂稳定剂的相互作用原理
相容剂 溶胀聚苯乙烯微区,使 稳定剂 整个SBS分子充分溶胀, SBS 强度降低,伸展程度增 大,可用于化学反应的 空间位臵增多。
SBS交联反应 比较容易进行, 形成稳定发达 的空间网络结 构,将沥青包裹 在其中。 SBS和沥青的 接枝反应也较 容易进行,更大 程度的降低界 面张力的程度 更大等
4.1稳定剂的作用
形成的空间网络结 构更完善、更稳定。
自交联 程度加深
稳定剂增加
SBS
SBS一沥 程度加深 青接枝物
生成的SBS~沥青接枝 物更多,降低SBS相和 沥青相界面张力的程 度更大,体系的吉布斯 自由能降低更多,形成 稳定体系的趋势增强。
4.2稳定剂和相容剂的相互作用
芳香分融于聚苯乙烯（物理作用）
