XX项目关键工序及重点部位旁站计划
监理需旁站的重要部位工序清单[详细]
![监理需旁站的重要部位工序清单[详细]](https://img.taocdn.com/s3/m/2d3131da5ebfc77da26925c52cc58bd6318693ac.png)
监理需旁站的重要部位工序清单[详细]旁站工作是质量监理控制的重要手段之一1、需旁站的重要部位、工序清单2、2、本工程旁站监理方案3、旁站责任人:旁战是监理在现场进行质量控制的主要手段.旁站责任人由监理工程师安排的监理员承担,监理员基本上每天都应做一张或多张的旁站记录.4、旁站的内容4.1 涉及结构安全的重点部位和隐蔽工程施工:4.1.1 砼管桩:定位、接桩、桩顶标高、静载试验.4.1.2 基槽开挖:基坑围护、土层验槽、垫层标高、凿桩头、锚筋焊接. 4.1.3 基础砼浇捣:配合比、塌落度、浇捣顺序、振捣情况.4.1.4 主体结构钢筋工程:各类焊接和机械连接、钢筋绑扎、直径间距、尺寸、锚固、搭接.4.1.5 结构模板:是否按施组方案施工,模板强度、稳定、排架安全、模板尺寸、埋件、留孔、位置、垂直度、缝隙.4.1.6 砼浇捣:配比、塌落度、浇捣顺序、钢筋保护层、楼板厚度、施工冷缝处理、拆模后砼缺陷修补、轴线偏移、截面尺寸、平整度、垂直度、砼试块、标养室检查.4.1.7 砌筑工程:砂浆配碧、试块、砌筑砂浆饱满度、拉结筋、过梁、圈梁、构造柱、预留孔洞及埋件做法.4.2 影响使用功能的关键部位:4.2.1 防水、保温:屋面:落水度、排气孔、天沟泛水、排水坡度、刚性防水密实度、填嵌、保温层厚度、含水率、坡度.厕浴间:防水隔离层、墙底反梁.墙面水泥砂浆防潮层设置、地下室外墙防水涂料、卷材铺贴.4.2.2 门窗:门窗制作、门窗安装隐检、滴水线、发泡剂施打、硅胶、窗台泛水.4.2.3 墙面:外墙面刮糙、外墙脚手孔封堵、穿墙螺栓截断和封堵、穿墙套管预埋、电管预埋、砖墙上为管道开槽及修补.4.2.4 地面装饰材料铺贴前的基层清理、铺面砖平整不空鼓.4.2.5 管道及给水:管道的各种连接接头、管道各种支吊架、管道坡度、标高、走向、交叉安排、阀门安装、油漆、保温、冲洗、试压.4.2.6 消防:消火栓方向、标高、喷淋头排列.4.2.7 卫生设备:设备保护、配件外观、排列、盛水试验.4.2.8 排水:管接头、通球、通水、坡度、穿楼板密封处理.4.2.9 设备安装:基础坐标、标高、地脚螺栓、电铁、设备水平度、同轴度、隔震、减震器安装、通过设备的油路、水路、气路试验、设备空载运行、空载联动运转、负荷试运转.4.2.10 空调:风管制作尺寸、翻口、吊架间距、保温牢度、防锈.4.2.11 电气:预埋管、预埋箱盒的数量、标高、走向、位置.导线品种、质量、接头、绝缘性能.电气器具及配电箱安装牢固、排列整齐、接地良好.电缆型号、质量、无重叠扭曲、绝缘电阻合格.桥梁牢固排列整齐、标高、走向.防雷接地焊接牢固、接地电阻测试.4.2.12 弱电安装:预埋位置、标高、尺寸符合设计要求.设备调试试验和技术检验、安装后静态调试及系统调试.4.3 旁站检查重点:4.3.1 是否符合设计要求.4.3.2 是否符合施工规范中的强制性条文,及安全条例.4.3.3 监理细则中的监控要点、是否得到控制.4.3.4 施工组织设计和方案确定的质量保证措施是否已实施.4.4 旁站记录表填写4.4.1 写清旁站部位:楼层、轴线.4.4.2 施工方名称(可能是总包,也可能是分包).4.4.3 写明时间.4.4.4 检查项目具体,并注明图纸要求和有关施工规范、安全的强制性条文.4.4.5 检查记录:施工的偏差、错误、违背施工程序和工法等.4.4.6 处理意见:口头通知、监理联系单通知、监理通知单通知、暂停施工等.一般小问题可以在这一张表上封闭,问题比较大可以在整改复查表上封闭.但所有问题一定都要封闭.4.4.7 所有记录做到可以追溯.盖章、总监或监理工程师签认.工程测量数据复核表本工程见证取样及监理平行检测。
旁站监理的关键部位、关键工序
目录关键部位、关键工序旁站监理工作方案 (2)一、土建及装饰组须旁站监理的重要部位、关键工序清单 (2)1、混凝土灌注桩（钢筋笼） (2)2、地下结构及防水 (2)3、混凝土结构 (3)4、砌体结构 (3)5、钢结构 (4)6、涂膜防水施工 (4)7、装饰装修工程 (4)8、其他 (5)二、水电弱电组须旁站监理的重要部位、关键工序清单 (5)1、建筑给排水工程 (5)2．建筑电气工程 (5)三、本工程主要的特殊过程、部位、工序一览表 (6)旁站监理方案 (7)一、工程概况 (7)二、监理工作范围 (10)旁站监理工作目标 (10)1、监理服务质量目标 (10)2、质量控制目标 (10)3、分项、分部工程目标 (10)4、投资控制目标 (11)5、进度控制目标 (11)三、编制依据 (11)四、本工程旁站监理的关键工序、重点部位 (13)五、旁站监理记录 (13)六、旁站监理的监理措施及方式 (14)关键部位、关键工序旁站监理工作方案在工程施工实施阶段监理中，对关键部位、关键工序的施工质量实施全过程现场跟班的监督活动。
主要包括：混凝土灌注桩（钢筋笼）、土方开挖及回填、承台、地下室底板及后浇带、结构混凝土浇筑、防水混凝土浇筑、防水层施工、梁柱节点钢筋隐蔽过程、预应力张拉、装配式结构安装、钢结构安装、机电弱电设备安装调试、试压、室外管线沟槽开挖及敷设等。
在本工程中具体须旁站监理关键部位、关键工序清单如下一、土建及装饰组须旁站监理的重要部位、关键工序清单：1、混凝土灌注桩（钢筋笼）(1)桩基定位测量及试桩施工；(2) 钢筋笼施工；(3)混凝土的配制与浇筑；(4)见证取样试件、试块的留置；(5)桩位平面图测量；(6)桩基检测；压桩和补桩施工；2、地下结构及防水(1)地下结构施工(2)防水混凝土、水泥砂浆的制作；(3)见证取样试件、试块的留置；(4)防水混凝土的浇筑和变形缝、施工缝、后浇带、穿墙管道、埋设件等的设置和施工；(5)卷材防水层、涂料防水层的施工及转角处、变形缝、穿墙管道等细部的施工。
旁站监理的关键部位、关键工序
目录关键部位、关键工序旁站监理工作方案 (2)一、土建及装饰组须旁站监理的重要部位、关键工序清单 (2)1、混凝土灌注桩（钢筋笼） (2)2、地下结构及防水 (2)3、混凝土结构 (3)4、砌体结构 (3)5、钢结构 (4)6、涂膜防水施工 (4)7、装饰装修工程 (4)8、其他 (5)二、水电弱电组须旁站监理的重要部位、关键工序清单 (5)1、建筑给排水工程 (5)2．建筑电气工程 (5)三、本工程主要的特殊过程、部位、工序一览表 (6)旁站监理方案 (7)一、工程概况 (7)二、监理工作范围 (10)旁站监理工作目标 (10)1、监理服务质量目标 (10)2、质量控制目标 (10)3、分项、分部工程目标 (10)4、投资控制目标 (11)5、进度控制目标 (11)三、编制依据 (11)四、本工程旁站监理的关键工序、重点部位 (13)五、旁站监理记录 (13)六、旁站监理的监理措施及方式 (14)关键部位、关键工序旁站监理工作方案在工程施工实施阶段监理中，对关键部位、关键工序的施工质量实施全过程现场跟班的监督活动。
主要包括：混凝土灌注桩（钢筋笼）、土方开挖及回填、承台、地下室底板及后浇带、结构混凝土浇筑、防水混凝土浇筑、防水层施工、梁柱节点钢筋隐蔽过程、预应力张拉、装配式结构安装、钢结构安装、机电弱电设备安装调试、试压、室外管线沟槽开挖及敷设等。
在本工程中具体须旁站监理关键部位、关键工序清单如下一、土建及装饰组须旁站监理的重要部位、关键工序清单：1、混凝土灌注桩（钢筋笼）(1)桩基定位测量及试桩施工；(2) 钢筋笼施工；(3)混凝土的配制与浇筑；(4)见证取样试件、试块的留置；(5)桩位平面图测量；(6)桩基检测；压桩和补桩施工；2、地下结构及防水(1)地下结构施工(2)防水混凝土、水泥砂浆的制作；(3)见证取样试件、试块的留置；(4)防水混凝土的浇筑和变形缝、施工缝、后浇带、穿墙管道、埋设件等的设置和施工；(5)卷材防水层、涂料防水层的施工及转角处、变形缝、穿墙管道等细部的施工。

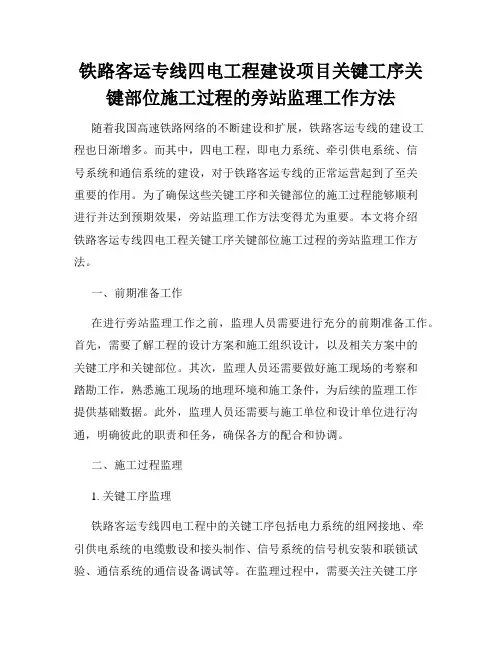

铁路客运专线四电工程建设项目关键工序关键部位施工过程的旁站监理工作方法
铁路客运专线四电工程建设项目关键工序关键部位施工过程的旁站监理工作方法随着我国高速铁路网络的不断建设和扩展，铁路客运专线的建设工程也日渐增多。
而其中，四电工程，即电力系统、牵引供电系统、信号系统和通信系统的建设，对于铁路客运专线的正常运营起到了至关重要的作用。
为了确保这些关键工序和关键部位的施工过程能够顺利进行并达到预期效果，旁站监理工作方法变得尤为重要。
本文将介绍铁路客运专线四电工程关键工序关键部位施工过程的旁站监理工作方法。
一、前期准备工作在进行旁站监理工作之前，监理人员需要进行充分的前期准备工作。
首先，需要了解工程的设计方案和施工组织设计，以及相关方案中的关键工序和关键部位。
其次，监理人员还需要做好施工现场的考察和踏勘工作，熟悉施工现场的地理环境和施工条件，为后续的监理工作提供基础数据。
此外，监理人员还需要与施工单位和设计单位进行沟通，明确彼此的职责和任务，确保各方的配合和协调。
二、施工过程监理1. 关键工序监理铁路客运专线四电工程中的关键工序包括电力系统的组网接地、牵引供电系统的电缆敷设和接头制作、信号系统的信号机安装和联锁试验、通信系统的通信设备调试等。
在监理过程中，需要关注关键工序的施工进度、质量控制和安全措施的执行。
同时，监理人员还需要对施工单位提供的材料、设备和工法进行审核和验收，确保其符合规范和要求。
2. 关键部位监理铁路客运专线四电工程的关键部位主要包括接触网的架设和调试、线路的接触网车载设备安装、信号机的安装和调试、通信子系统的设备安装等。
在监理过程中，需要关注关键部位的施工质量和验收标准的执行情况。
监理人员可以采用目视检查、仪器检测等方法，对关键部位进行全面监测，确保其满足相关标准和要求。
三、质量控制为了确保铁路客运专线四电工程的施工质量，旁站监理工作需要加强质量控制。
首先，监理人员需要对施工单位的质量管理体系进行审核和评估，确保其具备相应的施工能力。
其次，监理人员需要定期组织质量检查和测试，对施工现场的关键工序和关键部位进行抽样检测，及时发现和纠正存在的质量问题。
关键部位与关键工序及旁站监理工作方案
武汉鹦鹉洲长江大桥正桥J-1监理标《关键部位与关键工序及旁站监理工作方案》湖北省公路水运工程咨询监理公司武汉鹦鹉洲长江大桥正桥J-1监理部2011年4月目录一、工程概况二、监理服务的工程范围及内容三、关键部位与关键工序四、旁站监理方案及旁站监理人员主要职责五、旁站监理工作重点一工程概况鹦鹉洲长江大桥位于武汉市中心城区，是《武汉市城市总体规划（20 09～2020年）》中明确的过长江通道，大桥建成后将和长江二桥构成武汉市新的一环线。
桥址距下游长江大桥公里，距上游规划杨泗港过江通道约，距白沙洲大桥公里。
北接汉阳的鹦鹉大道，南连武昌的复兴路。
鹦鹉洲长江大桥将作为城市一环线上的一个重要的长江大桥，是城市新一环的重要组成部分，是主城区“三环十三射”道路网系统的重要组成部分，也是一环线西进、南扩的关键性、控制线工程，大桥的建设，对于完善城市道路网络系统、增加一条沟通汉阳与武昌之间的过江通道、有效分流武汉长江大桥的车流，减缓长江大桥的交通压力均具有重要的作用，同时还形成一条贯穿中央活动区，特别是滨江片区的通道。
该桥采用三塔四跨结构，主孔两跨过江桥型方案，主孔跨径取850m，主桥桥跨布置为225＋2×850＋225m，主桥为双铰式三塔四跨全悬吊悬索桥方案，全长2150m。
图1-2 主桥立面布置图该桥项目采用BT建设模式，在建施工由中铁大桥局股份有限公司融资建设移交武汉市城投公司。
二监理服务的工程范围及内容J-1监理标负责主桥北岸汉阳侧正桥所有工程施工监理项目：1#主塔及基础、大桥北岸汉阳岸锚碇及基础、汉阳岸锚碇处伸缩缝至2#墩伸缩缝1050米主桥钢-混凝土结合梁的制作及安装，北引桥主线及鹦鹉大道上下匝道桥的所有工程以及相关的附属工程；上述所有工程施工准备阶段、施工阶段和交工验收及缺陷责任期阶段的监理服务。
三关键部位与关键工序J-1监理合同段主要工程项目为：主桥1#主塔及基础、汉阳岸锚碇及基础、汉阳岸锚碇处伸缩缝至2#墩伸缩缝1050米主桥钢-混凝土结合梁的制作及安装，北引桥主线及鹦鹉大道上下匝道桥的所有工程以及相关的附属工程。
建筑工程关键部位关键工序旁站监理方案
建筑工程关键部位关键工序旁站监理方案一、引言作为建筑工程监理的一项重要工作，旁站监理是指监理工程师在施工过程中对关键部位关键工序进行跟踪检查和监督，以确保工程质量和安全。
本文将基于实际经验，提出建筑工程关键部位关键工序旁站监理方案，旨在提高工程质量和安全水平。
2.1制定旁站监理计划在工程施工前，监理工程师应制定旁站监理计划，明确哪些部位和工序属于关键部位和关键工序。
根据工程进度和实际情况，确定旁站监理的次数和时间节点，确保旁站监理能够及时全面地覆盖关键部位和关键工序。
2.2关键部位旁站监理2.2.1施工材料：检查关键部位所使用的材料是否符合设计要求和质量标准，如钢筋、混凝土等。
2.2.2施工工艺：检查关键部位的施工工艺是否与设计要求一致，如混凝土浇筑、钢筋焊接等。
2.2.3施工质量：对于关键部位的施工质量，监理工程师应进行现场检查和抽样检测，确保施工质量符合设计要求和质量标准。
2.2.4安全措施：关键部位施工要注意安全措施的配备和执行，如安全帽、安全网等。
监理工程师应检查施工现场的安全措施，及时发现和纠正安全隐患。
2.3关键工序旁站监理2.3.1施工工艺：关键工序的施工工艺应与设计要求一致。
监理工程师应检查施工图纸和施工工艺文件，确保施工工序的操作规程和要求被正确执行。
2.3.2施工质量：关键工序的施工质量直接关系到工程的安全和稳定性。
监理工程师应进行现场检查，抽样检测关键工序的施工质量，并对不符合要求的施工进行整改和返工。
2.3.3工艺设备：关键工序所使用的设备应符合质量标准和安全要求。
监理工程师应检查施工现场所使用的工艺设备的完好性和使用情况，确保设备正常运行。
2.3.4安全措施：关键工序的施工要注意安全措施的配备和执行，如脚手架、防护网等。
监理工程师应检查施工现场的安全措施，及时发现和纠正安全隐患。
2.4旁站监理报告每次旁站监理结束后，监理工程师应撰写旁站监理报告，详细记录关键部位和关键工序的施工情况、存在的问题和整改情况等。
2023年水利工程需要旁站监理的工程重要部位和关键工序
水利工程旁站监理 人员要点
Key points for on-site supervision personnel in water conservancy engineering
水利工程旁站监理人员要点
水利工程 旁站监理
施工现场安全
管道材料
工程质量和安全
混凝土浇筑
水利工程重要部位旁站监理
在进行旁站监理的过程 中，需要注意以下几点
1. 施工前的准备工作
在施工开始前，旁站监理需要对施工方案、施工图纸、技术规范等进行审查，确保其符合相关法规 和标准。同时，需要对施工人员进行技术交底，确保他们了解施工要求和注意事项。此外，还需要 对施工材料、设备和工具进行检查，确保其质量符合要求。
2. 施工过程中的质量控制
在施工过程中，旁站监理需要监督施工人员按照施工方案、技术规范和操作规程进行施工，并对其 施工质量进行检查和记录。如果发现质量问题或安全隐患，需要及时制止并要求整改。同时，还需 要对施工现场的安全措施进行检查，确保施工安全。
水利工程旁站监理关键部位和工序
水利工程 旁站监理 质量控制 关键部位 关键工序
防洪
水利工程 混凝土浇筑
钢筋加工
关键词 关键词 关键词
水利工程重要部位旁站监理
1.水利工程重要部位旁站监理关键工序
水利工程旁站监理关键部位和工序 水利工程是现代社会中不可或缺的一部分，它涉及到水资源的开发和利用，对于保障社会经济的稳定和 可持续发展具有重要意义。旁站监理是水利工程中一种重要的质量控制手段，它能够确保工程的关键部 位和工序得到有效的监督和管理，从而确保工程的质量和安全。本文将围绕水利工程旁站监理的工程重 要部位和关键工序展开讨论。
2.混凝土工程是水利工程中重要的工程，包括模板制作、 钢筋加工、混凝土浇筑、养护等工序
工程旁站监理方案(关键部位、关键工序)
工程旁站监理方案旁站监理的范围与内容旁站监量是指监理人员在施工阶段的监理中，对与工程结构、使用功能有重大关系，事后难于检查、补救的关键部位、特殊过程的施工质量实施全过程现场跟班监督活动。
旁站监理是工程监理的重要形式之一，也是确保工程质量的重要手段。
《建筑工程质量管理条例》第五章第38条规定：“监理工程师应当按照工程监理规范的要求，采取旁站、巡视和平行检验等形式，对建设工程实施监理。
”《建设工程监理规范》第5.4.8要求：“总监理工程师应安排监理人员对施工过程进行巡视和检查。
对隐蔽工程的隐蔽过程、下道工序施工完成后难于检查的重点部位，专业监理工程师应安排监理员进行旁站。
”旁站监理是施工过程中监理人员对施工作业连续监控的监理活动，是监理工作经常采用的一种主要的现场检查形式。
在施工过程中，监理人员应加强对现场的巡视、旁站监督和检查，及时发现违章操作和不按设计要求、不按图纸或规范、规程施工的行为，消除质量隐患。
在旁站监理的过程中，监理人员要严格履行职责，按作业程序及时跟班到位进行监督检查，做好旁站记录，对达不到质量要求的工程不予签字。
我项目监理部将按照建设部《房屋建筑工程施工旁站监理管理办法（试行）》的规定，在本工程施工阶段监理中，对关键部位、关键工序的施工质量实施全过程旁站监理。
旁站监理的关键部位、关键工序有：土方回填、梁柱节点钢筋隐蔽过程、混凝土浇筑、卷材防水层细部构造处理、后浇带、节能保温工程。
（根据工程项目具体情况增加删减）旁站监理的内容有：施工准备情况、施工自然条件的符合性、施工操作过程、施工原材料检验、现场原材料试验、突发事件的应急处理、施工记录检查、旁站监理记录等。
一、旁站监理依据1、工程建设有关标准、规范、规程。
2、设计图纸和设计变更等。
3、经批准的施工组织设计。
4、经批准的旁站监理方案和监理细则。
二、旁站监理程序在本工程的旁站监理过程中，我项目监理部的监理人员将按以下程序对施工过程进行旁站监理，确保工程质量制定旁站监理方案→监理工程师检查施工记录→下道工序施工→审批承建商作业计划→承建商在旁站部位施工前24小时通知监理安排旁站人员→检查施工准备情况→旁站监理施工全过程→纠正施工中的偏差，有危及工程质量情况的，向总监报告→平行试验→填写旁站监理记录→承建商质检员、监理签字三、旁站监理人员的职责1、检查施工企业现场质检人员到岗、特殊人员持证上岗以及施工机械、建筑材料准备情况；2、在现场跟班监督关键部位、关键工序的施工方案以及工程建设强制性标准执行情况；3、核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等，并可在现场监督施工企业进行检验或者委托具有资格的第三方进行复验；4、做好旁站监理记录和监理日志，保存旁站监理原始资料；5、在实施旁站监理时发现质量问题，应要求承建商整改，必要时向总监和业主报告，采取必要措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术员
管道回填
技术员 实验员、技术 员
8
视频检测
9 10 11 12 13 14 15 道路工程
分层填筑碾压控制 路基压实度、填料质量；碾压质量及标高的控制 路基几何尺寸的控 路基填筑过程中路基渐变段、超宽超高段结构尺寸及标高的控制 制 沟塘段清淤回填 土工织物施工 沟塘段淤泥的清理、填料厚度、压实度质量检查及控制 路基施工中防渗土工布、玻纤格栅、聚酯玻纤布铺设过程中搭接宽度、平整度等 质量的控制
30
房屋深基坑支护
技术员
31 32 33 34 35 36 机电工程
全木、全钢大模版 1、模板平面尺寸及安装位置控制； 施工 2、模板组合及加固措施控制； 管道铺设 管线敷设 配电箱安装 电缆铺设 开关、插座安装 材料规格及参数、管道弯度、接地处理、连接形式控制 材料规格及参数、接头处理等 防腐、防锈养护措施控制 电缆桥架安装位置、间距、牢固程度控制；电缆有序排列、防止交叉；接头处理 等； 材料检查；安装稳定；
特殊工程、关键工序旁站计划
施工单位：XX有限公司
序号 部位 工序名称
工程名称：XX综合管廊项目
工序内容及旁站防控重点 旁站人员姓名
日期：
旁站人员职务
技术主管、技 术员、质量员
计划完成情况
1
1、钢筋加工、焊接（焊接同心度、搭接长度、焊缝宽度及厚度）及安装质量（同 钢筋焊接及机械连 断面接头数量）控制； 接 2、机械连接加工(钢筋切头及打磨、丝长控制、打磨平整、带帽保护）及安装 （拧紧、顶紧、外露不超过2丝、扭矩校核）质量控制； 1、混凝土塌落度、和易性控制； 2、混凝土振捣质量控制； 3、混凝土数量控制； 4、混凝土养护及效果、成品保护；冬季覆盖保温养护； 1、严格执行“定人定机定岗”制度； 2、严格遵守安全操作规程和起重机械“十不吊”原则； 3、作业后及时收回起重臂； 1、钢管规格、场地条件符合要求；支架工持证上岗，人员和机具配备齐全； 2、严格按照安全技术交底要求的立杆间距、行距、步距进行搭设，按照要求设置 扫地杆、剪刀撑、人行木板和安全网；扣件是否扣紧；支架投入使用前进行检查 验收； 3、支架拆除按照从上到下、一步一清原则进行拆除，拆除作业应上下呼应、动作 1、HDPE双壁波纹管、Ⅱ级混凝土管接口安装质量； 2、管道线型质量的控制； 1、检查井钢筋的制作及安装质量的控制； 2、检查井模板安装及结构尺寸的检查； 3、检查井浇筑过程中混凝土的振捣质量； 1、管道腋角回填标高及压实度质量的控制； 2、管侧及管顶50cm范围内回填厚度及压实度质量的控制； 3、检查井四周回填料压实度质量的控制； 1、机器人规范操作； 2、管道完整性及质量情况； 3、影像资料；
技术员 技术员 技术员 技术员 技术员 技术员
说明：1、依据《XX公司施工现场旁站制度》，结合本项目工程特点和施工现场情况，界定本项目特殊过程、关键工序，制定旁站值班计划。施工期间人员发生变化时，及时修改旁 站计划，调整旁站人员 2、值班人员按照本计划进行过程旁站，所有特殊过程、关键工序必须全部得到过程监控。旁站人员按照要求及时填写《旁站记录》，收集、留存施工过程影像资料。
沥青面层铺筑施工 沥青铺筑过程中沥青温度的检测、顶面标高的控制、平整度及压实度的检测等 1、围护桩平面位置控制； 2、钻进过程中桩基垂直度、桩长的控制； 3、桩基钢筋笼安装质量的控制； 4、水下混凝土灌注过程中混凝土质量的控制； 基坑开挖过程中坡比、基底标高等的控制；地基处理填料质量、厚度、压实度质 量检查及控制 1、深基坑钢支撑安装的位置、钢围檩、托架的焊接质量及预顶力的设置等； 2、拆除过程中拆除顺序的盯控； 3、深基坑变形观测点的设置及施工过程中的预警； 1、降水井平面位置、井深、滤管的安装； 2、井内水位的监控量测； 3、出水口水浑浊的观测等； 1、预埋件材质、规格及尺寸参数、安装平面位置、安装牢固程度控制； 2、施工过程中及工序衔接对预埋件的保护； 1、管廊防水施工过程中接缝处搭接质量控制； 2、防水材料材质及施工参数控制；防水层厚度、平整度、黏贴质量的控制； 3、施工缝钢板止水带的安装位置及焊接质量的控制；
技术员 技术员 技术员 技术员 技术员 技术员 技术员
道路工程施工全过 程 道路工程施工全过 程 道路工程施工全过 程 道路工程施工全过 程 道路工程施工全过 程 道路工程施工全过 程 道路工程施工全过 程 管廊施工全过程
基层及底基层施工 路面基层、底基层施工过程中填料粒径、填筑标高及压实度质量的控制 既有管线保护 路基施工过程中对既有文采路及酒城大道的给水、弱电、照明电缆的保护。
16
围护桩施工
技术员
17 管廊工程1 18
基坑开挖
技术员
管廊施工全过程
基坑支护
技术员
管廊施工全过程
19Biblioteka 施工降水技术员管廊施工全过程
20
预埋件安装
技术员
管廊施工全过程
21 管廊工程2
防水施工
技术员
管廊施工全过程
22
1、监控量测点严格按照设计及方案进行布设； 管廊基坑的监控量 2、地表沉降及位移； 测 3、严格按照检测频率要求进行检测并填写记录；
技术员
桩基施工全过程
25 26 27 28 29
技术员；实验 T梁施工全过程 员 技术员；测量 T梁架设全过程 员 技术员 技术员 技术员 出入口、监控中心 施工全过程 监控中心施工全过 程 监控中心施工全过 程 监控中心施工全过 程 监控中心施工全过 程 管廊施工全过程 管廊施工全过程 管廊施工全过程 管廊施工全过程 管廊施工全过程
测量员
管廊施工全过程
23
钻孔桩施工控制
1、围护桩平面位置控制； 2、钻进过程中桩基垂直度、桩顶标高的控制； 3、桩基钢筋笼焊接质量的控制； 4、声测管的连接质量的检测； 5、泥浆比重的检测及控制；
技术员
桩基施工全过程
24
1、水下混凝土灌注过程中混凝土坍落度、和易性控制； 桩基混凝土灌注施 2、首封效果； 桥涵工程 工 3、连续灌注； 4、桩头标高控制、超封控制、混凝土数量控制； T梁预应力张拉及孔 1、梁体预应力束的定位、梁体强度、张拉力的控制； 道压浆 2、压浆过程中浆体流动度的检测、压浆压力的控制。 预制梁的架设 防水施工 深基坑施工 房建工程 抗渗混凝土施工 1、支座的定位及安装质量；2、梁面标高的控制；3、线型控制； 1、管廊防水施工过程中接缝处搭接质量控制； 2、防水材料材质及施工参数控制；防水层厚度、平整度、黏贴质量的控制； 3、施工缝钢板止水带的安装位置及焊接质量的控制； 基坑开挖过程中坡比、基底标高等的控制；地基处理填料质量、厚度、压实度质 量检查及控制 外加剂参量控制； 1、深基坑钢支撑安装的位置、钢围檩、托架的焊接质量及预顶力的设置等； 2、拆除过程中拆除顺序的盯控； 3、深基坑变形观测点的设置及施工过程中的预警；
工程项目全过程
2 通用部分 3
混凝土施工
技术主管、技 术员、质量员 安质人员、领 工员 技术主管、技 术员、质量员
工程项目全过程
吊装作业
工程项目全过程
4
支架搭设和拆除
工程项目全过程
5
管道安装
技术员
排水工程施工全过 程 排水工程施工全过 程 排水工程施工全过 程 排水工程施工全过 程
6 排水工程 7
检查井浇筑
