螺栓加工工艺及特点
e形螺栓的模锻加工工艺
e形螺栓的模锻加工工艺
e形螺栓是一种常用的紧固件，其模锻加工工艺是一种常见的生产方法。
模锻加工工艺是通过将金属材料放置在模具中，然后施加压力来形成
所需形状的工艺。
在模锻加工工艺中，金属材料被加热到一定温度，
以便更容易地塑形。
这种工艺可以用于生产各种形状的金属零件，包
括螺栓、螺母、轴承和其他机械零件。
e形螺栓的模锻加工工艺包括以下步骤：
1. 材料准备：首先需要准备所需的材料，通常使用碳素钢或合金钢。
2. 加热：将材料加热到一定温度，以便更容易地塑形。
加热温度通常
在1000℃左右。
3. 锻造：将加热后的材料放置在模具中，然后施加压力来形成所需形状。
这个过程需要使用锻造机器，通常是液压或机械式的。
4. 冷却：完成锻造后，需要将零件冷却到室温。
这个过程可以通过水
冷或空气冷却来完成。
5. 清洗和检查：完成冷却后，需要对零件进行清洗和检查，以确保其
符合规格要求。
e形螺栓的模锻加工工艺具有以下优点：
1. 高强度：模锻加工工艺可以使金属材料变得更加坚固和耐用，从而提高零件的强度。
2. 精度高：模锻加工工艺可以生产出高精度的零件，从而提高产品的质量和性能。
3. 生产效率高：模锻加工工艺可以快速生产大量的零件，从而提高生产效率。
4. 节约材料：模锻加工工艺可以最大限度地利用材料，从而减少浪费和成本。
总之，e形螺栓的模锻加工工艺是一种高效、精确和经济的生产方法，可以用于生产各种形状的金属零件。
在实际应用中，需要根据具体情况选择合适的材料和工艺参数，以确保生产出符合要求的产品。
扭剪型高强螺栓
扭剪型高强螺栓引言。
螺栓是一种常见的连接件，广泛应用于机械设备、建筑结构、桥梁等领域。
而在一些对连接强度要求较高的场合，就需要使用高强螺栓。
扭剪型高强螺栓是一种常见的高强连接件，具有扭剪双重性能，能够提供更高的抗拉和抗剪强度。
本文将对扭剪型高强螺栓进行介绍，包括其结构特点、材料选用、制造工艺、应用范围等方面的内容。
一、结构特点。
扭剪型高强螺栓是一种特殊结构的螺栓，其主要特点包括以下几点：1. 螺栓头部为六角头，方便安装和拧紧；2. 螺栓杆身上有明显的螺旋纹路，用于提高螺栓的抗拉性能；3. 螺栓的尾部为扭剪结构，用于提高螺栓的抗剪性能；4. 螺栓杆身上通常会有一些标识，用于标识螺栓的规格、承载能力等信息。
二、材料选用。
扭剪型高强螺栓通常采用优质碳素钢或合金钢材料制造，其主要材料性能要求包括以下几点：1. 材料强度高，能够满足螺栓的抗拉和抗剪性能要求；2. 材料韧性好，能够确保螺栓在受到外力作用时不易断裂；3. 材料的表面应具有一定的防腐蚀性能，能够保证螺栓在使用过程中不易生锈。
三、制造工艺。
扭剪型高强螺栓的制造工艺通常包括以下几个步骤：1. 材料准备，选择合适的碳素钢或合金钢材料，并进行切割、锻造等加工工艺；2. 成型，将材料加热至一定温度，然后通过模具成型成为螺栓的头部和杆身；3. 螺纹加工，对螺栓杆身进行螺纹加工，以便于安装和拧紧；4. 热处理，对成型后的螺栓进行热处理，提高其强度和韧性；5. 表面处理，对螺栓的表面进行防腐蚀处理，提高其使用寿命；6. 检测，对螺栓进行抗拉、抗剪等性能的检测，确保其质量符合要求。
四、应用范围。
扭剪型高强螺栓广泛应用于桥梁、建筑结构、机械设备等领域，其主要应用范围包括以下几个方面：1. 桥梁建设，扭剪型高强螺栓常用于桥梁的连接件，能够提供更高的连接强度，确保桥梁的安全性；2. 建筑结构，在一些对连接强度要求较高的建筑结构中，如高层建筑、大型厂房等，扭剪型高强螺栓也得到了广泛应用；3. 机械设备，在一些重型机械设备的制造中，扭剪型高强螺栓也常用于连接件，能够确保设备的稳定性和安全性。
不锈钢螺栓制造工艺

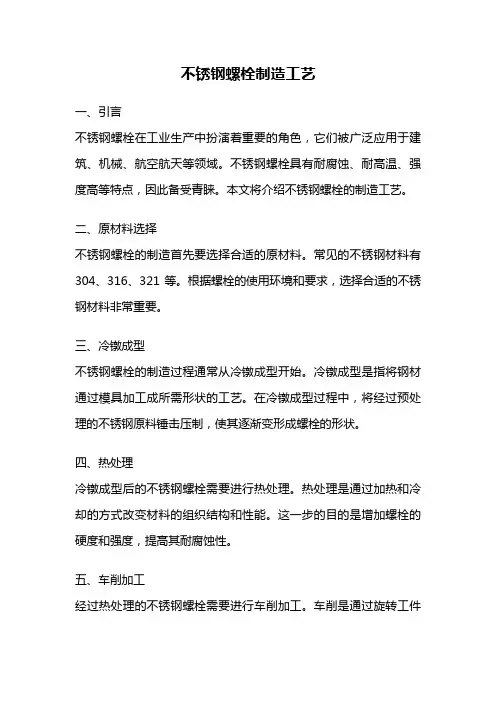

不锈钢螺栓制造工艺一、引言不锈钢螺栓在工业生产中扮演着重要的角色，它们被广泛应用于建筑、机械、航空航天等领域。
不锈钢螺栓具有耐腐蚀、耐高温、强度高等特点，因此备受青睐。
本文将介绍不锈钢螺栓的制造工艺。
二、原材料选择不锈钢螺栓的制造首先要选择合适的原材料。
常见的不锈钢材料有304、316、321等。
根据螺栓的使用环境和要求，选择合适的不锈钢材料非常重要。
三、冷镦成型不锈钢螺栓的制造过程通常从冷镦成型开始。
冷镦成型是指将钢材通过模具加工成所需形状的工艺。
在冷镦成型过程中，将经过预处理的不锈钢原料锤击压制，使其逐渐变形成螺栓的形状。
四、热处理冷镦成型后的不锈钢螺栓需要进行热处理。
热处理是通过加热和冷却的方式改变材料的组织结构和性能。
这一步的目的是增加螺栓的硬度和强度，提高其耐腐蚀性。
五、车削加工经过热处理的不锈钢螺栓需要进行车削加工。
车削是通过旋转工件并使用刀具切削的工艺。
通过车削加工，可以使螺栓的直径、长度和螺纹尺寸达到标准要求。
六、螺纹加工螺纹是不锈钢螺栓的重要组成部分，它能够让螺栓与螺母紧密连接。
螺纹加工是将螺栓表面进行切割或滚动，形成螺纹纹理的过程。
螺纹加工需要精确的控制参数，以确保螺纹质量达到要求。
七、表面处理不锈钢螺栓的表面处理非常重要，可以提高其耐腐蚀性和美观度。
常见的表面处理方法有镀锌、电镀和喷涂等。
镀锌可以在螺栓表面形成一层锌层，提供耐腐蚀的保护。
电镀可以在螺栓表面形成一层金属镀层，提高其外观和耐腐蚀性能。
喷涂是将特殊的涂料喷涂在螺栓表面，提供良好的防腐蚀性能。
八、质量检验制造完成的不锈钢螺栓需要进行质量检验。
质量检验包括外观检查、尺寸检验和性能检验等。
外观检查主要是检查螺栓的表面是否有缺陷和污染物。
尺寸检验包括测量螺栓的直径、长度和螺纹尺寸是否符合标准要求。
性能检验主要是测试螺栓的强度和耐腐蚀性能是否达到要求。
九、包装和运输经过质量检验合格的不锈钢螺栓需要进行包装和运输。
包装通常采用纸箱、木箱或塑料袋等包装材料，以保护螺栓免受损坏。
螺栓工艺流程

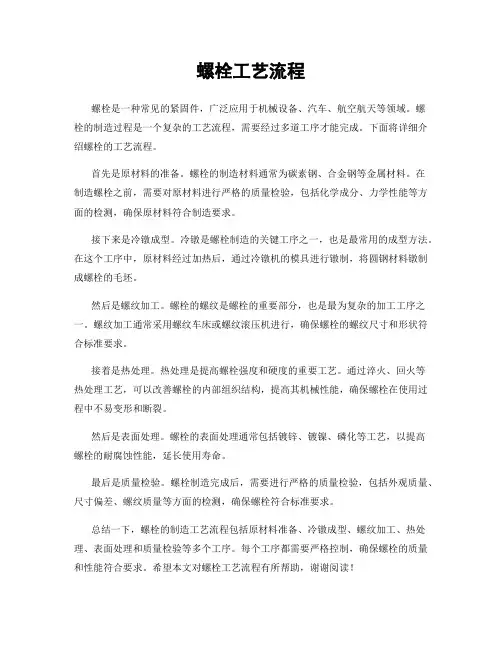

螺栓工艺流程
螺栓是一种常见的紧固件，广泛应用于机械设备、汽车、航空航天等领域。
螺
栓的制造过程是一个复杂的工艺流程，需要经过多道工序才能完成。
下面将详细介绍螺栓的工艺流程。
首先是原材料的准备。
螺栓的制造材料通常为碳素钢、合金钢等金属材料。
在
制造螺栓之前，需要对原材料进行严格的质量检验，包括化学成分、力学性能等方面的检测，确保原材料符合制造要求。
接下来是冷镦成型。
冷镦是螺栓制造的关键工序之一，也是最常用的成型方法。
在这个工序中，原材料经过加热后，通过冷镦机的模具进行镦制，将圆钢材料镦制成螺栓的毛坯。
然后是螺纹加工。
螺栓的螺纹是螺栓的重要部分，也是最为复杂的加工工序之一。
螺纹加工通常采用螺纹车床或螺纹滚压机进行，确保螺栓的螺纹尺寸和形状符合标准要求。
接着是热处理。
热处理是提高螺栓强度和硬度的重要工艺。
通过淬火、回火等
热处理工艺，可以改善螺栓的内部组织结构，提高其机械性能，确保螺栓在使用过程中不易变形和断裂。
然后是表面处理。
螺栓的表面处理通常包括镀锌、镀镍、磷化等工艺，以提高
螺栓的耐腐蚀性能，延长使用寿命。
最后是质量检验。
螺栓制造完成后，需要进行严格的质量检验，包括外观质量、尺寸偏差、螺纹质量等方面的检测，确保螺栓符合标准要求。
总结一下，螺栓的制造工艺流程包括原材料准备、冷镦成型、螺纹加工、热处理、表面处理和质量检验等多个工序。
每个工序都需要严格控制，确保螺栓的质量和性能符合要求。
希望本文对螺栓工艺流程有所帮助，谢谢阅读！。
螺栓的生产工艺及生产流程
螺栓是工程和建筑最基本的组成部分之一,但它们的生产已成为一个先进的,高科技的过程,具有多个步骤。
螺栓可以有各种不同的尺寸和形状,但基本的生产过程通常保持不变。
首先将冷锻钢丝制成正确的形状,然后进行热处理以提高强度和表面处理,以提高耐用性,然后再装运。
但是,对于更先进的螺栓设计,生产过程可以通过许多额外步骤进行扩展。
冷徽STARTS与大型钢线材,其是开卷并切割成一定长度。
根据ISO898-1的要求,钢的等级在整个行业中是标准化的。
使用特殊工具,然后将线材冷锻成正确的形状。
这基本上是模塑钢的地方,而在室温下,通过在高压下迫使它通过一系列模具。
工具本身可能非常复杂,包含多达200个不同的零件,公差为百分之一毫米。
一旦完善,冷锻可确保螺栓快速,大批量生产,并具有高均匀性。
对于更复杂的螺栓设计,单独通过冷锻不能形成轮廓,可能需要一些额外的车削或钻孔。
车削涉及高速旋转螺栓,同时切割钢以获得所需的形状和设计。
钻孔可用于在螺栓上钻孔。
如果需要,在该过程的这个阶段,一些螺栓也可能附有垫圈。
热处理是所有螺栓,其涉及暴露螺栓极端温度,以便将钢硬化的标准工艺。
螺纹通常在热处理之前应用,通过轧制或切割,当钢更软时。
轧制的工作方式与冷锻相似,并且需要将螺栓穿过模具来成型并将钢模制成螺纹。
切割包括通过切割和去除钢来形成螺纹。
由于热处理会改变钢的性质以使其更硬,因此预先应用螺纹更容易且更具成本效益。
但是,热处理后的螺纹加工意味着更好的疲劳性能。
“热处理会导致热痕和螺栓的轻微损坏,”因此,一些客户要求在热处理后进行螺纹加工,特别是对于发动机和气缸盖螺栓等应用。
这是一个更昂贵的过程,因为你需要形成硬化钢,但螺纹会更好地保持它们的形状。
对于长度超过螺栓直径十倍的长螺栓,热处理可以使钢材恢复到原始钢丝的圆形形状。
因此,通常需要应用矫直过程。
表面处理的选择取决于螺栓的应用和客户的要求。
通常,紧固件的主要问题是耐腐蚀性,因此通过电解处理施加的镀锌涂层是常见的解决方案。
12.9级螺栓制造工艺
12.9级螺栓制造工艺
12.9级螺栓是一种高强度螺栓，常用于对装配要求较高的机械设备和结构中。
其制造工艺主要包括以下几个步骤：
1. 材料准备：选择高强度合金钢作为螺栓的原材料，常用的材质有40Cr、35CrMo等。
这些材料具有较高的强度和硬度，适合用于制造高强度螺栓。
2. 材料加工：首先对原材料进行锻造或热处理，以提高材料的强度和硬度。
然后将材料切割成合适的长度，并通过热处理进一步强化材料的性能。
3. 螺纹加工：将切割好的材料进行螺纹加工。
这一步骤通常采用车削、滚压或切削等加工方法。
螺纹加工的目的是使螺栓能够与螺母配合，并提供连接力。
4. 表面处理：螺栓通常会进行表面处理，以提高其耐腐蚀性和表面硬度。
常用的表面处理方法包括镀锌、磷化和镀铬等。
5. 检测和质量控制：在螺栓制造过程中，需要进行各项检测，以确保螺栓符合相关的标准和规范要求。
例如，可以采用拉伸测试、硬度测试和金相分析等方法对螺栓进行检测。
6. 包装和发货：完成螺栓的制造后，需要对其进行包装，并按照客户的要求进行发货。
以上是12.9级螺栓制造的一般工艺流程，具体的制造过程可能会因厂家和产品要求的不同而有所差异。
螺栓的主要加工工艺__概述说明以及解释
螺栓的主要加工工艺概述说明以及解释1. 引言1.1 概述螺栓是一种常见的机械连接件，广泛应用于各行各业。
它具有可重复拆卸、牢固可靠的特点，使得它成为了许多设备和结构的重要组成部分。
螺栓的制造过程包含多道工艺步骤，其中每一步都扮演着至关重要的角色。
本文将对螺栓的主要加工工艺进行详细说明和解释。
1.2 文章结构本文总共分为五个部分来对螺栓的加工工艺进行阐述。
首先，在引言部分我们将提出文章的目的，并简单介绍全文结构。
接下来，在“2. 螺栓加工工艺”部分，我们将详细介绍原材料准备、冷锻加工和细化热处理这三个主要步骤。
然后，在“3. 加工流程与方法”部分，我们将探讨冷镦切削法、热镦压力法和自由锻造法这三种常用的加工流程与方法。
在“4. 螺栓加工设备与工具”部分，我们将介绍适用于螺栓制造的设备选择原则，以及工具使用与维护技巧。
最后，在“5. 结论与展望”部分，我们将对主要要点进行总结，探讨现有工艺的局限性和改进方向，并展望螺栓加工行业的未来发展趋势。
1.3 目的本文的目的在于全面了解螺栓的主要加工工艺，并深入探讨各个环节中涉及到的原材料准备、工艺步骤和设备选择等关键问题。
通过对这些内容的详细讲解，旨在提供给读者一个全面、系统的螺栓加工知识框架。
同时，本文还将对当前螺栓加工工艺存在的局限性进行评估，并展望未来可能的改进方向，以期为螺栓制造行业带来更高效、更优质的生产方式。
2. 螺栓加工工艺：2.1 原材料准备在螺栓加工的起始阶段，需要准备好合适的原材料。
通常，螺栓制造使用的原材料主要是碳素钢、合金钢和不锈钢等。
这些原材料需要经过优质选材，确保其具备足够的强度和耐腐蚀性能。
2.2 冷锻加工冷锻是制造螺栓最常用的加工方式之一。
在冷锻过程中，先将预热好的金属坯料放入成型模具中，并施加高压力使其变形。
通过冷锻可以快速而准确地形成螺栓头部形状，并提高产品的密度和强度。
2.3 细化热处理细化热处理也是螺栓加工中的重要环节。
u型螺栓加工流程
u型螺栓加工流程U型螺栓是一种具有特殊结构的紧固件，广泛应用于机械设备、建筑结构等领域。
下面将介绍U型螺栓的加工流程，包括原材料准备、加工工艺以及质量控制等方面。
一、原材料准备制作U型螺栓的原材料主要是钢材，常用的材料有碳素钢、合金钢等。
在选择原材料时，需要根据使用环境和要求确定材料的强度、耐腐蚀性等指标。
二、加工工艺1.材料切割：首先将原材料钢材进行切割，根据设计要求确定螺栓的长度。
2.热处理：将切割好的螺栓进行加热处理，通过控制加热温度和保温时间，使钢材的晶粒细化，提高螺栓的强度和韧性。
3.成型：通过冷锻或热锻等方式，将加热处理好的钢材进行成型，形成U型螺栓的基本形状。
4.精加工：通过机械加工，对螺栓进行车、铣、钻等工序，使螺栓的形状和尺寸满足设计要求。
5.表面处理：对螺栓进行表面处理，一般采用镀锌、镀镍、磷化等方式，提高螺栓的耐腐蚀性和装饰性。
6.检验和包装：对加工好的螺栓进行严格的检验，包括外观、尺寸、力学性能等方面的检测。
合格的螺栓进行清洁和包装，以便于运输和使用。
三、质量控制在U型螺栓的加工过程中，需要进行严格的质量控制，确保产品满足设计和使用要求。
具体包括以下几个方面：1.原材料检验：对原材料进行化学成分、机械性能、硬度等方面的检验，确保原材料符合规定的要求。
2.加工过程控制：在每个加工工序中，需要进行工序间的各项参数和尺寸的测量，以及对产品的外观、表面质量进行检查。
3.终检：对最终加工好的产品，进行全面的检测，包括外观、尺寸、力学性能等方面的检测。
4.包装和标识：对合格的产品进行适当的包装，标明产品的尺寸、材料、批次号等信息，方便客户使用和管理。
总结起来，U型螺栓的加工流程包括原材料准备、加工工艺和质量控制等方面。
通过严格的加工工艺和质量控制，能够生产出具有良好性能和质量的U型螺栓产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高强度螺栓加工工艺为：热轧盘条－（冷拨）－球化（软化）退火－机械除鳞－酸洗－冷拨－冷锻成形－螺纹加工－热处理－检验
一.钢材设计
在紧固件制造中，正确选用紧固件材料是重要一环，因为紧固件的性能和其材料有着密切的关系。
如材料选择不当或不正确，可能造成性能达不到要求，使用寿命缩短，甚至发生意外或加工困难，制造成本高等，因此紧固件材料的选用是非常重要的环节。
冷镦钢是采用冷镦成型工艺生产的互换性较高的紧固件用钢。
由于它是常温下利用金属塑性加工成型，每个零件的变形量很大，承受的变形速度也高，因此，对冷镦钢原料的性能要求十分严格。
在长期生产实践和用户使用调研的基础上，结合GB/T6478-2001《冷镦和冷挤压用钢技术条件》GB/T699-1999《优质碳素结构钢》及目标JISG3507-1991《冷镦钢用碳素钢盘条》的特点，以8.8级，9.8级螺栓螺钉的材料要求为例，各种化学元素的确定。
C含量过高，冷成形性能将降低；太低则无法满足零件机械性能的要求，因此定为0.25％－0.55％。
Mn能提高钢的渗透性，但添加过多则会强化基体组织而影响冷成形性能；在零件调质时有促进奥氏体晶粒长大的倾向，故在国际的基础上适当提高，定为0.45％－0.80％。
Si能强化铁素体，促使冷成形性能降低，材料延伸率下降定为Si小于等于0.30％。
S.P.为杂质元素，它们的存在会沿晶界产生偏析，导致晶界脆化，损害钢材的机械性能，应尽可能降低，定为P小于等于0.030％，S小于等于0.035％。
B.含硼量最大值均为0.005％，因为硼元素虽然具有显著提高钢材渗透性等作用，但同时会导致钢材脆性增加。
含硼量过高，对螺栓，螺钉和螺柱这类需要良好综合机械性能的工件是十分不利的。
二.球化（软化）退火
沉头螺钉，内六角圆柱头螺栓采用冷镦工艺生产时，钢材的原始组织会直接影响着冷镦加工时的成形能力。
冷镦过程中局部区域的塑性变形可达60％－80％，为此要求钢材必须具有良好的塑性。
当钢材的化学成分一定时，金相组织就是决定塑性优劣的要害性因素，通常认为粗大片状珠光体不利于冷镦成形，而细小的球状珠光体可显著地提高钢材塑性变形的能力。
对高强度紧固件用量较多的中碳钢和中碳合金钢，在冷镦前进行球化（软化）退火，以便获得均匀细致的球化珠光体，以更好地满足实际生产需要。
对中碳钢盘条软化退火而言，其加热温度多选择在该钢材临界点上下保温，加热温度一般不能太高，否则会产生三次渗碳体沿晶界析出，造成冷镦开裂，而对于中碳合金钢的盘条采用等温球化退火，在AC1 (20-30)加热后，炉冷到略低于Ar1，温度约700摄氏度等温一段时间，然后炉冷至500摄氏度左右出炉空冷。
钢材的金相组织由粗变细，由片状变球状，冷镦开裂率将大大减少。
35\45\ML35\SWRCH35K钢软化退火温度一般区域为715－735摄氏度。
