螺丝工艺介绍
镀锌螺丝的知识点总结
镀锌螺丝的知识点总结一、镀锌螺丝的制造工艺镀锌螺丝的制造工艺主要分为原料准备、成型、热处理、表面处理、包装等几个环节。
1. 原料准备：镀锌螺丝的生产需要用到优质的碳素钢丝作为原料。
生产厂家会购买标准规格的碳素钢丝，并对其进行检测和筛选，确保原料的质量符合要求。
2. 成型：优质的碳素钢丝经过拉丝成型机器的加工，形成螺丝的基本形状。
在这一步骤中，需要设置好合适的拉丝机参数，保证产品的尺寸精准度。
3. 热处理：成型后的螺丝需要进行热处理，以提高其硬度和强度。
一般采用淬火、回火等工艺进行热处理，使螺丝的内部组织达到理想状态。
4. 表面处理：热处理后的螺丝表面会形成一层氧化层，这会影响镀锌的效果。
因此需要在螺丝表面进行脱脂、酸洗等处理，使表面清洁。
5. 镀锌：清洁后的螺丝放入镀锌槽中进行镀锌处理。
镀锌可以采用热浸镀锌或电镀锌的方法，使螺丝表面形成一层防腐层，提高螺丝的耐腐蚀性能。
6. 包装：镀锌螺丝经过检验合格后，进入包装环节。
普通包装一般采用塑料袋、纸箱等包装方式，以及标明产品型号、规格、数量等信息。
二、镀锌螺丝的特点1. 防腐蚀性能好：镀锌螺丝表面形成的锌层具有良好的防腐蚀性能，能够有效延长螺丝的使用寿命。
2. 耐磨损：镀锌螺丝表面硬度高，具有较好的耐磨损性能，适用于各种恶劣环境下的使用。
3. 美观：镀锌螺丝表面光滑、亮丽，长时间使用后依然能保持良好的外观。
4. 施工方便：镀锌螺丝的防腐蚀性能好，适用于室外、潮湿等环境下的使用，广泛应用于建筑、桥梁等领域。
5. 成本较低：相比于不锈钢螺丝，镀锌螺丝的制造成本较低，价格相对较为经济实惠。
三、镀锌螺丝的应用领域镀锌螺丝在建筑、机械、汽车、家具等领域有着广泛的应用。
1. 建筑行业：镀锌螺丝常用于建筑结构连接、家具固定、管道安装等方面，其防腐蚀性能使得其在室外使用时能够有效延长使用寿命。
2. 机械设备：在机械设备的安装、维修过程中，镀锌螺丝常用于零部件的组装和固定，具有良好的耐磨损性能。
螺丝表面工艺
螺丝表面工艺螺丝表面工艺是指对螺丝产品外观进行处理和装饰的一系列工艺过程。
螺丝作为一种常见的紧固件，广泛应用于各个领域，其外观的美观与否往往直接关系到产品的整体质感和品质形象。
因此，在生产过程中，对螺丝表面进行精细处理是非常重要的。
螺丝表面工艺主要包括以下几个方面：镀锌、镀镍、电镀、喷涂和热处理。
镀锌是将螺丝浸入熔化的锌中，使其表面覆盖一层锌层。
锌层可以有效防止螺丝表面受到氧化腐蚀，延长螺丝的使用寿命。
同时，锌层的银白色也可以增加螺丝的美观度。
镀镍是将螺丝浸入含有镍离子的溶液中，利用电解作用将镍离子还原到螺丝表面，形成一层均匀的镍层。
镍层具有耐腐蚀、耐磨损和美观的特点，可以提高螺丝的使用寿命和装饰效果。
电镀是利用电解原理，在螺丝表面镀上一层金属或合金的工艺。
常见的电镀材料有镍、铬、铜等。
电镀可以提高螺丝的抗腐蚀性能，增加其表面硬度，同时也可以增加螺丝的外观亮度，使其更具装饰性。
喷涂是将涂料喷洒在螺丝表面，形成一层均匀的涂层。
喷涂可以选择不同颜色和质地的涂料，根据不同的需求进行选择。
喷涂工艺简单、成本低，且可以实现多种颜色和效果，因此在螺丝的表面处理中应用广泛。
热处理是通过加热和冷却的工艺，改变螺丝的组织结构和性能。
热处理可以提高螺丝的强度和硬度，改善其耐磨性和耐腐蚀性，并且还可以消除螺丝内部的应力，提高其使用寿命。
除了以上几种主要的表面工艺外，还有一些其他的工艺可以用于螺丝表面的处理，如喷砂、抛光、镀银等。
这些工艺可以根据不同的需求选择使用，以达到最佳的效果。
螺丝表面工艺对于提高产品的质量和美观度起到了至关重要的作用。
通过合理选择和应用不同的表面工艺，可以使螺丝具有更好的耐腐蚀性、装饰性和机械性能，从而提高螺丝产品的市场竞争力。
在今后的生产过程中，需要不断探索和创新，以适应不同需求的螺丝表面工艺的应用。
螺丝磷化工艺介绍

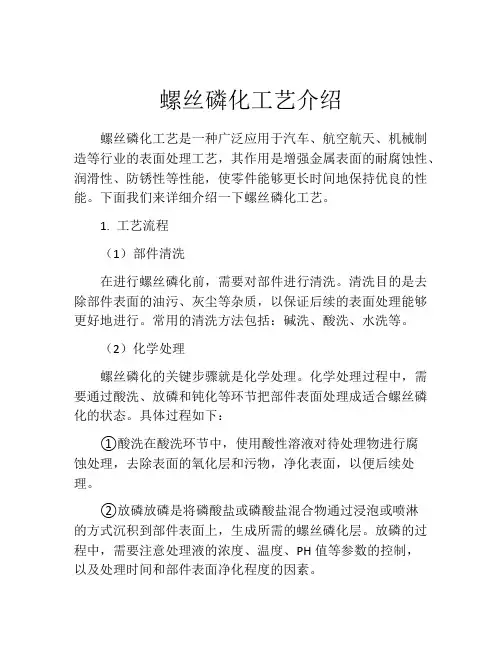

螺丝磷化工艺介绍螺丝磷化工艺是一种广泛应用于汽车、航空航天、机械制造等行业的表面处理工艺，其作用是增强金属表面的耐腐蚀性、润滑性、防锈性等性能，使零件能够更长时间地保持优良的性能。
下面我们来详细介绍一下螺丝磷化工艺。
1. 工艺流程（1）部件清洗在进行螺丝磷化前，需要对部件进行清洗。
清洗目的是去除部件表面的油污、灰尘等杂质，以保证后续的表面处理能够更好地进行。
常用的清洗方法包括：碱洗、酸洗、水洗等。
（2）化学处理螺丝磷化的关键步骤就是化学处理。
化学处理过程中，需要通过酸洗、放磷和钝化等环节把部件表面处理成适合螺丝磷化的状态。
具体过程如下：①酸洗在酸洗环节中，使用酸性溶液对待处理物进行腐蚀处理，去除表面的氧化层和污物，净化表面，以便后续处理。
②放磷放磷是将磷酸盐或磷酸盐混合物通过浸泡或喷淋的方式沉积到部件表面上，生成所需的螺丝磷化层。
放磷的过程中，需要注意处理液的浓度、温度、PH值等参数的控制，以及处理时间和部件表面净化程度的因素。
③钝化钝化是使用铬酸盐或钨酸盐等物质对已沉积的磷酸盐进行化学反应处理，使表面呈现出黑色或浅黄色。
钝化的作用是保护磷化层，增强其耐腐蚀性。
（3）水洗化学处理后，需要将部件经过水洗，去除表面化学处理残留物，以便下一步的后续处理。
（4）烘干经过水洗后，部件需要通过烘干的方式去除表面水分。
（5）涂油在螺丝磷化处理结束后，需要对部件进行涂油处理，以进一步增强其耐腐蚀性和润滑性。
2. 工艺参数在进行螺丝磷化处理时，需要根据材质、形状和要求等因素进行不同的工艺参数选择。
一般来说，影响螺丝磷化效果的因素有：（1）化学处理液浓度化学处理液浓度直接影响磷化层的质量和厚度。
如果浓度过低，磷化层厚度会减少，抗腐蚀性降低；如果浓度过高，磷化层会变厚，但表面会产生“白霜”。
（2）处理液PH值处理液PH值是指处理液呈酸性、中性或碱性的程度。
不同金属表面对酸度有不同的适应性，所以处理液的PH值需要根据不同金属来进行调整。
螺丝的成型工艺
螺丝的成型工艺一、常用的螺丝的种类螺丝的种类可以按照牙型，头型，槽型以及带华司来划分1、按照螺丝的牙型，螺丝可以分为机械牙螺丝和自攻牙螺丝机械牙螺丝又可以分为公制牙和英制牙。
公制牙常常用螺丝的外径来标示，如M2，单位为毫米，后面可以加上螺纹的螺距，当螺距为默认螺距时，可以省略不写。
英制牙，单位则是英寸，如6#-32。
自攻螺丝则分为单牙和双牙，单牙一般用于金属件之间的连接，而双牙则用于塑胶件之间的连接。
2、按照螺丝的头型，螺丝可以分为平圆头型，扁圆头型，球面中柱头型，色拉头型以及六角头型的螺丝等。
3、按照螺丝的槽型，螺丝可以分为一字槽型，十字槽型，一/十字槽型，米字槽型，梅花槽型以及内六角槽型的螺丝。
一/十字螺丝的扭力测试需要用一/十字扭力起子头来测试。
4、螺丝还可以按照所带华司的不同来分类，弹介的作用：提供一个预压力，有效防止螺丝松脱。
二、常用的螺丝的成型工艺螺丝的常用加工工艺分为五步：1、准备线材，通常是买的线材2、用冷镦机打出螺丝的头型，槽型3、用搓丝机搓出螺丝的螺牙4、对螺丝进行热处理5、对螺丝进行电镀，通常是镀锌，镍，锡等。
螺丝的主要外形特征包括：螺丝头，槽，有效牙区，无牙区，束尾。
螺丝在搓丝之前是螺胚，螺胚的加工工艺主要分为三步：1、剪料，主要是剪出一定长度的线材2、一冲，冲出螺丝头部和束尾的大概的形状3、二冲成型，螺丝的最终成型螺丝的束尾主要有两种加工工艺：冷镦机打出来和搓丝机搓出来螺丝的一字槽的成型工艺有三种：1、模具直接加工成型效率高，加工快，加工的槽容易形成外八字2、铣床加工成型槽型标准，美观，但是加工较慢，不适合大量生产3、自动割槽机加工成型加工效率较高，容易产生毛边。
螺栓生产工艺流程
螺栓生产工艺流程螺栓是一种常用的紧固件，其生产工艺流程通常包括原材料准备、冷镦、热处理、螺纹加工、表面处理和包装等几个环节。
下面将详细介绍螺栓的生产工艺流程。
首先是原材料准备。
螺栓的主要原材料是碳素钢或合金钢丝材，需要根据不同规格的螺栓选择不同直径和材质的钢丝材料，然后进行切割或拉拔成合适长度的工件。
接下来是冷镦。
冷镦是将钢丝材料通过拉伸机沿着轴线方向进行冷加工，将圆形截面的钢丝材料通过模具冷镦成螺栓的毛坯。
冷镦过程中需要注意加工参数的控制，如冷镦力、冷镦长度和冷镦速度等，以保证螺栓的几何尺寸和力学性能。
然后是热处理。
热处理是对冷镦成型的螺栓进行退火、淬火和调质等热处理工艺，以使螺栓具有良好的力学性能和物理性能。
其中，退火工艺可以消除冷变形应力，淬火工艺可以提高螺栓的硬度，调质工艺可以提高螺栓的韧性和强度。
接下来是螺纹加工。
螺纹加工是将热处理后的螺栓加工成具有螺纹的零件。
螺纹加工通常包括切割螺纹和滚压螺纹两种方式。
切割螺纹是通过螺丝刀具沿着螺栓轴线方向切削成型，滚压螺纹是通过专用的滚轮滚压进行成型。
螺纹加工需要控制好切削或滚压的力度、速度和深度等参数，确保螺纹的精度和质量。
然后是表面处理。
表面处理是为了提高螺栓的耐腐蚀性和耐磨性，通常包括镀锌、镀铬、热浸镀锌等工艺。
这些工艺可以形成一层保护膜，减少螺栓与外界环境的接触，防止腐蚀和磨损。
最后是包装。
包装是将螺栓进行分类、计量和包装，并附上产品标识和质量合格证明等。
通常采用塑料袋包装或盒子包装，然后进行打包和储运。
以上就是螺栓生产工艺流程的简要介绍。
通过原材料准备、冷镦、热处理、螺纹加工、表面处理和包装等环节的操作，可以生产出具有一定力学性能和表面质量的螺栓产品。
不同规格和要求的螺栓可能会有所不同，但总体的生产流程是相似的。
螺丝制作工艺
螺丝制作工艺
螺丝是一种常见的紧固件，广泛应用于各种机械设备和建筑结构中。
螺丝的制作工艺主要包括以下几个步骤：
1. 原材料选择：螺丝的常见原材料包括碳钢、不锈钢、合金钢等。
根据不同的用途和要求，选择合适的原材料。
2. 材料处理：将原材料加工成粗螺杆或钢丝，并进行热处理、表面处理等工艺。
3. 冷镦成型：将粗螺杆或钢丝经过多道轧制、拉拔等工艺，冷镦成螺丝的基本形状。
4. 热处理：对螺丝进行退火、淬火等工艺，提高螺丝的强度和韧性。
5. 表面处理：螺丝表面可进行镀锌、镀铬、喷涂等处理，以提高其抗腐蚀性和外观质量。
6. 检测包装：对螺丝进行严格的尺寸、外观、机械性能等方面的检测，合格后进行包装。
以上是螺丝制作工艺的基本流程，不同类型和规格的螺丝可能有所差异。
螺丝的制作工艺需要严格遵循工艺规程和质量标准，以确保螺丝的质量和使用寿命。
- 1 -。
螺丝制作工艺及设计准则详述
马达
板
螺丝
杆部直线 运动
旋转头螺旋运动
一、螺丝基础知识
C.螺纹的发展史
机牙螺丝(Machine Screw) 自攻螺丝(Self Tapping Screw) 自钻螺丝(Self Drilling Tapping Screw)
一、螺丝基础知识
机牙螺纹 装配时先在装配物上钻孔攻牙, 所攻内牙与螺丝的外牙规格一 致,使用较小力矩装配。 自攻螺纹 装配时先在装配物上钻孔,不需 攻内牙,使用较大力矩装配。 自钻螺纹 直接在装配物上使用,螺丝钻孔 攻牙一次成型。
螺丝渗碳热处理后组织
二、螺丝工艺流程
热处理工序
通过渗碳处理,使螺丝表面及中心抗压,抗断能力增加. 淬火炉的温度一般是880℃,渗碳所用到的气体是甲醇.丙酮. 普通螺丝所需热处理的一般是2-3小时.经过为、淬火后螺丝 硬度很高,此时螺丝较脆，需用水或油进行冷却,然后 将螺丝进行回火.回火后螺丝的表层硬度为HV450-550, 芯部硬度为HV230-380螺丝会较有韧性. 一般情况下，机械牙螺丝不需热处理，因此机械性能要求很低，通常情况下，也不需做此方面的测试。但有强度等级情况下，均需做热处理（调质），其机械性能要求很高。但要求相对统一，具体可参照ISO898-1，ISO 898-7或GB/T3098.1-2000标准。调质产品没有表面硬度与心部硬度之说.
三、螺丝材质
（二）不锈钢。性能等级：45，50，60，70，80 主要分奥氏体（18%Cr、8%Ni）耐热性好，耐腐蚀性好，可焊性好。A1，A2，A4马氏体、13%Cr耐腐蚀性较差，强度高，耐磨性好。C1，C2，C4铁素体不锈钢。18%Cr镦锻性较好，耐腐蚀性强于马氏体。目前市场上进口材料主要是日本产 品。主要为SUS302、SUS304、SUS316。 （三）铜。常用材料为黄铜…锌铜合金。市场上主要用H62、H65、H68铜做标准件。 材料中各元素对钢性质的影响 1、碳（C）：提高钢件强度尤其是其热处理性能，但随着含碳量的增加，塑性和韧性下降并会影响到钢件的冷镦性能及焊接性能。
螺丝的表面处理工艺
螺丝的表面处理工艺螺丝是我们日常生活中常见的紧固件，广泛应用于各种结构和设备中。
为了提高螺丝的防腐蚀能力、增加美观度和提高其功能性，表面处理工艺是必不可少的。
本文将介绍常见的螺丝表面处理工艺，包括镀锌、热浸镀锌、镀铬、氧化处理、钝化处理、磷化处理、电镀和抛光。
1.镀锌镀锌是一种常见的螺丝表面处理工艺，其主要目的是提高螺丝的防腐蚀能力。
镀锌工艺分为热镀锌和电镀锌两种，其中热镀锌适用于大型螺丝，而电镀锌则适用于小型的螺丝。
镀锌过程中，需要控制锌层的厚度和均匀性，以确保其防腐蚀效果和使用寿命。
2.热浸镀锌热浸镀锌是一种将螺丝浸入熔融的锌浴中，使锌层在螺丝表面形成的一种表面处理工艺。
与其他镀锌工艺相比，热浸镀锌具有更强的防腐蚀能力和更好的美观度。
在热浸镀锌过程中，需要保证锌浴的温度和浸镀时间的控制，以获得均匀且无气泡的锌层。
3.镀铬镀铬是一种用于提高螺丝表面硬度和耐磨性的表面处理工艺。
镀铬可以增强螺丝的抗腐蚀性，并提高其光滑度和反射率。
镀铬过程中，需要控制铬层的厚度和均匀性，以防止出现亮点和条纹等问题。
4.氧化处理氧化处理是一种将螺丝表面形成一层氧化膜的表面处理工艺。
氧化处理可以提高螺丝的耐腐蚀性和美观度，同时还可以增强其表面的摩擦力。
在氧化处理过程中，需要控制氧化膜的厚度和致密度，以确保其防腐蚀效果和使用寿命。
5.钝化处理钝化处理是一种在螺丝表面形成一层钝化膜的表面处理工艺。
钝化处理可以增强螺丝的耐腐蚀性和抗疲劳性，同时还可以避免螺丝出现生锈和腐蚀等问题。
在钝化处理过程中，需要控制钝化膜的厚度和致密度，以确保其防腐蚀效果和使用寿命。
6.磷化处理磷化处理是一种在螺丝表面形成一层磷化膜的表面处理工艺。
磷化处理可以提高螺丝的耐腐蚀性和美观度，同时还可以增强其表面的附着力和润滑性。
在磷化处理过程中，需要控制磷化膜的厚度和致密度，以确保其防腐蚀效果和使用寿命。
7.电镀电镀是一种利用电解原理在螺丝表面形成一层金属或合金镀层的表面处理工艺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（一）、大径/牙外径（D、d）：为外螺纹牙顶或内螺纹牙底重合的假想圆柱直径。螺纹大 径基本代表螺纹尺寸的公称直径。 （二）、中径（D2、d2）：D2=d2=D（d）－2x3H/8 ,式中H为原始三角形高： （三）、小径/牙底径（D1、d1）：为外螺纹牙顶或内螺纹牙顶相重合的假想圆柱的直径。 （四）、螺距（P）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或两相邻牙谷间 的距离。在英制中以每一英寸（25.4 mm）内的牙数来表明牙距（如下图、下表）。 （五）、螺纹旋合长度：为两相配合螺纹，沿螺纹轴方向相互旋合部分的长度。
降低连接成本
要降低连接成本的关键就是要删
除那些低效率的工序与不必要的
部件。当三角自攻螺丝锁进物件
缓解螺纹磨损与切屑问题 ;减少螺纹线之 间的干涉 ;提供了不间断的塑性流动，改 善连接完整性 具有代替性 ;标准的螺纹系列使用权其可 以用机牙螺丝来替代。 ;设计上就允许紧 固件的拆出与替换 阻止振动状态时的连接松动 ;三角自攻螺 丝的机械性、自锁特性，大改善了振动情 形下的松动能力。一个独特的三角外轮 廓，使得安装时材料流向那些螺纹中间的 缓冲区内，进而提供一个可靠的配合和很 高的退出力矩。 ;螺纹退出力矩达到
耐落防松原理是利用工程塑胶以特殊技术将工程塑胶附著于螺丝牙面上,
使螺丝螺帽在锁紧过程中工程塑胶被压挤产生强大反作用力,增加螺牙间
之摩擦力提供了对振动的绝对阻力,可撤底解决螺丝螺帽松动问
题.
其具有
1.强力防松机能
2.重复使用机能
3.不松动的调整机能
4.不怕汽油,机油,黄油.及各种溶剂
5.可止漏,接触部位永不生锈. 6.轻量化,作业方便.
普通螺纹：牙形为三角形，用于连接或紧固零件。普通螺纹按螺距 分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
传动螺纹：牙形有梯形、矩形、锯形及三角形等。 密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
牙型 通过螺纹轴线
剖面上的螺纹的轮 廓形状。
它主要有三角 形、梯形、锯齿形 和矩形等。
螺纹有单线和双线之分。 单线螺纹：沿一条螺旋线形成的螺纹。
H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。G位置 基本偏差用于特殊场合，如较厚的镀层，一般很少用。
2、g常用来镀5-8um的薄镀层，如产品图纸要求是6h的螺丝，其镀前螺纹采用6g的公 差带。
3、螺纹配合最好组合成 H/g、H/h或G/h，对于螺丝、螺母等精制紧固件螺纹，标准 推荐采用6H/6g的配合。
1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。 2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。 3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键 设计。 4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。1A级公差比2A级公差 大50%，比3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。1B级比2B级大 50%，比3B级大75%。 公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、 7H。（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H 和h的基本偏差为零。G的基本偏差为正值，e、f和g的基本偏差为负值。
深:
注: 头部的槽位可根据需求做成:一字槽、十字槽、一字十字槽、梅花槽、内六角槽等; 螺纹部分也可做成：机械牙、自攻牙（B牙、P牙、三角牙等）
沉头类(JMF.DMF,AMF) 图形:
☆
深:0.91 1.43
注: 头部的槽位可根据需求做成: 一字槽、十字槽、一字十字槽、 梅花槽、内六角槽等;
螺纹部分也可做成：机械牙、 自攻牙（B牙、P牙、三角牙等）
时，自动成形了相适应的螺纹 线，那些昂贵的自动攻牙设备及 攻牙工序就不再需要了。 改善装配作业
我们在安装普通自攻螺丝时，常 常需要很高的力矩值来克服磨擦 力，三角自攻螺丝独特的断面形 状，被用来减小磨擦力。相对小 的力矩就足以使螺丝安装到位。 随着三角螺丝的转动，有强度的、 有硬度的母体螺纹线也被成形出 来。
HV230-380螺丝会较有韧性.
•5. 电镀
通过电流与锌板 (或镍板)之间的相互作用,形成保护膜,达到抗 化学反应的效果.同时达到美化外观的效果.螺丝电镀所需的时
间一般是1.5~2小時. 一般电镀镀种为：镍(NI) 螺丝外观 很光泽,但此螺丝容易氧化；锌：白锌(ZW) 蓝锌(ZN) 黑锌(ZB). 彩锌(ZC) 镀锌螺丝抗氧化能力強.
打头成型 通过模具之间的相互作用,使之成型.
第 一 步
剪料
一冲
主模
螺丝初 胚成型
二冲 (十字針)
螺丝 光钉成型
线模
D C A
B L
剪刀
主模
A E D
B L
说明：
可根据客户的需求进行设计,常用 的头型为Ｐ头，Ｂ头Ｆ头Ｔ头等
常用的槽型有十字槽，一字槽， 梅花槽，内六角槽等
盘头类 (JMP.DMP,AMP) 图形:
多线螺纹：沿两条以 上螺旋线形成的螺纹。
螺距 螺纹上相邻牙在中径上对应点的轴向距离。
螺纹旋向
螺纹有右旋和左旋。 判定方法： 沿旋进方向观察时， 顺时针旋转时旋入的螺 纹为右螺纹。逆时针旋 转时旋入的螺纹为左螺 纹。
对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等 级： 1B、2B和3B级，全部都是间隙配合。等级数字越高，配合越紧。在英制螺纹 中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
： 1、碳（C）：提高钢件强度，尤其是其热处理性能，但随着含碳量的增加
，塑性和韧性下降，并会影响到钢件的冷镦性能及焊接性能。 2、锰（Mn）：提高钢件强度，并在一定程度上提高可淬性。即在淬火时
增加了淬硬渗入的强度，锰还能改进表面质量，但是太多的锰对 延展性和可焊性不利。并会影响电镀时镀层的控制。 3、镍（Ni）：提高钢件强度，改善低温下的韧性，提高耐大气腐蚀能力 ，并可保证稳定的热处理效果，减小氢脆的作用。 4、铬（Cr）：能提高可淬性，改善耐磨性，提高耐腐蚀能力，并有利于 高温下保持强度。 5、钼（Mo）：能帮助控制可淬性，降低钢对回火脆性的敏感性，对提高 高温下的抗拉强度有很大影响。 6、硼（B）：能提高可淬性，并且有助于使低碳钢对热处理产生预期的反 应。 7、矾（V）：细化奥氏体晶粒，改善韧性。 8、硅（Si）：保证钢件的强度，适当的含量可以改善钢件塑性和韧性。
精亿香港五金有限公司 东莞欧亿电子五金有限公司
螺丝工艺介绍
目錄
螺丝制造流程 原材料简介 螺丝成型原理 螺纹基础知识 耐落简介
制造流程图
抽线
Skin Pass
打头
Head Forming
搓牙
Thread Rolling
热处理
Heat Treatment
表面处理
Electroplating
大径代号为 D和d
小径代号为 D1和d1
中径代号为 D2和d2
重点内容讲解：
P (双牙)
B (单牙)
C (细牙)
三角牙
S (细牙)
牙型 分类
圆牙
B 平牙
AB 尖尾
A 尖尾
割尾
尖尾
机械牙
三角S
三角C
三角B
三角P
螺丝外观 尾部特征 螺牙角度 锁合产品 效率 保持力 适用材质
P牙
45度
塑胶件
快
大
一般可
塑树脂
B牙
60度
塑胶件
普通
普通
一般可 塑树脂
B牙
60度
塑胶件
普通
小
热硬化
树脂
S牙 C牙
60度 60度
铁板类
快
铁板类
快
大
SPCC
SECC
大
SPCC SECC
机械 牙
60度
铁板类
快
小
SPCC
SECC
三角自攻螺丝独特的近似三角形断面轮廓，
提供了嵌入式自攻、自锁装置。无需任何弹
选择三 角牙的 理由
垫就可以改善发生振动时的锁紧效果，因而 连接更可靠，还节省了昂贵的攻牙装置与作 业，又降低了直接成本。
点蓝色耐落,4-6 颗牙(90°Min)
Clamp Load
Bearing Surface
Bolt Service Load
Bolt Strength Tensile Loads
Shear Loads
Spring Rate
Clearance Holes
Tightening Method
螺絲鬆動的原因
通过活动牙板与固定牙板的相互作用, 使之牙纹成型.
第
二 步
螺丝光钉 成型
牙板搓牙
螺丝成型
螺纹定义：圆柱或圆锥表面上沿着螺旋线形成的 具有规定牙型的连续突起或沟槽。
螺纹分为外螺纹和内螺纹两种。
在圆柱或圆锥外表面上形成的
螺纹叫外螺纹。
在圆柱或圆锥内表面上 形成的螺纹叫内螺纹。
螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。根据 其结构特点和用途可分为三大类：
，CH38F，1039，40ACR等。主要用于8级螺母、8.8级螺栓及8.8级内六角产品。 3、高碳钢C%>0.6%。目前市场上基本没使用 4、合金钢：在普碳钢中加入合金元素，增加钢材的一些特殊性能：如35、40
铬钼、SCM435，10B21。 （二）不锈钢。性能等级：45，50，60，70，80 主要分奥氏体（18%Cr、8%Ni）耐热性好，耐腐蚀性好，可焊性好。A1，A2
选别
不良品
Sorting
包裝
出货
