ABAQUS基本操作一
ABAQUS有限元软件基本操作说明
ABAQUS有限元软件基本操作说明1. 创建模型：在ABAQUS中，首先需要创建一个新的模型。
选择“File”->“New Model”创建模型文件，并选择合适的单位系统。
2. 创建几何体（Part）：使用几何建模工具创建模型的几何体。
可以使用直线、圆弧、矩形等基本图形进行绘制，也可以通过导入CAD模型等方式创建几何体。
3. 定义材料：在“Material”模块中定义模型中使用的材料性质。
可以选择现有的材料库中的材料，也可以自定义材料。
4. 定义截面：如果需要进行截面分析，可以在“Section”模块中定义截面属性。
可以选择现有的截面属性，也可以自定义截面。
5. 定义装配体（Assembly）：在“Assembly”模块中将几何体组装成一个完整的模型。
可以使用约束条件和连接等工具来确保几何体之间的正确连接关系。
6. 设定边界条件：在“Step”模块中定义分析步骤和分析类型。
可以设置约束条件、边界条件和加载条件等。
7. 网格划分：在“Mesh”模块中对几何体进行网格划分。
可以选择不同类型的网格单元，如线单元、面单元或体单元，以及设置网格密度。
8. 定义分析参数：在“Job”模块中定义分析的名称、输出结果的选项以及其他分析参数。
可以设置分析的时间步长、收敛准则和输出变量等。
9. 运行分析：点击“Run”按钮运行分析。
可以选择单步分析或自动迭代分析。
在运行分析过程中，可以观察到模型的应力、位移、变形等结果。
10. 分析结果查看：完成分析后，可以使用“Visualization”模块查看分析结果。
可以绘制应力云图、应变云图、位移矢量图等，并对结果进行后处理和分析。
以上是ABAQUS的基本操作步骤，当然还有更高级的操作和功能。
在使用ABAQUS时，需要对力学和有限元方法有一定的了解，并在实践中不断积累经验。
abaqus教程
Abaqus教程简介Abaqus是一款非常强大的有限元分析软件，广泛应用于工程领域。
本教程将介绍Abaqus的基本使用方法和常见操作，帮助读者快速入门并能够独立完成简单的分析任务。
安装与运行安装Abaqus在开始学习Abaqus之前，首先需要下载并安装软件。
Abaqus有不同的版本，可根据自己的操作系统选择合适的版本进行下载。
在安装过程中需要选择安装路径和相关的附加模块，根据自己的需求进行选择。
启动Abaqus完成安装后，可以通过以下步骤来启动Abaqus：1.打开Abaqus安装路径下的启动器（通常为一个图标或快捷方式）；2.运行启动器后，Abaqus的主界面将会出现。
创建模型在Abaqus中，模型由三个基本组件构成：几何模型、材料属性和加载条件。
下面将介绍如何创建这些组件。
创建几何模型1.在Abaqus的主界面上选择“Create Model”；2.选择适当的几何模型创建工具，如绘制直线、绘制曲线、创建面等；3.使用绘图工具按照实际的模型要求创建几何模型。
定义材料属性在完成几何模型的创建后，需要为模型定义材料属性，包括材料的弹性模量、泊松比等参数。
添加加载条件除了几何模型和材料属性，还需要添加加载条件来模拟实际工程中的加载情况。
例如，可以定义节点上的外力、支座条件等。
设置分析类型在完成模型的创建后，需要设置分析类型来指定Abaqus需要解算的问题类型。
Abaqus支持多种分析类型，包括静力学、动力学、热传导等。
根据实际需求选择适当的分析类型，并设置相应的求解参数。
运行分析设置完分析类型和求解参数后，可以运行分析来得到结果。
在Abaqus中，可以通过以下步骤来运行分析：1.点击“Run”按钮，在弹出的对话框中指定求解器和分析步数；2.点击“OK”开始运行分析。
结果后处理一旦分析完成，可以对结果进行后处理，包括绘制应力/应变云图、查看位移结果等。
Abaqus提供了丰富的后处理工具和功能，可以帮助用户深入分析并理解模型的响应。

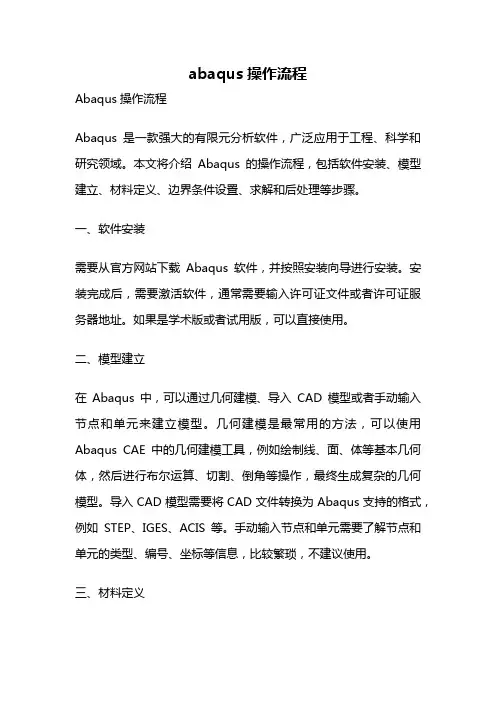

abaqus操作流程
abaqus操作流程Abaqus操作流程Abaqus是一款强大的有限元分析软件，广泛应用于工程、科学和研究领域。
本文将介绍Abaqus的操作流程，包括软件安装、模型建立、材料定义、边界条件设置、求解和后处理等步骤。
一、软件安装需要从官方网站下载Abaqus软件，并按照安装向导进行安装。
安装完成后，需要激活软件，通常需要输入许可证文件或者许可证服务器地址。
如果是学术版或者试用版，可以直接使用。
二、模型建立在Abaqus中，可以通过几何建模、导入CAD模型或者手动输入节点和单元来建立模型。
几何建模是最常用的方法，可以使用Abaqus CAE中的几何建模工具，例如绘制线、面、体等基本几何体，然后进行布尔运算、切割、倒角等操作，最终生成复杂的几何模型。
导入CAD模型需要将CAD文件转换为Abaqus支持的格式，例如STEP、IGES、ACIS等。
手动输入节点和单元需要了解节点和单元的类型、编号、坐标等信息，比较繁琐，不建议使用。
三、材料定义在Abaqus中，需要定义材料的力学性质，例如弹性模量、泊松比、屈服强度等。
可以选择预定义的材料模型，例如线弹性、非线性弹性、塑性等，也可以自定义材料模型。
自定义材料模型需要了解材料的本构关系，例如应力-应变曲线，可以通过实验或者理论计算得到。
四、边界条件设置在Abaqus中，需要设置边界条件，包括约束和载荷。
约束是指模型的某些部分不能移动或者旋转，例如固定支座、铰链等。
载荷是指模型受到的外部力或者压力，例如重力、风荷载、温度载荷等。
可以选择预定义的边界条件，例如固定支座、均布载荷等，也可以自定义边界条件。
自定义边界条件需要了解模型的物理特性和边界条件的作用方式。
五、求解在Abaqus中，需要进行求解，即求解模型的应力、应变、位移等物理量。
可以选择不同的求解器，例如标准求解器、隐式求解器、动态求解器等，也可以选择不同的求解方法，例如直接法、迭代法等。
求解过程中需要注意模型的收敛性和稳定性，如果模型不收敛或者不稳定，需要调整求解器和求解参数。

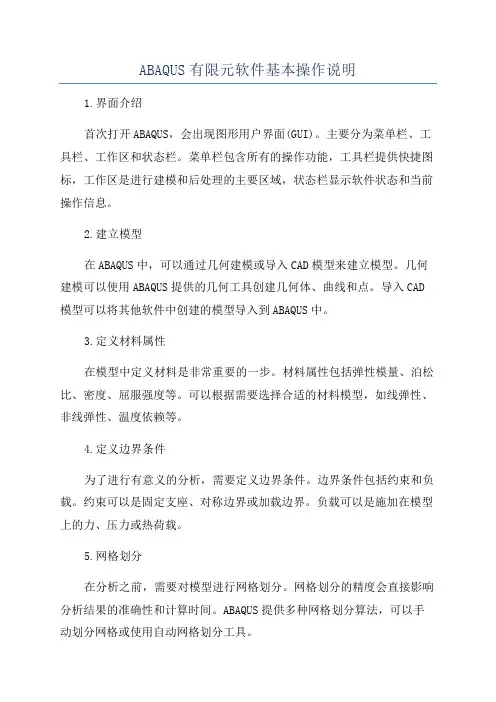

ABAQUS有限元软件基本操作说明
ABAQUS有限元软件基本操作说明1.界面介绍首次打开ABAQUS，会出现图形用户界面(GUI)。
主要分为菜单栏、工具栏、工作区和状态栏。
菜单栏包含所有的操作功能，工具栏提供快捷图标，工作区是进行建模和后处理的主要区域，状态栏显示软件状态和当前操作信息。
2.建立模型在ABAQUS中，可以通过几何建模或导入CAD模型来建立模型。
几何建模可以使用ABAQUS提供的几何工具创建几何体、曲线和点。
导入CAD 模型可以将其他软件中创建的模型导入到ABAQUS中。
3.定义材料属性在模型中定义材料是非常重要的一步。
材料属性包括弹性模量、泊松比、密度、屈服强度等。
可以根据需要选择合适的材料模型，如线弹性、非线弹性、温度依赖等。
4.定义边界条件为了进行有意义的分析，需要定义边界条件。
边界条件包括约束和负载。
约束可以是固定支座、对称边界或加载边界。
负载可以是施加在模型上的力、压力或热荷载。
5.网格划分在分析之前，需要对模型进行网格划分。
网格划分的精度会直接影响分析结果的准确性和计算时间。
ABAQUS提供多种网格划分算法，可以手动划分网格或使用自动网格划分工具。
6.定义分析类型7.运行分析在进行分析之前，需要选择合适的求解器。
ABAQUS提供了多种求解器，包括标准求解器和显式求解器。
选择求解器后，点击运行按钮开始分析。
分析过程中，可以查看日志文件和状态栏中的信息以监控分析进度和结果。
8.后处理分析完成后，可以使用ABAQUS提供的后处理工具进行结果分析。
后处理工具可以显示位移、应力、应变、应力云图等结果，并可以生成动画和报表。
可以对结果进行可视化处理和导出。
9.优化和参数化10.提供的帮助资源以上是ABAQUS软件的基本操作说明。
虽然刚开始可能会有一些困难，但通过不断实践和学习，可以熟练掌握ABAQUS的使用方法，并利用其进行各种工程分析。

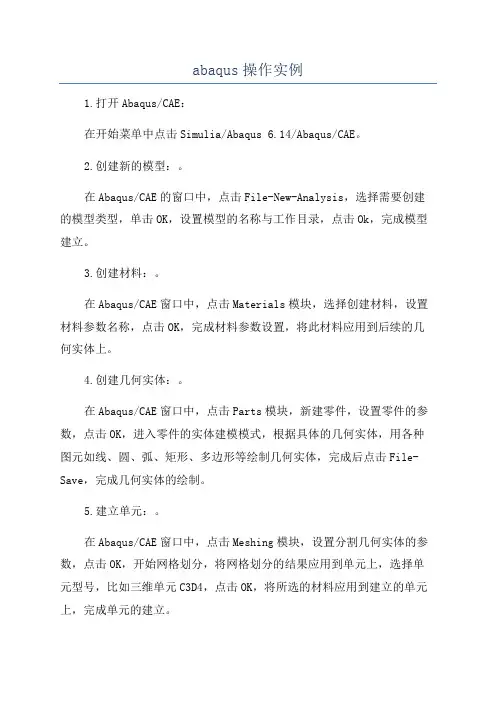

abaqus操作实例
abaqus操作实例
1.打开Abaqus/CAE：
在开始菜单中点击Simulia/Abaqus 6.14/Abaqus/CAE。
2.创建新的模型：。
在Abaqus/CAE的窗口中，点击File-New-Analysis，选择需要创建的模型类型，单击OK，设置模型的名称与工作目录，点击Ok，完成模型建立。
3.创建材料：。
在Abaqus/CAE窗口中，点击Materials模块，选择创建材料，设置材料参数名称，点击OK，完成材料参数设置，将此材料应用到后续的几何实体上。
4.创建几何实体：。
在Abaqus/CAE窗口中，点击Parts模块，新建零件，设置零件的参数，点击OK，进入零件的实体建模模式，根据具体的几何实体，用各种图元如线、圆、弧、矩形、多边形等绘制几何实体，完成后点击File-Save，完成几何实体的绘制。
5.建立单元：。
在Abaqus/CAE窗口中，点击Meshing模块，设置分割几何实体的参数，点击OK，开始网格划分，将网格划分的结果应用到单元上，选择单元型号，比如三维单元C3D4，点击OK，将所选的材料应用到建立的单元上，完成单元的建立。
6.给予边界条件：。
在Abaqus/CAE窗口中，点击BCs模块，根据具体的分析方案，为几何实体的边界设置边界条件，比如设置位移边界，压力边界等，选择节点或单元，应用边界条件，点击OK，完成边界条件的设置。
ABAQUS使用手册

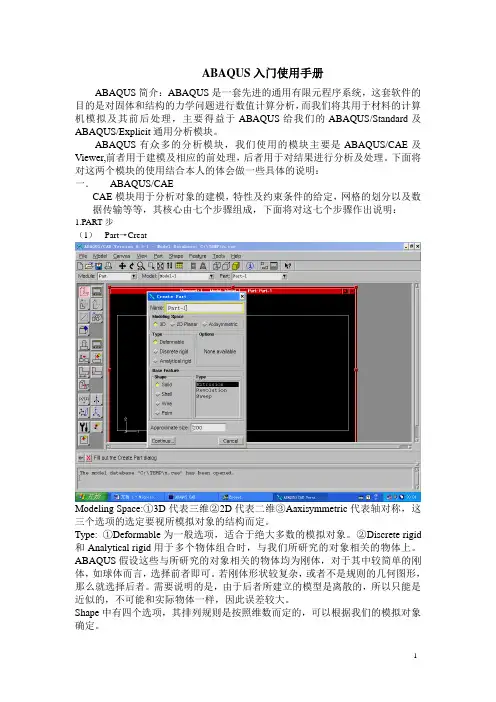

ABAQUS入门使用手册ABAQUS简介：ABAQUS是一套先进的通用有限元程序系统，这套软件的目的是对固体和结构的力学问题进行数值计算分析，而我们将其用于材料的计算机模拟及其前后处理，主要得益于ABAQUS给我们的ABAQUS/Standard及ABAQUS/Explicit通用分析模块。
ABAQUS有众多的分析模块，我们使用的模块主要是ABAQUS/CAE及Viewer,前者用于建模及相应的前处理，后者用于对结果进行分析及处理。
下面将对这两个模块的使用结合本人的体会做一些具体的说明：一．ABAQUS/CAECAE模块用于分析对象的建模，特性及约束条件的给定，网格的划分以及数据传输等等，其核心由七个步骤组成，下面将对这七个步骤作出说明：1.PART步（1）Part→CreatModeling Space:①3D代表三维②2D代表二维③Aaxisymmetric代表轴对称，这三个选项的选定要视所模拟对象的结构而定。
Type:①Deformable为一般选项，适合于绝大多数的模拟对象。
②Discrete rigid 和Analytical rigid用于多个物体组合时，与我们所研究的对象相关的物体上。
ABAQUS假设这些与所研究的对象相关的物体均为刚体，对于其中较简单的刚体，如球体而言，选择前者即可。
若刚体形状较复杂，或者不是规则的几何图形，那么就选择后者。
需要说明的是，由于后者所建立的模型是离散的，所以只能是近似的，不可能和实际物体一样，因此误差较大。
Shape中有四个选项，其排列规则是按照维数而定的，可以根据我们的模拟对象确定。
Type:①Extrusion用于建立一般情况的三维模型②Revolution建立旋转体模型③Sweep用于建立形状任意的模型。
Approximate size:在此栏中设定作图区的大致尺寸，其单位与我们选定的单位一致。
设置完毕，点击Continue进入作图区。
（2）Part→Creat→Continue这时，使用界面左侧的工具栏便可以作出点、线、面以组成我们所需要的图形。
ABAQUS使用解答_
ABAQUS使用解答_一、基本使用方法1.创建模型：在ABAQUS中，可以使用预处理器（CAE）来创建模型。
首先选择合适的模型空间（2D或3D），然后使用状态工具栏中的几何和网格工具创建模型的几何形状。
可以通过绘制、拖拽和旋转等操作来创建各种几何体。
在创建几何形状后，可以使用网格工具对模型进行网格划分，以便进行有限元分析。
2.定义材料属性：在进行有限元分析之前，需要定义材料的物理属性。
通过材料属性对话框，可以选择合适的材料模型，并设置材料的弹性模量、泊松比、密度等参数。
3.设置加载和边界条件：在模型准备好之后，需要定义加载和边界条件。
通过边界条件对话框，可以选择合适的边界条件，并设置加载的类型和大小。
ABAQUS提供了丰富的加载和边界条件选项，可以满足不同分析需求。
4.运行分析：设置好加载和边界条件后，可以使用分析工具栏中的求解器运行有限元分析。
ABAQUS支持静力学、动力学、热力学等各种类型的分析。
在运行分析前，需要选择合适的求解器和求解选项，并设置分析的时间步长、收敛标准等参数。
5.结果后处理：分析完成后，可以使用后处理工具来查看和分析分析结果。
ABAQUS提供了各种后处理选项，包括位移、应力、变形、温度等。
可以使用图形工具、数据工具和剖面工具来查看分析结果，并生成报告和图表。
二、常见问题解答1.模型建立问题：在创建模型时，可能遇到几何体创建和网格划分的问题。
可以通过使用合适的几何工具和网格工具，以及调整网格划分参数来解决这些问题。
2.材料属性问题：在定义材料属性时，可能遇到选择合适的材料模型和设置参数的问题。
可以参考材料手册和文献，了解材料的性质和参数设置。
3.加载和边界条件问题：在设置加载和边界条件时，可能遇到选择合适的条件和设置参数的问题。
可以参考分析需求和模型特点，选择合适的加载和边界条件。
4.分析运行问题：在运行分析时，可能遇到收敛性、求解选项和求解器选择等问题。
可以通过调整求解选项和设置合适的参数来解决这些问题。
Abaqus基本操作中文教程
Abaqus基本操作中文教程目录1 Abaqus 软件基本操作 ....................常用的快捷键 ..........................单位的一致性 ..........................分析流程九步走 .......................几何建模（Part） .....................属性设置（Property） ...................建立装配体（Assembly） ...................定义分析步（Step） ...................相互作用（In teracti on................ ）载荷边界（Load） .....................划分网格（Mesh） ..................作业（Job） ......................可视化（Visualization ）.................1 Abaqus软件基本操作常用的快捷键「旋转模型一Ctrl+Alt+ 鼠标左键于平移模型一Ctrl+Alt+鼠标中键" 缩放模型一Ctrl+Alt+ 鼠标右键单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI （mm）进行建模。
国际单位制 SI (m) SI (mm) 「长度m mm力 N N 质量 kg t 时间 ss应力 2Pa (N/m )2MPa (N/mm)质量密度 kg/m 33t/mm 加速度m/s 2mm/s例如，模型的材料为钢材，采用国际单位制SI （m ）时，弹性模量为m,重力加速度m/s 2，密度为7850 kg/m 3,应力Pa;采用国际单位制SI （mm ） 时，弹性模量为 口金 重力加速度 9800 mm/s 2，密度为7850e-12??T/mm 5, 应力MPa分析流程九步走几何建模（Part 属性设置（Property ） 建立装配体（Assembly ） T 定义分析步（Step ） T 相互作用 （Interaction ）宀载荷边界（Load ）T 划分网格（Mesh ）T 作业（Job ）T 可视化（Visualization）' 以上给出的是软件 !常规的建模和分析的流程，用户可以根据自己 ；的建模习惯进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.在part模块中点击 create part ，设计都从草图开始。
2.直接进入草绘模块。
模块直接选择草绘模块
实例讲解与练习：
在此我将为大家仔细演示与讲解ABAQUS草绘模块中各个命令的使 用方法，并重点讲解构造元素与3D投影的使用，而后大家独立完 成案例中草绘部分的练习。
4.2.2 part （部件）模块简介
一. ABAQUS/CAE的两种操作方式
1.1 交互式图形用户界面
通过交互界面方式，用户可以方便地实现交互式访问程序的各种功能、 命令等，可以按部就班地完成整个分析过程。这种方式操作简单明了， 适合初学者和处理较为简单的工程问题（绪论中例子就是这种操作方式， 也是我们课程里要讲解的方式）。
1.2 批处理（Batch）
长度以毫米计，质量以吨计时，应力、弹性模量就必须以MPa计； 长度以米计，质量以千克计时，应力、弹性模量就必须以Pa计； 这是必须要严格采用的，否则将会导致出现错误的结果。
三.ABAQUS中常见文件与帮助系统
3.1 常见文件
.cae 模型数据库文件，记录模型数据库信息，分析任务等。 .dat 数据输出文件，记录模型预处理信息与输出信息。 .fil 可以被其它程序读入的结果文件，从而用其它程序进行后处理。 .inp ABAQUS求解器支持计算文件，可以直接提交给求解器计算， 也可以导入ABAQUS/CAE中，但是ABAQUS/CAE中可能有些命令不支 持。在ABAQUS/CAE中可以通过write input得到inp文件。也可以用 >model将inp文件导入ABAQUS/CAE。也可以将inp文件直接提交计算。 .jnl 记录了建模过程每个操作所对应的ABAQUS/CAE命令
快捷键
应用菜单
工具栏
模型树和结 果树
信息提示及命令输入区
注意点:
1. 模型树和结果树可以使你对所建立的模型有直观的认识，你所做的操作， 都可以在模型树和结果树上找到响应的“痕迹”，右击模型树或者结果树上 的特征可以对其进行编辑。
2.快捷键区的快捷键和当前的模块有关，模块不同，快捷键也不同。
4.1 定制工具栏与快捷键
.odb 输出数据库文件，即结果文件，需要由Visuliazation打开
.log 日志文件：包含了 ABAQUS执行过程的起止时间等
.rpy 记录一次操作中几乎所有的ABAQUS/CAE命令
.msg 是ABAQUS/standard计算过程的详悉记录，分析计算中的平衡迭代次数， 计算时间，警告信息等等可由此文件获得。
.sta ABAQUS/Explict在此文件中记录了详细的求解过程，ABAQUS/standard 只是在此文件中简单的记录已完成的分析步和迭代收敛情况
3.2 更改工作路径
我们可以在ABAQUS的工作路径下面看见上述的各种文件，默认 的工作路径是C:/temp。为了使各个模型不受影响，最好将不同的 模型分别放在不同的文件夹下面进行分析计算，这就涉及到更改 工作路径，修改工作路径有两种方法:
3.4 帮助系统 （1） Help 按钮下各键功能解释
（2） Help 按钮下各键功能解释 按下箭头加星号键，然后点击所想查找的对话框，可以对感兴趣 的对话框解释进行查找。
（3） 用搜索功能快速定位想要查找的帮助信息 Help > search & browser manuals
四. ABAQUS图形用户界面
4.2.3 property（部件）模块简介
定义材料 定义截面属性 定义复合材料 定义梁截面形状 定义加强梁
定义分区 定义参考
分配截面属性 定义梁的方向 定义蒙皮
编辑，压缩， 删除等
注意：截面属性主要 是用于描述单元形态 以及材料！
1.点击
2.点击 4.输入材料
线 弹 性 材 料 的 定 义
3.点击
(1) 在ABAQUS/CAE图标上右击， 选择“属性”，修改起始位置的 路径为工作文件夹路径。 （2）在界面中选择 File 》set work directory
3.3 关于数据的保存
ABAQUS在每一个命令执行过程中可以对此命令后退，但是一旦命令 执行之后就不可以再后退恢复到以前状态了，所以我们要养成勤于备 份的好习惯，以便在误操作时可以比较快速的恢复数据（不备份也有 办法恢复数据，但是勤于备份是最方便的一种方法也是一种好习惯！）
ABAQUS中常用键位：
平移：CTRL+ALT+中键 放大缩小：CTRL+ALT+中键或滚动鼠标中键 旋转： CTRL+ALT+左键 确认：点击中键
注意：ABAQUS的操作过程中应该时刻注意信息提示栏的提 示信息!
4.2 各模块简介
各模块功能预览：
4.2.1 草绘： 进入草绘的方法：
点击此键，并在弹 出的对话框中继续 点击continue
批处理属于一种后处理方式，通过输入用户编写的批处理文件，可以实 现整个分析过程的一次性完成，大大提高工作效率，缩短分析时间。 批处理文件的编写可以通过其它软件来完成。批处理模式要求我们对 ABAQUS命令有一定的了解。这种方式形成的文件易于维护和修改。
二.ABAQUS中的量纲
2.1 单位没有具体规定，用户在整个分析使用过程中必须对所有涉及到的物 理量必须有一个统一的规划，确保所有输入的值的量纲保持统一，如：
（1）部件的类型： 这里我们只细讲可变形部件，其它部件会在后面的例题中进行讲解！
（2）部件的创建：
点击
部件类型
部件几何
特征
大体尺寸
部件所占空间 部 件 的 形 成 方 式
扭曲选项 拔模选项
（3）基准的应用
（4）过滤器的应用
（5）分区的应用
实例讲解与练习：
1.演示拉伸，旋转，扫掠法生成部件；修改，压缩部件；分割部件,扭 曲，拔模。 2.完成案例中的相关练习。
各项同性材料 各项同性壳截面属性定义
各项同性体截面属性定义 平面应力，平面应变问题选项
分配材料属性：
1.
2.用鼠标
3.选择
点 击
选择要 赋予材 料的区
定义好 的截面， 并点击
域，并
确定
点击鼠
标中键
表示确
定
注意：
1.若截面与几何类型不对应，则造成定义的截面显示不出来！
2.各种类型的截面属性在这里不细讲，大家在这里主要学会定义的流 程，针对各种类型，以后我们有专题介绍！
