中考物理2轮复习 专题十二 光学作图
中考物理复习专题——光学作图 课件(共20张PPT)
确定焦点位置——已知了凸透镜位置，结 合物点A和像点A'，根据平行光线经凸透镜 的折射光线过焦点，可以确定焦点位置
变式1 请画出入射光线通过透镜后的折射光线
分析
凸透镜 凹透镜
平行主光轴的光线，过焦点
过光心的光线，方向不发生改变 平行主光轴光线，反向延长线过焦点 过光心的光线，方向不发生改变
变式2
由图中角度可知，入射光线与反射光线夹角为90°+30°=120°，所以 反射角为120°/2=60°
变式
如图所示，一束阳光与水平面成60°角，在某处放置一平面镜，使反射光
线水平射向远处的窗口，请你通过作图标出平面镜的位置，以及平面镜与
水平面的夹角。
步骤 根据题意画出反射光线
30°
60°
作出法线。由光的反射定律可知，法线 是入射光线和反射光线夹角的角平分线
光路过逆，过焦点的光线，平行主光轴
例2：如图，为一个凸透镜成像的一种情况，其中AB是物体，A'B'是AB的 像，在图上画出凸透镜的大致位置和焦点位置。
A
已知：物点A对应像点A‘；像成倒立
B
F
B'
放大的实像；凸透镜在物与像之间
光心
A' 确定光心的位置——A'是A对应
的像，因为过光心的光线传播 方向不改变，所以可以连接AA'， 也就确定了凸透镜的位置
变式2 如图所示，A、B 是镜前一点光源S 发出的光线经平面镜M 反射后的两条 反射光线，请在图中标出点光源S 和像点S′的位置，并完成反射光路图.
步骤
S
根据平面镜成像特点，可认为AB
是由像点S′射出的两条光线，所以
S′
将AB反向延长，交点即为像点S′
2024年人教版物理中考复习光学作图专题
中考复习光学作图专题1．在一口无水的枯井的井底，有一个青蛙，如图丙所示，请在图中用光路图作出此时这个青蛙“观天”的大致范围。
2．请在图中画出光的传播路径，标出旗杆的影子。
3．请你在图中根据反射光线画出入射光线。
4．一束光线斜射人平面镜后发生反射，如图甲，已知反射光线与镜面的夹角为30°，请在图中画出入射光线，并标出入射角的大小。
5．按要求作图（请保留作图痕迹）。
如图所示，入射光线AO射向平面镜，画出反射光线OB并标出反射角的大小。
6．完成光路图，并标出入射角的度数．7．如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛．请画出光的传播路径( )8．已知反射光线和入射光线，请确定平面镜的位置。
9．如图，A O''是AO在平面镜中的像。
画出平面镜的位置。
10．小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。
图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。
11．如图所示，平面镜前有一遮挡物，某同学站在平面镜前也能从镜子里的像中看到自己的脚跟，请作出人眼看到自己脚跟的光路图（B点为眼睛处，A点为脚跟）。
( )12．如图：根据水中的折射光线，请在图中画出它的入射光线和反射光线。
13．如图所示，一束光从空气射入玻璃。
请在图中画出光在玻璃中以及由玻璃射出空气的光路图。
14．小丽站在池塘边看见水中A点有一条鱼，试确定鱼大致的实际位置A′，并画出看见A 点的光路图。
参考答案：1．【详解】分别将青蛙与井口左边的端点、井口右边的端点相连成一直线，然后在直线上标出光线射向青蛙的箭头，即可得到两条射向青蛙的光线，这两条光线所夹区域就是青蛙的观察范围。
如图所示：2．【详解】根据光沿直线传播的特点，过A点作光线的平行线，与地面的交点到B点的距离即为影子的长度。
如图所示3．【详解】从图中可知反射角是60°，因为反射角等于入射角，所以入射角也为60°，在法线的左侧画出入射光线即可。
2023年中考物理专题复习-光学作图
2023年中考物理专题复习-光学作图1．在图中，根据给出的入射光线，画出相应的折射光线。
2．如图所示的a、b是两条由点光源S发出后又经平面镜反射的反射光线。
根据平面镜成像特点画出点光源S。
3．如图所示，根据平面镜成像特点画出物体AB所成的像。
4．在图中，补充完整的光路。
5．如图所示请画出这一条光线通过透镜后出射光线（注意标出箭头方向）。
6．画出折射光线或入射光线。
7．如图所示表示两条射向透镜的光线，请在图中画出它们通过透镜后的光路。
8．作出图中物体在平面镜中所成的像。
9．图中F是透镜的焦点，ab是烛焰发出的两条光线，请作出它们通过透镜后的出射光线。
10．书中有这样一个有趣的实验，起初茶碗看起来是空的，但当我们慢慢往茶碗中倒水时，你会发现碗中还藏着一枚硬币。
请画出小华刚看到硬币时的光路。
11．在图中已画出光线通过透镜前、后的光路，请在方框内画出适当的透镜。
12．根据图a、b中给出的入射光线，画出通过透镜后的折射光线。
13．如图所示，从S出来的一束光线射向平面镜后，反射光线经过点P，请你作出光路图。
14．一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
15．如图所示，A是烛焰上的一点，B是人眼的位置，请画出经过平面镜看到A点的光路图。
16．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。
请你完成光路图。
17．作出下列各图：夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。
完成图中入射光线的所有反射光线的光路图。
18．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。
图中的两个点B1和B2分别是物、像的位置。
请在图中作出潜水员观察物体的光路图。
参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。
度中考物理专题复习课件 光学作图 (共35张PPT)
（三线共面、法线居中、两角相等）
• 作图要诀：
1、法线垂直于镜面；
ir
2、法线是反射光线与入射光线夹角
的角平分线；
3、反射角等于入射角。
物理中考总复习——光学作图专题
•9、要学生做的事，教职员躬亲共做；要学生学的知识，教职员躬亲共学；要学生守的规则，教职员躬亲共守。2021/9/102021/9/10Friday, September 10, 2021 •10、阅读一切好书如同和过去最杰出的人谈话。2021/9/102021/9/102021/9/109/10/2021 10:00:04 AM •11、只有让学生不把全部时间都用在学习上，而留下许多自由支配的时间，他才能顺利地学习……（这）是教育过程的逻辑。2021/9/102021/9/102021/9/10Sep-2110-Sep-21 •12、要记住，你不仅是教课的教师，也是学生的教育者，生活的导师和道德的引路人。2021/9/102021/9/102021/9/10Friday, September 10, 2021
13、He who seize the right moment, is the right man.谁把握机遇，谁就心想事成。2021/9/102021/9/102021/9/102021/9/109/10/2021
•14、谁要是自己还没有发展培养和教育好，他就不能发展培养和教育别人。2021年9月10日星期五2021/9/102021/9/102021/9/10 •15、一年之计，莫如树谷；十年之计，莫如树木；终身之计，莫如树人。2021年9月2021/9/102021/9/102021/9/109/10/2021 •16、教学的目的是培养学生自己学习，自己研究，用自己的头脑来想，用自己的眼睛看，用自己的手来做这种精神。2021/9/102021/9/10September 10, 2021 •17、儿童是中心，教育的措施便围绕他们而组织起来。2021/9/102021/9/102021/9/102021/9/10

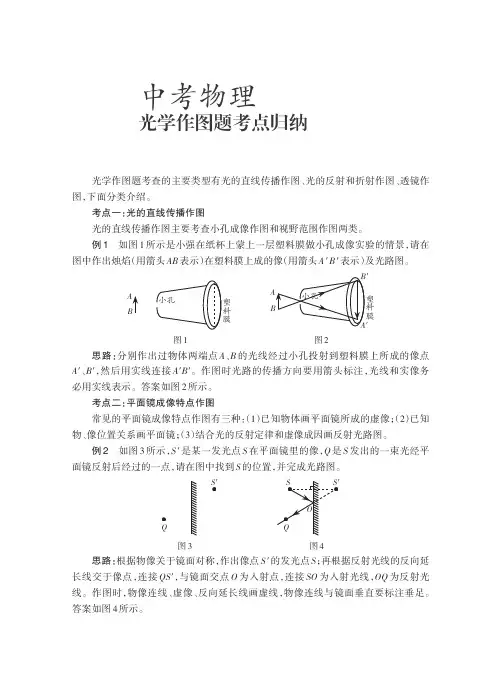

中考物理：光学作图题考点归纳
中考物理光学作图题考点归纳光学作图题考查的主要类型有光的直线传播作图、光的反射和折射作图、透镜作图，下面分类介绍。
考点一：光的直线传播作图光的直线传播作图主要考查小孔成像作图和视野范围作图两类。
例1如图1所示是小强在纸杯上蒙上一层塑料膜做小孔成像实验的情景，请在图中作出烛焰（用箭头AB 表示）在塑料膜上成的像（用箭头A 'B '表示）及光路图。
小孔塑料膜图1图2思路：分别作出过物体两端点A 、B 的光线经过小孔投射到塑料膜上所成的像点A '、B '，然后用实线连接A 'B '。
作图时光路的传播方向要用箭头标注，光线和实像务必用实线表示。
答案如图2所示。
考点二：平面镜成像特点作图常见的平面镜成像特点作图有三种：（1）已知物体画平面镜所成的虚像；（2）已知物、像位置关系画平面镜；（3）结合光的反射定律和虚像成因画反射光路图。
例2如图3所示，S '是某一发光点S 在平面镜里的像，Q 是S 发出的一束光经平面镜反射后经过的一点，请在图中找到S 的位置，并完成光路图。
S'Q图3图4思路：根据物像关于镜面对称，作出像点S '的发光点S ；再根据反射光线的反向延长线交于像点，连接QS '，与镜面交点O 为入射点，连接SO 为入射光线，OQ 为反射光线。
作图时，物像连线、虚像、反向延长线画虚线，物像连线与镜面垂直要标注垂足。
答案如图4所示。
考点三：光的折射规律作图常见的光的折射规律作图有两种：（1）已知入射（或折射）光线画折射（或入射）光线；（2）结合折射成虚像原理和眼睛看“虚像”原理画折射光路图。
例3在“预防溺水”主题班会上，主持人小明用光路图来解释“水池变浅”的道理：如图5，池底A 点射出的光线经过水面折射进入B 点的人眼，C 点是人眼看到的池底A 点像的位置。
请你画出入射光线、折射光线，并标出折射角r 。
图5图6思路：先根据折射光线的反向延长线交于像点C 连接BC ，与水面的交点O 为入射点，连接AO 为入射光线，OB 为折射光线，过O 点作分界面垂线为法线，夹角r 为折射角。

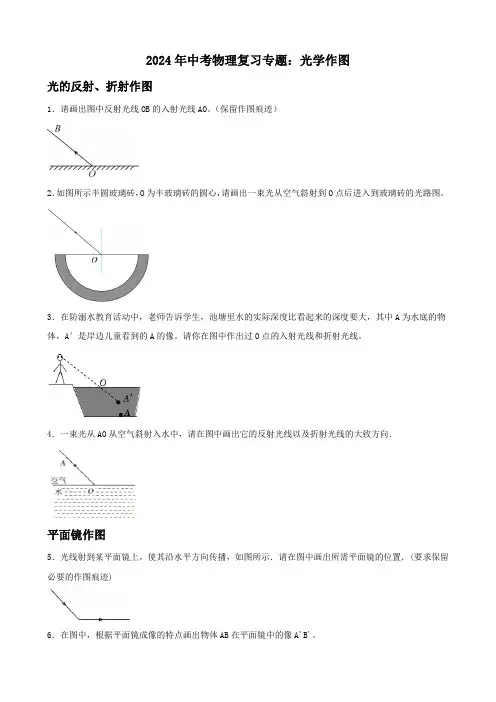

2024年中考物理复习专题：光学作图
2024年中考物理复习专题：光学作图光的反射、折射作图1．请画出图中反射光线OB的入射光线AO。
（保留作图痕迹）2．如图所示半圆玻璃砖，O为半玻璃砖的圆心，请画出一束光从空气斜射到O点后进入到玻璃砖的光路图。
3．在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，其中A为水底的物体，A′是岸边儿童看到的A的像。
请你在图中作出过O点的入射光线和折射光线。
4．一束光从AO从空气斜射入水中，请在图中画出它的反射光线以及折射光线的大致方向．平面镜作图5．光线射到某平面镜上，使其沿水平方向传播，如图所示．请在图中画出所需平面镜的位置．(要求保留必要的作图痕迹)6．在图中，根据平面镜成像的特点画出物体AB在平面镜中的像A'B'。
7．下图是某戏曲演员在平面镜前化妆的情景。
请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。
8．如图所示，一束阳光经平面镜反射到绿色叶片B点上，A点为平面镜上一点，请画出镜面并用符号“β”标出反射角。
透镜作图9．在下图中的方框内填入适当的透镜。
10．请将A点发出的光经过凸透镜后的光路图补充完整。
11．将图中凹透镜的光路图补充完整。
12．在方框中画出正确的透镜光的综合作图13．如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水中有一平面镜。
一束与水面平行的光线经凸透镜折射后进入水中，再经过水中的平面镜反射后恰好过P点。
请画出：经过凸透镜的折射光线；进入水中的折射光线；经平面镜后的反射光线。
14．如图所示，请在图中画出经过透镜后的光线。
参考答案1．2．3．4．5．6．7．8．9．10．11．12．13．14．。
广东省中考物理二轮复习课件：光学作图
9．(2023·鄂州)如图所示，水池边有一路灯S，路灯上方有一平面镜 MN，S发出的光能经MN反射后射入水中，请画出：①S在平面镜中所成 的像S′；②经MN反射后过A点的反射光线OA；③OA照射到水池底的光 路图．
透镜作图
作图的规范化要求：(1)主光轴上的光心要用符号“O”标明；焦点要用 黑点和字母F标明；(2)折射光线和入射光线是实际光线要用实线，并用箭 头表示传播方向；(3)凹透镜中的反向延长线要用虚线．
4．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在 图中确定点光源S及其像S′的位置，并完成光路图．
光的折射作图
作图的规范化要求：(1)作折射光路图时，应先在入射点作出法线(用 虚线表示)；(2)折射光线和入射光线都是实际光线要用实线，并用箭头表 示传播方向；(3)要注意标明入射点、光线、法线和界面垂直的符号．
路图
学元件
射光线
光的反射和平面镜成像作图
作图的规范化要求：(1)反射光线和入射光线是实际光线要画实线， 并用箭头表示光的传播方向；虚像、法线、辅助线和光的反向延长线要画 虚线；(2)平面镜的反射面和非反射面不能混淆，非反射面要画短斜线； (3)像与物的连线与镜面垂直时要有直角符号，表示实像和虚像的对称点 都要标字母．
(2023·烟台)光通过透镜会发生折射，请将图中的入射 光线或折射光线补画完整．
(2022·黔东南)如图所示，请分别画出AB的入射光线和 CO的折射光线．
10．(2023·兰州改编)请画出由S点发出的光经过凸透镜后的折射光线 及S所成的像．
11．(2023·恩施)如图，一束光经平面镜反射后，平行凹透镜的主光轴 射向透镜，请画出平面镜和经过凹透镜后的折射光线．
1．(2023·吉林)请在图中画出反射光线，并标出反射角大小．
初中物理中考专题复习：光学作图
考点1 光的反射作图
1．反射光路作图：用__虚____(选填 “实”或“虚”)线将法线画出，确定 入射角(或反射角)，根据两角相等作出 反射光线(或入射光线)。
2．确定平面镜位置作图：先画出入 射光线与反射光线夹角的平分线即是法 线，然后过角的顶点画法线的垂线，即 为平面镜的位置。
针对训练 1．如图3－1所示，画出图中入射光线AO经平面镜反射后 的光线。
图3－1
2．如图3－2所示，有一束入射光线AO经平面镜反射后沿 OB的方向射出，请作出平面镜的位置。
图3－2
考点2 平面镜成像作图
1．根据光的反射规律作图 (1)如图3－3所示，从光点S引出两条入射光线，射到平面镜上。 (2)作出两条入射光线的法线。 (3)根据光的反射定律(反射角等于入射角)作出反射光线。 (4)作出两条反射光线的反向延长线(用虚线画)，交点为像点S′
【详解】连接BE两点（空气中用虚线，水中用实线）与水面相交， 则交点为入射点；连接A点和入射点，再根据光是从空气斜射入水 中，用箭头标出光的传播方向，如图所示。
光学作图巩固练习
（4）在图中完成光路图。
【详解】左图中，通过焦点的光线经凸透镜折射后将平行于主光 轴；过光心的光线经凸透镜折射后传播方向不改变；右图中，延 长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；过光 心的光线经凹透镜折射后传播方向不改变。
图3－7
针对训练 如图3－8所示，一束光AO从空气斜射入水中发生折射， 请在图中画出折射光线OB的大致位置。
图3－8
考点4 透镜特殊光线作图
1．凸透镜的三条特殊光线(如图3－9所示) (1)平行于主光轴的光线经凸透镜折射后过焦点。 (2)经过焦点的光线经凸透镜折射后平行于主光轴。 (3)经过光心的光线传播方向不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光学作图
一：复习目标
1.能利用光在同种均匀介质中沿直线传播，解决小孔成像、影子、日食月食的形成。
2.能根据光的反射定律和成像特点，作平面镜成像的光路图
3.能根据光的折射规律作相应光路图
4.会画凸透镜和凹透镜的三条特殊光线，理解凸透镜、凹透镜对光线作用 二：知识储备
1．光的反射作图要点：
a ． 根据光的反射定律，反射角_______入射角，______是反射光线和入射光线夹角的角平分线，且_____与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的________。
用此法完成图1
b ．根据物、像关于平面镜对称完成图2
2．光的折射作图要点：
当光从空气斜射入玻璃或水等其它介质时，折射角 入射角；反之则折射角 入射角。
完成图3
3．作图注意事项：
（1）要借助工具作图，作图一定要规范。
（2）是实际光线画实线，不是实际光线画虚线。
（3）光线要带箭头，光线与光线之间要连接好，不要断开。
（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线。
三、典型例题解析 一、光的直线传播类
例1：如图4所示。
AB 为一不透明的挡光板，CD 为一日光灯管，EF 为光屏，请用作图找出光屏上没有照亮的区域。
针对练习：
通过作图说明为什么睁开两只眼睛比闭上一只眼睛更能准确地确定物体的位置。
二、直接用光的反射定律类
图 1 图 2 图 3 图4
图5
例2：通过作图表示一束太阳光沿与水平面成45°射到水平地面上，并作出其中的一条光线的反射光线。
针对练习：
一条与水平地面成60°角的入射光线如图7所示，若使它的反射光线与地面平行，应该怎样放置平面镜?
三、平面镜成像特点类
例3：S 是一个发光点，S ′是它在平面镜中成的像，SA 是S 发出的一条光线，请在图8中画出平面镜的位置和光线SA 经平面镜反射后的反射光线。
针对练习：
如图10所示为一个反射式路灯,S 为灯泡位置,图中已画出灯泡射出的两条最边缘的出射光线.MN 是一个可以调节倾斜程度的平面镜.请在图中画出灯S 照亮路面的范围(保留作图中必要的辅助线). 四、光的折射规律类
例4：李华在洪泽湖乘船游玩时，发现水面下某处有一只青蛙（如图11所示），他用激光笔照射到了这只青蛙。
请你在图中画出李华在照射青蛙时的入射光线、折射光线和反射光线。
图6
图
7
图8
图9
图10
解析：因李华是在空气中用激光笔发射光线，照射到青蛙的光线应是折射光线，画图时只要注意折射角小于入射角就行（如图12所示）。
针对练习：
在研究光的折射时，小明知道了光从空气斜射入水中时，折射角小于入射角；光从水斜射入空气中时，折射角大于入射角。
小明想：光在其他透明介质的分界面发生折射时有什么规律呢？即什么条件下折射角小于入射角，什么条件下折射角大于入射角？为了研究这个问题，他在老师的指导下做了如下实验：让一激光手电筒射出的光束从水斜射入玻璃，再从玻璃依次斜射入冰、空气中，其光
路如图13所示。
然后老师又告诉他光在一些透明介质中的传播速度，如下表。
针对小明提出的问题，仔细观察图中的光路，对照表格中的数据进行分析得出自己的结论，并根据你得出的结论，在图14中画出光由玻璃斜射入酒精时，折射光线的大致位置。
五：透镜的特殊光线类
例5：如图15所示，AO 是入射光线，OB 是光通过凸透镜或凹透镜折射后的传播方向，试在图中的适当位置填上适当的光学元件，并画出主光轴的位置。
解析：根据透镜成像的三条特殊光线可知，当入射或折射光线平行于主光轴时，就可确定折射或入射光线的传播方向。
由以上特点，当入射光只有一条时，可添加一条与入射光线平行的辅助线，使之形成一束平行光，然后再看这束平行光经过光学元件折射后光路宽窄的变化，以区分是会聚还是发散了，若是发散，
则填
图13
图14
图15
个凹透镜（如图16左图）；若是会聚就填个凸透镜（如图16右图）。
辅助线可加在入射光线的上方，也可以加在下方，同时将辅助线当作主光轴，这样一来就能得到两个解答。
针对练习：如图17所示，入射光线AB 经过凸透镜L 后沿BC 方向射出，用作图法确定此凸透镜焦点的位置。
达标测试： 1、根据课本中的“试一试”用易拉罐做小孔成像实验。
在图18中作出蜡烛AB
的像A'B'。
2、完成图19中的光路图
3、如图20所示青蛙在井中的P 点，画光路图确定青蛙在无水和有水时能看到的
范围。
图
16
图17
A
图
18
图
19
4、完成图21中光线由空气进入玻璃砖和玻璃三棱镜两次折射的光路图。
5、完成图22中光线经过各透镜后的光路。
6、在图23方框中填入适当的透镜
7、如图24所示，在平面镜上有从某一点光源发出的两条光线射到平面镜上反射时的两条反射光线，请通过作图法找到这个发光点。
8、如图25所示，A 为发光点，B 为反射光线上的一点试画出经过B 点的反射光
线和这束入射光线。
图
21
图22
图23
图24
图25
图26
9、黑箱内有一只焦距为3cm 的凸透镜和一只平面镜，请你画出图26黑箱内的光路图，并标出平面镜上入射角的度数。
跟踪练习参考答案
根据课本中的“试一试”用易拉罐做小孔成像实验。
在图23中作出蜡烛AB
的像A'B'。
