底板及地下室外墙防水层做法示意图
地下室外墙及顶板防水
地下室外墙及顶板防水一，工艺流程：基层处理→刷冷底子油→弹线→阴阳角、管口附加层→内贴第二层留槎与外贴第一层接槎从下往上铺贴→验收第一层防水→内贴第一层与外贴第二层接槎从下往上铺贴→封边→验收二，地下室的穿墙螺栓孔用干硬性1：2.5 水泥砂浆内掺微膨胀剂的水泥砂浆填充捣实，并与墙表面抹平，外墙面形成的温度裂缝用环氧树脂胶对裂缝进行封堵。
三，墙面混凝土的流痕应剔除铲平，施工缝的接茬处混凝土高低不平者应将疏松的石子剔除，用1：2.5 水泥砂浆打面使其顺平，用刷子及烧碱将油污、浮尘清除干净，要求基层坚硬，无空鼓、起砂、裂缝、凹凸不平等缺陷。
四，外墙后浇带：采用在后浇带处外墙外侧砌筑水泥砂浆砖墙，面层采用1：2.5 水泥沙浆抹光，铺贴防水卷材附加层，见下图。
墙体后浇带节点示意图：五，穿墙管周围用防水卷材环状附加带，穿墙管道防水柔性穿墙管道防水节点：六，拆除原底板防水保护墙中用白灰砂浆所砌筑的砖，墙面满刷冷底子油两道，不得漏刷露白，待冷底子油彻底干燥后，方可铺贴防水卷材。
七，先铺贴底层3mm 厚卷材，验收合格后铺贴第二层卷材，采用满粘法，粘合率应大于80%，先铺贴各阴阳角，再向大面展开。
八，铺贴时，先从接茬下方自下而上铺贴卷材，再将底板外侧预留防水层粘在上部，搭接方法具体见图。
九，卷材长边搭接100mm，短边搭接150mm，两层卷材之间全部热熔法粘接，上下层顺铺，禁止互相垂直铺贴，上下卷材间搭接均错开1/3～1/2 幅宽。
十，卷材粘接热融后立即滚铺，用钢辊压平，滚压时应排除卷材下面的空气，不得有皱折、翘边和封口不严现象，粘结牢固，接缝熔焊粘结后再用火焰及抹子在接缝边缘上均匀地加热抹压一遍，并有明显沥青条。
十一，防水保护层：外墙防水卷材粘贴完成，外侧粘贴50 厚聚苯板防水保护层。
地下室外墙防水施工及后浇带防水措施【图】
地下室外墙防水施工及后浇带防水措施地下室外墙防水层为1.5mm厚双组份防水涂料，施工范围为地下室底板预留位置到地下一层顶板挑檐根部底标高。
施工前首先施工找平层。
具体如下。
1）找平层施工找平层采用20mm厚1：2.5水泥砂浆。
搭设操作平台施工。
（1）基层处理将墙面的模板接缝处突出水泥浆及杂物等清理干净，并将刚拉片外露的部分剔除，以免扎破卷材，特别是墙根部的砂浆混凝土等必须清理干净。
（2）找平层施工施工前先将基层洒水湿润，然后拉线做灰饼开始施工。
砂浆采用现场搅拌，塔吊运输，溜槽下料；施工时分两次成活，第一层抹成鱼鳞状，待第一层硬结后施工第二层，阴阳角及管道根据做成R=20mm的圆弧，找平层表面必须进行二次压光，达到满足防水层施工的要求，接茬处留置直茬，再次施工时注意接茬处的处理。
在和底板交接位置必须做到底板留槎处。
在施工到后浇带时找平层边线距离施工缝200mm,并留置直茬。
见图2）防水层施工防水层施工的主要控制部位为阴阳角附加层的铺设，卷材的搭接，管道根部的处理及和底板防水层的连接处理。
采用满粘法施工。
施工时首先铺设阴阳角及管道根部的附加层，阴阳角附加层宽度为500mm，两侧各搭接250mm,管道根部附加层为300mm，搭接到管道和墙面各位150mm；细部处理完毕后，开始大面积施工，施工顺序为从上到下连续施工，不得分段施工，卷材长边搭接为100mm，短边搭接为120mm，当施工到和底板交接位置时，将底板预留卷材上的木板移走，并用小锤轻轻击碎卷材表面的保护砂浆，然后清理干净，掀开保护塑料布露出卷材，进行搭接处理，搭接长度为不小于200mm。
平面部分施工完毕后立即施工50mm厚细石混凝土保护层，并加强养护，防止卷材遭到破坏。
在后浇带位置卷材铺贴到距离施工缝200mm的位置，并采取覆盖保护措施。
地下室外墙保温层、保护砖墙、回填土本工程设计外墙外部构造设计的质量控制难点存在如下两个方面，第一为70mm厚挤塑板保温层直接贴到卷材防水层上，不进行粘贴，此工艺控制难点为保温层容易移动造成板间出现缝隙，影响保温效果；第二为保护砖墙的厚度为120mm,且高度超过7m,稳定性不好，一次砌筑无法完成。

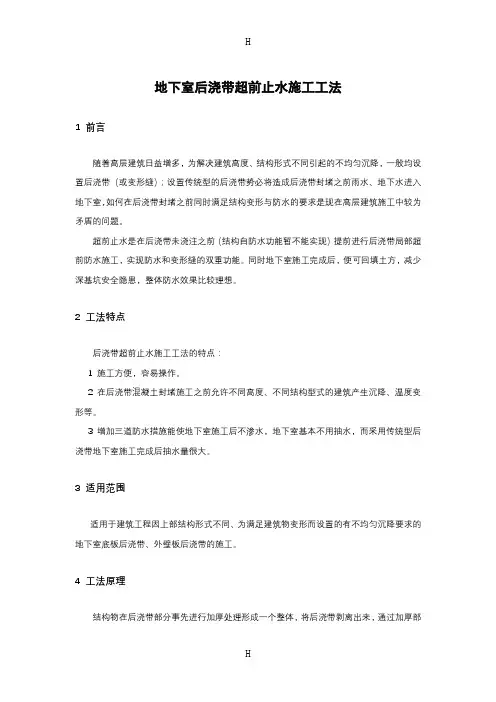

地下室后浇带超前止水施工工法(含示意图)
地下室后浇带超前止水施工工法1 前言随着高层建筑日益增多，为解决建筑高度、结构形式不同引起的不均匀沉降，一般均设置后浇带（或变形缝）；设置传统型的后浇带势必将造成后浇带封堵之前雨水、地下水进入地下室，如何在后浇带封堵之前同时满足结构变形与防水的要求是现在高层建筑施工中较为矛盾的问题。
超前止水是在后浇带未浇注之前（结构自防水功能暂不能实现）提前进行后浇带局部超前防水施工，实现防水和变形缝的双重功能。
同时地下室施工完成后，便可回填土方，减少深基坑安全隐患，整体防水效果比较理想。
2 工法特点后浇带超前止水施工工法的特点：1 施工方便，容易操作。
2 在后浇带混凝土封堵施工之前允许不同高度、不同结构型式的建筑产生沉降、温度变形等。
3 增加三道防水措施能使地下室施工后不渗水，地下室基本不用抽水，而采用传统型后浇带地下室施工完成后抽水量很大。
3 适用范围适用于建筑工程因上部结构形式不同、为满足建筑物变形而设置的有不均匀沉降要求的地下室底板后浇带、外壁板后浇带的施工。
4 工法原理结构物在后浇带部分事先进行加厚处理形成一个整体，将后浇带剥离出来，通过加厚部位中间设置遇水膨胀止水条，满足不同沉降、伸缩变形，又能在地下室后浇带灌注前满足止水效果。
5 施工方法及操作要点5.1 操作流程如图5.1。
图5.1 操作流程5.2 操作要点土方开挖，按照图纸进行机械开挖。
机械开挖土层至设计标高＋0.3m，剩余部分采用人工清土至设计标高。
5.2.1 垫层处理完成、基底及边坡处理好之后浇注后浇带基础的垫层混凝土，在一般情况下，后浇带处基础垫层和地下室底板、承台的垫层一起浇注。
现场搅拌混凝土要严格按照设计配合比进行配料，同时根据砂、石的实际含水率调整用水量，所有配制混凝土的材料要称重计量，确保混凝土各组分的重量符合配合比的要求。
垫层混凝土浇注之前基底和边坡的标高、坡度、几何尺寸应符合设计要求。
后浇带基础基底垫层采用普通混凝土、平板振动器振捣；基槽边坡采用干硬性的混凝土（其它组分不变，减少用水量），用木抹子拍实整平。
底板及外墙防水施工方案
建筑层高（m
地下二层3.70m,地下一层4.35m,—层4.50m,二 层以上4.20m,三至八层4.10m,顶部机房层2.50m
4
建筑咼度（m
±0.00绝对标咼
±0.00=35.650m
室内Байду номын сангаас咼差
0.15m
建筑总高1
35.95m
5
建筑结构使用年限
50年
6
墙面保温1
外保温为100厚防火保温玻璃丝棉］
发生泌水离析现象，必须进行二次搅拌，当坍落度损失后不能满足施工要求时， 应坚决退场。防水砼的坍落度要求在120〜140mm浇筑时严禁加水。
4.1.4防水砼浇筑和振捣
4.141浇筑前应清除模板内的积水、木屑、铅丝、铁钉等杂物，并以水湿润模 板。大模板要保持其表面清洁无浮浆。
4.1.4.2浇筑底板砼时，砼自落高度不得超过1.5m。防止砼离析，影响质量。
技术负责人、质检负责人、材料负责人进行材料直观检查。
SBS改性沥青防水卷材直观检查项目：
1）所有的防水卷材应直立堆放，高层不得超过两层，卷紧卷齐，端面立进外出
不得超过10mm
2）在距卷芯1000mn长度不应有10mn以上的裂纹或粘结；
3）胎基应浸透，不应有未被浸渍的条纹或粘结；
4）卷材表面必须平整，不允许有孔洞、缺边、裂口。
11
质量目标
合格，争创北京市结构长城杯“金奖”
12
安全文明施工要求
争创北京市绿色安全文明工地 争创全国建筑业绿色施工示范工程
2.2建筑设计概况:
序号
项 目
内容
1
建筑面积（川）
63849m2
地下建筑面积
18838m2
基础底板卷材防水施工方法
基础底板卷材防水施工方法1.底板卷材防水工艺流程：基层处理→附加层施工→铺防水卷材→验收→防水保护层施工2地下室底板、顶板防水施工流程：基层表面清理修整→卷材上涂刷底胶→细部节点附加增强层→自粘防水卷材铺设→收头处理、节点密封→检查、修补、清理、验收→检查、修补、清理→防水层验收→成品保护。
3地下室外墙防水施工流程：基层表面清理修整→细部节点附加增强层→自粘防水卷材满粘铺贴→收头处理、节点密封→检查、修补、清理、验收→防水层验收→成品保护。
4.基层处理：铺贴卷材前将基层表面的突起物、砂浆、疙瘩等杂物清除，把尘土清理干净。
基层干燥，含水率不大于9%。
冬季施工基层含水率难以达到，可以通过增加垫层的养护时间来得到保证。
同时做好垫层保温工作，防止冻坏。
5. 基层处理完毕方可进行下道工序。
6.附加层施工：在转角、阴阳角、集水坑部位有附加层，附加层宽度不小于500mm，两边均匀搭接250mm，在由三个面组成的阴角、底板外侧立在与平面交接处阴角、以及防水容易被从外侧损坏的地方，还需在防水外面加第二层附加保护层。
附加层必须经项目质检员验收合格后方可进入下道工序，如下图所示。
100底板防水卷材粘接示意图1000150150长边搭接短边搭接100错开长度〉5009001009.铺贴卷材：自粘防水卷材按铺贴长度裁剪并卷好备用，操作时将已卷好的卷材，用1500mm 30的管穿入卷心，卷材端头比齐开始铺的起点，按照弹好的线，手扶管心两端向前缓缓滚动向前铺设，使卷材平铺于基层上，要求用力均匀、不窝气，铺设压边宽度应掌握好。
卷材采用湿粘法，卷材虚铺，，压合至边缘挤出沥青粘牢。
卷材末端收头用橡胶沥青嵌缝膏嵌固填实，并验收合格后开始施工。
10.平立面处交叉搭接，接缝留在底平面上距立面不小于600mm 处。
11.底板防水引墙：（1）主楼外墙防水引墙：采用灰砂砖砌筑240墙，墙高400mm ，其中最上面50mm 砖用石灰砂浆砌筑（该处卷材虚铺），待外墙立面卷材施工时将这50mm 高砖拆掉，接头位置下移，避免卷材在同一部位反复弯折而造成断裂。
防水图集_防水施工技术.doc
.三、各部位防水设计图1、地下室底板防水做法示意图钢筋混凝土结构底板自防水细石混凝土保护层聚酯胎Ⅱ型改性沥青防水卷材防水层APP4.0mm ) 细部热熔粘贴处(基层处理剂素混凝土垫层随捣随抹地下室底板大面做法底板变形缝防水做法专业资料.钢筋砼底板结构层50 厚 C20细石混凝土保护 APP防水卷材基层处理剂砼垫层, 表面压光填缝材料止水带60PE泡沫棒卷材附加500 底板变形缝处防水做法底板后浇带防水构造做法钢筋混凝土结构底板后浇带预浇钢筋混凝土承压板50 厚细石混凝土保护层4mmAPP改性沥青卷材防水层卷材附加层素混凝土垫层底板后浇带防水做法专业资料.高低跨连接处防水做法防水钢筋混凝土底板结构层细石混凝土保护层4mm厚聚酯胎APP 卷材防水层混凝土垫层原土夯实卷材附加层结构底板高低跨连接处防水节点桩头防水处理采用水泥基渗透结晶型防水涂料+ 改性沥青防水涂料+ 卷材的复合防水做法。
：4mm厚 APP防水卷材改性沥青防水涂料水泥基渗透结晶防水涂料结构混凝土底板结构混凝土底板混凝土灌注桩50 厚 C20细石混凝土保护层4mm厚 SBS防水卷材改性沥青防水涂料素混凝土垫层夯实土专业资料.防水处理工序如下：1.由总承包方凿出桩头至设计标高位置，调整受力钢筋，并切割露出的定位钢筋，并由总承包方用高压水枪冲洗暴露的桩身上的泥土、浮浆、松动的碎石等，并经验收合格。
2.水泥基渗透结晶型防水材料涂刷桩顶表面、暴露的桩身及周圈250mm范围，涂刷参考用量 1.2kg/ ㎡，成膜厚度约 1.0mm ；3.在桩头部位收口卷材采用橡胶沥青防水涂料涂抹。
注意事项：1、桩头防水处理的关键是桩头的清理工序，采用高压水枪冲洗桩顶面混凝土能够有效清除混凝土的浮灰泥皮。
同时，涂料采用硬毛刷搓揉涂刷。
见下图：用高压水枪冲洗过的桩头能够最大限度地保证水泥渗透结晶型涂料的渗透效果水泥渗透结晶型涂料需要用硬毛刷搓揉涂刷，以保证活性物质与混凝土紧密结合2、地下室侧墙防水做法地下室底板防水交接处预留做法专业资料.钢筋混凝土结构底板自防水细石混凝土保护层 2mm聚氨酯防水涂膜防水层 ) 基层处理剂垫层随捣随抹砖砌临保护墙 2mm厚聚氨酯防水涂膜防水层( 细部热熔粘贴处细石混凝土水泥砂浆抹面砖砌永久保护墙地下室底板外墙防水做法地下室侧墙抗渗增强处理方法：混凝土基层的微细裂缝、孔隙得以修复混凝土基层的抗渗性能增强拆除临时保护墙结构基层修复基层抗渗增强处清理干净后的预留卷防水卷4mAP厚聚酯砖砌永久保护侧墙抗渗增强处理技术专业资料.侧壁底板防水接头做法：钢筋混凝土结构侧墙 APP防水卷材卷材覆盖搭接宽度≥150基层处理剂一道50厚聚苯乙烯泡沫板底板预留卷材砖砌永久保护墙临时保护墙拆除后，砂浆抹面修复侧墙底板防水接头大样图地下室侧墙地面收口做法：室内± 0.0 收口压条、射钉固密封胶密室外地回填50厚聚苯泡沫板保护APP防水卷基层处理钢筋混凝土侧防水系统地面收口做法专业资料.穿墙管件防水处理沥青麻丝填充收口卡套穿墙管道穿墙套管穿墙管道放水做法穿墙群管的防水做法专业资料.金属压条辅助机械固定, 螺钉间距 @100组合穿墙套管改性沥青涂膜分三次涂膜密封，总厚3MM专业资料．.3、屋面防水做法种植屋面基本做法：绿色植物种植土层土工布过滤层无纺布5mm厚高聚物改性沥青阻根防水卷材20 厚 1:3 水泥砂浆保护层20厚挤塑泡沫板钢筋混凝土顶板种植屋面基本构造上人屋面做法专业资料.面层APP卷材防水层水泥砂浆找平层保温层找平、找坡层屋面结构层普通上人屋面做法出屋面管道防水做法面层构造密封膏密封防水卷材APP防水附加层金属箍紧固砂浆保护堵漏宝处出屋面管道防水大专业资料.4、厨房卫生间防水做法卫生间防水构造做法专业资料.侧墙 JS 防水涂膜， 1.5mm厚8-10厚防滑地砖3-4 厚水泥胶结合层刷素水泥浆一道水泥砂浆保护 1.5mm厚 JS 防水涂水泥砂浆从门口处向地漏找坡1%，最薄10 素水泥浆结合层一道，掺卫生间地面及立面防水做法图5%的 108 建筑无纺布增强处钢筋混凝土楼注明：侧墙墙体四面墙体防水高度均为1800mm。
底板如何施工
底板施工方案山东丰源煤电股份有限公司办公楼位于枣庄市峄城区丰源电厂内,占地面积2613㎡,建筑总面积21401.79㎡，建筑总高度81。
8m，室内±0。
000标高相对于绝对标高77.0m，室内外高差为1。
70m.基础形式为筏板基础，筏板板厚为850mm.该工程为一类建筑，框架—剪力墙结构，抗震设防七度，屋面防水为Ⅱ级，耐火等级为Ⅰ级。
二．施工顺序施工准备→定位放线→柱基、集水坑土方→级配砂石回填→垫层施工→底板防水层→防水保护层→地下室底板。
本工程的垫层施工为100厚C20素混凝土垫层。
电梯井、集水坑部位加深分别700㎜和250mm和2200㎜。
本工程为CFG桩,对于高出设计标高的桩，用风镐在基底上部50㎜处打2～3个眼，用锤子敲击破除,低于设计标高的桩,采用接桩形式，先将桩周围挖1000×1000见方的坑，挖至桩顶下300㎜左右，将桩顶面的浮浆、松动混凝土及泥土清理干净，待验收合格后用C30混凝土将土坑浇灌密实。
本工程的垫层底下有300㎜厚的1：1的砂石褥垫层，铺褥垫层时,先用铲车将1:1砂石搅拌均匀,人工分层铺摊，分层夯实，最后人工找平。
每次铺摊厚度不超过200㎜，夯实后厚度不超过150mm，为确保褥垫层的尺寸，在褥垫层四周用水泥砖砌筑120㎜宽的胎膜。
电梯井、集水坑部位低于底板，基坑部位四周采用砖胎模，用水泥砖进行砌筑，砂浆标号M5水泥砂浆,墙宽240mm，砌筑时按照砌体规范进行要求，控制好灰缝。
在砖胎模上抹20厚1：3水泥砂浆。
集水坑、电梯井部位的砖胎模按照图纸与底板成60°角砌筑，在放电梯井、集水坑、外侧的尺寸时，要考虑砖胎膜及粉刷层、防水层及防水保护层的厚度,砌筑必须保证底边框尺寸。
本工程底板防水采用BAC双面自粘卷材防水，因此筏板四周也采用240宽的水泥砖、M5水泥砂浆进行砌筑，在砖胎模上抹20厚1:3水泥砂浆。
待垫层施工完毕后,将垫层面清理干净,铺贴卷材,进行防水层施工。
建筑施工地下室防水构造做法(附各节点详图)
地下室防水节点做法第一节结构自防水一般规定第一条防水混凝土应采用硅酸盐水泥或普通硅酸盐水泥，防水混凝土掺入粉煤灰的级别不得低于二级。
第二条预拌防水混凝土入泵坍落度控制在120mm～160mm，并做好现场实测。
底板防水混凝土施工前要做好降排水工作，不得在有积水的环境中浇注混凝土。
第三条地下室穿外墙群管部位应现场用竹胶合板模板套孔封堵，不得采用钢丝网封堵。
第四条外墙和底板防水混凝土应分层浇注，分层厚度不大于 500mm，每层应振捣密实。
如坍落度损失不能满足施工要求时，严禁直接加水后使用。
第五条防水混凝土应按后浇带分块连续浇注，尽量少留施工缝。
第六条模板拆除后防水施工前及时割除一次性止水螺杆，并用防水砂浆将螺杆端头封闭。
第二节地下室其它防水一般规定第七条若地下室采用除结构自防水之外的其它防水做法，防水应包裹整个地下室；除渗透结晶防水做法之外，其它防水基层阴阳角应抹成50mm的圆弧角。
第八条不管采用何种防水材料，防水基层无杂质、打磨修补平整，施工面过于光滑的应打磨成粗糙面。
第九条涂料防水前后两遍应相互垂直涂刷，涂膜厚度必须达到设计要求或规范规定。
第三节地下室防水细部做法（适用卷材防水）第十条后浇带防水细部做法1.底板、外墙、地下室顶板后浇带部位必须做防水附加层，防水附加层宽度需在两侧各伸出后浇带 250mm 以上。
2.结构底板、外墙、地下室顶板后浇带结构施工时必须居中预埋钢板止水带，同时封堵严密，固定牢固，振捣密实。
3.后浇带浇筑必须满足设计的要求时间；收缩型后浇带一般在两侧混凝土龄期达到图纸规定时间后施工，沉降型后浇带必须待高层部位主体结构施工结束、沉降基本完成后浇筑。
4.后浇带应采用补偿收缩混凝土浇筑，其抗渗和抗压等级按设计要求，且不应低于两侧混凝土。
5.后浇带混凝土应一次浇筑，不得留设施工缝；混凝土浇筑后应及时养护，养护时间不少于 28 天。
6.节点图（止水钢板详结构图）底板后浇带节点图第十一条施工缝防水细部做法1.地下室底板上返导墙的施工缝必须居中预埋钢板止水带，其它水平施工缝埋设钢板止水带或膨胀止水条；止水钢板接长时两块钢板搭接处必须满焊，同时钢板 U 型口朝向迎水面一侧；止水条应居中、连续，不得间断。
