建设工程质量检测规程72页PPT
建设工程质量检测

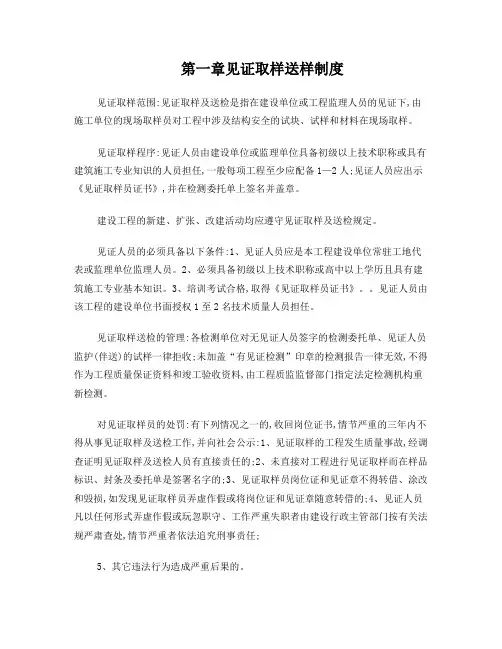

第一章见证取样送样制度见证取样范围:见证取样及送检是指在建设单位或工程监理人员的见证下,由施工单位的现场取样员对工程中涉及结构安全的试块、试样和材料在现场取样。
见证取样程序:见证人员由建设单位或监理单位具备初级以上技术职称或具有建筑施工专业知识的人员担任,一般每项工程至少应配备1—2人;见证人员应出示《见证取样员证书》,并在检测委托单上签名并盖章。
建设工程的新建、扩张、改建活动均应遵守见证取样及送检规定。
见证人员的必须具备以下条件:1、见证人员应是本工程建设单位常驻工地代表或监理单位监理人员。
2、必须具备初级以上技术职称或高中以上学历且具有建筑施工专业基本知识。
3、培训考试合格,取得《见证取样员证书》。
见证人员由该工程的建设单位书面授权1至2名技术质量人员担任。
见证取样送检的管理:各检测单位对无见证人员签字的检测委托单、见证人员监护(伴送)的试样一律拒收;未加盖“有见证检测”印章的检测报告一律无效,不得作为工程质量保证资料和竣工验收资料,由工程质监监督部门指定法定检测机构重新检测。
对见证取样员的处罚:有下列情况之一的,收回岗位证书,情节严重的三年内不得从事见证取样及送检工作,并向社会公示:1、见证取样的工程发生质量事故,经调查证明见证取样及送检人员有直接责任的;2、未直接对工程进行见证取样而在样品标识、封条及委托单是签署名字的;3、见证取样员岗位证和见证章不得转借、涂改和毁损,如发现见证取样员弄虚作假或将岗位证和见证章随意转借的;4、见证人员凡以任何形式弄虚作假或玩忽职守、工作严重失职者由建设行政主管部门按有关法规严肃查处,情节严重者依法追究刑事责任;5、其它违法行为造成严重后果的。
第二章常用建筑材料质量检测水泥的取样方法:检查数量:按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥,袋装不超过200t为一批,散装不超过500t为一批,每批抽样不少于一次。
试样分为试验样和封存样,封存样应加封条,密封保管三个月。
建筑工程施工质量检验PowerPoint演示文稿
墙、柱、梁：
轴线位移记录 8、5、4、4、2
垂直度记录
5、2、7、4、3
标高记录为 10、4、8、5、4
截面尺寸记录 -1、3、2、2、-7、2、3、-5、8、1
表面平整度记录 4、3、7、4、3、3、5、8、4、2
预留孔洞中心线位置记录 8、5、5、2、9、5
麻面
干灰
问一问
1.规范中现浇结构质量检验的内容？ 答：8.1 一般规定 8.2 外观质量 8.3 尺寸偏差
蜂窝
量蜂窝
混凝土中孔穴深度和长度均 构件主要受力部位有 其他部位有少
孔洞 超过保护层厚度
孔洞
量孔洞
混凝土中夹有杂物且深度超 构件主要受力部位有 其他部位有少
夹渣 过保护层厚度
夹渣
量夹渣
疏松 混凝土中局部不密实
构件主要受力部位有 其他部位有少
疏松
量疏松
名称
现象
严重缺陷
一般缺陷
裂缝
缝隙从混凝土表面延 伸至混凝土内部
浙江实事建筑有限公司2006年10月28日作出如下结 论：裂缝的原因看，是房屋结构本身应力所致，随着时 间的增长收缩及裂缝将会停止，对房屋的结构安全不会 影响。
学一学
5.现浇混凝土结构质量检验
规范中的内容： 8.1 一般规定 8.2 外观质量 8.3 尺寸偏差 (1) 8.1.1 现浇结构的外观质量缺陷,应由监理（建
② 不论何种缺陷都应及时进行处理，并重新 检查验收。
(3)8.2.1
现浇结构的外观质量不应有严重缺陷。 对已经出现的严重缺陷，应由施工单位提出技术 处理方案，并经监理（建设）单位认可后进行处 理。对经处理的部位，应重新检查验收。 检查数量：全数检查。 检验方法：观察，检查技术处理方案。
建筑工程质量检测规程

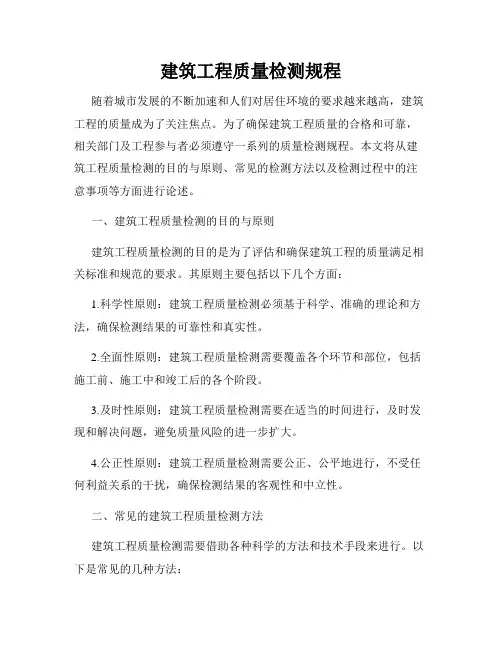

建筑工程质量检测规程随着城市发展的不断加速和人们对居住环境的要求越来越高，建筑工程的质量成为了关注焦点。
为了确保建筑工程质量的合格和可靠，相关部门及工程参与者必须遵守一系列的质量检测规程。
本文将从建筑工程质量检测的目的与原则、常见的检测方法以及检测过程中的注意事项等方面进行论述。
一、建筑工程质量检测的目的与原则建筑工程质量检测的目的是为了评估和确保建筑工程的质量满足相关标准和规范的要求。
其原则主要包括以下几个方面：1.科学性原则：建筑工程质量检测必须基于科学、准确的理论和方法，确保检测结果的可靠性和真实性。
2.全面性原则：建筑工程质量检测需要覆盖各个环节和部位，包括施工前、施工中和竣工后的各个阶段。
3.及时性原则：建筑工程质量检测需要在适当的时间进行，及时发现和解决问题，避免质量风险的进一步扩大。
4.公正性原则：建筑工程质量检测需要公正、公平地进行，不受任何利益关系的干扰，确保检测结果的客观性和中立性。
二、常见的建筑工程质量检测方法建筑工程质量检测需要借助各种科学的方法和技术手段来进行。
以下是常见的几种方法：1.物理性检测方法：通过使用物理仪器和设备，对建筑材料和构件的物理性能进行检测，如强度、硬度、密度等。
2.化学性检测方法：通过分析建筑材料和构件中的化学成分，检测其元素含量、成分比例等，以评估其质量水平和安全性能。
3.非破坏性检测方法：通过使用声波、电磁波、温度等非破坏性手段，对建筑材料和构件进行检测，而无需破坏其完整性，如超声波检测、红外检测等。
4.试验和测量方法：通过进行实地试验和测量，对建筑工程的质量进行评估和监测，如荷载试验、变形测量等。
三、建筑工程质量检测的流程和注意事项建筑工程质量检测的流程一般包括以下几个阶段：前期准备、采样和试验、数据分析和评价以及结果报告。
在进行建筑工程质量检测时，需要注意以下几个方面：1.合理性与可行性：检测计划必须合理安排，考虑到建筑工程的规模、工期等因素，并确保检测过程的可行性。
建筑工程质量检验与评定ppt课件
程施工质量验收规范》 7.1.3 GB 502022002
3
（1）平整场地前，应具备的资料和 条件的是什么？
• 答：条件 平整场地前应先做好各项准备工
作，如清除场地内所有地上、地下障碍物； 排除地面积水；铺筑临时道路等。
容积36368 m3。谷仓为圆筒仓，每排13个圆筒仓，共5排65个圆筒仓 组成。谷仓的基础为钢筋混凝土筏基，厚61cm，基础埋深3.66m。
• 谷仓于1911年开始施工，1913年秋完工。谷仓自重20000t，相当于
装满谷物后满载总重量的42 5% 。1913年9月起往谷仓装谷物，仔 细 地装载，使谷物均匀分布、10月当谷仓装了31822m3谷物时，发现1 小时内垂直沉降达30.5cm。结构物向西倾斜，并在24小时间谷仓倾倒， 倾斜度离垂线达26o53ˊ。谷仓西端下沉7.32m，东端上抬端下沉7 32m，东端上抬1.52m。
• 2、填土材料如无设计要求，应符合下列规定：
a.碎石、砂土（使用细、粉砂时应取得设计单位 同意）和爆破石碴，可作表层以下地填料。b.含 水量符合压实要求的粘性土，可作各层地填料。c. 碎块草皮和有机含量大于8%的土，仅用于无压实 要求的填方。d.淤泥和淤泥质土不能用作填料。
19
（4）查阅相关标准并填写完成 表1-3.
• 解：软土地区开挖基坑(槽)或管沟时应符合
规定
•
9
（2）降水方法有排水法和人工降低 地下水位法两类。
• 管涌是指坝身或坝基内的土壤颗粒被渗流
带走的现象
11
• 流沙是指土粒失去自重处于悬浮状态，土
颗粒随地下水一起流动的现象
12
施工质量检查PPT教学课件
2020/12/10
10
就狭义而言，主要是以施工单位质 量检查为主形成的记录。如从公司、项 目部及至班组等层面形成的质量检查记 录和检验批验收时，各专业规范相关条 文规定应检查的施工记录。
2020/12/10
11
3.建筑施工质量检查记录的内容
（3）检验批质量检查表格样式检验批质量检
查内容原则上可以等同于检验批质量验收记录内
容及格式，或分户工程检验批质量验收记录内容
及格式。
下面提供检验批质量检查表通用格式
2020/12/10
13
评分记录（样表）
工程尺寸偏差及限值实测
共 页第 页
工程名称
检查部位
施工单位
施工班组
施工执行标准名称及编号
《建筑工程施工工艺规程》（DBJ14-032-2004）
施工技术资料的及时检查。
2020/12/10
18
2)要前台后台相结合。 保证质量，计量工作十分重要，
混凝土、砂浆的配合比计量及其施 工和易性检查是质量控制的重点。
以施工单位为主形成的建筑施工质量检
查记录，与质量验收记录一样，可分为检
验批、分项、分部、单位工程施工质量检
查记录，原则上其应当检查的内容与施工
质量验收所检查的项目内容、标准、方法
等一样不低于国家标准。
其中分项工程质量检验批的检查内容可
以灵活一些，有的项目可以做的细一些，
有的可以笼统一些，但根本的要求是，以
工程检验批检查开始，就能全程控制工程
2质020/量12/10。具体检查程序简述如下。
12
3.1检验批质量检查记录
工程质量检查工作规程
工程质量检查工作规程1. 目的通过开展日常检查、对口检查和重点检查活动，发现工程管理的薄弱环节，进行有针对性地整改，保证工程质量始终处于稳定、良好状态。
2. 适用范围适用于公司开发项目各阶段的工程质量检查工作。
3. 职责3.1 工程管理中心负责本规程的制定、修改、分发及解释；3.2 项目工程部负责组织开展工程质量日常检查，开展对口检查工作，并将检查结果向项目负责人、分管领导汇报。
3.3 工程管理中心办公室负责组织工程质量对口检查工作，组织开展重点检查工作，并负责向公司总经理汇报检查情况。
4. 工作程序4.1 日常检查4.1.1日常检查由项目工程部组织监理公司、施工单位共同进行。
可根据施工不同阶段进行，检查的重点为：a.分项、分部工程实体质量；b.施工资料完备情况；c.施工单位质量体系的运行情况；d.人员、设备的到位情况；e.成品保护情况。
4.1.2 日常检查结果，项目工程部经理应在工程例会上宣布，并针对检查发现的质量问体，提出整改要求，必要情况下，可采取奖罚措施。
4.1.3 日常检查的结果，项目工程部经理应及时向项目负责人和分管领导汇报。
4.2 对口检查4.2.1 时间安排对口检查每月度度进行一次。
4.2.2 人员组成对口检查组由项目负责人或项目工程部经理及工程管理中心人员共5-6人组成。
4.2.3 分组工程管理中心根据工程类型、性质和进度情况确定检查分组安排，一般以高层或小高层项目、多层项目、物流项目、别墅及排屋项目进行分组。
4.2.4 检查开始前，由各项目部组织自查，并形成自查报告。
自查报告应包括：a.工程简介；b.工程总体计划；c.工程形象进度、主要施工部位；d.工程质量自查情况，存在的主要质量问题；e.监理单位工作情况；f.项目工程部ISO9002标准执行情况。
4.2.5 对口检查单位对进度计划执行情况、工程质量、质量记录进行逐条检查。
4.2.6 对口检查单位完成检查报告，与自查报告一起作为该项目对口检查的情况汇报，对口检查报告需上报项目负责人和总工程师。
《建设工程质量检测》PPT演示课件
5《建筑基桩检测技术规范》(JGJ106-2003 J256-2003)
3.3.1当设计有要求或满足下列条件之一时，施工前应采用静 载荷试验确定单桩竖向抗压承载力特征值：
(1)设计等级为甲级、乙级的桩基；
(2)地质条件复杂、桩施工质量可靠性低；
(3)本地区采用的新桩型或新工艺。检测数量在同一条件下不 应少于3根，且不宜少于总桩数的1%；当工程桩总数在50 根以内时，不应少于2根。
பைடு நூலகம்
5
4 地基基础承载力与桩身质量检测取样规定及处理 根据《建筑地基基础工程施工质量验收规范》
(GB50202-2002) 5.1.5工程桩应进行承载力检验。对于地基基础设计等
级为甲级或地质条件复杂，成桩质量可靠性低的灌 注桩，应采用静荷试验的方法进行检验，检验桩数 不应少于总数的1%，且不应少于3根，当总桩数少 于50根时，不应少于2根。 5.1.6桩身质量应进行检验。对设计等级为甲级或地质 条件复杂，成桩质量可行性低的灌注桩，抽检数量 不应少于总数的30%，且不应少于20根；其他桩基 工程的抽检数量不应少于总数的20%，且不应少于 10根；对砼预制桩及地下水位以上且终孔后经过核 试验的灌注桩，检验数量不应少于总桩数的10%，
建筑工程质量检测取样汇编
1
目录
❖ 第一部分 地基基础与市政类
❖ 第二部分 钢材类
❖ 第三部分 混凝土、砂浆（组成材料）类
❖ 第四部分 墙体砖、砌块、隔墙板
❖ 第五部分 装饰材料类
❖ 第六部分 防水材料类（屋面、地下防水工程）
❖ 第七部分 节能类
❖ 第八部分 环境类
❖ 第九部分 结构类
❖ 第十部分 安全防护类
6
且不得少于10根。每个柱子承台下不得少于1根。
建设工程质量检测PPT97页PPT
3 土路床压实度检测 依据规范 <土工试验方法标准
取样数量：每组三点
>GB/T50123-2019
4 路肩压实度检验(环刀法)
依据规范：<公路路基路面现场测试规程>JTJ059-95 取样要求：每组三点，每100米取2点,每侧计1点
5 碎石,砂石基层压实度检验(环刀法)
依据规范：<公路工程质量检验评定标准>JTGF80/1-2019 取样要求：每1000平方取一点
取样数量：按进场的批次和产品的抽样检验方案确定 5.2.2对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计
要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度 实测值应符合下列规定：1钢筋的抗拉强度实测值与屈服强度实测值 的比值不应小于1.25 2钢筋的屈服强度实测值与强度标准值的比值 不应小于1.3。
5《建筑基桩检测技术规范》(JGJ106-2019 J256-2019)
3.3.1当设计有要求或满足下列条件之一时，施工前应采用静 载荷试验确定单桩竖向抗压承载力特征值：
(1)设计等级为甲级、乙级的桩基； (2)地质条件复杂、桩施工质量可靠性低； (3)本地区采用的新桩型或新工艺。检测数量在同一条件下不
1、钢筋力学性能检测
取样数量：按进场的批次和产品的抽样检验方案确定 依据<混凝土结构工程施工质量验收规范>GB50204-2019 中的钢
筋分项工程。 强制性条文如下： 5.2.1钢筋进场时,按现行国家标准<钢筋砼用热轧带肋钢筋
>GB1499等的规定抽取试件作力学性能检验,其质量必须符合有 关标准的规定
4 地基基础承载力与桩身质量检测取样规定及处理 根据《建筑地基基础工程施工质量验收规范》
