模拟集成电路设计实习培训内容介绍
总结集成电路培训内容,重点描述最感兴趣、对自身工作指导性最强
总结集成电路培训内容,重点描述最感兴趣、对自身工作指导性最强
1. 基础知识：集成电路的定义、历史、发展进程、基本构成单元、常用工艺、材料及其特性、尺寸、制造流程
2. 设计流程：设计前的准备工作、电路设计原理、模拟/数字设计的基本流程、验证与仿真、版图设计、电性能分析等。
3. 工具使用：常见EDA工具的使用、设计规范、模拟与验证工具的使用、版图设计工具的使用、检查与修复工具的使用等。
4. 应用案例分析：将所学的知识应用到实际的集成电路设计中，分析不同应用场景下的实际设计案例，掌握实践经验和技巧。
对于自身工作指导性最强的内容，一般建议关注以下几个方面：
1. 设计流程和工具使用：集成电路设计需要遵循一定的流程，并使用专业的EDA工具进行设计、验证和仿真。
了解这些步骤和工具的使用，可以有效提高设计效率，降低出错率，并使自身工作更加规范和系统化。
2. 版图设计：版图设计是实现电路设计的最后一步，也是最为关键的一步。
需要注意的是，版图设计中一些微小的错误可能会导致整个电路失效，因此应重视版图设计中的各项规格和流程，以确保电路可以正常工作。
3. 应用案例分析：集成电路设计的应用场景非常广泛，因此了解不同应用场景的需求和设计要求，对于自身的工作指导性也是非常有帮助的。
通过分析实际的设计案例，可以更好地掌握设计技能和经验，提高自身的工作质量和效率。
模拟集成电路设计实习培训内容介绍
模拟集成电路设计实习培训内容介绍培训目的经过本培训，学员将会学到在模拟集成电路设计过程中的绝大部分环节。
1.学会使用数模混合集成电路设计EDA工具进行简单的模拟集成电路设计的流程，包括Cadence的Virtuoso原理图输入、版图设计，Cadence的Spectre电路仿真，及Mentor Graphics 的Calibre版图规则检查（DRC）、电路图版图一致性检查（LVS）。
2.学会使用三大常用的仿真方式（DC，AC，以及Transient）来对电路进行性能的验证与设计参数的调整培训内容本培训首先设计一个运算放大器，在该放大器中采用了一个理想的电流源做偏置。
接着设计一个带隙基准源（Bandgap reference）来提供这个运算放大器中用到的电流源，然后对整个电路进行仿真验证。
整个电路Lab_top电原理图以及仿真激励如下图所示。
最后，参加培训的学员要求对所设计的Bandgap reference进行版图设计以及DRC、LVS检查，时间充裕的学员进一步设计运算放大器的版图及对其进行DRC/LVS的检查。
图1-0 Lab_top 原理图上图中的运算放大器（opam）电路如下图所示，值得注意的是，该运算放大器需要一个current sink做偏置，该current sink由上图中的NM1来提供。
其中的bandgap电路如下图。
Schematic 到layout的Quick start一、Schematic (opam)1. 运行虚拟机vmware；2. 在虚拟机界面中打开并运行CentOS.vmx；3. 用户登陆，登录名：eda，登录密码：123456；4. 界面按鼠标右键->选Open Terminal进入eda根目录下的命令行界面；5. 输入csh并回车；6. 输入icfb&命令后台运行Cadence的工具进入icfb界面。
图1-1 icfb的主界面在icfb中，任何一个电路，不论是已经存在的可以引用的库，还是用户新建立的一个电路，都是一个library. 一个library一般有若干个Cell(单元电路)，每个cell由多个CellView组成，CellView可以是schematic(电路原理)和layout（版图）或symbol（符号），或者其他Cadence工具所调用的hspiceS等。

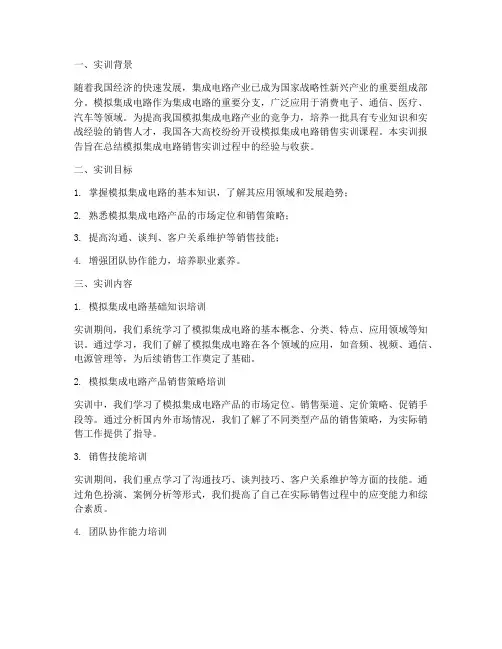

模拟集成电路销售实训报告
一、实训背景随着我国经济的快速发展，集成电路产业已成为国家战略性新兴产业的重要组成部分。
模拟集成电路作为集成电路的重要分支，广泛应用于消费电子、通信、医疗、汽车等领域。
为提高我国模拟集成电路产业的竞争力，培养一批具有专业知识和实战经验的销售人才，我国各大高校纷纷开设模拟集成电路销售实训课程。
本实训报告旨在总结模拟集成电路销售实训过程中的经验与收获。
二、实训目标1. 掌握模拟集成电路的基本知识，了解其应用领域和发展趋势；2. 熟悉模拟集成电路产品的市场定位和销售策略；3. 提高沟通、谈判、客户关系维护等销售技能；4. 增强团队协作能力，培养职业素养。
三、实训内容1. 模拟集成电路基础知识培训实训期间，我们系统学习了模拟集成电路的基本概念、分类、特点、应用领域等知识。
通过学习，我们了解了模拟集成电路在各个领域的应用，如音频、视频、通信、电源管理等，为后续销售工作奠定了基础。
2. 模拟集成电路产品销售策略培训实训中，我们学习了模拟集成电路产品的市场定位、销售渠道、定价策略、促销手段等。
通过分析国内外市场情况，我们了解了不同类型产品的销售策略，为实际销售工作提供了指导。
3. 销售技能培训实训期间，我们重点学习了沟通技巧、谈判技巧、客户关系维护等方面的技能。
通过角色扮演、案例分析等形式，我们提高了自己在实际销售过程中的应变能力和综合素质。
4. 团队协作能力培训实训过程中，我们参与了团队销售项目，通过共同策划、执行、总结，培养了团队协作能力。
在项目实施过程中，我们学会了如何分工合作、互相支持，共同达成销售目标。
四、实训过程1. 实训前期实训前期，我们通过自学和教师辅导，掌握了模拟集成电路的基本知识，为后续实训打下了基础。
2. 实训中期实训中期，我们参加了模拟集成电路产品销售策略培训，学习了市场定位、销售渠道、定价策略、促销手段等知识。
同时，我们还进行了销售技能培训，提高了自己的沟通、谈判、客户关系维护等能力。

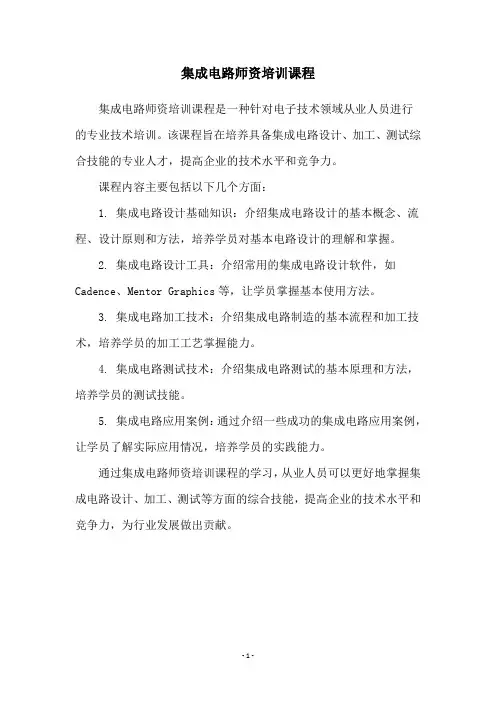

集成电路师资培训课程
集成电路师资培训课程
集成电路师资培训课程是一种针对电子技术领域从业人员进行
的专业技术培训。
该课程旨在培养具备集成电路设计、加工、测试综合技能的专业人才，提高企业的技术水平和竞争力。
课程内容主要包括以下几个方面：
1. 集成电路设计基础知识：介绍集成电路设计的基本概念、流程、设计原则和方法，培养学员对基本电路设计的理解和掌握。
2. 集成电路设计工具：介绍常用的集成电路设计软件，如Cadence、Mentor Graphics等，让学员掌握基本使用方法。
3. 集成电路加工技术：介绍集成电路制造的基本流程和加工技术，培养学员的加工工艺掌握能力。
4. 集成电路测试技术：介绍集成电路测试的基本原理和方法，培养学员的测试技能。
5. 集成电路应用案例：通过介绍一些成功的集成电路应用案例，让学员了解实际应用情况，培养学员的实践能力。
通过集成电路师资培训课程的学习，从业人员可以更好地掌握集成电路设计、加工、测试等方面的综合技能，提高企业的技术水平和竞争力，为行业发展做出贡献。
- 1 -。
集成电路认识实习报告
集成电路认识实习报告一、实习背景本次实习是在某集成电路公司进行的认识实习。
在这个过程中，我有幸接触到了集成电路的相关知识，并且参与到了一些相关实际工作当中。
通过这次实习，我更加深入地了解了集成电路的概念、分类、设计流程等方面内容。
二、集成电路概述1. 什么是集成电路集成电路（Integrated Circuit，简称IC）是将多个电子元件（如晶体管、电容器、电阻器等）集成在一块半导体芯片上的电路。
它是现代电子技术的重要产物，具有体积小、功耗低、性能高等特点。
2. 集成电路的分类根据功能和制造工艺的不同，集成电路可分为模拟集成电路（Analog Integrated Circuit，简称C）、数字集成电路（Digital Integrated Circuit，简称DIC）和混合集成电路（Mixed-Signal Integrated Circuit，简称MSIC）三种类型。
•模拟集成电路：主要用于处理连续信号，广泛应用于音频放大器、射频收发器等领域。
•数字集成电路：主要用于处理离散信号，广泛应用于计算机、通信设备等领域。
•混合集成电路：集模拟和数字功能于一体，用于处理同时包含连续和离散信号的应用。
3. 集成电路的设计流程集成电路的设计流程通常包括以下几个阶段：1.需求分析：根据需求确定电路的功能和性能要求。
2.电路设计：根据需求设计电路的结构和参数。
3.电路仿真：使用电路仿真软件验证电路的功能和性能。
4.物理布局：根据设计结果进行电路布局的规划。
5.掩膜制作：制作掩膜以便进行芯片制造。
6.芯片制造：使用掩膜进行芯片的制造和加工。
7.测试与验证：对芯片进行测试和验证，确保其功能和性能符合设计要求。
三、我的实习经历在实习期间，我主要参与了集成电路设计的前期工作，如需求分析和电路设计等环节。
以下是我的实习经历总结：1. 需求分析在需求分析阶段，我与导师一起与客户进行了访谈，了解了客户的需求和期望。
我们对需求进行了分析和整理，并与客户进行了沟通和确认。
《模拟集成电路设计》教学大纲
《模拟集成电路设计》课程教学大纲一、课程基本信息1、课程编码：2、课程名称（中/英文）：模拟集成电路设计/ Design of Analog integrated Circuits3、学时/学分：56学时/3.5学分4、先修课程：电路基础、信号与系统、半导体物理与器件、微电子制造工艺5、开课单位：微电子学院6、开课学期（春/秋/春、秋）：秋7、课程类别：专业核心课程8、课程简介（中/英文）：本课程为微电子专业的必修课，专业核心课程，是集成电路设计方向最核心的专业课程之一。
本课程主要介绍典型模拟CMOS集成电路的工作原理、设计方法和设计流程、仿真分析方法，以及模拟CMOS集成电路的最新研发动态。
通过该课程的学习，将为学生今后从事集成电路设计奠定坚实的理论基础。
9、教材及教学参考书：教材：《模拟集成电路设计》，魏廷存，等编著教学参考书：1）《模拟CMOS集成电路设计》（第2版）.2）《CMOS模拟集成电路设计》二、课程教学目标本课程为微电子专业的必修课，专业核心课程，是集成电路设计方向最核心的专业课程之一。
通过该课程的学习，将为学生今后从事集成电路设计奠定坚实的理论基础。
本课程主要介绍典型模拟CMOS集成电路的工作原理、设计方法和设计流程、仿真分析方法，以及模拟CMOS模拟集成电路的最新研发动态。
主要内容有：1）模拟CMOS集成电路的发展历史及趋势、功能及应用领域、设计流程以及仿真分析方法；2）CMOS元器件的工作原理及其各种等效数学模型（低频、高频、噪声等）；3）针对典型模拟电路模块，包括电流镜、各种单级放大器、运算放大器、比较器、基准电压与电流产生电路、时钟信号产生电路、ADC与DAC电路等，重点介绍其工作原理、性能分析（直流/交流/瞬态/噪声/鲁棒性等特性分析）和仿真方法以及电路设计方法；4）介绍模拟CMOS集成电路设计领域的最新研究成果，包括低功耗、低噪声、低电压模拟CMOS集成电路设计技术。
《模拟集成电路设计》教学大纲
模拟集成电路设计课程教学大纲一、课程的基本信息适应对象：电子科学与技术专业本科课程代码：25E01015学时分配：64=48理论+16实践赋予学分：4先修课程：电路分析、半导体物理、模拟电子技术、信号与系统后续课程：集成电路原理与应用、集成电路工艺原理二、课程性质与任务本课程是电子科学与技术专业本科生必修的一门重要的专业课程。
通过本课程的学习，使学生掌握模拟集成电路分析与设计的基本方法，并能借助辅助设计工具对简单模拟集成电路进行仿真设计。
三、教学目的与要求通过本课程的教学，引导和帮助学生实现简单的模拟集成电路分析与设计。
本课程要求掌握模拟集成电路的分析、设计与仿真方法，内容包括集成电路器件模型、工艺与布局、镜像电流源和单级放大电路基础、噪声分析与模型分析、基本运算放大器设计、比较器、采样保持与带隙基准。
四、教学内容与安排（一）理论教学内容与安排绪论(2学时)教学内容：1、模拟集成电路设计方法、工具与流程2、模拟集成电路的工艺技术3、模拟集成电路的发展教学要求：1、本章重点了解模拟集成电路设计方法、工具与流程。
第一章集成电路器件和模型(8学时)教学内容：1、半导体和pn结2、mos晶体管3、高级mos模型4、双极结晶体管5、器件模型总结6、spice模型参数教学要求：1、本章难点在于高级mos模型的掌握；2、本章重点在于掌握spice模型参数。
第二章工艺和布局(4学时)教学内容：1、工艺和布局2、cmos工艺3、双极工艺4、cmos布局和设计准则5、模拟布局考虑教学要求：1、本章难点在于模拟布局考虑；2、本章重点在于了解cmos工艺。
第三章镜像电流源和单级放大电路基础(8学时)教学内容：1、简单cmos镜像电流源2、共源放大器3、源极跟随器或共漏放大器4、共栅放大器5、源极退化镜像电流源6、高输出阻抗镜像电流源7、共射共基增益级8、mos差动对和增益级9、双极镜像电流源10、双极增益级11、频率响应教学要求：1、本章难点在于掌握用小信号模型分析电流镜与放大器；2、本章重点在于掌握电流镜原理、COMS单管放大。
集成电路实习报告(通用6篇)精选全文
可编辑修改精选全文完整版集成电路实习报告艰辛而又充满意义的实习生活又告一段落了，想必都收获了成长和成绩，是时候回头总结这段时间的实习生活了。
你所见过的实习报告应该是什么样的？下面是小编帮大家整理的集成电路实习报告（通用6篇），仅供参考，大家一起来看看吧。
集成电路实习报告1一：实习目的1、学习焊接电路板的有关知识，熟练焊接的具体操作。
2、看懂收音机的原理电路图，了解收音机的基本原理，学会动手组装和焊接收音机。
3、学会调试收音机，能够清晰的收到电台。
4、学习使用protel电路设计软件，动手绘制电路图。
二：焊接的技巧或注意事项焊接是安装电路的基础，我们必须重视他的技巧和注意事项。
1、焊锡之前应该先插上电烙铁的插头，给电烙铁加热。
2、焊接时，焊锡与电路板、电烙铁与电路板的夹角最好成45度，这样焊锡与电烙铁夹角成90度。
3、焊接时，焊锡与电烙铁接触时间不要太长，以免焊锡过多或是造成漏锡；也不要过短，以免造成虚焊。
4、元件的腿尽量要直，而且不要伸出太长，以1毫米为好，多余的可以剪掉。
5、焊完时，焊锡最好呈圆滑的圆锥状，而且还要有金属光泽。
三：收音机的原理本收音机由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成接收频率范围为535千赫1065千赫的中段。
1、具体原理如下原理图所示：2、安装工艺要求：动手焊接前用万用表将各元件测量一下，做到心中有数，安装时先安装低矮和耐热元件（如电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管）。
电阻的安装：将电阻的阻值选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。
瓷片电容和三极管的脚剪的长短要适中，它们不要超过中周的高度。
电解电容紧贴线路板立式焊接，太高会影响后盖的安装。
、棒线圈的四根引线头可直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动上锡，四个线头对应的焊在线路板的铜泊面。
电子工程专业集成电路设计实习报告
电子工程专业集成电路设计实习报告摘要：本实习报告旨在总结和回顾我在电子工程专业集成电路设计实习期间所获得的经验和知识。
实习期间，我进行了一系列与集成电路设计相关的实践工作，包括设计与仿真、电路布局与版图设计等。
通过这次实习，我巩固了理论知识，并且学会了如何与团队合作完成复杂的电路设计任务。
本报告将逐步介绍我的实习经历、设计过程以及获得的成果和心得体会。
第一部分：实习经历1. 实习单位介绍我实习的单位是一家知名的电子公司，该公司在电子行业领域拥有丰富的经验和雄厚的技术实力。
专业的工程师团队给予了我很大的支持和指导。
2. 实习任务分配在实习期间，我主要负责集成电路的设计与仿真工作。
通过与同事的合作，我明确了自己的任务目标，并与导师共同制定了实习计划。
3. 实习期间的工作内容在实习期间，我参与了一项复杂的集成电路设计项目。
项目涉及到电路原理设计、数电仿真以及后期版图设计。
我完成了电路原理设计和仿真的任务，并积极参与了版图设计的工作。
第二部分：设计过程1. 电路原理设计根据实习任务的要求，我开始进行电路原理设计。
我充分理解了电路的要求和限制条件，并结合理论知识进行了初步设计。
2. 电路仿真通过使用受欢迎的集成电路设计软件，我对设计的电路进行了仿真分析。
仿真结果对我进行了指导，并帮助我调整了电路的设计方案。
3. 电路版图设计在电路仿真达到预期效果后，我开始进行电路的版图设计。
我遵循了公司的标准流程和规范，使用CAD工具完成了版图设计。
第三部分：获得的成果与心得体会1. 设计成果经过不懈的努力，我最终完成了集成电路的设计工作，并取得了令人满意的结果。
我的设计在仿真和测试中表现优异，达到了预期的目标。
2. 专业知识与技能通过这次实习，我巩固了电子工程专业的相关知识，提高了我的实践能力。
我学会了如何运用理论知识解决电路设计中的问题，并掌握了一些常用的仿真和设计工具。
3. 团队合作与沟通能力在实习期间，我与导师和同事密切合作，共同解决了设计过程中的各种问题。
模电集成电路设计实训报告
一、实训背景随着信息技术的飞速发展，集成电路设计作为电子工程领域的关键技术之一，其重要性日益凸显。
为了提升学生在模拟电子技术（模电）领域的实践能力和设计水平，我们参加了为期两周的模电集成电路设计实训。
本次实训旨在通过实际操作和理论学习，使学生掌握模拟集成电路的基本设计方法、电路分析方法以及设计工具的使用。
二、实训目的1. 熟悉模拟集成电路的基本设计流程和步骤。
2. 掌握常用的模拟集成电路设计方法，如运算放大器、滤波器、稳压器等。
3. 学会使用电路仿真软件，如Multisim、LTspice等，进行电路仿真和分析。
4. 培养学生的动手能力和团队合作精神。
三、实训内容1. 模拟集成电路设计基础首先，我们对模拟集成电路设计的基本原理进行了深入学习。
包括模拟信号的基本概念、半导体器件的工作原理、电路分析方法等。
通过学习，我们了解了模拟集成电路设计的基本流程和步骤。
2. 运算放大器设计运算放大器是模拟集成电路设计中最为常见的电路之一。
在实训中，我们学习了运算放大器的电路结构、工作原理以及设计方法。
通过实际操作，我们设计并制作了一个简单的运算放大器电路，并使用Multisim软件进行了仿真验证。
3. 滤波器设计滤波器在信号处理领域有着广泛的应用。
我们学习了滤波器的基本原理和设计方法，包括低通、高通、带通和带阻滤波器。
在实训中，我们设计并制作了一个低通滤波器电路，并对其进行了仿真和分析。
4. 稳压器设计稳压器是模拟集成电路设计中用于提供稳定电压的电路。
我们学习了不同类型的稳压器，如线性稳压器、开关稳压器等。
在实训中，我们设计并制作了一个线性稳压器电路，并对其性能进行了测试。
5. 电路仿真与分析为了验证我们的设计，我们使用了Multisim软件对电路进行了仿真和分析。
通过仿真，我们能够直观地观察电路的性能，并根据仿真结果对电路进行调整和优化。
四、实训成果1. 设计并制作了多个模拟集成电路电路，包括运算放大器、滤波器、稳压器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟集成电路设计实习培训内容介绍培训目的经过本培训，学员将会学到在模拟集成电路设计过程中的绝大部分环节。
1.学会使用数模混合集成电路设计EDA工具进行简单的模拟集成电路设计的流程，包括Cadence的Virtuoso原理图输入、版图设计，Cadence的Spectre电路仿真，及Mentor Graphics 的Calibre版图规则检查（DRC）、电路图版图一致性检查（LVS）。
2.学会使用三大常用的仿真方式（DC，AC，以及Transient）来对电路进行性能的验证与设计参数的调整培训内容本培训首先设计一个运算放大器，在该放大器中采用了一个理想的电流源做偏置。
接着设计一个带隙基准源（Bandgap reference）来提供这个运算放大器中用到的电流源，然后对整个电路进行仿真验证。
整个电路Lab_top电原理图以及仿真激励如下图所示。
最后，参加培训的学员要求对所设计的Bandgap reference进行版图设计以及DRC、LVS检查，时间充裕的学员进一步设计运算放大器的版图及对其进行DRC/LVS的检查。
图1-0 Lab_top 原理图上图中的运算放大器（opam）电路如下图所示，值得注意的是，该运算放大器需要一个current sink做偏置，该current sink由上图中的NM1来提供。
其中的bandgap电路如下图。
Schematic 到layout的Quick start一、Schematic (opam)1. 运行虚拟机vmware；2. 在虚拟机界面中打开并运行CentOS.vmx；3. 用户登陆，登录名：eda，登录密码：123456；4. 界面按鼠标右键->选Open Terminal进入eda根目录下的命令行界面；5. 输入csh并回车；6. 输入icfb&命令后台运行Cadence的工具进入icfb界面。
图1-1 icfb的主界面在icfb中，任何一个电路，不论是已经存在的可以引用的库，还是用户新建立的一个电路，都是一个library. 一个library一般有若干个Cell(单元电路)，每个cell由多个CellView组成，CellView可以是schematic(电路原理)和layout（版图）或symbol（符号），或者其他Cadence工具所调用的hspiceS等。
Cadence中有两种库library。
一种是工艺库library，是由工艺厂给的，对应于工艺厂的某种工艺（如chart0.35等），里面包含一些做好的单元电路Cell，供设计者调用。
另一种是项目库library，是由设计者设计时创建的。
在Cadence中，每新建一个库，都会创建一个与库名字相同的目录，库的管理某种意义上说就是目录及文件的管理。
掌握库文件的情况：在Cadence中管理库的界面是library manager，而各个库在电脑中所在的位置则可以从library path editor界面查看。
图1-1 tools菜单->Library Path Editor进入(图1-2:工艺库图1-2 library path editor在这里，我们可以看到，library manager当中的所有library都是在这里“登记”过的，在这里删除这些“登记”记录，并不会真的删除这些library，只是会使得你无法再引用它们，如果想要引用列表中没有的库，只需要在这里增加一条记录，设定好名称和路径，就可以了。
所有的这路径信息是保存在那里的呢？看看自己启动cadence的目录，下面是不是有个cds.lib？这些库的路径信息就是保存在这个文件当中的，此外cadence还会在启动目录下面生产一系列的log文件，所以，从哪个目录启动icfb这一点也是很重要的，建议在自己的目录下面创建一个Works目录，每次都先进入这个目录再启动icfb，当然，实际的项目开发工作中，可能不同的项目要引用的library是不同的，可以选择当前项目存放路径作为启动icfb的目录。
我们已经为本次培训设定好了一个工艺库chrt35rf及一个做参考用的项目库lab_practice_demo现在我们创建一个新的项目库文件lab_practice：从icfb的主菜单(图1-1)中的Tools菜单->Library Manager，进入Library Manager窗口.如图1-3所示，File->New->Library，在name栏中填入lab_practice，在director栏中选路径/home/eda/wzh_lab/projects（即将lab_practice库创建在此目录下）。
点击ok，进入选择工艺库界面，选Attach to an existing techfile，点击ok，在Technology Library栏中选chrt35rf作为引用工艺库。
一个新的项目库lab_practice就建好了，可在library manager中看到这个项目库，如图1-3左下所示。
创建新项目库图1-3 Library manager在这里，可以看到左边第一栏当中有很多的“库”,包括由自己刚才建立的那个lab_practice库，现在我们看到了刚刚建立的库lab_practice也在左边的库列表中，里面没有任何cell(单元电路)。
我们可以新建一个cellview，首选选中lab_practice这个库,然file菜单->new->cellview图1-4 new cellview第一项是Library name，也就是这个Cell 应该属于那个库，这个一定要注意选中我们刚才建立的“lab_practice”。
(如果是从图一的File进入，默认选项可能不是lab_practice)，第二项是单元名称，我们填入opam，第四项tool中选择composer-schematic，第三项view name中就会出现schematic，点击ok进入图1-5所示Virtuoso软件的电路原理图绘制界面：图1-5 schematic绘制界面电路图的绘制主要是用界面左方一排工具，添加元件，点击左边第10个工具，是instance，点击出现了一个界面：图1-6 add instance点击browse从现成的库中选择一个p管单元和n管单元，在我们的机上，是在chrt35rf 的library当中。
图1-7 Browser instance选好之后，在图1-8中填入names(名称) PM0，回车，在schematic当中，用鼠标点一下任何一个地方，将会出现一个P管，多次点击可出现多个P管，如图1-9所示：图1-8 器件属性图1-9 arrange instance用鼠标左键点击一下器件的中间，可以选中该器件，然后用鼠标的中键按住该器件，从弹出的菜单中选择Properties，或选中器件后按“q”，可以设置它的宽、长等属性，如图1-10所示:图1-10 instance edit用同样的方法放置一些n管（nmos）以及一个电容（CPIP035）。
添加元件时可以点击sideways使元件镜像放置（图1-11）。
图11 元件镜像放置如果是对已经放好的元件进行镜像，则按“m”，移动元件，再按“F3”，点击sideways（左右镜像）或upside Down（上下镜像）继续instance一个vdd，一个gnd，（注意，这两个cell的库不在chrt35rf库那里，而在analogLib中）。
图1-12 vdd和gnd从analogLib中调用现在，全部的器件都已经从库里面调出来了，从左边的工具栏中选择Wire工具，然后用鼠标连线，为什么用“连”而不是用“画”呢，因为这个编辑器是不允许随地“画”线的，步骤应该是：先用鼠标选择wire工具，再点击一下器件的连接点A，然后点击另一个器件的连接点B，这样就可以用wrie把两个器件连接起来了，照此方法把电路连接起来，并接上电源和地。
Check & SaveWire (连线)图1-13 连线及检查保存用鼠标中键按住连接栅极的那根线，从出来的菜单中选择Add name，在弹出的对话框中的Names填入input，用同样的方法，把输出的那根线命名为output，然后从Design菜单当中选择，Check and Save ，出现一个对话框，说有一些warnings 这是因为有一些线没有接上.电路参数VDD=3.3VC0=1.0118pF Ibias=54uAW1=18.5um L1=0.35umW2=1.1um L2=0.6umW3=5.0um L3=0.7umW4=17.6um L4=3.0umW10a=1160um L10a=20umW10b=1160um L10b=20um由于M10a和M10b的宽度W10a、W10b超过工艺规定的最大器件宽度100um，在输入1160um时需采用叉指结构。
在Number of fingers栏中填上20，在宽度栏中填上1160um，这样每个finger的宽度为58um，小于规定的100um。
或者Number of fingers栏还填1，宽度栏中填58um，但在multipliers栏中填20，即变成20个宽度为58u MOS的并联。
电源V4 直流3.3 （后面的V系统自动加，不用写）共模电平VCM 直流1.5直流偏置电流Ibias 直流54u （后面的A系统自动加，不用写）差分输入负端V0 Ac magnitude 0.5, amplitude 0.5m, Frequency 1K差分输入正端V1 Ac magnitude 0.5, amplitude 0.5m, Frequency 1K，正负端与V0相反放置这里看上去好像电压源并没有和电路直接连在一起，但是由于系统中所有标记相同的点电位都相同，所以，图中的这种接法等效于直接把V4接到电路的正负极。
图1-14 加入激励源后的图按“p ”加上输出端口“out ”，完成全部的连线之后如图1-14，点击一下check&save 完成opam 仿真用电路图绘制。
原理图编辑常用快捷键：“i ”加元件 “p ”加pin “w ”连线 “m ”移动元件 “c ”复制元件/Day 1V4AnalogLib/vsource/DC IbiasAnalogLib/isource/DCV0与V1AnalogLib/vsinVCM AnalogLib/vsource/DC二、Spectre仿真(opam)（1）直流分析(DC Analyses)我们在共模输入管脚接一个可以调节的电压源VCM，使得这个电压源的电压从0升到高到3.3v然后我们测量output端的电压。
