蜂窝板各项要求

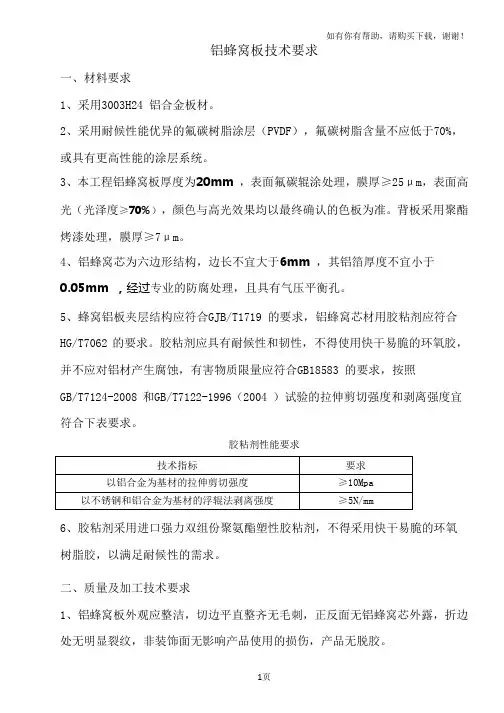

铝蜂窝板技术要求
铝蜂窝板技术要求一、材料要求1、采用3003H24 铝合金板材。
2、采用耐候性能优异的氟碳树脂涂层（PVDF），氟碳树脂含量不应低于70%，或具有更高性能的涂层系统。
3、本工程铝蜂窝板厚度为20mm ，表面氟碳辊涂处理，膜厚≥25μm，表面高光（光泽度≥70%），颜色与高光效果均以最终确认的色板为准。
背板采用聚酯烤漆处理，膜厚≥7μm。
4、铝蜂窝芯为六边形结构，边长不宜大于6mm ，其铝箔厚度不宜小于0.05mm ，经过专业的防腐处理，且具有气压平衡孔。
5、蜂窝铝板夹层结构应符合GJB/T1719 的要求，铝蜂窝芯材用胶粘剂应符合HG/T7062 的要求。
胶粘剂应具有耐候性和韧性，不得使用快干易脆的环氧胶，并不应对铝材产生腐蚀，有害物质限量应符合GB18583 的要求，按照GB/T7124-2008 和GB/T7122-1996（2004 ）试验的拉伸剪切强度和剥离强度宜符合下表要求。
胶粘剂性能要求6、胶粘剂采用进口强力双组份聚氨酯塑性胶粘剂，不得采用快干易脆的环氧树脂胶，以满足耐候性的需求。
二、质量及加工技术要求1、铝蜂窝板外观应整洁，切边平直整齐无毛刺，正反面无铝蜂窝芯外露，折边处无明显裂纹，非装饰面无影响产品使用的损伤，产品无脱胶。
2、铝蜂窝板供应商必须具备加工制作单曲面、双曲面及不规则型铝蜂窝板的成套技术装备，并保证能够进行批量的规模生产能力。
此外，装饰面外观质量还应符合下表的要求。
外观质量3、铝蜂窝板的外形尺寸和尺寸允许偏差1）铝蜂窝板厚度不小于20mm 。
2）矩形平面板的尺寸允许偏差应符合下表的要求，异形板的尺寸允许偏差由供需双方商定。
尺寸允许偏差3）铝蜂窝板面板标称厚度不小于1.0mm，背板标称厚度不小于1mm,且胶水复合面应涂有利于胶水粘接的涂层，需附有与胶水的相容性报告，原件备查。
4）装饰面涂层厚度应符合下表的要求：装饰面涂层厚度5）装饰面层性能应符合下表要求装饰面层性能6）铝蜂窝板物理性能应符合下表的要求。

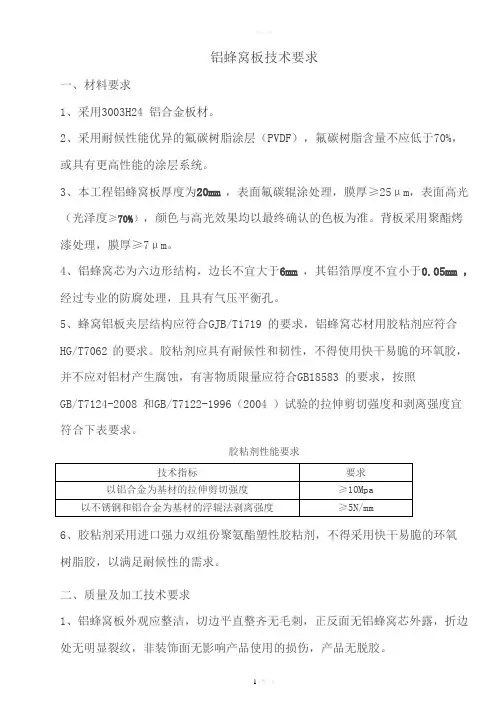

铝蜂窝板技术要求7.2
铝蜂窝板技术要求一、材料要求1、采用3003H24 铝合金板材。
2、采用耐候性能优异的氟碳树脂涂层（PVDF），氟碳树脂含量不应低于70%，或具有更高性能的涂层系统。
3、本工程铝蜂窝板厚度为20mm ，表面氟碳辊涂处理，膜厚≥25μm，表面高光（光泽度≥70%），颜色与高光效果均以最终确认的色板为准。
背板采用聚酯烤漆处理，膜厚≥7μm。
4、铝蜂窝芯为六边形结构，边长不宜大于6mm ，其铝箔厚度不宜小于0.05mm ，经过专业的防腐处理，且具有气压平衡孔。
5、蜂窝铝板夹层结构应符合GJB/T1719 的要求，铝蜂窝芯材用胶粘剂应符合HG/T7062 的要求。
胶粘剂应具有耐候性和韧性，不得使用快干易脆的环氧胶，并不应对铝材产生腐蚀，有害物质限量应符合GB18583 的要求，按照GB/T7124-2008 和GB/T7122-1996（2004 ）试验的拉伸剪切强度和剥离强度宜符合下表要求。
胶粘剂性能要求6、胶粘剂采用进口强力双组份聚氨酯塑性胶粘剂，不得采用快干易脆的环氧树脂胶，以满足耐候性的需求。
二、质量及加工技术要求1、铝蜂窝板外观应整洁，切边平直整齐无毛刺，正反面无铝蜂窝芯外露，折边处无明显裂纹，非装饰面无影响产品使用的损伤，产品无脱胶。
2、铝蜂窝板供应商必须具备加工制作单曲面、双曲面及不规则型铝蜂窝板的成套技术装备，并保证能够进行批量的规模生产能力。
此外，装饰面外观质量还应符合下表的要求。
外观质量3、铝蜂窝板的外形尺寸和尺寸允许偏差1）铝蜂窝板厚度不小于20mm 。
2）矩形平面板的尺寸允许偏差应符合下表的要求，异形板的尺寸允许偏差由供需双方商定。
尺寸允许偏差3）铝蜂窝板面板标称厚度不小于1.0mm，背板标称厚度不小于1mm,且胶水复合面应涂有利于胶水粘接的涂层，需附有与胶水的相容性报告，原件备查。
4）装饰面涂层厚度应符合下表的要求：装饰面涂层厚度5）装饰面层性能应符合下表要求装饰面层性能6）铝蜂窝板物理性能应符合下表的要求。
蜂窝板技术标准及要求
技术文件技术部份:（不仅限于下列内容）(1)深化图纸：根据提供的图纸，进行排版图设计并针对本工程特点细化连接节点、盒式蜂窝板的节点处理、所供蜂窝板加工图、蜂窝板自身附件和所要求的支撑节点要求图。
(2)加工生产：蜂窝板的生产能力、加工工艺、质量控制、检验标准及方法、产品包装整体说明（须含板件编号、打包编号、分区索引等）等。
（3）供货服务：全过程供货流程、全过程供货方案、供货计划特殊环节的应急措施、现场服务方案。
（4）用于本工程产品性能资料：正面板、背面板、面漆、背面漆、蜂窝芯、粘合剂的详细生产厂商、技术性能及有效的检测报告，以及符合本次招标要求的蜂窝板的力学性能、抗冻融性能、防火性能等有效的检测报告。
（5）样品一套，不小于400×600mm的盒式蜂窝铝板组合样板，样品上需标明投标人名称。
样品上均需注明投标单位名称，并加盖单位公章。
（6）以往类似工程的产品合格证明、产品批次质量合格证明等相关证明材料。
（7）本工程所需的材料清单、板件编号、板件索引图、单元索引图、分区索引图等，并提供其中任一板件的CAD或word格式打印图样一张。
（8）提供本工程所需的蜂窝板的整体及局部的受力及变形计算。
（9）技术文件附件（投标方视需要自行编写），包括：a、投标人完成项目所独有的有利条件和优势的说明。
b、投标人提出的技术创新及对业主的合理化建议。
（10）投标人认为有必要提供的其他有关材料分值构成及计算方法A、技术标评分标准和权重(1)深化图纸：排版合理，下料图纸表达清晰，便于加工，节点设计外观及受力合理，提供的优化节点设计合理可行，得4分。
(2)加工生产：生产能力能够满足工程要求、加工工艺达到本工程材料的技术要求、有完善的质量控制、检验标准及方法、产品包装整体说明清晰，便于验收及分区安装要求，得7分。
（3）供货服务：全过程供货流程清晰全面、供货全过程方案切实可行、特殊环节的应急措施可行有效、现场服务方案周到，能有效保证工程实施，得8分。

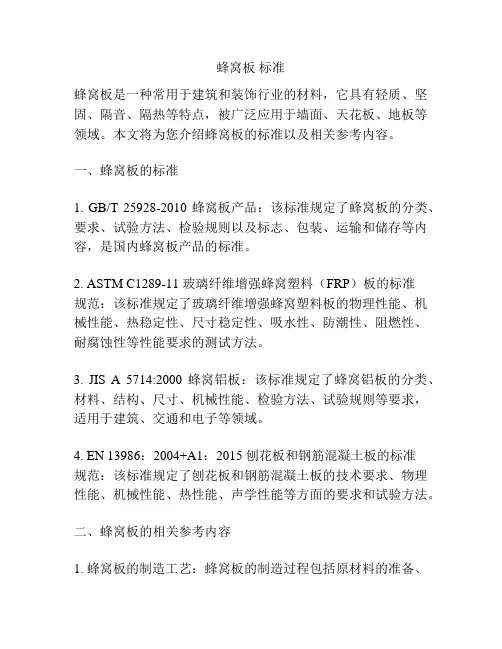

蜂窝板 标准
蜂窝板标准蜂窝板是一种常用于建筑和装饰行业的材料，它具有轻质、坚固、隔音、隔热等特点，被广泛应用于墙面、天花板、地板等领域。
本文将为您介绍蜂窝板的标准以及相关参考内容。
一、蜂窝板的标准1. GB/T 25928-2010 蜂窝板产品：该标准规定了蜂窝板的分类、要求、试验方法、检验规则以及标志、包装、运输和储存等内容，是国内蜂窝板产品的标准。
2. ASTM C1289-11 玻璃纤维增强蜂窝塑料（FRP）板的标准规范：该标准规定了玻璃纤维增强蜂窝塑料板的物理性能、机械性能、热稳定性、尺寸稳定性、吸水性、防潮性、阻燃性、耐腐蚀性等性能要求的测试方法。
3. JIS A 5714:2000 蜂窝铝板：该标准规定了蜂窝铝板的分类、材料、结构、尺寸、机械性能、检验方法、试验规则等要求，适用于建筑、交通和电子等领域。
4. EN 13986：2004+A1：2015 刨花板和钢筋混凝土板的标准规范：该标准规定了刨花板和钢筋混凝土板的技术要求、物理性能、机械性能、热性能、声学性能等方面的要求和试验方法。
二、蜂窝板的相关参考内容1. 蜂窝板的制造工艺：蜂窝板的制造过程包括原材料的准备、蜂窝芯材的制备、面板的制备、面板与蜂窝芯材的粘合、表面处理以及成品的质量检验等环节。
制造工艺的参考内容可以包括原材料的选择和采购、加工工艺的流程、设备的选用和维护等方面。
2. 蜂窝板的性能测试方法：蜂窝板的性能测试是确保其质量和稳定性的重要环节。
相关参考内容可以包括蜂窝板的物理性能测试方法、机械性能测试方法、热性能测试方法、声学性能测试方法等。
例如，可以参考ASTM等国际标准组织相关的标准。
3. 蜂窝板的应用领域：蜂窝板具有轻质、坚固、隔音、隔热等特点，广泛应用于建筑和装饰行业。
相关参考内容可以包括蜂窝板在建筑外墙、内墙、天花板、地板等方面的应用案例、设计指南以及相关的技术要求。
4. 蜂窝板的市场趋势和发展前景：随着建筑和装饰行业的发展，蜂窝板作为一种环保、节能的材料，具有很大的市场潜力和发展前景。
芳纶纸蜂窝标准
芳纶纸蜂窝标准芳纶纸蜂窝板按应用领域分为航空、汽车、建筑、装备、包装等几个领域。
不同领域对芳纶纸蜂窝板的性能要求不同，因此每个领域的标准也不同。
下面我们详细探讨一下各个方面的标准：航空领域是芳纶纸蜂窝板的主要应用领域之一。
在此领域，芳纶纸蜂窝板常用于飞机翼梁、机身、前缘、襟翼、垂尾等部位，其性能要求非常高。
(1) 芳纶纸蜂窝板的厚度误差应控制在±0.05mm以内。
(2) 蜂窝芯材料应具有优异的抗压强度和剪切强度，抗压强度不低于1.5MPa，剪切强度不低于0.8MPa。
(3) 芳纶纸蜂窝板的表面平整度应达到国际航空标准GB/T35801-2018中的要求，表面光滑、不得有脱落、破损、氧化等缺陷。
(4) 芳纶纸蜂窝板的耐热性能应符合国际航空标准GBT 2408-2014中的要求，热稳定性能不低于200℃。
(4) 芳纶纸蜂窝板应具有良好的耐久性能和热稳定性能，耐久性能不低于1万次循环，热稳定性能不低于150℃。
建筑领域是芳纶纸蜂窝板的较为新兴的应用领域。
芳纶纸蜂窝板可用于建筑隔音板、隔热板、装饰面板等。
在此领域，芳纶纸蜂窝板的性能要求具有良好的外观和机械性能，同时具有较高的防火性能和隔热性能。
装备领域是芳纶纸蜂窝板的另一个应用领域，适用于制造军事各类装备、电子装备、通讯设备等部件。
在此领域，芳纶纸蜂窝板的性能要求具有高强度、防弹、防震、防腐等特点。
(4) 芳纶纸蜂窝板应具有良好的抗震、防弹、防切割、防腐蚀等性能。
包装领域是芳纶纸蜂窝板的应用范围之一。
芳纶纸蜂窝板可用于各种类型的包装，如机械设备包装、礼品包装、电子产品包装等。
以上就是芳纶纸蜂窝标准的具体内容。
芳纶纸蜂窝板的应用范围广泛，其性能要求也日趋严格。
只有符合相应的标准要求，才能促进该材料在各个领域的应用和发展。
除了以上所述的各个领域的标准，芳纶纸蜂窝板还有一些通用标准，如芳纶纸蜂窝板尺寸标准、芳纶纸蜂窝板性能试验标准等。
芳纶纸蜂窝板尺寸标准包括板厚、板长、板宽和蜂窝尺寸等方面的要求。
蜂窝石材技术要求
蜂窝石材技术要求一、石材加工要求1、复合石材必须与招标方提供的石材样本颜色一致。
2、石材磨光装饰面基本上应与本工程已使用的普通石材板装饰面相同。
3、石材板原料必须平整、干燥才可进入复合加工，以免造成石材面与铝板复合面的脱胶隐患。
成材板规格尺寸要求详见附件。
4、石材面做三遍防护，并等养护剂涂刷完成后在太阳下晒至充分干燥，然后进行包装、发货。
防护剂必须在以下品牌中选用：思康、雅科美、百星、杜邦。
为杜绝假冒产品，应提供采购合同原件备查二、铝蜂窝板要求1、铝蜂窝芯应符合HB5443的要求，铝箔应选用3003系列，壁厚不小于0.07mm，芯格边长不大于6mm，铝蜂窝芯材必须经过专业的防腐蚀处理，且具有气压平衡孔。
2、铝板选用3×××系列铝合金板材，材质品牌为优质国产铝板，等级为H24，过渡铝板及背面铝板的复合面必须要有防腐蚀且有利于粘结的背漆【绿环氧保护层】，以提高耐用年限，并与使用胶水做相容性测试，需提供第三方的权威测试报告。
3、面板厚度不小于0.7mm，力学性能应符合GB/T3880.2的要求，厚度偏差应符合GB/T3880.3的A类高精级产品的要求。
三、胶粘剂要求1、胶粘剂应采用改性进口双组份柔性聚氨酯胶，不得采用快干脆性的环氧树脂胶，并在以下品牌中选用：汉高、爱牢达、亨斯迈。
为防止假冒，应随附该批次的进口报关单及合格证。
2、胶粘剂有害物质含量应符合GB/T18583的规定，胶粘剂对所粘接材料应不产生腐蚀。
3、胶粘剂产烟毒性危险分级不应低于GB/T20285规定的准安全级（ZA2）4、胶粘剂的质保期应为20年，在质保期内因胶的质量问题造成板材脱落，投标人应承担由此造成的所有损失，包括给第三方造成的损失。
5、胶水应存放在20摄氏度的空调房间，并且胶水的配比使用需在恒温恒湿净化复合车间中进行，使用机器自动搅拌喷胶处理。
四、安装连接件要求1、安装连接件应采用Q235的冷镦工艺成型的异型螺母，其表面防腐处理应满足GB5267.1的规定或更高级别，机械性能等级应达到GB3098.2中规定的5级。
PP蜂窝板检验规范
文件编号：
文件名称：
PP蜂窝板检验规范
版本号： 修改状态：
第页共页
检验标准
序号
检验项目
缺陷
等级
抽样水平
检验标准
1
标识
A
GB2828.1-2003一般检验水准Ⅱ，AQL: 0.65
标识内容完整、规范、清晰，并附有出货检验报告
目视
/
每批
2
颜色
B
GB2828.1-2003一般检验水准Ⅱ，AQL: 0.65
同一批产品无色差，两批产品间可允许轻微色差(以最初标准样件为准)
目视
/
每批
3
外观
B
GB2828.1-2003一般检验水准Ⅱ，AQL: 0.65
表面平整(弯曲度见封样件)，切边平齐，无破损、变形、严重飞边和污秽
目视
/
每批
4
长度
B
5张/每批
+100mm -0
测量
卷尺
每批
5
宽度
B
5张/每批
+100mm -0
测量
卷尺
每批
6
厚度
B
5张/每批
3±0.3mm
测量
卡尺
每批
7
克重
B
3张/每批
1200±50g/㎡
称重
电子称
每批
8
阻燃性
A
3张/每批
≤70mm/min
GB8410-2006
阻燃箱
每批
9
气味
A
3张/每批
≤3级
GB/T30512-2014
烘箱
每批
10
高低温循环性
建筑外墙用铝蜂窝复合板标准
建筑外墙用铝蜂窝复合板标准一、铝蜂窝复合板的基本概念铝蜂窝复合板就是一种把铝蜂窝芯材和上下两层铝板通过特殊工艺复合在一起的板材。
这种板材可不得了，它既有铝的那种轻便和美观，又有蜂窝结构带来的超强稳定性。
二、材料组成要求1. 铝板外层铝板的厚度那可是有讲究的。
一般来说，在建筑外墙使用的话，外层铝板厚度不能太薄，得有个0.5毫米以上。
为啥呢？太薄了容易变形，风一吹可能就凹进去一块，那多难看啊。
而且铝板的材质得是符合建筑用铝标准的，纯度要高，杂质不能太多。
内层铝板呢，虽然不用像外层那么厚，但也不能太次，厚度大概在0.3毫米左右就行。
它主要是和蜂窝芯材配合，增强整体的结构强度。
2. 蜂窝芯材蜂窝芯材的材质大多是铝箔。
这个铝箔的厚度一般在0.03 - 0.08毫米之间。
蜂窝芯材的蜂窝孔大小也很关键，常见的蜂窝孔边长在6 - 10毫米左右。
如果蜂窝孔太大，整个板材的强度就会受影响；蜂窝孔太小呢，又会增加成本，还可能影响一些其他性能。
三、物理性能标准1. 强度它的抗压强度必须要达到一定数值。
比如说，垂直于板面方向的抗压强度，每平方厘米至少要能承受10牛顿的压力。
这就好比一个大力士在上面压着，板材也不能轻易变形。
抗剪强度也很重要。
在建筑外墙，可能会受到风的侧向力或者其他外力的剪切作用，所以抗剪强度每平方厘米得有8牛顿左右。
2. 平整度整个铝蜂窝复合板的表面平整度要高。
用手摸上去，不能有明显的凹凸不平。
具体来说，在一米的长度范围内，表面平整度误差不能超过2毫米。
要是平整度不够，外墙装上去就像波浪一样，多难看呀。
四、防火性能1. 燃烧等级建筑外墙用的铝蜂窝复合板，燃烧等级最好能达到B1级。
这意味着它在遇到火灾的时候，不容易燃烧，能够起到一定的阻燃作用。
如果燃烧等级太低，一旦发生火灾，那可就成了助燃的东西了，非常危险。
2. 防火涂层如果有防火涂层的话，涂层的厚度要均匀。
一般来说，防火涂层的厚度在0.3 - 0.5毫米之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蜂窝板各项要求
常州双欧板业有限公司生产的铝蜂窝板，根据幕墙的使用功能
和耐久年限的要求，建筑幕墙工程常选用15mm、20mm、25mm厚的铝蜂窝板，幕
墙工程用铝蜂窝板没有可参考的加工尺寸，待幕墙施工单位对施工图细化后提出，铝蜂窝板供应厂家配合出加工图。
双欧牌铝蜂窝板提供多层氟碳预滚涂烤漆，可以满足特殊地区超高层建筑的风压强度要求，也可以满足建筑更大的分格需要，具有非常好的平整度，加工性能好，可冷弯弧、开槽折边等，下面将简单介绍建筑幕墙选用铝蜂窝板的技术要求。
1、铝蜂窝板材料要求
1.1铝蜂窝板材质
（1）正面和背面铝板采用优质铝镁合金板，等级为AA3003H24，正面铝板厚度不小于1.0毫米，背面铝板厚度不小于0.7毫米。
（2）铝合金蜂窝芯材材质采用AA3003H18，并应经过防腐蚀处理，铝合金蜂窝芯材使用的铝箔厚度为0.05mm，铝合金蜂窝芯材展开后成正六边形，边长5mm。
（3）黏合剂采用强力聚氨脂粘结胶，剥离强度不小于40N/CM；
（4）面板机械性能：σb≥160Nmm2，σρσ2≥160Nmm2，伸长率δ为6%-10%。
1.2铝蜂窝板表面处理技术要求
（1）正面铝板的外表面采用铝卷连续滚涂的氟碳烤漆（PVDF）[含氟碳树脂70%以上]或具有更高性能的涂层系统，外表面涂层光泽度位5%，颜色以最终封样为准，也可采用后喷涂工艺；
（2）背面铝板的外表面必须有聚胺脂保护性涂饰，膜厚不小于10μm;
1.3外观质量
幕墙板外观应整洁，非装饰面无影响产品使用的损伤，切边平直整齐无毛刺，折边无明
显裂纹，产品无脱胶。
1.4铝蜂窝板的其他要求
1.4.1铝蜂窝板的装配及生产、技术装备要求
（1）铝蜂窝板必须在制造商工厂成型加工，以保证安装精度，铝蜂窝板四周应密封，保证起到防水功能；
（2）铝蜂窝板在制造商工厂的加工过程中已完成四周封闭呈盒式，不得在现场或施工单位手中进行二次加工；
（3）铝蜂窝板采用专用安装配件，表面阳极氧化，力学性能符合国标的要求；
（4）铝蜂窝板安装系统设计满足热胀冷缩要求；
（5）铝蜂窝板供应商必须具备加工制作单曲面、双曲面及不规则型铝蜂窝板的成套技术装备，并保证能够进行批量的规模生产能力；
（6）铝蜂窝板供应商必须具备加工制作单曲面、双曲面及不规则型铝蜂窝板的专业设计能力；
1.4.2角码布置规律：
建筑幕墙工程铝蜂窝板一般采用2mm角码，材料与装饰铝板材料相同，间距300左右布置，位置无特殊要求的，对边错开即可。
角码安装公差：+1mm。
2、铝蜂窝板执行标准
（1）GB/T21086-2007建筑幕墙
（2）JGJ133-2001金属与石材幕墙技术规范
（3）GB178-1977(1989)水泥强度
试验用标准砂
（4）GB/T191包装储运图示标志（GB/T191-2000，EQV ISO780:1997）
（5）GB/T1452－2005夹层结构平拉强度试验方法(MOD ASTM C297-94（1999）)
（6）GB/T1453－2005夹层结构或芯子平压性能试验方法(MOD ASTM C 365-00)
（7）GB/T1455－2005夹层结构或芯子剪切性能试验方法(MOD ASTM C 393-00)
（8）GB/T1456－2005夹层结构弯曲性能试验方法(MOD ASTM C273-00)（9）GB/T1457－2005夹层结构滚筒剥离强度试验方法(MOD ASTM D1781-98)（10）GB/T1720-1979(1989)漆膜附着力测定法
（11）GB/T1732－1993漆膜耐冲击性测定法（NEQГOCT4765-73）
（12）GB/T1740－1979（1989）漆膜耐湿热测定法
（13）GB/T1766－1995色漆和清漆涂层老化的评级方法（NEQ ISO4628－1:1980）
（14）GB/T1771-1991色漆和清漆耐中性盐雾性能的测定（EQV ISO7253:1984）（15）GB/T3880.2-2006一般工业用铝及铝合金板、带材第2部分:力学性能（16）GB/T4957－2003非磁性金属基体上非导电覆盖层厚度测量涡流方法（IDT ISO2360:1982）
（17）GB/T6388运输包装收发货标志(GB/T6388－1986)
（18）GB/T6739-2006涂膜硬度铅笔测定法（IDT ISO15184:1998）
（19）GB/T9286－1998色漆和清漆漆膜的划格试验（EQV ISO2409:1992）（20）GB/T9754－1988色漆和清漆不含金属颜料的色漆漆膜之20、60和80镜面光泽的测定（EQV ISO2813:1978）
（21）GB/T9780－2005建筑涂料涂层耐沾污性试验方法
（22）GB/T11942－1989彩色建筑材料色度测量方法
（22）GB/T16259－1996彩色建筑材料人工气候加速颜色老化试验。
