运动控制期末必考题
《运动控制》期末复习题1
一、填空题1.晶闸管的常见封装外形有螺栓型、平板型、（塑封型）。
2.型号为KP200-10D的普通晶闸管的主要技术参数是：额定电压为 1000 V。
3.电力电子器件按照其开通、关断的控制方式，可分为不可控型、半控型和全控型三大类。
4.过电压主要是指操作过电压和雷击过电压两类。
5.在高压整流设备中，可将数只晶闸管串联使用，以共同分担高电压。
为了解决静态均压问题，可在每只晶闸管上并联均压电阻。
6. IGBT 综合了MOSFET和GTR的输入阻抗高、工作速度快、通态电压低、阻断电压高、承受电流大的优点。
7.普通晶闸管是三端器件，三个引出电极分别为：阳极、阴极和门极。
8.普通晶闸管的外形主要有塑封形、螺栓形和平板形三种。
为了便于散热，额定电流大于200A的晶闸管的外形一般为平板形。
9.目前常用的具有自关断能力的电力电子元件有GTR、GTO、 IGBT等几种。
10.电力电子器件按驱动电路的性质可分为电流型器件和电压型器件。
11.要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用单宽脉冲触发；二是用双窄脉冲触发。
12.逆变电路的交流侧接电网，称为有源逆变。
13.三相半波可控整流电路中，带大电感负载无续流二极管时，电路的移相范围是 0 ～ 90度。
14.要使三相全控桥式整流电路正常工作，晶闸管的触发方法有两种，一是用单宽脉冲触发；二是用双窄脉冲触发。
15.三相全控桥式整流电路，要求共阴极组晶闸管的触发脉冲相位间隔 120 度。
16.在三相全控桥式整流电路中，电阻性负载，当控制角≤ 60 度时，电流连续。
17.直流斩波电路是将__直流________电能转换成直流电能的电路。
18.脉冲宽度调制逆变电路可以实现调压和调频。
19.电流型逆变器中间直流环节储能元件是电容。
20.在三相全控桥式变流电路中，控制角α与逆变角β之间的关系为____互补_____。
21.直流动电机电枢回路串电阻调速的特点是：外接电阻越大，转速速降越大，机械特性越软。

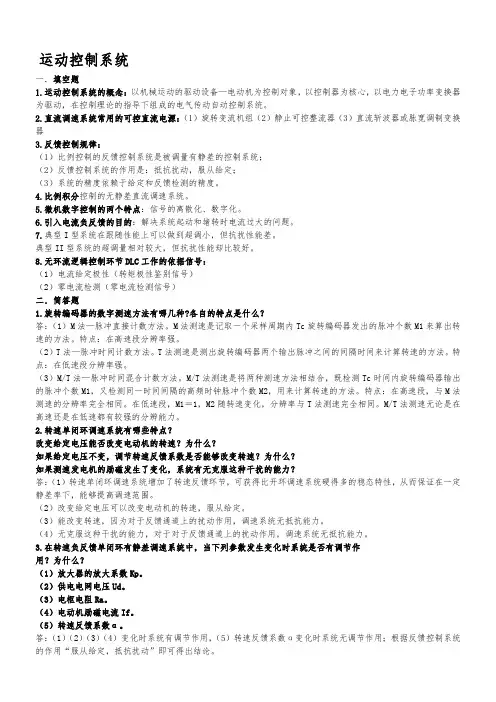

运动控制系统期末考试试题
运动控制系统一．填空题1.运动控制系统的概念：以机械运动的驱动设备—电动机为控制对象，以控制器为核心，以电力电子功率变换器为驱动，在控制理论的指导下组成的电气传动自动控制系统。
2.直流调速系统常用的可控直流电源：（1）旋转变流机组（2）静止可控整流器（3）直流斩波器或脉宽调制变换器3.反馈控制规律：（1）比例控制的反馈控制系统是被调量有静差的控制系统；（2）反馈控制系统的作用是：抵抗扰动，服从给定；（3）系统的精度依赖于给定和反馈检测的精度。
4.比例积分控制的无静差直流调速系统。
5.微机数字控制的两个特点：信号的离散化、数字化。
6.引入电流负反馈的目的：解决系统起动和堵转时电流过大的问题。
7.典型I型系统在跟随性能上可以做到超调小，但抗扰性能差。
典型II型系统的超调量相对较大，但抗扰性能却比较好。
8.无环流逻辑控制环节DLC工作的依据信号：（1）电流给定极性（转矩极性鉴别信号）（2）零电流检测（零电流检测信号）二．简答题1.旋转编码器的数字测速方法有哪几种?各自的特点是什么？答：（1）M法—脉冲直接计数方法。
M法测速是记取一个采样周期内Tc旋转编码器发出的脉冲个数M1来算出转速的方法。
特点：在高速段分辨率强。
（2）T法—脉冲时间计数方法。
T法测速是测出旋转编码器两个输出脉冲之间的间隔时间来计算转速的方法。
特点：在低速段分辨率强。
（3）M/T法—脉冲时间混合计数方法。
M/T法测速是将两种测速方法相结合，既检测Tc时间内旋转编码器输出的脉冲个数M1，又检测同一时间间隔的高频时钟脉冲个数M2，用来计算转速的方法。
特点：在高速段，与M法测速的分辨率完全相同。
在低速段，M1＝1，M2随转速变化，分辨率与T法测速完全相同。
M/T法测速无论是在高速还是在低速都有较强的分辨能力。
2.转速单闭环调速系统有哪些特点？改变给定电压能否改变电动机的转速？为什么？如果给定电压不变，调节转速反馈系数是否能够改变转速？为什么？如果测速发电机的励磁发生了变化，系统有无克服这种干扰的能力？答：（1）转速单闭环调速系统增加了转速反馈环节，可获得比开环调速系统硬得多的稳态特性，从而保证在一定静差率下，能够提高调速范围。
运动控制考试复习题及答案(完整版)
运动控制考试复习题及答案(完整版)一、填空题1、控制系统的动态性能指标是指跟随指标和抗扰指标，而调速系统的动态指标通常以抗扰性能指标为主2、直流电机调速方法有变压调速、电枢串电阻调速和弱磁调速。
异步电动机调速方式常见有6种分别是：降压调速、差离合调速、转子串电阻调速、串级调速和双馈电动机调速、变级调速、变压变频调速。
其中转差率不变型有：变级调速、变压变频调速，只有变压变频应用最广，可以构成高动态性能的交流调速系统。
同步电动机按频率控制方式不同分为：他控式变频调速和自控式变频调速。
（变电阻调速：有级调速。
变转差率调速：无级调速。
调压调速：调节供电电压进行调速）按按转差功率可以怎么划分电动机:转差功率消耗型、转差功率不变型、转差功率馈送型3、对于异步电动机变压变频调速，在基频以下，希望维持气隙磁通不变，需按比例同时控制定子电压和定子频率，低频时还应当抬高电压以补偿阻抗压降，基频以下调速属于恒转矩调速；而基频以上，由于电压无法升高，只好仅提高定子频率而迫使磁通减弱，相当直流电动机弱磁升速情况，基频以上调速属于恒功率调速。
4、对于SPWM型逆变器，SPWM的含义为正弦波脉宽调制，以正弦波作为逆变器输出的期望波形，SPWM波调制时，调制波为频率和期望波相同的正弦波，载波为频率比期望波高得多的等腰三角波，SPWM型逆变器控制方式有同步调制、异步调制、混合调制。
SPWM型逆变器的输出的基波频率取决于正弦波。
SPWM控制技术包括单极性控制和双极性控制两种方式。
5、调速系统的稳定性能指标包括调速范围和静差率6、供变压调速使用的可控直流电源有：旋转交流机组（G-M系统）、静止式可控整流器（V-M系统）与直流斩波器（PWM-M系统）或脉宽调制变换器。
7、典型I型系统与典型II型系统相比,前者跟随性能好、超调小，但抗扰性能差。
典型I型系统和典型Ⅱ型系统在稳态误差和动态性能上有什么区别？答：稳态误差：对于典型I型系统，在阶跃输入下，稳态时是无差的；但在斜坡输入下则有恒值稳态误差，且与K值成反比；在加速度输入下稳态误差为∞。
运动控制期末必考题
运动控制期末必考题⼀、填空题1、直流电动机有三种调速⽅案：（1）调节电枢供电电压U；（2）减弱励磁磁通Φ；（3）改变电枢回路电阻R。
2、当电流⼤到⼀定程度时才出现的电流负反馈，叫做电流截⽌负反馈。
3、额定励磁状态下的直流电动机电枢电流与直流电动机的电磁转矩成正⽐。
4、他励直流电动机的调速⽅法中，调压调速是从基速（额定转速）往下调，在不同转速下容许的输出恒定，所以⼜称为恒转矩调速。
调磁调速是从基速往上调，励磁电流变⼩，也称为弱磁调速，在不同转速时容许输出功率基本相同，称为恒功率调速。
5、直流调速系统的静态性能指标主要包括静差率和调速范围。
6、在⽐例积分调节调节过程中，⽐例部分的作⽤是迅速响应控制，积分部分的作⽤是消除稳态误差。
7、采⽤积分速度调节器的闭环调速系统是⽆静差的。
8、直流调速系统中常⽤的可控直流电源主要有旋转变流机组、静⽌式可控整流器和直流斩波器或脉宽调制变换器三种。
9、所谓稳态是指电动机的平均电磁转矩与负载转矩相平衡的状态。
10、在额定负载下，⽣产⼯艺要求电动机提供的最⾼转速和最低转速之⽐叫做调速范围。
11、负载由理想空载增加到额定值时所对应的转速降落与理想空载转速之⽐叫做静差率。
12、⼀个调速系统的调速范围，是指在最低转速时还能满⾜所需静差率的转速的可调范围。
13、反馈控制的作⽤是抵抗扰动、服从给定。
14、脉宽调制的⽅法是把恒定的直流电源电压调制成幅值相同、频率⼀定、宽度可变脉冲序列，从⽽可以改变平均输出电压的⼤⼩，以调节转速。
15、调速系统的要求有调速、稳速、加，减速。
16、直流电动机在调速过程中，若额定转速相同，则转速越低时，静差率越⼤。
17、在转速、电流双闭环直流调速系统中转速调节器的输出作为电流调节器的输⼊，再⽤电流调节器的输出去控制电⼒电⼦变换器。
18、双闭环调速系统在正常运⾏时， ACR 调节器是不会达到饱和的。
19、反馈控制系统所能抑制的知识被反馈环包围的前向通道上的扰动。
《运动控制系统》期末复习资料
第1章 绪论1. 什么是运动控制? 电力传动又称电力拖动，是以电动机作为原动机驱动生产机械的系统的总称。
运动控制系统是将电能转变为机械能的装置，用以实现生产机械按人们期望的要求运行，以满足生产工艺及其它应用的要求。
2. 运动控制系统的组成：现代运动控制技术是以电动机为控制对象，以计算机和其它电子装置为控制手段，以电力电子装置为弱电控制强电的纽带，以自动控制理论和信息处理理论为理论基础，以计算机数字仿真或计算机辅助设计为研究和开发的工具。
3. 运动控制系统的基本运动方程式：第2章 转速反馈控制的直流调速系统1. 晶闸管-电动机（ V-M ）系统的组成：纯滞后环节，一阶惯性环节。
2. V-M 系统的主要问题：由于电流波形的脉动，可能出现电流连续和断续两种情况。
3. 稳态性能指标：调速范围D 和静差率s 。
D =n N s∆n N (1−s) ，额定速降 ∆n N ，D =n maxn min ，s =∆n N n 04. 闭环控制系统的动态特性；静态特性、结构图？5. 反馈控制规律和闭环调速系统的几个实际问题，积分控制规律和比例积分控制规律。
积分控制规律：⎰∆=t0n c d 1t U U τ 比例积分控制规律：稳态精度高，动态响应快6. 有静差、无静差的主要区别：比例调节器的输出只取决于输入偏差量的现状；而积分调节器的输出则包含了输入偏差量的全部历史。
比例积分放大器的结构：PI 调节器7. 数字测速方法：M 法测速、T 法测速、M/T 法测速。
8. 电流截止负反馈的原理：采用某种方法，当电流大到一定程度时才接入电流负反馈以限制电流，而电流正常时仅有转速负反馈起作用控制转速。
电流截止负反馈的实现方法：引入比较电压，构成电流截止负反馈环节9. 脉宽调制：利用电力电子开关的导通与关断，将直流电压变成连续可变的电压，并通过控制脉冲宽度或周期达到变压变频的目的。
10. 直流蓄电池供电的电流可反向的两象限直流斩波调速系统,已知:电源电压Us=300V,斩波器占空比为30%,电动机反电动势E=100V,在电机侧看,回路的总电阻R=1Ω。
运动控制—期末复习部分简答题
●1。
简述异步电动机双馈调速的五种工况。
答:①电机在次同步转速下作电动运行。
从定子侧输入功率，轴上输出机械功率，而转速功率在扣除转子消耗后从转子侧馈送到电网，由于电机在低于同步转速下工作，故称为次同步转速的电动运行;②电机在反转时作倒拉制动运行.在反相附加电动势与位能负载外力的作用下,可以使电机进入倒拉制动运行状态；③电机在超同步转速下作回馈制动运行。
进入这种运行状态的必要条件是有位能性机械外力作用在电机轴上,并使电机能在超过其同步转速n1的情况下运行；④电机在超同步转速下作电动运行.绕线转子异步电机在转子中串入附加电动势后可以再超同步转速下作电动运行，并可使输出超过其额定功率，这一特殊工况正是有定，转子双馈的条件形成的;⑤电机在次同步转速下作回馈制动运行。
为了提高生产率，很多工作机械希望其电力拖动装置能缩短加速和停车的时间,因此必须是运行在低于同步转速电动状态的电机切换到制动状态下工作。
●2。
简述转速反馈闭环调速系统的三个基本特征答：①只用比例放大器的反馈控制系统，其被调量仍是有静差的；②反馈控制系统的作用是:抵抗扰动,服从给定，扰动性能是反馈控制系统最突出特征之一；③系统的精度依赖于给定和反馈检测的精度.●3。
简述双闭环直流调速系统启动过程的三个阶段和三个特点：答：⑴三个阶段:第一阶段（0~t1）是电流上升阶段；第二阶段(t1～t2）是横流升速阶段；第三阶段（t2以后)是转速调节阶段。
⑵三个特点：①饱和非线性控制。
随着ASR的饱和与不饱和，整个系统处于完全不同的两种状态，在不同情况下表现未不同结构的线性系统,只能采用分段线性化得方法来分析，不能简单的用线性控制理论来分析整个起动过程，也不能简单的用线性控制理论来笼统的设计这样的控制系统；②转速超调。
当转速调节器ASR采用PI调节器时，转速必然有超调；③准时间最优控制。
●4。
简述双闭环直流调速系统中转速调节器和电流调节器的作用。
答:⑴转速调节器的作用①转速调节器是调速系统的主导调节器，它使转速n很快的跟随给定电压Un＊变化，稳态时可减小转速误差，如果采用PI调节器,则可实现无静差；②对负载变化起抗扰作用；③其输出限幅值决定电动机允许的最大电流。
运动控制期末复习
一、填充题：1. 运动控制系统由电动机、功率放大与变换装置、控制器及相应的传感器等构成。
2. 转矩控制是运动控制的根本问题，磁链控制与转矩控制同样重要。
3. 生产机械常见的三种负载是恒转矩负载、恒功率负载和平方率负载。
4. 某直流调速系统电动机额定转速1430/min N n r =，额定速降115/minN n r ∆=，当要求静差率30%s ≤时，允许的调速范围为5.3，若当要求静差率20%s ≤时，则调速范围为3.1，如果希望调速范围达到10，所能满足的静差率是44.6%。
5. 数字测速中，T 法测速适用于 低速，M 法测速适用于高速 。
6. 生产机械对调速系统转速控制的要求有 调速 、稳速和加减速 三个方面。
7.直流电机调速的三种方法是：调压调速、串电阻调速和弱磁调速。
8.双闭环直流调速系统的起动过程分为 电流上升阶段、恒流升速阶段和 转速调节 三个阶段。
9.单闭环比例控制直流调速系统能够减少稳态速降的实质在于它的自动调节作用，在于它能随着负载的变化而相应的 改变电枢电压，以补偿电枢回路电阻压降的变化。
1．恒压频比控制方式是指给异步电动机供电的电压和 频率 之比为常数。
10.异步电机基于稳态模型的控制方法有调压调速和变压变频调速；基于动态数学模型的高性能控制方法有FOC 和DTC 。
11.异步电动机变压变频调速控制特性曲线中，基频以下调速称为恒 转矩 调速，基频以上调速称为恒功率调速。
12.控制变频器逆变部分的常见的脉冲宽度调制技术有（1）以追求电压正弦为目的的SPWM 控制技术，（2）以追求电流正弦为目的的CFPWM 控制技术，（3）以追求磁链正弦为目的的SVPWM 控制技术。
13.转差频率控制的两个基本特点是：（1）定子电压和频率比协调控制保持空隙磁通恒定，（2）气隙磁通不变时，电磁转矩与转差频率成正比。
14.电磁耦合是机电能量转换的必要条件，电流与磁通的乘积产生转矩，转速与磁通的乘积产生感应电动势。
运控c答案
《运动控制系统》期末试题c 答案一. 填空（24）1. 变电压调速，弱磁调速；恒压频比调速，电气串级调速，基频以上变频调速，机械串级调速 。
2. 最低速 ；最低速。
3. 平均电磁转矩和负载转矩相平衡的状态下机械特性为平均转速和平均转矩的关系。
4. 在sm s ωω≤的范围内，转矩e T 基本上和s ω成正比，条件是气隙磁通不变，在不同的定子电流值时，按照.1.)(s s I f U ω=的函数关系控制定子电压和频率，就能保持气隙磁通m φ恒定。
5. 等腰三角形；改变调制度；正弦调制波的频率。
6. 坐标变换，相应的坐标反变换。
二. 简答题。
（26）（1） 试分析有环流可逆调速系统的制动过程？ （5）答： 由βα=配合控制可逆调速系统仍采用双闭环控制，起整个制动过程可分为3个阶段：<1> 本组逆变阶段，这个阶段电流迅速下降占时间很短，转速来不及明显的变化。
<2>它组反接制动阶段，本阶段反向电流很快增长，电机处于反接制动转速明显下降。
<3>它组回馈制动阶段，电机在恒减速的条件下会馈制动把动能转换成电能，其中大部分通过VR 逆变回馈电网。
（2） 试说明什么是有静差调速系统和无静差调速系统？有静差调速存在静差的根本原因和无静差系统能实现无静差的根据？ （5）答：只采用比例调节器的单闭环系统为有静差调速系统，采用比例积分调节器的闭环调速系统为无静差调速系统。
有静差调速系统存在静差的根本原因是由于比例调节器的输出和输入是比例关系，而调速系统的输入又为给定速度和反馈速度之差。
若无速度差则输出为零速度很快下将又出现静差。
而无静差系统采用比例积分环节其输出不仅和当前的速度差有关系还和过去的速度差的过渡历史有关，他的输出是过去速度差的积分，因此在当前输入为零的情况下可以保持输出恒定不变就有可能实现无静差。
（3） 试述电气串级调速系统的控制原理？ (5)答： 控制原理：将电机转子电压先整流成直流电压，然后引入一个附加的直流电动势，控制次附加的电动势的幅值，就可以调节异步电动机的转速，这样把交流的变压变频问题转化成与频率无关的直流变压问题，使问题的分析和工程的实现方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题1、直流电动机有三种调速方案：（1）调节电枢供电电压U；（2）减弱励磁磁通Φ；（3）改变电枢回路电阻R。
2、当电流大到一定程度时才出现的电流负反馈，叫做电流截止负反馈。
3、额定励磁状态下的直流电动机电枢电流与直流电动机的电磁转矩成正比。
4、他励直流电动机的调速方法中，调压调速是从基速（额定转速）往下调，在不同转速下容许的输出恒定，所以又称为恒转矩调速。
调磁调速是从基速往上调，励磁电流变小，也称为弱磁调速，在不同转速时容许输出功率基本相同，称为恒功率调速。
5、直流调速系统的静态性能指标主要包括静差率和调速范围。
6、在比例积分调节调节过程中，比例部分的作用是迅速响应控制，积分部分的作用是消除稳态误差。
7、采用积分速度调节器的闭环调速系统是无静差的。
8、直流调速系统中常用的可控直流电源主要有旋转变流机组、静止式可控整流器和直流斩波器或脉宽调制变换器三种。
9、所谓稳态是指电动机的平均电磁转矩与负载转矩相平衡的状态。
10、在额定负载下，生产工艺要求电动机提供的最高转速和最低转速之比叫做调速范围。
11、负载由理想空载增加到额定值时所对应的转速降落与理想空载转速之比叫做静差率。
12、一个调速系统的调速范围，是指在最低转速时还能满足所需静差率的转速的可调范围。
13、反馈控制的作用是抵抗扰动、服从给定。
14、脉宽调制的方法是把恒定的直流电源电压调制成幅值相同、频率一定、宽度可变脉冲序列，从而可以改变平均输出电压的大小，以调节转速。
15、调速系统的要求有调速、稳速、加，减速。
16、直流电动机在调速过程中，若额定转速相同，则转速越低时，静差率越大。
17、在转速、电流双闭环直流调速系统中转速调节器的输出作为电流调节器的输入，再用电流调节器的输出去控制电力电子变换器。
18、双闭环调速系统在正常运行时， ACR 调节器是不会达到饱和的。
19、反馈控制系统所能抑制的知识被反馈环包围的前向通道上的扰动。
20、一般来说，调速系统的的动态指标以抗扰性能为主，而随动系统的动态性能指标则以跟随性能为主。
21、转速、电流双闭环直流调速系统在起动过程中，转速调节器ASR经历了不饱和、饱和、退饱和三种情况。
22、双闭环调速系统的起动过程分为三个阶段，即电流上升阶段、恒流升速介段、转速调节阶段。
23、双闭环系统由于起动过程中转速调节器饱和，使电动机一直处于最大起动电流。
24、转速、电流双闭环系统在恒流升速阶段转速调节器饱和，电流调节器不饱和。
25、在转速、电流双闭环系统中，出现电网波动时，电流调节器其主要作用；出现负载扰动时，转速调节器其主要作用。
26、在双闭环系统中中引入转速微分负反馈抑制转速超调，显著地降低（填增加或减少）动态速降，提高抗扰性能。
27、V-M系统的可逆线路有两种方法，即电枢反接可逆线路和励磁反接可逆线路。
28、变流装置有整流和逆变两种状态，直流电动机有电动和制动两种状态。
29、逻辑无环流可逆调速系统的结构特点是在可逆系统增加DLC，称为无环流逻辑控制环节，包括电平检测、逻辑判断、延时电路、联锁保护四部分，它的功能是根据系统运行情况实时地封锁原工作的一组晶闸管脉冲，然后开放原封锁的一组晶闸管的脉冲。
30、环流是指不流过电动机或其他负载，而直接在两组晶闸管之间流通的短路电流。
31、无环流可逆调速系统可按实现无环流的原理的不同分为逻辑无环流系统和和错位控制无环流系统。
32、有环流可逆调速系统中采用β≥∂配合控制时可消除直流平均环流；设置环流电抗器可抑制瞬时脉动换流。
33、在转速、电流双闭环调速系统中，转速调节器按典型 II 型系统设计，其抗干扰能力好，稳态无误差；电流调节器按典型 I 型系统设计，其抗干扰能力差，超调较小。
34、异步电动机变压变频调速系统必须具备能同时控制电压幅值和频率的交流电源。
35、电压型变频器的主电路包括整流电路、中间直流电路、逆变电路三部分。
36、根据直流环节的储能方式分，交-直-交变频器可分为电压型和电流型。
37、对异步电动机进行调速控制时，希望电动机的主磁通保持额定值不变。
磁通太弱，铁心利用不充分；磁通太强，则铁心饱和，导致励磁电流过大。
38、异步电动机变频调速是靠改变电动机供电频率调速，而其转差频率控制方式中控制的是转差角频率，故可将电动机转差角频率与电动机转速信号相加获得定子给定频率，就可对定子频率进行控制。
39、异步电动机调速，按对转差功率处理方式的不同，交流调速系统可分为转差功率消耗型调速系统、转差功率回馈型调速系统、转差功率不变型调速系统三类。
40、变频器的转差频率控制方式的控制思想是建立在异步电动机的稳态数学模型的基础上。
41、按照异步电动机的工作原理，电磁功率和机械功率的关系为mechP= 1-smP，电磁功率和转差功率的关系为 Ps=sPm 。
42、异步电动机变压调速系统，当电压减小时，最大电磁转矩减小，最大电磁转矩所对应的转差率减小。
（减小、增大、不变）43、SPWM的调制方式有同步调制、异步调制、分段同步调制和混合调制。
44、SPWM逆变器是利用正弦波信号与三角波信号相比较后，而获得一系列等幅不等宽的脉冲波形。
45、矢量控制系统的基本思想是通过坐标变换得到等效的两相数学模型，然后按转子磁链定向，将交流电动机定子电流分解为励磁分量和转矩分量，从而可以获得和直流电动机相仿的高动态性能。
46、异步电动机三相动态模型结构复杂，采用坐标变换和矩阵变换可简化动态数学模型，坐标变换的原则是磁动势不变。
47、同步电动机的转子旋转速度就是同步转速，转差S ω恒等于 0 。
48、同步电动机的变压变频调速系统属于转差功率 不变 型的调速系统。
49、就频率控制方式而言，同步电动机的变压变频调速系统可分为 他控变频和自控变频 两大类。
50、同步电动机按转子结构分为 凸极式 和 隐极式 。
51、在串级调速系统处于次同步回馈制动状态时，电磁功率为负值，那么转差功率为负 值，机械功率为 负 值。
52、转差功率消耗型调速系统在带恒转矩负载时随着转差功率损耗的增加，系统的转速会 降低 。
53、现代带电流闭环的电子控制软起动器可以限制 启动电流 并保持恒值，直到转速升高后电流自动衰减下来。
54、串级调速系统属于转差功率 馈送型 调速方法。
按转差功率转化形式不同，低同步串级调速系统可分为：电气串级调速系统和 机械 串级调速系统。
55、按实现无环流原理的不同，无环流可逆调速系统可分为两类：逻辑无环流系统和错位控制 无环流系统。
56、变频调速系统在基频以下调速属于 恒转矩调速 。
57、同步电机的转差S ω为零，所以其变压变频调速系统属于转差功率不变型调速系统。
58、串级调速系统中逆变变压器二次侧相电压可以表示为min0max 02cos βr T E s U =，那么T U 2与系统的最大理想空载转差率 及电动机 转子开路电动势 有成正比的关系。
59、在机械串级调速系统中，当直流电动机的励磁电流增大时，电机转速将 减小 。
60、变频调速系统在恒压频比控制时，最大转矩max e T 是随着1ω的降低 而 减小 。
61、在三相桥式逆变器中，有0180和0120导通型换相方式，其中同一排不同桥臂的左、右两管之间互相换相称为 120°导通型 型逆变器；同一时刻总有 2 个开关器件导通；每个开关器件一次连续导通 120° 。
62、在V-M 系统中抑制电流脉动的主要措施有： 设置平波电抗器 、 增加整流电路相数 。
63、电压源型变压变频器由于受桥臂开关死区的影响，当每相电流为正时，输出电压波形的负脉冲增宽，正脉冲变 窄 ；相反电流为负时，输出电压波形负脉冲变 窄 ，正脉冲变 宽 。
64、由于存在强迫延迟换流现象，可以把转子整流回路的工作分为两个工作状态，其换流重叠角γ和强迫延迟导通角p α的角度范围不同，即在第一工作状态时 转子整流电路处于正常的不可控整流工作状态 ， 此时转子整流回路相当于一个 不可控 整流电路；在第二工作状态时 整流电路好似处于可控的整流工作状态 ，此时转子整流回路相当于一个 可控 整流电路。
65、在坐标变换时，不同电机模型彼此等效的原则是： 在不同坐标下所产生的磁动势完全一 致 。
66、转差功率消耗型调速系统在带恒转矩负载时随着转差功率损耗的增加，系统的转速会 降低 。
67、生产机械要求电动机提供的最高转速m ax n 和最低转速min n 之比叫做 调速范围 ，用字母D 表示。
68、同步电动机变压变频调速系统中，转子的旋转速度为同步转速，所以其转差角速度S ω为 0 ，该系统属于转差功率 不变型 调速系统。
69、改变异步电机闭环调速系统的给定信号*n U ，可使静特性平行的 上下 移动。
70、现代带电流闭环的电子控制软起动器可以限制起动电流并保持恒值，直到转速升高后电流自动衰减下来。
71、在电磁转差离合器调速系统中，通过调节 励磁电流 来实现转速的变化。
72、在机械串级调速系统中，可以通过调节直流电机的 励磁电流 来调节转速。
73、在电气串级调速系统中，通过控制逆变角的大小就可以调速，当逆变角变大时，转速将 增大 ，相反逆变角β变小时转速 降低 。
74、变频调速系统在基频以下调速属于 恒转矩调速 ；而基频以上属于 恒功率调速 。
75、在双馈调速系统中，当电机工作于反转倒拉制动运行时，转差率s 范围是 s>1 。
76、异步电动机串级调速时所能产生的最大转矩比正常接线时减少了 17.3% 。
77、串级调速系统通常有 间接启动 和 直接启动 两种起动方式。
78、变频调速系统在恒压频比控制时，最大转矩max e T 是随着1ω的降低而 减小 。
79、如果在绕线转子异步电动机的转子回路串接一同相交流电动势，那么转子转速将 增加 ，并且电动势越大，转速越 大 。
80、变频调速系统在基频以下调速时在调节频率的同时还要调节 电压 。
81、电压源型逆变器直流环节采用大 电容 滤波，输出的交流电压是 矩形波 。
82、在三相桥式逆变器中，有0180和0120导通型换相方式，其中同一桥臂上、下两管之间互相换相称为180°型逆变器；每一时刻总有 3 个开关器件导通；为防止上、下两管同时导通，须采取先断后通原则。
83、电压源型逆变器有3组、6个开关组成，这台逆变器共有 8 开关状态，其中有6 种工作开关状态， 2 种零开关状态。
84、电动机磁链的电流模型精度在高速时不如 电压 模型。
85、直接转矩控制是直接在 定子 坐标系下分析交流电动机的数学模型，控制电动机的磁链和转矩。
86、在串级调速系统处于次同步回馈制动状态时，电磁功率为负值，那么转差功率为 负 值，机械功率为 负 值。
87、变频调速系统在恒压频比控制时，最大转矩max e T 是随着1ω的降低而 减小 。
