粉末静电喷涂技术
粉末静电喷涂工艺(3篇)
第1篇摘要：粉末静电喷涂是一种高效、环保、经济的涂装工艺，广泛应用于汽车、家具、建筑、电子等行业。
本文将从粉末静电喷涂的基本原理、设备组成、工艺流程、质量控制等方面进行详细介绍，以期为粉末静电喷涂技术的应用提供参考。
一、引言随着工业技术的不断发展，涂装工艺在提高产品质量、延长使用寿命、美化外观等方面发挥着重要作用。
粉末静电喷涂作为一种先进的涂装技术，具有诸多优点，如环保、节能、高效、质量稳定等。
本文将对粉末静电喷涂工艺进行详细介绍。
二、粉末静电喷涂基本原理粉末静电喷涂是利用静电吸附原理，将粉末涂料喷涂到工件表面的一种涂装方法。
其基本原理如下：1. 喷涂：粉末涂料通过静电喷枪喷出，形成带正电荷的粉末粒子。
2. 静电吸附：带正电荷的粉末粒子在静电场作用下，被工件表面带负电荷的部位吸附。
3. 热固化：吸附在工件表面的粉末涂料在高温下熔化、流平，形成均匀、致密的涂层。
三、设备组成粉末静电喷涂设备主要由以下几部分组成：1. 粉末涂料供应系统：包括粉末料斗、螺旋输送器、定量分配器等。
2. 静电喷枪：用于将粉末涂料喷出，形成带正电荷的粉末粒子。
3. 静电发生器：产生高压静电场，使粉末涂料带电。
4. 烘干固化设备：用于将吸附在工件表面的粉末涂料加热固化。
5. 辅助设备：包括输送装置、工件悬挂装置、冷却装置等。
四、工艺流程粉末静电喷涂工艺流程如下：1. 工件表面处理：对工件进行除油、除锈、磷化等表面处理，提高涂层的附着力。
2. 粉末涂料选择：根据工件材质、要求和使用环境选择合适的粉末涂料。
3. 设备调试：调整粉末涂料供应系统、静电喷枪、烘干固化设备等，确保喷涂质量。
4. 喷涂：将工件悬挂在输送装置上，通过静电喷枪将粉末涂料均匀喷涂在工件表面。
5. 烘干固化：将喷涂后的工件送入烘干固化设备，加热固化粉末涂料。
6. 后处理：检查涂层质量，进行必要的修补和装饰。
五、质量控制粉末静电喷涂质量控制主要包括以下方面：1. 工件表面处理：确保工件表面处理质量，提高涂层附着力。
粉末静电喷涂(金属)工艺流程
粉末静电喷涂(金属)工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!粉末静电喷涂（金属）是一种高效的涂装工艺，广泛应用于金属产品的表面处理。
粉末静电喷涂基础知识

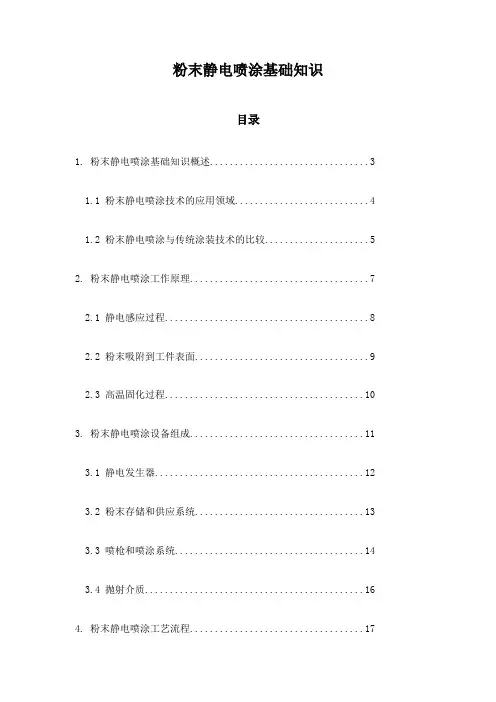

粉末静电喷涂基础知识目录1. 粉末静电喷涂基础知识概述 (3)1.1 粉末静电喷涂技术的应用领域 (4)1.2 粉末静电喷涂与传统涂装技术的比较 (5)2. 粉末静电喷涂工作原理 (7)2.1 静电感应过程 (8)2.2 粉末吸附到工件表面 (9)2.3 高温固化过程 (10)3. 粉末静电喷涂设备组成 (11)3.1 静电发生器 (12)3.2 粉末存储和供应系统 (13)3.3 喷枪和喷涂系统 (14)3.4 抛射介质 (16)4. 粉末静电喷涂工艺流程 (17)4.1 准备工作 (18)4.2 喷涂步骤 (19)4.3 后处理 (21)5. 粉末静电喷涂过程中应注意的参数 (22)5.1 粉末粒径和粒度分布 (23)5.2 粉末化学成分和物理状态 (24)5.3 静电电压和电流 (25)5.4 喷涂角度和距离 (26)5.5 喷涂速度和工艺条件 (27)6. 粉末静电喷涂质量控制 (28)6.1 涂层厚度控制 (30)6.2 涂层均匀性和粗糙度控制 (31)6.3 涂层性能评价 (32)7. 环境和安全措施 (34)7.1 粉末废弃处理 (35)7.2 静电喷涂工作区的安全防护 (36)8. 粉末静电喷涂的发展趋势 (38)8.1 环保型粉末的研究与应用 (39)8.2 自动化和智能化喷涂技术的发展 (40)8.3 新型涂层材料的创新 (41)9. 粉末静电喷涂常见问题与解决方法 (43)9.1 粉末吸附不良 (44)9.2 涂层质量不佳 (45)9.3 设备故障处理 (46)10. 示例和案例分析 (47)10.1 汽车零部件涂装案例 (48)10.2 航空航天部件涂装案例 (49)10.3 工业设备涂装案例 (51)11. 粉末静电喷涂行业标准 (52)11.1 国家标准 (52)11.2 国际标准 (53)12. 粉末静电喷涂工程师和操作员的培训 (54)12.1 培训内容 (55)12.2 培训方法和考核标准 (57)13. 粉末静电喷涂的未来展望 (58)13.1 技术进步的前景 (59)13.2 市场需求的变化 (60)13.3 创新涂料和技术的应用 (61)1. 粉末静电喷涂基础知识概述粉末静电喷涂技术是一种重要的表面处理技术，广泛应用于各个工业领域。
粉末静电喷涂工艺技术介绍及操作流程
粉末静电喷涂工艺技术介绍及操作流程粉末涂装是近代涂装工业领域的一项新技术、新工艺，也是我国重点推广的新技术之一，应用于家电产品及其它领域，优越性十分明显。
粉末涂装是高防护、高装饰的涂装方法，要得到满意的涂装效果，就必须对影响涂装效果的因素加以控制。
作为粉末涂料的操作施工人员，如果对涂装过程中易产生的弊病知识了解不够，将无法生产出合格产品或一出现问题就手足无措、无从下手。
一、粉末涂料的优越性粉末涂料是一种粉状不含液态溶剂及稀释剂的新型涂装材料。
由于其高装饰、重防腐性、粉末可回收利用，无有机溶剂对环境的污染等特点决定了其广泛的应用空间。
粉末涂料施工与传统的油漆施工相比较，有如下优点：1、粉末涂料是一种不含溶剂的涂料，这就决定了不需要把主要成膜物质及辅助成膜的物质、添充料及颜料都溶于有机溶剂中，解决了某些有机溶剂无法溶解的高分子成膜物质均可作为涂料使用的难题。
而许多难被溶剂溶解的高分子物质却是防腐及装饰性涂料必可少的中坚力量。
2、粉末涂料因不含易挥发的有机溶剂，不易燃烧爆炸，只要防止粉尘积聚过多就可解决着火爆炸的隐患，这一点油漆等易燃的溶剂性涂料却无法克服。
3、由于粉末涂料本身不含有机溶剂，施工操作及制粉过程中无刺激性气味，不但可防止环境被污染和破坏，而且对操作者本人的身心健康大为有益。
4、油漆类液态涂料施工过程中的利用率仅达到50%—60%。
而粉末涂料一次上粉率约为70%—80%（受工件形状等因素影响），其余粉末可二次回收利用，利用率在90%—98%。
5、油漆类液态涂料施工过程中必须加入30%—50%的稀释剂，而这些稀释剂的作用只是调整粘稠度，并不是固化成膜的必须成份，回化过程中又挥发掉了。
不但污染环境，而且做了大量无用功，浪费了原料，提高了生产成本；粉末涂料施工过程中则根本不需要这类稀释剂。
6、油漆类液态涂料的厚度一般为15—30μm，而粉末涂料一次涂装便可达到60—150μm之间，可一次涂装达到要求厚度，减少劳动强度，适合自动化流水线生产操作。
粉末静电喷涂技术
粉末静电喷涂技术的工艺流程工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。
静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。
工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。
1.2.2 粉末静电喷涂的基本原料用室内型环氧聚酯粉末涂料。
它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。
辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3、含油量小于1.0×10-5％(质量分数)]1.2.3 粉末静电喷涂的施工工艺●静电高压60-90kV。
电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。
●静电电流10～20μA。
电流过高容易产生放电击穿粉末涂层；电流过低上粉率低●流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。
●雾化压力0.30～0.45MPa。
适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。
适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。
●清枪压力0.5MPa。
清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞。
●供粉桶流化压力0.04～0.10MPa。
供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易出现供粉不足或者粉末结团。
●喷枪口至工件的距离150～300mm。
喷枪口至工件的距离过近容易产生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。
●输送链速度4.5～5.5m／min。
输送链速度过快会引起粉末涂层厚度不够，过慢则降低生产效率。
静电粉末喷涂工艺(3篇)
第1篇摘要：静电粉末喷涂是一种高效、环保的涂装工艺，广泛应用于汽车、家电、金属制品等行业。
本文将详细介绍静电粉末喷涂工艺的原理、设备、操作步骤以及注意事项，以期为相关从业人员提供参考。
一、引言静电粉末喷涂工艺是一种利用静电原理，将粉末涂料均匀喷涂在工件表面的涂装方法。
与传统涂装工艺相比，静电粉末喷涂具有以下优点：涂层均匀、附着力强、环保、节省涂料、干燥速度快等。
因此，静电粉末喷涂在工业生产中得到了广泛应用。
二、静电粉末喷涂原理静电粉末喷涂工艺主要基于静电原理，其基本原理如下：1. 粉末带电：在粉末输送过程中，粉末与输送管道、输送带等发生摩擦，使粉末带上静电。
2. 粉末吸附：带电粉末在静电场的作用下，被吸附到工件表面。
3. 粉末熔化：工件表面温度升高，粉末涂料熔化，形成均匀的涂层。
4. 固化：涂层在室温下或加热条件下固化，形成具有良好附着力的涂膜。
三、静电粉末喷涂设备静电粉末喷涂设备主要包括以下几部分：1. 粉末输送系统：包括粉末储存罐、输送泵、输送管道等。
2. 喷涂系统：包括喷枪、静电发生器、粉末回收系统等。
3. 烘干设备：包括烘干室、加热器等。
4. 辅助设备：包括工件输送设备、除静电设备等。
四、静电粉末喷涂操作步骤1. 准备工作：检查设备是否正常，调整设备参数，确保设备处于最佳工作状态。
2. 粉末准备：将粉末涂料倒入储存罐，调整粉末输送系统，确保粉末顺畅输送。
3. 喷涂：将工件放置在喷枪下方，开启喷枪和静电发生器，进行喷涂。
4. 烘干：将喷涂好的工件送入烘干室，进行烘干固化。
5. 冷却：烘干后的工件在冷却室中冷却至室温。
6. 检验：对涂层进行外观检查、附着力测试等，确保涂层质量。
五、静电粉末喷涂注意事项1. 粉末选择：根据工件材质、表面处理要求等因素选择合适的粉末涂料。
2. 喷枪调整：调整喷枪与工件之间的距离、角度等参数，确保涂层均匀。
3. 烘干温度：根据粉末涂料特性，调整烘干温度，确保涂层固化。
钢门窗粉末静电喷涂涂层技术条件
钢门窗粉末静电喷涂涂层技术条件一、前言随着科技的发展，人们对建筑的美观性和实用性要求越来越高。
钢门窗作为一种常见的建筑构件，其表面的涂装工艺也在不断地改进和创新。
粉末静电喷涂技术作为一种高效、环保的涂装方法，已经广泛应用于钢门窗的生产中。
本文将从理论层面对钢门窗粉末静电喷涂涂层的技术条件进行详细的阐述，以期为相关领域的研究和生产提供参考。
二、钢门窗粉末静电喷涂涂层技术条件的理论分析1.1 粉末的选择粉末是钢门窗粉末静电喷涂涂层的关键组成部分，其性能直接影响到涂层的质量。
在选择粉末时，应考虑以下几个方面：(1)颗粒形状：颗粒形状决定了涂层的平整度和抗粘附性。
通常情况下，颗粒越细，涂层的质量越好。
(2)粒度分布：粒度分布是指粉末中不同大小颗粒的比例。
合理的粒度分布可以保证涂层的均匀性和流动性。
(3)颜填料：颜填料可以改善粉末的色彩和耐磨性。
在选择颜填料时，应考虑其与基材的相容性和热稳定性。
1.2 涂料的设计涂料的设计是钢门窗粉末静电喷涂涂层技术条件中的另一个重要环节。
在设计涂料时，应考虑以下几个方面：(1)涂料的基本性能：包括涂覆效率、硬度、耐磨性、耐腐蚀性等。
(2)涂料的施工工艺：包括涂覆厚度、涂覆速度、干燥时间等。
(3)涂料的环保性能：包括VOC排放量、重金属含量等。
2.1 喷涂设备的选型喷涂设备是实现钢门窗粉末静电喷涂的关键工具，其性能直接影响到涂层的质量和生产效率。
在选型时，应考虑以下几个方面：(1)喷枪的类型：根据喷涂材料的性质和工艺要求，选择合适的喷枪。
如对于大面积的平面涂层，可选用旋转喷枪；对于复杂的曲面涂层，可选用往复式喷枪。
(2)喷嘴的孔径：孔径的大小影响到喷涂材料的雾化效果和喷涂效率。
一般来说，孔径越大，喷涂效率越高；但孔径过大，会导致涂层粗糙。
(3)供气系统的稳定性：稳定的供气系统可以保证喷涂过程中气体流量的稳定性，从而提高涂层的质量。
2.2 喷涂参数的控制喷涂参数是指在喷涂过程中需要控制的各种参数，如电压、电流、空气压力、喷枪转速等。
粉末静电喷涂的基本技巧
粉末静电喷涂的基本技巧
粉末静电喷涂是一种常用的喷涂技术，其基本技巧包括以下几个方面：
1. 喷涂设备准备：确保喷涂设备干燥清洁，并根据需要选择适当的喷嘴和枪体组合。
2. 预处理表面：将需喷涂的物体表面处理完好，除去油污、尘埃等杂质，并确保表面干燥。
3. 准备粉末：根据项目要求选择合适的粉末颜色和类型，并按照说明书进行预处理，例如固化剂的混合。
4. 调整喷涂参数：根据喷涂物体的尺寸、形状和要求，调整喷嘴的形状和喷涂压力、粉末输出量等参数。
5. 喷涂操作：将喷枪保持在与物体表面约30cm的距离，并以稳定的速度移动枪体，保持均匀的喷涂质量。
6. 应用顺序：根据需要，先进行底漆的喷涂，然后再进行主涂层的喷涂，确保颜色和质量的均匀性。
7. 固化和清洁：在喷涂完毕后，根据粉末的要求进行固化处理，可以是自然氧
化或烘干。
之后清洁设备和工具，以备下次使用。
以上是粉末静电喷涂的基本技巧，需要根据具体情况进行调整和改进。
喷涂操作者还应掌握喷涂设备的安全使用方法，并遵守相关操作规程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粉末静电喷涂技术的工艺流程工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。
静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从〃喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。
工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。
1.2.2 粉末静电喷涂的基本原料用室内型环氧聚酯粉末涂料。
它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。
辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3、含油量小于1.0×10-5％(质量分数)]1.2.3 粉末静电喷涂的施工工艺●静电高压60-90kV。
电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。
●静电电流10～20μA。
电流过高容易产生放电击穿粉末涂层；电流过低上粉率低●流速压力0.30-0.55MPa.流速压力越〃高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。
●雾化压力0.30～0.45MPa。
适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。
适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。
●清枪压力0.5MPa。
清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞。
●供粉桶流化压力0.04～0.10MPa。
供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易出现供粉不足或者粉末结团。
●喷枪口至工件的距离150～300mm。
喷枪口至工件的距离过近容易产生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。
●输送链速度4.5～5.5m／min。
输送链速度过快会引起粉末涂层厚度不够，过慢则降低生产效率。
1.2.4 粉末静电喷涂的主要设备●喷枪和静电控制器喷枪除了传统的内藏式电极针，外部还设置了环形电晕而使静电场更加均匀以保持粉末涂层的厚度均匀。
静电控制器产生需要的静电高压并维持其稳定，波动范围小于10％。
●供粉系统供粉系统由新粉桶、旋转筛和供粉桶组成。
粉末涂料先加入到新粉桶，压缩空气通过新粉桶底部的流化板上的微孔使粉末预流化，再经过粉泵输送到旋转筛。
旋转筛分离出粒径过大的粉末粒子(100μm以上)，剩余粉末下落到供粉桶。
供粉桶将粉末流化到规定程度后通过粉泵和送粉管供给喷枪喷涂工件。
●回收系统喷枪喷出的粉末除一部分吸附到工件表面上(一般为50％～70％，本公司为70％)外，其余部分自然沉降。
沉降过程中的粉末一部分被喷粉棚侧壁的旋风回收器收集，利用离心分离原理使粒径较大的粉末粒子(12μm以上)分离出来并送回旋转筛重新利用。
12pom以下的粉末粒子被送到滤芯回收器内，其中粉末被脉冲压缩空气振落到滤芯底部收集斗内，这部分粉末定期清理装箱等待出售。
分离出粉末的洁净空气(含有的粉末粒径小于1 μm、浓度小于5g/m3)排放到喷粉室内以维持喷粉室内的微负压。
负压过大容易吸入喷粉室外的灰尘和杂质，负压过小或正压容易造成粉末外溢。
沉降到喷粉棚底部的粉末收集后通过粉泵进入旋转筛重新利用。
回收粉末与新粉末的混合比例为(1:3)～(1:1)。
使用该回收系统，本公司的总体粉末利用率平均达到95％。
●喷粉室体顶板和壁板采用透光聚丙烯塑料材质，以最大限度减少粉末黏附量，防止静电荷累积干扰静电场。
底板和基座采用不锈钢材质，既便于清洁又具有足够的机械强度。
●辅助系统包括空调器、除湿机。
空调器的作用一是保持喷粉温度在35℃以下以防止粉末结块；二是通过空气循环(风速小于0.3m/s)保持喷粉室的微负压。
除湿机的作用是保持喷粉室相对湿度为45％～55％，湿度过大空气容易产生放电击穿粉末涂层，过小导电性差不易电离。
1.3 固化1.3.1 粉末固化的基本原理环氧树脂中的环氧基、聚酯树脂中的羧基与固化剂中的胺基发生缩聚、加成反应交联成大分子网状体，同时释放出小分子气体(副产物)。
固化过程分为熔融、流平、胶化和固化4个阶段。
温度升高到熔点后工件上的表层粉末开始融化，并逐渐与内部粉末形成漩涡直至全部融化。
粉末全部融化后开始缓慢流动，在工件表面形成薄而平整的一层，此阶段称流平。
温度继续升高到达胶点后有几分短暂的胶化状态(温度保持不变)，之后温度继续升高粉末发生化学反应而固化。
1.3.2 粉末固化的基本工艺采用的粉末固化工艺为180℃，烘15min，属正常固化。
其中的温度和时间是指工件的实际温度和维持不低于这一温度的累积时间，而不是固化炉的设定温度和工件在炉内的行走时间。
但两者之间相互关联，设备最初调试时需要使用炉温跟踪仪测量最大工件的上、中、下3点表面温度及累积时间，并根据测量结果调整固化炉设定温度和输送链速度(它决定工件在炉内的行走时间)，直至符合上述固化工艺要求。
这样就可以得出两者之间的对应关系，因此在一段时间内(一般为2个月)只需要控制速度即可保证固化工艺。
1.3.3 粉末固化的主要设备设备主要包括供热燃烧器、循环风机及风管、炉体3部分。
本公司使用的供热燃烧器为德国威索产品，使用0～35#轻柴油。
具有发热效率高、省油的优点。
循环风机进行热交换，送风管第一级开口在炉体底部，向上每隔600mm有一级开口，共三级。
这样可以保证1 200mm工件范围内温度波动小于5℃，防止工件上下色差过大。
回风管在炉体顶部，这样可以保证炉体内上下温度尽可能均匀。
炉体为桥式结构，既有利于保存热空气，又可以防止生产结束后炉内空气体积减小吸人外界灰尘和杂质。
1.4 检查固化后的工件，日常主要检查外观(是否平整光亮、有无颗粒、缩孔等缺陷)和厚度(控制在55～90μm)。
如果首次调试或需要更换粉末时则要求使用相应的检测仪器检测如下项目：外观、光泽、色差、涂层厚度、附着力(划格法)、硬度(铅笔法)、冲击强度、耐盐雾性(400h)、耐候性(人工加速老化)、耐湿热性(1 000h) 1.5 成品检查后的成品分类摆放在运输车、周转箱内，相互之间用报纸等软质材料隔离，以防止划伤并做好标识待用2 粉末静电喷涂作业的常见问题及解决方法2.1 涂层杂质常见杂质主要来源于喷粉环境中的颗粒，以及其他各种因素引起的杂质，现概括如下。
(1)固化炉内杂质。
解决方法是用湿布和吸尘器彻底清洁固化炉的内壁，重点是悬挂链和风管缝隙处。
如果是黑色大颗粒杂质就需要检查送风管滤网是否有破损处，有则及时更换。
(2)喷粉室内杂质。
主要是灰尘、衣物纤维、设备磨粒和喷粉系统积垢。
解决方法是每天开工前使用压缩空气吹扫喷粉系统，用湿布和吸尘器彻底清洁喷粉设备和喷粉室。
(3)悬挂链杂质。
主要是悬挂链挡油板和一次吊具接水盘(材质为热镀锌板)被前处理酸、碱蒸气腐蚀后的产物。
解决方法是定期清理这些设施(4)粉末杂质。
主要是粉末添加剂过多、颜料分散不均、粉末受挤压造成的粉点等。
解决方法是提高粉末质量，改进粉末储运方式。
(5)前处理杂质。
主要是磷化渣引起的大颗粒杂质和磷化膜黄锈引起的成片小杂质。
解决方法是及时清理磷化槽和喷淋管路内积渣，控制好磷化槽液浓度和比例。
(6)水质杂质。
主要是前处理所使用的水中含砂量、含盐量过大引起的杂质。
解决方法是增加水过滤器，使用纯水做为最后两级清洗水。
2.2 涂层缩孔(1)前处理除油不净或者除油后水洗不净造成表面活性剂残留而引起的缩孔。
解决方法是控制好预脱脂槽、脱脂槽液的浓度和比例，减少工件带油量以及强化水洗效果。
(2)水质含油量过大而引起的缩孔。
解决方法是增加进水过滤器，防止供水泵漏油。
(3)压缩空气含水量过大而引起的缩孔。
解决方法是及时排放压缩空气冷凝水。
(4)粉末受潮而引起的缩孔。
解决方法是改善粉末储运条件，增加除湿机以保证回收粉末及时使用(5)悬挂链上油污被空调风吹落到工件上而引起的缩孔。
解决方法是改变空调送风口位置和方向。
(6)混粉而引起的缩孔。
解决方法是换粉时彻底清理喷粉系统2.3 涂层色差(1)粉末颜料分布不均匀引起的色差。
解决的方法是提高粉末质量，保证粉末的L、a、b相差不大而且正负统一。
(2)固化温度不同引起的色差。
解决方法是控制好设定温度和输送链速度，以保持工件固化温度和时间的一致性和稳定性。
(3)涂层厚薄不均匀引起的色差。
解决方法是调整好喷粉工艺参数和保证喷粉设备运行良好以确保涂层厚度均匀一致。
2.4 涂层附着力差(1)前处理水洗不彻底造成工件上残留脱脂剂、磷化渣或者水洗槽被碱液污染而引起的附着力差。
解决方法是加强水洗，调整好脱脂工艺参数以及防止脱脂液进入磷化后的水洗槽。
(2)磷化膜发黄、发花或者局部无磷化膜而引起的附着力差。
解决方法是调整好磷化槽液浓度和比例，提高磷化温度。
(3)工件边角水分烘干不净而引起的附着力差。
解决方法是提高烘干温度(4)固化温度不够而引起的涂层大面积附着力差。
解决方法是提高固化温度(5)深井水含油量、含盐量过大而引起的附着力差。
解决方法是增加进水过滤器，使用纯水做为最后2道清洗水。
总之，粉末静电喷涂技术及其应用方法还有很多，在实践中需要灵活运用。
静电喷涂的工艺流程：严格说来静电喷涂分为“静电液体喷涂”和“静电粉体喷涂”两大类，我们平时说的静电喷涂，往往是单指“静电粉末喷涂”，也叫“静电喷塑”。
静电粉末喷涂工艺流程：1、前处理目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。
主要工艺步骤：除油、除锈、磷化、钝化。
工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着力2、静电喷涂目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。
工艺步骤：利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；落下的粉末通过回收系统回收，过筛后可以再用3、高温固化目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。
工艺步骤：将喷涂好的工件推入固化炉，加热到预定的温度（一般185度），并保温相应的时间（15分钟）；开炉取出冷却即得到成品。
提示：加热及控制系统（包括电加热、燃油、燃气、燃煤等各种加热方式）+ 保温箱体=固化炉。
4、装饰处理目的：使经过静电喷涂后的工件达到某一种特殊的外观效果如：各种木纹、花纹、增光等。
工艺步骤：罩光；转印等处理工艺。
静电喷塑工艺原理：用静电粉末喷涂设备（静电喷塑机）把粉末涂料喷涂到工件的表面，在静电作用下，粉末会均匀的吸附于工件表面，形成粉状的涂层；粉状涂层经过高温烘烤流平固化，变成效果各异（粉末涂料的不同种类效果）的最终涂层；喷涂效果在机械强度、附着力、耐腐蚀、耐老化等方面优于喷漆工艺，成本也在同效果的喷漆之下。
