布袋除尘器滤袋技术要求
除尘布袋制造的国家标准及质量控制
(一)中国环境保护产品认定技术条件袋式除尘器滤袋前言本技术条件为实行国家环境保护产品认定而制定。
本技术条件由国家环境保护总局提出并归口。
本技术条件由中国环境保护产业协会组织起草，并由中国境保护产业协会袋式除尘委员会具体承担。
本技术条件起草单位：哈尔滨环保设备研究所，上海袋式除尘配件有限公司。
本技术条件主要起草人：朱德生、艾葵本技术条件由国家环境保护总局负责解释。
1 范围本技术条件规定了袋式除尘器使用的滤袋的技术要求、试验方法和检验规则。
本技术条件合用于由袋式除尘器用滤袋。
2 引用标准下列标准所含条文，在本技术条件中被引用即构成为本技术条件的条文，与本技术条件同效。
GB 12625---90 袋式除尘器用滤料及滤袋技术条件GB 6719----86 袋式除尘器分类及规格性能表示方法GB 12138---89 袋式除尘器性能测试方法JB/T 8471---1996 袋式除尘器安装技术要求与验收规范当上述标准修订时，应使用其最新版本。
3 要求3.1 基本要求1.滤袋应符合本技术条件的要求，并按照经规定程序批准的技术文件创造。
2.滤袋所用的滤料、滤袋的型号与规格、圆形滤袋的半周长偏差、扁形滤袋的内周长偏差和扁形滤袋的内周长及长度极限偏差等应符合GB 12625-90 的规定。
3.外滤式滤袋也可以用外径或者外周长确定规格。
4.圆形滤袋的长度极限偏差应符合表1 的规定。
表1 圆形滤袋的长度极限偏差过滤方式长度L 长度极限偏差外滤≤6000 +20 0>6000 L/300 0内滤≤12000 0 -405.对需在花板、短管固定的带卡环的滤袋，在工作条件下的拉紧力必须保证滤袋不从花板或者短管上脱落。
3.2 滤袋的缝制1.滤袋缝线材质应与滤袋材质相同，滤袋缝线的强度必须>27N。
2.滤袋的纵向缝线必须坚固、平直且不得少于三条。
3.滤袋袋口的环状缝线必须坚固且不得少于二条；滤袋防瘪环的环状缝线必须坚固且每边不得少于二条；滤袋袋底的环状缝线允许单线，但必须缝制二圈以上。
布袋除尘器技术方案
一、总则本技术协议适用于锅炉除尘输灰系统工程的设计、制造、安装、检验及售后服务等，工程内容包括袋式除尘器和气力输灰系统(仅包含仓泵及控制系统)的安装、调试、培训，包括电气（预留DCS接口）、空压系统等，工程为交钥匙工程。
二、项目概况1.设计原始数据1.1煤质分析1.2布袋除尘器主要技术参数（1）除尘器须满足在线清灰、在线检修功能。
（2）除尘器本体阻力：≤1200 Pa，布袋寿命终期阻力：≤1500 Pa。
（3）壳体设计压力：±6kPa（4）除尘器的长度方向进出口之间尺寸不大于：20m。
三、技术规范1.买方提供的技术参数1.1设备名称：袋式除尘器1.2除尘器处理烟气量：219685m³/h1.3除尘器入口含尘浓度：≤5g/m³1.4除尘器出口含尘浓度：≤100mg/m³1.5除尘器滤袋设计温度：150℃，瞬时温度180℃1.6除尘器设计压力：±6000pa1.7除尘器本体阻力:≤1200pa，滤袋寿命终期阻力≤1500pa1.8供货数量：1台除尘器2.设备技术参数锅炉布袋除尘器3.1除尘器钢结构可承受以下载荷（1）除尘器载荷（自重、保温层重、附属设备、灰斗满灰重）；（2）地震载荷：按照地震裂度8级（3）风载：1kN/㎡；（4）雪载：2kN/㎡（5）检修载荷：4kN/㎡3.2本体技术要求（1）不以布袋除尘器进口灰浓度、粒度及烟气量变化作为布袋除尘器出口浓度超过100mg/Nm3及阻力超过设计值的理由；（2）保证布袋除尘器不因锅炉负荷的变化发生堵塞；（3）进气口内布置气流分布板，保证烟气均匀通过滤袋；（4）壳体设计保证足够的强度和刚度，保证密封、防雨、排水（不能有积水的地方）及防腐，并提供防冻保温设计；壳体设计中无死角或灰尘积聚区，并充分考虑热膨胀；（5）除尘器顶部设有检修孔，以便对除尘器进行检修和更换滤袋；3.3灰斗（1）灰斗与水平面夹角不小于63°；内侧灰斗板夹角处设有弧形板，避免积灰；（2）灰斗设置有电加热、振打机构和捅灰孔，防止灰出现板结；（3）灰斗法兰口设置为400x400mm。
除尘滤袋的选型和使用范围
滤袋简介滤袋采用纯净的优质融吹式超细纤维滤布经过精细地热熔或车逢制成的。
滤袋的过滤精度通常为公称过滤精度。
滤袋具有优异的化学性能稳定性和耐热性，是应用于滤料行业中最高性能的代表，也是所有常用过滤材料中性能最高端的品种，在过滤效率和过滤精度等方面均达到较高的水平。
常用的滤材有PE, PP, PTFE, NMO等。
1.特点滤袋是袋式除尘器运行过程中的关键部分，通常圆筒型滤袋垂直地悬挂在除尘器中。
滤袋的面料和设计应尽量追求高效过滤、易于粉尘剥离及经久耐用效果。
在脉冲和气箱式脉冲除尘器中，粉尘是附着在滤袋的外表面。
含尘气体经过除尘器时，粉尘被捕集在滤袋的外表面，而干净气体通过滤料进入滤袋内部。
滤袋内部的笼架用来支撑滤袋，防止滤袋塌陷，同时它有助于尘饼的清除和重新分布。
* 滤布是依托整个过滤层的厚度过滤，属于深层过滤* 整个滤层深度方向由纤维形成三维立体疏松多孔的结构，由内及外从疏松到致密，形成梯度过滤* 高容污量、长过滤寿命、低压差材质： PP（聚丙烯）、PE（聚酯）、PTFE（聚四氟乙烯）领环：不锈钢环、塑料环。
2．毛细纤维吸油滤袋由预过滤层、主过滤层和丝网罩三部分组成。
是专为有效地吸附液体中的油脂而设计的。
过滤材料中的空隙率高达80%，大大提高了产品的使用寿命。
吸油量高达滤袋自身重量的12~20倍（具体因流体和油脂特性、流速而异）3．绝对精度无缝滤袋由纯聚丙烯毛细纤维热熔喷成型。
外层为加厚深层过滤材料，用以提供分层过滤；内套大口径滤芯，用以进一步增强整体的深层过滤效果，提高容纳杂质能力。
使用寿命平均为普通聚丙烯滤袋的五倍以上。
最高过滤精度为3um。
领环为塑料环。
4．丝网滤袋供选材料有尼龙单丝网、聚酯单丝网、聚丙烯多股丝网。
最高过滤精度20um ，特点：过滤精度、高韧性、抗破坏、无纤维游离、可反复使用。
2.性能滤材耐温，强酸，弱酸，强碱，弱碱，油脂类，芳香类，醇醚类，有机溶液，微生物。
过滤精度：PE/PP/PTFE0.5、 1、3、5、10、 25、50、80、100、125、150、200、300、400、600、800、1000 多层高效过滤袋的杂质捕捉量是普通针刺毡滤袋的2-3倍，去除效率高于90%滤袋行业标准GB 12625-1990 袋式除尘器用滤料及滤袋技术条件HCRJ 015-1998 袋式除尘器滤袋认定技术条件HCRJ 016-1998 袋式除尘器滤袋框架认定技术条件HJ/T 327-2006 环境保护产品技术要求袋式除尘器滤袋JC/T 584-1995 玻璃纤维过滤袋]3.滤袋的使用方式滤器密闭过滤：滤袋与配套过滤器同时使用，利用系统流体压力，将液体挤压通过滤袋，以达到过滤的目的。

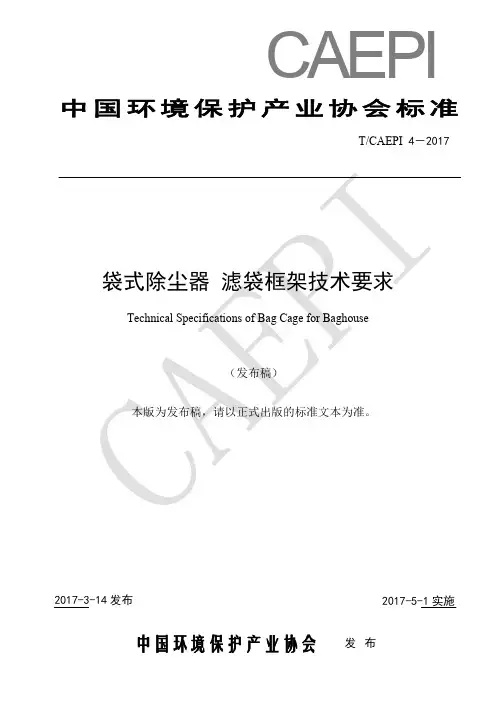

袋式除尘器 滤袋框架技术要求
T/CAEPI 4－2017
目次
前言 .................................................................................................................................................................... II 1 范围.............................................................................................................................................................. 1 2 规范性引用文件.......................................................................................................................................... 1 3 术语和定义.................................................................................................................................................. 1 4 分类.............................................................................................................................................................. 1 5 技术要求...................................................................................................................................................... 2 6 检验方法...................................................................................................................................................... 3 7 检验规则...................................................................................................................................................... 4 8 标牌、包装、贮存和运输 ...................................................................................................................
袋式除尘器滤袋标准
袋式除尘器滤袋标准
袋式除尘器滤袋是袋式除尘器的重要组成部分，它直接影响着袋式除尘器的除尘效果和使用寿命。
因此，对袋式除尘器滤袋的生产和使用都有一定的标准要求。
目前国内外相关的标准主要有以下几类：
1. 国内标准
目前国内主要的袋式除尘器滤袋标准有HJ/T 327-2006《环境保护产品技术要求袋式除尘器滤袋》、JB/T 14088-2020《袋式除尘器滤袋》等。
这些标准规定了袋式除尘器滤袋的材料、结构、尺寸、物理性能、化学性能、过滤效率等方面的技术要求和测试方法。
同时，还对袋式除尘器滤袋的出厂检验、型式检验、现场验收等方面作出了详细规定。
2. 国际标准
国际上通用的袋式除尘器滤袋标准主要是欧洲EN 14927-1:2005和美国ANSI/ASHRAE 52.2-2012。
这些标准与国内标准类似，对袋式除尘器滤袋的性能和技术要求进行了详细的规定。
3. 行业标准
此外，一些行业还有自己的袋式除尘器滤袋标准，如建材行业的JC/T 594-2005《水泥工业用袋式除尘器滤袋》、钢铁行业的JB/T 6889-2010《炼铁烧结用袋式除尘器滤袋》等。
这些标准主要针对特定行业的需求而制定，对袋式除尘器滤袋的技术要
求更加专业化。
袋式除尘器滤袋标准的制定和实施对于保证其质量、提高除尘效果、降低能耗等方面具有重要意义。
同时，也需要不断完善和更新相关标准，以适应不同行业和领域的需求。
布袋除尘器滤袋技术协议完整版
布袋除尘器滤袋技术协议HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】目录1.总则2.设计条件3.技术要求4.质量保证及考核试验5.供货范围6.包装、运输和储存7.安装8.供货周期9.发货单10.技术服务及其他11.签署技术协议XX有限公司（以下称需方）、 XX有限公司（以下称供方）公司热电厂xx脱硫岛布袋除尘器滤袋采购有关技术事宜进行了友好会谈，并达成如下技术协议：1.总则本技术协议经供、需双方确认后作为订货合同的附件，与合同正文具有同等法律效力。
如供方不遵守本协议，需方有权拒收货，拒付款。
供方应保证提供符合本技术协议和现行工业标准的、功能齐全的、全新的优质产品及相应服务。
供方所提供的产品，必须是技术和工艺成熟先进，并有多台同类产品已投产经过多年连续运行实践已证明是成熟、安全、可靠的优质产品。
供方应对所供货范围内的滤袋负有质量责任，即包括其外购的PPS纤维产品。
供方须执行本技术协议所列的各项现行(国内、国际)标准。
本技术协议中未提及的内容均应满足或优于本技术协议所列的国家标准、电力行业标准和有关国际标准。
在签定合同之后，需方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，所提出问题由供、需双方共同商定，但供方必须予以解决。
本技术协议为订货合同的附件，与合同正文具有相同的法律效应。
其它未尽事宜，双方友好协商解决。
2.设计条件项目概况：XX热电厂脱硫岛布袋除尘器检修计划对全部滤袋进行整体拆卸和安装，保证脱硫岛正常运行。
烟气2.2.1滤袋应用于燃烧不同煤种电厂烟气半干法CFB-FGD脱硫系统，要求滤袋同时适应脱硫装置运行和不运行两种工况。
脱硫装置运行期间除尘器入口烟气温度在65℃～95℃，烟气粉尘浓度≤1000g/ Nm3；脱硫装置不运行期间除尘器入口烟气温度在170度以内，烟气二氧化硫浓度约在650 mg/ Nm3；供方建议脱硫和不脱硫不频繁的切换运行，以免酸的结露对滤袋造成腐蚀。
窑尾除尘器布袋技术要求
窑尾除尘器滤袋技术要求
一、窑尾除尘的工况条件：使用温度220℃，瞬间温度可达260℃，废气粉尘浓度约50-80g/m3，过滤风速0.98m/min。
二、根据以上工况条件，选用适合工况要求的滤袋。
规格：φ135×7000mm（袋笼∮125×6980）。
材质：氟美斯（参考）。
处理方式：烧毛、压光。
温度200℃-300℃。
透气度10-25 m3/ m2/min。
经向、纬向强度≥1800N/5×20cm。
滤袋密度800g/ m2。
三、滤袋制造要求：
1、袋头里面应增加高温布，缝制成凸凹糟，防止布袋掉进箱体。
2、布袋应在上部相应增加600mm无碱玻纤衬布，防止喷吹力度增强，影响袋壁纤维层吹破；布袋底部增加100mm无碱玻纤衬布，底部增加双层。
3、滤袋与安装花板处必须密封良好，任何被滤的粉尘不允许通过滤袋与花板孔的密封配合处漏尘。
4、脉冲阀压力使用0.4-0.5MPa。
5、布袋骨架表面光滑，买受方除尘箱体花板尺寸:孔径为φ135，板厚10mm，布袋规格应保证正常使用要求。
四、售后服务：
买受方安装调试时，根据需要，出卖方及时派员到现场给予技术指导，出现问题及时解决，在质保期内，买受方发现出卖方制造质量有问题，通知出卖方后，出卖方在48小时内给予协商解决。
山西汾西矿业集团公司水泥厂。
袋式除尘器滤袋标准
袋式除尘器滤袋标准上海科格思除尘器滤袋标准袋式除尘器的基本定义:利用织物制作的袋状过滤元件来捕集含尘气体中固体颗粒物的设备，称为袋式除尘器。
滤袋:在袋式除尘器中起滤尘作用的织物过滤元件，以条计3.1 基本要求3.1.1 滤袋应符合本技术条件的要求，并按照经规定程序批准的技术文件制造。
3.1.2 滤袋所用的滤料、滤袋的型式与规格、圆形滤袋的半周长偏差、扁形滤袋的内周长偏差和扁形滤袋的内周长及长度极限偏差等应符合GB 12625的规定。
3.1.3 外滤式滤袋也可以用外径式外周长确定规格。
3.1.4 圆形滤袋的长度极限偏差应符合表l的规定。
表1圆形滤袋的长度极限偏差mm过滤方式长度L长度极限偏差外滤≤6000+20＞6000L/300内滤≤120000-403.1.5 对需在花板、短管固定的带卡环的滤袋，在工作条件下的拉紧力必须保证滤袋不从花板或短管上脱落。
3.2 滤袋的缝制3.2.1 滤袋缝线材质应与滤袋材质相同，滤袋缝线的强度必须＞27N。
3.2.2 滤袋的纵向缝线必须牢固、平直且不得少于三条。
3.2.3 滤袋袋口的环状缝线必须牢固且不得少于二条；滤袋防瘪环的环状缝线必须牢固且每边不得少于二条；滤袋袋底的环状缝线允许单线，但必须缝制二圈以上。
3.3 缝制质量缝线的针距、缝合宽度应符合GB12625-90中第8章和第9章的规定并满足：a）不允许连续跳线且1m缝线内跳线不超过1针、1线、1处；b）无浮线；c）不允许连续掉道且1m内掉道不超过1处。
3.4 滤袋破损3.4.1 滤袋应保证无破损。
3.4.2 覆膜复合滤袋的缝制，应保证履膜表面不被损伤。
3.4.3 对小于5mm×5mm的覆膜损伤允许补缝同样滤料予以修复，对大于5mm×5mm覆膜损伤的滤袋不允许出厂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
布袋除尘器滤袋技术要求
总则：除尘滤袋技术协议要求及标准以GB12625-90或高于此标准的相关内容为参考。
基本要求：
1、除尘滤袋的工作环境温度≤175度，瞬间温度不大于200度。
2、除尘袋的主体材质为PPS+PTFE，超细纤维，重量约550g/m2。
3、布袋的使用寿命按正常环境条件从布袋安装之日起，使用时间不小于30000小时，如在规定时间损坏，由厂家负责免费更换，并不得影响生产或烟气排放超标。
4、除尘布袋投用后，保证烟气排放浓度≤25mg/m3.
技术细节：
1）烟气温度：排烟正常温度120-160℃，滤料寿命或差压不受影响；排烟温度190℃连续运行不超过5分钟或累计运行不超过30分钟，滤料寿命或差压不受影响。
2）烟气含氧量：排烟含氧量小于10%，滤料寿命或差压不受影响。
3）烟气流速：运行中滤袋过滤流速0.8-1.0m/min，最高1.1 m/min，滤料寿命或差压不受影响。
4）烟气湿度：烟气湿度不超过8%，如果烟气湿度超过8%布袋除尘器的滤袋容易发生糊袋现象，增加系统阻力，影响滤袋使用寿命。
5）布袋除尘器运行差压在2400 Pa至1700 Pa范围运行，不影响滤袋的使用寿命。
2、滤袋技术要求：
滤袋名称：PPS（聚苯硫醚）+PTFE；克重：≥550g/m2；厚度：1.8～2mm
纤维层/基布：PPS/ PTFE；过滤方式：外滤式；
正常使用温度：≤175℃；最高瞬间温度：200℃
后处理方式：烧毛压光热定型、PTFE浸渍，耐酸碱要求：耐酸、耐碱、耐高温；
滤袋缝制要求：滤袋袋口卷边高度为60mm、袋底部加强层高度为80mm，中缝热熔，其余用PTFE线缝制，袋口涨圈为0.4mm不锈钢板，铜铆接；缝线材质：PTFE缝线
2016年7月26日。
