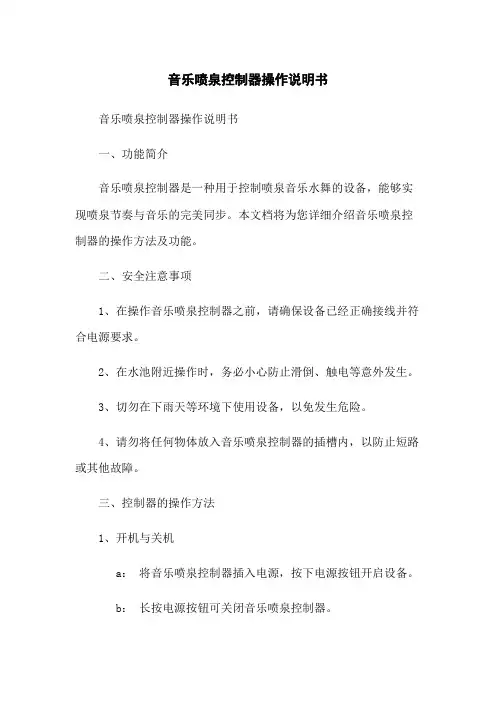

音乐喷泉控制器操作说明书音乐喷泉控制器操作说明书一、功能简介音乐喷泉控制器是一种用于控制喷泉音乐水舞的设备，能够实现喷泉节奏与音乐的完美同步。
本文档将为您详细介绍音乐喷泉控制器的操作方法及功能。
二、安全注意事项1、在操作音乐喷泉控制器之前，请确保设备已经正确接线并符合电源要求。
2、在水池附近操作时，务必小心防止滑倒、触电等意外发生。
3、切勿在下雨天等环境下使用设备，以免发生危险。
4、请勿将任何物体放入音乐喷泉控制器的插槽内，以防止短路或其他故障。
三、控制器的操作方法1、开机与关机a：将音乐喷泉控制器插入电源，按下电源按钮开启设备。
b：长按电源按钮可关闭音乐喷泉控制器。
2、音乐设置a：按下音乐设置按钮，进入音乐选择页面。
b：通过向上、向下按钮选择希望播放的音乐。
c：按下确定按钮进行音乐确认。
3、节奏设置a：按下节奏设置按钮，进入节奏调整页面。
b：通过向上、向下按钮选择希望的节奏类型。
c：按下确定按钮进行节奏确认。
4、喷泉效果设置a：按下喷泉效果设置按钮，进入喷泉效果选择页面。
b：通过向上、向下按钮选择希望展现的喷泉效果。
c：按下确定按钮进行喷泉效果确认。
5、其他设置a：音量调节：通过音量增加和音量减少按钮进行音量调节。
b：亮度调节：通过亮度增加和亮度减少按钮进行亮度调节。
c：节能模式：按下节能模式按钮可在非使用状态下降低耗能。
附件说明：本文档涉及到的附件为音乐喷泉控制器操作图。
法律名词及注释：1、电源按钮：控制器上的开机与关机按钮。
2、音乐设置按钮：用于选择喷泉音乐的按钮。
3、节奏设置按钮：用于调整音乐与喷泉的节奏的按钮。
4、喷泉效果设置按钮：用于选择喷泉效果的按钮。
5、音量调节按钮：调节音乐喷泉的音量大小的按钮。
6、亮度调节按钮：调节音乐喷泉的亮度大小的按钮。
7、节能模式按钮：降低音乐喷泉控制器耗能的按钮。
音乐喷泉PLC控制
2021/10/10
18
四、知识拓宽
1、计时电路 （3）长时间计时电路
❖ 定时器与计数器串级使用
2021/10/10
19
四、知识拓宽
2、大容量计数电路
（1）多个计数器相加串级计数
2021/10/10
20
四、知识拓宽
2、大容量计数电路
（2）多个计数器相乘串级计数
2021/10/10
21
四、知识拓宽
2021/10/10
24
四、知识拓宽
4、分频电路
2021/10/10
25
谢谢!
2021/10/10
26
• END指令功能：为程序结束指令。 • 说明：
1）当执行到END指令时，不再扫描和执行END指令后面的 程序，即结束程序的扫描和执行，转入到输出处理阶段。 2）在程序调试时，可在程序中插入若干END指令，将程序 划分若干段，在确定前面程序段无误后，依次删除EN0/10
音乐喷泉的控制面板
2021/10/10
11
1、输入/输出分配表 音乐喷泉控制电路的输入/输出分配表 ：
输入
输入设备
代号
启动按钮（常开） SD
输入点编号 X000
输出
输出设备
代号
喷泉1模拟指示灯 1号灯
喷泉2模拟指示灯 2号灯
喷泉3模拟指示灯 3号灯
喷泉4模拟指示灯 4号灯
喷泉5模拟指示灯 5号灯
喷泉6模拟指示灯 6号灯
① 在断电状态下，连接好PLC/PC电缆。 ② 将PLC运行模式选择开关拨到STOP位置，此时PLC处于停
止状态，可以进行程序编写。 ③ 在作为编程器的计算机上，运行GX Developer编程软件。 ④ 将梯形图程序输入到计算机中。 ⑤ 将程序文件下载到PLC中。 ⑥ 将PLC运行模式的选择开关拨到RUN位置，使PLC进入运
喷泉控制器及控制板卡介绍
喷泉控制器及控制板卡介绍音频转换器AUDIO2.0 ￥350.00有的小型音乐喷泉由于水泵少，几台变频器或固态继电器即可驱动，这时可利用音频转换器完成水泵转速跟随音乐起伏的控制功能。
音源输入接CD机或现场K歌、DJ表演等音频设备的线路输出，转换器输出为0-5V或0-10V直流电压，接变频器的模拟电压输入端或固态继电器输入信号端。
控制简单方便，适用于小型音乐喷泉。
微电脑音乐喷泉控制器LSM-48 ￥3000.00控制器具有48路输出通道，适用于中小型音乐喷泉。
控制器音源输入接CD 机或现场K歌、DJ表演线路输出，控制器输出可直接驱动固态继电器或变频器。
控制系统有三种工作模式可供用户自由切换选择：1.调试模式。
在调试水型时使用。
2.程控模式。
喷泉按照预先编好的程序，将各种水型进行排列组合，形成多姿多彩的水型图谱。
3.音控模式。
控制系统自动提取音乐的基本特征（高、中、低音和节拍等控制信号），经过实时处理后输出到外围驱动单元，即根据水型组态规则控制潜水泵、电磁阀、水下彩灯和变频器等执行机构，使喷泉、彩灯伴随着优雅的乐曲，交相辉映，时而像水舞芭蕾，时而如万马奔腾，时而丝丝细语，时而气势磅礴，如梦如幻、如醉如痴。
微电脑程控喷泉控制器LSP-16 ￥680.00控制器具有16路输出通道，适用于小型程控喷泉。
控制系统有两种工作模式可供用户自由切换选择：1.调试模式。
在调试水型时使用。
2.程控模式。
喷泉按照预先编好的程序，将各种水型进行排列组合，形成多姿多彩的水型图谱。
微电脑程控喷泉控制器LSP-48 ￥1280.00控制器具有48路输出通道，适用于中小型程控喷泉。
控制系统有两种工作模式可供用户自由切换选择：1.调试模式。
在调试水型时使用。
2.程控模式。
喷泉按照预先编好的程序，将各种水型进行排列组合，形成多姿多彩的水型图谱。
微电脑跑泉控制器LSR-48 ￥1280.00控制器具有48路输出通道，适用于中小型跑泉。
音乐喷泉维护及其安全使用说明
（音乐）喷泉安全维护使用说明音乐喷泉维护及安全使用说明建一个好的喷泉不是很容易的事，它涉及到造型艺术设计、计算机控制技术、流体力学、机械设计等多种技术。
优秀的专业人才、创新的设计理念、高品位的艺术构思、精湛的施工工艺、现代化的企业管理是获得精品工程的可靠保证。
在具体实例喷泉工程的设计上，根据用户的环境、现场条件、按用户的要求进行创意设计，在创意的基础上完成喷泉工程的总体设计，采用先进的高科技产品组成既富有时代气息，又具有优美造型，而且绚丽多彩的喷泉艺术，给人以美的享受。
真正做到“民风与时代浑然一体，环境与人文相映成辉”。
一、喷泉的分类1．喷泉按照控制形式可分为音乐控制喷泉、程序控制喷泉、手动控制喷泉。
（1）音乐控制喷泉利用播放或现场演奏音乐信号控制喷泉和灯光的喷泉。
根据专门的音乐喷泉控制系统使喷水造型变化和灯光的变化随音乐的节奏、旋律的起伏变化而变化，美妙绝伦，同步率可达到±0.03秒，既可以为实时控制，又可以为编辑控制。
（2）程序控制喷泉按照预先编辑的程序变换喷水造型和灯光色彩强弱变化的喷泉。
程序一般可以随时修改，也可储存多种程序，随意调用。
（3）手动控制喷泉通过人为控制开关来实现对喷泉水型的控制，现代喷泉工程较少采用，一般小喷泉采用此种控制方式。
2．喷泉工程按照布置形式可分为水池喷泉和旱池喷泉（1）水池喷泉——喷泉水池暴露于地表，一般情况下池体高于地表面，水位保持一定，游人可直接看到池内水流。
此类水池优点为池体结构布置简单，工作人员易于清理和检修。
但水体易污染，应经常换水和清理池内杂物。
（2）旱池喷泉——喷泉水池设于地下，管路喷头等设备布置于池内，池体上部加盖板，盖板上面饰以光滑美丽的石材，可铺设成各种图案和造型。
水柱从地下喷出。
停喷后，不阻碍交通，可照常行人，非常适合于宾馆、饭店、商场、大厦、街景小区等3．其它喷泉随着喷泉行业技术的发展提高，现代喷泉产生了许多新颖的形式，并广泛应用于现代喷泉工程。
音乐喷泉控制器操作说明书
音乐喷泉控制器说明书一.概述当今喷泉工程和高新技术的结合正是历史发展的必然，由于喷泉工程中采用了大量的高新技术，从而使喷泉效果更加绚丽多彩，婀娜多姿，令人赏心悦目、流连忘返。
随着科学技术突飞猛进的发展，变频调速器技术正大步走进喷泉控制领域，发挥着不可替代的作用。
特别是一些小型喷泉只有一台潜水泵，其变化按常规讲只能是喷或不喷的变化，但如果引进变频调速器技术，其变化将是极其丰富的。
使用控制器能充分发挥变频调速器的特点，为您的喷泉工程增光添彩。
它可将来自光盘 CD、VCD、DVD的音乐信号自动转换成变频调速器所要求的控制信号。
输出信号与输入的音乐信号大小成线性关系，使喷泉的喷高随音乐信号大小变化，音乐、水花、彩灯融为一体，演出一场交响水诗。
控制器除以上把音频信号转化为模拟量信号，还可以在某点音频信号实行开关量输出，另外还带有音频启动信号。
所以该控制器不仅能控制变频器，而且还能控制固态继电器。
二．面板说明表2-1功能及动作原理1. 音频放大倍数旋钮：调节单位音频的对应输出电压。
如果输出电压随音频输入信号变化不大，输出电压只在很小范围内变化，则可调大放大倍数；如果在有很小的音频信号输入时输出信号就超过10V，并且启动电压不太高，那么就调小音频放大倍数。
2. 起始电压旋钮：起始电压是没有音频输入时，对外的输出电压。
调节起始电压可以确定变频器在没有音频信号时变频器的输出频率，当有音频信号输入时变频器输出频率是此基础上的叠加。
如果没有起始电压的情况下，当刚有音频信号输入时，变频器频率上升，而水泵是来不及出水的，这样音控效果就很不明显。
如果加了起始电压，水泵在没有音频信号的输入情况下就有出水，当有音频信号输入时，出水量增加，音控效果就比较明显。
3. 固态驱动设定电压旋钮：把开关（6）选择到固态显示，（7）上显示的频谱的大小对应固态驱动设定电压大小。
当输出电压大于固态驱动设定电压时，固态输出点对外输出，输出电压小于固态驱动设定电压时，固态输出点截止。
PCL实验报告——音乐喷泉控制
哈尔滨德强商务学院实验报告课程名称：可编程控制器原理与应用系别：计算机与信息工程系专业：工业工程班级：09-2学号：2010510591（29）学生姓名：梅松2012年4月17日实验室名称：工业工程专业实验室（504）实验机器号：10实验分组：10实验时间：2012.4.17指导教师签字：成绩：实验项目二：音乐喷泉控制一、实验目的和要求1．实验目的（1）掌握右移指令、比较指令、定时器指令的学习与使用。
（2）掌握音乐喷泉的编程方法，理解音乐喷泉的编程思想。
2．实验要求使用PLC的I0.0输入作为系统启动，Q0.0-Q0.7输出作为音乐喷泉指示灯，完成该实验。
二、实验原理1．实验原理（1）程序使用Q0.0-Q0.7作为喷泉指示灯输出。
使用V0.0-V0.6、V1.0-V1.7作为控制音乐喷泉15种变化的控制。
（2）使用延时接通定时器T37和比较指令作为输出控制音乐喷泉变化的时间间隔。
（3）用T37定时器的常开触点和控制VWO的右移指令模块SHR-W控制输出的变化。
2．程序流程图三、主要仪器设备1．计算机（V4.0STEP7软件）1台2．THFDC-1型可编程控制器·单片机·传感器综合实验装置1套3．A10实验挂箱1个4．PC/PPI通讯电缆1根5．3号导线14根四、实验内容、步骤及操作方法1．实验内容：使用I0.0作为系统的启动按钮，使用Q0.0-Q0.7作为输出，完成音乐喷泉的实验。
2．步骤及操作方法（1）用一根红色导线连接24V和1M，I0.0用黄色导线连接到实验挂箱SD、之后用黑色导线连接实验挂箱COM和试验箱GND。
（2）用黑色导线连接试验箱GND到1L，Q0.0-Q0.7用8根绿色导线连接到实验挂箱的1-8接口。
用一根红色导线连接V+到试验箱24V，最后用一根蓝色导线将1L和2L 短接。
（3）接通电源保存程序，进行通信并下载，选择改动项目，下载完成后运行监控程序，如程序不正确，进行调试。
音乐喷泉控制软件说明
音乐喷泉控制软件系统介绍音乐喷泉控制软件，是为最终客户设计的专业喷泉控制软件。
软件采用Windows操作界面，能够实现编曲，水型配置，音乐播放，IO驱动的功能。
软件结合音乐喷泉发展的实际需要，参考国外同类产品，采用先进的编程技术，是音乐喷泉控制领域的突破性产品，自推出以来，已经在多个音乐喷泉工程中取得成功应用。
软件的三大创新（1）实现音乐和水型的严格同步，支持丰富的水型，水型扩展能力强。
采用音乐按时间分段和水型相对应的方式，实现音乐和水型的同步。
采用先进的编程技术，消除Windows 偶然误差，确保Windows平台上同步误差小于10毫秒。
支持泵、灯、跑泉、变频器、变频跑泉、矩阵、变频矩阵、组合等多种水型，拥有丰富的预置水型可以直接使用，同时提供函数，脚本等灵活的扩展方式，现场工程师可以随心所欲地扩展个性化水型。
（2）真正的全自动音乐喷泉该软件支持手动、自动、程控等多种控制方式。
在自动方式下，在播放音乐的同时，该软件进行实时音频分析，利用模糊辨识技术，辨识音乐的感情色彩。
经过一次配置，任意一首乐曲，都可以自动配合一定的水型组合，实现真正意义上的全自动音乐喷泉控制。
（3）出色的音乐跟随能力在音乐播放过程中，软件根据声学和心理学原理，利用智能辨识技术，捕捉到音乐变化点，同时水型也同步变化，从而达到水型跟随的效果。
经过实践证明，控制的数字量水型和变频器水型都能达到良好的跟随效果。
软件的三大突破（1）软件支持WAV，MP3，MIDI，WMA等多种常见音乐格式。
（2）支持常见的IO设备：支持常见的板卡和多种PLC设备，并能够扩展新的IO设备，比如步进电机等。
（3）实现各种水型设备的图形化仿真。
软件带来的三大收益（1）为最终客户带来效果：软件能够实现音乐和水型的完美结合，大大提升了音乐喷泉的表现力。
（2）为喷泉工程公司带来效益：该软件可以把以往工程配好的乐曲直接转换到当前工程，从而大大简化每个工程的编曲工作量，有效缩短工期，降低工程成本。
音乐喷泉的电脑控制系统及控制方式
通过电脑控制系统，可以对喷泉进行编程控制，实现多种 水形、灯光组合的自动表演，提高喷泉的观赏性和艺术性 。
控制方式在音乐喷泉中的应用场景
手动控制
在手动控制模式下，操作人员可以通过控制台或遥控器对喷泉进 行实时控制，适用于调试和应急处理。
自动控制
自动控制方式可以根据预设程序或外部信号自动调整喷泉的状态， 适用于日常表演和自动化管理。
水幕电影音乐喷泉是一种结合了水幕 投影和音乐喷泉的表演形式。在这种 表演中，电脑控制系统可以精确控制 水幕的高度、宽度和透明度，同时配 合音乐喷泉的表演，营造出更加震撼 和梦幻的视觉效果。
交互式音乐喷泉是一种能够与观众互 动的喷泉表演形式。在这种表演中， 电脑控制系统可以实时接收观众的指 令或信号，调整喷泉的表演形式和内 容，实现与观众的互动和交流。同时 ，控制方式也可以根据观众的反馈进 行调整和优化，提高观众的参与度和 体验感。
02
音乐喷泉的电脑控制系统
电脑控制系统的组成
硬件部分
包括计算机、可编程控制器、传感器 、执行器等设备，用于实现喷泉设备 的控制和监测。
软件部分
包括控制软件、音乐播放软件等，用 于实现喷泉设备的自动化控制和音乐 同步播放。
电脑控制系统的功能
控制功能
通过电脑控制系统，可以实现对 喷泉设备的精确控制，包括水柱
随着技术的不断发展，音乐喷泉的电脑控制系统及控制方式将面临更多的技术挑战，如如 何提高系统的稳定性和可靠性、如何降低能耗等。
市场竞争
随着市场竞争的加剧，音乐喷泉的电脑控制系统及控制方式将面临更加激烈的市场竞争， 需要不断提高产品质量和服务水平。
机遇
随着人们对文化娱乐的需求不断增加，音乐喷泉作为一种独特的艺术形式将迎来更多的发 展机遇。同时，随着技术的不断创新和发展，音乐喷泉的电脑控制系统及控制方式将有更 加广阔的应用前景和发展空间。
