桥梁博士横向分布系数计算操作详解

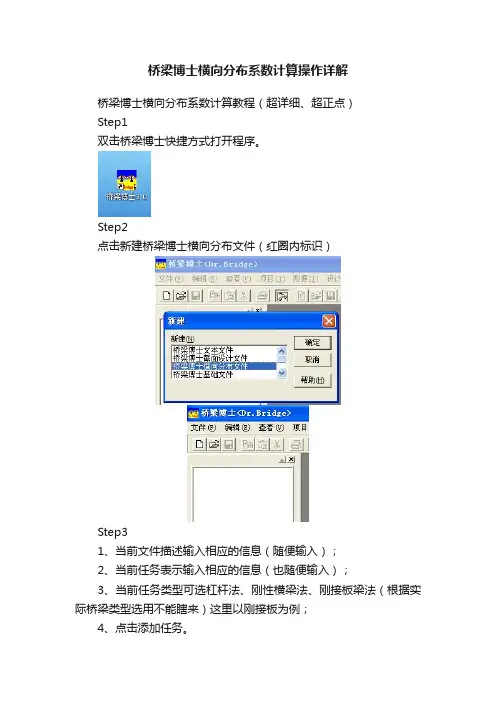

桥梁博士横向分布系数计算操作详解桥梁博士横向分布系数计算教程（超详细、超正点）Step1双击桥梁博士快捷方式打开程序。
Step2点击新建桥梁博士横向分布文件（红圈内标识）Step31、当前文件描述输入相应的信息（随便输入）；2、当前任务表示输入相应的信息（也随便输入）；3、当前任务类型可选杠杆法、刚性横梁法、刚接板梁法（根据实际桥梁类型选用不能瞎来）这里以刚接板为例；4、点击添加任务。
Step41、点击结构描述（S）按钮弹出对话框；2、填入相应的数据，下面主要介绍一下参数对应梁体的部位：主梁宽度b（m）指单梁宽度（包含后浇带）；左板长度、左板惯矩、右板长度、右板惯矩分别对应主梁悬臂位置的长度和惯性矩（此处左右板长度及惯性矩为主梁预制的实际悬臂长度不含后浇带）；若上部结构为空心板梁等适合于铰接板法的，可勾选与下一根主梁铰接；接着输入主梁跨度（m）为计算跨径l；G/E为剪切模量与弹性模量比混凝土一般取为0.425或0.43（剪切模量G和弹性模量E、泊松比μ之间有关系：G=E/（2（1+μ）））；Step5点击活载信息（L）填入相应的信息（此处单纯为了求横向分布系数故数值和汽车型号可随意选择，一般汽车荷载选为汽超-20级，人群集度：可根据规范填写，挂车荷载由于可不用管），勾选自动计入汽车车道折减系数，点击桥面布置（L）进入下面重要的一步。
Step61、桥面描述中L1、L2、L3、L4、R1、R2、R3、R4分别对应示意图中相应位置，若相应位置未设置则在其对话框中输入0（例某桥没有设置人行道则在人行道位置填入0）。
2、桥面中线距首梁距离为上部结构横断面左边梁边缘至桥面中心线的距离。
3、左汽车车道、右汽车车道：若桥梁设置中央分隔带则为左右车道的车道数；若桥梁不设置中央分隔带则只需在左汽车车道输入桥梁设计车道数即可，点击确认完成操作。
Step7大功即将告成是不是有点小鸡冻，表着急，记得点击更改任务，然后点击确定。
桥梁博士操作横向分布系数的计算
2015年大学生创新训练计划项目申请书桥梁博士第二次上机作业横向分布系数的计算组长：学院：年级专业：指导教师：组员：完成日期：桥梁博士第二次上机作业一、作业组成二、作业合作完成情况本次作业由3组组员共同完成，任务分配情况如下：张元松完成实例一（“杠杆法”求横向分布系数），并对计算过程进行截图。
郑 宇完成实例二（“刚性横梁法”求横向分布系数），并对计算过程进行截图。
计时雨完成实例三（“刚接板梁法”求横向分布系数），并对计算过程进行截图。
孙 皓完成实例四（实例四、“铰接板梁法”求横向分布系数），对计算过程进行截图，并进行本次实验报告的撰写任务。
三、上机作业内容1、任务分析与截面特性计算本次作业结合老师所给的双向四车道的高速公路分离式路基桥的设计图进行，首先对图纸进行分第二次作业组成实例一、“杠杆法”求横向分布系数实例三、“刚接板梁法”求横向分布系数实例二、“刚性横梁法”求横向分布系数实例四、“铰接板梁法”求横向分布系数析，确定荷载横向分布系数计算所对应的各个截面；然后求出所用到截面的界面特性（抗弯惯性矩和抗扭惯性矩）；最后用“桥梁博士”的横向分布计算功能求出各主梁的横向分布系数，为接下来的简支T 梁的配筋计算和结构安全性验算做好准备。
（1）通过CAD绘图的方式求出截面特性用CAD绘制出桥梁设计图中的跨中截面与支点截面如图1所示。
对两个截面分布使用“reg”命令→“massprop”命令，求出两个截面的截面特性如图2所示。
图1 CAD绘制的桥梁单元截面(a) CAD算出的跨中截面特性 (b) CAD算出的支点截面特性图2 CAD计算出的桥梁截面特性（2）通过“桥梁博士”计算出截面图形进行验算步骤一：打开桥博，点击“新建”出现对话框，如图3所示。
点击“桥梁博士截面设计文件”，出现图4界面。
图3 “新建”对话框图4 “桥梁博士截面设计文件”界面步骤二：跨中截面特性验算在出现的设计文件界面中点击“截面描述”→“图形输入”并选择T形截面，在界面中输入数据如图5所示。
利用桥梁博士进行横梁计算的教程_计算
利用桥梁博士进行横梁计算的教程_计算利用桥梁博士进行横梁计算的教程(续一)本文介绍桥梁博士进行箱梁横梁计算。
红色字体内容为本文的操作步骤，黑体字为相应的一些说明和解释。
基本情况在前文中有所介绍，这里主要介绍加载及边界条件的设定。
一、输入施工信息共建立了三个施工阶段，阶段1安装所有单元；阶段2张拉所有钢束(钢束1、2)，并灌浆；阶段3施加永久荷载。
三个施工阶段的设置分别如图1.1-1.3所示。
图1.1 试工阶段1在阶段3中所施加的永久荷载，是在求得8号墩上所承担的恒载(F0)的基础上，除以墩上箱梁的腹板数(n)，而后在与腹板对应的位置处加以F0/n的集中力。
如果要做的细，还可以按各腹板所承担的承载面积进行分配。
关于边界条件，可以在有支座的位置处设计边界条件，注意一般设一个横向约束即可，其它均可只设为竖向约束。
图1.4给出了相应的约束和加载情况。
图1.2 试工阶段1图1.3 试工阶段1二、输入使用信息：收缩徐变天数取为：3650。
一般认为混凝土的收缩徐变可以持续数年。
最在升温温差取为25度，降温温差也取25度。
非线性温度按D60-2004中4.3.10定义，一个为正温差，一个为负温差。
活荷载描述：按公路一级车道荷载加载。
因为本例中桥宽有40多m，故偏保守的取为10个车道。
先按一个车道纵向影响线加载求得墩顶位置处承担的活荷载值，此例约为626KN，填入图2.1中鼠标处示处。
图2.1 活荷载输入如图2.1所示，勾选横向加载——点横向加载有效区域按钮，将弹出如图2.2所示窗口。
活载类别选择汽车，横向有效区域起点取为1m，终点为45.1m。
有必要说明下的是，采用桥博进行横向加载计算时并不用输入活载的横向分布调整系数，车道折减系数等，而是通过定义车道、横向有效分布区域等由桥博自行进行加载。
利用桥梁博士进行横梁计算的教程_建模
利用桥梁博士进行横梁计算的教程本文介绍桥梁博士进行箱梁横梁计算。
红色字体内容为本文的操作步骤，黑体字为相应的一些说明和解释。
横梁为一个30+30m两跨预应力箱梁边墩(8号墩)上的边横梁。
8号墩上预应力箱梁高2m，箱顶宽约46.1m，箱底宽36.5m。
计算时横梁外形近似取为墩顶箱梁外形。
横梁厚为150cm，为预应力横梁。
预应力钢绞线规格为12Фs15.2，4束一股，钢绞线张拉控制应力取为1357.8MPa，其它参数可参见PDF版的CAD图。
一、新建项目组——创建项目——将项目名称命名为8号墩边横梁二、输入总体信息：计算类别：全桥结构安全验算，其它取为默认项三、从CAD导入计算模型1)在桥博的白色界面区域右键——输入单元信息2)在桥博的白色界面区域右键——从AUTOCAD导入模型事先应准备好模型图，本例中为“8号墩边横梁.dxf”，注意最好使单元1的起点位于CAD中的原点，这样导入模型后，桥博中模型的的单元1的左节点(节点1也将位于桥博系统中的坐标原点)。
从CAD导入计算模型的相关注意事项参见桥博帮助文件(V3使用手册，以下简称V3)的14.2节。
这里稍微再做些解释：1)长度单位：桥博中的单位采用的米，桥博认为dxf中的单位采用mm，1m=1000mm，也就是说如果要在桥博中建立一个1m长的单元，那么再CAD中的线长度应为1000mm。
2)图层：V3中有一个例子，其中存储单元的图层命名为0，但是并不意味着单元只能放在0图层里。
理论上讲，导入模型时，“dim”和“sub”图层是有特定用途的，除了这两个图层，你可以任意建立其它的图层用来放置单元。
而且单元也并不要求只能放于一个图层中，你可以放于两个或者多个图层中，但是一次只能导入一个图层中的单元。
3)单元节点文字：如果需要指定划分节点的单元节点号，可以在“dim”图层中输入文字进行说明，注意文字与节点文字的最小距离(在桥博中“从CAD导入模型”工作界面上指定)。
桥梁博士V4工程案例教程001 第五联左幅-梁格计算
第五联左幅上部现浇箱梁静力计算报告1项目概况第五联左幅采用2×37.9m的预应力混凝土现浇箱梁。
2计算依据(1)《城市桥梁设计规范》（CJJ 11—2011）(2)《公路工程技术标准》（JTG B01—2014）(3)《公路桥涵设计通用规范》（JTG D60—2015）(4)《公路圬工桥涵设计规范》（JTG D61—2005）(5)《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62—2018）(6)《公路桥涵施工技术规范》（JTG/T F50—2011）3荷载3.1结构重力箱梁自重：26kN/m3；铺装：10cm沥青混凝土+7cm混凝土调平层；沥青混凝土容重：24kN/m3；混凝土调平层容重：26 kN/m3；护栏：每侧按7kN/m计算；3.2收缩徐变环境年平均相对湿度：80%。
收缩徐变持续时间：3650天；收缩徐变效应参与组合时总作为必选组合（即桥博模型中将收缩徐变天数放在施工阶段，使用阶段“收缩徐变天数”输入“0”）；3.3基础变位不均匀沉降按L/4000考虑（均按嵌岩桩）。
同一联各墩台均按本联最大跨径取值。
横向同一墩各柱不均匀沉降：不考虑。
3.4汽车荷载汽车荷载等级：城-A级。
设计车道数：根据桥宽按规范取值，并按规范取用多车道折减系数。
汽车冲击系数：纵梁按自振频率确定。
均匀温度：均匀升温20℃，降温20℃；3.5梯度温度升温：T1＝14℃，T2＝5.5℃，降温：T1＝-7℃，T2＝-2.75℃。
纵梁、横梁均应考虑梯度温度。
4其它关键计算参数结构重要性系数：1.1。
5计算建模说明计算模型：采用桥梁博士V4软件，用梁格模型计算。
有效宽度：预应力混凝土箱梁考虑箱梁翼缘剪力滞效应。
6主要验算项目及控制指标6.1主要验算项目(1)施工阶段应力验算；(2)正常使用极限状态抗裂验算；(3)正常使用极限状态应力验算；(4)正常使用极限状态挠度验算；(5)承载能力极限状态强度验算；(6)斜截面抗剪承载力；(7)斜截面抗剪尺寸；6.2主要控制指标根据规范，按A类预应力构件计算，并保证一定的富余量。
桥梁博士对桥墩盖梁进行计算的过程和方法[详细]
![桥梁博士对桥墩盖梁进行计算的过程和方法[详细]](https://img.taocdn.com/s3/m/b33996ec3b3567ec112d8a26.png)
如果需要考虑墩柱和盖梁的框架作用，还 需要把墩柱建立进来；柱底的边界条件视 情况而定，如果是整体承台或系梁连接， 可视为柱底固结；如果是无系梁的桩柱， 可以将桩使用弹性支撑或等代模型的方式 来模拟。
二、输入总体信息 计算类型为：全桥结构安全验算 计算内容：勾选计算活载 桥梁环境：相对湿度为0.8 规范选择中交04规范。 三、输入单元信息 输入单元信息，建立墩柱、盖梁及垫石单
元模型，对于T梁或小箱梁，因为支座间距 比较大不能将车轮直接作用在盖梁上，我 们还需要在盖梁上设置虚拟桥面单元来模 拟车道面，与盖梁采用主从约束来连接， 虚拟桥面连续梁的刚度至少大于盖梁的100 倍。建立模型如下：
建立模型如下：
虚拟桥面单元
盖梁单 元
墩柱单 元
虚拟桥面为连续梁时，刚度可在特征系数里修改。
四、输入施工信息 第一施工阶段：安装所有杆件
盖梁计算模型
添加边界条件
添加虚拟桥面与盖梁的主从约束：
虚拟桥面与盖梁的主从约束需要使用两种情况 分别模拟：虚拟桥面简支梁和虚拟桥面连续梁； 这两种方法分别是模拟墩台手册中的杠杆法和 偏心受压法；其目的是杠杆法控制正弯矩截面； 偏心受压法控制负弯矩截面。
勾选横向加载，输入汽车和人群的横向加
载有效区域在活载输入对话框中人群集度 和人行道宽度填入1，因为在人群荷载反力 及源自向加载区域已考虑了人群集度和宽度。
六、执行项目计算 模型建立完成，执行项目计算
七、查看计算结果 查看所需的计算结果
桥梁博士对桥墩盖梁进 行计算的过程和方法
主要介绍利用桥梁博士对桥墩盖梁进行计算 的过程和方法，重点在于虚拟桥面入盖梁活载的 加载处理。 进行盖梁计算主要由以下几个步骤：
桥梁博士V4工程案例教程05_桥博V4横向分布模型案例教程
桥梁博士V4案例教程横向分布系数解决方案一、杠杆法项目概况：上部结构采用装配式T梁，计算跨径19.5m，桥宽0.75+7+0.75，计算支点横梁处1号梁和2号梁的相应于公路一级的横向分布系数；（横断面如下图）当荷载位于支点处时，应按杆杠原理法计算荷载横向分布系数。
新建项目：模型类型选择横向分布模型；项目名称：人工输入项目路径：项目保存位置模型默认：人工输入新建任务：选择杆杆法结构描述如下图：主梁间距：各主梁距离前一个主梁的间距，单位为m。
第一根主梁前无主梁，故其主梁间距为0。
荷载描述：计算规范：根据各个工程项目选择本次工程对应的规范（由于横向分布模型和三维模型是独立的节点，因此这个规范不能从三维模型的总体信息中传入）特殊荷载：单击“特殊荷载”对应的单元格中按钮，将会出现如下图所示的对话框：轮重：特殊车辆横向各轮轮重（轮重宜填写相对值，例如，特载定义为四个车轮，每个轮重为1/4）。
轮间距：各轮中线距离前一轮的距离，单位为m。
首轮前无车轮，故其轮间距为0。
桥面布置：单击“桥面布置”对应的单元格中按钮，将会出现如下图所示的对话框：类型：可以选择人行道、车道、防撞墙和隔离带共4种类型。
4种类型可以任意组合形成桥面。
宽度(m)：所选择桥面类型的宽度，单位为m。
车道数：当选择的类型为车道时填写。
人行道、防撞墙和隔离带不输入车道数。
恒载(kN/m2)：人行道、防撞墙和隔离带的均布恒载集度。
桥面中线距离首梁距离用于确定各种活载在影响线上移动的位置。
对于杠杆法和刚性横梁法为桥面中线到首梁梁位线的距离；对于刚接板梁法和比拟正交异性板法为桥面中线到首梁左侧悬臂板外端的距离。
自动计入汽车布载系数车道数不同时，布载系数不同，考虑不同的实际行车数量，会得到不同的结果。
为了得到最不利的荷载位置，程序考虑了全部车道的加载组合。
如果选择计入汽车布载系数将考虑对于多个车道的折减和单车道的放大效应；若不选择，系数直接取为1.0，不进行折减或放大。
桥梁博士V4工程案例教程05_桥博V4-横向分布系数解决方案
第二章 刚性横梁法
二、桥梁博士V4横向分布系数—刚横梁法
1.适用范围
荷载横向分布适用于桥梁上具有可靠的横 向联结，且桥的宽跨比B/L小于或接近0.5 的情况时（窄桥），一般采用此计算方法； 基本前提是：a、汽车荷载作用下，中间横 隔梁可近似地看作一根刚度为无穷大的刚 性梁，横隔梁仅发生刚体位移；b、忽略主 梁的抗扭刚度，即不计入主梁扭矩抵抗活 载的影响。（如图）
考虑负反力；
要点：针对多车道以上勾选；
15公路通规4.3.1-7；
断面形式
杠杆原理法：把横向结构（桥面板和横隔梁）视作在主梁上断开而简支在其上的简支梁 刚性横梁法：把横隔板视作刚性极大的梁。 刚（铰）接板梁法：把相邻板（梁）之间视为铰接，指传递剪力为铰接板梁法；相邻主
梁之间视为刚性连接，即传递剪力和弯矩视为刚接板梁法。 比拟正交异性板法：将主梁和横隔梁的刚度换算成正交两个方向刚度不同的比拟弹性平
二、桥梁博士V4横向分布系数—刚横梁法
2.荷载横向分布影响线公式
考虑主梁抗扭刚度的修正偏心压力法公式：
二、桥梁博士V4横向分布系数—刚横梁法
2.荷载横向分布影响线公式
不计主梁抗扭刚度的偏心压力法：
第三章 刚（铰）接板梁法
三、桥梁博士V4横向分布系数—刚（铰）接板梁法
1.铰接板梁法适用范围
铰接板法、梁法是分别用来求算两种简支桥梁荷载横向分布系数的方法，当结构 是用现浇混凝土纵向企口缝连接的装配式板梁时，便应用铰接板法；当结构为无 中横梁而仅在翼缘板间用焊接钢板或伸出交叉钢筋连结的装配式T梁桥时，便用铰 接梁法。（如下图）
要点：
1) 轮重：特殊车辆横向各轮轮重，非 特殊荷载，如机场、
轴重；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
利用桥梁博士进行横梁计算的教程(续一)
本文介绍桥梁博士进行箱梁横梁计算。
红色字体内容为本文的操作步骤，黑体字为相应的一些说明和解释。
基本情况在前文中有所介绍，这里主要介绍加载及边界条件的设定。
一、输入施工信息
共建立了三个施工阶段，阶段1安装所有单元；阶段2张拉所有钢束(钢束1、2)，并灌浆；阶段3施加永久荷载。
三个施工阶段的设置分别如图1.1-1.3所示。
图1.1 试工阶段1
在阶段3中所施加的永久荷载，是在求得8号墩上所承担的恒载(F0)的基础上，除以墩上箱梁的腹板数(n)，而后在与腹板对应的位置处加以F0/n的集中力。
如果要做的细，还可以按各腹板所承担的承载面积进行分配。
关于边界条件，可以在有支座的位置处设计边界条件，注意一般设一个横向约束即可，其它均可只设为竖向约束。
图1.4给出了相应的约束和加载情况。
图1.2 试工阶段1
图1.3 试工阶段1
二、输入使用信息：
收缩徐变天数取为：3650。
一般认为混凝土的收缩徐变可以持续数年。
最在升温温差取为25度，降温温差也取25度。
非线性温度按D60-2004中4.3.10定义，一个为正温差，一个为负温差。
活荷载描述：按公路一级车道荷载加载。
因为本例中桥宽有40多m，故偏保守的取为10个车道。
先按一个车道纵向影响线加载求得墩顶位置处承担的活荷载值，此例约为626KN，填入图2.1中鼠标处示处。
图2.1 活荷载输入
如图2.1所示，勾选横向加载——点横向加载有效区域按钮，将弹出如图2.2所示窗口。
活载类别选择汽车，横向有效区域起点取为1m，终点为45.1m。
有必要说明下的是，采用桥博进行横向加载计算时并不用输入活载的横向分布调整系数，车道折减系数等，而是通过定义车道、横向有效分布区域等由桥博自行进行加载。
