日本TTC奔驰GLK(W204)后倒车影像安装说明

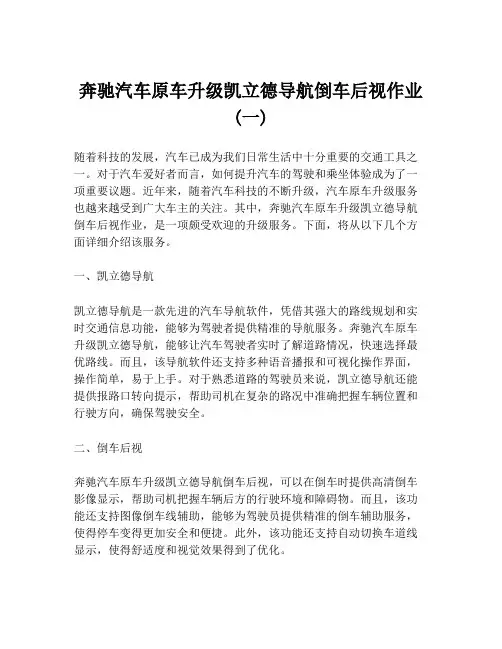

奔驰汽车原车升级凯立德导航倒车后视作业(一)
奔驰汽车原车升级凯立德导航倒车后视作业(一)随着科技的发展，汽车已成为我们日常生活中十分重要的交通工具之一。
对于汽车爱好者而言，如何提升汽车的驾驶和乘坐体验成为了一项重要议题。
近年来，随着汽车科技的不断升级，汽车原车升级服务也越来越受到广大车主的关注。
其中，奔驰汽车原车升级凯立德导航倒车后视作业，是一项颇受欢迎的升级服务。
下面，将从以下几个方面详细介绍该服务。
一、凯立德导航凯立德导航是一款先进的汽车导航软件，凭借其强大的路线规划和实时交通信息功能，能够为驾驶者提供精准的导航服务。
奔驰汽车原车升级凯立德导航，能够让汽车驾驶者实时了解道路情况，快速选择最优路线。
而且，该导航软件还支持多种语音播报和可视化操作界面，操作简单，易于上手。
对于熟悉道路的驾驶员来说，凯立德导航还能提供报路口转向提示，帮助司机在复杂的路况中准确把握车辆位置和行驶方向，确保驾驶安全。
二、倒车后视奔驰汽车原车升级凯立德导航倒车后视，可以在倒车时提供高清倒车影像显示，帮助司机把握车辆后方的行驶环境和障碍物。
而且，该功能还支持图像倒车线辅助，能够为驾驶员提供精准的倒车辅助服务，使得停车变得更加安全和便捷。
此外，该功能还支持自动切换车道线显示，使得舒适度和视觉效果得到了优化。
三、操作简单奔驰汽车原车升级凯立德导航倒车后视，操作简单，易于使用。
该功能支持智能语音控制，能够让驾驶员在行驶中快速掌握路况和路线，轻松实现导航和倒车操作。
而且，该功能还能够自动匹配车载导航设备，无需单独安装，省去了繁琐的安装过程和运行调试。
总之，奔驰汽车原车升级凯立德导航倒车后视，是一项非常实用和便捷的汽车升级服务。
它能够让驾驶者在行驶中体验到更加智能、便捷、安全的驾驶服务，是现代汽车必备的高科技配置。
如果你是一位热爱汽车的车主，不妨考虑进行汽车原车升级服务，提升自身驾驶和乘坐体验，享受更加便捷的出行生活。
汽车倒车影像安装方法
汽车倒车影像安装方法1. 引言如今，汽车倒车影像已经成为了现代车辆的标配设备。
它能够有效地帮助驾驶员在倒车时观察到车辆周围的情况，避免潜在的事故发生。
本文将详细介绍汽车倒车影像的安装方法，帮助您在需要时能够将该设备正确地安装到您的车辆中。
2. 安装前准备在进行安装之前，您需要做一些准备工作：- 汽车倒车影像设备（包括摄像头和显示屏）- 所需的安装配件（如电缆、接头等）- 适当的工具（如螺丝刀、钳子等）确保您已经购买了合适的倒车影像设备，并准备好了所需的配件。
3. 安装步骤步骤1：确定安装位置首先，您需要确定您打算安装倒车影像设备的位置。
一般来说，最常见的安装位置是后视镜下方或车尾部位。
不同车辆的设计会有所不同，因此您需要根据自己的车型和实际情况选择最合适的位置。
步骤2：安装摄像头将摄像头固定在您选择的安装位置上。
使用螺丝刀或钳子等工具，根据摄像头上的固定孔进行固定。
确保摄像头安装稳固，并且视角可以完整地覆盖您需要观察的区域。
步骤3：连接电源将摄像头的电源线连接到车辆的电源系统上。
您可以选择将摄像头的电源线接到保险丝盒或导航系统的电源线上。
请注意，连接电源时务必断开车辆的电源，以免发生触电事故。
步骤4：安装显示屏根据您的倒车影像设备类型，选择合适的显示屏安装位置。
一般来说，您可以选择将显示屏安装在前排驾驶座旁边的中控台上或安装在后排乘客座位的头枕上。
使用合适的固定支架将显示屏固定在选择的位置上。
步骤5：连接摄像头和显示屏使用提供的电缆将摄像头和显示屏连接起来。
根据摄像头和显示屏上的接口类型，选择合适的接头进行连接。
确保连接牢固，并将多余的电缆隐藏起来，以保持车内整洁。
步骤6：测试安装效果安装完成后，重新给车辆供电，并测试倒车影像设备的工作效果。
在倒车时，观察显示屏上的图像，确保摄像头能够清晰地拍摄到车辆周围的情况。
如有需要，可以调整摄像头的朝向或显示屏的亮度、对比度等参数。
4. 总结汽车倒车影像的安装主要包括确定安装位置、安装摄像头、连接电源、安装显示屏和连接摄像头与显示屏等步骤。
奔驰C系 c180 c200升级导航加装倒车影像作业图
奔驰C系c180c200升级导航加装倒车影像作业图
奔驰C系c180c200导航升级的优势
高端车型各配置的功能不一样，有的只有DVD，有的带了导航，有的还有倒车后影像。
原车屏升级可以解决“一箩筐”换掉的浪费局面，实现可由车主自主选配。
比如一台奔驰车，原车带屏，并且有DV
DVD D 和导航功能，那么，车主就可以选择CMMB数字电视、倒车后视、智能轨迹倒车辅助、头枕屏输出等功能，原有的DVD、导航功能保留。
另外，在售后服务方面也有优势，因为原车屏升级，是通过解码盒向外延伸加装其他功能，如导航、数字电视、倒车后视等，如果发现是数字电视功能有问题，只要把数字电视模块取下来检查就行了。
不用像专车专用机那样，整个机器拆下来，车上留一个大窟窿，而且检查问题的时间过长，车主也不愿意等。
奔驰C系c180c200升级导航优势
1、韩国台湾核心部件；特技技师安装施工。
2、加装专用触摸板，实现触摸手写的功能。
3、本产品适合原车带显示屏不带导航或带导航不带中国导航地图的不同年份奔驰所有车型。
4、原厂开发设计，为无损升级施工，不破坏原车结构与线路，不影响原车自带所有功能。
5、利用原车的显示屏，对原车屏幕升级加装，实现导航功能。
6、本产品解码器由韩国进口，确保产品品质可靠。
7、专业的技术施工团队，确保安全可靠。
8、加装后原车系统娱乐功能仍然存在，原车碟盒功能仍然照常使用。
9、加装后原车的方向盘键盘控制、行车电脑控制等功能仍然存在。
老款奔驰GLK300换7寸大屏导航 升级后视
老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,奔驰GLK300换高清大屏幕,老款奔驰GLK加装导航,奔驰GLK加装倒车影像到底什么是原车屏升级？其实很好理解就是利用原有车型原厂配置音响主机的屏幕，在不改变原车内饰件的前提下，整合原厂屏幕对于其它影音讯号的输入限制，在原车音响上加入A V、RGB、倒车视频输入，同时解除锁屏功能，从而提升了原厂屏幕的使用功能，让车主获得GPS导航、DVD 播放、数字移动电视、倒车影像系统等多种功能一体化的多媒体视听享受。
原车带屏了，升级时为了使原车屏幕不浪费，“原车屏升级”概念被消费者接受。
站在消费者的角度，如果把原车屏直接换成带屏的专车专用主机，之前的屏就浪费了，而且换上去的主机，是经过了CAN协议解码的，这个解码又不能保证100%完美解码，所以可能会出现较多问题，如黑屏、花屏，或者缺少信息显示等。
而原车屏升级就不涉及CAN协议这方面，安全性和原车匹配性相对较高。
升级后可以实现：导航、DVD、CMMB数字电视、倒车后视、智能轨迹倒车辅助、头枕屏输出等功能。
豪华车原车项目技术要求高、施工要熟悉、高技术难度服务项目，注意事项：1.谨慎选不专业的门店，需要技术应急外面找，说的跟实际不符，售后都无法安全保障2.注意没有经验冒充安装过的技术，容易把爱车部件损坏3.注意施工少，采购把关不到位，产品不全，无库存，售后无法保障4.注意技术没有实战经验，不是谁都可以做安装，挂狗肉卖羊肉的太多；5.注意门店什么都做，大多是外面临时寻找技术施工，价格高；容易被宰6.注意豪华车升级导航类似修理厂，如果装潢店都可以修车就有问题，售后出事故都无法解决原车屏升级的优势首先从功能上解决了车主的需求。
目前，高端车型各配置的功能不一样，有的只有DVD，有的带了导航，有的还有倒车后影像。
原车屏升级可以解决“一箩筐”换掉的浪费局面，实现可由车主自主选配。
比如一台奔驰车，原车带屏，并且有DVD和导航功能，那么，车主就可以选择CMMB数字电视、倒车后视、智能轨迹倒车辅助、头枕屏输出等功能，原有的DVD、导航功能保留。

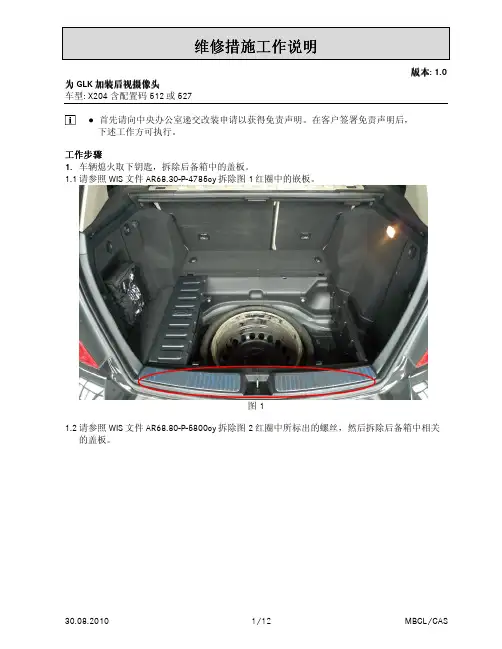

GLK 车型加装后视摄像头 中文指引
维修措施工作说明版本: 1.0 后视摄像头为GLK加装加装后视摄像头车型: X204 含配置码 512或5272.请按照图示位置安装后视摄像头供电模块（A164 543 00 62）和线束 (A2045408910)图32.1根据AR54.65-P-0032CY安装后视摄像头供电模块。
图42.2连接地线图52.3 按照图示位置在绿色保险插座11T的4号位置插入针脚 (来自A2045408910) 和7.5A保险。
图62.4 将来自线束 A2045408910的相应针脚与右后倒车灯插座2号位置的针脚重新连接后插入原位。
图72.5如图示位置布线。
拆除后座椅，左后门门框饰板后按图示布线图8 拆除B柱饰板，左前门门框饰板后按图示布线图9拆除仪表台左侧保险丝盒盖板，驾驶员脚坑饰板后按图示布线图10根据AR82.60-P-7502CW拆除COMAND后将视频线从图示位置引入COMAND舱。
将此插头插入COMAND背面绿色视频输入接口。
图11图123.根据图示安装后视摄像头线束A2045408032 3.1 根据AR72.20-P-3520CX拆除尾门饰板图13将线束上自带的铆钉按入尾门上相应的预留孔位图14根据AR54.65-P-0030CY安装后视摄像头后将摄像头插头与线束连接头按图示位置连接。
图153.2根据AR68.30-P-4495CY拆除D柱饰板，根据AR68.30-P-4490CY拆除C柱饰板，降下顶棚按图示连接摄像头线束A2045408032的各个接头。
图164.对COMAND 执行SCN coding.5. 连接上星诊断仪，选择GLK/X204后执行快速诊断，如果出现了相关的故障码请删除这些故障码,如果故障码不能删除请联系区域办公室。
6. 测试和调整在安装回各个部件前请对倒车摄像头功能进行测试。
配件 数量 描述配件编号后视摄像头供电模块1线束A204 540 89 101 摄像头 A204 820 05 971 后视摄像头线束 A204 540 80 32 1 7.5A 保险丝2 插针 A013 545 15 26 工时操作编号no. 工作项目 工时 账号 681328 拆卸左后轮罩壳上的饰板 0.6 hours681329 拆卸右后轮罩壳上的饰板 0.6 hours681614 降低车顶棚 2.0 hours 681611 547941 726700541795827520541011 降低车顶棚(带全景滑动天窗) 更换尾门左侧线束 拆卸后门内部车门镶板 拆卸倒车摄像头拆卸COMAND 控制单元 执行快速测试0.3 hours0.4 hours0.3 hours0.5 hours0.2 hours改装所需的工具a) Flat screwdriver, b) Torx screwdriverPlastic wedgeRatchet with TORXSTAR DIAGNOSISMercedes-Benz (China) Ltd.ab。
奔驰E系列导航、倒车摄像头安装指导
奔驰E系列车型原车屏升级导航安装指导：
▪ 同时按“电话挂断”+“1”+“#”三个按钮约10秒钟进入主机工程模式。进入到下图 页面将（6）Navi改为installed（导航）
奔驰E系列车型原车屏升级导航安装指导：
▪ 进入下图页面将（10）Navi Data Base改为activated （导航）
奔驰E系列导航、倒车摄 像头安装指导
青岛翔龙同海电子有限公司原车屏升 级培训教程（一）
奔驰E系列车型原车屏升级特点
▪ 1、采用顶级品质核心部件，特级技师安装施工，原车无损升级。 ▪ 2、加装后，屏幕带触摸手写功能（原车屏幕挡板是平的） ▪ 3、本产品适合原车带显示屏不带导航或带导航不带中国国内导航地图的不
奔驰E系列车型原车屏升级导航安装指导：
▪ 这个时候在启动后就会多出一个导航的选项，没装地图时按下是一 直提醒你插入导航光盘的，这个时候要退出就关掉系统即可。
奔驰E系列车型原车屏升级导航安装指导：
▪ 按照图示接口，将相应的天线个信号线链接即可。
青岛翔龙智能汽车升级服务中心
同年份的奔驰E系所有车型。 ▪ 4、利用原车的显示屏，对原车系统升级加装，实现导航功能。 ▪ 5、GPS导航支持导航地址查询，语音提示，实现导航功能。 ▪ 6、本产品解码器由韩国进口，确保产品品质可靠。 ▪ 7、专业技术施工团队，确保安全可靠。 ▪ 8、加装后原车系统娱乐功能仍然存在，原车碟盒功能仍然正常使用。 ▪ 9、加装后原车的方向盘按键控制、行车电脑控制等功能仍然存在。 ▪ 10倒车影像功能、泊车更精准、更直观，使泊车进退自如（选配件）。 ▪ 11、原车屏升级导航地图软件可选择凯立德、美行、道道通等。 ▪ 12、完善的售后服务体系，解决一切后顾之忧。
老款奔驰GLK300原车小屏换大屏加装导航 加装倒车轨迹
老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,奔驰GLK300换高清大屏幕,老款奔驰GLK加装导航,奔驰GLK加装倒车影像原车显示屏升级导航：利用解码器解码原车系统，在加导航模块通过解码器解码的通道在您原车屏幕上显示一套手写导航系统，原车不带触摸的，需要加装一块触摸板，和手机触摸板差不多，加装上去以后看不出任何改装痕迹，但是使用上，要比原厂的地图要好用很多，多种输入方法，基本满足所有人的输入习惯！加装倒车影像系统：通过解码器输入原车系统，在您进入R档状态下，会自动切换实景影像，显示在您原车显示屏上，辅助您更快，更安全的完成倒车。
摄像头安装在您原车牌照灯位置，或者原车预留位置。
原屏升级的好处：1、针对原厂开发设计的解码器，利用原车的显示屏，即可实现导航功能；2、原车系统娱乐功能仍然存在，原车碟盒功能仍然能够照常使用；3、原车的方向盘键盘控制、行车电脑控制等功能仍然存在；4、原车屏幕升级为可触摸且具备手写功能；5、配备遥控器，可以实现遥控操作。
6、改装效果很棒，从外观上看不出改装痕迹。
致解析：升级产品介绍：（1）解码板：采用进口芯片，同比国产解码板的优势在于：专车专用，进口芯片，质量稳定，画面清晰，反应速度快等特点；（2）导航模块：可支持导航触摸手写，蓝牙触摸手写、数字电视触摸操作，稳定性极高，采用的凯立德地图，3D画面显示，高清晰画质；（3）倒车后视：倒车摄像头均采用专车专用，高清晰度，170度广角，防水IP66，带标尺线；（4）数字电视：内置三年资费，针对车型不同可直接触摸操作，或者遥控操作均可，采用高品质CMMB数字电视接收模块并采用高增益接收天线，新闻体育电影音乐等随时随地观看。
（接收的频道各地不一样，一般为5-9个频道）。
（4）蓝牙电话：采用进口蓝牙模块，音质清晰。
（6）DVD影音（单碟/六碟）：DVD播放，简单方便快捷；高品质DVD影音播放，单碟DVD支持U扩展播放MP3/MP4；老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像老款奔驰GLK300原车小屏换大屏（5.8寸换7寸）,老款奔驰GLK加装导航,奔驰GLK加装倒车影像Y amaxunwudan 7-01。
倒车后视 方案
倒车后视方案简介倒车时及时获取后方情况是非常重要的，可以有效预防事故的发生。
倒车后视方案是指利用电子设备实现倒车时的后方监控和视野扩展，帮助驾驶员更方便地倒车和泊车。
本文将介绍一种倒车后视方案，并提供具体的操作步骤和注意事项。
方案介绍本方案的主要设备包括前/后车牌倒车影像摄像头，车载显示设备（如车载导航屏幕），以及相关的电缆和连接线。
该方案将摄像头安装在车辆的后部，通过连接线与车载显示设备相连，实时传输后方影像到显示屏上。
该方案的主要特点包括:1.实时传输: 摄像头会实时捕获车辆后方情况，并将图像传输到显示屏上，驾驶员可以实时观察后视情况。
2.高清影像: 摄像头采用高清像传感器，能够提供清晰的后方图像，有助于驾驶员准确判断后方情况。
3.宽广视角: 摄像头具备宽广的视角，可以提供更广阔的视野，帮助驾驶员更好地掌控倒车情况。
方案安装步骤步骤一：准备材料•前/后车牌倒车影像摄像头•车载显示设备（如车载导航屏幕）•连接线和电缆步骤二：确认安装位置1.确定摄像头的安装位置，一般在车辆的后部。
可选择安装在车牌上或备胎架上。
2.在摄像头的安装位置上确定好固定孔位或固定粘贴位置。
步骤三：安装摄像头1.将摄像头固定在确定的位置上，使用螺丝或粘贴剂进行固定。
2.将摄像头的接线端口朝向车辆正后方。
步骤四：连接设备1.连接车载显示设备到摄像头。
根据显示设备的接口类型，选择合适的连接线进行连接。
2.确保连接线插头与接口对应正确，插入牢固。
步骤五：测试效果1.启动车辆并打开车载显示设备。
2.进入倒车状态，摄像头传输的后方图像应该能够显示在显示屏上。
3.通过观察显示屏上的图像，验证摄像头的安装位置和角度是否合适，是否能够清晰地显示后方情况。
注意事项1.在安装和操作过程中，务必保证汽车处于关闭状态，以避免任何电路或设备受损的可能性。
2.定期检查摄像头和连接线的工作状态，确保正常工作。
3.倒车后视方案可以作为辅助帮助工具，但不应依赖于它，驾驶员仍然需要充分注意倒车时的周边情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（3）摄像头继电器
（5）电工胶布
（7）扎带
（8）电源线
第二部分：安装流程(原车拆卸)
第一个步骤：拆卸后尾箱盖饰板以及摄像头预留位置
(1)原车后尾盖
(2)手拉柄
(3)用小一字刀从切口位置撬开 拉柄盖
(4)拉柄上有两颗 T20 的螺丝
(5)拆下左右拉柄上的 4 颗螺丝
(6)用胶条撬开拉柄饰板
(7)取下拉柄饰板
7、在第（19）项 REARVIEW CAMERA 中选择 SRVC 也就是 视频连接管理器
8、选择 SRVC 视频连接管理器之后，返回 到工程模式设置画面；该画面为工程模式 设置画面
9、图中为（ENGINEERING MODE） 的第二页选择第 9 项 系统复位（SYSTEM RESET）
10、在系统复位（system reset）中选择 复位（RESET）
9、倒车影像效果图
第一部分：产品
1、摄像头优势说明
1）、高清像素高清画质 CCD，有效画素达 32 万 2）、画角（水平 170°,垂直 105°） 3）、分辨率高，画质清晰，带防水功能 4)、自带夜视功能，确保在光线暗淡的情况下使用尾灯就能泊车
2、摄像头以及附件
（1）、摄像头
（2）、摄像头视频线
梅赛德斯-奔驰 GLK-CLASS（W204）倒车影 像安装说明
GLK 完美升级 GLK300/350 专用摄像头
倒车影像综合系统安装指导说明
目录
第一部分：产品 1、摄像头的功能说明 2、摄像头以及附件
第二部分：安装流程(原车拆卸) 5、拆卸后尾箱盖饰板以及摄像头预留位置 6、安装摄像头以及连接继电器 7、视频接口连接 8、设置倒车视频通道
11、选择（YES）确定复位
12、确定复位之后显示屏将自动关闭，等三四秒钟显示屏将会自动打开；本次倒车影 像视频通道设置流程完毕（图中画面为倒车影像视频通道已打开）
倒车影像效果图
完美升级完毕
摄像头接线模拟图后侧边
(3)接倒档电源
(4)接地
(5)给电源线加保险丝后再插在 保险座上
(6)与原车视频口连接
装后的摄像头位置
第四个步骤：设置倒车影像视频通道
1、把显示屏打开手后,同时按住主机上的挂电话键+1+#键八秒钟左右，屏幕将会出现下图的 工程模式设置
2、该画面为工程模式设置画面
3、在该画面选择工程模式设置的第 7 项也 就是硬件设置（HW SETTING）
4、在第 7 项硬件设置(HW SETTING)中 选择第 7.7HU PARAMETER (HU 参数)
5、图中画面为 7.7HU PARAMETER 的第一页
6、此画面为 HU PARAMETER 中 的第三页选择第三页的第（19）项 后视摄像头
预留视频接口
(19)拿下后尾箱盖 (21)有两颗 T40 的螺丝
(23)再拆中间饰板 (25) 预留视频接口
第二个步骤：安装摄像头以及连接继电器
原车主机 摄像头
视频线 继电器
摄像头电源线
黄色线为+12V 电源，用保 险丝在原车保险丝座取电
黑色线为地线，接原车地 线
灰色线为倒车信号线，接 原车倒车线
(8)用胶条撬开卡钉
(9)取下饰板
(10)用胶条撬开边饰板
(11)用手把边饰板拉出 (装回时请 注意边饰板的卡扣以免刮伤车身)
(12)取下边饰板
(13)用手拉开胶套
(14)用拉线条把摄像头视频线 从胶套中拉过
(15)用胶条打开顶篷
(16) 摄像头视频线从这拉下
(17)线从饰板边拉下 (18)后尾箱 (20)取出垫 (22)先拆右边饰板 (24)取出中间饰板可看到原车
