消防通风防排烟系统安装方案
消防通风防排烟系统安装方案1 工艺流程和技术措施1.1图纸会审材料检验施工准备技术交底系统连接系统冲洗总体调试竣工验收1.2 风管的制作及安装一般风加工所用的材料有镀锌钢板\普通钢板不锈钢板、玻璃钢及复合板等。
在本工程的施工中，风管材料主要采用镀锌钢板。
镀锌钢板风管a、概述在工程的施工中，我们将采用两种方法进行风管加工：（a）进口风加工生产线：主要针对风管大边长≤2500mm的风管。
（b）常规手工机械加工方法：主要针对风管大边长>2500mm的风管。
b、进口风管加工生产线风管制作进口风管加工生主线是先进风管加工生产线。
生产线从放样、下料、剪切、压加强筋、咬口、折弯、到压法兰，全部工序由电脑控制，实现全自动操作，使风加工、制作一次成型，且质量美观，提高工效。
（a）施工流程：（b）按图拆图分解风管的直管、异型将风管各管件数据生产线运作管规格、数量输入电脑风管管件半成品运输到现场嵌接组合安装（c）风管加工：生产线主要特点是可以生产出风管自成法兰管件，因而连接方式主要有以下三种：▲风管板边自成法兰（TDF）。
主要用于直管，分管机弯管等连接，制作风管时，在机械上把风管两头板成自成法兰，安装时在四个缺品处加上预制好的“转角机”（垫好密封胶），用手持虎钳夹紧成型；▲插接式法兰（TDC）。
主要用于变径管、夹圆地方等不规则管上，其管端不须折边，办在管端上插上用铁皮预制好的法兰条，四角处理与（TDF）相同。
法兰条与管端接合见下图：▲无法兰连接。
用插骨带把两端风连接起来，插骨带有C型、扁身S 型、企身S骨三种。
C、常规方法风管制作（a）工艺流程：清洁板料展开下料剪切倒角咬口领料法兰下料焊接打眼冲孔送至现场折方检验合口成型铆法兰检验密封处理装（b）风管加工：常规风管加工方法是风管与法兰分别加工，组合后才进行安装。
▲先对板材加进行划线，通过机械剪刀和手工剪刀进行剪切，选择适当的咬口方式或焊接进行加工。
▲法兰由四根角钢组焊而成，焊成后的法兰内径不能小于风管的外径；法兰的铆钉孔不应大于150mm。
d 、风医务室板材厚度的选择镀锌钢板厚度选用除设计有特殊要求外，一般情况下须按下表选用。
e风管的连接型式：镀锌钢板风管在可能的情况下应尽量采用咬接，咬口缝可以增加风管的强度，变形小，外形美观；若风管焊接方式，严密性虽好，但焊后容易变形，焊接处容易锈蚀或氧化。
其中，按扣式咬口是近年来研制和投入使用的较理想的咬口形式，便于机械化加工、运输和组装，有利于文明施工，可降低环境噪声并提高生产效率，但必须做好咬口的密封处理，对严密性要求的风管需补加密封措施，如采用密封胶绳密封胶条或密封乳胶及锡焊等。
如用锡焊补漏时，焊后应用热水把焊缝处锡焊药水冲洗干净，以免焊药继续腐蚀钢板。
F 矩形弯管导流叶片的制作（a）按设计规定所有直角弯头的内角R≥400mm的圆角，需设置导流叶片。
（b）导流叶片材质及材料厚度应与风管一致。
（c）导流叶片的弧度应与弯管的角度相一致，导流片在弯管内配置应符合下规定：矩形弯管内导流叶片的配置（mm）（d）导流叶片和迎风侧边缘应圆滑，其两端与管壁的固定应牢固，同一弯管内导流片的弧长应一致。
风管的组合与安装A 风管与法兰连接前，应检查风管的外径或外边长和法兰内边尺寸的偏差必须符合要求。
连接时，必须使法兰平面风管中心线保持垂直。
B风管系统安装前，应进一步核实风管及送回（排）风口等部件的标高是否与设计图纸相符，并检查土建预留的孔洞预埋件的位置是否符合要求，并将预制加工的支（吊）架、风管及部件运至施工现场，根据工程时大小分段进行安装。
C 支、吊架安装是风管系统安装的第一道工序，支、吊架和形式应根据风截面的大小及工程的具体情况选择，必须符合设计图纸或国家标准图的要求。
风管的支、吊架间距如设计无要求时，对于不保温风应符合下列要求：（a）水平安装的风管直径或大边长小于400mm,其距不超过4m;大于或等于400mm，其间距不超过3m;螺旋风管的支架间距可适当加大。
（b）垂直的风管支架间距为4 m，并在每根立管上设置不少于两个固定件。
（c）风管支架安装的数量可按下列规定（a）不保温风管，设计无要求时，按下列要求进行：▲水平安装。
D（指园风直径）或A（矩形风管大边长）小于400 mm 间距小于4 m，D或A≥400 mm，间距小于3 m。
▲垂直安装。
间距≤4 m，但屋高小于4 m时每根立管不小于2个，支架安装高度宜在1.5~1.8米的法兰处.(b)风管转弯处两端加支架。
（d）穿楼板和穿屋面处。
；固定风管支回只起导向作用，所以穿楼板应加固定支架，支架做法如设计无要求时，按《全国通用标准图集T616-3》中规定。
▲固定螺栓个数；D或A小于500 mm4个▲D或A小于1000 mm6个▲D或A小于1000 mm8个（D）风管始端与通风机，空调器及其他振动设备连接的风管与设备接头处须加支架。
（E）干管上有较长的支管时，则支管上必须设置支、吊、托架，以免干管辖承受支架的重量而造成破坏现象。
（e）风管的安装，必须保持风管中心线的水平，而对于输送空气湿度大的风管，为排除管蚋凝结水，风管安装时须保持设计要求的0.01~0.015坡度。
安装在托架上的园形风管，须在托架上设置托座。
（f）风管安装时的支、吊托架应等距离排列，但不能将其设置在风口，风阀、检视门及测定孔等到部位处，应适当错开一定的距离。
（g）支架埋入墙面，以便土建修饰墙面补平。
为防止园形风管安装后变形，应在风管与支、吊架接触处设置托座。
（h）风管支、吊架的吊杆项是单吊杆，应安装在风管的中心线上若是双吊杆，应按托架角钢的螺孔中心间距和风管中心线对称安装，但不能直接吊在风管法兰上。
（i）安装立管卡环须用线锤吊正，保证风管的垂直度。
（j）用法兰连接的一般通风、空调系统，其法兰垫料厚度为3 ~5mm，垫料不能挤入风管内，否则会增大流动阻力，减少风管的的效面积，并形成涡流，增加风管内积尘。
连接法兰的螺母应在同一侧。
K、风管的加固（a）矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，其管段长度在1.2m以上均应采取加固措施.（b）根据本工程的特点,风管加固方法可采用以下几种：▲角钢框加固。
强度好，应用较广泛，角钢规格可小于角钢法兰规格。
▲风管内壁设置加固肋条。
一般用于明装风管，以达到美观的要求，加固肋条用1~1.5mm镀锌钢板制作,间断地铆接于管壁上。
▲风管壁上滚槽。
可节省材料和人工，施工方便，现时在机械化加工风管上普遍使用。
防腐A、镀锌钢板是在钢板的表面用镀锌层覆盖，对于一般空调系统，只要镀锌层不被破坏，可以不涂防锈漆，如果发现镀锌层已有泛白现象，或在加工中镀锌层有损坏以及工程需要时，则应涂防锈层，在表面清理去除油污及氧化层后，再涂防锈漆或底漆。
B、支吊架、法兰涂漆的次数一般为防锈漆两遍；若要涂面漆，也需要涂两遍。
C、涂漆工作中应注意以下问题：（a）所有的油漆材料应有产品出厂合格证；（b）油漆施工前，应检查表面处理工作是否符合要求，表面必须彻底干燥；（c）使用各种油漆，必须了解其性质，并按有关技术安全条件进行操作，以免发生事故。
D、涂漆后的干燥方法通常采用在18~250C的环境温度中自然干燥，或采用人工干燥方法进行。
2.3.1.3风管部件的安装各类风口的安装A、百叶的安装一般放在工程的尾段，施工时间少、要求高，因此施工时必须不严格把关。
B、对于矩形风口要控制两对角线之差不应大于3mm，以保证四角方正，对于园形风口则控制其直径，任意两互相垂直的直径，其偏差不应大于2mm。
C、风口表面应平整、美观，风口外表面不得有明显的划伤、压痕与花斑，颜色应一致致。
D、可调节的风口安装前和安装后应板动一下调节柄或杆，保证笛节灵活。
各类阀件的安装A、在本工程中，风管阀件主要有防火阀、防（排）烟阀（口）、加压送风口、风管蝶阀、止回阀等。
B、阀门安装时，阀门调节装置要设于便于操作的位置，安装在高处的阀门要留日后检查维修的空间。
C、阀在安装完毕后，应在阀体外部明显地标出“开”和“关”方向及开启程度。
对保温系统，应在保温层外面设法作标志，以便调试和管理。
D、防火阀、防（排）烟阀有水平安装和垂直安装，有左式和右式之分，在安装时注意不能装反，安装时应拆下易熔片，待安装后再装上。
E、止回阀阀轴必须灵活，阀板关闭应严密。
F、所有阀件无论安装后，都必须保证其阀片转云贵灵活有效。
2.3.1.4通风系统的一般设备安装通风机的安装A、通风机按结构形式可分为离心式通风机和轴流式通风机；按使用要求可分为送（排）风风机、加压风机、消防排烟风机等。
本工程的通风机安装将涉及上述所有类型的风机。
B、基础的验收。
对基础进行全面检查，应符合以下要求：（a）基础标高应无蜂窝，狗洞；（b）基础标高和平面位置符合设计要求；（c）基础形状和各部主要尺寸、预留洞的位置和深度要符合设计要求；（d）放置垫铁的位置的基础表面要平整；（e）混凝土的强度要足够。
C、开箱检查。
应根据设计图纸按通风机的完全称呼，核对名称、型号、机号、传动方式、旋转方向和风口位置等六部分。
（a）核对叶轮、机壳和其他部位的主要尺寸，进风口、出风口的位置等与设计相等。
（b）叶轮旋转方向应符合设备技术文件的规定。
（c）进风口、出风口应有盖板严密遮盖。
（d）噪声要符合噪声限值的规定。
（e）全压偏差或流量偏差、全压效率应符合设计要求。
（f）进风口与叶轮盖进口间的经向间隙和轴向重叠长度应符合设计要求。
前者为叶轮直径的0.15~0.4%，后者为叶轮直径的0.8~1.2%。
（g）轴流风机机壳与叶轮的径向间隙均匀，其经向单侧间隙应在叶轮直径的0.15%~0.35%范围内。
（h）应及时填写设备检查记录。
D、通风机的搬运。
首先应根据工程实际条件制订有关施工方案进行，另外还须注意以下几点：（a）整体安装的通风机，搬运和吊装的绳索不能捆绑在机壳和轴承的吊环上。
与机壳边接触的绳索，在棱角处应垫好柔软的材料，防止磨损机壳及绳索被切断；（b）解体安装的风机，绳索捆绑不能损坏主轴、袖衬的表面和机壳、叶轮等部件；（c）对输送特殊介质的通风机的叶轮和机壳内涂敷的保护层，在搬运过程中不得损坏；（d）为了使风机在吊装时不与建筑物相碰，应当另绑牵引绳控制方向；（e）搬运时不得将叶轮和齿轮轴直接放在地上滚动或移动。
E、通风机底座若直接安置在基础上时，安装前核对基础合格后方可就位，就位后应用成对斜垫铁找平，使通风机达到要求的标准和水平度。
垫铁一般放在地脚螺栓的两侧，垫铁间的距离为50~100mm，为便于调整，垫铁要露出机座外边约25~30mm，垫铁距离地脚螺栓1~2倍螺杆直径，垫铁高度一般为30~60mm，每组垫铁一般不超过3~4块，厚的放下面，薄的放上面，最薄的夹中间，同一组的垫铁尺寸要一样，放置必须整齐，设备安好后，同一组垫铁要点焊在一起，以免受力时松动。

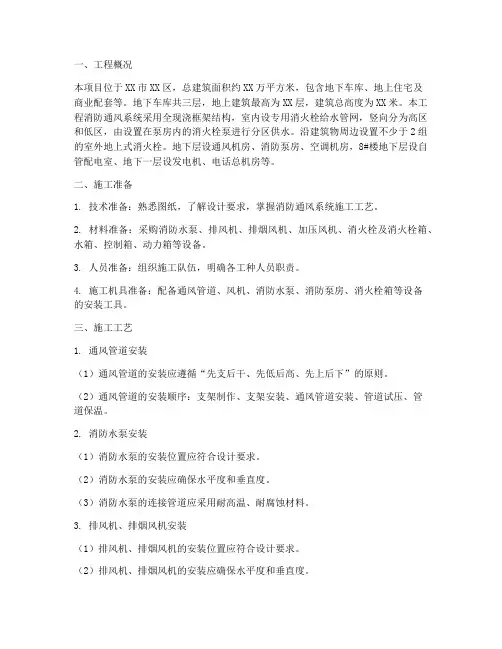

消防通风安装施工方案
一、工程概况本项目位于XX市XX区，总建筑面积约XX万平方米，包含地下车库、地上住宅及商业配套等。
地下车库共三层，地上建筑最高为XX层，建筑总高度为XX米。
本工程消防通风系统采用全现浇框架结构，室内设专用消火栓给水管网，竖向分为高区和低区，由设置在泵房内的消火栓泵进行分区供水。
沿建筑物周边设置不少于2组的室外地上式消火栓。
地下层设通风机房、消防泵房、空调机房，8#楼地下层设自管配电室、地下一层设发电机、电话总机房等。
二、施工准备1. 技术准备：熟悉图纸，了解设计要求，掌握消防通风系统施工工艺。
2. 材料准备：采购消防水泵、排风机、排烟风机、加压风机、消火栓及消火栓箱、水箱、控制箱、动力箱等设备。
3. 人员准备：组织施工队伍，明确各工种人员职责。
4. 施工机具准备：配备通风管道、风机、消防水泵、消防泵房、消火栓箱等设备的安装工具。
三、施工工艺1. 通风管道安装（1）通风管道的安装应遵循“先支后干、先低后高、先上后下”的原则。
（2）通风管道的安装顺序：支架制作、支架安装、通风管道安装、管道试压、管道保温。
2. 消防水泵安装（1）消防水泵的安装位置应符合设计要求。
（2）消防水泵的安装应确保水平度和垂直度。
（3）消防水泵的连接管道应采用耐高温、耐腐蚀材料。
3. 排风机、排烟风机安装（1）排风机、排烟风机的安装位置应符合设计要求。
（2）排风机、排烟风机的安装应确保水平度和垂直度。
（3）排风机、排烟风机的连接管道应采用耐高温、耐腐蚀材料。
4. 消火栓及消火栓箱安装（1）消火栓及消火栓箱的安装位置应符合设计要求。
（2）消火栓及消火栓箱的安装应确保水平度和垂直度。
（3）消火栓及消火栓箱的连接管道应采用耐高温、耐腐蚀材料。
四、施工质量控制1. 严格按照施工规范和设计要求进行施工。
2. 对消防通风设备进行严格的质量检查，确保设备性能符合要求。
3. 对施工过程中的质量问题及时整改，确保工程质量。
4. 施工完成后，对消防通风系统进行全面检查，确保系统运行正常。
消防通风系统安装施工方案汇总
消防通风系统安装施工方案汇总消防通风系统是指为了保护建筑物内的人员安全和财产安全，在灭火和疏散途中提供必要的通风条件的一种系统。
其目的是防止火灾蔓延，为人员疏散提供合适的通风条件，减少烟雾和有毒气体的蔓延。
下面将对消防通风系统安装施工方案进行详细的汇总。
一、施工前准备1.确定项目范围：在施工前，需要确定消防通风系统的安装范围和设备要求。
根据建筑物的功能和使用要求，确定相应的通风系统类型和设备配置。
2.准备施工方案：根据项目需求和工程指标，编制详细的施工方案。
包括施工流程、安装位置、设备要求等内容。
3.购买设备和材料：根据方案需求，采购相应的消防通风设备和相关材料。
确保设备和材料的品质和数量满足施工需求。
4.搭建临时设施：在施工现场搭建临时设施，包括工地围挡、值班室、材料堆放区等。
确保施工过程中的安全和有序进行。
二、系统安装1.安装管道系统：根据方案要求，在建筑物内铺设通风管道。
管道的材质和规格应符合相关标准和规范。
同时，需要注意管道的连接、固定和密封性。
2.安装通风机组：根据施工方案，安装通风机组以提供必要的风量和静压。
通风机组的安装位置应符合设计要求，同时需确保其运行平稳和噪音控制。
3.安装风口和排烟口：根据方案要求，安装风口和排烟口。
风口和排烟口的选用应根据建筑物功能和通风需求确定，同时需要符合相关技术标准。
4.接通电源和控制系统：完成通风设备的电气接线和控制系统的安装。
电气接线应符合相关安全规范，控制系统应能实现对通风设备的远程自动控制。
5.进行调试和测试：安装完成后，对通风系统进行调试和测试。
包括检查管道连接是否牢固，通风机组运行是否正常，风口和排烟口的效果是否满足要求等。
三、施工后收尾1.清理施工现场：施工完成后，进行现场清理和整理。
包括清除材料残留，清理工具和设备，确保施工现场的整洁和安全。
2.系统验收和运行测试：通风系统安装完成后，进行系统验收和运行测试。
确保系统的安全可靠运行，达到设计要求和标准。
消防工程排烟工程施工方案
消防工程排烟工程施工方案一、项目概况消防工程排烟系统是建筑物内部烟雾排放的一种重要通风系统，主要用于消防通风和通风降温，提供疏散过程中的安全通道与生存空间。
排烟工程施工需要结合建筑物的结构、布局和功能需求，通过合理的设计和施工，确保在发生火灾等紧急情况下，烟雾可以快速排出建筑物，为人员的疏散和消防工作提供必要的条件。
二、施工前准备1. 安全生产准备：确保施工现场的安全防护设施完善，施工人员接受了相关的安全培训，并佩戴好必要的安全防护用品。
2. 工程资料准备：收集完整的排烟工程设计图纸和施工方案，对施工过程中需要使用的材料和设备进行核对和采购。
三、排烟系统施工流程在施工排烟系统时，一般包括以下几个主要步骤：1. 管道安装：按照设计要求，对建筑物内部各个区域进行测量，确定排烟管道的走向和尺寸，然后进行管道的加工、连接和安装。
2. 风机与送风口安装：在需要设置排烟风机和送风口的位置，进行风机和送风口的安装，确保其安装牢固并且通风效果良好。
3. 消防门安装：在消防设备出口、通道等位置，安装防火门和防烟门，保证在火灾发生时，能够有效地隔离烟雾传播。
4. 配电及控制系统安装：将排烟系统的配电线路和控制系统进行布线和连接，确保整个系统可以稳定运行并且灵活可控。
四、施工注意事项1. 施工质量要求：按照国家有关标准和规范的要求进行排烟系统的安装和调试，确保系统的正常运行和排烟效果良好。
2. 安全防护措施：在施工现场严格执行相关的安全生产规定，保证施工人员的人身安全。
3. 施工进度控制：做好施工进度的计划和控制，确保工程能够按时交付使用。
4. 环保和节能要求：在排烟系统的设计和安装中，要考虑环保和节能的要求，选择符合要求的材料和设备，减少能源的消耗和对环境的影响。
五、施工验收及保养1. 施工验收：在排烟工程施工完成后，要对整个系统进行严格的验收，检查系统的各个部分是否符合设计要求，是否有漏气、电路短路等问题。
2. 保养维护：对排烟系统进行定期的保养和维护，检查各个部件的工作状态和性能，发现问题及时进行处理，确保排烟系统的长期稳定运行。
防排烟系统安装专项施工方案
防排烟系统安装专项施工方案工程名称:工程地点:施工单位:编制单位:编制人:编制日期: 2014年 09月 27 日审批负责人: 审批日期: 年月日消防通风排烟系统安装专项施工方案 1目录第一章工程概况 (2)第二章项目管理机构的组成和分工 (3)第三章施工方法及施工工艺 (7)第四章施工平面布置 (13)第五章施工难点的技术与管理措施 (14)第六章工程安装总体施工进度计划 (15)第七章施工组织管理与协调 (15)第八章工期保证及其应变措施 (20)第九章主要资源进场配置计划 (24)第十章质量保证措施 (26)第十一章文明施工及安全保证措施 (29)第十二章施工期间防风、防雨及防雷等措施 (34)第十三章成品保证措施 (38)第十四章工程资料管理 (39)第十五章竣工验收 (43)消防通风排烟系统安装专项施工方案 2第一章工程概况第一节工程概况工程名称:建设地点:建筑面积:约建筑单位:设计单位:工程质量要求:合格施工合同工期: 个日历天。
第二节工程范围 1、办理本项目的一切建筑报建、报验、验收等手续，A室内通风排烟系统。
2、承包方式:由承包人包工包料、包质量、包工期、包安全、包验收合格、包拿证、包造价的形式向发包人承包本工程项目。
消防通风排烟系统安装专项施工方案 3第二章项目管理机构的组织和分工第一节项目经理部构成我公司将组建安装工程项目部。
项目经理部既是指挥机构，又是责任机构，也是我公司对工程项目实施的全权代表，负责组织工程的实施和落实，在现场进行统一指挥和管理。
针对本工程的规模和特点，我公司高度重视，经认真研究，委派麦章良作为本项目的项目经理组成项目管理机构。
项目部架构如下: 项目经理指挥层项目负责人…………………………………………………………………………………………………………质材后工量料勤程安设保全备障技部部部术部管理层给排材资 ` 水质安料料装安施员员工员员………………………………………………………………………………………………………… 质施工控工地实施层组班仓组库项目部由指挥层、管理层、实施层组成。

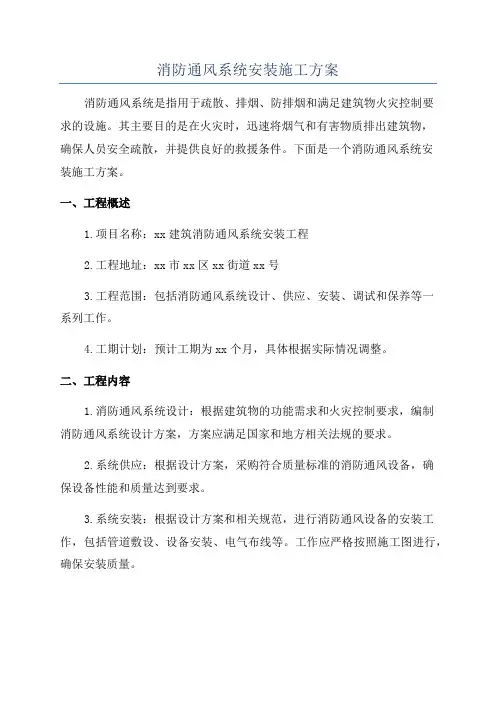

消防通风系统安装施工方案
消防通风系统安装施工方案消防通风系统是指用于疏散、排烟、防排烟和满足建筑物火灾控制要求的设施。
其主要目的是在火灾时，迅速将烟气和有害物质排出建筑物，确保人员安全疏散，并提供良好的救援条件。
下面是一个消防通风系统安装施工方案。
一、工程概述1.项目名称：xx建筑消防通风系统安装工程2.工程地址：xx市xx区xx街道xx号3.工程范围：包括消防通风系统设计、供应、安装、调试和保养等一系列工作。
4.工期计划：预计工期为xx个月，具体根据实际情况调整。
二、工程内容1.消防通风系统设计：根据建筑物的功能需求和火灾控制要求，编制消防通风系统设计方案，方案应满足国家和地方相关法规的要求。
2.系统供应：根据设计方案，采购符合质量标准的消防通风设备，确保设备性能和质量达到要求。
3.系统安装：根据设计方案和相关规范，进行消防通风设备的安装工作，包括管道敷设、设备安装、电气布线等。
工作应严格按照施工图进行，确保安装质量。
4.系统调试：进行消防通风系统的调试工作，确保所有设备运行正常，系统性能符合设计要求。
调试工作应由专业资质人员进行，并按照相关规范进行记录和报告。
5.系统保养：在系统安装调试完成后，制定并执行消防通风系统的保养计划，定期检查和维护设备，确保系统长期稳定运行。
三、施工组织1.项目经理：负责整个消防通风系统安装施工的组织和管理工作，负责与业主和相关部门的沟通和协调。
2.专业施工队：由具有相关资质和经验的施工人员组成，负责具体的消防通风设备安装和调试工作。
3.质量检验员：负责对施工过程进行质量检查，确保施工合格，符合设计和规范要求。
4.安全员：负责施工现场的安全管理工作，确保施工过程中的安全。
四、施工流程1.项目启动：组织项目启动会议，明确工作目标和任务分工，并进行施工资材采购准备。
2.设备安装：按照设计图纸和施工方案进行消防通风设备的安装，包括风机、排烟阀、管道等。
3.管道敷设：根据设计要求，进行消防通风系统的管道敷设工作，确保管道的连接牢固、无渗漏。
学校消防排烟安装工程方案
学校消防排烟安装工程方案1.1 项目名称：学校消防排烟安装工程1.2 项目地点：学校综合楼1.3 项目概况：学校综合楼是学校重要的教学和办公场所，日常人员流动较大。
为了确保学校师生的生命安全和财产安全，保障学校正常的教学和办公秩序，提高学校抗灾救灾能力。
本项目拟对学校综合楼进行消防排烟系统的安装工程。
二、项目背景我国每年因火灾造成的人员伤亡和财产损失都是十分惨重的。
在发生火灾时，烟气是造成人员伤亡的主要原因之一。
消防排烟系统是一种在火灾发生时疏散烟气，减少人员伤亡和减小财产损失的重要设备。
随着国家对学校和公共场所的安全要求越来越高，学校综合楼的消防排烟系统安装成为一项迫切的需求。
三、项目目标3.1 确保学校综合楼内及周边的人员生命安全和财产安全。
3.2 提高学校综合楼的抗灾救灾能力。
3.3 提高学校综合楼内师生和教工的安全意识。
四、工程范围4.1 本项目的工程范围包括学校综合楼内和周边区域的消防排烟系统的设计、安装、调试和验收。
4.2 消防排烟系统的设计方案应符合国家相关标准要求，保证系统正常工作和安全运行。
五、工程内容5.1 消防排烟系统的设计：考虑到学校综合楼的功能和结构特点，并参照国家相关标准和规范，设计适合学校综合楼的消防排烟系统。
5.2 消防排烟系统的安装：根据设计方案，进行系统设备的安装和布线，确保系统正常运行。
5.3 消防排烟系统的调试：对已经安装好的系统设备进行调试，保证系统的正常工作。
5.4 消防排烟系统的验收：进行系统设备的全面验收，检查系统的正常工作和安全状态。
六、工程安全6.1 本项目应严格遵守国家相关的安全法律法规和标准要求，确保工程施工的安全。
6.2 在施工现场，应设置专门的消防安全岗，对施工现场进行24小时监控，以确保施工现场的消防安全。
6.3 工程施工过程中，应严格按照消防排烟系统的设计图纸进行施工，杜绝违章违规。
七、工程质量7.1 本项目应严格按照国家相关的消防排烟系统标准和规范进行设计、安装、调试和验收，确保工程的质量。
通风与防排烟系统施工方案
通风与防排烟系统施工方案1、施工准备1）作业条件（1）一般送风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。
（2）检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。
（3）作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。
2）材质要求（1）各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单；（2）风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷；（3）安装的阀体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤；（4）安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉，拉铆钉，焊条、各种帆布、无纺布、射钉、膨胀螺栓应符合产品质量要求。
3）材料数量：详见施工图材料明细表4）工器具主要工器具有：手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。
2、质量要求1）通风与防排烟系统（1）主控项目A、在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6mm。
风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。
B、风管安装必须符合下列规定：a）风管内严禁其他管线穿越；b）输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地，通过生活区或其他辅助生产房间时必须严密，并不得设置接口；c）室外立管的固定拉索严禁拉在避雷针或避雷网上。
C、输送空气温度高于80℃的风管，应按设计规定采取防护措施。
D、风管部件安装必须符合下列规定：a）各类风管部件及操作机构的安装，应能保证其正常的使用功能，并便于操作；b) 斜插板风阀的安装，阀板必须为向上拉启；水平安装时，阀板还应为顺气流方向插入；c) 止回风阀、自动排气活门的安装方向应正确。
消防、通风系统安装施工方案
消防、通风系统安装施工方案.(DOC)人生港湾·南欧城”三期工程消防、通风系统安装施工方案目录第一章编制说明1.1 编制依据本方案依据国家有关法律法规、技术标准和规范进行编制，确保工程施工过程中的安全、质量和进度。
1.2 执行的技术标准、规范本工程的施工按照《建筑消防设计规范》、《建筑通风与空气调节设计规范》等有关技术标准和规范进行。
第二章工程概况2.1 工程简介人生港湾·南欧城”三期工程是一项大型住宅小区建设工程，位于南欧城市中心区域，总占地面积约为10万平方米。
2.2 工程概况本工程的主要建筑物包括住宅楼、商业综合体、停车场等，总建筑面积约为30万平方米。
2.3 工程内容本工程的消防、通风系统安装施工主要包括以下内容：1）消防系统安装：包括消火栓、喷淋系统、烟感、手报警器等消防设备的安装。
2）通风系统安装：包括通风机、风管、空调设备等通风设备的安装。
2.4 工程工期本工程的总工期为12个月，其中消防、通风系统安装施工的工期为3个月。
第三章施工准备及施工安排3.1 施工准备在施工前，施工单位应对施工现场进行全面的勘察和调查，制定详细的施工方案和安全措施，并组织施工人员进行培训。
3.2 施工安排施工单位应按照工程进度计划，合理安排施工队伍和施工设备，确保施工进度和质量的同时，保证施工现场的安全。
同时，应对施工现场进行全面的监管和管理，确保施工过程中不发生任何安全事故。
第三章：准备工作3.1 技术准备在开始施工前，需要对施工所需的技术进行准备，包括对施工方案、工艺流程、施工标准等方面进行深入研究和研究，以确保施工的质量和效率。
3.2 设备材料配置准备在进行施工前，需要对所需的设备和材料进行充分的准备和配置。
这包括对消防系统、通风系统等所需的设备进行采购和安装，同时对所需的材料进行储备和管理，以确保施工的顺利进行。
3.3 人员组织在进行施工前，需要对所需的人员进行组织，包括对施工人员、监理人员、安全人员等进行合理的分配和调配，以确保施工的安全和顺利进行。
消防通风防排烟系统安装方案
消防通风防排烟系统安装方案
一、系统概述
1.1系统功能
1.2系统组成
二、系统设计
2.1系统布局
2.2系统容量
2.3系统控制
2.4系统供电
2.5系统安全性考虑
三、系统安装
3.1通风机安装
通风机应安装在消防通风防排烟系统的风机室内，通风机与管道之间应采用柔性连接，以减少振动和噪音。
通风机的安装位置应该便于维修和日常检修。
3.2管道布置
排烟管道应按照设计要求进行布置，管道的弯头和分支应尽量减少，以保证排烟的畅通。
管道应采用防火材料进行包裹，以减少火灾蔓延的风险。
3.3排烟口设置
排烟口应根据建筑物的布局和人员密集区域进行合理设置，以确保烟雾能够快速排出。
排烟口的直径应符合设计要求，避免烟雾外溢。
3.4控制系统安装
控制系统应安装在易于管理和操作的位置，控制系统与各个通风机、排烟口的连接应牢固可靠，以确保控制信号能够准确传递。
3.5电源接入
四、系统调试与维护
4.1系统调试
4.2系统维护
总结：以上是一个关于消防通风防排烟系统的安装方案，通过合理的系统设计、规范的系统安装和定期的系统维护，可以提高建筑物火灾安全性，保护人员的生命安全。
排烟风管设备安装施工方案
一、工程概述本工程为某住宅小区消防排烟系统设备安装工程，主要内容包括排烟风管、排烟风机、排烟防火阀、排烟口等设备的安装。
为确保工程质量和安全，特制定本施工方案。
二、施工准备1. 技术准备：熟悉图纸，掌握施工工艺，了解相关规范和标准，确保施工质量。
2. 材料准备：根据图纸要求，准备所需的各种材料，如排烟风管、排烟风机、排烟防火阀、排烟口等。
3. 工具准备：准备必要的施工工具，如电焊机、切割机、扳手、螺丝刀等。
4. 人员准备：组织专业施工队伍，明确分工，确保施工进度和质量。
三、施工工艺1. 施工顺序：按照图纸要求，依次进行排烟风管、排烟风机、排烟防火阀、排烟口的安装。
2. 排烟风管安装：（1）在主体结构施工时，预留出通风烟道的孔洞，孔洞尺寸相较构件外围尺寸要多留50~80mm。
（2）安装前，根据通风烟道的尺寸从顶层孔洞处吊垂线，以保证烟道安装时的垂直度。
（3）首层安装时，先用1:2水泥砂浆找平地面。
首节管座好浆后，在管内浇灌约40cm高的C20混凝土；待砼终凝后，再接着安装上部的通风烟道。
（4）先将连接件下口座浆于下层烟道隔板上口处，其四边也应座浆密封。
通风烟道要作分层承托处理。
3. 排烟风机安装：（1）在风机基础预埋钢板，确保风机安装时的水平度和稳定性。
（2）风机安装前，检查风机外观及内部结构，确保无损坏。
（3）将风机与基础预埋钢板进行焊接，确保连接牢固。
4. 排烟防火阀安装：（1）在防火阀安装位置预留出孔洞，孔洞尺寸与防火阀尺寸相符。
（2）将防火阀安装在预留孔洞内，确保水平度和垂直度。
（3）检查防火阀启闭功能，确保正常。
5. 排烟口安装：（1）在排烟口安装位置预留出孔洞，孔洞尺寸与排烟口尺寸相符。
（2）将排烟口安装在预留孔洞内，确保水平度和垂直度。
（3）检查排烟口启闭功能，确保正常。
四、施工质量要求1. 材料质量：选用符合国家标准的材料，确保施工质量。
2. 施工工艺：严格按照施工规范和标准进行施工，确保工程质量。
