施工指导书 B04-62 丙烯酸聚氨酯亚光磁漆
丙烯酸聚氨酯面漆施工方案
丙烯酸聚氨酯面漆施工方案1. 引言丙烯酸聚氨酯面漆是一种优质的涂料，在建筑和工业领域中广泛应用。
它具有耐候性、耐磨性和化学抗性等优点，常用于室内外墙面和地面的保护和装饰。
本文将介绍丙烯酸聚氨酯面漆的施工方案，包括准备工作、施工步骤和质量控制等内容。
2. 准备工作在进行丙烯酸聚氨酯面漆的施工前，需要进行一系列的准备工作，确保施工顺利进行和最终效果的质量。
•清洁表面：要确保涂料施工表面的清洁，去除油脂、灰尘和其他污染物。
•补修和磨光：对有裂缝和凹陷的表面进行修补和磨光处理，以保证漆膜的平整度。
•防护措施：如有需要，需要对建筑物周围的设备和其他表面进行防护，以免受到施工过程中的损坏。
•温度和湿度控制：根据丙烯酸聚氨酯面漆的要求，控制施工环境的温度和湿度，以确保涂料施工效果和干燥时间。
3. 施工步骤以下是丙烯酸聚氨酯面漆的施工步骤，可根据具体情况进行调整和优化。
3.1 涂料调配根据丙烯酸聚氨酯面漆的配方和要求，将漆料和稀释剂按照一定比例进行混合调配。
确保搅拌均匀，并严格控制好稀释剂的使用量。
3.2 涂料施工涂料施工是丙烯酸聚氨酯面漆施工的核心步骤，需要注意以下几点：•施工工具：根据具体要求，选择合适的刷子、滚筒或喷枪等施工工具。
确保工具清洁、无毛刺等瑕疵。
•运动方向：根据施工面的形状和大小，采用合适的运动方向进行涂刷，以避免出现重叠和涂层不均匀等问题。
•施工厚度：根据涂料的要求，控制好施工厚度，避免过度或不足。
•涂刷次数：根据需要，涂刷多层涂料，确保涂膜的质量和效果。
3.3 干燥和固化涂料施工完成后，需要进行干燥和固化，以确保涂膜的性能和耐久性。
•温度控制：根据丙烯酸聚氨酯面漆的要求，控制施工环境的温度，加快涂膜的干燥速度。
•通风保护：为了确保涂膜的质量，要保证空气流通和排气，避免施工环境中有害气体的滞留。
•固化时间：根据涂料的要求，在涂刷完成后，保持施工环境的稳定，等待涂膜的固化和硬化。
4. 质量控制丙烯酸聚氨酯面漆施工过程中的质量控制对于最终效果的质量至关重要。
丙烯酸聚氨酯涂料施工工艺
丙烯酸聚氨酯涂料施工工艺
丙烯酸聚氨酯涂料施工工艺主要包括以下步骤：
基材处理：待涂装表面应清洁干燥无油污、尘土及疏松等物质，应用砂纸打磨后立即涂装面漆，也可再底漆表面干后涂装面漆。
预处理：在施工前，首先要对工件表面进行预处理。
首先要清理表面的油脂、灰尘、锈层、老漆层等杂质，以确保丙烯酸聚氨酯面漆能够牢固地附着在工件表面上。
处理过程可以使用机械清理、化学清理等多种方式进行，确保表面粗糙度和清洁度达到标准。
涂料混合：打开桶后，将涂料搅拌至桶底无沉积物，并按丙烯酸聚氨酯面漆与固化剂严格按照5：1的比例混合，固化剂不可多加少放，加入专用稀释剂，使用动力搅拌器搅拌均匀，静置熟化20分钟。
涂装：丙烯酸聚氨酯面漆的涂装方法有多种，如辊涂、喷涂等。
在涂装前要充分搅拌涂料，使其均匀混合。
然后按照涂装面积、温度、相对湿度等条件要求，选择合适的涂装工艺。
在涂装时，要保持涂装平稳、均匀，采用适当的涂装厚度，以达到最佳的保护和美观效果。
干燥：涂装完成后，必须进行干燥处理，以加速涂料成膜和固化过程。
干燥时间和温度取决于所使用的丙烯酸聚氨酯面漆品种、涂布厚度，以及环境温度、湿度等条件。
一般情况下，采用自然干燥和强制通风干燥相结合的方法，提高干燥效率。
检验：涂装完成后，要进行质量检验。
以上步骤仅供参考，建议咨询专业人士获取更具体的施工工艺。
丙烯酸聚氨酯漆施工方案及流程
丙烯酸聚氨酯漆施工方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!丙烯酸聚氨酯漆施工方案及流程。
一、施工准备。
1. 材料准备：丙烯酸聚氨酯漆，根据施工面积和要求，准备足够的丙烯酸聚氨酯漆。
丙烯酸聚氨酯磁漆及底面合一漆
1
*贮存稳定性，月
12
12

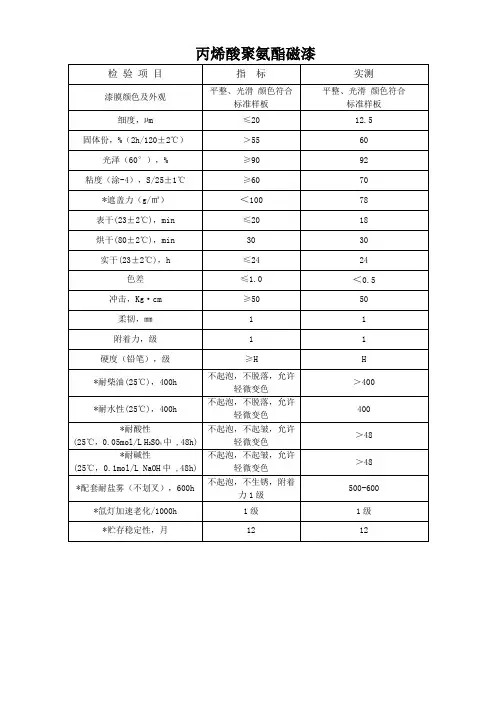

丙烯酸聚氨酯磁漆
检 验 项 目
指 标
实测
漆膜颜色及外观
平整、光滑 颜色符合
标准样板
平整、光滑 颜色符合
标准样板
细度，µm
≤20
12.5
固体份，%（2h/120±2℃）
＞55
60
光泽（60°），%
≥90
92
粘度（涂-4），S/25±1℃
≥60
70
*遮盖力（g/㎡）
＜100
78
表干(23±2℃)，min
≤20
18
烘干(80±2℃)，min
30
30
实干(23±2℃)，h
≤24
24
色差
≤1.0
＜0.5
冲击，Kg·cm
≥50
50
柔韧，㎜
1
1
附着力，级
1
1
硬度（铅笔），级
≥H
H
*耐柴油(25℃)，400h
不起泡，不脱落，允许轻微变色
＞400
*耐水性(25℃)，400h
不起泡，不脱落，允许轻微变色
400
*耐酸性
(25℃，0.05mol/L H2SO4中 ,48h)
不起泡，不起皱，允许轻微变色
＞48
*耐碱性
(25℃，0.1mol/L NaOH中 ,48h)
不起泡，不起皱，允许轻微变色
＞48
*配套耐盐雾（不划叉），600h
不起泡，不生锈，附着力1级
500-600
*氙灯加速老化/1000h
1级
1级
*贮存稳定性，月
表干(23±2℃)，min
≤20
丙烯酸聚氨酯路面施工方案
施工方案一、环氧砂浆特点；其抗压、抗冲击强度较好，所以地坪的耐用性、使用寿命相对较长。
环氧砂浆中层施工厚度能对基面的不平整状况作局部修平，保证完成面有较好的平整度，提高使用性、美观性和抗裂性。
表面无缝涂装、无尘防霉、抗渗透、耐化学品、耐磨、易清洁维护、能满足贵公司的环境等要求。
二、施工方案基层处理（研磨）高渗透环氧底漆十自流平环氧中涂+环氧腻子+丙烯酸聚氨酯面漆。
(抛洒石英砂然后涂刷丙烯酸聚氨酯面漆，防滑地坪)三、颜色可根据国际，国内色卡，业主自行选定。
四、施工工艺1、基层处理：用专用研磨机对基层进行研磨处理并清理干净，以去除其表面的浮浆层，逐垄清理检查地坪表面有无油脂、金属地桩、建筑残渣等，对油污和金属地桩必须先行处理。
对出现建筑残渣的表面必须先行用刨铣盘进行铣刮处理。
对凝结素地进行整体研磨打磨（用平整盘或金刚刀研磨盘），除去混凝土浇注成型后形成的表面浮浆层，并打磨表面至最佳附着力所需的粗糙度。
去表面浮尘后施涂漆封闭混凝土表面，局部批嵌凹坑。
并使基层表面达到要求的粗糙度和平整性，增强涂层材料与基层的粘结力。
2、高渗透环氧底漆：高渗透环氧底漆采用滚涂的方式打底，涂满封闭表面，使打底料渗透基层，固化时间在6小时以上。
3、环氧树脂砂浆层：1)用环氧树脂中涂加70-100目石英砂批刮，树脂：砂=1：3，间隔6---8小时。
2)用环氧树脂中涂加100-150目石英砂批刮，树脂：砂=1：2，间隔6---8小时。
3)打磨，修补重点检查是否有不平之处4)用环氧树脂加石英粉批刮腻孑，树脂：砂=1：1.5，5、丙烯酸聚氨酯面漆：非施工人员不得入内。
6、注意事项：1)地坪高低随原地坪走.2)厚度.因原有地坪高低不平.所根据合同及图纸的要求±20%-30%。
3)保质期为一年，终身维修。
因甲方人为造成或地面沉降造成裂缝或损坏，乙方只收取材料费，不收人工费。
五其它：1)地坪分为普通地坪和防滑地坪，推荐甲方使用防滑地坪。
聚氨酯丙烯酸涂料施工方案
聚氨酯丙烯酸涂料施工方案1. 引言聚氨酯丙烯酸涂料是一种常用于建筑物表面保护和装饰的涂料材料。
它具有良好的附着力、耐候性和耐化学物质腐蚀性能，适用于不同类型的建筑物表面。
本文档将介绍聚氨酯丙烯酸涂料的施工方案，以确保施工过程的顺利进行和涂料性能的最大发挥。
2. 施工准备在进行聚氨酯丙烯酸涂料施工前，需要进行以下准备工作：•清洁表面：确保施工表面干净、坚固、无杂质，去除油污、灰尘等杂质，以提供良好的附着力。
•检查基面：检查施工表面是否存在裂缝、脱落等损坏，必要时进行修复。
•防护措施：根据施工环境的要求，采取必要的防护措施，例如覆盖地面、保护周边设施等。
•涂料搅拌：按照涂料厂家提供的说明，进行涂料的搅拌，确保涂料组分充分混合均匀。
3. 施工步骤3.1 基础处理首先，需要对基础表面进行处理，以确保良好的涂料附着力。
1.清洁基础表面：使用清水和合适的清洁剂清洗基础表面，去除杂质、油污等。
2.补平表面缺陷：使用合适的修补材料填补基础表面的裂缝、麻面等缺陷。
3.打磨基础表面：使用砂纸或砂轮等工具打磨基础表面，确保表面平整光滑。
3.2 底漆施工底漆的施工对于聚氨酯丙烯酸涂料的附着力和涂层的平整度至关重要。
1.搅拌底漆：按照涂料厂家的说明，将底漆进行充分的搅拌，确保涂料成分均匀混合。
2.底漆施工：使用刷子、辊筒或喷枪等工具，将底漆均匀地涂布在基础表面上。
3.底漆干燥：根据涂料厂家的建议，等待底漆充分干燥，一般需要24小时以上。
3.3 聚氨酯丙烯酸涂料施工在底漆干燥后，可以开始施工聚氨酯丙烯酸涂料。
1.搅拌涂料：按照涂料厂家的说明，将聚氨酯丙烯酸涂料进行充分的搅拌，确保涂料成分均匀混合。
2.涂料施工：使用刷子、辊筒或喷枪等工具，将涂料均匀地涂布在基础表面上。
根据需要，可以进行多遍涂布，以达到所需的涂层厚度。
3.涂料干燥：根据涂料厂家的建议，等待聚氨酯丙烯酸涂料充分干燥，一般需要24小时以上。
4. 施工注意事项在聚氨酯丙烯酸涂料的施工过程中，需要注意以下事项：•施工环境：确保施工环境适宜，温度、湿度等参数符合涂料厂家的要求。
丙烯酸聚氨酯磁漆
包装规格 基本参数
复涂间隔
B04-10 丙烯酸聚氨酯磁漆
双组份包装。漆料：由丙烯酸树脂、流动控制树脂、颜料和助剂等组成。 另一组份：脂肪族异氰酸脂固化剂。 良好的光泽、附着力、硬度、丰满度、耐候性能和保色保光性，装饰性优良。 用于各种交通车辆、轻工机械设备或重要工程的钢铁结构表面的高级保护装饰面漆。
30min
建议涂装道数 涂装二道（wet by wet）
配套用漆
H53-86 铁红高防腐防锈底漆 H53-89 环氧云铁中间层漆 BZ04-70 丙烯酸聚氨酯中间漆
表面处理
涂漆基面要牢固洁净，无油污、灰尘等所有污物。涂装基面无酸、碱或水分凝结。 对固化已久的聚氨酯面漆，应用砂纸打毛后，方能涂装后道面漆。
滚涂/刷涂：稀 释 剂：XB-10 稀释剂 稀 释 率：0～3%（以油漆重量计）
储存运输 存放于阴凉、干燥、通风处，漆料一年，固化剂六个月。
注意事项
1、施工前先阅读使用说明。 2、用前将漆料与固化剂按要求配比调好，用多少配多少，搅拌均匀后使用，8 小时
内用完。 3、施工过程保持干燥清洁，严禁与水、酸、醇、碱等接触。 4、配漆后固化剂包装桶必须盖严，以免胶凝。 5、施工及干燥期间，相对湿度不得大于 85%，本产品涂装后须 7 天后才能交付使用。
2
≤110g/㎡
耐 碱 性，25℃，10%氢氧化钠， 72h 不起泡、不脱落、不变色
耐 水 性，25℃，30d
不起泡、不脱落、不变色
耐 油 性，25℃，10 号变压器油，48h 不起泡、不脱落
耐 候 性，人工加速老化 800h
1级
漆：20kg/桶 B-75N 固化剂：2kg/桶
漆料密度 理论用量 配比 适用期
丙烯酸聚氨酯面漆施工方案
丙烯酸聚氨酯面漆施工方案一、施工准备在进行丙烯酸聚氨酯面漆施工之前，需要做好以下准备工作：1. 材料准备：准备好丙烯酸聚氨酯面漆、稀释剂、刷子、滚筒、搅拌棒、涂刷工具等。
2. 地面处理：将施工地面进行充分清洁，去除灰尘、油污等杂质，并确保地面平整。
3. 施工环境：确保施工环境通风良好，温度适宜，湿度适中。
二、施工步骤1. 搅拌调配：将丙烯酸聚氨酯面漆倒入容器中，利用搅拌棒充分搅拌，直至颜色均匀。
如需稀释，可以逐渐加入稀释剂，搅拌均匀。
2. 刷涂底漆：使用刷子将底漆均匀涂刷在施工地面上，待底漆干燥后进行下一步处理。
3. 滚涂面漆：使用滚筒将搅拌好的丙烯酸聚氨酯面漆均匀滚涂在施工地面上。
涂刷时要迅速、均匀、连续，以避免出现不均匀的涂布和色差。
4. 二次涂布：待第一遍面漆涂布完全干燥后，进行第二遍涂布，以增加涂层的厚度和保护性。
5. 干燥处理：施工完毕后，丙烯酸聚氨酯面漆需要充分干燥，一般建议室温下干燥24小时以上，尽量避免人员和物品接触，以免影响效果。
三、注意事项1. 施工温度：丙烯酸聚氨酯面漆的施工温度应在5℃-35℃之间，避免在高温或低温条件下进行施工。
2. 储存保管：未使用完的丙烯酸聚氨酯面漆需要密封储存，避免阳光直射和高温环境，以防止发生固化。
3. 安全施工：施工过程中应佩戴工作服、手套、防护眼镜等个人防护设备，避免暴露于化学物质中。
4. 施工周期：施工周期会根据环境温度、湿度和施工面积而有所变化，需在施工前根据实际情况制定施工计划。
5. 技术指导：如对施工过程中遇到问题或需要技术指导，建议及时咨询专业人士。
四、施工效果经过丙烯酸聚氨酯面漆的施工，能够使地面获得较好的耐磨、耐候性能，同时具备较强的抗化学腐蚀能力，可以有效延长地面使用寿命。
丙烯酸聚氨酯面漆呈现出光洁、平滑的表面，同时也能增加施工地面的美观度。
总结：以上就是丙烯酸聚氨酯面漆的施工方案。
在施工过程中需要注意操作规范和安全，确保施工效果的质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工。 7. 密闭场所应防止明火，加强通风。 8. 涂料中避免混入油脂和碱性物质。 9. 混合时应先在主漆中加入固化剂搅拌均匀再加入稀释剂充分搅拌直到混合
均匀。 10. 本产品在喷涂时,应注意暂不喷涂表面应进行覆盖,在喷涂完毕后,应检查表
仪器：湿膜测定仪 要求： 1. 膜厚的控制应遵守两个 80%规定，既是 80%的测点应在规定膜厚以 上，余下
膜厚不足的部位，膜厚也应在要求膜厚值的 80%以上，否则应予补涂，以达 到膜厚标准
Page 1 of 2
B04-62 丙烯酸聚氨酯亚光磁漆
干膜测定 注意事项
说明
2. 对边、角、焊缝、和切痕等容易产生膜厚不足的部位，应先刷涂一道，然后 再进行大面积的涂装，以保证凹凸部位的漆膜厚度
要求使用机械搅拌，搅拌 10 分钟至均匀 涂料配制中搅拌是重要环节，只有混合均匀才能使主漆和固化剂充分发生化学反 应，搅拌均匀是保证涂料成膜的良好基础
空气喷涂
红狮牌 X-11 聚氨酯漆稀释剂
20-30% 稀释剂量应根据现场施工的实际情况（工件形状、环境、温来自、喷涂方式等）控 制其适当的量
空气喷涂：一道干膜 35μm
Page 2 of 2
2. 涂料中不可混入水、乙醇系、醚类溶剂。 3. 请严格按照说明书要求控制组分一与组分二的配比，搅拌均匀，否则易发生
漆膜发脆或漆膜不干的现象。 4. 组分二切忌接触水、醇、有机胺、羟基化合物；使用完毕及时封好桶口，以
防止与潮湿空气起反应，导致胶化。 5. 在修补涂装时，需要和环氧底漆或中涂重叠涂装部位，必须仔细做好打磨粗
11.6m2/kg（干膜 35μm） 由于实际施工时的涂装环境、涂装方法、表面状况及结构形状的不同损耗率也就 会有很大的不同，其次涂装面积也是影响因素之一。
温度 23℃，湿度 50% 表干： ＜1 小时 实干： 24 小时 烘干：90℃/30 分钟 在漆膜未达到实干时间前不要用手或硬物接触漆膜表面，实干并不是漆膜的最终 干燥，一般漆膜要经过七天的保养期才能达到最佳效果
3. 测点的选择：对于较大面积的平整表面，一般是每 10 平方米选一个测点， 对于复杂表面应每 5 平方米选一个测点，此外根据具体情况，还应有其他选 点方法
仪器：干膜测定仪 在被涂工件上均匀选择 8 个点，使用测厚仪进行测定，计算平均膜厚
1. 环境温度低于 5℃，以及空气湿度大于 85%的情况下避免施工； 钢板的温度 必须高于露点温度 3℃以上。
B04-62 丙烯酸聚氨酯亚光磁漆
红狮产品施工指导书
产品体系 底材 混合比例
可使用时间 混合 施工方法 稀释剂 稀释剂用量 建议膜厚 理论耗漆量 干燥时间
湿膜测定
丙烯酸树脂为主要成膜物质，双组份自然干燥或烘干，漆膜丰满，漆膜机械性 能和耐化学性好。
1. 确认产品包装无破损 2. 清除被涂面上附着的油脂、灰尘等污物并保持表面干燥，如有底漆需用 600
面,若发现有已干燥的漆雾附着在表面,应用砂纸轻轻打磨后,用无纺布擦拭 干净。 11. 已经涂装好的物件，请勿放置在涂装作业区，以免作业时产生的漆雾附着在 工件表面，而有细微颗粒。 12. 作业前，请参阅产品的《施工指导书》及 MSDS。
本表中提供的数据完全基于我们在实验室和实践中所获得的认识，但由于产 品的使用通常是我们控制范围之外，所以我们只给予产品本身质量的保证。我们 保留不预先通知修改本说明书的权利。
目以上砂纸进行打磨处理
主漆：固化剂= 10：1（重量比） 因双组份涂料系反应型涂料，主漆与固化剂混合、搅拌均匀后，即开始进行化学 反应，因此，在涂料使用时应注意，根据需要用多少配多少，并充分搅拌均匀， 未用完的涂料切不可倒回原包装。已配好的涂料会因反应而导致粘度上升直到胶 化而不能使用
4 小时（温度 25℃； 湿度 50%）
