电力：避雷器的维护与检修
检修避雷器—避雷器检修标准学习(高铁接触网检修)
当过电压入侵时，金属氧化锌电阻降低，冲 击放电电流经过避雷器泄入大地。
当过电压过后，金属氧化锌电阻升高，避雷 器又恢复到正常运行电压的工作状态。
★当电网由于雷击出现瞬时脉冲电压
时，防雷器在纳秒内导通 。
设
★防雷器在纳秒内导通，将脉冲电压短路于
4绝缘、接地电阻不合格时：
①绝缘电阻测量结果小于10000MΩ或比上次测量结果显著下降时，对该绝缘子 进行更换。
②对接地极进行测量，若测量接地电阻超标，则应对该处添加降阻剂或增加接地 极，具体方法见接地极检修工艺。
5观察计数器，记录其数值。 6按标准对各部位螺栓进行紧固，并检查防松措施。
螺栓型号
M8
3.避雷器引线状态不良。
①避雷器引线驰度过小：根据安装曲线，将引线与承力索和接触线的连接点向靠 近避雷器方向移动，电联结线夹的拆除与重新安装的工艺参照电联结检修工艺。 ②避雷器引线驰度过大：根据安装曲线，将引线与承力索和接触线的连接点向远 离避雷器方向移动，电联结线夹的拆除与重新安装的工艺参照电联结检修工艺。 ③引线距接地部分距离较小或钢轨相交处与接触线高差较小时，可将引线与承力 索相连处顺着承力索绑扎一段，减小引线驰度，增大其距离。 ④引线与设备线夹连接螺栓松动时：按标准力矩对螺栓进行紧固。 ⑤设备线夹有裂纹时，将损坏的设备线夹拆除，清除新设备线夹内的毛刺，涂电 力复合脂，重新安装。 ⑥引线有烧伤或断股时，比照原有长度按电联结安装要求进行预制更换。 ⑦引线与承力索和接触线连接处的检修参照电联结检修工艺。
员工培训
员工培训
作业准备
完全安全措施
检查、测量 缺陷处理
填写记录
办理收工手续
高、低压避雷器操作规程及保养（四篇）
高、低压避雷器操作规程及保养高、低压避雷器是一种重要的电气设备，用于保护电力系统、通信系统及其他电气设备免受雷电冲击的损害。
正确的操作和保养高、低压避雷器对于延长其使用寿命、确保其正常运行具有重要意义。
下面是高、低压避雷器操作规程及保养的详细介绍。
一、高、低压避雷器操作规程1. 操作前的准备：（1）在进行操作之前，应当检查避雷器是否正常运行，避雷器表面是否有明显损坏或积尘，如有问题应及时处理。
（2）操作人员应具备相关的电气知识，熟悉高、低压避雷器的结构和工作原理，了解避雷器的安装位置及连接方式。
（3）在进行操作之前，应断开避雷器所在的电源，确保操作的安全性。
2. 高、低压避雷器的安装：（1）避雷器应安装在电力系统或通信系统的进入点，以最大限度地保护设备免受雷电冲击。
（2）避雷器的安装位置应选择在离设备较近的地方，避免过长的供电或通信线路，以减少损失。
（3）避雷器的安装应垂直安装，与地面保持一定的距离，避免接地导线的过长。
3. 高、低压避雷器的连接：（1）避雷器的连接应采用合适的连接方式，确保连接牢固可靠。
（2）在进行连接之前，应检查连接线路是否存在短路、接触不良等问题，如有问题应及时修复。
4. 高、低压避雷器的操作：（1）避雷器在正常运行时，保持工作灯亮；当受到雷电冲击时，工作灯瞬间熄灭，并有指示灯或报警装置发出声音报警。
（2）当避雷器工作灯熄灭时，应及时切断电源，检查避雷器是否正常，修复或更换故障的避雷器。
5. 高、低压避雷器的维护：（1）定期检查避雷器的外观是否完好无损，如有破损或者积尘应及时清理和维修。
（2）定期检查避雷器的接地导线是否良好连接，如有松动或腐蚀应及时处理。
（3）定期检查避雷器的工作灯是否正常，如存在灯泡烧坏或者无法亮起的情况应及时更换灯泡。
6. 高、低压避雷器的保护：（1）避雷器应进行防护措施，防止受到外界冲击导致避雷器受损。
（2）避雷器的连接线路应进行防护，避免遭受外界物质的腐蚀。

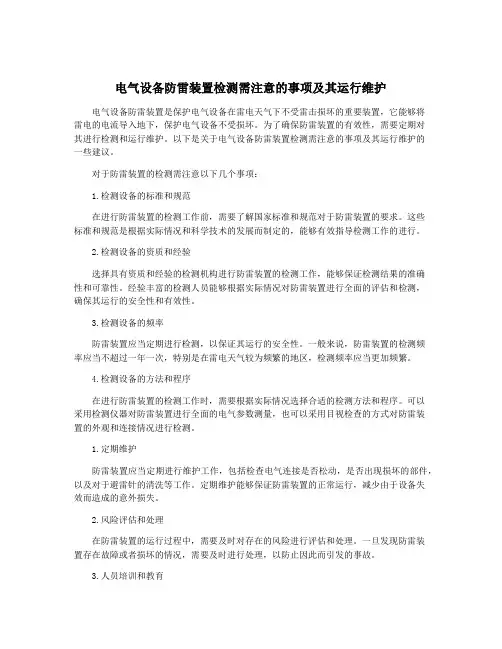

电气设备防雷装置检测需注意的事项及其运行维护
电气设备防雷装置检测需注意的事项及其运行维护电气设备防雷装置是保护电气设备在雷电天气下不受雷击损坏的重要装置，它能够将雷电的电流导入地下，保护电气设备不受损坏。
为了确保防雷装置的有效性，需要定期对其进行检测和运行维护。
以下是关于电气设备防雷装置检测需注意的事项及其运行维护的一些建议。
对于防雷装置的检测需注意以下几个事项：1.检测设备的标准和规范在进行防雷装置的检测工作前，需要了解国家标准和规范对于防雷装置的要求。
这些标准和规范是根据实际情况和科学技术的发展而制定的，能够有效指导检测工作的进行。
2.检测设备的资质和经验选择具有资质和经验的检测机构进行防雷装置的检测工作，能够保证检测结果的准确性和可靠性。
经验丰富的检测人员能够根据实际情况对防雷装置进行全面的评估和检测，确保其运行的安全性和有效性。
3.检测设备的频率防雷装置应当定期进行检测，以保证其运行的安全性。
一般来说，防雷装置的检测频率应当不超过一年一次，特别是在雷电天气较为频繁的地区，检测频率应当更加频繁。
4.检测设备的方法和程序在进行防雷装置的检测工作时，需要根据实际情况选择合适的检测方法和程序。
可以采用检测仪器对防雷装置进行全面的电气参数测量，也可以采用目视检查的方式对防雷装置的外观和连接情况进行检测。
1.定期维护防雷装置应当定期进行维护工作，包括检查电气连接是否松动，是否出现损坏的部件，以及对于避雷针的清洗等工作。
定期维护能够保证防雷装置的正常运行，减少由于设备失效而造成的意外损失。
2.风险评估和处理在防雷装置的运行过程中，需要及时对存在的风险进行评估和处理。
一旦发现防雷装置存在故障或者损坏的情况，需要及时进行处理，以防止因此而引发的事故。
3.人员培训和教育工作中与防雷装置打交道的人员需要经过专业的培训和教育，了解防雷装置的基本原理和运行要求，以及安全操作规程。
只有经过专业的培训和教育，才能够保证安全地进行防雷装置的运行维护工作。
4.维护记录在进行防雷装置的运行维护工作时，需要对每一次维护工作进行记录，包括维护的时间、内容和结果等。
10kV配电线路避雷器故障分析及处理方案
10kV配电线路避雷器故障分析及处理方案发布时间：2023-06-02T08:10:15.897Z 来源：《科技潮》2023年8期作者：高炜[导读] 如果避雷器侧面的绝缘层出现了细纹，无论细纹大小都会影响避雷器的绝缘性，进而导致击穿现象发生。
广东电网有限责任公司梅州兴宁供电局广东梅州 514500摘要：避雷器在10kV配电线路当中承担着重要作用，一旦避雷器环节出现故障问题，势必将会影响到10kV配电线路以及电力系统的安全可靠性，因此针对10kV配电线路避雷器故障问题必须要加以妥善分析及处理。
本文结合当前10kV配电线路实践工作发展，分析介绍了几种较为常见的10kV配电线路避雷器故障类型，同时有针对性的提出了相应故障问题处理方案，并且进一步探讨了10kV配电线路避雷器故障防范的有效措施。
希望通过本文研究，可以为电力工作带来一些参考。
关键词：避雷器；10kV配电线路；故障分析；处理方案1 阀片侧面高阻层裂纹引发故障1.1 故障分析如果避雷器侧面的绝缘层出现了细纹，无论细纹大小都会影响避雷器的绝缘性，进而导致击穿现象发生。
技术人员在制作避雷器时首先会将注意力放在温度高的注胶上，借助注胶去除避雷器阀片和外绝缘筒之间的空间，正是由于选择了温度高的注胶，才使避雷器阀片和侧面高阻层的热膨胀系数的差异性逐渐增大，此时安全事故随之发生。
1.2 处理方案为了有效解决涌现出的各类问题，要求工作人员将重心转移到能量耐受能力高的避雷器阀片上，以此满足10kV配电线路的实际需求。
当避雷器位置有雷电流经过时，如果阀片的耐受力十分有限，极易造成避雷器损坏并发生故障问题。
从避雷器的使用情况来看，4个避雷器阀片共同承担系统电压，如果遇到雷电流很可能会损坏其中两个避雷器阀片，这时另外两个避雷器阀片将承担全部的系统电压，长此以往，另外两个避雷器阀片也会因无法承受电压而出现损坏的情况。
可见选择能量耐受能力高的避雷器阀片至关重要，可以减少故障问题的发生率，使10kV配电线路处于稳定的运行状态。
避雷器检修规程
Y10W—200/520G型金属氧化物避雷器修检工艺规程批准：审核：初审：修编：编写：目录前言 (3)引用标准 (3)1检修周期及检修项目 (3)1.1检修周期 (3)1.2检修项目 (3)2检修准备工作 (5)3检修场地及机械 (5)前言本规程根据国家电力公司《电业安全工作规程》、《防止电力生产设备二十五重大事故的要点》、原水电部《发电厂检修规程》中有关规定。
本规程规定了检修人员在避雷器大、小修，平时检修的具体内容，检修工艺及质量标准。
本规程由大唐新能源北京检修公司安装事业部电气专业负责起草。
引用标准本规程依据《电力设备预防性试验规程（DLIT596-1996）》及部分生产厂家220KV氧化锌避雷器使用说明书，并结企业实际情况编写而成。
1检修周期及检修项目1.1检修周期1.1.1.大修周期：不做规定。
根据电气预防性试验成绩研究确定。
如果是故障损坏，需返厂大修。
1.1.2.小修周期：每年应进行一次预防性试验、瓷瓶清扫及相关附件检修。
1.2检修项目1.2.1金属氧化物避雷器的试验项目、周期和要求2检修准备工作2.1作业条件2.1.1系统状态设备所在间隔必须停电，相邻带电间隔必须保证与检修间隔有足够的电气安全距离。
2.1.2检修条件：避雷器所在间隔停电。
2.1.3配合工作：由调试所进行相关电气试验。
3检修场地及机械小修及维护工作在就地完成，大修返厂。
遇有设备更换时需要8吨吊车一辆、检修平台车一辆。
表1-11、引用标准本产品满足IEC56、GB1984交流高压断路器标准，本定修标准以平高LW10B-252/3150 SF6断路器为标准编写，其它形式的SF6断路器（液压机构）可参考此执行。
2、检修周期及检修项目3.1检修周期3.1.1本体大修周期该类型开关由于其特点独特、性能稳定可靠、使用寿命长、综合技术经济指标高的优点，因此厂家并没有明确给出该类型开关的检修周期。
根据设备上使用的密封胶圈的寿命确定其大修周期为十五年。
避雷器原理及运行维护
避雷器的维修与更换
定期检查：检查避雷器的外观、连接线、接地线等是否完好 更换避雷器：当避雷器出现损坏、老化等情况时应及时更换 更换步骤：断开电源、拆除旧避雷器、安装新避雷器、恢复电源 维护记录：记录避雷器的更换时间和维护情况以便日后查询和维护
避雷器维护的注意事项
定期检查避雷器的外观和连接情况确保无松动、损坏或腐蚀 定期测量避雷器的绝缘电阻确保其符合规定值 定期检查避雷器的放电计数器确保其正常工作 定期检查避雷器的接地情况确保接地良好 定期检查避雷器的引下线确保无松动、损坏或腐蚀 定期检查避雷器的保护装置确保其正常工作
避雷器过热：检查避雷器是否 过热如有过热应及时降温
避雷器接地不良：检查避雷器 接地是否良好如有接地不良应 及时处理
避雷器的维护
避雷器的定期检查与试验
检查避雷器接地电阻：是否 符合规定要求
检查避雷器绝缘电阻：是否 符合规定要求
检查避雷器动作次数：是否 符合规定要求
检查避雷器运行记录：是否 完整、准确
避雷器的技术参数
额定电压：避雷器的额定电压是指避雷器能够长期承受的电压值通常为10kV、20kV、35kV等。
额定电流：避雷器的额定电流是指避雷器能够长期承受的电流值通常为10k、20k、35k等。
响应时间：避雷器的响应时间是指避雷器从感应到雷电流到开始放电的时间通常为10ns、20ns、 30ns等。
感谢您的观看
汇报人：
避雷器原理及运行维 护
汇报人：
目录
添加目录标题
避雷器原理
01
02
避雷器的运行
避雷器的维护
03
04
添加章节标题
避雷器原理
避雷器的工作原理
避雷器是一种用于保护电气设备免受雷电过电压损害的设备
电力线路避雷器检查内容
电力线路避雷器检查内容
1. 外观检查：检查避雷器外壳是否有明显损坏、破裂、腐蚀等情况，检查避雷器连接处是否松动、接触不良等。
2. 绝缘检查：使用电压表或绝缘电阻测试仪，测量避雷器和接地装置之间的绝缘电阻是否符合规定要求。
通常要求绝缘电阻不低于一定数值，以确保避雷器及其连接线路的绝缘性能良好。
3. 内部检查：如果是可拆卸式避雷器，需要拆卸避雷器，检查内部是否有灰尘、污物、潮湿等情况。
特别要注意避雷器内部的活动部件是否正常，如是否有松动、磨损等。
4. 技术数据检查：查阅避雷器的技术数据和标识，确认其额定电压、额定放电电流、保护等级等是否符合要求，并与实际使用的电力线路相匹配。
5. 环境检查：了解避雷器所处的环境情况，确保其能够正常工作，如检查周围是否有灌水、积水等可能影响避雷器性能的情况。
6. 动作时间检查：使用特定的测试设备（如避雷器动作时间测定仪），对避雷器进行触发测试，确认其动作时间是否符合要求。
7. 线路运行记录分析：结合线路运行记录，综合分析避雷器的故障情况，判断避雷器的工作状态和寿命，并进行必要的维护和更换。
避雷器保管实施细则
避雷器保管实施细则避雷器是一种紧要的电气安全设备，在大型建筑物、工厂、通讯基站等地方都得到了广泛应用。
这种设备可以防止由于大气静电引起的雷电，避开电气火灾的发生和其他电气设备的损毁。
因此，避雷器的使用和保管是特别紧要的，尤其是在使用过程中的保养和维护，这样可以延长避雷器的使用寿命，确保其作用的有效性。
本文将介绍一些避雷器保管实施细则，以便保持避雷器的正常工作状态，同时避开不必要的损失。
一、避雷器的保管准则1.避雷器应存放在干燥、通风、无腐蚀、无冲击和无电磁干扰的场所。
应当与其他电源设备分开，避开其性能被影响。
2.避雷器的存储环境温度应在-40℃~+70℃范围内，并且应在常温下存放。
存储环境湿度不得超过50%，可以在存放期间定期检查。
3.避雷器不得在阳光直射下或超出其标准工作电压范围的电压下存放，同时，避雷器不得长时间挂接在高压线上。
4.避雷器的存储时，应按厂家规定存放，并标明生产日期。
5.在搬运、装配、调试和存放避雷器时，应注意避开漏电和损坏现象，以免避雷器的性能受到影响。
二、避雷器的检查批次规定1.避雷器应定期检查，并依照使用年限规定更换或报废，确保其有效运行。
2.避雷器的检查批次可以依据其使用级别和电气设备的运行情形来确定，一般建议：在避雷器使用期内，按季度、半年或几年为一个检查批次，以便适时发觉和解决问题。
3.对于避雷器提前失效的，应尽早更换避雷器，防止因此导致安全事故的发生。
三、避雷器的更换规定1.当避雷器达到其使用寿命或发生故障时，应立刻停止使用，并更换新的避雷器。
2.当安装新的避雷器时，应注意其与四周的电气设备的匹配性，并检查冲击电流容量和冲击电压容量是否符合要求，以确保其正常工作。
3.更换后的避雷器需要依照规定进行检查，更新使用记录，并将更新结果适时通知相关人员。
四、避雷器的维护1.避雷器使用前，在停电状态下应进行检查和试验，确认无故障后再进行使用。
2.避雷器使用期间，应定期检查其性能和状态，并依据需要进行清洗和保养，以确保其使用寿命和正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 概述
(1) 避雷器应用:
电力系统输变电和配电设备在运行中会受到以下几种电压的作用：
①长期作用的工作电压；
②由于接地故障、谐振以及其他原因产生的暂态过电压；
③雷电过电压；
④操作过电压。
雷电过电压和操作过电压可能有较高的数值，单纯依靠提高设备绝缘水平来承受这两种过电压，不但在经济上是不合理的，而且在技术上往往也是不可能的。
积极的办法是采用专门限制过电压的电器，将过电压限制在一个合理的水平上，
然后按此选用相应绝缘水平的设备。
避雷器是其中最主要的一种限制过电压的电器。
避雷器的保护特性是被保护设备绝缘配合的基础，改善避雷器的保护特性，
可以提高被保护设备运行的安全可靠性，也可以降低设备的绝缘水平，从而降低造价。
设备电压等级越高，降低绝缘水平所带来的经济效益越显著。
避雷器安装在被保护设备上，过电压由线路传到避雷器，当其值达到避雷器动作电压时避雷器动作，将过电压限制到某一定水平( 称为保护水平) 。
过电压之后，避雷器立即恢复截止状态，电力系统恢复正常状态。
避雷器应符合下列基本要求：
①能长期承受系统的持续运行电压，并可短时承受可能经常出现的暂态过电压；
②在过电压作用下，其保护水平满足绝缘水平的要求；
③能承受过电压作用下放电电流产生的能量；
序 号 名 称
系列代号 应用范围
用于低压网络，保护交流电器、电能表和配电变压
器低压绕组
用于 3～10kV 交流配电系统，保护变压器等电气设备
用于 3～110kV 交流系统，保护变压器等电气设备用于 35kV 及以上交流系统， 保护变压器等电气设备，
尤其适合于绝缘水平较低或需要限制操作过电压的 场合
5 保护旋转电机用磁吹阀式避 雷器
FCD 用于保护交流发电机和电动机
6 无间隙金属氧化物避雷器 YW
7 有串联间隙金属氧化物避雷 器
YC 包括序号 1 到序号 5 中的全部应用范围
用于 3～10kV 交流系统，保护配电变压器、电缆头和其它电气设备，与 Y W 相比各有其特点 8
有并联间隙氧化物避雷器
YB
用于保护旋转电机和要求保护性能特别好的场合
④过电压之后能迅速恢复正常工作状态。
(2) 避雷器的正常使用条件： 避雷器的正常使用条件为： ①适合于户内外运行；
②环境温度为＋ 40℃～－ 40℃；
③可经受阳光的辐射；
④海拔高度不超过其设计高度；
⑤电源的频率不小于 48Hz 、不超过 62Hz ；
⑥长期施加于避雷器的工频电压不超过避雷器持续运行电压的允许值；
⑦地震烈度 7 度及以下地区；
(3) 避雷器分类：
我国通用型避雷器系列及其应用范围见表
1。
表 1 通用型避雷器系列及其应用范围
1
低压阀式避雷器
2
配电用普通阀式避雷器 FS
3
电站用普通阀式避雷器
FZ
4
电站用磁吹阀式避雷器
FCZ
2
2 避雷器安装和运行维护
(1) 避雷器安装：
①安装前的检查：
1) 避雷器额定电压与线路电压是否相同；
2) 底盘的瓷盘有无裂纹， 瓷件表面是否有裂纹、 破损和闪络痕迹及掉釉现象。
如有破损，其破损面应在 0.5cm 以下，在不超过三处时可继续使用；
3) 将避雷器向不同方向轻轻摇动，内部应无松动的响声；
4) 检查瓷套与法兰连接处的胶合和密封情况是否良好。
②电气试验：
1) 绝缘电阻，用 2500V 兆欧表测量绝缘电阻， 与同类避雷器试验值进行比较， 绝缘电阻值应未有明显变化；
2) 工频击穿电压试验， FS 型避雷器工频放电电压标准： 额定电压为 3kV 、6kV 、
10kV 时；新装和大修后的避雷器为 9～11kV 、16～19kV 、27～30kV ；运行中的避雷器为 8～ 12kV 、15～21kV 、23～ 33kV ；
3)FZ 型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。
③安装要求：
北京地区电气规程汇编编写组
1 概述
(1) 避雷器应用 :
电力系统输变电和配电设备在运行中会受到以下几种电压的作用：
①长期作用的工作电压；
9
直流金属氧化物避雷器 YL 用于保护直流电气设备
②由于接地故障、谐振以及其他原因产生的暂态过电压；
③雷电过电压；
④操作过电压。
雷电过电压和操作过电压可能有较高的数值，单纯依靠提高设备绝缘水平来
承受这两种过电压，不但在经济上是不合理的，而且在技术上往往也是不可能的。
积极的办法是采用专门限制过电压的电器，将过电压限制在一个合理的水平上，
然后按此选用相应绝缘水平的设备。
避雷器是其中最主要的一种限制过电压的电
器。
避雷器的保护特性是被保护设备绝缘配合的基础，改善避雷器的保护特性，
可以提高被保护设备运行的安全可靠性，也可以降低设备的绝缘水平，从而降低
造价。
设备电压等级越高，降低绝缘水平所带来的经济效益越显著。
避雷器安装在被保护设备上，过电压由线路传到避雷器，当其值达到避雷器
动作电压时避雷器动作，将过电压限制到某一定水平( 称为保护水平) 。
过电压之后，避雷器立即恢复截止状态，电力系统恢复正常状态。
避雷器应符合下列基本
要求：
①能长期承受系统的持续运行电压，并可短时承受可能经常出现的暂态过电压；
②在过电压作用下，其保护水平满足绝缘水平的要求；
③能承受过电压作用下放电电流产生的能量；
④过电压之后能迅速恢复正常工作状态。
(2) 避雷器的正常使用条件：
避雷器的正常使用条件为：
①适合于户内外运行；
②环境温度为＋ 40℃～－ 40℃；
③可经受阳光的辐射；
④海拔高度不超过其设计高度；
⑤电源的频率不小于 48Hz 、不超过 62Hz ；
⑥长期施加于避雷器的工频电压不超过避雷器持续运行电压的允许值；
⑦地震烈度 7 度及以下地区；
(3) 避雷器分类：
我国通用型避雷器系列及其应用范围见表
1。
表 1 通用型避雷器系列及其应用范围
2 避雷器安装和运行维护
(1) 避雷器安装：
序 号 名 称
系列代号 1 低压阀式避雷器 FS
2 配电用普通阀式避雷器 3
电站用普通阀式避雷器
FZ
4 电站用磁吹阀式避雷器 FCZ
应用范围
用于低压网络， 保护交流电器、 电能表和配电变压器
低压绕组
用于 3～10kV 交流配电系统， 保护变压器等电气设备
用于 3～110kV 交流系统，保护变压器等电气设备 用于 35kV 及以上交流系统， 保护变压器等电气设备，
尤其适合于绝缘水平较低或需要限制操作过电压的 场合
5 保护旋转电机用磁吹阀式避雷 器
无间隙金属氧化物避雷器 FCD 用于保护交流发电机和电动机
6 YW
7 有串联间隙金属氧化物避雷器 YC
8 有并联间隙氧化物避雷器 YB 包括序号 1 到序号 5 中的全部应用范围
用于 3～10kV 交流系统， 保护配电变压器、 电缆头和其它电气设备，与 Y W 相比各有其特点 用于保护旋转电机和要求保护性能特别好的场合 9
直流金属氧化物避雷器
YL
用于保护直流电气设备。
