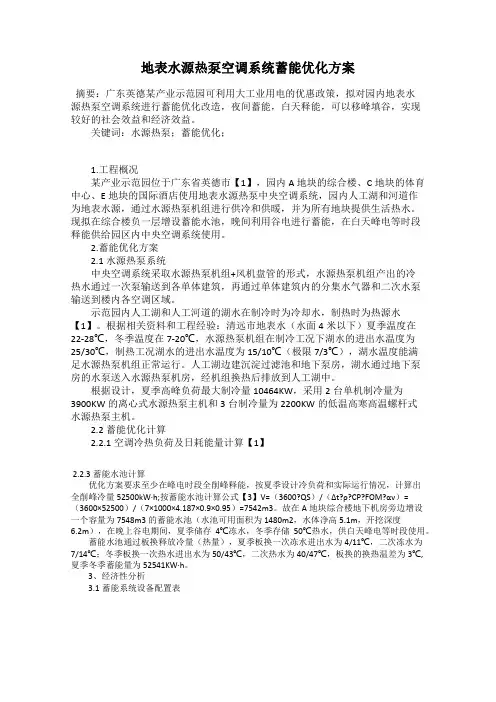

地表水源热泵空调系统蓄能优化方案
地表水源热泵空调系统蓄能优化方案摘要：广东英德某产业示范园可利用大工业用电的优惠政策，拟对园内地表水源热泵空调系统进行蓄能优化改造，夜间蓄能，白天释能，可以移峰填谷，实现较好的社会效益和经济效益。
关键词：水源热泵；蓄能优化；1.工程概况某产业示范园位于广东省英德市【1】，园内A地块的综合楼、C地块的体育中心、E地块的国际酒店使用地表水源热泵中央空调系统，园内人工湖和河道作为地表水源，通过水源热泵机组进行供冷和供暖，并为所有地块提供生活热水。
现拟在综合楼负一层增设蓄能水池，晚间利用谷电进行蓄能，在白天峰电等时段释能供给园区内中央空调系统使用。
2.蓄能优化方案2.1水源热泵系统中央空调系统采取水源热泵机组+风机盘管的形式，水源热泵机组产出的冷热水通过一次泵输送到各单体建筑，再通过单体建筑内的分集水气器和二次水泵输送到楼内各空调区域。
示范园内人工湖和人工河道的湖水在制冷时为冷却水，制热时为热源水【1】。
根据相关资料和工程经验：清远市地表水（水面4米以下）夏季温度在22-28℃，冬季温度在7-20℃，水源热泵机组在制冷工况下湖水的进出水温度为25/30℃，制热工况湖水的进出水温度为15/10℃（极限7/3℃），湖水温度能满足水源热泵机组正常运行。
人工湖边建沉淀过滤池和地下泵房，湖水通过地下泵房的水泵送入水源热泵机房，经机组换热后排放到人工湖中。
根据设计，夏季高峰负荷最大制冷量10464KW，采用2台单机制冷量为3900KW的离心式水源热泵主机和3台制冷量为2200KW的低温高寒高温螺杆式水源热泵主机。
2.2蓄能优化计算2.2.1空调冷热负荷及日耗能量计算【1】2.2.3蓄能水池计算优化方案要求至少在峰电时段全削峰释能，按夏季设计冷负荷和实际运行情况，计算出全削峰冷量52500kW·h;按蓄能水池计算公式【3】V=（3600?QS）/（Δt?ρ?CP?FOM?αv）=（3600×52500）/（7×1000×4.187×0.9×0.95）=7542m3。
某工业园区水蓄能式地源热泵工程案例经济分析
热泵技术 为 建 筑 物 供 暖、制 冷 和 提 供 生 活
理念。 地源热泵空调系 统 是 一 种 既 能 供 暖
浅层地( 热) 能 作 为 可 再 生 能 源,通 过
热 水 ,可 减 少 传 统 化 石 燃 料 的 消 耗 , 有 利 于
调整能 源 利 用 结 构,实 现 节 能 低 碳
— 106 —
台
120
额定冷量:25. 1 kW,额定热量:27. 4 kW,额 定 风 量:2 000
台
6
台
300
5 ℃ / 11 ℃ ,H 型高效精密布水装置,镀锌钢管材质
1 480 kg,运行重量:3 130 kg
6 000 m 3 / h,功率:0. 9 kW
m 3 / h,功率:0. 55 kW,带初效过滤网,带电控箱
制冷量:3 640 W,制热量:5 820 W
制冷量:22. 3 kW,制热量:42. 4 kW
台
备注
20
区域供热 2021. 3 期
求( 冷、热、生 活 热 水) 及 峰 谷 电 价 政 策 ( 执 行
表 3 地源热泵与水冷机组 +燃气锅炉
峰谷平电价) ,园区空调系统设计采用水 蓄 能
式地源热 泵 系 统, 夏 季 地 源 热 泵 联 合 水 蓄 冷
kW;1 台 全 热 回 收 型 地 源 热 泵 机 组 型 号 为
30XW0502,制冷量 495 kW, 制 热 量 555 kW。
其他设备选型见表 2。
2. 4 水蓄能系统
考虑项目 浅 层 地 热 能 资 源 条 件、 空 调 需
— 107 —
区域供热 2021. 3 期
图 1 地源热泵水蓄冷( 热) 原理图

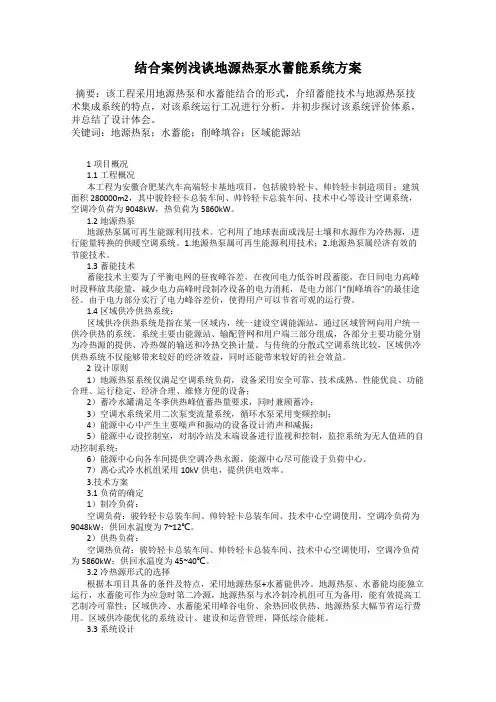

结合案例浅谈地源热泵水蓄能系统方案
结合案例浅谈地源热泵水蓄能系统方案摘要：该工程采用地源热泵和水蓄能结合的形式，介绍蓄能技术与地源热泵技术集成系统的特点，对该系统运行工况进行分析，并初步探讨该系统评价体系，并总结了设计体会。
关键词：地源热泵；水蓄能；削峰填谷；区域能源站1项目概况1.1工程概况本工程为安徽合肥某汽车高端轻卡基地项目，包括骏铃轻卡、帅铃轻卡制造项目；建筑面积280000m2，其中骏铃轻卡总装车间、帅铃轻卡总装车间、技术中心等设计空调系统，空调冷负荷为9048kW，热负荷为5860kW。
1.2地源热泵地源热泵属可再生能源利用技术。
它利用了地球表面或浅层土壤和水源作为冷热源，进行能量转换的供暖空调系统。
1.地源热泵属可再生能源利用技术；2.地源热泵属经济有效的节能技术。
1.3蓄能技术蓄能技术主要为了平衡电网的昼夜峰谷差，在夜间电力低谷时段蓄能，在日间电力高峰时段释放其能量，减少电力高峰时段制冷设备的电力消耗，是电力部门“削峰填谷”的最佳途径。
由于电力部分实行了电力峰谷差价，使得用户可以节省可观的运行费。
1.4区域供冷供热系统：区域供冷供热系统是指在某一区域内，统一建设空调能源站，通过区域管网向用户统一供冷供热的系统。
系统主要由能源站、输配管网和用户端三部分组成，各部分主要功能分别为冷热源的提供、冷热媒的输送和冷热交换计量。
与传统的分散式空调系统比较，区域供冷供热系统不仅能够带来较好的经济效益，同时还能带来较好的社会效益。
2设计原则1）地源热泵系统仅满足空调系统负荷，设备采用安全可靠、技术成熟、性能优良、功能合理、运行稳定、经济合理、维修方便的设备；2）蓄冷水罐满足冬季供热峰值蓄热量要求，同时兼顾蓄冷；3）空调水系统采用二次泵变流量系统，循环水泵采用变频控制；4）能源中心中产生主要噪声和振动的设备设计消声和减振；5）能源中心设控制室，对制冷站及末端设备进行监视和控制，监控系统为无人值班的自动控制系统；6）能源中心向各车间提供空调冷热水源，能源中心尽可能设于负荷中心。
太阳能—蓄热与地源热泵供热水系统的TRNSYS模拟与研究共3篇
太阳能—蓄热与地源热泵供热水系统的TRNSYS模拟与研究共3篇太阳能—蓄热与地源热泵供热水系统的TRNSYS模拟与研究1太阳能—蓄热与地源热泵供热水系统的TRNSYS模拟与研究随着能源环境的改变，对于可再生能源的需求与使用正越来越高。
太阳能成为了当代最主要的一种绿色能源之一，也成为了很多科技公司、研究院所等单位的研究焦点。
太阳能的应用已经从传统的发电领域扩展到了其他诸多领域，其中太阳能供热领域也越来越受到人们的关注。
在太阳能供热领域中，太阳能—蓄热与地源热泵供热水系统得到了广泛的应用。
本文将介绍太阳能—蓄热与地源热泵供热水系统的TRNSYS模拟与研究。
一、太阳能—蓄热与地源热泵供热水系统的介绍太阳能—蓄热与地源热泵供热水系统主要由太阳能集热器、热水储罐、地源热泵、水泵、换热器等组成。
太阳能集热器吸收太阳辐射的能量，将能量转化为热能，通过管道将热能输送到热水储罐中进行储存。
当太阳能集热器收到的太阳辐射不足时，地源热泵会自动开启进行补充供热，并将所供的热量输送到热水储罐中，以保证供热水系统的正常运行。
太阳能—蓄热与地源热泵供热水系统与传统的热水系统相比有以下优势：（1）使用太阳能等可再生能源作为主要供能来源，节能环保；（2）可以自动检测太阳辐射，自适应调节；（3）能够进行热能的储存，随时调用热能。
二、TRNSYS模拟太阳能—蓄热与地源热泵供热水系统TRNSYS是一个专业的建筑能源分析软件，主要用来进行建筑能耗计算、系统设计和分析等。
在太阳能—蓄热与地源热泵供热水系统的设计与优化过程中，TRNSYS的应用可以对系统参数和运行状态进行分析、优化和改进。
在太阳能—蓄热与地源热泵供热水系统的TRNSYS模拟中，需要对系统各个部分进行建模。
首先需要对太阳能集热器进行建模，计算集热板面积、箱体材料、传热管道参数等。
然后需要进行热水储罐的建模，计算罐体的材料、容积、热损失等。
接下来需要进行地源热泵的建模，包括压缩机、膨胀阀、换热器、管道等参数的计算。
关于地源热泵的案例分析(实际运行)
142.72 135.58
120
100
80
60
40
21.73
20
17.35 16.33 26.03
0
城市热网（Kg/m²·a） 电热膜(kW·h/m²·a) 直燃机(Nm³/m²·a)
1 蓄热式电锅炉(kW·h/m²·a)
壁挂式燃气炉(Nm³/m²·a)
本系统(地源热泵)(kW·h/m²·a)
图表2
实际运行天数
189
122
单位用电量
（kW·h/m2·d） （kW·h/m2·d）
0.138 0.113
0.073 0.06
含末端 不含末端
折算标煤
（Kg/m2·a）
9.21
（Kg/m2·a）
7.59
3.15
含末端
2.58
不含末端
备注：为方便对比分析，在本文中对同一系统进行对比时，折合电耗单位为千瓦·时/每平方 米·每天（kW·h/m2·d）；对不同系统进行对比时，折合为标煤千克/每平方米·每年 （Kg/m2·a），在将电耗折合成标煤数据参考2004年全国平均火力发电煤耗，即1kWh电力 折合为354g标准煤。表1分别统计了机房与末端的电耗数据。
热效率
折算标煤
So2
Nox
烟尘
(Kg /m2.a) (g /m2.a) (g /m2.a) (g /m2.a)
城市热网 21.73（Kg/m2·a） 0.65～0.85
蓄热式
电锅炉
142.72(kW·h/m2·a)
0.95
电热膜 135.58(kW·h/m2·a)
1
壁挂式
燃气炉
17.35(Nm3/m2·a)
地源热泵系统是将低品位热量转换成高品位
地源热泵工程方案
地源热泵工程方案一、工程背景地源热泵是利用地下土壤或水体中的储热能量，通过热泵系统将其提取到室内供暖、供热、供冷的一种清洁、高效、节能的采暖形式。
地源热泵是目前国内外比较受欢迎的采暖方式，具有环保、节能、安全的特点。
在城市供热系统改造、新建建筑热水供应系统方面有着广阔的应用前景。
本工程是某新建居民小区的地源热泵工程，涉及到地下管道布置、热泵系统配置、建筑供热系统设计等方面，要充分考虑小区规模、地质条件、气候特点等因素，提供一套完善的地源热泵工程方案。
二、工程范围本工程涉及的范围主要包括：1.地下管道布置：根据小区规划设计，确定地下管道的布置方案，包括主管道的走向、深度、连接方式等。
2.热泵系统配置：根据小区的规模和用能需求，设计合适的热泵系统配置，包括热泵设备选型和安装位置。
3.建筑供热系统设计：根据小区建筑的布局和用能需求，设计合适的供热系统，包括室内换热器、水泵、管道等设备的配置方案。
4.监测与控制系统：设计监测与控制系统，对地源热泵系统进行实时监测和控制，保证其正常运行。
5.环境保护措施：设计地源热泵系统建设过程中的环境保护措施，确保对环境的影响最小。
6.运行维护方案：提供地源热泵系统的运行维护方案，包括定期检查、维修、更换等。
三、工程设计原则1.高效节能：地源热泵系统是一种高效节能的供热方式，工程设计应遵循这一原则，采用节能设备和技术，降低系统运行成本。
2.环保可持续：地源热泵系统具有很好的环保性能，设计应遵循环保原则，减少对环境的影响，提高系统的可持续性。
3.综合利用：地源热泵系统可以供暖、供热、供冷，工程设计应充分考虑对系统的综合利用，提高系统的多功能性。
4.安全可靠：地源热泵系统是一种高温低压的供热方式，工程设计应遵循安全可靠原则，确保系统的运行安全。
5.成本效益：地源热泵系统虽然具有很好的节能性能，但建设成本较高，工程设计应综合考虑系统的成本效益，确保投资回报。
四、地下管道布置根据小区规划设计，确定地下管道的布置方案，主要包括主管道的走向、深度、连接方式等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结合案例浅谈地源热泵水蓄能系统方案
发表时间：2017-11-21T15:38:10.473Z 来源：《建筑学研究前沿》2017年第16期作者：马则权
[导读] 该工程采用地源热泵和水蓄能结合的形式，介绍蓄能技术与地源热泵技术集成系统的特点。
中机意园工程科技股份有限公司安徽合肥 230601
摘要：该工程采用地源热泵和水蓄能结合的形式，介绍蓄能技术与地源热泵技术集成系统的特点，对该系统运行工况进行分析，并初步探讨该系统评价体系，并总结了设计体会。
关键词：地源热泵；水蓄能；削峰填谷；区域能源站
1项目概况
1.1工程概况
本工程为安徽合肥某汽车高端轻卡基地项目，包括骏铃轻卡、帅铃轻卡制造项目；建筑面积280000m2，其中骏铃轻卡总装车间、帅铃轻卡总装车间、技术中心等设计空调系统，空调冷负荷为9048kW，热负荷为5860kW。
1.2地源热泵
地源热泵属可再生能源利用技术。
它利用了地球表面或浅层土壤和水源作为冷热源，进行能量转换的供暖空调系统。
1.地源热泵属可再生能源利用技术；2.地源热泵属经济有效的节能技术。
1.3蓄能技术
蓄能技术主要为了平衡电网的昼夜峰谷差，在夜间电力低谷时段蓄能，在日间电力高峰时段释放其能量，减少电力高峰时段制冷设备的电力消耗，是电力部门“削峰填谷”的最佳途径。
由于电力部分实行了电力峰谷差价，使得用户可以节省可观的运行费。
1.4区域供冷供热系统：
区域供冷供热系统是指在某一区域内，统一建设空调能源站，通过区域管网向用户统一供冷供热的系统。
系统主要由能源站、输配管网和用户端三部分组成，各部分主要功能分别为冷热源的提供、冷热媒的输送和冷热交换计量。
与传统的分散式空调系统比较，区域供冷供热系统不仅能够带来较好的经济效益，同时还能带来较好的社会效益。
2设计原则
1）地源热泵系统仅满足空调系统负荷，设备采用安全可靠、技术成熟、性能优良、功能合理、运行稳定、经济合理、维修方便的设备；
2）蓄冷水罐满足冬季供热峰值蓄热量要求，同时兼顾蓄冷；
3）空调水系统采用二次泵变流量系统，循环水泵采用变频控制；
4）能源中心中产生主要噪声和振动的设备设计消声和减振；
5）能源中心设控制室，对制冷站及末端设备进行监视和控制，监控系统为无人值班的自动控制系统；
6）能源中心向各车间提供空调冷热水源，能源中心尽可能设于负荷中心。
7）离心式冷水机组采用10kV供电，提供供电效率。
3.技术方案
3.1负荷的确定
1）制冷负荷：
空调负荷：骏铃轻卡总装车间、帅铃轻卡总装车间、技术中心空调使用，空调冷负荷为9048kW；供回水温度为7~12℃。
2）供热负荷：
空调热负荷：骏铃轻卡总装车间、帅铃轻卡总装车间、技术中心空调使用，空调冷负荷为5860kW；供回水温度为45~40℃。
3.2冷热源形式的选择
根据本项目具备的条件及特点，采用地源热泵+水蓄能供冷。
地源热泵、水蓄能均能独立运行，水蓄能可作为应急时第二冷源，地源热泵与水冷制冷机组可互为备用，能有效提高工艺制冷可靠性；区域供冷、水蓄能采用峰谷电价、余热回收供热、地源热泵大幅节省运行费用。
区域供冷能优化的系统设计、建设和运营管理，降低综合能耗。
3.3系统设计
地源热泵系统拟采用3台制冷量为2060kW、制热量为2088kW电动螺杆式（地源）热泵热回收机组；夏季：冷冻水供回水温度为
7~14℃；冷却水供回水温度为35~30℃。
冬季：机组供热供回水温度为38~45℃；冷水供回水温度土壤源热泵系统为10~5℃，同时利用土壤源热泵系统提供生活热水。
冬季运行2台热泵机组；过度季节运行1台热泵机组供应生活热水。
热泵机组采用一对一冷冻水泵、地源侧水泵。
土壤源热泵系统冷冻水泵、地源侧水泵各备用一台，为平衡冬夏季土壤热平衡，设一台500t冷却塔。
热泵机组可采用热回收机组，在夏季可免费提供生活热水或提供工艺供热初级加热热源。
每天可提供生活热水量为80m3/h，生活热水总热量为6800kW?天，采用2台40m3蓄热水罐，热水泵流量为20 m3/h，水泵压力变频控制。
3.4蓄能系统
1）空调系统
空调制冷、供热采用蓄能技术，蓄冷、蓄热水罐满足冬季供热峰值蓄热量要求，制冷主机与蓄冷水罐并联运行，蓄冷水罐采用2个2000m3水罐，同时兼顾供冷，其调峰空调负荷为2300kW。
夏季：凌晨0：00~凌晨8：00，2台热泵机组与1台水冷机组联合运行，进行蓄冷；蓄冷水温为4℃，最终温度为12℃，总蓄冷负荷为33800kW?h；上午8：00~晚24：00，优先运行地源热泵机组供冷，不足部分由水冷机组、蓄冷水罐释冷补充；
冬季：凌晨0：00~凌晨8：00，2台热泵机组运行，进行蓄热；蓄热水温为56℃，最终温度为40℃，总蓄热负荷为29800kW?h 上午8：00~晚24：00，优先由蓄热水罐释热运行，不足部分由地源热泵机组供热补充；
2）空调调峰运行策略表
空调制冷50%负荷运行工况空调制冷25%负荷运行工况
4设计体会
采用蓄能式地源热泵空调系统，可有效转移高峰电力用电负荷，减少地源热泵机组容量，同时减少地源热泵地埋管埋管数量，降低初投资。
充分利用峰、谷电价差，进一步减少运行费用，具有较高的经济价值。
参考文献
【1】徐伟、郎四维地源热泵工程技术指南，北京：中国建筑工业出版社，2001
【2】陆耀庆主编.实用供热空调设计手册.北京：中国建筑工业出版社，2008
【3】方贵银.蓄能空调工程实用新技术实例与经济分析[J]
【4】齐月松，岳玉亮等.地源热泵结合水蓄能系统应用分析[J].暖通空调，2010.40（5）：94-97。
