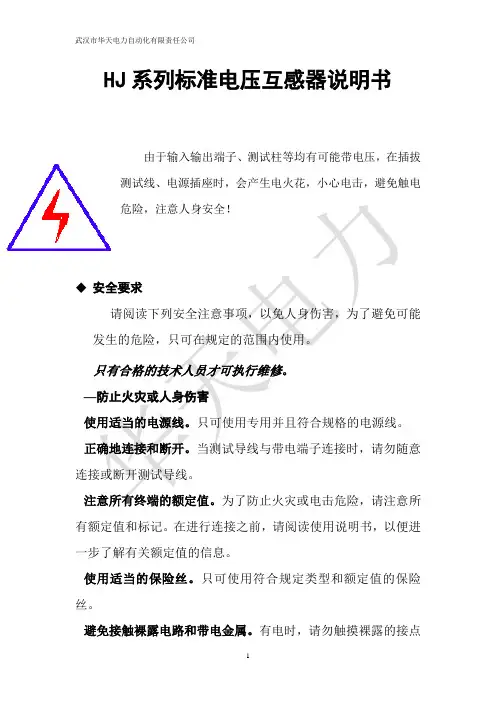

HJ系列标准电压互感器说明书
HJ系列标准电压互感器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语二．技术指标1．额定电压比：10 kV /100V、10kV/3/100/3V、10kV/3/100/3V2．额定二次容量：0.25VA、0.08VA、0.02VA CosФ=1.0 3．准确度级别： 0.05级。
即在额定负荷的情况下，当电压为80%Un至120% Un的范围内，比差不大于±0.05%，角差不大于±2'，当电压为50% Un 时，比差不大于±0.075%，角差不大于±3'，当电压为20% Un时，比差不大于±0.01%，角差不大于±6'。
（实际误差不大于误差限值的60-70%）4．试验电压一次绕组感压耐压为1.5Un，1分钟，二次绕组5．２．电压互感器校电压互感器接线图3．电压互感器自校接线图4．电压互感器校电压互感器接线图（高电位端测量方式）。
HJ系列标准PT
武汉市华天电力自动化有限责任公司
HJ系列标准PT
一、概述
本产品是针对基层供电及生产部门的实际需要而设计制造的自升压一体化组合式电压互感器。
本产品机构紧凑、体积小、重量轻、携带方便、操作简单、不需维护等优点。
本产品特别适合于现场使用，也可在实验室作为标准电压互感器和试验变压器使用。
二、结构
本产品升压部分采用高磁导率的冷轧取向硅钢片卷成并经过热处理，内有独立的升压器和互感器，升压器采用磁屏蔽，升压器的高压输出与标准互感器一次电压绕组并联经高压接线柱（A-X）作为升压输出，向被测互感器提供高电压。
面板上的（L-N）为0-220V输入，（a-x）为标准互感器的二次测量端子。
高低压间采用全绝缘结构，高压绕组采用特殊材料及无油绝缘有效工艺，彻底根除了油浸式互感器的缺点。
三、技术指标
1、电压等级: 6kV,10kV,35kV, 110kV，220 kV；
2、准确度等级: 0.05级,0.02级,0.01级。
四、接线说明
A —升压器输出高端子/互感器一次高端子
X —升压器输出尾端子/互感器一次尾端子
a —升压器仪表监测高端子/互感器二次高端子
N —升压器输入端子
L —升压器输入端子
—接地端子
五、装箱清单
1、标准电压互感器1台
2、使用说明书1份
3、测试证书1份
4、合格证/保修卡1份。
测量用电压互感器检定规程(JJG314-1994)
测量用电压互感器检定规程本检定规程适用于额定频率为50（60）Hz的新制造、使用中和修理后的0.001～1级的测量用电压互感器（以下简称为电压互感器）的检定。
一技术要求1误差限值在额定频率、额定功率因数及二次负荷为额定二次负荷的25%～100%之间的任一数值内，0.001～1级的测量用电压互感器的误差不得超过表1的误差限值。
表1测量用电压互感器的误差限值2 测量用电压互感器必须符合本规程和相应的技术标准所规定的全部技术要求。
二检定设备和条件3 主要设备3.1 标准电压互感器或工频电压比例标准器（以下简称标准器）。
标准器的准确度级别及技术性能，应满足如下要求：3.1.1 标准器应比被检电压互感器高两个准确度级别，其实际误差应不大于被检电压互感器误差限值的1/5。
当标准器不具备上述条件时，可以选用比被检电压互感器高一个级别的标准器作为标准，此时，计算被检电压互感器的误差应按17.2款中的公式进行标准器的误差修正。
3.1.2 标准器的变差（电压上升和下降时两次所测得的误差值之差）应不大于标准器误差限值的1/5。
3.1.3 在检定周期内，标准器的误差变化不得大于其误差限值的1/3。
3.1.4 标准器必须具有法定计量检定机构的检定证书。
使用时的二次负荷实际值与证书上所标负荷之差应不超过±10%。
差压回路附加负荷及容性泄漏负荷也应包括在实际二次负荷之内，额定负荷为0VA的标准器二次回路实际负荷对测量误差的影响，应不超过标准器误差限值的1/10。
3.2 误差测量装置：由误差测量装置所引起的测量误差，应不大于被检电压互感器误差限值的1/10。
其中，装置灵敏度引起的测量误差不大于1/20，最小分度值引起的测量误差不大于1/15。
差压测量回路的附加二次负荷引起的测量误差不大于1/20。
3.3 监视用电压表检定时，外接监视电压互感器二次工作电压用的电压表准确度级别应为1.5级以上，在同一量程的所有示值范围内，电压表的内阻抗应保持不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉市华天电力自动化有限责任公司
HJ系列标准高精度电压互感
器
一、概述
本产品是针对基层供电及生产部门的实际需要而设计制造的自升压一体化组合式电压互感器。
本产品机构紧凑、体积小、重量轻、携带方便、操作简单、不需维护等优点。
本产品特别适合于现场使用，也可在实验室作为标准电压互感器和试验变压器使用。
二、结构
本产品升压部分采用高磁导率的冷轧取向硅钢片卷成并经过热处理，内有独立的升压器和互感器，升压器采用磁屏蔽，升压器的高压输出与标准互感器一次电压绕组并联经高压接线柱（A-X）作为升压输出，向被测互感器提供高电压。
面板上的（L-N）为0-220V输入，（a-x）为标准互感器的二次测量端子。
高低压间采用全绝缘结构，高压绕组采用特殊材料及无油绝缘有效工艺，彻底根除了油浸式互感器的缺点。
三、技术指标
1、电压等级: 6kV,10kV,35kV, 110kV，220 kV；
2、准确度等级: 0.05级,0.02级,0.01级。
四、接线说明
A —升压器输出高端子/互感器一次高端子
X —升压器输出尾端子/互感器一次尾端子
a —升压器仪表监测高端子/互感器二次高端子
N —升压器输入端子
L —升压器输入端子
—接地端子
五、装箱清单
1、标准电压互感器1台
2、使用说明书1份
3、测试证书1份
4、合格证/保修卡1份。
