CH3 典型零件加工与加工方法
机械制造工艺学(第2版)教学配套课件郑修本主编江南大学第四章

(或锥孔)。 5)用带有中心孔的锥套心轴定位,进行半精加工和精加工工序。
(3)工序顺序的安排
1)先安排定位基面加工:在主轴的加工过程中,不 论在任何加工阶段,总是先安排好定位基面的加工,为 加工其他表面做好了准备。
一般精度的车床主轴精加工采用磨削方法,安排在最 终热处理之后,用以纠正热处理中产生的变形,并最 后达到精度和表面粗糙度要求。
磨削主轴一般在外圆磨床或万能磨床上进行,前后 两顶尖都采用高精度的固定顶尖,并注意顶尖和中心 孔的接触面积,必要时要研磨顶尖孔,并对磨床砂轮 轴的轴承也提出很高的要求。
2)主轴锥孔的精加工
二、轴类零件的材料、毛坯和热处理
轴类零件的毛坯常用棒料和锻件。 光滑轴、直径相差不大的非重要阶梯轴宜选用棒
料,一般比较重要的轴大都采用锻件作为毛坯,只 有某些大型的、结构复杂的轴采用铸件。
根据生产规模的不同,毛坯的锻造方式有自由锻和 模锻两种。中小批生产多采用自由锻,大批大量生 产时通常采用模锻。
轴类零件应根据不同的工作条件和使用要求选用不 同的材料,并且采用不同的热处理方法,以获得一 定的强度、韧性和耐磨性。
材料:
一般轴类零件:45钢,通过正火、调质、淬火等热处理工艺 获得一定的强度、韧性和耐磨性。
中等精度或转速较高的轴:可选40Cr等合金结构钢,通过调 质和表面淬火获得较好的综合力学性能。
(1)加工阶段的划分:由于主轴是多阶梯带通孔的零件, 切除大量金属后,会引起残余应力重新分布而变形,所 以安排工序时,一定要粗精分开。C6150主轴的加工就是 以重要表面的粗加工、半精加工和精加工为主线,适当 穿插其他表面的加工工序而组成的工艺路线,各阶段的 划分大致以热处理为界。
典型零件加工工艺

典型零件加工工艺典型零件加工工艺是指在机械加工过程中,对于常见的零件进行加工的一种标准流程。
具体的工艺过程会根据不同的零件类型和加工要求而有所变化,但总体上可以分为以下几个步骤:1. 零件设计和加工准备:在加工过程开始之前,首先需要进行零件的设计和加工准备工作。
这包括根据零件的功能和要求进行设计,确定所需的加工设备、工具和材料。
同时,需要对零件进行尺寸和形状的测量和检查,以确保加工的准确性和合格性。
2. 材料选择和准备:根据零件的材料要求,选择适当的原材料,并进行材料的准备工作。
这包括将原材料切割成合适的尺寸和形状,并进行去毛刺、除锈等处理,以提高加工质量和效率。
3. 加工工艺选择和加工过程优化:根据零件的形状、尺寸和材料特性,选择适当的加工工艺。
常见的加工工艺包括车削、铣削、钻削、磨削等。
在加工过程中,需要根据不同的工艺要求,选择合适的切削工具、切削速度和进给量,以保证加工质量和工艺效率。
4. 加工操作和加工监控:根据加工工艺要求,进行具体的加工操作。
这包括将零件固定在加工设备上,进行切削、磨削等加工过程。
在加工过程中,需要对加工质量进行实时监控,以及时发现和纠正加工中的问题,并保证加工质量达到要求。
5. 表面处理和检验:在零件加工完成后,可能需要进行一些表面处理,如去除切削留下的毛刺、涂覆保护层等。
同时,还需要进行零件的检验和测试,以确保加工质量和尺寸精度符合设计要求。
6. 最终组装和包装:在加工完成并通过检验后,对于需要进行组装的零件,可以进行最终的组装工作。
同时,还需要对零件进行包装,以保护零件在运输和使用过程中的安全和完整性。
通过以上的典型零件加工工艺,可以有效地提高零件的加工质量和效率,确保零件的尺寸精度和性能符合设计要求。
在实际应用中,还可以根据具体的加工需求和工艺要求进行相应的调整和优化,以提高加工的灵活性和经济性。
典型零件加工工艺是机械制造过程中至关重要的一环,为了保证零件的精度、质量和性能达到设计要求,需要经过一系列的加工步骤和工艺控制。

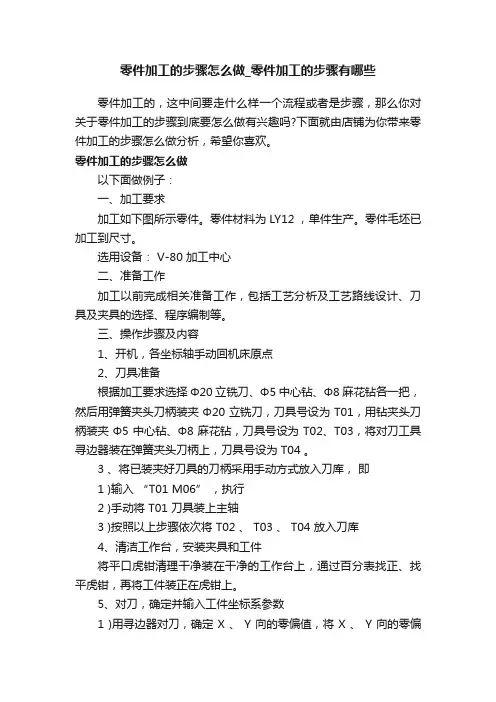

零件加工的步骤怎么做_零件加工的步骤有哪些-店铺

零件加工的步骤怎么做_零件加工的步骤有哪些零件加工的,这中间要走什么样一个流程或者是步骤,那么你对关于零件加工的步骤到底要怎么做有兴趣吗?下面就由店铺为你带来零件加工的步骤怎么做分析,希望你喜欢。
零件加工的步骤怎么做以下面做例子:一、加工要求加工如下图所示零件。
零件材料为 LY12 ,单件生产。
零件毛坯已加工到尺寸。
选用设备: V-80 加工中心二、准备工作加工以前完成相关准备工作,包括工艺分析及工艺路线设计、刀具及夹具的选择、程序编制等。
三、操作步骤及内容1、开机,各坐标轴手动回机床原点2、刀具准备根据加工要求选择Φ20 立铣刀、Φ5中心钻、Φ8麻花钻各一把,然后用弹簧夹头刀柄装夹Φ20立铣刀,刀具号设为T01,用钻夹头刀柄装夹Φ5中心钻、Φ8麻花钻,刀具号设为T02、T03,将对刀工具寻边器装在弹簧夹头刀柄上,刀具号设为 T04 。
3 、将已装夹好刀具的刀柄采用手动方式放入刀库,即1 )输入“T01 M06” ,执行2 )手动将 T01 刀具装上主轴3 )按照以上步骤依次将 T02 、 T03 、 T04 放入刀库4、清洁工作台,安装夹具和工件将平口虎钳清理干净装在干净的工作台上,通过百分表找正、找平虎钳,再将工件装正在虎钳上。
5、对刀,确定并输入工件坐标系参数1 )用寻边器对刀,确定 X 、 Y 向的零偏值,将 X 、 Y 向的零偏值输入到工件坐标系 G54 中, G54 中的 Z 向零偏值输为 0 ;2 )将 Z 轴设定器安放在工件的上表面上,从刀库中调出 1 号刀具装上主轴,用这把刀具确定工件坐标系 Z向零偏值,将 Z 向零偏值输入到机床对应的长度补偿代码中,“+” 、“-” 号由程序中的 G43 、G44 来确定,如程序中长度补偿指令为 G43 ,则输入“-” 的 Z 向零偏值到机床对应的长度补偿代码中;3 )以同样的步骤将 2 号、 3 号刀具的 Z 向零偏值输入到机床对应的长度补偿代码中。
机械制造工艺学第五讲典型零件加工与加工方法

15
第十五页,编辑于星期日:十二点 二十一分。
3.2 圆柱齿轮加工
3.2.1 概述
圆柱齿轮是由齿圈和轮体两部分构成的,在齿圈上切出直齿、斜齿等齿 形,而在轮体上有孔或带有轴。
轮体的结构形状直接影响齿轮加工工艺的制订。因此,齿轮可根据齿轮 轮体的结构形状来划分。
16
万能外圆磨床M1432A
11
第十一页,编辑于星期日:十二点 二十一分。
3.1 轴类零件加工
3.1.2 CA6140车床主轴的加工工艺
序号 22
工序名称 粗精磨圆锥面
23 精磨Morse No.6内锥孔
24
检查
工序简图 按图样技术要求项目检查
加工设备 专用组合磨床
主轴锥孔磨床
12
第十二页,编辑于星期日:十二点 二十一分。
3.1 轴类零件加工
3.1.1 概述
轴类零件应根据不同工作条件和使用要求选用不同的材料和不同 的热处理,以获得一定的强度、韧性和耐磨性。
一般轴类零件的材料常用45号钢。对于中等精度而转速较高的轴, 可选用40Cr等合金结构钢。轴承钢GCr15和弹簧钢65Mn可制造较高精 度的轴。对于高转速、重载荷等条件下工作的轴,可选用20CrMnTi、 20Mn2B等低碳合金钢或38CrMoAl中碳合金渗氮钢。。
第十六页,编辑于星期日:十二点 二十一分。
3.2 圆柱齿轮加工
3.2.1 概述
齿轮传动精度的高低,对整个机器的工作性能、承载能力和使用寿命都有 很大的影响。根据齿轮的使用条件,对齿轮传动主要提出以下四个方面的精度 要求。
(1)传递运动准确性(运动精度)。 (2)传递运动平稳性。
(3)载荷分布均匀性。 (4)齿侧间隙合理化。
零件的加工方案和实例

公差等级 IT13IT11 IT10IT9 IT8IT7 IT7IT6
IT13IT10 IT9IT8 IT8IT7
IT7IT6
IT7IT6
3. 孔的加工方案
表面粗糙度
加工方案
适用范围
5012.5 6.33.2 6.33.2 0.40.2
12.56.3 3.21.6 1.60.8
0.80.4
0.20.1
工序:3 名称:热处理 设备: 工序内容: 调质 HB235
工序:4 名称:半精车 设备:普通车床 工序内容: 1.精车 18.5 端面,修整中心孔; 2.精车另一端面,至长 143,
钻 M10 螺纹底孔 8.5 25 ,孔口倒角 60 ;
3.半精车一端外圆至
24
.4
0.1 0
;
4.半
精
车
另
一
端
外
(3) 锯齿形螺纹:其牙形为锯齿形,代号为B。 它只用于承受单向压力,由于它的传动效率 及强度比梯形螺纹高,常用于螺旋压力机及 水压机等单向受力机构。
5.1 螺纹的种类和用途
(4)模数螺纹:即蜗杆蜗轮螺纹,其牙形角为40º, 它具有传动比大、结构紧凑、传动平稳、自锁性 能好等特点,主要用于减速装置。
(1) 梯形螺纹:牙形角为30º,牙形为等腰梯形, 代号为Tr,它是传动螺纹的主要形式,如机床丝 杠等。
5.1 螺纹的种类和用途
(2)矩形螺纹:主要用于力的传递,其特点是传动 效率较其它螺纹高,但强度较低、对中准确性较差, 特别是磨损后轴向和径向的间隙较大,因此应用受 到了一定的限制。
5.1 螺纹的种类和用途
6.30.8
加工方案 粗车
粗车—半精车—精车
适用范围
典型零件加工工艺流程

典型零件加工工艺(轴类,箱体类,齿轮类等)轴类零件的一. 轴类零件的分类、技术要求轴是机械加工中常见的典型零件之一。
它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件,以传递扭矩。
按结构形式不同,轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等.根据轴类零件的功用和工作条件,其技术要求主要在以下方面:⑴尺寸精度轴类零件的主要表面常为两类:一类是与轴承的内圈配合的外圆轴颈,即支承轴颈,用于确定轴的位置并支承轴,尺寸精度要求较高,通常为IT 5~IT7;另一类为与各类传动件配合的轴颈,即配合轴颈,其精度稍低,常为IT6~IT9。
⑵几何形状精度主要指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。
其误差一般应限制在尺寸公差范围内,对于精密轴,需在零件图上另行规定其几何形状精度。
⑶相互位置精度包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。
⑷表面粗糙度轴的加工表面都有粗糙度的要求,一般根据加工的可能性和经济性来确定。
支承轴颈常为0.2~1.6μm,传动件配合轴颈为0.4~3.2μm。
⑸其他热处理、倒角、倒棱及外观修饰等要求。
二、轴类零件的材料、毛坯及热处理1.轴类零件的材料⑴轴类零件材料常用45钢,精度较高的轴可选用40Cr、轴承钢GCr15、弹簧钢65Mn,也可选用球墨铸铁;对高速、重载的轴,选用20CrMnTi、20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。
⑵轴类毛坯常用圆棒料和锻件;大型轴或结构复杂的轴采用铸件。
毛坯经过加热锻造后,可使金属内部纤维组织沿表面均匀分布,获得较高的抗拉、抗弯及抗扭强度。
2.轴类零件的热处理锻造毛坯在加工前,均需安排正火或退火处理,使钢材内部晶粒细化,消除锻造应力,降低材料硬度,改善切削加工性能。
调质一般安排在粗车之后、半精车之前,以获得良好的物理力学性能。
表面淬火一般安排在精加工之前,这样可以纠正因淬火引起的局部变形。
典型零件实际加工过程-全1解读
第十二章
典型工件的加工
2.轴承套的加工工艺过程
工序号
1 2
工序 名称
备料 钻中 心孔 粗车
工序内容
棒料下料 (1)车端面,钻中心孔(2)调头 车另一端面,钻中心孔 (1)车φ60mm外圆长度(2)车 φ44mm外圆(3)车退刀槽 (4)车分割槽(5)两端面倒角
定位与夹紧
三爪自定心卡盘装夹
3
一夹一顶装夹
第十二章
典型工件的加工
五、传动轴的加工工艺过程
1.传动轴的加工顺序
锻造毛坯—退火—粗车—半精车—车螺纹—铣
键槽—热处理(淬火)—粗磨—精磨。
2.传动轴的加工工艺过程
传动轴的加工工艺过程
第十二章
第二节
典型工件的加工
套类工件的加工
一、套类工件
1.套类工件的功用
起支承和(或)导向作用。
2.套类工件的种类:
第十二章
2.轴的分类
典型工件的加工
结构形状分:光轴、台阶轴、空心轴、异形轴。 长度与直径比(长径比)分:刚性轴(L/d≤12)、
挠性轴(L/d>12)。
所受载荷不同分:心轴、传动轴、转轴。
台阶轴 光轴
第十二章
典型工件的加工
凸轮轴
空心轴
十字轴
挠性轴 单拐曲轴
偏心轴
多拐曲轴
花键轴
第十二章
典型工件的加工
典型工件的加工
几种箱体工件的结构简图
a)组合机床主轴箱 b)剖分式减速器箱体 c)汽车后桥差速器箱体 d)车床主轴箱
第十二章
典型工件的加工
3.箱体类工件的结构特点
箱体工件结构形状复杂,内部呈空腔,箱壁较薄且
不均匀,其上有许多精度要求高的轴承孔和装配用的基 准平面,此外还有一些精度要求不高的紧固孔和次要平 面。因此,箱体上需要加工的部位较多,加工难度也较 大。
车床加工零件的方法及步骤【大全】
数控车床是数字程序控制车床的简称,它集通用性好的型车床、加工精度高的精密型车床和加工效率高的型普通车床的特点于一身,是使用量zui大、覆盖面zui广的一种机床。
可以连续生产各种形状和尺寸的复杂、多维金属和塑料零件。
它提供高效、方便和精确的生产能力,可以产生各种轮廓,如阶梯、锥度等。
通常,需要几次走刀才能达到最终结果。
那么在数控车床加工中该如何控制零件的加工呢?有什么方法与步骤呢?现在把加工经验总结流程在这里开诚布公交流下!在自动化数控车床上加工零件通常经过以下几个步骤:1.根据加工零件的图样与工艺方案,用规定的代码和程序格式编写程序单,并把它记录在载体上;2.把程序载体上的程序通过输入装置输入到CNC单元中去;C单元将输入的程序经过处理之后,向机床各个坐标的伺服系统发出信号;4.伺服系统根据CNC单元发出的信号,驱动机床的运动部件,并控制必要的辅助操作;5.通过机床机械部件带动*与工件的相对运动,加工出要求的工件;1. 仔细研究和详细了解各种车床的零件,部件,机构和它们之间的相互关系。
以便正确使用车床和排除故障。
并熟悉车床各加油孔。
2. 正确使用车床的附件以及工具,刀具和量具,熟悉它们的构造和保养。
3. 熟悉图纸和工艺。
并能按图纸和工艺的要求加工零件。
4. 掌握有关车削工件的计算。
5. 了解常用金属材料性能及热处理知识。
6. 正确组识自己的工件位置(工件堆放,粗精分开放……遵守纪律)7. 收得如何节约原材料和提高劳动生产率。
保证产品质量,降低成本。
8. 能查阅有关技术手册。
工件位置组织和劳动纪律1. 工作时所用的物件应当尽可能靠近和集中在人的周围。
但也不能妨碍自由活动。
2. 常用物件放近一些,不常用物件近一些。
3. 物件位置必须放的符合手的自然动作。
(左手拿放左机,右手拿放右面,)4. 要求小心使用的物件放得高些,不小心物件放低些。
5. 图纸,工艺流程卡片放的便于使用。
6. 毛坯和半成品分开,按次序排到整齐。
典型零件机械加工工艺过程
典型零件机械加工工艺过程1轴类零件加工分析(1)轴类零件加工的工艺路线1)基本加工路线外圆加工的方法很多,基本加工路线可归纳为四条。
①粗车—半精车—精车对于一般常用材料,这是外圆表面加工采用的最主要的工艺路线。
②粗车—半精车—粗磨—精磨对于黑色金属材料,精度要求高和表面粗糙度值要求较小、零件需要淬硬时,其后续工序只能用磨削而采用的加工路线。
③粗车—半精车—精车—金刚石车对于有色金属,用磨削加工通常不易得到所要求的表面粗糙度,因为有色金属一般比较软,容易堵塞沙粒间的空隙,因此其最终工序多用精车和金刚石车。
④粗车—半精—粗磨—精磨—光整加工对于黑色金属材料的淬硬零件,精度要求高和表面粗糙度值要求很小,常用此加工路线。
2)典型加工工艺路线轴类零件的主要加工表面是外圆表面,也还有常见的特特形表面,因此针对各种精度等级和表面粗糙度要求,按经济精度选择加工方法。
对普通精度的轴类零件加工,其典型的工艺路线如下:毛坯及其热处理—预加工—车削外圆—铣键槽—(花键槽、沟槽)—热处理—磨削—终检。
(1)轴类零件的预加工轴类零件的预加工是指加工的准备工序,即车削外圆之前的工艺。
校直毛坯在制造、运输和保管过程中,常会发生弯曲变形,为保证加工余量的均匀及装夹可靠,一般冷态下在各种压力机或校值机上进行校值,(2)轴类零件加工的定位基准和装夹1)以工件的中心孔定位在轴的加工中,零件各外圆表面,锥孔、螺纹表面的同轴度,端面对旋转轴线的垂直度是其相互位置精度的主要项目,这些表面的设计基准一般都是轴的中心线,若用两中心孔定位,符合基准重合的原则。
中心孔不仅是车削时的定为基准,也是其它加工工序的定位基准和检验基准,又符合基准统一原则。
当采用两中心孔定位时,还能够最大限度地在一次装夹中加工出多个外圆和端面。
2)以外圆和中心孔作为定位基准(一夹一顶)用两中心孔定位虽然定心精度高,但刚性差,尤其是加工较重的工件时不够稳固,切削用量也不能太大。
《机械制造工艺学》读书笔记模板
1.1机械加工工艺过程基本概念 1.2机械加工工艺规程的制定 1.3制定机械加工工艺过程的主要问题 1.4工艺尺寸链 习题1
2.1概述 2.2定位原理及定位元件 2.3定位误差分析 2.4工件的夹紧及夹紧装置 2.5机床夹具设计 2.6典型夹具应用实例分析 习题2
3.1轴类零件加工 3.2圆柱齿轮加工 3.3箱体加工 习题3
读书笔记
这是《机械制造工艺学》的读书笔记模板,可以替换为自己的心得。
精彩摘录
这是《机械制造工艺学》的读书笔记模板,可以替换为自己的精彩内容摘录。
作者介绍
这是《机械制造工艺学》的读书笔记模板,暂无该书作者的介绍。
谢谢观看
4.1概述 4.2机械加工精度的影响因素及控制 4.3保证和提高加工精度的途径 4.4加工误差的综合分析 习题4
5.1概述 5.2表面粗糙度影响的工艺因素及其改善的工艺措施 5.3影响表层力学物理性能的工艺因素及其改进的工艺措施 5.4控制加工表面质量的途径 5.5机械加工中的振动及其控制措施 习题5
目录分析
绪论
第1章机械加工工艺 规程的制定
第2章机床夹具设计 基础
第3章典型零件加工 与加工方法
第4章机械加工 1
精度
第5章机械加工 2
表面质量
3 第6章提高劳动
生产率和技术 经济性分析
4 第7章机器的装
配工艺
5 第8章现代制造
技术的发展与 前沿
0.1机械制造工艺学的主要研究内容 0.2内容和任务 0.3学习方法
6.1提高劳动生产率的工艺措施 6.2提高劳动生产率的综合性措施 6.3工艺方案的技术经济性分析 6.4高效及自动化加工 6.5机械加工的优化 习题6
7.1概述 7.2装配尺寸链 7.3保证装配精度的方法 7.4装配工艺规程的制定 7.5机器结构的装配工艺性 7.6机器装配自动化 习题7
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
序 号 1 2 3 4 工序内容及要求 锻造 正火 粗车各部,均留余量1.5mm 外圆、端面 转塔车床 C616 精车各部,内孔至锥孔塞规刻线外露6~8mm, 外圆、内孔、端面 其余达图样要求 滚齿 5 6 7 8 9 10 11 12 13 内孔、B端面 内孔、B端面 外圆、B端面 内孔、B端面 齿面、B端面 内孔、B端面 定位基准 设 备
第3章 典型零件加工与加工方法
3.2 圆柱齿轮加工
3.2.2 圆柱齿轮的机械加工工艺过程及工艺分析
Fw 0.10mm 0.022mm Ra 80.840.14 fi 2.5μm F 0.036mm W 0.022mm 0.19
第3章 典型零件加工与加工方法
3.2 圆柱齿轮加工
第3章 典型零件加工与加工方法
3.1 轴类零件加工
3.1.1 概述
轴类零件应根据不同工作条件和使用要求选用不同的材料和不 同的热处理,以获得一定的强度、韧性和耐磨性。
一般轴类零件的材料常用45号钢。对于中等精度而转速较高的 轴,可选用40Cr等合金结构钢。轴承钢GCr15和弹簧钢65Mn可制造 较高精度的轴。对于高转速、重载荷等条件下工作的轴,可选用 20CrMnTi、20Mn2B等低碳合金钢或38CrMoAl中碳合金渗氮钢。。 轴类零件最常用的毛坯有圆棒料和锻件,只有某些大型、结构 复杂的轴使用铸件。 轴的质量除与所选钢材种类有关外,还与毛坯形式及热处理有 关。凡精度要求较高的轴,常在粗加工后、淬火前安排调质处理。 轴类零件的最终热处理,一般包括局部淬火后回火、渗碳淬火、氮 化等。
精车各外圆并车槽 粗磨外圆二段
16
第3章 典型零件加工与加工方法
3.1 轴类零件加工
3.1.2 CA6140车床主轴的加工工艺
序 号 17 工序名称 粗磨Morse No.6锥孔 工序简图 加工设备 内圆磨床M2120
18 19
粗精铣花键 铣键槽 车大端内侧面及三段螺纹(配 螺母) 粗精磨各外圆及E、F两端面
第3章 典型零件加工与加工方法
3.1 轴类零件加工
3.1.2 CA6140车床主轴的加工工艺
5)主轴锥孔的磨削 主轴的前端锥孔是安装顶尖或定位心轴的定位基准,它的质量好 坏直接影响车床的质量,所以主轴锥孔磨削是轴加工的关键工序。 轴的锥孔磨削工序一般选支承轴颈作为定位基准。 单件小批生产时,可在一般磨床上进行加工。尾端夹持在四爪卡 盘上,前端用中心架支承在前锥附近的精密外圆上,经过严格校正后 方可进行加工。这种方法辅助时间长,生产效率低,质量不稳定。 成批生产大都采用专用夹具进行加工。
3.2.1 概述
齿轮材料是根据齿轮工作条件进行选择的。常用的材料有锻钢、铸钢和 铸铁,其中用锻钢制成的齿轮在各种机械中使用最多。此外,也有用有色金 属、非金属材料的夹布胶木、塑料、尼龙等制造齿轮的。 齿轮加工中根据不同的目的,一般安排如下两种热处理工序。 ① 毛坯热处理:齿坯粗加工前后安排正火或调质,目的是消除锻造及粗 加工引起的残余应力,改善材料的切削性能和提高综合机械性能。 ② 齿面热处理:齿形加工后,常要对齿面进行渗碳淬火、高频淬火、碳 氮共渗或氮化等热处理工序,目的是提高齿面的硬度及耐磨性。 齿轮的毛坯形式主要有棒料、锻件和铸件。
第3章 典型零件加工与加工方法
3.1 轴类零件加工
3.1.2 CA6140车床主轴的加工工艺
主轴的支承轴颈、配合轴颈、锥孔、前端圆锥面及端面、锁紧螺母的螺纹等 表面要求较高,是轴的主要加工表面。其中,支承轴颈本身的尺寸精度、几何形 状精度、相互位臵精度以及表面粗糙度要求更高,这是主轴加工中的主要矛盾。
第3章 典型零件加工与加工方法
3.2 圆柱齿轮加工
3.2.1 概述
圆柱齿轮是由齿圈和轮体两部分构成的,在齿圈上切出直齿、斜齿等 齿形,而在轮体上有孔或带有轴。 轮体的结构形状直接影响齿轮加工工艺的制订。因此,齿轮可根据齿 轮轮体的结构形状来划分。
第3章 典型零件加工与加工方法
3.2 圆柱齿轮加工
第3章 典型零件加工与加工方法
3.2 圆柱齿轮加工
3.2.2 圆柱齿轮的机械加工工艺过程及工艺分析
齿轮加工的工艺路线是根据齿轮材质和热处理要求,齿轮结构及尺 寸大小、精度要求,生产批量和车间设备条件而定的。 通常主要工艺路线可归纳如下: 毛坯制造→毛坯热处理→齿坯加工→检验→齿形加工→齿端加工→ 齿面热处理→精基准修正→齿形精加工→检验
齿面
倒角 插键槽达图样要求 去毛刺 剃齿 热处理:齿面淬火后硬度达HRC50~55 磨内锥孔,磨至锥孔小端面 珩齿达图样要求 终结检验
Y38 倒角机 插床 Y5714 M220 Y5714
第3章 典型零件加工与加工方法
3.2 圆柱齿轮加工
3.2.2 圆柱齿轮的机械加工工艺过程及工艺分析
1)定位基准选择 齿轮加工的定位基准应尽可能与设计基准相一致,即要符合“基准重 合”原则以避免由于基准不重合而产生的误差,同时在齿轮加工整个过程 中(如滚、剃、珩等)应选用同一定位基准,以保持基准统一。 (1)连轴齿轮。连轴齿轮的齿坯、齿形加工与一般轴类零件加工相 似,对于直径小的连轴齿轮,一般可采用两端中心孔或锥体作为定位基准 ;对于直径大的轴齿轮,由于自重和切削力较大,两端中心孔不适宜作定 位基准,而是选用轴颈和一个端面(以端面跳动较小的端平面为宜)作为 定位基准。 (2)整体带孔齿轮(或装配式齿轮的齿圈)。若以齿坯内孔和端面 作为定位基准,则可采用专用心轴,这种方法定位精度高,生产率也高, 适用于成批生产。 如果以外圆和端面作为定位基准,则不需要心轴,但要求外圆的径向 跳动小。这种方法生产率低,故适用于单件小批生产。
第3章 典型零件加工与加工方法
3.1 轴类零件加工
3.1.2 CA6140车床主轴的加工工艺
序 号 1 2 3 4
工序名称 备料 精锻 热处理 铬头
工序简图
加工设备
立式精锻机 正火
5
铣端面和钻中心孔
专用机床
6
荒车
车各外圆面
卧式车床
第3章 典型零件加工与加工方法
3.1 轴类零件加工
3.1.2 CA6140车床主轴的加工工艺
第3章 典型零件加工与加工方法
3.1 轴类零件加工
3.1.2 CA6140车床主轴的加工工艺
3)热处理工序的安排 (1)毛坯热处理:主轴锻造后安排正火或退火。 (2)预备热处理:通常采用调质或正火处理,安排在粗加工后。 (3)最终热处理:包括局部淬火后回火、渗碳淬火和氮化等。最 终热处理视主轴材料而异,一般安排在精加工前进行。 (4)定性处理:对于精密主轴,在淬火后还要进行定性处理。定 性处理一般采用冰冷处理。 4)工序安排顺序 一般主轴加工工序的安排可归纳为:备料→锻造毛坯→正火→车 端面打中心孔→粗车→调质→半精车→精车→表面淬火→粗、精磨外 圆表面→磨内锥孔。但在具体安排工序时,还应注意以下几点。 (1)基准先行。 (2)深孔加工:应安排在调质以后进行。 (3)外圆表面的加工顺序:先加工大直径外圆,然后再加工小直 径外圆。 (4)次要表面加工顺序:次要表面的加工穿插在各个加工阶段。
第3章 典型零件加工与加工方法
3.1 轴类零件加工
3.1.2 CA6140车床主轴的加工工艺
在拟定主轴零件加工工艺过程时,应考虑下列共性问题。 1)加工阶段的划分 主轴加工通常以主要表面加工为主线,划分为三个阶段:粗加工阶 段,包括粗车各挡外圆、钻中心通孔等;半精加工阶段,包括半精车各 挡外圆及两端锥孔、精镗中心通孔等;精加工阶段,包括粗、精磨各挡 外圆或锥孔,其他次要表面适当穿插在各个阶段进行。各阶段的划分大 致以热处理为界。一般精度的主轴,精磨为最终工序。对于精密主轴, 还应有光整加工阶段。 2)定位基准的加工选择 轴类零件加工的定位基准,最常用的为两顶尖孔。采用两中心孔作 为定位基准,能最大限度地在一次安装中加工出多个外圆,且位臵精度 易于保证,又符合基准统一原则。 CA6140车床主轴属于空心主轴,在其加工过程中,作为定位基准 的中心孔将因钻出通孔而消失,因此必须交替使用中心孔和外圆表面作 为定位基面。为了在通孔加工以后还能使用中心孔作为定位基准,一般 都采用带中心孔的锥堵或锥套心轴
花键铣床YB6016 铣床X52 卧式车床 CA6140 万能外圆磨床M1432A
20
21
第3章 典型零件加工与加工方法
3.1 轴类零件加工
3.1.2 CA6140车床主轴的加工工艺
序 号
22
工序名称
粗精磨圆锥面
工序简图
加工设备
专用组合磨床
23
精磨Morse No.6内锥孔
主轴锥孔磨床
24
检查
按图样技术要求项目检查
第3章 典型零件加工与加工方法
3.2 圆柱齿轮加工
3.2.2 圆柱齿轮的机械加工工艺过程及工艺分析
2)齿坯加工 齿形加工前的齿轮加工称为齿坯加工。齿坯内孔、端面或外圆经常 作为定位、测量和装配的基准,所以齿坯的精度对整个齿轮的精度有着 重要的影响。 齿坯加工的主要内容包括齿坯的孔加工、端面和中心孔的加工(对 于轴类齿轮),以及齿圈外圆和端面的加工。轴类齿轮和套筒齿轮的齿 坯,加工过程和一般轴、套类零件基本相同,下面主要讨论盘类齿轮齿 坯的加工工艺方案。 齿坯的加工工艺方案主要取决于齿轮的轮体结构和生产类型。 ① 大批大量生产的齿坯加工。大批大量加工中等尺寸齿轮齿坯时, 多采用“钻—拉—多刀车”的工艺方案。 ② 成批生产的齿坯加工。成批生产齿坯时,常采用“车—拉—车” 的工艺方案。 ③ 单件小批生产的齿坯加工。单件小批生产齿轮时,一般齿坯的孔、 端面及外圆的粗、精加工都在通用车床上经过两次装夹完成。
序 号 工序名称 车大端锥孔(配Morse No.6锥堵);车前端圆 锥面及端面 工序简图 加工设备
12
卧式车床 C620 B
13
钻大端端面各孔
