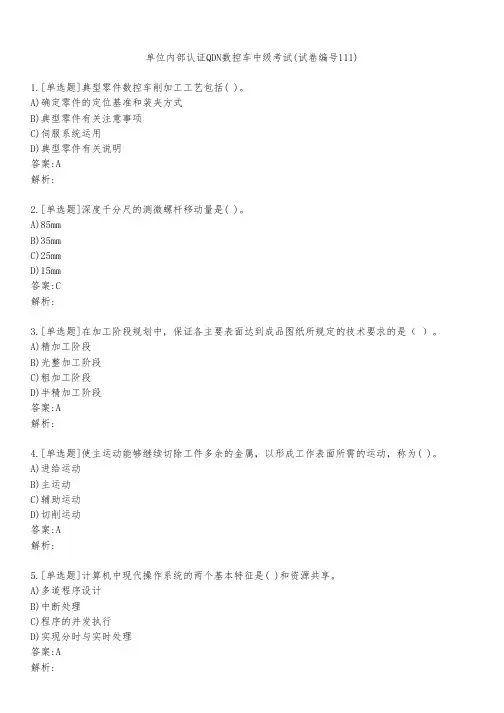

单位内部认证QDN数控车中级考试(试卷编号111)
单位内部认证QDN数控车中级考试(试卷编号111)1.[单选题]典型零件数控车削加工工艺包括( )。
A)确定零件的定位基准和装夹方式B)典型零件有关注意事项C)伺服系统运用D)典型零件有关说明答案:A解析:2.[单选题]深度千分尺的测微螺杆移动量是( )。
A)85mmB)35mmC)25mmD)15mm答案:C解析:3.[单选题]在加工阶段规划中，保证各主要表面达到成品图纸所规定的技术要求的是（ ）。
A)精加工阶段B)光整加工阶段C)粗加工阶段D)半精加工阶段答案:A解析:4.[单选题]使主运动能够继续切除工件多余的金属，以形成工作表面所需的运动，称为( )。
A)进给运动B)主运动C)辅助运动D)切削运动答案:A解析:5.[单选题]计算机中现代操作系统的两个基本特征是( )和资源共享。
A)多道程序设计B)中断处理C)程序的并发执行D)实现分时与实时处理6.[单选题]在相同切削速度下，钻头直径愈小，转速应( )。
A)愈高B)不变C)愈低D)相等答案:A解析:7.[单选题]刀尖半径补偿在( )固定循环指令中执行。
A)G71B)G72C)G73D)G70答案:D解析:8.[单选题]数控机床伺服系统以（ ）为控制目标。
A)加工进度B)位移量和速度量C)切削力D)切削速度答案:B解析:9.[单选题]基轴制的轴是配合的基准件，称为基准轴，其代号为( )。
A)oB)yC)hD)g答案:C解析:10.[单选题]内径千分尺测量孔径时，应直到在径向找出( )为止，得出准确的测量结果。
A)最小值B)平均值C)最大值D)极限值答案:A解析:B)虚线C)点画线D)细实线答案:A解析:12.[单选题]在FANUC车削系统中，G92是( )指令。
A)设定工件坐标B)外圆循环C)螺纹循环D)相对坐标答案:C解析:13.[单选题]选择加工表面的设计基准为定位基准的原则称为( )。
A)基准重合B)自为基准C)基准统一D)互为基准答案:A解析:14.[单选题]在形状公差中，符号"－"是表示( )。
毕业设计(论文)-典型轴类零件数控加工工艺设计
毕业设计论文题目：典型轴类零件数控加工工艺设计系别：学生姓名：专业班级：学号：指导教师：年月日独创性声明本人声明所呈交的毕业论文是我个人在导师指导下进行的研究工作及取得的成果。
尽我所知，除文中已经标明引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写过的研究成果。
对本文的研究做出贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律结果由本人承担。
论文作者签名：日期：年月日毕业论文版权使用授权书本毕业论文作者完全了解学校有关保留、使用毕业论文的规定，即：学校有权保留并向有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权郑州职业技术学院要以将本论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本论文。
保密□，在________年解密后适用本授权书.本论文属于不保密□。
（请在以上方框内打“√”）毕业论文作者签名：指导教师签名：日期：年月日日期：年月日摘要随着制造业的发展，数控加工中心的应用越来越广泛，数控加工及编程人才逐渐成为企业的抢手人才。
该课题针对平面凸轮轮廓的加工，通过分析零件图样，确定工艺方案，设计和选择夹具，及进行较为复杂的数学处理，初步确定了加工方法。
再根据工艺方案的选择来设计加工工序卡，确定走刀路线图，编写零件加工程序。
课题针对平面凸轮的加工过程综合数控加工的各方面知识，使我们能够在毕业之前，走上工作岗位之前，熟练掌握数控加工中心的基本操作，为我们将来更好的从事数控行业打下坚实的基础，该课题具有意义。
关键词：数控;轴;加工工艺目录摘要........................................................... 第一章绪论. (1)1、数控车床在国内的使用情况 (1)2、课题介绍 (1)第二章总体设计 (2)1、分析零件图 (2)2、轴的数控车削加工工艺分析 (2)．零件图纸分析 (2)．确定加紧方案 (3)．确定刀具并对刀 (3)．制定加工方案 (3)．确定切削用量 (3)3、工序卡的编制 (4)4、加工实体——用软件加工出的走刀路线轨迹及加工实体 (4)4.1.使用mastercam软件画出零件图 (4)4.2.仿真加工轨迹 (5)致谢..................................................... （９）参考文献................................................ （１０）第一章绪论1、数控车床在国内的使用情况数控机床是采用了数控技术的机床，数控车床是当前使用最广泛的数控机床之一，主要用于加工精度要求高，表面粗糙度好、轮廓形状复杂的轴类、盘类等回转体零件。
典型零件数控加工工艺分析实例
说明：表格中刀尖半径和备注栏可以不要；25×25 指车刀刀柄的截面尺寸。
（5）切削用量选择
一般情况下，粗车：恒转速 n=800r/min 恒线速 v=100m/min
进给量 f=0.2mm/r 以下
vf=120m/min
背吃刀量 ap=2mm 以下
精车：恒转速 n=1100r/min 恒线速 v=150m/min
以零件右端面和中心轴作为 坐标原点建立工件坐标系。
根据零件尺寸精度及技术要 求，零件从右向左加工，将粗、 精加工分开来考虑。
加工工艺顺序为：车削右端面→复合型车削固定循环粗、精加工右端需要加工的所有轮 廓（粗车Φ44、Φ40.5、Φ34.5、Φ28.5、Φ22.5、Φ16.5 外圆柱面→粗车圆弧面 R14.25→ 精车外圆柱面Φ40.5→粗车外圆锥面→粗车外圆弧面 R4.75→精车圆弧面 R14→精车外圆锥 面→精车外圆柱面Φ40→精车外圆弧面 R5）。 （4）选择刀具
所选定刀具参数如表 1－2 所示。 说明：铣削内、外轮廓时，铣刀直径受槽宽限制，可选择φ6 的立铣刀；精铰的量通常 小于 0.2mm；刀刃和长度通常要比切削的深度大。 5.切削用量选择 一般情况下，粗铣：恒转速 n=600r/min
进给量 f=180mm/min 以下 背吃刀量 ap=5mm 以下 精车：恒转速 n=800r/min 进给量 f=120mm/min 以下
零件的底面和外部轮廓已经加工，本工序是在铣床上加工槽与孔。 1.零件图分析
凸轮内外轮廓由直线和圆弧组成。凸轮槽侧面和
20
0.021 0
、
12
0.018 0
两个内孔尺寸精
度要求较高，表面粗糙度要求也较高，Ra1.6；内孔
20
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四川工程职业技术学院
课时授课教案
/ 学年第期课程名称：数控加工工艺
授课班级：（三专）数控01-1、2
授课时间：第周星期第节
课题：典型零件的数控车削加工工艺
教学目的：了解典型零件的特点
掌握典型零件的工艺路线
掌握典型零件的进给路线设计
重点、难点：
加工工艺分析
使用教具：课件
课后作业： 1
课后记录：
年月日
授课主要内容
一、轴类零件的数控车削工艺 1． 模具芯轴的车削工艺 图示是模具芯轴的零件简图。
零件的径向尺寸公差为±0.01mm ，角度公差为±0.1°，材料为45钢。
毛坯尺寸为φ66mm ×100 mm ，批量 30件。
加工方案如下：
工序1 用三爪卡盘夹紧工件一端，加工φ64×38柱面并调头打中心孔。
工序2 用三爪卡盘夹紧工件φ64一端，另一端用顶尖顶住。
加工φ64×62柱
面，如图所示。
工序3 ①钻螺纹底孔；②精车φ20表面，加工14°锥面及背端面；③攻螺纹，如图所示。
工序4 加工SR19.4圆弧面、φ26圆柱面、角15°锥面和角15°倒锥面，装夹方式如图所示。
工序4的加工过程如下：
l ）先用复合循环若干次一层层加工，逐渐靠近由E —F —C —H —I 等基点组成的回转面。
后两次循环的走刀路线都与B —C 一D —E —F —C —H —I —B 相似。
完成粗加工后，精加工的走刀路线是B —C —D —E —F —G —H —I 一B ，如图所示。
2）再加工出最后一个15°的倒锥面，如图所示。
模具芯轴零件简图
工序2加工示意图 工序3加工示意图
二、轴套类零件数控车削加工工艺
下面以图所示轴承套为例，介绍数控车削加工工艺（单件小批量生产），所用机床为CJK6240。
1．零件图工艺分析
该零件表面由内外圆柱面、内圆锥面、顺圆弧、逆圆弧及外螺纹等表面组成，其中多个直径尺寸与轴向尺寸有较高的尺寸精度和表面粗糙度要求。
零件图尺寸标注完整，符合数控加工尺寸标注要求；轮廓描述清楚完整；零件材料为45钢，切削加工性能较好，无热处理和硬度要求。
通过上述分析，采取以下几点工艺措施：
1）零件图样上带公差的尺寸，因公差值较小，故编程时不
必取其平均值，而取基本尺寸即可。
2）左、右端面均为多个尺寸的设计基准，相应工序加工前，应该先将左、右端面车出来。
3）内孔尺寸较小，镗1﹕20锥孔、φ32孔及15°斜面时需掉头装夹。
2．确定装夹方案
内孔加工时以外圆定位，用三爪自动定心卡盘夹紧。
加工外轮廓时，为保证一次安装加工出全部外轮廓，需要设一圆锥心轴装置，用三爪卡盘夹持心轴左端，心
工序4加工示意图之一 工序4加工示意图之二
轴承套零件图
轴右端留有中心孔并用尾座顶尖顶紧以提高工艺系统的刚性。
3．确定加工顺序及走刀路线
加工顺序的确定按由内到外、由粗到精、由近到远的原则确定，在一次装夹中尽可能加工出较多的工件表面。
结合本零件的结构特征，可先加工内孔各表面，然后加工外轮廓表面。
由于该零件为单件小批量生产，走刀路线设计不必考虑最短进给路线或最短空行程路线，外轮廓表面车削走刀路线可沿零件轮廓顺序进行。
4．刀具选择
将所选定的刀具参数填入表轴承套数控加工刀具卡片中，以便于编程和操作管理。
轴承套数控加工刀具卡片
选r K ＝55°。
5．切削用量选择
根据被加工表面质量要求、刀具材料和工件材料，参考切削用量手册或有关资料选取切削速度与每转进给量，计算结果填入表6-8工序卡中。
外轮廓车削装夹方案 外轮廓加工走刀路线
背吃刀量的选择因粗、精加工而有所不同。
粗加工时，在工艺系统刚性和机床功率允许的情况下，尽可能取较大的背吃刀量，以减少进给次数；精加工时，为保证零件表面粗糙度要求，背吃刀量一般取0.l~0.4 mm较为合适。
6．数控加工工艺卡片拟订
将前面分析的各项内容综合成如表所示的数控加工工艺卡片。
轴承套数控加工工序卡。
