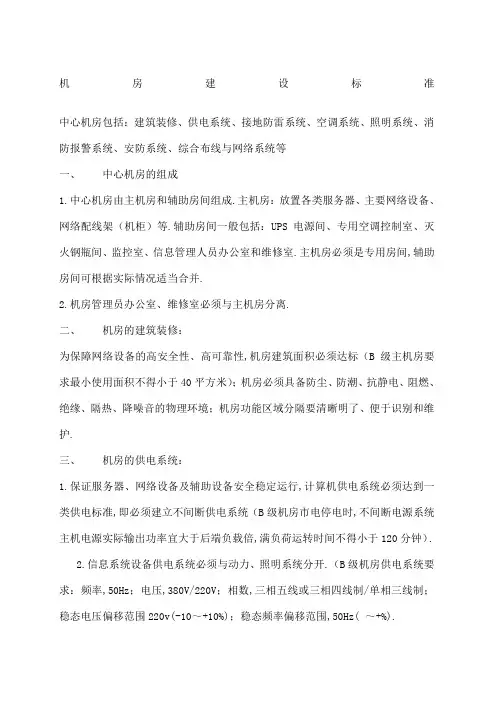

通信机房建设标准

通信机房建设标准 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
机房建设标准
中心机房包括：建筑装修、供电系统、接地防雷系统、空调系统、照明系统、消防报警系统、安防系统、综合布线与网络系统等
一、中心机房的组成
1.中心机房由主机房和辅助房间组成。

主机房：放置各类服务器、主要网络设备、网络配线架（机柜）等。

辅助房间一般包括：UPS电源间、专用空调控制室、灭火钢瓶间、监控室、信息管理人员办公室和维修室。

主机房必须是专用房间，辅助房间可根据实际情况适当合并。

2.机房管理员办公室、维修室必须与主机房分离。

二、机房的建筑装修：
为保障网络设备的高安全性、高可靠性，机房建筑面积必须达标（B级主机房要求最小使用面积不得小于40平方米）；机房必须具备防尘、防潮、抗静电、阻燃、绝缘、隔热、降噪音的物理环境；机房功能区域分隔要清晰明了、便于识别和维护。

三、机房的供电系统：
1.保证服务器、网络设备及辅助设备安全稳定运行，计算机供电系统必须达到一类供电标准，即必须建立不间断供电系统（B级机房市电停电时，不间断电源系统主机电源实际输出功率宜大于后端负载倍，满负荷运转时间不得小于120分钟）。

2.信息系统设备供电系统必须与动力、照明系统分开。

（B级机房供电系统要求：频率，50Hz；电压，380V/220V；相数，三相五线或三相四线制/单相三线制；稳态电压偏移范围220v(-10～+10%)；稳态频率偏移范围,50Hz( ～+%)。

3.电力布线要求：机房UPS电源要采用独立双回路供电，输入电流应符合UPS输入端电流要求；将市电不稳定性对机房产生的影响降低到最低；静电地板下的供电线路置于管内，分支到各用电区域，向各个用电插座分配电力，防止外界电磁干扰系统设备；线路上要有标帖表明去向及功能，保证维修方便、操作灵活。

四、机房的接地、防雷系统：
1.机房内各个系统都有独自的接地要求，按功能分有交流工作地、安全保护地、静电地、屏蔽地、直流地、防雷地等。

2.中心机房的接地系统：必须安装室外的独立接地体；直流地，防静电地采用独立接地；交流工作地、安全保护地采用电力系统接地；不得共用接地线缆，所有机柜必须接地。

（B级机房系统交流工作地的接地电阻不应大于4欧姆；安全保护地的接地电阻不应大于4欧姆；防雷保护地的接地电阻不应大于4欧姆；直流地，防静电地接地电阻不应大于1欧姆；实际接地要求按照计算机设备具体要求确定）。

3.机房防雷体系：主要包括建筑物内、外两层防护措施和机房进出线防护措施。

外部防护主要由建筑物自身防雷系统来承担；所有由室外直接接入机房金属信息线缆，必须作防浪涌处理；铠装光纤金属保护层进行可靠接地；所有弱电线缆不裸露于外部环境；弱电桥架使用扁铜软线带跨接，进行可靠接地；机房电源系统至少二极防浪涌处理；重要负载末端防浪涌处理。

五、机房的空调系统：
通过该系统保持机房内相对稳定的温度和湿度，使机房内的各类设备保持良好的运行环境，确保系统可靠、稳定运行。

（B级机房空调系统要求：全年温度，18～
25℃；相对湿度，35～65% ；温度变化率，＜10℃/h；并不得结露）。

市局中心机房必须采用专业空调，备份用的可采用民用空调
六、机房的照明系统
保持机房内良好的光线照度，方便机房管理员管理维护。

（B级机房要求：正常照明时，计算机机房在距地面处，照度不应低于300 勒克斯，基本工作间和第一类辅助房间不低于200 勒克斯）。

机房必须有应急照明系统，由专线或电池供电，应急照明灯具的完好率应保证达100%
七、机房的消防报警系统：
1.机房的物理环境：机房的结构、材料、配置设施必须满足保温、隔热、防火等要求。

2.机房要有：温感、烟感、报警器等装置和消防设备、设施（必须采用气体灭火剂，严禁使用干粉和泡沫灭火剂）。

3.机房要有防水害措施，确保机房安全运行（机房一般都配备恒温湿装置，所以在一般情况下禁止使用冷、暖气系统，如已使用则必须对系统给排水管道采取严格的防漏及补救措施）。

八、机房的安防系统
由实时监视摄像系统和其它安全设施组成，全方位监控机房总体运行状况。

九、机房的综合布线与网络系统
1.工商机房的综合布线是开放式结构，要能支持电话、文字、图像和视频等各种应用，并能够满足所支持的数据系统的传输速率要求。

2.网络必须达到百兆网标准，有条件的可以实施千兆网。

3.有主干线路或新建综合布线系统的，主干线路要有冗余。

4.布线系统中所有的电缆、光缆、信息模块、接插件、配线架、机柜等在其被安装的场所均要容易被识别，线缆布设整齐，布线中的每根电缆、光缆、信息模块、配线架和端点要指定统一的标识符，电缆在两端要有标注；保证维修方便、操作灵活。
