常用运算放大器参数
常用运放完美参数
MA327 高精度运算放大器
增益带宽积GB=30MHz；转换速率15V/μs；噪声2.5nV/(Hz^1/2)(1kHZ)；温度漂移0.5μV/℃；±40V偏置电流25μA；转换速率200V/μs；噪声14nV/(Hz^1/2)(1kHZ)；消耗电流380μA；±20V电源。
LT1055 高速JFET输入运算放大器
输入失调电压50μV；温度漂移1.2μV/℃；偏置电流10pA；增益带宽5MHz；转换速率13V/μs；噪声14nV/(Hz^1/2)(1kHZ)；消耗电流2.8m A；±20V电源；差模输入电压±40V；共模输入电压±20V。
LM709 通用运算放大器
输入失调电压600μV；温度漂移1.8μV/℃；偏置电流100nA；消耗电流2.3mA；±18V电源；差模输出电源±5V，共模输出电源±10V，类似型号：MC1709、μA709、CF709。
LM7121 电压反馈放大器
或5.0～36V电源；单位增益带宽175MHz；带宽235MHz；电源电流为5.3mA。转换速率1300V/μs；输入失调电压0.9mV；输入偏置电流5.2μA；共模输入电阻10MΩ；差模输入电阻3.4MΩ；-PSRR=81dB ,CMRR=93dB； +PSRR=86dB。
LM386 音频功率放大器
工作电压范围4~12V或5～18V；静态电流4mA；电压增益20～200；基准接地输入；低失真。
LM387/ LM387A 前置放大器
工作电压范围9~30V (LM387)或9～40V(LM387A)；输入噪声为0.8mV (LM387)、0.65mV (LM387A)；开环增益104dB；电源抑制比110dB；输入电压摆幅（VCC-2VP-P）；单位增益带宽为15MHz；功率带宽为75kHZ，20Vpp。
运算放大器的主要参数
运算放大器的主要参数运算放大器的性能可用一些参数来表示。
为了合理地选用和正确地使用运算放大器，必需了解各主要参数的意义。
（1）最大输出电压能使输出电压和输入电压保持不失真关系的最大输出电压，称为运算放大器的最大输出电压。
F007集成运算放大器的最大输出电压约为。
（2）开环电压放大倍数在运算放大器的输出端与输入端之间没有外接电路时所测出的差摸电压放大倍数，称为开环电压放大倍数。
越高，所构成的运算电路越稳定，运算精度也越高。
一般约为，即80~140dB。
（3）输入失调电压抱负的运算放大器，当输入电压(即把两输入端同时接地)时，输出电压。
但在实际的运算放大器中，由于制造中元件参数的不对称性等缘由，当输入电压为零时，。
反过来说，假如要，必需在输入端加一个很小的补偿电压，它就是输入失调电压。
一般为几毫伏，明显它愈小愈好。
（4）输入失调电流输入失调电流是指输入信号为零时，两个输入端静态基极电流之差，即。
一般在零点零几微安级，其值愈小愈好。
（5）输入偏置电流输入信号为零时，两个输入端静态基极电流的平均值，称为输入偏置电流，即。
它的大小主要和电路中第一级管子的性能有关。
这个电流也是愈小愈好，一般在零点几微安级。
（6）共模输入电压范围运算放大器对共模信号具有抑制的性能，但这共性能是在规定的共模电压范围内才具备。
如超出这个电压，运算放大器的共模抑制性能就大为下降，甚至造成器件损坏。
以上介绍了运算放大器的几个主要参数的意义，其他参数(如差模输入电阻、差模输出电阻、温度漂移、共模抑制比、静态功耗等)的意义是可以理解的，就不一一说明白。
总之，集成运算放大器具有开环电压放大倍数高、输入电阻高(几兆欧以上)、输出电阻低(约几百欧)、漂移小、牢靠性高、体积小等主要特点，所以它已成为一种通用器件，广泛而敏捷的地运用于各个技术领域中。
在选用集成运算放大器时，就像选用其他电路元件一样，要依据它们的参数说明，确定适用的型号。
运算放大器常见参数解析
运算放大器常见参数解析运算放大器是一种功率放大器，可以将输入电压放大到更大的输出电压，同时保持输入电压与输出电压之间的线性关系。
在电子设备与电路中广泛应用，例如音频放大器、通信系统等。
下面将对运算放大器的常见参数进行解析。
1.增益(Av)：运算放大器的增益即输出电压与输入电压之间的比值，通常用一个数字表示。
增益越大，输出信号放大倍数就越高。
运算放大器通常有固定增益和可调增益两种类型。
2. 输入偏置电压(Vos)：运算放大器的输入端有一个微小的直流偏置电压，即输入电压接近于零时实际电压。
输入偏置电压可以引起输出偏置电压，影响放大器的性能。
常见解决方法是使用一个偏置调零电路来降低输入偏置电压。
3.输入偏置电流(Ib)：运算放大器的输入端也有一个微小的直流偏置电流。
输入偏置电流过大会引起伪输出电压，并对信号放大造成影响。
输入偏置电流可以通过使用PN结和电流源进行补偿。
4. 输入电阻(Rin)：输入电阻是指运算放大器输入端对外部电路的等效电阻。
输入电阻越大，输入电压的损失就越小，维持输入信号的原始性。
输入电阻对应于差模模式和共模模式。
5.带宽(BW)：运算放大器的带宽是指输出信号能够跟随输入信号的频率范围。
带宽越高，放大器能够处理更高频率的信号。
带宽可以通过增加放大器的带宽限制元件来提高。
6. 输出电阻(Rout)：输出电阻是指运算放大器输出端对外部电路的等效电阻。
输出电阻影响着输出电压的稳定性和与外部电路的匹配性。
输出电阻越小，输出电压与负载电阻的影响就越小。
7.摆幅(Av)：摆幅是指运算放大器能够提供的最大输出电压幅值。
摆幅取决于供电电源电压和运算放大器内部极限电压。
摆幅越大，放大器能够输出的电压范围就越广。
8.直流增益(Ao)：直流增益是指运算放大器在输入信号频率为零时的增益。
直流增益可以决定运算放大器的静态精度，即输出电压与输入电压之间的比值。
9.共模抑制比(CMRR)：共模抑制比是指运算放大器对共模信号的压制能力。
运算放大器的参数
运算放大器的参数运算放大器（Op-amp）是一种电子元件，具有高放大度、高输入阻抗和低输出阻抗等特性。
它的性质可以通过一系列参数来描述，这些参数包括：放大倍数、输入电阻、输出电阻、共模抑制比、带宽等，下面我们将逐一介绍它们的意义和作用。
1、放大倍数放大倍数是指在没有反馈的情况下，运算放大器输出电压与输入电压之间的比值。
放大倍数可以表示为Av，其单位为V/V（伏特/伏特）。
一个典型的运算放大器的放大倍数可以高达10万倍，相比之下，普通的放大器通常只有100-1000倍的放大倍数。
放大倍数在运算放大器的设计和使用中起着至关重要的作用，它决定了运算放大器的放大能力。
因此，放大倍数也是评价运算放大器性能的重要参数之一。
2、输入电阻输入电阻是运算放大器输入端的电阻。
在使用运算放大器时，有时需要对电路输入信号进行一些特殊的处理，如滤波、放大等等。
此时输入电阻就是一个很关键的参数，它决定了输入信号是否能够准确地被引入运算放大器中。
输入电阻通常用Rin表示，其单位为欧姆（Ω），一般情况下，运算放大器的输入电阻在百万至千万的范围内，因此，它的输入阻抗非常高，对于输入信号来说，它的影响非常小。
所以，输入电阻也被称为“高阻输入”。
3、输出电阻输出电阻是运算放大器输出端的电阻。
输出电阻可以理解为运算放大器内部电路的内部电阻。
输出端电阻通常用Ro表示，单位为欧姆（Ω）。
运算放大器的输出电阻对于电路的使用有着重要的意义，它决定了能否输出一个强有力的信号。
当负载电路阻值很大的时候，输出电阻才能够填补电路的空隙，否则，信号源的输出电平无法被放大到期望的水平4、共模抑制比共模抑制比是衡量运算放大器对共模干扰的抑制能力的参数。
共模抑制比可以理解为运算放大器内部电路在处理共模信号时，处理能力与处理差分信号时的处理能力之比。
在运算放大器的工作中，由于接触共模信号所产生的电荷、辐射和传导噪声、地线反射等引起的共模干扰是不可避免的。
而共模抑制比可以有效地抑制这些噪声干扰，使得运算放大器输出的信号不会因为共模信号干扰而失真。

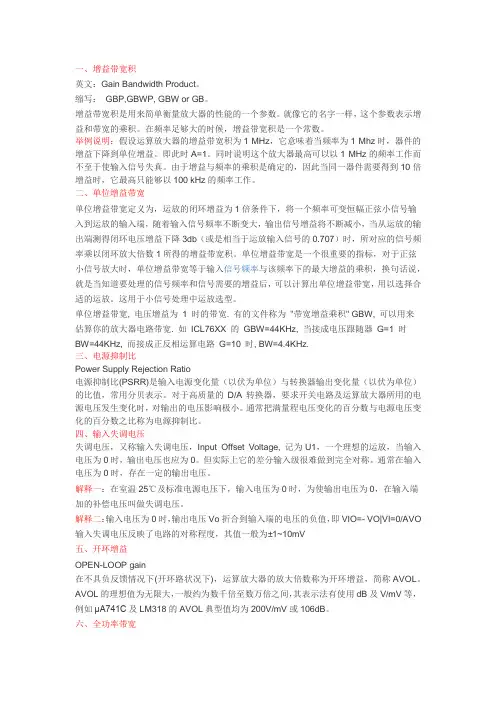

运算放大器参数
一、增益带宽积英文：Gain Bandwidth Product。
缩写：GBP,GBWP, GBW or GB。
增益带宽积是用来简单衡量放大器的性能的一个参数。
就像它的名字一样，这个参数表示增益和带宽的乘积。
在频率足够大的时候，增益带宽积是一个常数。
举例说明：假设运算放大器的增益带宽积为1 MHz，它意味着当频率为1 Mhz时，器件的增益下降到单位增益。
即此时A=1。
同时说明这个放大器最高可以以1 MHz的频率工作而不至于使输入信号失真。
由于增益与频率的乘积是确定的，因此当同一器件需要得到10倍增益时，它最高只能够以100 kHz的频率工作。
二、单位增益带宽单位增益带宽定义为，运放的闭环增益为1倍条件下，将一个频率可变恒幅正弦小信号输入到运放的输入端，随着输入信号频率不断变大，输出信号增益将不断减小，当从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）时，所对应的信号频率乘以闭环放大倍数1所得的增益带宽积。
单位增益带宽是一个很重要的指标，对于正弦小信号放大时，单位增益带宽等于输入信号频率与该频率下的最大增益的乘积，换句话说，就是当知道要处理的信号频率和信号需要的增益后，可以计算出单位增益带宽，用以选择合适的运放。
这用于小信号处理中运放选型。
单位增益带宽, 电压增益为1 时的带宽. 有的文件称为"带宽增益乘积" GBW, 可以用来估算你的放大器电路带宽. 如ICL76XX 的GBW=44KHz, 当接成电压跟随器G=1 时BW=44KHz, 而接成正反相运算电路G=10 时, BW=4.4KHz.三、电源抑制比Power Supply Rejection Ratio电源抑制比(PSRR)是输入电源变化量（以伏为单位）与转换器输出变化量（以伏为单位）的比值，常用分贝表示。
对于高质量的D/A转换器，要求开关电路及运算放大器所用的电源电压发生变化时，对输出的电压影响极小。
运放参数详解超详细
运放参数详解超详细运放，全称为运算放大器，是一种主要用于电子设备中的放大电路。
它能够接收输入信号并在输出端放大，以达到放大信号的效果。
运放广泛应用于放大、滤波、积分、微分、求和、差分等电路中，是现代电子电路中不可或缺的元件之一在使用运放时，需要了解一些重要的参数，这些参数将影响到运放的性能和应用。
下面将详细介绍一些常见的运放参数：1.增益：增益指的是输入信号经过运放放大后的输出信号与输入信号之间的比例关系。
增益可以是小信号增益，即输入信号幅度相对较小的情况下的增益；也可以是大信号增益，即输入信号幅度较大的情况下的增益。
通常使用dB（分贝）来表示增益大小。
2.带宽：带宽是指运放能够正确放大的频率范围。
在带宽之外的信号将会被放大产生失真。
带宽通常以Hz（赫兹）表示，常见的运放带宽为几百kHz到几GHz。
3.输入电阻：输入电阻指的是运放输入端的电阻阻抗。
输入电阻越大，表示输入信号的损耗越小，输出信号与输入信号之间的电压差会更小。
输入电阻一般以欧姆（Ω）表示。
4.输出电阻：输出电阻指的是运放输出端的电阻阻抗。
输出电阻越小，表示运放输出信号的能力越强，能够驱动更大的负载。
输出电阻一般以欧姆（Ω）表示。
5.失调电流：失调电流是指运放输入端的两个输入电流之间的差异。
失调电流越小，表示运放的两个输入端能够更好地匹配，从而减小了对输入信号的失真。
失调电流一般以安培（A）表示。
6.偏置电压：偏置电压是指运放两个输入端相对于公共模式电压的偏差。
偏置电压越小，表示运放能够更好地接近理想运算放大器模型，减小了对输入信号的失真。
偏置电压一般以伏特（V）表示。
7.输出偏置电压：输出偏置电压是指运放输出端相对于公共模式电压的偏差。
输出偏置电压越小，表示运放输出信号更加准确，能够更好地匹配输入信号。
输出偏置电压一般以伏特（V）表示。
8.运放噪声：运放噪声是指运放输出信号中存在的由运放本身引起的随机噪声。
运放噪声分为输入噪声和输出噪声，通常以nV/√Hz（纳伏特/根赫兹）表示。
运算放大器的主要参数
02
输出参数
输出阻抗
总结词
输出阻抗是运算放大器的一个重要参数，它决定了放大器输出信号的损失程度。
详细描述
输出阻抗定义为运算放大器输出端的电阻抗，它反映了放大器对输出信号的阻碍作用。输出阻抗越大 ，信号在输出端的损失越大，信号保真度越低。因此，在选择运算放大器时，应尽量选择具有较低输 出阻抗的型号，以减小信号损失。
03
直流参数
直流增益
总结词
直流增益是运算放大器的重要参数，表示放大器对直流信号的放大能力。
详细描述
直流增益是指在直流条件下，输出电压与输入电压的比值，通常用分贝或倍数表 示。它是衡量运算放大器放大能力的重要指标，一般要求具有较高的增益值。
输入失调电压
总结词
输入失调电压是运算放大器的静态参数，表 示输入端在没有输入信号时，由于内部晶体 管的不对称性所产生的电压差。
详细描述
电源电流是衡量运算放大器功耗的重要参数，它反映了 运算放大器在正常工作状态下对电源的负载能力。较小 的电源电流意味着较低的功耗和发热，有助于提高运算 放大器的可靠性。在选择运算放大器时，应考虑其电源 电流与系统电源的负载能力相匹配。
功耗
总结词
功耗是运算放大器在工作过程中消耗的能量，通常以瓦特（W）为单位表示。
运算放大器的主要参数
目录
• 输入参数 • 输出参数 • 直流参数 • 交流参数 • 电源参数
01
输入参数
输入偏置电流
总结词
输入偏置电流是运算放大器在无输入信号时，输入端的直流 电流。
详细描述
输入偏置电流表示运算放大器在静态时，输入端的直流电流 大小。它反映了运算放大器输入级的直流状态。输入偏置电 流的大小会影响运算放大器的精度和线性度，因此在实际应 用中需要对其进行精确控制。
运放性能参数详解大全
运放参数解析定义全一、单位增益带宽GB单位增益带宽定义为：运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）所对应的信号频率。
单位增益带宽是一个很重要的指标，对于正弦小信号放大时，单位增益带宽等于输入信号频率与该频率下的最大增益的乘积，换句话说，就是当知道要处理的信号频率和信号需要的增益后，可以计算出单位增益带宽，用以选择合适的运放。
这用于小信号处理中运放选型。
二、运放的带宽是表示运放能够处理交流信号的能力对于小信号，一般用单位增益带宽表示。
单位增益带宽，也叫做增益带宽积，能够大致表示运放的处理信号频率的能力。
例如某个运放的增益带宽=1MHz，若实际闭环增益=100，则理论处理小信号的最大频率1MHz/100=10KHz。
对于大信号的带宽，即功率带宽，需要根据转换速度来计算。
对于直流信号，一般不需要考虑带宽问题，主要考虑精度问题和干扰问题。
1、运放的带宽简单来说就是用来衡量一个放大器能处理的信号的频率范围，带宽越高，能处理的信号频率越高，高频特性就越好，否则信号就容易失真，不过这是针对小信号来说的，在大信号时一般用压摆率（或者叫转换速率）来衡量。
2、比如说一个放大器的放大倍数为n倍，但并不是说对所有输入信号的放大能力都是n倍，当信号频率增大时，放大能力就会下降，当输出信号下降到原来输出的0.707倍时，也就是根号2分之一，或者叫减小了3dB，这时候信号的频率就叫做运放的带宽。
3、当输出信号幅度很小在0.1Vp-p以下时，主要考虑增益带宽积的影响。
就是Gain Bandwidth=放大倍数*信号频率。
当输出信号幅度很大时，主要考虑转换速率Sr的影响，单位是V/uS。
在这种情况下要算功率带宽，FPBW=Sr/2πVp-p。
也就是在设计电路时要同时满足增益带宽和功率带宽。
三、运放关于带宽和增益的主要指标以及定义1、开环带宽：开环带宽定义为，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得开环电压增益从运放的直流增益下降3db（或是相当于运放的直流增益的0.707）所对应的信号频率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用运算放大器，参数和选型
通用廉价运算放大器。
这些廉价的运放除OP07用于直流外，其它的一般不用于直流电路。
1．OP07，这是在各类文章中用得最多的运放，国产型号F07，低漂移，低噪声，增益带宽积不到1MHZ，其中以MAXIM的OP07AJ的品质最好。
特别适用于直流放大，对带宽要求不高的
场合，价格便宜。
工业级的OP07性能超好，但是很贵（100块以上）。
2．LM324，廉价的四路运放，增益带宽积1MHZ，开环直流增益100DB，适合低电压场合，音
频场合也用，最主要优势是便宜。
工业级的用LM124代替，LM124在广普屯的报价是14块一
只，性能不错的，很难烧坏。
3．TL084,廉价4运放。
4．LM741，增益带宽积1MHZ，适合小信号交流放大，输出能力较小
5．LM1458，廉价的双路运放，实际是两个LM741封装在一起，和LM741一样基本上要被淘汰了，双运放的场合用TL084代替就行了。
宽带运算放大器。
适合于交流放大，这类运放的直流漂移一般较大。
1．NE5532，增益带宽积10MHZ，输出电流50mA，输出阻抗低，适合于要求较高的交流放大场合，总线驱动，信号驱动等。
双运放。
2．NE5534,增益带宽积10MHZ，比NE5532摆率高，开环放大倍数大些。
单运放，带调整。
3．OP27，OP37，高速宽带运算放大器，增益带宽积40MHZ，摆率高，适合于10MHz以下的交流小信号放大。
常用廉价仪表放大器。
这两种都是很便宜的，性能也不错。
1．AD620，20多元一只
2．INA128，稍贵，都是工业级。
极品运放
1．OPA2227，双路运放，增益带宽积10MHZ，极低噪声和极低漂移，开环增益140DB以上，输出能力50mA，全部为工业级，具有极好的直流和交流特性，自带保护，基本上不会烧坏，为我至今见过的最好的运放，可以使用于
1MHz以下的各种场合，广普屯没有卖的，建议订货，24块钱一只。
2．OPA4227，性能和OPA2227相同，四路运放。
