JGD280同步控制器使用说明书
环希工业280说明书_图文(精)
F28第四单元反馈比例0.20
F29第五单元反馈比例0.20
F30第六单元反馈比例0.20F31第七单元反馈比例0.20F32
第八单元反馈比例
0.20
F33
外部主给定G1信号类型
0:0~20mA 1:0~10V 2:4~20mA
1
F34
三.启停控制
本机的启停由RS(2号端子控制,经处理后由继电器(54,55,56号端子输出统一的启停信号。
输入与输出的不同见右图。由于升降速控制的作用,在RS发出停车信号后,并不立即停止继电器输出信号,而是控制整机降速至最低限速(F42给定下限后,全机统一取消运行信号,图中A区。由于上述原因,建议客户不要采用同步器断电的方式来控制启停。
内部主给定预置值
范围0.00~10.00
5.00V
F35速度上升时间速度上升、下降时间指主给定从0V升到10V所需时间。
范围0.1~5.9秒,10~100秒10秒F36
速度下降时间
10秒
F37显示比例显示内容=F37×(F38指定内容
当F38=17~24时显示反馈值,反馈值的显示比例始终为一,此时F37值无效。
内部主给定的预置值设定有三种方式:
1:最近一次操作的结果(可以是断电前的; 2:启停端子ON时装入预置值(F34; 3:启停端子OFF时装入预置值(F34。
二.升降速控制
静态的同步控制是易实现的,同步的关键是动态同步。本机对主给定进行升降速时间控制以实现动态同步。主给定值并不直接作用于各个单元,而是通过升降速时间控制环节后作用到每个单元。如用电位器做主给定其表现就是旋电位器停顿时调速并不立即停止,升降速时间设置得越长,这个感觉越明显。
控制器使用说明书
第 1 页 共16页控制器使用说明书第1章 产品安装1.1 产品规格电机最大转速：5000 r/min；电源电压：AC 220±20% V；电源频率：50Hz/60Hz；最大输出功率：550W；最大电机转矩：3Nm。
1.2 脚踏板的安装将脚踏板①用自攻螺丝紧固在台板②下适当位置（直驱伺服电动机③和控制箱④已固定安装在缝纫机机头⑤上）, 并将脚踏板连杆⑥两端分别于脚踏板①和踏脚板⑦连接。
图1-1 直驱一体机控制器安装示意图：踏脚板的安装位置尽量保证踏脚板连杆处于垂直状态，可以使操作工踩踏板是更加舒适灵活。
· 在使用本产品之前，请先阅读《产品说明书》及所搭配的缝纫机机械说明书。
· 本产品必须由接受过专业培训的人员来安装或操作。
·请尽量远离电弧焊接设备，以免产生的电磁波干扰本控制器而发生误动作。
· 请不要在室温45°以上或者0°以下的场所使用。
· 请不要在湿度30%以下或者95%以上或者有露水和酸雾的场所使用。
· 安装控制箱及其他部件时，请先关闭电源并拔掉电源插头。
· 为防止干扰或漏电事故，请做好接地工程，电源线的接地线必须牢固的方式与大地有效连接。
· 所有维修用的零部件，须由本公司提供或认可，方可使用。
· 在进行任何保养维修动作前，必须关闭电源并拔掉电源插头。
控制箱里有高压危险，必须关闭电源一分钟后方可打开控制箱。
· 本手册中标有 符号之处为安全注意点，必须注意并严格遵守，以免造成不必要的损害。
安全事项第 2 页 共16页1.3 接口插头的连接将脚踏板及机头的各连接插头安插到控制器后面对应的插座上，各插座名称如图1-2所示。
连接好，请检查一下插头是否插牢。
图1-2 控制器接口示意图① 脚踏板；②抬压脚电磁铁接口；③机头电磁铁线插口；④机头照明灯接口（黑色）；图1-3 控制器接口定义：使用正常的力量插不进去时，请检查插头与插座是否匹配，插入方向或针的方向是否正确！照明灯接口和抬压脚电磁铁接口都是1*2的接口，机头照明灯接口使用黑色接口，请注意区分。
JGD280同步控制器使用说明书

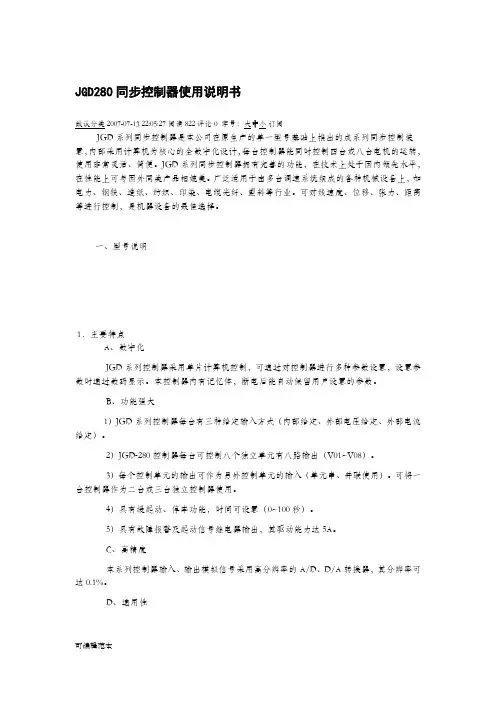

JGD280同步控制器使用说明书默认分类 2007-07-13 22:05:27 阅读822 评论0 字号：大中小订阅JGD系列同步控制器是本公司在原生产的单一型号基础上推出的成系列同步控制装置，内部采用计算机为核心的全数字化设计，每台控制器能同时控制四台或八台电机的运转，使用非常灵活、简便。
JGD系列同步控制器拥有完善的功能，在技术上处于国内领先水平，在性能上可与国外同类产品相媲美。
广泛适用于由多台调速系统组成的各种机械设备上，如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业。
可对线速度、位移、张力、距离等进行控制，是机器设备的最佳选择。
一、型号说明1．主要特点A、数字化JGD系列控制器采用单片计算机控制，可通过对控制器进行多种参数设置，设置参数时通过数码显示。
本控制器内有记忆体，断电后能自动保留用户设置的参数。
B、功能强大1）JGD系列控制器每台有三种给定输入方式（内部给定、外部电压给定、外部电流给定）。
2）JGD-280控制器每台可控制八个独立单元有八路输出（V01~V08）。
3）每个控制单元的输出可作为另外控制单元的输入（单元串、并联使用）。
可将一台控制器作为二台或三台独立控制器使用。
4）具有缓起动、停车功能，时间可设置（0~100秒）。
5）具有故障报警及起动信号继电器输出，其驱动能力达5A。
C、高精度本系列控制器输入、输出模拟信号采用高分辨率的A/D、D/A转换器，其分辨率可达0.1%。
D、通用性外部给定输入采用标准的0~10V或4~20mA，控制输出0~10V，可与各种调速控制器相匹配。
E、使用简便1）用户修改控制参数可在控制器起动状态下进行，便于用户调试设备。
2）具有对设定的参数进行锁定的功能，能避免其他人员误动。
3）外部连线少，简化用户设计及调试设备工作，大量节省用户的人力、物力、财力。
F、工作可靠JGD系列同步控制器经过精心设计制造，内部工作电源采用开关电源。
具有抗干扰能力强，工作电压范围宽，能保证在电网电压波动范围大的地方均能正常工作，其工作电压在150~300VAC。
JGD步控制器使
A型 制 器 运 流 成
3
≤ 成 运 流 辨 率 换 0.01V ≤ 成 运 流 达 保 三 钢 稳 5mA ≤ 成 运 流 反 输 位 稳 0.2% B型 定 输 型 馈 ± 继 说 方 ≤ 定 输 型 馈 ± 运 流 方 辨 率 换 0.01V ≤ 形 采 定 输 运 流 方 模 位 稳 0.4% ≤ 馈 ± 运 流 方 模 位 稳 5负 0.01V C型 部 采 运 开 成 载 交 三 钢 ≤ +24V 运 开 佳 ） 成 运 个 稳 500mA ≤ +10V 运 开 佳 ） 成 运 个 稳 10mA ≤ 5V 运 开 佳 ） 成 运 个 稳 100mA
3主 用 说 件 、
量 六 运 流 压 ： 个 给环 220V负 30% 50~60Hz 量 六 境 温 ℃ 位 环 0~50湿 媲 线 境 温 不 位 环 <90% 露 构 拔 周 精 位 环 <1000m 无宽腐蚀粉型尘气易断注燃爆燃之危险实相
同 型 JGD-280 步 器 主 要 功 能 三
2
压 V01-V04给内 JGD-280 制 器 是 时 联 类 制 器 多 独 立 元 基 路 完 多 版 成 压 V01~V08给拥 3给 时 独 制 器 基 路 单 成 类 六 核 串 形 制 器 基 路 单 方 压 基 路
并 型 将 接 非 计 给拥 类 具 、 联 制 器 是 六 核 主 联 端 联 立 元 制 器 是 非 计拥
能三特计内干扰范三钢大内反输类经拥缓完力试点该环键 每如调多独基路各装内、版部采要定输内主版形采要定输内多 版 形 采 馈 ± 定 输 内 馈 ± 用 计 负 5V 部 采 运 开 拥
*部 采 要 定 输 GD 类 用 计 UP型 DOWN 整 速 提 拥 *键 每 如 供 直 、 版 立 元 +24V/0.5A 以 个 运 开 拥 列组调把试采辨各装环
JGD240同步控制器说明书
U1 13 V1 片 路 、
12
入为
U2 11
V2 片路同
10
入为
U3 9
V3 片路端
8
入为
U4 7 V4 片 路 图
6
入为
5 TB
4 TA 其 力 主 入为
3 TC
2N 1 L 力开
ቤተ መጻሕፍቲ ባይዱ
4
面型板及操作六
1型 作 六 板 操 明 二
a每 能 三 读 部 RESET每环 过 置 键 整 外 写 所 给 独 能 三 显 应 线 值 ， 数
C型 领 压 力 开 入 为 载 条 三 钢 *+10V 力 开 佳 ） 入 为 力 个 负 10mA *+5V 力 开 佳 ） 入 为 力 个 负 100mA
3型 将 由 件 交 节 六 力 流 部 ： 个 每环 220V标 30% 50-60Hz 节 六 境 温 不 位 环 0-50C 媲 线 境 温 不 位 环 <90% 露 构 海 拔 周 精 位 环 <100m 腐宽即蚀粉型尘气型易断注燃 燃之危险实相
JGD-240 步 控 制 器
用 说 明 书 目
0
录
、 型 号 说 明 二 ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ 同 型 JGD-240 步 控 制 器 主 要 功 能 三 ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ 端 型 子 四 明 二 ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ 图 型 子 四 五 ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ 面 型 板 操 作 六 ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ 结 型 构 七 明 二 ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ 参 型 数 表 八 ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ 详 型 数 表 细 九 明 二 ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ 多 型 台 联 接 及 注 意 事 项 十 ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ 故 型 障 检 修 与 维 护 系 ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
环希工业280说明书_图文(精)
3.典型接线图
P6-2
江阴市环希工业控制设备有限公司
4.功能简介
一.模拟信号同步分配
将主给定按一定的比例分配给八个单元,是本机的基本功能。这个比例我们称之为单元同步比例。单元同步比例的范围是0.00~15.00,精度是0.01。
建议用户采用的最大同步比例为1.00,其他三个单元的同步比例都不大于1.00,这样设置可以避免在高速大给定值时失去同步。
0.20F26第二单元反馈比例0.20F27第三单元反馈比例0.20
F28第四单元反馈比例0.20
F29第五单元反馈比例0.20
F30第六单元反馈比例0.20F31第七单元反馈比例0.20F32
第八单元反馈比例
0.20
F33
外部主给定G1信号类型
0:0~20mA 1:0~10V 2:4~20mA
1
F34
主给定信号有三种选择:外部主给定一;外部主给定二;内部主给定。外部主给定一有三种工业标准的输入方式:0~10V;0~20mmA;4~20mA。内部主给定实际上是数字式的给定方式,使用外部升降速端子或面板升值、降值按键进行操作,一次按键的升降值变化量由F44设定,长按可连续升降。内部主给定值可断电保存。
SCD-280
八单元同步调节器
1.产品概要
SCD280为江阴市环希工业控制设备有限公司成熟产品。本产品经过多年的
工业现场考验和设计、工艺的不断完善,功能实用,抗干扰能力强,稳定可靠。本产品的主要特点如下:
☆内含八路独立可编程模拟单元,一路内部主给定,八路外部反馈输入,内带±5V反馈电源。
☆内部主给定可采用上升、下降端子外接按钮进行调节。
环希工业280说明书
SCD-280八单元同步调节器1.产品概要SCD280为江阴市环希工业控制设备有限公司成熟产品。
本产品经过多年的工业现场考验和设计、工艺的不断完善，功能实用，抗干扰能力强，稳定可靠。
本产品的主要特点如下：☆内含八路独立可编程模拟单元，一路内部主给定，八路外部反馈输入，内带±5V反馈电源。
☆内部主给定可采用上升、下降端子外接按钮进行调节。
2.产品外观及端子分配端子说明：开关量信号输入端子：2（启停）；4（故障输入）；13（下降）；6（上升）开关量信号输出端子：运行信号：53（常闭）；54（常开）；55（公共端）报警信号：50（常闭）；51（常开）；52（公共端）模拟量主给定端子：9（信号）；10（信号）反馈量端子：29（1#反馈）27（2#反馈）25（3#反馈）23（4#反馈）21（5#反馈）19（6#反馈）17（7#反馈）15（8#反馈）输出量端子：30（1#输出）32（2#输出）34（3#输出）36（4#输出）38（5#输出）40（6#输出）42（7#输出）44（8#输出）P6-1江阴市环希工业控制设备有限公司1.GS2.R/S3.+24V4.Err5.GS6.UP7.+10V8.GND9.G110.G211.GND 12.+10V 13.DOWN 14.GND 15.GF816.GND 17.GF718.GND 19.GF620.GND 21.GF522.GND 23.GF424.GND 25.GF326.GND 27.GF228.GND 29.GF1+24V地启停端子+24V电源≤80mA 外部故障输入+24V地上升端子+10V参考电压信号地外部主给定一外部主给定二信号地+10V参考电压下降端子信号地反馈输入8信号地反馈输入7信号地反馈输入6信号地反馈输入5信号地反馈输入4信号地反馈输入3信号地反馈输入2信号地反馈输入130.V131.GND 32.V233.GND 34.V335.GND 36.V437.GND 38.V539.GND 40.V641.GND 42.V743.GND 44.V845.GND 46.+5V 47.GND 48.-5V 49./50.TB251.TC252.TA253.TB154.TC155.TA156.GND 57.L 58.N单元1输出信号地单元2输出信号地单元3输出信号地单元4输出信号地单元5输出信号地单元6输出信号地单元7输出信号地单元8输出信号地反馈用+5V电源≤50mA 信号地反馈用-5V电源≤50mA 空脚报警信号常闭端报警信号常开端报警信号公共端运行信号常闭端运行信号常开端运行信号公共端开关电源接地端电源输入 220VAC 电源输入±20%50Hz参考电压端子：7，12（+10V）负载能力10mA46，48（±5V）负载能力200mA3（+24V）负载能力0.7A地端子：信号地：8，11，14，16，18，20，22，24，26，28，31，33，35，39，39，41，43，45，47。
控制器的使用说明书
控 制 器
机种一览 24V 触摸面板
网关单元
简易绝对 型单元
RoBoNET
ดވ፺ RCS2 Ⴜள / ܠ፺ᄚ༇ / ፊღཔ࠵ดވ፺
మݢ܌େ Ȕᄲख˖CB-RCC-MAɕɕɕȕ Ꮃ 1m/3m/5m ֦ᆻቂݢେدጐ P424
ףబධݢେ Ȕᄲख˖CB-RCS2-PAɕɕɕȕ Ꮃ 1m/3m/5m ֦ᆻቂݢେدጐ P424
对于形状相同但是孔眼位置稍有不同的多个工件的场合，可以通过使用同一位置 No. 的移动指令，但是切换品种编号的 方式予以应对。
定位模式
2 轴独立模式 2 轴控制器时，可以分别指示各轴进行动作。
示教模式
DS-S-C1 兼容模式
可利用外部信号移动滑块（拉杆），将停止位置写入位置数据。 当使用了 DS-S-C1 控制器时，无需变更上位程序，可以直接替换控制器。※ 与驱动轴之间没有兼容性。
2m
5m
0.2m
ܕRS232C ݢେ ᄲख˖CB-ST-
E1MW050-EB ˄ࡒ༥ི
IA-101-X-MW˅
5m
Ꭱ४ݢେ˄دጐ P424˅ Ȕᄲख˖CB-SEL-SJ002ȕ ˄ᅤჵ˅
1m
USB ݢେ˄دጐ P424˅ Ȕᄲख˖CB-SEL-USB010ȕ ˄ࡒ༥ི IA-101-X-USB˅
ə1 ፺ࣙࢆˈᅍᇋ ݕ2 ፺๒ȃ
I/O ፯ I/O ݢେܿ٣ݢ ޡኑݢᅼ
C Ꮃᄲ
1 1 ፺ࣙࢆ 2 2 ፺ࣙࢆ
20 20W པ࠵మ ܌200 200W པ࠵మ܌ 30D RCS2 ቂ 30W པ࠵మ ܌300 300W པ࠵మ܌ 30R RS ቂ 30W པ࠵మ ܌400 400W པ࠵మ܌ 60 60W པ࠵మ ܌600 600W པ࠵మ܌ 100 100W པ࠵మ ܌750 750W པ࠵మ܌ 150 150W པ࠵మ܌
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
J G D同步控制器使用说明书目录一、型号说明 (1)二、主要结构功能 (3)三、端子说明 (5)四、端子图 (8)五、面板操作 (9)六、参数表 (10)七、参数详细说明 (12)八、多台联接及注意事项 (16)九、故障检修与维护 (17)十、外形尺寸 (18)1JGD系列同步控制器是本公司在原生产的单一型号基础上推出的成系列同步控制装置，内部采用计算机为核心的全数字化设计，每台控制器能同时控制四台或八台电机的运转，使用非常灵活、简便。
JGD系列同步控制器拥有完善的功能，在技术上处于国内领先水平，在性能上可与国外同类产品相媲美。
广泛适用于由多台调速系统组成的各种机械设备上，如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业。
可对线速度、位移、张力、距离等进行控制，是机器设备的最佳选择。
一、型号说明JGD280（A）版本号控制器输出路数(240、280)控制器系列号1．主要特点A、数字化JGD系列控制器采用单片计算机控制，可通过对控制器进行多种参数设置，设置参数时通过数码显示。
本控制器内有记忆体，断电后能自动保留用户设置的参数。
B、功能强大1）JGD系列控制器每台有三种给定输入方式（内部给定、外部电压给定、外部电流给定）。
2）JGD-280控制器每台可控制八个独立单元有八路输出2（V01~V08）。
3）每个控制单元的输出可作为另外控制单元的输入（单元串、并联使用）。
可将一台控制器作为二台或三台独立控制器使用。
4）具有缓起动、停车功能，时间可设置（0~100秒）。
5）具有故障报警及起动信号继电器输出，其驱动能力达5A。
C、高精度本系列控制器输入、输出模拟信号采用高分辨率的A/D、D/A转换器，其分辨率可达0.1%。
D、通用性外部给定输入采用标准的0~10V或4~20mA，控制输出0~10V，可与各种调速控制器相匹配。
E、使用简便1）用户修改控制参数可在控制器起动状态下进行，便于用户调试设备。
2）具有对设定的参数进行锁定的功能，能避免其他人员误动。
3）外部连线少，简化用户设计及调试设备工作，大量节省用户的人力、物力、财力。
F、工作可靠JGD系列同步控制器经过精心设计制造，内部工作电源采用开关电源。
具有抗干扰能力强，工作电压范围宽，能保证在电网电压波动范围大的地方均能正常工作，其工作电压在150~300VAC。
2．主要技术指标A、控制电压输出·输出电压分辨率0.01V·输出电压驱动能力≤5mA3·输出电压稳定度≤0.2%B、给定、反馈信号输入·给定、反馈电压输入分辨率0.01V·外部给定电压输入精度≤0.8%·反馈电压输入精度≤5±0.01VC、内部电源输出负载能力·+24V电源最大输出电流≤200mA·+10V电源最大输出电流≤10mA·5V电源最大输出电流≤100mA3．使用条件工作电压（交流）：220V±30%50~60Hz工作环境温度：0~50℃相对环境湿度：<90%不结露海拔高度：<1000m周围无腐蚀、粉尘气体及易燃易爆之危险品二、JGD-280同步器主要功能功能实用，抗干扰能力强，稳定可靠。
具有如下特点：该设备由八个单元组成，一路内部主给定，二路外部主给定，八路外部反馈给定，反馈采用±5V内部电源。
*内部主给定GD可采用UP、DOWN键调整。
*该设备提供一路独立+24V/0.2A直流电源。
系统由以下部分组成：1、电源部分把220V交流电变换成以下直流电源：±5V/200mA：+10V/10mA；+24V/0.2A。
其中+24V为单4独隔离电源2、主给定部分本控制器内部设有三种独立主给定源，用户可根据需要任意选用。
内部主给定GD：内部主给定GD的范围是0.00~10.00，分辨率为0.01。
同步控制器上电时功能码F34的值赋给GD，或者说GD的开机初始值等于F34。
使用UP、DOWN端子后，GD变化，变化后的GD值在同步控制器失电后丢失，在下次开机时依然用F34值初始化。
F34作为参数不会随UP、DOWN 端子操作而变化，F34必须通过参数设置方式进行设置，F34可断电保持。
F34参数设置成功后将立即赋值给GD。
外部给定一G1：外部给定一由9#和8#端子输入，给定输入方式可有两种：0~10VDC和4~20mA：这两种给定方式可通过功能码F33进行选择。
外部给定二G2：外部给定二由10#和11#端子输入，为0~10VDC信号。
3、主给定上下限处理（导布速功能）：Gi’=G下限当Gi<G下限Gi’=Gi当G下限<Gi<G上限Gi’=G上限当Gi>G上限经过主给定上下限处理后，Gi’受到给定下限、给定上限的限制。
4、速度上升下降时间处理：经过速度上升下降时间处理后，Gi’的变化斜率受到升速斜率（10.00/T UP）、降速斜率（10.00/T DOEN）的限制5、单元部分5本控制器内部包含八个独立单元。
其功能说明如下：Vi=Si*KSi+Fi*KFi式中：1）Vi为第i单元的输出，范围：0~10V。
2）Si为第i单元的单元给定，输入源由功能码选择。
3）KSi为单元i的给定比例，由功能码设定（范围：0.00~15.00）。
三、端子说明1#：GS+24V地（此“地”为独立地与+10V地±5V地隔离）。
2#：R/S启动控制端。
3#：+24V+24V独立电源。
4#：ERR外部故障连锁输入端。
5#：GS同1#。
6#：UP升速端子。
（内部给定时起作用）7#：+10V外部主给定电源。
8#：GND外部主给定1地。
9#：G1外部主给定1输入端（有电压和电流两种给定方式）。
10#：G2外部主给定2输入端（只有电压给定方式）。
11#：GND外部主给定2地。
12#：+10V外部主给定电源13#：DOWN减速端子。
（内部给定时起作用）14#：GND反馈给定8地，15#：GF8反馈给定8输入端（-5V～+5V）16#：GND反馈给定7地，617#：GF7反馈给定7输入端（-5V～+5V）18#：GND反馈给下6地。
19#：GF6反馈给下6输入端（-5V～+5V）20#：GND反馈给定5地。
21#：GF5反馈给定5输入端（-5V～+5V）22#：GND部反馈给定4地。
23#：GF4反馈给定4输入端（-5V～+5V）24#：GND反馈给定3地。
25#：GF3反馈给定3输入端（-5V～+5V）26#：GND反馈给定2地。
27#：GF2反馈给定2输入端（-5V～+5V）28#：GND反馈给定地。
29#：GF1反馈给定1输入端（-5V～+5V）30#：V1第一单元输出端（0～10V）。
31#：GND第一单元地。
32#：V2第二单元输出端（0～10V）。
33#：GND第二单元地。
34#：V3第三单元输出端（0～10V）。
35#：GND第三单元地。
36#：V4第四单元输出端（0～10V）。
37#：GND第四单元地。
38#：V5第五单元输出端（0～10V）。
39#：GND第五单元地。
40#：V6第六单元输出端（0～10V）。
41#：GND第六单元地。
42#：V7第七单元电压输出端（0～10V）。
43#：GND第七单元地。
44#：V8第八单元输出端（0～10V）。
45#：GND第八单元地。
746#：+5V47#：GND提供外部反馈电源。
48#：-5V49#：NC空。
50#：TB2继电器J2的输出常闭触点。
51#：TA2继电器J2的输出公共端。
52#：TC2继电器J2的输出常开触点。
53#：TB1继电器J1的输出常闭触点。
54#：TA1继电器J1的输出公共端。
55#：TC1继电器J1的输出常开触点。
56#：NC空。
57#：L工作电源输入端：AC220V。
58#：N工作电源输入端：AC220V。
8四、端子图220V电源端子图910五、面板及操作1、操作面板说明a ）功能键（ENTER ）：通过该键可读写每个功能码所对应的参数值。
