聚酯、聚醚多元醇质量分析的意义
聚酯多元醇和聚醚多元醇
聚酯多元醇和聚醚多元醇是两种常见的聚合物材料，它们在化学结构、性质和应用方面存在一些差异。
本文将从以下几个方面对聚酯多元醇和聚醚多元醇进行详细介绍。
一、聚酯多元醇聚酯多元醇是由酸酐和多元醇经酯交换反应得到的聚合物。
其化学结构中含有酯键，因此其命名中包含“酯”字。
聚酯多元醇的分子量可以根据所选用的酸酐和多元醇种类进行调节，从而获得不同分子量的产品。
1. 特点：聚酯多元醇具有良好的可溶性、成膜性和柔韧性。
其分子链中的酯键能够提供较好的强度和耐久性，使其在高温和高湿环境下保持稳定性。
此外，聚酯多元醇还具有较好的耐化学性能，对酸、碱和溶剂的腐蚀能力较低。
2. 应用：聚酯多元醇广泛应用于涂料、胶粘剂、弹性体等领域。
在涂料中，聚酯多元醇可以作为主要成膜物质，提供良好的附着力和耐久性。
在胶粘剂中，聚酯多元醇可以增加黏合强度和黏合速度。
在弹性体中，聚酯多元醇可以提供良好的拉伸和弯曲弹性，使得产品具有较好的柔韧性。
二、聚醚多元醇聚醚多元醇是由环氧化合物和多元醇经缩合反应得到的聚合物。
其化学结构中含有醚键，因此其命名中包含“醚”字。
聚醚多元醇的分子量可以通过所选用的环氧化合物和多元醇种类进行调节，以获得不同分子量的产品。
1. 特点：聚醚多元醇具有优异的柔软性、弹性和耐寒性。
其分子链中的醚键能够提供较好的柔韧性和弹性，使其在低温下仍能保持良好的性能。
此外，聚醚多元醇还具有较低的粘度和较高的流动性，便于加工和制备。
2. 应用：聚醚多元醇广泛应用于聚氨酯材料的制备中。
聚醚多元醇可以与异氰酸酯发生反应，形成聚氨酯弹性体。
聚氨酯弹性体具有优异的耐磨性、耐撕裂性和耐油性，广泛用于制作橡胶制品、密封材料、弹性体制品等。
三、比较与应用选择1. 性质比较：聚酯多元醇与聚醚多元醇在柔韧性、强度和耐久性方面相对较好，适用于高温和高湿环境；聚醚多元醇在柔软性、弹性和耐寒性方面相对较好，适用于低温环境。
2. 应用选择：根据不同的需求，可以选择聚酯多元醇或聚醚多元醇来制备涂料、胶粘剂、弹性体和聚氨酯材料等产品。
聚酯分析工作总结
聚酯分析工作总结
近年来，聚酯分析工作在化工行业中扮演着重要的角色。
聚酯是一种重要的合成材料，广泛应用于塑料制品、纤维、涂料等领域。
因此，对聚酯的分析工作显得尤为重要。
首先，聚酯分析工作需要对原材料进行严格的检测。
在生产聚酯的过程中，原材料的质量直接影响到最终产品的性能。
因此，对原材料的成分、纯度、含杂质等进行全面的分析是必不可少的。
其次，对生产过程中的中间产物和最终产品进行分析也是聚酯分析工作的重要内容。
通过对产物的物理性质、化学成分、结构特征等进行分析，可以及时发现生产过程中的问题，并进行调整和改进，确保产品质量稳定。
此外，对聚酯产品的性能进行全面的测试和分析也是不可或缺的。
聚酯产品的性能包括力学性能、热性能、耐化学性能等多个方面，需要通过各种测试手段进行全面的评估和分析，以确保产品符合相关标准和客户需求。
在聚酯分析工作中，仪器分析技术的应用也日益广泛。
高效液相色谱、气相色谱、质谱等先进的分析仪器为聚酯分析提供了强大的技术支持，使得分析工作更加准确、快速和全面。
总的来说，聚酯分析工作是化工行业中不可或缺的一环。
通过对原材料、生产过程和最终产品的全面分析，可以保证产品质量稳定，满足市场需求。
同时，随着仪器分析技术的不断发展，聚酯分析工作将会变得更加高效和精准。
希望未来能有更多的科研人员和技术人员加入到聚酯分析工作中，为化工行业的发展贡献自己的力量。

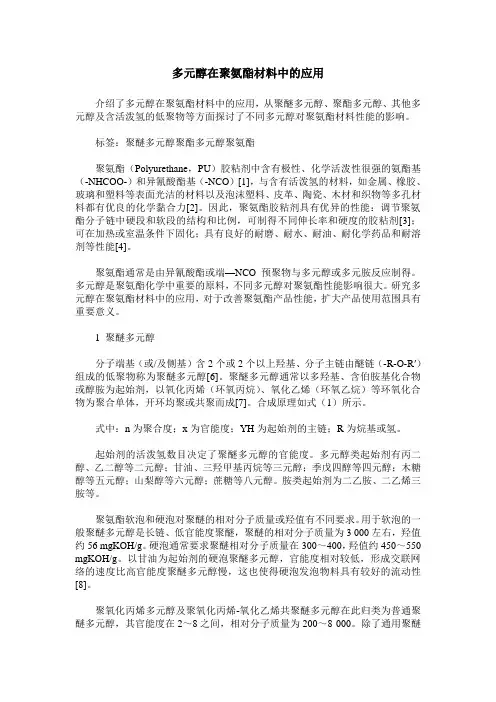

多元醇在聚氨酯材料中的应用
多元醇在聚氨酯材料中的应用介绍了多元醇在聚氨酯材料中的应用，从聚醚多元醇、聚酯多元醇、其他多元醇及含活泼氢的低聚物等方面探讨了不同多元醇对聚氨酯材料性能的影响。
标签：聚醚多元醇聚酯多元醇聚氨酯聚氨酯（Polyurethane，PU）胶粘剂中含有极性、化学活泼性很强的氨酯基（-NHCOO-）和异氰酸酯基（-NCO）[1]，与含有活泼氢的材料，如金属、橡胶、玻璃和塑料等表面光洁的材料以及泡沫塑料、皮革、陶瓷、木材和织物等多孔材料都有优良的化学黏合力[2]。
因此，聚氨酯胶粘剂具有优异的性能：调节聚氨酯分子链中硬段和软段的结构和比例，可制得不同伸长率和硬度的胶粘剂[3]；可在加热或室温条件下固化；具有良好的耐磨、耐水、耐油、耐化学药品和耐溶剂等性能[4]。
聚氨酯通常是由异氰酸酯或端—NCO预聚物与多元醇或多元胺反应制得。
多元醇是聚氨酯化学中重要的原料，不同多元醇对聚氨酯性能影响很大。
研究多元醇在聚氨酯材料中的应用，对于改善聚氨酯产品性能，扩大产品使用范围具有重要意义。
1 聚醚多元醇分子端基（或/及侧基）含2个或2个以上羟基、分子主链由醚链（-R-O-R′）组成的低聚物称为聚醚多元醇[6]。
聚醚多元醇通常以多羟基、含伯胺基化合物或醇胺为起始剂，以氧化丙烯（环氧丙烷）、氧化乙烯（环氧乙烷）等环氧化合物为聚合单体，开环均聚或共聚而成[7]。
合成原理如式（1）所示。
式中：n为聚合度；x为官能度；YH为起始剂的主链；R为烷基或氢。
起始剂的活泼氢数目决定了聚醚多元醇的官能度。
多元醇类起始剂有丙二醇、乙二醇等二元醇；甘油、三羟甲基丙烷等三元醇；季戊四醇等四元醇；木糖醇等五元醇；山梨醇等六元醇；蔗糖等八元醇。
胺类起始剂为二乙胺、二乙烯三胺等。
聚氨酯软泡和硬泡对聚醚的相对分子质量或羟值有不同要求。
用于软泡的一般聚醚多元醇是长链、低官能度聚醚，聚醚的相对分子质量为3 000左右，羟值约56 mgKOH/g。
硬泡通常要求聚醚相对分子质量在300～400，羟值约450～550 mgKOH/g。
聚酯多元醇和聚醚多元醇
聚酯多元醇和聚醚多元醇�酯多元醇和聚醚多元醇聚酯多元醇和聚醚多元醇是两种常见的聚合物材料，广泛应用于各种工业领域。
它们具有不同的特性和用途，下面将详细介绍这两种材料。
一、聚酯多元醇聚酯多元醇是一种由酸酐和多元醇经酯化反应得到的聚合物。
它的分子链中带有酯基结构，因此具有良好的耐温性和耐化学性。
同时，聚酯多元醇还具有较高的韧性和强度，使其在工业中得到广泛应用。
1. 特性和应用聚酯多元醇具有优异的机械性能和耐久性，是一种非常稳定的材料。
它的主要特点如下：（1）耐热性：聚酯多元醇能够承受较高的温度，不易熔化和变形。
（2）耐化学性：聚酯多元醇对酸、碱和一些有机溶剂具有较好的耐腐蚀性。
（3）机械强度：聚酯多元醇具有较高的强度和韧性，不易破裂和变形。
聚酯多元醇广泛应用于涂料、粘合剂、塑料及纤维等领域。
它的高温耐性和耐化学性使其成为高温涂料和耐化学腐蚀塑料的重要原料。
同时，聚酯多元醇还被广泛用于制备强度较高的纤维材料。
二、聚醚多元醇聚醚多元醇是一种由环氧乙烷和一种多元醇发生缩合反应产生的聚合物。
它的分子链中具有醚键结构，因此具有较好的柔韧性和耐候性。
聚醚多元醇具有较强的亲水性，能与其他化合物充分溶解，广泛应用于各个行业。
1. 特性和应用聚醚多元醇的主要特点如下：（1）柔韧性：聚醚多元醇的分子链中含有醚键结构，具有良好的柔韧性和弹性。
（2）耐候性：聚醚多元醇具有较好的耐候性，能够抵抗紫外线、高温和湿度等外界环境影响。
（3）亲水性：聚醚多元醇具有良好的亲水性，可以与其他化合物充分溶解。
聚醚多元醇广泛应用于制备聚氨酯、粘合剂、涂料和油墨等。
它的柔韧性和耐候性使其成为制备弹性体和耐候性涂料的重要原料。
同时，聚醚多元醇还可以与其他材料进行混合，提高其性能和稳定性。
结论聚酯多元醇和聚醚多元醇是两种常见的聚合物材料，具有各自不同的特性和用途。
聚酯多元醇具有优异的耐温性和耐化学性，广泛应用于高温涂料和耐腐蚀塑料等领域。
聚醚多元醇具有良好的柔韧性和耐候性，被广泛用于制备弹性体和耐候性涂料等。
浇注聚氨酯弹性体特性及其影响因素
浇注聚氨酯弹性体性能影响因素一、聚醚多元醇1、聚醚多元醇当量聚醚多元醇当量的大小直接关系到成型后分子链中硬段的含量，从而影响材料的硬度、拉伸强度和断裂伸长率。
聚醚多元醇当量增加，硬度下降，拉伸强度减小，伸长率增加。
2、聚醚多元醇支化度支化度增加，制品的交联密度增大，交联点间的分子量减小。
制品的硬度升高，脆性增加，冲击强度减小，耐热性增加。
二、异氰酸酯的影响反应活性液化MDI>粗MDI>TDI,粗MDI的支化度为2.7, TDI为2,液化MDI为两者之间，故不同异氰酸酯制得的CPU的硬度为粗MDI>液化MDI>TDI,冲击强度为粗MDI<液化MDKTDI,耐热性能PPDI>ND l>MDI>TD。
MD I/BDO体系与TD I/MOCA体系（邵氏D硬度为50）相比，反应过程中粘度增加较快。
这两种聚合物体系的粘度与时间关系是MDI体系粘度增长较TDI体系快，“釜中寿命”（可操作性）较TDI体系短，因此，MDI体系浇注大型复杂制品的能力低于TD体系。
三、交联剂的影响MDI 型预聚物多用二醇做扩链剂；TDI 型多用二胺类扩链剂。
聚氨酯弹性体性能影响因素1、机械强度聚酯型高于聚醚型胺类交联高于二醇交联有填料(炭黑)的高于无填料的2、耐热性能各基团的热分解温度：脲基氨基甲酸酯脲基甲酸酯缩二脲260 C 241 C 146 C 144 C耐热性能PPDI>ND l>MDI>TDI ,聚醚分子链中有双键耐热性差，有无机填料耐热性好。
3、低温性能聚醚型优于聚酯型，最低在-70~-80 C。
4、耐水性能(1) 聚氨酯制品易吸水，吸水率在2%以内。
吸水后的制品拉伸强度均会有所下降(10%~20%)。
(2) 水降解。
MDI、NDI型比TDI型耐水解，二醇交联比二胺交联耐水解。
水解稳定性顺序：丁二烯多兀醇>醚基〉氨基甲酸酯基>脲基〉缩二脲基、脲基甲酸酯>酯基。
聚醚多元醇聚酯多元醇环氧分散剂 醇溶丝印分散剂 uv超分散 -回复
聚醚多元醇聚酯多元醇环氧分散剂醇溶丝印分散剂uv超分散-回复聚醚多元醇、聚酯多元醇、环氧分散剂、醇溶丝印分散剂和UV超分散是许多领域中广泛使用的化学材料。
它们在涂料、油墨、胶黏剂和其他涂覆工艺中起着重要的作用。
在本文中，我们将逐步解释这些材料的特性和应用。
首先，让我们来了解聚醚多元醇（Polyether Polyol）和聚酯多元醇（Polyester Polyol）的定义和特性。
聚醚多元醇是由聚醚链和末端羟基组成的有机化合物。
它具有低粘度、高反应性和良好的溶解性。
聚酯多元醇是由聚酯链和末端羟基组成的有机化合物。
它具有较高的分子量、耐候性和耐化学性。
聚醚多元醇和聚酯多元醇被广泛用于制造聚氨酯树脂。
聚氨酯树脂的制备过程中，聚醚多元醇和聚酯多元醇与异氰酸酯反应，形成聚氨酯链。
聚氨酯树脂具有优异的物理性能和化学稳定性，被广泛应用于汽车、建筑、家具和鞋类等领域。
接下来，我们来了解环氧分散剂（Epoxy Dispersant）的定义和特性。
环氧分散剂是一种具有环氧基团的有机化合物，可用于分散颜料和填料。
环氧分散剂在水性涂料中起到分散和稳定粒子的作用，提高涂料的流变性和分散性。
此外，环氧分散剂也可以提高涂料的附着力和耐久性。
醇溶丝印分散剂（Alcohol Soluble Screen Printing Dispersant）是一种适用于酒精溶剂的分散剂。
它可以使颜料在酒精溶剂中均匀分散，并保持其稳定性。
醇溶丝印分散剂常用于丝网印刷领域，用于制备高质量的丝印油墨。
最后，让我们来了解UV超分散（UV Super Dispersant）的定义和特性。
UV超分散是一种专为紫外线（UV）固化系统设计的分散剂。
它可以促进颜料和填料在UV固化涂料中的分散，从而提高涂层的光学和物理性能。
UV超分散常用于涂料、油墨和胶黏剂等领域，以提高产品的质量和性能。
以上就是聚醚多元醇、聚酯多元醇、环氧分散剂、醇溶丝印分散剂和UV 超分散的简介和应用。
聚酯和聚醚TPU的性能比较
在原料化学配比一定的情况下，改变柔性链段的长度,对于不同软段类型弹性体性能的影响是不一样的。软段分子量增加也即降低了硬链段的比例。由于醚键内聚能较低,键的旋转位垒较小，随着聚醚相对分子质量的增加,链更柔顺，软段比例增加,故强度下降,弹性增加，永久变形增加。而对于聚酯二醇来说，软段长度对强度的影响并不很明显。这是因为分子中存在极性酯基，聚酯软段的分子量增加,酯基也增加,抵消了软段增加、硬段减少对强度的负面影响。另外,聚酯型聚氨酯的耐水解性能随聚酯链段长度的增加而降低,这是由于酯基增多的缘故;聚醚型聚氨酯的耐水解性能随聚醚链段长度的增加而提高。五、价格比较ﻫ聚醚类聚氨酯弹性体照比聚酯类聚氨酯弹性体在价格方面要高出很多,其主要原因为①聚醚类聚氨酯弹性体具备良好的耐水解性能、耐低温性能、耐弯曲性能。②构成TPU软段的聚醚类多元醇与聚酯类多元醇相较之下,其生产原料价格较高。③聚醚类多元醇生产工艺照比聚酯类多元醇要复杂很多。④聚醚类多元醇在反应过程中各工艺条件较难控制。⑤在生产聚醚类多元醇时，对生产设备的要求较高,同时，生产过程中还要注意采取一定的防护措施。ﻫ六、结论
聚酯和聚醚TＰU的性能比较
———————————————————————————————— 作者:
———————————————————————————————— 日期：
ﻩ
聚醚型ＴPU与聚酯型ＴPＵ之间所存在的差异ﻫTPU的软质段可使用多种的聚醇，大致上可分为聚醚系及聚酯系两种。ﻫ聚醚型(Ｅthｅr):高强度、耐水解和高回弹性,低温性能好。
软段的分子量对聚氨酯的力学性能有影响,一般来说,假定聚氨酯分子量相同,其软段若为聚酯，则聚氨酯的强度随作聚酯二醇分子量的增加而提高；若软段为聚醚,则聚氨酯的强度随聚醚二醇分子量的增加而下降,不过伸长率却上升。这是因为聚酯型软段本身极性就较强,分子量大则结构规整性高，对改善强度有利,而聚醚软段则极性较弱,若分子量增大,则聚氨酯中硬段的相对含量就减小,强度下降。ﻫﻫ3、力学性能比较：
聚醚多元醇聚酯多元醇环氧分散剂 醇溶丝印分散剂 uv超分散
聚醚多元醇聚酯多元醇环氧分散剂醇溶丝印分散剂uv超分散什么是聚醚多元醇？聚醚多元醇是一种常用的聚合物化学品，具有聚氧乙烯和聚丙烯醚链。
它由乙二醇和丙二醇等低分子量醇与醚化剂反应得到，是一种亲水性物质。
聚醚多元醇通常用于制备聚醚多元醇聚氨酯发泡材料、涂料、粘合剂和弹性体等。
它的特点包括低粘度、高固体含量、良好的分散性、耐水性和防静电性等。
什么是聚酯多元醇？聚酯多元醇是一种聚酯化合物，含有多个羟基基团。
它通常由二元醇和二酸酐反应合成。
聚酯多元醇具有良好的溶剂性、高分子量、高固体含量和较高的玻璃化温度，被广泛应用于涂料、封装材料、粘合剂等领域。
什么是环氧分散剂？环氧分散剂是一种能够使环氧树脂在水中分散的化学物质。
由于环氧树脂本身是固体，无法在水中溶解，因此需要通过分散剂的作用，使其以胶体态悬浮在水中。
环氧分散剂能够提高环氧树脂的分散性、润湿性以及稳定性，提高其在水中的可操作性。
什么是醇溶丝印分散剂？醇溶丝印分散剂是一种用于丝印油墨的添加剂，用于提供单色或多色印刷时的粘度控制、稀释和改善颜料分散性能。
这种分散剂主要由有机醇溶剂和增稠剂组成，可以在油墨中实现颜料的均匀分布，提高油墨的流动性和润湿性，使油墨更好地附着在印刷介质上。
什么是UV超分散？UV超分散是一种超细颗粒分散技术，它应用于UV喷墨打印领域。
该技术通过在颜料粒子表面引入亲水基团，使其在UV喷墨打印过程中能够更好地分散在水介质中，避免颗粒聚集和沉积。
UV超分散技术能够提高喷墨打印颜料的使用效率、色彩饱和度和图像清晰度。
同时，该技术也能够减少颜料颗粒的尺寸和增加其光稳定性。
综上所述，聚醚多元醇、聚酯多元醇、环氧分散剂、醇溶丝印分散剂和UV超分散等化学品是在不同领域中被广泛应用的物质。
它们在涂料、粘合剂、打印墨水等方面扮演着重要角色。
通过具体的化学反应和添加剂的引入，这些物质能够改善产品的性能和工艺流程，使得它们在相应的应用中发挥更好的作用。
同时，对这些化学品的研究和技术进步也将推动相关领域的发展和创新。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚酯、聚醚多元醇质量分析的意义
目前，制备聚氨酯合成材料的主要基础原料是等于或者大于二官能度的含活泼氢的化合物。
对于后者，目前主要使用的是含有两个以上端羟基的聚酯多元醇和聚醚多元醇。
评价聚酯、聚醚多元醇品质的指标有：羟值、酸值、水分、粘度、色度、分子量分布、不饱和度等，一般厂家常规检验项目是除分子量分布以外的其他六种指标。
下面就跟随洛阳天江化工新材料有限公司一起来了解一下聚酯、聚醚多元醇质量分析的意义及重要性吧。
一、羟值
羟值是计算物质的量和数均分子量的依据，对于准确控制配方中异氰酸酯和多元醇的质量比（-NCO/-OH）、预测PET及其预聚物粘度、确定软段含量和得到性能稳定的聚氨酯泡沫成品是至关重要的，另外也是监控聚酯、聚醚多元醇反应程度的一项重要指标。
二、酸值
聚酯、聚醚多元醇中的酸碱度直接影响着异氰酸酯的反应活性，并且可能对羟值的测定值产生或高或低的影响，在测定羟值时，对偏酸性的多元醇的测定值要加以校正，即校正羟值等于测定羟值与酸值的和。
一般聚醚多元醇的酸值极低，在校正羟值时可以忽略不计；而聚酯多元醇由于使用有机酸作原料，往往在产品中带有少量酸性化合物的残留，使产品具有一定的酸值。
聚酯多元醇中的酸值必须小于2.0mgKOH/g，否则将给加工过程和制品性能带来不利影响，所以测定聚酯多元醇的酸值尤为重要。
另外在多元醇的合成过程中，由于催化剂的使用也可能会带来和产生碱性杂质，多元醇应尽量避免碱性残存物，因为在聚氨酯材料合成中它可以促进许多难以预计的副反应，所以可测量pH值以快速断定多元醇受酸碱性物质的玷污大致程度。
三、水分
多元醇中的水分控制也极其重要。
异氰酸酯对水极其敏感，微量的水也会消耗近10倍量的异氰酸酯，而且也会影响预聚物的粘度和产品物性；测定羟值时，多元醇中的水会消耗部分的酰化剂，也会影响羟值测定的准确性；因为水的存在，在配方中也难以准确计算异氰酸根与羟基的比例；通常聚氨酯用多元醇要求含水
量在0.2%以下，高于这个值，测定羟值时必须先进行脱水。
另外，在多元醇合成过程中，微量的水也可做起始剂，与环氧化合物单体反应，使规定配方中起始剂数量增加，造成合成多元醇设计分子量下降，也就是说，当水分超标时，分子量也可能与常规不同。
四、粘度
粘度是评价不同批次产品性能的重要指标，因为在多元醇合成中，即使原料配比相同，若工艺稍有差异，粘度也可能会产生较大的差异。
常规分析中，凭借经验，通过粘度值也可以估计羟值大致范围，对于聚酯来说一般是粘度越大，羟值越低；聚醚多元醇的粘度大，羟值一般也大。
粘度也是表征产品聚合程度、分子量的一个重要指标。
在配比多元醇组合料时，还要考虑加工工艺对组合料流动性的要求，如果多元醇粘度过大，会使组合料的流动性下降。
五、色度
不同多元醇的颜色与起始剂的种类和生产工艺相关，不同类型的多元醇的颜色相差很大，即使是相同类型的多元醇往往也存在一定的色差。
对常使用的多元醇，颜色可以帮助定性分析多元醇的类别，比较批次产品的脱色情况。
生产厂家需要记录每批次产品的色度，原料使用厂家可只对不同生产厂家的多元醇的色度做比较分析。
六、不饱和度
聚醚多元醇中的不饱和双键超标会直接影响聚醚分子量的分布。
这是因为在聚醚的合成过程中，反应温度的高低会直接影响聚醚产物的不饱和度，聚醚端基在反应过程中一旦形成不饱和双键，就会失去反应活性，链增长终止，从而影响聚醚的分子量；在聚氨酯合成反应过程中，由于多元醇不饱和键具有不稳定性，在反应过程中双键易于断裂，形成部分低分子量分子，会使制品物性下降，所以聚醚多元醇的不饱和度也是衡量聚醚质量的一项重要指标，特别是对于不具备检测分子量分布的小规模厂家，就显得尤为重要。
七、分子量分布
各种聚氨酯制品由于其性能与用途不同，所使用的聚醚或聚酯的结构（线性或多官能度）和分子量也不尽相同，不同厂家、同种牌号的聚醚，在羟值、酸值、
水分、粘度等技术指标都符合标准范围的情况下，分子量分布也可能存在着较大的差异。
分子量分布的均匀与否会直接影响聚氨酯塑料物性的好与坏，尤其会对制品的抗压强度和尺寸稳定性造成很大的影响。
因此测定多元醇的分子量分布对于原料的选择和配方的设计都是至关重要的。
综上所述，评价多元醇的质量，是一个综合多元的考察过程，这些指标是相互影响的，羟值可以帮助计算分子量，酸值和水分可能会影响羟值，水分过多，伴随分子量的分布也可能不均匀，粘度的大小和羟值、分子量的大小有一定关系，分子量分布均匀与否会直接影响着泡沫塑料物性的好坏。
因此洛阳天江化工新材料有限公司提醒，在选择多元醇时，要多方面检测，决不能从简单的几项指标的合格来定义多元醇质量的合格，有时甚至必须通过下游产品的性能来对多元醇的质量进行评价。
因为全面测定多元醇的各项指标费用较高，特别是测定分子量分布的液相色谱仪价格十分昂贵，同时，测定时所需的消耗品也是一笔不小的开支。
目前也只有一部分的大型多元醇生产厂家和极少数的原料使用厂家对此进行测定。
因此，就“质量是企业的生命线”而言，洛阳天江化工新材料有限公司建议，在采购多元醇时不仅要考虑价格方面的因素，更多的是要考察供应企业的质量保证情况，以使您的企业能够长远的立足于聚氨酯行业。
