海目星激光操作说明书
激光机机作业指导书

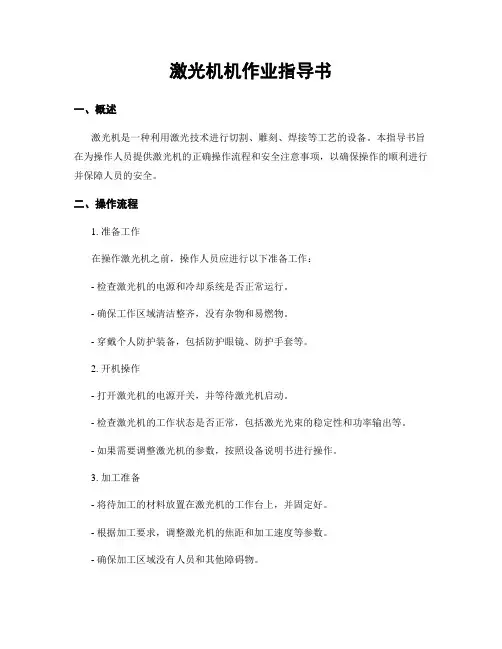

激光机机作业指导书一、概述激光机是一种利用激光技术进行切割、雕刻、焊接等工艺的设备。
本指导书旨在为操作人员提供激光机的正确操作流程和安全注意事项，以确保操作的顺利进行并保障人员的安全。
二、操作流程1. 准备工作在操作激光机之前，操作人员应进行以下准备工作：- 检查激光机的电源和冷却系统是否正常运行。
- 确保工作区域清洁整齐，没有杂物和易燃物。
- 穿戴个人防护装备，包括防护眼镜、防护手套等。
2. 开机操作- 打开激光机的电源开关，并等待激光机启动。
- 检查激光机的工作状态是否正常，包括激光光束的稳定性和功率输出等。
- 如果需要调整激光机的参数，按照设备说明书进行操作。
3. 加工准备- 将待加工的材料放置在激光机的工作台上，并固定好。
- 根据加工要求，调整激光机的焦距和加工速度等参数。
- 确保加工区域没有人员和其他障碍物。
4. 开始加工- 按下开始按钮，激光机开始进行加工。
- 在加工过程中，操作人员应密切关注加工状态，确保加工质量和效率。
- 如发现异常情况，应即将住手激光机并进行检查。
5. 加工完成- 加工完成后，关闭激光机的电源开关。
- 清理加工区域，将废料和杂物清理干净。
- 关闭激光机的冷却系统，并进行必要的维护保养。
三、安全注意事项1. 穿戴个人防护装备，包括防护眼镜、防护手套等。
2. 在操作激光机时，不要将手指或者其他身体部位放置在激光光束的路径上。
3. 不要随意调整激光机的参数，以免影响加工质量和设备的正常运行。
4. 加工过程中，不要将易燃物品放置在激光机附近，以防发生火灾。
5. 加工完成后，及时关闭激光机的电源开关，以免发生意外。
6. 定期对激光机进行维护保养，确保设备的正常运行和安全性。
四、常见问题及解决方法1. 激光机无法启动- 检查激光机的电源是否连接正常。
- 检查激光机的冷却系统是否正常运行。
- 检查激光机的控制面板是否有错误提示。
2. 激光光束不稳定- 检查激光机的光路是否正常，如有松动或者损坏应及时修复。
激光机作业指导书

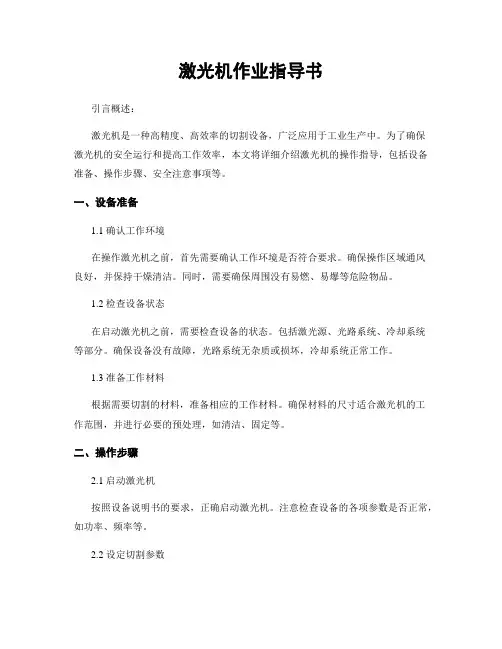

激光机作业指导书引言概述：激光机是一种高精度、高效率的切割设备，广泛应用于工业生产中。
为了确保激光机的安全运行和提高工作效率，本文将详细介绍激光机的操作指导，包括设备准备、操作步骤、安全注意事项等。
一、设备准备1.1 确认工作环境在操作激光机之前，首先需要确认工作环境是否符合要求。
确保操作区域通风良好，并保持干燥清洁。
同时，需要确保周围没有易燃、易爆等危险物品。
1.2 检查设备状态在启动激光机之前，需要检查设备的状态。
包括激光源、光路系统、冷却系统等部分。
确保设备没有故障，光路系统无杂质或损坏，冷却系统正常工作。
1.3 准备工作材料根据需要切割的材料，准备相应的工作材料。
确保材料的尺寸适合激光机的工作范围，并进行必要的预处理，如清洁、固定等。
二、操作步骤2.1 启动激光机按照设备说明书的要求，正确启动激光机。
注意检查设备的各项参数是否正常，如功率、频率等。
2.2 设定切割参数根据工作材料的特性和要求，设定适当的切割参数。
包括功率、速度、频率等。
根据实际情况，可以进行试切，以确定最佳参数。
2.3 进行切割操作将工作材料放置在激光机的工作台上，并根据需要固定好。
根据设定的切割参数，启动激光机进行切割操作。
注意观察切割过程，确保切割质量和效率。
三、安全注意事项3.1 穿戴个人防护装备在操作激光机时，必须穿戴个人防护装备，包括防护眼镜、防护手套等。
确保自身的安全。
3.2 避免直接观察激光光束激光光束具有强大的穿透力和破坏力，直接观察激光光束会对眼睛造成伤害。
因此，应避免直接观察激光光束，使用专用的观察设备。
3.3 定期维护和保养激光机是一种精密设备，需要定期进行维护和保养。
包括清洁光路系统、更换耗材等。
确保设备的正常运行和寿命。
四、常见问题及解决方法4.1 切割质量不理想可能是切割参数设定不当，可以根据实际情况进行调整。
也可能是光路系统有杂质或损坏，需要进行清洁或更换。
4.2 设备故障如果出现设备故障，应立即停止操作，并联系专业技术人员进行维修。
激光机作业指导书
激光机作业指导书一、概述激光机是一种高精密度、高效率的加工设备，广泛应用于金属加工、电子制造、汽车制造等行业。
为了确保激光机的安全操作和有效使用，本指导书旨在提供详细的作业指导和操作规范。
二、操作前准备1. 确保操作人员具备相关的激光机操作培训和安全知识。
2. 检查激光机设备是否正常运行，并确保所有安全装置完好。
3. 准备好所需的加工材料和工具，确保其符合激光机的要求。
三、安全操作规范1. 穿戴个人防护装备，包括防护眼镜、防护手套等。
2. 在操作激光机时，禁止任何人员靠近工作区域，以免发生意外伤害。
3. 在操作激光机之前，确保工作区域干净整洁，防止杂物堆积和跌倒。
4. 在操作过程中，严禁将手指或其他身体部位置于激光束路径中，以免受伤。
5. 当激光机工作时，禁止随意停止或启动设备，必须按照操作规程进行操作。
6. 在激光机工作期间，禁止打开设备的任何保护罩或盖板，以免暴露于激光束下。
7. 如发现激光机设备出现异常情况，应立即停止操作并报告相关负责人。
四、操作步骤1. 打开激光机电源，并确保设备处于正常工作状态。
2. 设置所需的加工参数，包括激光功率、扫描速度、加工深度等。
3. 将待加工材料放置在激光机工作台上，并固定好。
4. 根据加工要求，使用激光机控制系统进行加工轨迹的设计和调整。
5. 检查激光束的焦点位置，并确保其与待加工材料的表面对齐。
6. 启动激光机并开始加工操作，注意观察加工过程中的效果和设备运行情况。
7. 加工完成后，关闭激光机电源，并进行设备的清洁和维护。
五、常见问题及解决方法1. 问题：激光功率不足，导致加工效果不理想。
解决方法：调整激光功率参数，确保其符合加工要求。
2. 问题：激光束偏离加工轨迹。
解决方法：检查激光束的对准情况，调整焦点位置和加工轨迹设计。
3. 问题：加工过程中产生过多的烟尘。
解决方法：增加排风设备的使用，确保加工环境清洁。
六、设备维护1. 定期清洁设备表面，避免灰尘和杂物积聚。
激光机作业指导书

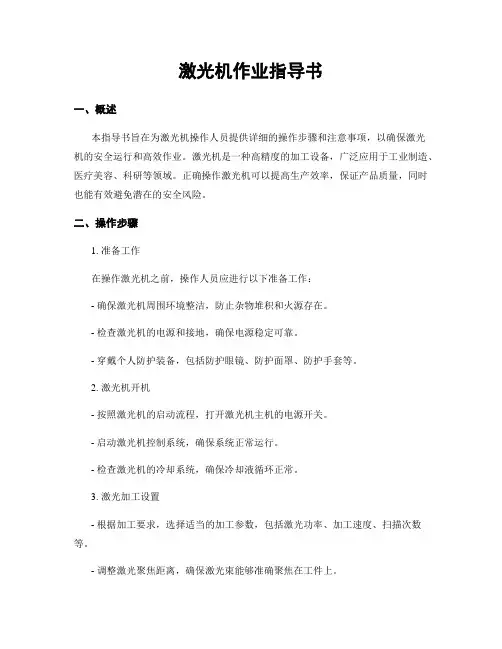

激光机作业指导书一、概述本指导书旨在为激光机操作人员提供详细的操作步骤和注意事项，以确保激光机的安全运行和高效作业。
激光机是一种高精度的加工设备，广泛应用于工业制造、医疗美容、科研等领域。
正确操作激光机可以提高生产效率，保证产品质量，同时也能有效避免潜在的安全风险。
二、操作步骤1. 准备工作在操作激光机之前，操作人员应进行以下准备工作：- 确保激光机周围环境整洁，防止杂物堆积和火源存在。
- 检查激光机的电源和接地，确保电源稳定可靠。
- 穿戴个人防护装备，包括防护眼镜、防护面罩、防护手套等。
2. 激光机开机- 按照激光机的启动流程，打开激光机主机的电源开关。
- 启动激光机控制系统，确保系统正常运行。
- 检查激光机的冷却系统，确保冷却液循环正常。
3. 激光加工设置- 根据加工要求，选择适当的加工参数，包括激光功率、加工速度、扫描次数等。
- 调整激光聚焦距离，确保激光束能够准确聚焦在工件上。
- 根据需要，安装合适的夹具和定位装置，确保工件的稳定固定。
4. 激光加工操作- 将工件放置在激光机的工作台上，并进行合适的定位调整。
- 按照加工路径设置好的程序，启动激光加工过程。
- 监控激光加工过程，确保加工质量和效率。
- 注意观察激光机的工作状态，如发现异常情况及时停机检修。
5. 激光机关机- 加工完成后，按照激光机的关机流程，关闭激光机主机的电源开关。
- 关闭激光机控制系统，确保系统安全关闭。
- 关闭激光机的冷却系统，排除冷却液并清洁冷却系统。
三、注意事项1. 安全操作- 激光机是一种高能设备，操作人员必须严格遵守操作规程，确保人身安全。
- 禁止在激光加工过程中观察激光束，避免直接暴露在激光束下。
- 在激光加工过程中，避免触碰激光器和光学元件，以防损坏设备或受伤。
2. 环境要求- 激光机应放置在通风良好、干燥清洁的场所，避免尘埃和湿气对设备的影响。
- 激光机周围应保持整洁，防止杂物堆积和火源存在，防止发生火灾和爆炸。
激光机机作业指导书

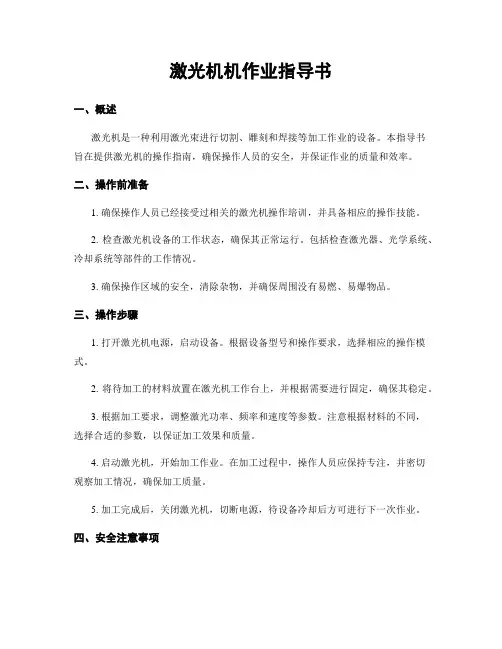

激光机机作业指导书一、概述激光机是一种利用激光束进行切割、雕刻和焊接等加工作业的设备。
本指导书旨在提供激光机的操作指南，确保操作人员的安全，并保证作业的质量和效率。
二、操作前准备1. 确保操作人员已经接受过相关的激光机操作培训，并具备相应的操作技能。
2. 检查激光机设备的工作状态，确保其正常运行。
包括检查激光器、光学系统、冷却系统等部件的工作情况。
3. 确保操作区域的安全，清除杂物，并确保周围没有易燃、易爆物品。
三、操作步骤1. 打开激光机电源，启动设备。
根据设备型号和操作要求，选择相应的操作模式。
2. 将待加工的材料放置在激光机工作台上，并根据需要进行固定，确保其稳定。
3. 根据加工要求，调整激光功率、频率和速度等参数。
注意根据材料的不同，选择合适的参数，以保证加工效果和质量。
4. 启动激光机，开始加工作业。
在加工过程中，操作人员应保持专注，并密切观察加工情况，确保加工质量。
5. 加工完成后，关闭激光机，切断电源，待设备冷却后方可进行下一次作业。
四、安全注意事项1. 操作人员在操作激光机前，应佩戴适当的个人防护装备，包括护目镜、防护手套等。
2. 激光机工作时，操作人员应远离激光束，避免直接接触激光辐射，以免造成伤害。
3. 加工过程中，不得随意更改激光机的参数设置，以免影响加工质量和设备安全。
4. 激光机设备应定期维护和保养，确保其正常运行。
维护工作应由专业人员进行。
5. 在操作激光机时，应保持操作区域的整洁，避免杂物堆积，以免影响操作安全。
五、故障排除1. 如果激光机设备出现故障，请立即停止作业，并切断电源。
然后联系维修人员进行维修。
2. 在维修人员到达之前，不得私自拆卸或修理设备，以免造成更大的损坏或安全隐患。
六、总结本指导书详细介绍了激光机的操作流程和安全注意事项，希望能够帮助操作人员正确、安全地操作激光机设备。
在进行激光机作业时，请严格按照本指导书的要求进行操作，确保人员安全和作业质量。
激光机作业指导书

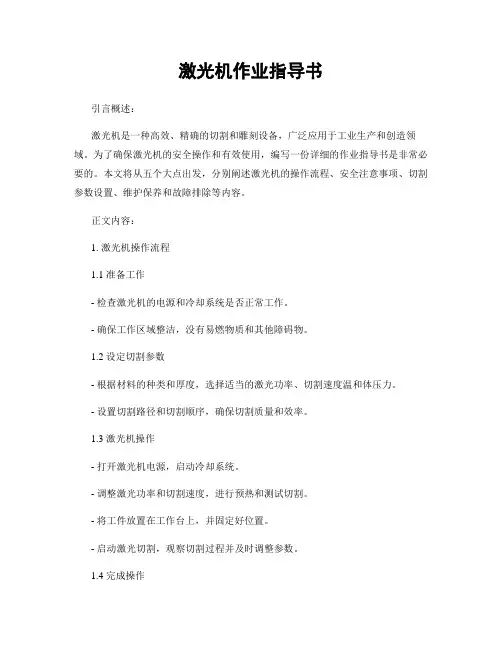

激光机作业指导书引言概述：激光机是一种高效、精确的切割和雕刻设备，广泛应用于工业生产和创造领域。
为了确保激光机的安全操作和有效使用，编写一份详细的作业指导书是非常必要的。
本文将从五个大点出发，分别阐述激光机的操作流程、安全注意事项、切割参数设置、维护保养和故障排除等内容。
正文内容：1. 激光机操作流程1.1 准备工作- 检查激光机的电源和冷却系统是否正常工作。
- 确保工作区域整洁，没有易燃物质和其他障碍物。
1.2 设定切割参数- 根据材料的种类和厚度，选择适当的激光功率、切割速度温和体压力。
- 设置切割路径和切割顺序，确保切割质量和效率。
1.3 激光机操作- 打开激光机电源，启动冷却系统。
- 调整激光功率和切割速度，进行预热和测试切割。
- 将工件放置在工作台上，并固定好位置。
- 启动激光切割，观察切割过程并及时调整参数。
1.4 完成操作- 切割完成后，关闭激光机电源和冷却系统。
- 清理工作区域，保持设备和周围环境整洁。
2. 激光机安全注意事项2.1 穿戴防护装备- 操作人员应穿戴防护眼镜、手套和防护服等装备，以防止激光辐射和切割火花的伤害。
2.2 防止火灾- 禁止在激光机周围存放易燃物质，确保工作区域通风良好。
- 定期检查激光机的冷却系统和电气连接，防止火灾事故发生。
2.3 避免眼部损伤- 操作人员禁止直视激光光束，必要时应佩戴防护眼镜。
- 在激光切割过程中，确保周围人员远离激光区域，以防止意外伤害。
3. 切割参数设置3.1 激光功率- 根据材料的种类和厚度，选择适当的激光功率，以确保切割质量和速度。
3.2 切割速度- 根据材料的种类和厚度，调整切割速度，以避免过快或者过慢造成的切割质量下降。
3.3 气体压力- 根据材料的种类和厚度，设置适当的气体压力，以保持切割过程中的气体流动和清洁。
4. 维护保养4.1 清洁- 定期清洁激光机的光路系统和镜片，以确保激光束的质量和切割效果。
4.2 冷却系统维护- 定期检查冷却系统的水质和水压，保持冷却效果良好。
激光机机作业指导书
激光机机作业指导书一、概述激光机是一种利用激光束进行切割、雕刻、打标等加工操作的设备。
本指导书旨在提供激光机的操作指南，确保操作人员能够正确、安全地使用激光机进行工作。
二、安全注意事项1. 激光机操作必须由经过专业培训的操作人员进行，未经授权人员严禁擅自操作。
2. 在操作激光机之前，必须佩戴个人防护设备，包括护目镜、防护手套和防护服等。
3. 确保工作区域内没有易燃物品或易燃气体，以防止激光引发火灾或爆炸。
4. 在激光机运行期间，严禁将手部或其他身体部位靠近激光束，以免造成伤害。
5. 在激光机操作期间，禁止将任何物品放置在激光束路径上，以确保激光束的正常运行。
三、操作步骤1. 打开激光机电源，并确保激光机连接到稳定的电源插座上。
2. 启动激光机系统，按照操作面板上的指示进行操作。
3. 设置激光功率和速度，根据具体工作需求进行调整。
4. 将待加工物品放置在激光机工作台上，并调整好位置。
5. 根据工作要求，选择相应的加工模式，如切割、雕刻或打标等。
6. 开始激光加工操作，确保操作人员远离激光束路径。
7. 在激光加工过程中，注意观察加工效果，如有异常情况立即停止操作并检查。
8. 激光加工完成后，关闭激光机系统，并切断电源。
四、维护保养1. 定期清洁激光机的外壳和工作台，以保持设备的整洁。
2. 检查激光机的光路系统，确保光路通畅，如有污垢或异物应及时清除。
3. 检查激光机的冷却系统，确保冷却液的循环正常，如有异常应及时处理。
4. 定期检查激光机的光源和镜片，如有损坏或磨损应及时更换。
5. 保持激光机的工作环境干燥、清洁，避免灰尘和湿气对设备的影响。
五、故障排除1. 如果激光机无法启动，首先检查电源是否连接正常，然后检查保险丝是否熔断。
2. 如果激光功率不稳定，可以检查激光源和光路系统是否存在故障。
3. 如果激光加工效果不理想，可以检查加工参数的设置是否正确，或者检查光路系统是否存在污垢或损坏。
六、常见问题解答1. 问：激光机的使用寿命是多久？答：激光机的使用寿命与具体品牌和型号有关，一般在5000至10000小时之间。
激光机机作业指导书
激光机操作指导书一、简介激光机是一种利用激光技术进行加工的工具。
它能够通过高能量密度的激光束照射物体表面，达到切割、雕刻、打孔等目的。
激光机广泛应用于各个领域，例如制造业、建筑业、医疗美容等。
本操作指导书将详细介绍激光机的使用方法及注意事项。
二、安全操作须知1. 在使用激光机前，务必佩戴个人防护装备，包括眼镜、防护面罩、手套等。
2. 确保激光机工作区域周围没有易燃物品和易燃气体，以防激光照射造成火灾。
3. 激光机使用时，请确保周围无人，并随时保持警惕，以避免造成人身伤害。
4. 激光机工作时，请勿将头、手或其他身体部位置于激光束路径中。
5. 当激光机出现异常或故障时，请立即停止使用，并及时报修。
三、操作步骤1. 开启激光机电源，确保水冷系统正常运行。
2. 启动电脑，并确保激光机与电脑连接正常。
3. 打开激光切割软件，选择相应的文件。
4. 在切割软件中，根据需要进行参数设置，如功率、速度、加工深度等。
5. 将待加工物品放置在激光机工作台上，并确保牢固。
6. 调整激光机焦距，使激光束与物体表面保持适当的距离。
7. 确认激光机工作区域安全后，点击开始按钮，启动激光切割。
8. 监控切割过程，确保切割质量和加工效果。
9. 切割完成后，关闭激光机电源，并进行清洁和维护。
四、注意事项1. 在操作激光机时，应保持专注并集中注意力，防止操作失误。
2. 切勿随意更改激光机的参数设置，以免影响加工质量。
3. 定期进行激光机的维护保养工作，如清洁镜片、检查电源等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
始位置.
走笔:
太长:无明显视觉变化,但会影响 整体打标时间.
太短:影响激光打标末尾.
转折: 太长:转折部光点过烧,标记过深. 太短:转折总位变形.
开激光: 过长:每次打标的起始位置光点过 烧,标记过深.太短:起始位置打标光 点丢失,标记过浅
关激光: 太长:打标的末尾位置光点过烧,标记太深.太短:末尾位置光点丢失,标记过浅.
7
软件设置
1. HMX-H,HMX-T 系列(脉冲光纤激光打标机)的基本设置. 打开打标软件,点击”设置/系统”
然后选择”光学,再点击”高级”
点”是”
8
选择 IPG,ቤተ መጻሕፍቲ ባይዱXY2,像素电平,像素脉宽,8bit.
9
2. HMX-C 系列(连续光纤激光打标机)的设置 除激光接口改为 DA1 外,其他设置都一样.
17
b.扫描头:
延迟:
空笔:空笔指的是打标过程中,从一 个任务位置跳至另一个位置的过程 (期间不出光),这时定义的是跳转结 束时的延时. 走笔:打标走直线时在直线末端(打 标完成前)的延时. 转折:打标过程中有转折部分的延 时 开激光:接到打标信号与真正出光 打标之间的延时(可为负数). 关激光:接到到关闭信号与真正关闭 打标之间的延时. 速度空笔: 空笔: 太长:无明显视觉变化,但会影响整
10
2. 场镜的选择与校正:点击”设置/系统/光学”
点”浏览”选择与场镜匹配的镜头文件.打开,然后点击保存.
11
增益的校正: 由于软件设置的尺寸与打标出来的实际迟寸有误差,因此需要校正尺寸,减少误差.比 如:做一个 50*50mm 的正方形,打标后的测量尺寸为 55. 较正公式是(打标后测量的值/预设值)*默认的增益,以图为例. x 的增益为:55/50*0.93=x 最终的增益 y 的增益为:55/50*0.92=y 最终的增益 将计算出来的结果,分别输入,点保存即可.
16
三. 实体工具
1.打标:
每个对象打标时都需要一支笔(一组打标参数),默认情况下是第一支笔.为了区分不同 的笔,每支笔都采用了不同的颜色表示 .当需要多组参数时,可应用多支笔,分别对每支 笔设置不同的参数. 笔:显示笔的编号. 名称:笔的名字. 速度:打标速度,单位:mm/s(毫米每秒) 功率:激光器出光功率,单位:watt(瓦特) 频率:激光频率,单位:KHz(千赫兹) 覆 盖 率 (%): 对 笔 设 置 中 速 度 / 功 率 / 频 率 的值按百分比进行绽放.笔设置中的原有 值不变. 编 辑 …: 打 开 编 辑 对 话 框 , 对 参 数 进 行 设 置. 高 级 …: 打 开 高 级 设 置 对 话 框 , 用 于 设 置 功率非性补偿,象素非线性补偿,结束返回. 建议使用默认. 设置(#256)应用:对选中对象应用当前编 辑的打标设置.
对象属性列表:显示或隐藏对象属性列表.显示位置位于工作区右侧. 放大按钮:单击此按钮,以工作区为中心进行两倍放大显示.可多次放大. 缩小按钮:单击此按钮,以工作为中心进行两倍缩小.可多次缩小. 局部放大:可任意控制放大某一处. 序列号:新建数字操作对象,可以是一串数字. 条形码:新建条形码操作对象. 日期和时间:新建日期和时间操作对象. 二维文字:新建文字操作对象.可以是中方或其他文字格式. 点:在工作区选定位置,新建:单点,操作对象. 线:描绘直线.
1.1 笔编辑
a.主要
单 击”编 辑 …”按 钮后 ,弹 出编辑对话框 .在 这 里可以对单个的笔进行详细设定.
功率:选中”功率控制”下方的”使能”选项,然 后定义选中笔的激光输出功率(影响标刻强弱)
速度:定义打标速度(影响标刻快慢) 频率:定义 Q 开关频率.(影响点的分布密度) 脉冲长度:Q 开关开启时间,单位:us(徽秒) 首脉冲:首脉冲长度, 单位:us(徽秒) 功率控制:使用或关闭笔编辑中的激光输出 功率控制. 长延时:选中后,改变功率设定后要等式 n us(n=长延时中设定值)在以上参数中,后面有全 部选项的选中后,将改变所有笔的设定.
网格对齐:按步调整选中对象,点击一次对象按步调整一步.调整时步的大小由用户自己定 义.定义方法:”设置/系统/视图/步距”
移动到场中心:将选中对象移动到工作区中央位置。
c.打标菜单: 1.打开”打标”对话框,控制打标过程,弹出打标对话框. 扫描头:当有一个以上扫描头时,选项自动激活.选择用于打标的扫描头. 开启: 指示关按钮:标记打标位置 开始打标: 开始激光标刻. STOP: 停止打标. 外触发:允许外总设备控制打标(脚踏开关) 重复打标:打标过程被重复,不停止,则一直打标. 仅选定:只对选中对象进行标刻. 开指示光:指示光可用. 自动指示光:打标前,自动开启指示光. 整体轮廓:选定后,对所有对象位置以最外围为准进行位置标定 .不选,则分别对多个对象进 行位置标定. 打标时关闭:标刻过程中关闭指示关. 2.重置:顺序重置,对象打标顺序进行重置. 3.数量设置:打开”数量设置对话框”,设置重复打标次数 递增序列号:序列号打标,每打标一次,序列号增长率. 4.计时:打开计时对话框,显示打标耗时.
12
b.编辑菜单 退回:撤消以前操作,但不是所有操作都能撤销. 重做:恢复退回操作前状态,是退回操作的逆操作. 删除:删除选中的对象. 复制:复制选中的对象. 阵列复制:如图所示 行列:定义在 X,Y 方向复制生成的个数. 增量:定义在 X,Y 方向复制对象之间的距离. 序列号使能:如果选中这个选项,当复制对象为序列 号时,复制后序列号将从原数开始递境,没有选中,则 序列中数值不会复制. 中层按钮(箭头):定义以何种方式,何种顺序旋转复制 对象.各序列号配合使用非常实用.从左到右依次为: 1,纵向优先复制(横向优向诅单击第一个按钮,当箭 头方向变为横向即可) 2,复制到原对象左上方,左下方,右上方,右下方(由第 二,第三个按钮实现) 3,横向(纵向)以相同顺序排列,排列顺序可单击按钮 改变.
选择:提供对象选择功能. 群组:群组选中的所有对象. 解散群组:解散所选中的对象群. 对齐:提供版式工具栏相同功能. 间距:调整对象间距,作用同版式工具栏,间距高级调整. 通过”编辑/间距/高级…”打开间距高级对话框
对话框中央图形展示间距后的效果
13
左:各对象(闭合对象)的左边线等间距,在选定对象方框内调整. 中心:各对象(闭合对象)的中心等间距,在选定对象方框内调整 右:各对象(闭合对象)的右边线等间距,在选定对象方框内调整 间距:选定各对象(闭合对象)的左右边线同时等间距,在选定对象方框内调整 固定间距:固定各对象之间的间距
18
2.填充:
这个特性菜单可以对闭合的图形进行 填充.每个图形有两个不同的”填充”,每个图形 的角度和间隔可以分别定义.可以通过点击图 标按钮来定义振镜的运动类型.蓝线代表位图 的打标线和方向,红线代表扫描跳线,定义完间 隔距离,角度,和类型后,点应用按钮可以生成 填充. 填充 1,填充 2:转换两种填充方式. 使能:激活填充各个选项. 顺序:排序直线以获得最小空笔. 间隔:直线间的间距,单位 mm 角度:填充线的角度,与 x 轴的夹角. 最小空笔:如果跳跃的最小值小于两点之间的 间隔,那么这种类型是可用的. 起始偏移:最初填充与图元底部轮廓线的偏移 量. 末尾偏移:最后填充与图元顶部轮廓线的偏移 量. 线缩进量:缩短填充线. 光斑补偿:减小填充区域来避免因重复而引起 的热烧. 环绕数:点击图标以环绕圈式填充,可输入环绕 的圈数,达到控制填充的间隔. 缺省设置:用现行的填充类型为新图形的默认类型.
软件说明书
目录
软件的安装
软件的安装……………………………………………………… 03 密码……………………………………………………………… 04 USB 的连接 ……………………………………………………. 04
软件设置
软件基本设置……………………………………………………….08 镜头文件的选择与校正………………………………………………12
d.设置菜单:参照软件设置章节.
14
2.工具栏
打开文件图标:打开文件(文件必须已经存在,默认格式为*.sjf) 保存文件图标:保存文件(当前活动窗口) 删除所选实体:删除目标 打印:打印当前工作区,只能在安装打印机后,可用 打印预览:对打印形成效果进行预览. 工作区调整:以描描区为主体显示所有对象. 所有对象显示:用于显示所有对象,显示方式以对象为主体. 选中对象显示:显示当前选中对象,显示主体为当前选中对象. 对象列表图标:显示或隐藏编辑对象列表.显示位置位于工作区左侧.
导入类型常见为:*.plt(coreldraw),*.dxf(autoCAD). 分辨率:是毫米与英寸的比例转换.(主要是导入 PLT 文件的大小是否 1:1). 场居中:把打开的内容放到窗口中间. Advanced…高级选项:
Inport To Pen Groups:导入打开组合. Close Open PolyLines:关闭打开线. Optimize PolyLines and LineArrays: 优化线阵列.
5
这时要手动安装驱动.如下图所示.: 右键点击,”更新驱动”,弹出下面窗口:
此时,点击下一步,系统会自动寻找驱动,也可以手动安装驱动,如图所示:
6
选择”浏览”,找到安装目录,”c:/scaps/usc1”点确定,安装驱动.
系统安装驱动后,会弹出对话空口,提示完成找到新硬件向导,.此时在设备管理器中,可以看到 硬件前面的黄色叹号没有了,表示硬件驱动已安装,可以正常使用了.
二. 软件的使用
1.菜单栏
a.文件菜单 新建:刷新工作区,为新建任务做准备.并删除现在编辑所有对象. 加载:打开加载对话框,打开已保存的*.sjf 文件. 保存:保存正在编辑的*.sjf 文件.如果是首次保存,与”保存到”一样 保存到:保存正在编辑的工作为一个新的*.sjf 文件. 任务属性:打开任务属性对话框,可输入对文件的文字注释(随文件一起保存). 导入:
