潜水泵的结构及分解图

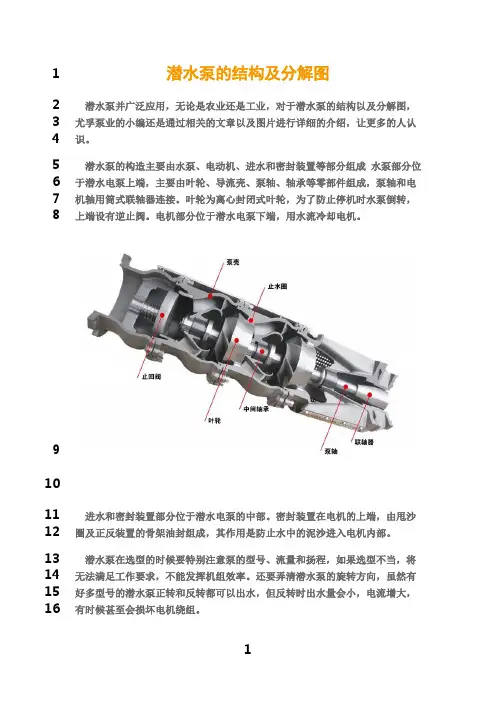

最新潜水泵的结构及分解图
潜水泵的结构及分解图12潜水泵并广泛应用，无论是农业还是工业，对于潜水泵的结构以及分解图，3尤孚泵业的小编还是通过相关的文章以及图片进行详细的介绍，让更多的人认4识。
5潜水泵的构造主要由水泵、电动机、进水和密封装置等部分组成水泵部分位6于潜水电泵上端，主要由叶轮、导流壳、泵轴、轴承等零部件组成，泵轴和电7机轴用筒式联轴器连接。
叶轮为离心封闭式叶轮，为了防止停机时水泵倒转，8上端设有逆止阀。
电机部分位于潜水电泵下端，用水流冷却电机。
91011进水和密封装置部分位于潜水电泵的中部。
密封装置在电机的上端，由甩沙12圈及正反装置的骨架油封组成，其作用是防止水中的泥沙进入电机内部。
13潜水泵在选型的时候要特别注意泵的型号、流量和扬程，如果选型不当，将14无法满足工作要求，不能发挥机组效率。
还要弄清潜水泵的旋转方向，虽然有15好多型号的潜水泵正转和反转都可以出水，但反转时出水量会小，电流增大，16有时候甚至会损坏电机绕组。
17我国的水泵行业经济运行情况良好，并保持了多年的高速增长，但我国每年18还要从国外大量进口水泵产品，因为我们的水泵产品虽然在技术上和国外还是19有很大的差距，其可靠性和质量还不够稳定。
20尤孚提供潜水泵、地面泵、深井泵、污水泵、泵系统产品和售后服务，为客21户提供量身定做的解决方案。
2223我们提供先进的产品、服务和解决方案，满足您的多元需求。
产品广泛应用24于电厂、钢厂、矿山、油气、市政和自来水厂、温泉、喷泉、工业应用、建设25和农业市场。
26面向未来，尤孚将不断开发更加节能、环保和性价比更高的水泵和泵系统产27品，致力于成长为更加专业化、多元化的国际流体设备供应商。
28。
潜水泵的工作原理及故障分析
潜水泵的工作原理及故障分析摘要：本文主要对潜水泵的工作原理、常见故障、处理方法以及使用过程的注意事项进行了一定的探讨，希望本文的论述可以为行业相关人士提供一定的参考与帮助。
关键词：潜水泵；工作原理；故障1 概述潜水泵在实际工作过程中，机组都是处于水下环境当中，主要进行排水作业，通常情况下排水的扬程都比较大，比较适用于深井排水，是深井排水工作中的一个重要设备。
正是因为潜水泵工作环境是水下，所以如果使用操作不当就很可能引发各种问题，最常见的就是潜水泵维护不当造成排水量过低而不能顺利排水问题。
引发潜水泵发生各种故障的影响因素很多，因为作业环境的特殊性，潜水泵一旦发生故障不但维修困难大，而且还会严重耽误施工工期，所以在实际工作过程中，工作人员一定要严格按照相关标准和规范进行操作，并及时发现存在的问题，制定相应的解决对策，将潜水泵故障发生几率降至最低。
2 潜水泵的工作原理在潜水泵启动之前，一定要保证泵内和吸入管都充满液体，在开启之后，叶轮立即就会高速旋转，里面的液体也会随着叶片一起高速旋转，受离心力的影响会飞向叶轮的外围，飞射出去液体的速度会在泵壳扩散室内逐渐减缓，但压力会逐渐增强，之后从潜水泵出口流出。
液体在不断甩向周围的过程中，在叶片的中心处逐渐形成一个既没有液体也没有空气的真空低压区，在大气压作用下，液池面的液体会从吸入管流入到潜水泵当中，就是这样一个连续不断地从液池中抽吸然后又从泵排出管流出的过程。
图1 潜水泵结构原理图以及零件分解图3 潜水泵故障及处理3.1 潜水泵运转有异常振动、不稳定当潜水泵出现不稳定或者是异常振动的时候，通常情况下造成这种现象的原因包括以下四个方面：一，潜水泵底座的脚螺栓发生了松动或者是没有拧紧，这种异常需要对所有的地脚螺栓进行均匀拧紧的处理措施；二，没有为出水管路设置独立支撑，造成了水泵的振动，在处理的时候可以为水泵出水管设置单独的稳固性支撑，尽可能减轻出水管法兰承重；三，水泵叶轮质量不达标，导致使用过程出现松动甚至发生损坏，这时就需要及时更换叶轮；四，潜水泵轴承出现了损坏，这就需要对损坏的轴承进行更换。
污水提升泵站系统工作原理图、作用
一体化预制泵站核心技术说明污水提升设备，是在城市用地日益紧张的前提下，城市的不断扩张和建设，迫使人们不断地向地下发展，随之而来的建筑物的污水排放也成为困扰人们生活的巨大问题，原有的地下建筑物污水排放设施由于技术落后、设备陈旧、不但故障率高，而且还要有专人定期进行清掏，对设备进行维修，也会给地下建筑物的设备造成极大的污染，因此，原有的设备早已不能适应人们日益发展需求。
污水提升泵站,卫生间专用污水提升器，该系列设备实现了污水的密闭排放，解决了地下建筑污水排放时的二次污染，采用污水和杂物分离技术，使得整个设备在运行过程中，实现了免清掏，同时该系列设备还有维修率低的优点，设备是现代社会消除地下建筑物污水排放二次环境污染的最佳选择。
设备特点1、不堵塞：由于采用了杂物和污水分离的技术，水泵叶轮不接触杂物，避免了泵的堵塞。
2、污水无倒灌：由于进水管采用双止位阀，增强了防止污水倒流的可靠性。
3、污水箱内无污物沉积：采用了箱底部旋流冲选，避免了污物的沉积。
4、水位检测可靠：水位检测控制灵敏，保证了水泵自动启停的可靠性;根据现场实际情况，以及用户的需求，可以在水位检测装置上加装自动调温设施，以免水位检测装置内部液体受温度的影响发生凝固的现象。
5、无污染：污水实现密闭储存和排放，污水不会外溢，无臭味，净化了周围环境。
6、免清掏：污水和杂物实现分离，外排时一起排出，真正实现免清掏。
7、提高建筑利用率：该系列产品占地面积小，节省地下室空间。
8、自动化控制运行：使用PLC自动控制技术的引入，可实现自动运行，故障报警提示等功能。
9、可自动杀菌消毒：根据用户不同场合的需求，可以进行自动杀菌消毒处理，达标后排放。
适合领域·各类建筑物地下室的污水排放;·地下室厨房及卫生间的污水排放;·地铁车站、地下通道的污水排放;·人防工程改建后的污水排放;·市区中、小型无人操作污水输送泵站;·地下商场、餐饮、浴池等服务场所的污水排放;·各类卫生机构污水排放的杀菌消毒处理和达标排放。

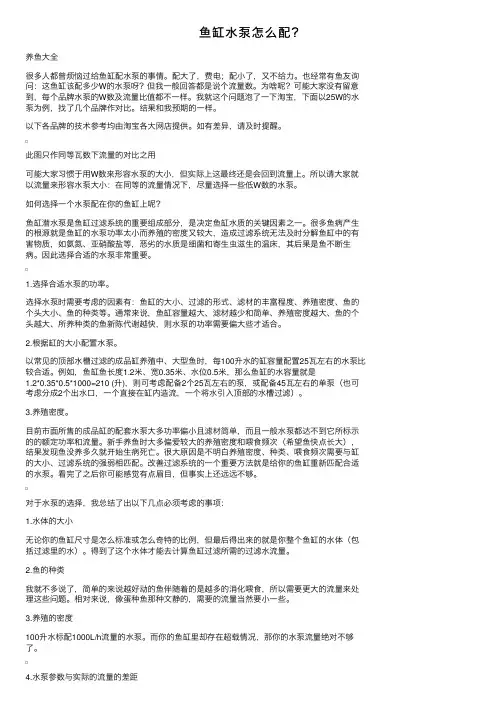

鱼缸水泵怎么配？
鱼缸⽔泵怎么配？养鱼⼤全很多⼈都曾烦恼过给鱼缸配⽔泵的事情。
配⼤了，费电；配⼩了，⼜不给⼒。
也经常有鱼友询问：这鱼缸该配多少W的⽔泵呀？但我⼀般回答都是说个流量数。
为啥呢？可能⼤家没有留意到，每个品牌⽔泵的W数及流量⽐值都不⼀样。
我就这个问题泡了⼀下淘宝，下⾯以25W的⽔泵为例，找了⼏个品牌作对⽐。
结果和我预期的⼀样。
以下各品牌的技术参考均由淘宝各⼤⽹店提供。
如有差异，请及时提醒。
此图只作同等⽡数下流量的对⽐之⽤可能⼤家习惯于⽤W数来形容⽔泵的⼤⼩，但实际上这最终还是会回到流量上。
所以请⼤家就以流量来形容⽔泵⼤⼩：在同等的流量情况下，尽量选择⼀些低W数的⽔泵。
如何选择⼀个⽔泵配在你的鱼缸上呢？鱼缸潜⽔泵是鱼缸过滤系统的重要组成部分，是决定鱼缸⽔质的关键因素之⼀。
很多鱼病产⽣的根源就是鱼缸的⽔泵功率太⼩⽽养殖的密度⼜较⼤，造成过滤系统⽆法及时分解鱼缸中的有害物质，如氨氮、亚硝酸盐等，恶劣的⽔质是细菌和寄⽣⾍滋⽣的温床，其后果是鱼不断⽣病。
因此选择合适的⽔泵⾮常重要。
1.选择合适⽔泵的功率。
选择⽔泵时需要考虑的因素有：鱼缸的⼤⼩、过滤的形式、滤材的丰富程度、养殖密度、鱼的个头⼤⼩、鱼的种类等。
通常来说，鱼缸容量越⼤、滤材越少和简单、养殖密度越⼤、鱼的个头越⼤、所养种类的鱼新陈代谢越快，则⽔泵的功率需要偏⼤些才适合。
2.根据缸的⼤⼩配置⽔泵。
以常见的顶部⽔槽过滤的成品缸养殖中、⼤型鱼时，每100升⽔的缸容量配置25⽡左右的⽔泵⽐较合适。
例如，鱼缸鱼长度1.2⽶、宽0.35⽶、⽔位0.5⽶，那么鱼缸的⽔容量就是1.2*0.35*0.5*1000=210 (升)，则可考虑配备2个25⽡左右的泵，或配备45⽡左右的单泵（也可考虑分成2个出⽔⼝，⼀个直接在缸内造流，⼀个将⽔引⼊顶部的⽔槽过滤）。
3.养殖密度。
⽬前市⾯所售的成品缸的配套⽔泵⼤多功率偏⼩且滤材简单，⽽且⼀般⽔泵都达不到它所标⽰的的额定功率和流量。
泵站管理运行方案42
泵站管理运行方案42目录第1章1.11.21.31.4第1章工程概略1.1编制依据1.1.1《中华人民共和国城镇泵站维护技术规程》1.1.2北苑东路排水工程北苑东路与东北铁路环线立交雨水泵站-完工图1.2工程简介北苑东路位于北京市朝阳区。
该路南起北苑三号路，北至清河。
已建北苑东路下穿现况东北铁路环线及现况城市铁路。
下穿铁路处，北苑东路设计最低点（33.40米）低于此处20年一遇洪水位（36.50米），道路立交范围内雨水无法自流排除，立交范围内雨水须经北苑东路下穿雨水泵站提升后，向东接入北苑东路拟建雨水管（D=1400），最终向北接入清河。
1.3分项工程简述1.3.1雨水泵站土建部分（1）泵站位置新建立交雨水泵站位于拟建铁路立交东南侧。
泵站西侧围墙距现状北苑东路中线29.5米。
泵站围墙东北角距立水桥东路规划永中75米。
（2）占地面积泵站占地面积1040米2（南北长40米，东西宽26米）。
（3）设想流量立交雨水流量：雨水泵站汇水面积约6.0公顷，设计重现期采用P=2年，地面集水时间t=5分钟，综合径流系数=0.9，降雨强度q=405升/秒.公顷。
故立交雨水流量为Q=1.5米3/秒。
盲沟排水量：根据北苑东路道路供给数据，道路盲沟排水量为0.01米3/秒。
（4）泵房深度泵站室外地面标高38.80米。
室内地面标高39.00米。
泵站进水管管内底高程30.75米。
新建立交水泵站深10米。
（5）泵房的形式及规模泵房为自灌式矩形泵房。
地下部分采用11×15米钢筋混凝土结构。
上部为框架结构，附属用房为砖混结构，并设有变电室和配电室。
泵站排水主要有地面水和地下水两种，地面水主要由汛期雨水及冬季冰雪融化形成的地面水组成；地下水为道路路基下盲沟排水，根据该地区地下水情况，每天开启DN100水泵一台，开启时间约为15～20分钟左右，能将集水井内的盲沟水排净。
地面水排除时间为每年汛期（汛期排水时间约为6～9月，水泵开启数量及时间根据汛期雨水量确定）和冰雪融化（2～3月）期间。
常用水泵型号代号汇总.
常用水泵型号代号LG-----高层建筑给水泵DL------多级立式清水泵BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵DA1-------多级卧式清水泵QJ-------潜水电泵泵型号意义：如40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）200QJ20-108/8 200---表示机座号200QJ---潜水电泵20—流量20m3/h 108---扬程108M8---级数8级水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。
水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。
扬程，用H表示，单位是M。
对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。
对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。
电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）。
联轴器泵头（体_) 卧式机座水泵相关知识1.什么叫泵？答：通常把提升液体，输送液体或使液体增加压力，即把原动的机械能变为液体能量的机器统称为泵。
2.泵的分类？答：泵的用途各不相同，根据原理可分为三大类：1.容积泵2.叶片泵3.其他类型的泵3.容积泵的工作原理答：利用工作容积周期性变化来输送液体，例如：活塞泵、柱塞泵、隔膜泵、齿轮泵、滑板泵、螺杆泵等。
4.叶片泵的工作原理？答：利用叶片和液体相互作用来输送液体，例如：离心泵、混流泵、轴流泵、旋涡泵等5.离心泵的工作原理？答：离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。
由于离心泵的作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因液体的排出而形成真空或低压，吸水池中的液体在液面压力（大气压）的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出液体。
机械密封资料
机械密封的工作原理机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力（或磁力）作用下保持贴合并配以辅助密封而达到阻漏的轴封装置。
常用机械密封结构机械密封一般由静止环（静环）1．旋转环（动环）2．弹性元件3．弹簧座4．紧定螺钉5．旋转环辅助密封圈6和静止环辅助密封圈8等元件组成，防转销7固定在压盖9上以防止静止环转动。
旋转环和静止环往往还可根据它们是否具有轴向补偿能力而称为补偿环或非补偿还。
机械密封中流体可能泄漏的途径有A、B、C、D四个通道。
C、D泄漏通道分别是静止环与压盖、压盖与壳体之间的密封，二者均属静密封。
B通道是旋转环与轴之间的密封，当端面摩擦磨损后，它仅仅能追随补偿环沿轴向作微量的移动，实际上仍然是一个相对静密封。
因此，这些泄漏通道相对来说比较容易封堵。
静密封元件最常用的有橡胶O形圈或聚四氟乙烯V形圈，而作为补偿环的旋转环或静止环辅助密封，有时采用兼备弹性元件功能的橡胶、聚四氟乙烯或金属波纹管的结构。
A通道则是旋转环与静止环的端面彼此贴合作相对滑动的动密封，它是机械密封装置中的主密封，也是决定机械密封性能和寿命的关键。
因此，对密封端面的加工要求很高，同时为了使密封端面间保持必要的润滑液膜，必须严格腔制端面上的单位面积压力，压力过大，不易形成稳定的润滑液膜，会加速端面的磨损；压力过小，泄漏量增加。
所以，要获得良好的密封性能又有足够寿命，在设计和安装机械密封时，一定要保证端面单位面积压力值在最适当的范围。
机械密封与软填料密封比较，有如下优点：①密封可靠在长周期的运行中，密封状态很稳定，泄漏量很小，按粗略统计，其泄漏量一般仅为软填料密封的1/100；②使用寿命长在油、水类介质中一般可达1～2年或更长时间，在化工介质中通常也能达半年以上；③摩擦功率消耗小机械密封的摩擦功率仅为软填料密封的10%～50%；④轴或轴套基本上不受摩损；⑤维修周期长端面磨损后可自动补偿，一般情况下，毋需经常性的维修；⑥抗振性好对旋转轴的振动、偏摆以及轴对密封腔的偏斜不敏感；⑦适用范围广机械密封能用于低温、高温、真空、高压、不同转速，以及各种腐蚀性介质和含磨粒介质等的密封。
潜水泵的结构及分解图
潜水泵的结构及分解图潜水泵又称潜水电泵，英文名字submersible pump。
潜水泵是一种用途广泛的水处理工具，无论是在农业生产还是工业加工中都能看到潜水泵的影子。
按其应用场合和用途大体可以分为潜污泵，排沙潜水泵，清水潜水泵。
潜水泵一般是由泵体、扬水管、泵座、潜水电机和起动保护装置组成。
通俗的讲就是一种泵和电机合二为一的输送液体的机械，它结构简单，使用方便。
潜水泵发展至今已经有60多年的历史，1904年美国的布隆*杰克逊(Byron Jackson)公司第一个成功地设计、制造了卧式连接的潜水电泵和潜水电机，这就是现代潜水电泵的“祖先”。
随着材料科学、密封技术、控制和保护技术的发展以及冷热加工工艺水平的提高，潜水泵得到了飞速发展。
1928年该公司发明了直接连接的立式潜水电泵，这是现代深井潜水泵的最初形式。
我国于1958年开始生产7KW的作业面潜水电泵，揭开了我国潜水电泵生产的序幕，经过30多年的发展，目前已经取得了较大的成绩。
根据泵与电机的相对位置不同，潜水泵又可以分为上泵式和下泵式。
上泵式潜水泵泵在上面，电机在下面，这种结构大大减小了泵的径向尺寸，所以多用于井用潜水电泵和小型作业潜水电泵。
下泵式潜水泵电机在上面，泵在下面，它又分为内装式和外装式两种。
内装下泵式潜水泵所输送的液体首先通过包围电机的环形流道，使之冷却电机后再流出泵压出口。
这种泵即使在接近排干吸水池的情况下，也不必担心电机升温，故应用范围正在日益扩大。
外装下泵式潜水电泵则直接从叶轮后的压水室或导叶体出口处排出液体，电机也被抽送的液体冷却。
由于下泵式结构可以在较浅的液体中也能工作，故常用于作业面潜水电泵，尤其它是大口径潜水电泵的主要结构型式。
下泵式潜水电泵的机械密封位于出口水流高压区，扬程越高，此处水压力越高，所以机械密封的性能受到扬程的控制。
潜水泵的结构及分解图潜水泵根据其叶轮结构特点的不同，应用场合就不同。
开式或半开式叶轮：抗磨材料制造，附有可调节的导叶及滤网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
潜水泵的结构及分解图
潜水泵又称潜水电泵，英文名字submersible pump。
潜水泵是一种用途广泛的水处理工具，无论是在农业生产还是工业加工中都能看到潜水泵的影子。
按其应用场合和用途大体可以分为潜污泵，排沙潜水泵，清水潜水泵。
潜水泵一般是由泵体、扬水管、泵座、潜水电机和起动保护装置组成。
通俗的讲就是一种泵和电机合二为一的输送液体的机械，它结构简单，使用方便。
潜水泵发展至今已经有60多年的历史，1904年美国的布隆*杰克逊(Byron Jackson)公司第一个成功地设计、制造了卧式连接的潜水电泵和潜水电机，这就是现代潜水电泵的“祖先”。
随着材料科学、密封技术、控制和保护技术的发展以及冷热加工工艺水平的提高，潜水泵得到了飞速发展。
1928年该公司发明了直接连接的立式潜水电泵，这是现代深井潜水泵的最初形式。
我国于1958年开始生产7KW的作业面潜水电泵，揭开了我国潜水电泵生产的序幕，经过30多年的发展，目前已经取得了较大的成绩。
根据泵与电机的相对位置不同，潜水泵又可以分为上泵式和下泵式。
上泵式潜水泵泵在上面，电机在下面，这种结构大大减小了泵的径向尺寸，所以多用于井用潜水电泵和小型作业潜水电泵。
下泵式潜水泵电机在上面，泵在下面，它又分为内装式和外装式两种。
内装下泵式潜水泵所输送的液体首先通过包围电机的环形流道，使之冷却电机后再流出泵压出口。
这种泵即使在接近排干吸水池的情况下，也不必担心电机升温，故应用范围正在日益扩大。
外装下泵式潜水电泵则直接从叶轮后的压水室或导叶体出口处排出液体，电机也被抽送的液体冷却。
由于下泵式结构可以在较浅的液体中也能工作，故常用于作业面潜水电泵，尤其它是大口径潜水电泵的主要结构型式。
下泵式潜水电泵的机械密封位于出口水流高压区，扬程越高，此处水压力越高，所以机械密封的性能受到扬程的控制。
潜水泵的结构及分解图
潜水泵根据其叶轮结构特点的不同，应用场合就不同。
开式或半开式叶轮：抗磨材料制造，附有可调节的导叶及滤网。
广泛用于建筑工地、岩洞、港湾、工厂、舰船等给排水或水喷射等，可以抽送含磨料如粘土、砂、碎石、钻屑等液体介质等。
移动式结构，放到水中便可起动，可满足大流量、高扬程、有限空间或易爆环境等特殊要求。
无堵塞闭式流道式叶轮，具有好的可靠性和较高的效率，主要用于城市泵站和污水处理厂抽送污水和泥浆，工业流程中抽送冷却水、废水、腐蚀性介质等，工地和大型工厂连续排水等。
非常适合抽送含长纤维的物质和大固体颗粒的介质。
安装在小型而简单的泵站，可隐设在地下，泵可以快速而简单地安装在导轨或绳索上并下到泵坑。
开式叶轮并带有S型切断器，具有抽送、切削和混合功能。
可靠性好，效率高。
主要用于农业上抽送液体粪，可以破碎干的固体，禾杆和其它长纤维物质，螺旋状的叶轮入口可以使吸入的稠厚粪肥送入泵中，共有四种规格。
结构紧凑，安装在粪肥池中的导轨上，也可安装在贮存池中，可与潜水搅拌器配合使用。
多叶片闭式叶轮，用铸铁或不锈钢铸造，单侧或双侧(双吸)进水。
特别适合于农业喷灌和各种工业应用，如供清水、工艺流程用水、喷射和冷却水等。
可满足高扬程大流量需要，流量达2000m3/h，扬程达110m，适合于抽送清水或轻度污染的水，有多种规格和结构型式。
功能强，可靠性高，容易安装和维护。
可调叶片轴流式叶轮，具有高效节能的特点。
主要用于农业、城市给排水及工业上抽送冷却水等，并可用于控制内河水道系统。
可满足低扬程大流量的特殊需要，适合于抽送清水或轻度污染的水。
结构紧凑而简单，不要求特殊安装，只需下落到壳座的突肩上即可。
开式叶轮，入口处附有一个切碎装置，由铬合金与不锈钢组成。
特别适用于压力污水系统，可以通过仅仅直径为40mm的管子被输送走。
闭式流道式叶轮，与导叶相匹配，可靠性好。
广泛用于城市、农业、舰船、工业等给排水，可满足低扬程大流量需要，流量可达2000m3抽送清水或轻度污染的水，共有六种规格。
安装、维护简单、采用无管路连接设计。
开式或闭式流道式叶轮，抗磨材料制造。
主要用于矿山、工地、岩洞、隧道和堤坝等地方抽送含有磨蚀性颗粒如钻屑、砂、碎石等的液体，吸入端采用可调节的橡胶覆层，利于在高效点运行。
开式或闭式叶轮，有多个叶片。
主要用于地下室或其它领域地面排水，也可用于灌溉，可满足小流量及适中扬程需要，适合于抽送清水或轻度污染的水，共有三种规格。
结构紧凑，安装简单，只需将泵放于泵坑底部即可。
潜水泵的型号很简单，通常只有三组数字。
如：25-8-22，意思是：口径为25毫米，流量为8立方米每小时，扬程为22米，功率为1.1千瓦，转速为2900转每分钟，电压为380伏。
一般的潜水泵电压都为380伏，特殊泵除外。
此外，型号还有32-10-15，40-15-30，50-20-7，一直到300-800-20。
