太阳能电池EL检测
光伏组件el测试原理
光伏组件el测试原理光伏组件EL测试原理光伏组件的EL测试是一种常用的测试方法，用于检测光伏组件的质量和性能。
EL测试（Electroluminescence testing）是指利用电致发光原理，通过对光伏组件施加电压，观察和记录其发光图像，从而判断组件的工作状态和质量。
EL测试是一种非破坏性测试方法，可以在不损坏光伏组件的情况下进行。
测试时，通过将光伏组件连接到一个电源，并施加适当的电压，使光伏组件发光。
发光图像可以通过专业的EL测试设备进行观察和记录。
在EL测试中，发光图像可以显示出光伏组件的各种缺陷和问题。
通过观察发光图像，可以判断出组件是否存在裂纹、气泡、金属线断裂等问题。
此外，EL测试还可以检测出光伏组件的功率损失和性能衰减情况。
EL测试可以帮助光伏组件制造商和使用者了解组件的质量和性能。
通过对大量组件进行EL测试，可以筛选出质量较好的组件，提高组件的出货率和可靠性。
此外，在光伏组件的使用过程中，EL测试还可以用于定期检测组件的工作状态，及时发现和修复问题，保证组件的性能和寿命。
EL测试是一种精密的测试方法，需要专业的设备和技术。
EL测试设备通常由光源、电源和图像采集系统组成。
光源用于激发光伏组件的发光，电源用于施加电压，图像采集系统用于观察和记录发光图像。
通过对发光图像的分析和处理，可以得到组件的性能参数和质量评估结果。
除了EL测试，还有一些其他常用的光伏组件测试方法，如IV测试、功率温度系数测试等。
这些测试方法可以综合评估光伏组件的性能和质量，为光伏系统的设计和运维提供参考。
EL测试是一种常用的光伏组件测试方法，通过对组件施加电压，观察和记录发光图像，可以评估组件的质量和性能。
EL测试可以帮助制造商筛选出质量较好的组件，提高组件的可靠性和出货率。
在光伏组件的使用过程中，EL测试可以用于定期检测组件的工作状态，及时发现和修复问题，保证组件的性能和寿命。
光伏板el试验方法
光伏板el试验方法
光伏板EL试验方法，也称为光伏EL检测测试，是光伏行业为验证产品、原料、工艺、电站等最终性能是否符合行业标准而按照规定的方法、程序进行的实验室及户外检测。
该方法主要是利用EL测试仪（电致发光），给组件
通反向电压，通过专用相机拍摄组件图片，暗色部分可以看到隐裂、PID、
二极管导通等情况。
在光伏电站建设初期，需要对来料组件进行EL检测，以控制组件出厂质量，以及检查组件运输是否对组件造成影响。
如有EL缺陷可及时与生产制造商
进行沟通处理，避免之后电站质量问题责任划分不清的问题。
具体试验方法如下：
1. 室内EL检测：如现场有室内条件，可找一间封闭的屋子作为测试地点。
测试前需要将屋内的窗户和门进行完全遮挡，以免阳光照射穿透影响测试效果（屋内日光灯对测试无影响）。
测试时，将每块组件斜放在墙体或者其他物体上，使用便携式EL检测仪对组件进行EL测试；测试电源可选用市电测试电源（外供220V）或自供电测试电源（型号：ZS-A10H）。
2. 室外暗室EL检测（白天检测）：大多数电站现场不具备室内条件，可以
利用便携式EL检测仪中的便携式暗室，在现场快速搭建暗室进行EL测试。
暗室的外部材料采用防风防水防红外材料，有效的将阳光进行遮挡。
测试时，将每块组件搬运到暗室内部，依靠两侧的组件支撑架进行EL检测（如夜晚
测试无需暗室测试）。
以上内容仅供参考，如需更多信息，建议查阅光伏行业相关书籍或咨询专业人士。
浅谈并网光伏电站组件EL检测技术及应用
浅谈并网光伏电站组件EL检测技术及应用一、EL检测技术的原理及特点EL检测技术是一种通过在光伏组件内部施加电场激发半导体材料，使其产生辐射而实现缺陷检测的技术。
在EL检测中，首先将光伏组件置于低温环境下，然后给组件施加高电压，通过CCD摄像头捕捉电致发光图像，进而发现组件内部的缺陷和隐患。
EL检测技术具有以下几个特点：1. 高分辨率：EL检测技术可以发现光伏组件中微小的缺陷，如裂纹、烧结不良、接触线断裂等，其分辨率高于传统的检测方法。
2. 高精度：EL检测技术可以定量测量光伏组件的暗电流和效率，从而实现对组件性能的准确评估。
3. 高效率：EL检测技术可以实现自动化、快速检测，大大提高了检测效率和生产效率。
二、EL检测技术在光伏电站中的应用1. 产品质量控制：EL检测技术可以对光伏组件的生产质量进行全面检测，确保产品的质量符合标准要求，提高了产品的可靠性和稳定性。
2. 质量改进和优化：通过EL检测技术可以发现光伏组件的制造缺陷，并及时进行修复和改进，从而提高产品的质量和性能。
3. 组件评估和选型：EL检测技术可以对光伏组件的性能进行准确评估和分类，帮助用户选择合适的产品，实现最佳的能源利用效果。
4. 运营维护：EL检测技术可以帮助光伏电站及时发现和排除组件的故障和问题，确保光伏系统的正常运行和稳定发电。
三、EL检测技术的发展趋势和挑战随着光伏行业的不断发展和技术进步，EL检测技术也在不断完善和创新，其发展趋势和挑战主要体现在以下几个方面：1. 技术升级：EL检测技术需要不断升级和改进，以适应不断变化的光伏组件材料和制造工艺，提高检测精度和效率。
2. 自动化和智能化：EL检测技术需要实现自动化和智能化，减少人工干预，提高检测的一致性和可靠性。
3. 多元化应用：EL检测技术可以与其他光伏组件检测技术相结合，实现多元化应用，提高检测的全面性和准确性。
4. 数据分析和挖掘：EL检测技术需要加强对检测数据的分析和挖掘，挖掘潜在的问题和隐患，为光伏组件的制造和运营提供更加精准的支持。

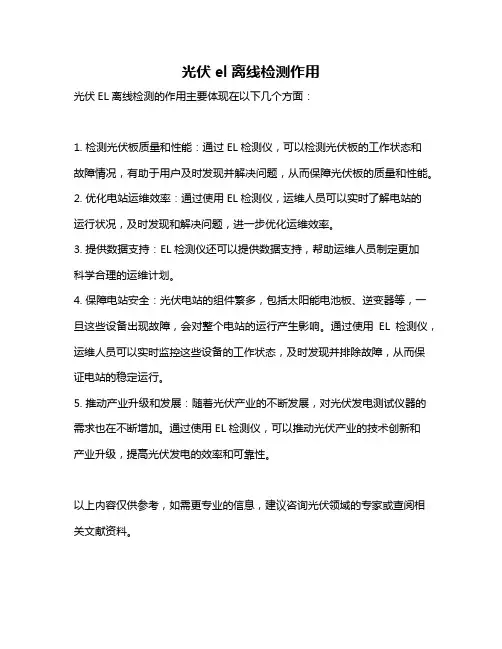

光伏el离线检测作用
光伏el离线检测作用
光伏EL离线检测的作用主要体现在以下几个方面：
1. 检测光伏板质量和性能：通过EL检测仪，可以检测光伏板的工作状态和
故障情况，有助于用户及时发现并解决问题，从而保障光伏板的质量和性能。
2. 优化电站运维效率：通过使用EL检测仪，运维人员可以实时了解电站的
运行状况，及时发现和解决问题，进一步优化运维效率。
3. 提供数据支持：EL检测仪还可以提供数据支持，帮助运维人员制定更加
科学合理的运维计划。
4. 保障电站安全：光伏电站的组件繁多，包括太阳能电池板、逆变器等，一旦这些设备出现故障，会对整个电站的运行产生影响。
通过使用EL检测仪，运维人员可以实时监控这些设备的工作状态，及时发现并排除故障，从而保证电站的稳定运行。
5. 推动产业升级和发展：随着光伏产业的不断发展，对光伏发电测试仪器的需求也在不断增加。
通过使用EL检测仪，可以推动光伏产业的技术创新和
产业升级，提高光伏发电的效率和可靠性。
以上内容仅供参考，如需更专业的信息，建议咨询光伏领域的专家或查阅相关文献资料。
太阳能组件EL测试原理
图1 EL测试原理图
电致发光检测方法及其应用
Willurpimd, Jacky
图3 单晶硅电池的隐裂EL图及区域放大图 但是由于多晶硅片存在晶界影响，有时很难区分其与隐裂，见图4的红圈区域。
所以给有自动分选功能的EL测试仪带来困
难。
图4 多晶片的EL图
2.断栅
印刷不良导致的正面银栅线断开，从
图5的EL图中显示为黑线状。
这是因为栅线
断掉后，从busbar上注入的电流在断栅附
近的电流密度较小，致EL发光强度下降。
图5 印刷断线的EL图
3.烧结缺陷
一般而言，烧结参数没有优化或设备
存在问题时，EL图上会显示网纹印(图6左)。
采取顶针式或斜坡式的网带则可有效消
除网带问题，图6右是顶针式烧结炉里出来
的电池，图中黑点就是顶针的位置。
电致发光检测方法及其应用
Willurpimd, Jacky
图6 有烧结问题的EL图
4.“黑心”片
图7 黑心片EL图 直拉单晶硅拉棒系统中的热量传输过
程对晶体缺陷的形成与生长起着决定性的
作用。
提高晶体的温度梯度, 能提高晶体
的生长速率, 但过大的热应力极易产生位
错。
图7就是我们一般所说的“黑心”片的
EL图。
在图中可以清楚地看到清晰的旋涡
缺陷, 它们是点缺陷的聚集, 产生于硅棒
生长时期。
此种材料缺陷势必导致硅的非
平衡少数载流子浓度降低，降低该区域的
EL发光强度。
5.“漏电”问题
图8 漏电电池片的EL图、红外图、局部放大图。
太阳能电池EL检测
P&N newenergy
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
电池断栅较多的太阳能组件
P&N newenergy
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
太阳能组件缺陷检测仪
设备型号：PNEL‐M1 设备参数：
Solar cell
EL image
Power supply
电致发光缺陷监测原理图
P&N newenergy
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
缺陷检测原理
¾电致发光亮度正比于少子扩散长度： 对太阳能电池/组件加载电压后，使之发光，再利用近红外相机摄取其发光 影像，因电致发光亮度正比于少子扩散长度，缺陷处因具有较低的少子扩散 长度而发出较弱的光，从而形成较暗的影像。
P&N newenergy
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
服务与支持
最卓越的检测方案 带给您最满意的服务
最专业的测试 帮助您对品质的不断追求
最优秀的人才队伍，长期专注于太阳能电池/组件的缺陷检测研究
P&N newenergy
苏州培恩新能源科技有限公司
印刷缺陷 烧结缺陷 加工隐裂
材料缺陷
P&N newenergy
表面漏电
苏州培恩新能源科技有限公司
边缘断栅 工艺污染
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
el测试原理
el测试原理EL测试原理。
EL（Electroluminescence）测试是一种通过电致发光现象来检测太阳能电池组件质量的方法。
在太阳能电池生产过程中，EL测试被广泛应用于检测电池片的缺陷，如裂纹、热斑和金属污染等。
本文将介绍EL测试的原理及其在太阳能电池生产中的应用。
EL测试原理。
EL测试的原理基于半导体材料的电致发光特性。
当半导体材料受到电子注入时，电子和空穴会在结合区重新结合并释放出能量，这些能量以光的形式辐射出来，形成电致发光现象。
在太阳能电池中，当电池片受到光照时，电子和空穴会在PN结的结合区重新结合并产生电流，同时也会产生光致发光现象。
通过EL测试，可以将电池片在暗室中通过电压激发，观察电池片的发光情况，从而检测出电池片中的缺陷。
EL测试的应用。
在太阳能电池生产中，EL测试被广泛应用于电池片的质量检测。
通过EL测试，可以快速、准确地检测出电池片中的裂纹、热斑、金属污染等缺陷，帮助生产厂家及时发现并修复问题，提高电池组件的质量和性能。
此外，EL测试还可以用于电池组件的质量控制和品质追溯，确保产品符合相关标准和要求。
EL测试的优势。
相比传统的光电测试方法，EL测试具有以下优势：1. 高分辨率，EL测试可以检测出微小的缺陷，如微裂纹和热斑，提高了缺陷检测的准确性和可靠性。
2. 高效性，EL测试可以在短时间内完成对电池片的检测，提高了生产效率和产品质量。
3. 非破坏性，EL测试不会对电池片造成损坏，保证了产品的完整性和可靠性。
4. 自动化，EL测试可以与自动化生产线相结合，实现对电池片的快速、准确检测，降低了人工成本和误差率。
总结。
EL测试作为一种高效、准确的太阳能电池质量检测方法，在太阳能电池生产中发挥着重要作用。
通过EL测试，可以及时发现并修复电池片中的缺陷，提高产品质量和性能，满足市场需求。
随着太阳能产业的发展，EL测试技术也将不断完善和推广，为太阳能电池产业的发展提供有力支持。
光伏el检测仪原理
光伏el检测仪原理
光伏EL检测仪的原理是使用电致发光的原理。
当光伏组件受到外加能量的激发时，光伏材料会产生电子空穴对。
这些电子空穴对在光照的作用下被激发为光子能量，从而产生发光现象，被称为电致发光，即EL现象。
在光伏EL测试中，测试仪器会在光伏组件背面扫描电极上施加正向或反向电流。
这些电流会激发光伏材料产生电子空穴对。
同时，电流也会从组件表面刺激EL现象的产生。
通过对EL现象的观察和分析，可以实现对光伏组件内部结构和电学特性的检测。
具体来说，EL测试被分为正向和反向两种类型。
在正向EL测试中，测试仪器施加正向电流，激发组件中的结合态电子从价带中跃迁到导带中，产生电子空穴对。
在反向EL测试中，测试仪器施加反向电流，将电子和空穴从管道引出，使其产生电致发光。
通过对发光现象的观察和分析，可以判断组件是否存在缺陷，如隐裂、碎片、破片、虚焊、黑心黑边断栅等异常现象。
总之，光伏EL检测仪的原理是通过电致发光现象来检测太阳能电池组件内部缺陷的一种有效方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
印刷缺陷 烧结缺陷 加工隐裂
材料缺陷
P&N newenergy
表面漏电
苏州培恩新能源科技有限公司
边缘断栅 工艺污染
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
烧结缺陷引起的低效太阳能电池
烧结缺陷1
正常电池
烧结缺陷2
P&Leabharlann newenergy13%
17%
15%
太阳电池效率
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
Outlines:
P&N newenergy
缺陷检测原理 太阳能电池缺陷检测系统 太阳能组件缺陷检测系统 服务与支持
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
缺陷检测原理
d
dark room
Cooled CCD camera EL from solar cell
P&N newenergy
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
服务与支持
最卓越的检测方案 带给您最满意的服务
最专业的测试 帮助您对品质的不断追求
最优秀的人才队伍，长期专注于太阳能电池/组件的缺陷检测研究
P&N newenergy
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
最卓越的检测方案 带给您最满意的服务
培恩新能源 太阳能电池&组件缺陷检测系统
P&N newenergy
苏州培恩新能源科技有限公司 Phone: 0512‐62957905 Fax: 0512‐62957905 Email: pn_newenergy@
适用对象： 单多晶及薄膜太阳组件 兼容尺寸：可测组件最大尺寸1200mm x 1700mm 工作环境温度：0‐25 ℃ 工作环境湿度：20‐70% 操作方式：offline离线式 测试方式：无接触式 电源参数：单相220V 10A，最大加载电压60V，最大 加载电流10A 有效测量面积：1200*1700mm（可据需求放大尺寸） 主要配置：测试机台（含相机）+电脑+专业软件 可根据客户需求，增加杂质检测功能模块
P&N newenergy
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
太阳能组件缺陷检测系统
P&N newenergy
低功率组件 高 功 率 组 件
苏州培恩新能源科技有限公司
网带印 低效片 断栅 隐裂
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
多因素引起的低功率太阳能组件
P&N newenergy
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
混入低效率电池的低功率太阳能组件
P&N newenergy
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
混入多片低效率电池的低功率太阳能组件
太阳能电池&组件缺陷监测设备
P&N newenergy
太阳能组件缺陷检测仪
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
太阳能电池缺陷检测系统
太阳能电池在加工生产过程中，因为采用百微米级的单多晶硅片为载 体，极易产生以下几种人的肉眼难以直接看到的缺陷：
载体较薄，加工过程中受压力而产生隐裂 原始载体片缺少检测手段，存在黑心片 载体在印刷过程中，因印刷不良而造成的断栅 载体在烧结过程中，因烧结不良而造成的网带印 载体加工过程中，因刻蚀、扩散不均、污染等形成漏电
Solar cell
EL image
Power supply
电致发光缺陷监测原理图
P&N newenergy
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
缺陷检测原理
¾电致发光亮度正比于少子扩散长度： 对太阳能电池/组件加载电压后，使之发光，再利用近红外相机摄取其发光 影像，因电致发光亮度正比于少子扩散长度，缺陷处因具有较低的少子扩散 长度而发出较弱的光，从而形成较暗的影像。
¾有效定位缺陷类型： 通过对产品缺陷图像的观察，可以有效的发现硅片、扩散、刻蚀、印刷、烧 结等工艺过程存在的问题，方便进行分析以及问题的解决，对提高产品质量 和产品效率，改善工艺和稳定产量起到了绝对的帮助作用。
P&N newenergy
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
太阳能电池缺陷检测仪
设备型号：PNEL‐C1
设备参数：
适用对象： 125/156单多晶太阳能电池 工作环境温度：0‐25 ℃ 工作环境湿度：20‐70% 操作方式：offline离线式 电源参数：单相220V 10A，最大加载电压 10V，最大加载电流12A 主要配置：测试机台（含相机）+电脑+专业 软件
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
漏电引起的低效太阳能电池
漏电1
正常电池
漏电2
P&N newenergy
13%
17%
15%
太阳电池效率
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
印刷缺陷引起的低效太阳能电池
边缘断栅
边缘断栅
P&N newenergy
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
Thank You
P&N newenergy
苏州培恩新能源科技有限公司
P&N newenergy
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
电池断栅较多的太阳能组件
P&N newenergy
苏州培恩新能源科技有限公司
太阳能电池&组件缺陷检测系统 ‐ P&N newenergy
太阳能组件缺陷检测仪
设备型号：PNEL‐M1 设备参数：
