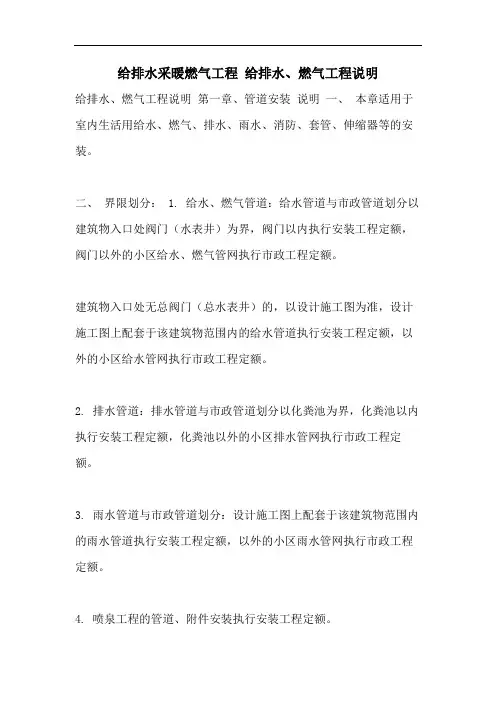

给排水采暖燃气工程 给排水、燃气工程说明
给排水采暖燃气工程给排水、燃气工程说明给排水、燃气工程说明第一章、管道安装说明一、本章适用于室内生活用给水、燃气、排水、雨水、消防、套管、伸缩器等的安装。
二、界限划分： 1. 给水、燃气管道：给水管道与市政管道划分以建筑物入口处阀门（水表井）为界，阀门以内执行安装工程定额，阀门以外的小区给水、燃气管网执行市政工程定额。
建筑物入口处无总阀门（总水表井）的，以设计施工图为准，设计施工图上配套于该建筑物范围内的给水管道执行安装工程定额，以外的小区给水管网执行市政工程定额。
2. 排水管道：排水管道与市政管道划分以化粪池为界，化粪池以内执行安装工程定额，化粪池以外的小区排水管网执行市政工程定额。
3. 雨水管道与市政管道划分：设计施工图上配套于该建筑物范围内的雨水管道执行安装工程定额，以外的小区雨水管网执行市政工程定额。
4. 喷泉工程的管道、附件安装执行安装工程定额。
三、民用建筑物内的生活泵房、空调机房的管道、管件、阀门、法兰、支架等安装执行本册相应项目。
四、本章定额包括以下工作内容： 1. 管道及接头零件安装。
2. 工序内的水压试验或灌水试验、通球实验、冲水、消毒、清理。
3. 给水管道均含管卡安装工作内容，但在立管楼板下固定管道用的支架制作与安装需另行计算。
4. 铸铁排水管、雨水管及塑料排水管、塑料雨水管均包括管卡、臭气帽制作与安装，但在立管、楼板下固定管道用的支架制作与安装需另行计算。
五、本章定额不包括以下工作内容： 1. 管道沟土方、凿槽刨沟及所凿沟槽恢复。
管道沟土方、凿槽刨沟及所凿沟槽恢复执行《电气设备安装工程》相应项目。
2. 管道安装中不包括阀门及伸缩器的制作安装，按相应项目另行计算。
3. 钢管安装定额未含支架支吊架制作安装，需另行计算。
六、 PP-R稳态管（热熔连接）执行塑料给水管（热熔连接）安装项目，人工乘以系数1.2。
七、塑料排水（雨水）通气立管执行塑料直通雨水管安装项目，人工乘以系数1.3。

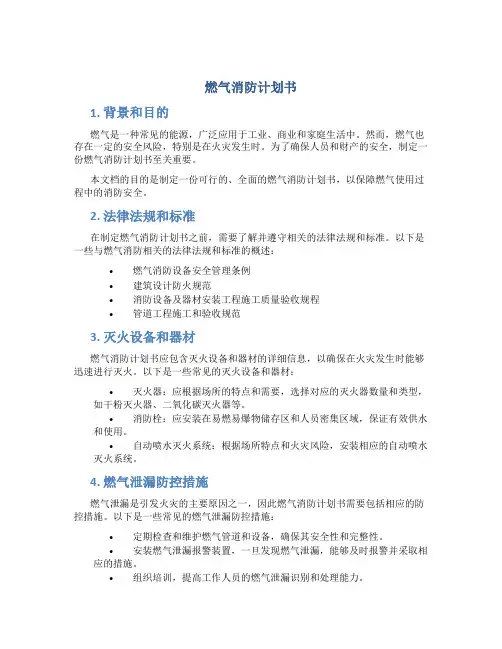

燃气消防计划书
燃气消防计划书1. 背景和目的燃气是一种常见的能源，广泛应用于工业、商业和家庭生活中。
然而，燃气也存在一定的安全风险，特别是在火灾发生时。
为了确保人员和财产的安全，制定一份燃气消防计划书至关重要。
本文档的目的是制定一份可行的、全面的燃气消防计划书，以保障燃气使用过程中的消防安全。
2. 法律法规和标准在制定燃气消防计划书之前，需要了解并遵守相关的法律法规和标准。
以下是一些与燃气消防相关的法律法规和标准的概述：•燃气消防设备安全管理条例•建筑设计防火规范•消防设备及器材安装工程施工质量验收规程•管道工程施工和验收规范3. 灭火设备和器材燃气消防计划书应包含灭火设备和器材的详细信息，以确保在火灾发生时能够迅速进行灭火。
以下是一些常见的灭火设备和器材：•灭火器：应根据场所的特点和需要，选择对应的灭火器数量和类型，如干粉灭火器、二氧化碳灭火器等。
•消防栓：应安装在易燃易爆物储存区和人员密集区域，保证有效供水和使用。
•自动喷水灭火系统：根据场所特点和火灾风险，安装相应的自动喷水灭火系统。
4. 燃气泄漏防控措施燃气泄漏是引发火灾的主要原因之一，因此燃气消防计划书需要包括相应的防控措施。
以下是一些常见的燃气泄漏防控措施：•定期检查和维护燃气管道和设备，确保其安全性和完整性。
•安装燃气泄漏报警装置，一旦发现燃气泄漏，能够及时报警并采取相应的措施。
•组织培训，提高工作人员的燃气泄漏识别和处理能力。
5. 疏散和逃生计划燃气消防计划书应包括疏散和逃生计划，以确保在火灾发生时人员能够安全撤离。
以下是一些建立疏散和逃生计划的注意事项：•根据建筑物的结构和功能，制定详细的疏散和逃生计划，并进行定期演练。
•安装疏散指示标识和紧急出口标识，确保人员能够清晰地找到逃生通道。
•培训员工，教授正确的逃生技巧和自救方法。
6. 应急预案燃气消防计划书还应包括应急预案，以应对各种突发情况。
以下是一些常见的应急预案内容：•建立报警机制和通讯系统，确保在火灾发生时能够及时报警和联络相关部门。
燃气工程消防设计说明
xxxxx燃气管道工程消防设计说明2014年7月一、设计依据（1）《建筑设计防火规范》GB50016（2）《高层民用建筑设计防火规范(2005版）》GB50045 （3）《城镇燃气设计规范》GB50028（4）本项目的工程设计委托合同（5）建设方提供的建筑平面图及立面图二、设计范围本工程设计范围为xxx的燃气管道，设计起点为xxx，设计终点为xxx.包括中压埋地燃气管道，调压柜，低压埋地燃气，燃气立管，燃气户内管，以及表后管。
三、工程概况本工程为xxxx，总居民户数为xxxx户，共xxx栋居民楼，本次设计范围为xxxx，1~xxx栋，共xxxx户。
四、设计说明1、气源本工程气源使用天然气，接自市政中压天然气管道。
天然气低热值为36。
54MJ/Nm3,密度为0.772kg/Nm3，运动粘度为11.2＊10^（—6）m2/s。
2、用户概况本次设计范围为xxxx ，1～xxx 栋，共xxxx 户。
xx 栋建筑均为高层建筑，其层数最高为33层,最低为30层。
每户设一台双眼燃气灶和一台燃气热水器。
3、用户燃具参数双眼燃气灶3.5*2KW ，热水器10KW 。
4、用气量估算采用同时工作系数法计算，本次设计范围内最大小时用气量为xxxNm 3/h 。
5、系统设计本工程室外管网采用二级管网系统，由中压市政天然气管道引一根De250的支管xxx 接入小区内，在xxx 连接燃气中低压调压柜。
经过调压,燃气压力降为低压8KPa ，通过埋地低压燃气管道输送至各燃气立管，经由燃气立管上的支管送入各用户家中。
低压燃气进入户内以后,经由各户安装的低低压调压器,将压力降至2500KPa 左右，经过IC 卡燃气表计量，送至燃气灶与燃气热水器前。
埋地管道沿小区内道路敷设在路旁的绿化带里，建筑物外燃气埋地管道尽量与建筑物边线平行敷设，管道埋深、管道与建筑物及其他管线的间距符合《城镇燃气设计规范》GB50028中的要求。
GB50028—20062 沿建筑物外墙的燃气管道距住宅或公共建筑物中不应敷设燃气管道的房间门、窗洞口的净距；中压管道不应小于0。
液化天然气LNG气站场消防距离和消防设计说明
消防距离和消防设计说明书1.工程简介 (1)1.1 工程概况 (1)1.2 项目业主简介 (1)1.3.工程内容及主要工程量 (1)1.4.工程建设 (1)1.5 投资概算和资金来源 (2)1.6 技术经济指标 (2)2. XXXLNG 气化站工程消防设计 (3)2.1 概述 (3)2.2 消防工程设计 (3)2.3 专用消防设施 (6)2.4 其他措施 (11)2.5 消防组织 (12)XXXLNG 气化站消防平面布置图工程名称： XXX 气化站项目业主： XXX 燃气有限公司工程性质：城市基础设施和城市能源工程供气规模： 2022 年： 12248 万标准立方米/年2022 年： 27113 万标准立方米/年。
2022 年项目总投资： 44181.00 万元XXX 燃气有限公司致力于城市燃气建设。
目前，公司正以积极进取的姿态，艰难奋斗的精神，大力发展管道燃气。
努力开辟天然气利用市场和领域，为再创燃气事业新篇章，为优化城市能源结构、提升城市品位作贡献。
XXXLNG 气化站整站的土建、电气、控制和工艺建设。
1、近期建设工期近期工程的建设计划工期包括施工前期、施工期以及投产发展期等所需要的时间。
本工程的工期安排具体如下：2022年下半年：勘察设计阶段(部份管道工程开始施工)；2022年下半年：主体工程施工及用户发展阶段；2022 年~2022 年为用户发展阶段(达到一期工程设计规模)。
2、施工计划工期施工计划工期包括施工前期和主体工程施工期。
估计初步设计审批日期为 2022 年 12 月，试运行时间为 2022 年 11 月，得到本工程施工计划工期为 11 个月。
1.5.1 投资概算本工程概算总投资为 44181.00 万元，其中建造工程费用13647.87 万元，设备工程费用2901.63 万元，安装工程费用 15716.95 万元，其它工程费用 11914.56 万元。
5.2 资金来源本工程资金来源为：固定资产投资的 30%由业主自筹，固定资产投资的 70%贷款，贷款额为 27600 万元。
燃气工程消防设计专篇
XXXLNG气化站工程消防设计专篇工程名称：XXX有限公司XXXLNG气化站工程设计阶段：消防设计专篇设计证书号：XX发证机关：中华人民共和国住房和城乡建设部咨询证书号：XXXX发证机关：中华人民共和国国家发展和改革委员会总院院长：XXXX 签名：总院总工程师：XXXX 签名：总院总经济师：XXXX 签名：燃气室负责人：XXXX 签名：项目设计负责人：XXXX 签名：设计人员：XXXX 签名：XXXX 签名：XXXX 签名：XXXX 签名：XXXX 签名：XXXX 签名：XXXX 签名：目录1. 工程设计依据 (1)1.1 政府有关主管部门的批文 (1)1.2 设计原则 (1)1.3 设计所采用的主要标准 (1)2 建设规模和设计范围 (6)2.1 建设规模 (6)2.2 设计范围 (6)3 总指标 (7)4 采用新技术、新材料、新设备和新结构的情况 (8)5 具有特殊火灾危险性的消防设计和需要设计审批时解决或确定的问题 (11)6 总平面 (12)6.1 项目所在地外部条件 (12)6.2 总平面布置 (12)6.3 竖向设计 (13)6.4 道路与绿化 (14)7. 建筑结构 (14)7.1 建（构）筑工程主要内容 (14)7.2 建筑造型及装修 (15)7.3 结构设计 (15)8. 电气 (17)8.1 设计范围 (17)8.2 供电电源 (17)8.3 用电负荷 (17)8.4 供配电系统 (17)8.5 配电线路 (18)8.6 照明设计 (19)8.7 爆炸危险区域划分 (20)8.8 防雷、防静电及接地保护 (20)8.9 主要电气设备表 (21)9. 消防给水和灭火设施 (22)9.1 工程概况 (22)9.2 消防依托力量 (22)9.3 火灾危险性分析 (22)9.4 消防设计主要内容 (23)9.5 消防安全机构、消防管理制度和事故抢修预案 (28)10. 附图 (30)1. 工程设计依据1.1 政府有关主管部门的批文1、XXXX规划建设局出具的《建设用地规划许可证》（XXXX市规地证XXXX号）；2、XXXX县规划局出具的选址规划意见；3、XXXX县国土资源局出具的建设用地选址意见（XXXX国土资函XXXX号）；4、XXXX市发展和改革局出具的核准意见（XXXX市发改工XXXX 号）。
石油天然气工程设计防火规范
1.总则
1.0.1为了在油气田及管道工程设计中贯彻“预防为主，防消结合”的方针，统 一 设计要求，防止和减少火灾损失，保障生产建设和公民生命财产的安全，制订本 规范。
本条说明了编制本规范的原则之一：“预防为主，防消结合。”预防火灾的发生 是主要的，消防仅仅是火灾发生后的应急手段。所以，本标准将如何预防火灾的发 生写在前面，消防要求写在后面。
2术语
2.3.19 天然气脱硫站natural gas sulphur removal station---在油气田分 散设置对天然气进行脱硫的站场。
2. 3. 20 天然气脱水站natural 置对天然气进行脱水的站场。
gas dehydration station
在油气田分散设
3.1石油天然气火灾危险性分类 (1) 气体以爆炸下限确定。 (2) 液体以闪点和饱和蒸气压力确定。 (3) 固体参见《建筑设计防火规范》(GB50016-2006)
两个甲A类装置间的间距从25m再增大10m、20m. 30m,如果一列装置发生火灾，甚 至发生爆炸，对另一列装置的影响也不会减少多少！ ！ ！
'
1总则
所以，我们应从保障安全生产，经济实用出发，加强生产管理，严格生产操生。
'
2术语
为了充分体现天然气处理、净化站场工艺过程的繁简程度，增加天然气处理厂、 天然气净化厂、天然气脱硫站、天然气脱水站等术语。 2. 3.17天然气处理厂natural gas treating pIarrt—对天然气进行脱水、凝液回 收和产 品分惘的的工厂。 2. 3.18天然气净化厂natural gas conditionoing plant—对天然气脱硫、脱水、 硫磺回 收、尾气处理的工厂。
液化气项目建筑设计防火专篇(1)
×××液化石油气工程建筑设计防火专篇工程编号：××××××××设计院二〇一一年二月×××液化石油气工程建筑设计防火专篇总工程师：院长：项目负责人：编制人员名单工艺：总图：土建：电气：自控：给排水：暖通：目录1 设计依据 (1)2工程概述 (2)3 总图 (5)4 建筑 (7)5 消防给水与排水 (10)6 电气 (10)7 自控技术方案 (13)8 采暖 (18)9 工艺 (18)10 消防专项投资 (25)11 结论 (26)1 设计依据防火设计以“预防为主”为指导思想，在本工程各专业的设计文件中体现出来，符合防火的要求。
1.1 国家有关规范及规定《中华人民共和国消防法》中华人民共和国主席令第6号《建筑设计防火规范》GB50016-2006《城镇燃气设计规范》GB50028-2006《建筑灭火器配置设计规范》GB50140-2005《供配电系统设计规范》GB50052-95《低压配电设计规范》GB50054-95《通用用电设备配电设计规范》GB50055-93《建筑物防雷设计规范》GB50057-94（2000年版）《电力工程电缆设计规范》GB50217-94《建筑照明设计标准》GB50034-2004《化工企业静电接地设计规程》HG/T20675-1990《爆炸和火灾危险环境电力装置设计规范》GB50058-92《消防安全标志设置要求》GB13495-1995《钢质管道及储罐腐蚀控制工程设计规范》SY0007-1999《石油化工企业可燃气体和有毒气体检测报警设计规范》SH3063-1999 《采暖通风与空气调节设计规范》（GB50019-2003）2工程概述2.1 项目简介本项目所承担的项目内容是对×××液化石油气气化混气工程进行设计，气化混气站站址选定在×××路和×××路交汇处，距离×××路中心线336m，规划五路中心线133m，占地4780.4m2，总建筑面积923.87m2，现状为空地。

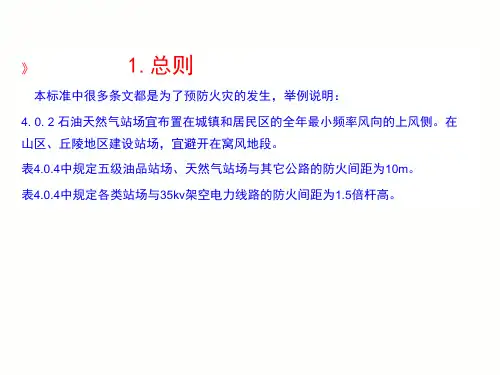

石油天然气工程设计防火规范
•1.总则
•天然气方面四部规范的适用范围，我们从井口一直到用户来 加以说明。首先，《建筑设计防火规范》（GB50016-2006） 为基础规范。单井站、集气站、气田内部集输管道《石油天然 气工程设计防火规范》（GB50183）―集气干线《输气管道 工程设计规范》 （GB50251）―天然气净化厂《石油天然气 工程设计防火规范》（GB50183）―输气管道〔站场执行《 石油天然气工程设计防火规范》（GB50183）；管道执行《 输气管道工程设计规范》 （GB50251） 〕―4.0MP以下的城 市门站、城市供气管网、配气站《城镇燃气设计规范》 （ GB50028）。
2010-4-2
•1 总则
• 所以，我们应从保障安全生产，经济实用出发，加强生产管 理，严格生产操作程序，采用恰当的设备材料，预防火灾发生 ，避免爆炸发生。
2010-4-2
•2 术语
• 为了充分体现天然气处理、净化站场工艺过程的繁简程度 ，增加天然气处理厂、天然气净化厂、天然气脱硫站、天然 气脱水站等术语。 •2.3.17 天然气处理厂natural gas treating plant--对天 然气进行脱水、凝液回收和产品分馏的的工厂。 •2.3.18 天然气净化厂 natural gas conditionoing plant-对天然气脱硫、脱水、硫磺回收、尾气处理的工厂。
2010-4-2
•3 基本规定
•3.1石油天然气火灾危险性分类
•表3.1.1 石油天然气火灾危险性分类
类别
特征
A 37.8°C时蒸汽压力>200kPa的液态烃。
甲
1.闪点< 28°C的液体（甲A类和液化天然气除外）2.爆炸下
B
限<10%的气体
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

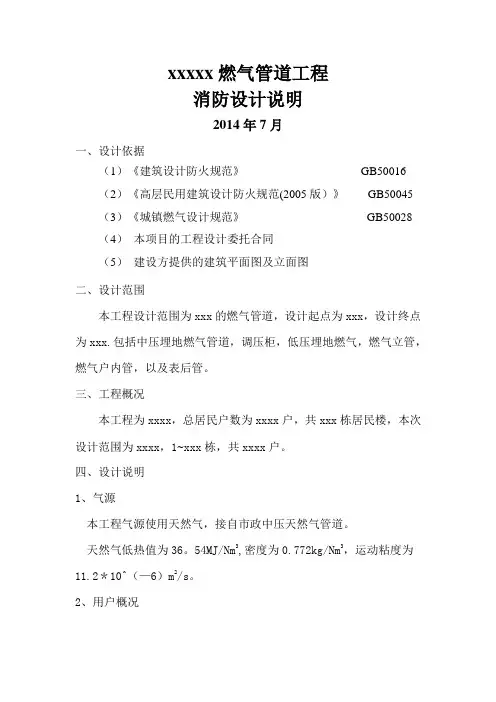

xxxxx燃气管道工程消防设计说明
2014年7月
一、设计依据
（1）《建筑设计防火规范》GB50016
（2）《高层民用建筑设计防火规范（2005版）》GB50045（3）《城镇燃气设计规范》GB50028
（4）本项目的工程设计委托合同
（5）建设方提供的建筑平面图及立面图
二、设计范围
本工程设计范围为xxx的燃气管道，设计起点为xxx，设计终点为xxx。
包括中压埋地燃气管道，调压柜，低压埋地燃气，燃气立管，燃气户内管，以及表后管。
三、工程概况
本工程为xxxx，总居民户数为xxxx户，共xxx栋居民楼，本次设计范围为xxxx，1~xxx栋，共xxxx户。
四、设计说明
1、气源
本工程气源使用天然气,接自市政中压天然气管道。
天然气低热值为36.54MJ/Nm3,密度为0.772kg/Nm3,运动粘度为11.2*10^(-6)m2/s。
2、用户概况
本次设计范围为xxxx，1~xxx栋，共xxxx户。
xx栋建筑均为高层建筑，其层数最高为33层，最低为30层。
每户设一台双眼燃气灶和一台燃气热水器。
3、用户燃具参数
双眼燃气灶3.5*2KW，热水器10KW。
4、用气量估算
采用同时工作系数法计算，本次设计范围内最大小时用气量为xxxNm3/h。
5、系统设计
本工程室外管网采用二级管网系统，由中压市政天然气管道引一根De250的支管xxx接入小区内，在xxx连接燃气中低压调压柜。
经过调压，燃气压力降为低压8KPa，通过埋地低压燃气管道输送至各燃气立管，经由燃气立管上的支管送入各用户家中。
低压燃气进入户内以后，经由各户安装的低低压调压器，将压力降至2500KPa左右，经过IC卡燃气表计量，送至燃气灶与燃气热水器前。
埋地管道沿小区内道路敷设在路旁的绿化带里，建筑物外燃气埋地管道尽量与建筑物边线平行敷设，管道埋深、管道与建筑物及其他管线的间距符合《城镇燃气设计规范》GB50028中的要求。
GB50028-2006
表6.3.3-1 地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距（m）
6.3.15 室外架空的燃气管道，可沿建筑物外墙或支柱敷设。
并应符合下列要求：
1 中压和低压燃气管道，可沿建筑耐火等级不低于二级的住宅或公共建筑的
外墙敷设；
2 沿建筑物外墙的燃气管道距住宅或公共建筑物中不应敷设燃气管道的房
间门、窗洞口的净距；中压管道不应小于0.5m，低压管道不应小于0.3m。
燃气管道距生产厂房建筑物门、窗洞口的净距不限。
10.2.14 燃气引入管敷设位置应符合下列规定：
1 燃气引入管不得敷设在卧室、卫生间、易燃或易爆品的仓库、有腐蚀性介
质的房间、发电间、配电间、变电室、不使用燃气的空调机房、通风机房、计算机房、电缆沟、暖气沟、烟道和进风道、垃圾道等地方。
2 住宅燃气引入管宜设在厨房、走廊、与厨房相连的封闭阳台内（寒冷地区
输送湿燃气时阳台应封闭）等便于检修的非居住房间内。
当确有困难，可从楼梯间引入，但应采用金属管道和且引入管阀门宜设在室外。
3 商业和工业企业的燃气引入管宜设在使用燃气的房间或燃气表间内。
10.2.19 燃气引入管阀门宜设在建筑物内，对重要用户还应在室外另设阀门。
10.2.40 室内燃气管道的下列部位应设置阀门：
1 燃气引入管；
2 调压器前和燃气表前；
3 燃气用具前；
4 测压计前；
5 放散管起点。
6、管材及接口
本工程埋地燃气管道管材选用聚乙烯燃气管道，符合
GB15558.1-2003的要求，材质为PE80，SDR11；聚乙烯管件选用《燃
气用埋地聚乙烯（PE）管道系统第2部分:管件》GB15558.2，材质为PE80。
调压器进出口及埋地钢管材质选用无缝钢管《输送流体用无缝钢管》GB/T8163，材质为20#。
燃气立管管材选用热浸镀锌焊接钢管,材质选用Q235B,性能符合《低压流体输送用焊接钢管》GB/T3091-2008的要求。
钢制管件选用《钢制对焊无缝管件》GB/T12459，材质为20#，钢制管件的壁厚选用与管材等壁厚或大1~2mm。
户内燃气管道管材选用热浸镀锌管材质选用Q235B,性能符合《低压流体输送用焊接钢管》GB/T3091-2008的要求，入户管前连接方式为焊接，入户管后连接方式为螺纹连接。
灶前阀至燃气具管道选用不锈钢软管，不锈钢波纹管的壁厚不得小于0.2mm，其质量应符合国家现行标准《燃气用不锈钢波纹软管》CJ/T 197的规定；不锈钢波纹管应采应卡套式管件机械连接，卡套式管件应符合有关标准的规定。
