导热垫片原理及应用
二、导热绝缘弹性橡胶（导热硅胶片）导热绝缘弹性橡胶采用硅橡胶基材，氮化硼、氧化铝等陶瓷颗粒为填充剂，导热效果非常好。
同等条件下，热阻抗要小于其它导热材料。
具有柔软，干净，无污染和放射性，高绝缘性的特点，玻璃纤维加固提供了良好的机械性能，能够防刺穿、抗剪切、抗撕裂，可带导热压敏背胶。
导热橡胶的导热性能不仅和导热材料的厚度有关，还和导热材料的使用面积有关。
由于导热材料的结构关系，所以一般情况下，导热材料还会和受到的压力大小有关系。
压力大，导热能力就会强。
一般导热材料受到压力在5-100psi，大多数散热器的安装压力不会超过250psi。
氧化铝导热橡胶：导热性好，外型美观，广泛用于通信等产品的散热。
氮化硼导热橡胶：导热性能优异，适用大功率器件散热，相同条件下与普通导热材料相比，可使器件温度低20℃以上。
导热绝缘弹性橡胶（导热硅胶片）使用注意事项：以上几种导热绝缘材料都是采用硅橡胶为基材。
使用时散热表面应平滑、干净，不应有毛刺，以免刺破橡胶片，破坏绝缘。
导热材料的热阻越小，进入稳定时间越短，稳定温度越低。
导热绝缘片的使用不需要再辅以其它材料。
三、相变导热绝缘材料（导热相变界面材料）相变导热绝缘材料，主要用于高性能的微处理器和要求热阻极低的发热元件，以确保良好散热。
相变导热绝缘材料在大约45～50℃时会发生相变。
并在压力作用下流进并填充发热体和散热器之间的不规则间隙，挤走空气，以形成良好导热的界面。
相变导热绝缘材料（导热相变界面材料）应用场合：微处理器、存储模块和高速缓冲存储器芯片DC/DC转换器、IGBT和其它的功率模块功率半导体器件、固态继电器、桥式整流器相变衬垫是采用成卷包装，长度为100英尺，标准宽度为25.4毫米，另有多种规格可选。
相变导热绝缘材料（导热相变界面材料）使用方法：第一步、采用不脱毛棉球（棉布）沾上酒精//异丙基溶剂，檫干净散热器表面。
第二步、撕下相变衬垫上的透明保护膜，将其贴在散热器上。
导热硅胶的用途

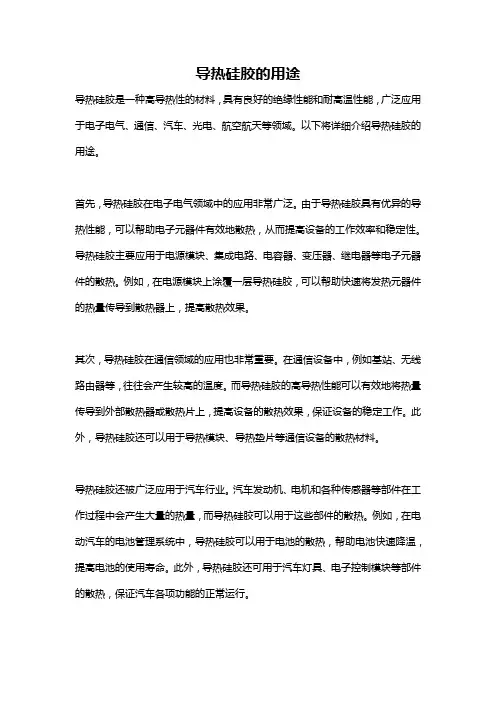

导热硅胶的用途导热硅胶是一种高导热性的材料，具有良好的绝缘性能和耐高温性能，广泛应用于电子电气、通信、汽车、光电、航空航天等领域。
以下将详细介绍导热硅胶的用途。
首先，导热硅胶在电子电气领域中的应用非常广泛。
由于导热硅胶具有优异的导热性能，可以帮助电子元器件有效地散热，从而提高设备的工作效率和稳定性。
导热硅胶主要应用于电源模块、集成电路、电容器、变压器、继电器等电子元器件的散热。
例如，在电源模块上涂覆一层导热硅胶，可以帮助快速将发热元器件的热量传导到散热器上，提高散热效果。
其次，导热硅胶在通信领域的应用也非常重要。
在通信设备中，例如基站、无线路由器等，往往会产生较高的温度。
而导热硅胶的高导热性能可以有效地将热量传导到外部散热器或散热片上，提高设备的散热效果，保证设备的稳定工作。
此外，导热硅胶还可以用于导热模块、导热垫片等通信设备的散热材料。
导热硅胶还被广泛应用于汽车行业。
汽车发动机、电机和各种传感器等部件在工作过程中会产生大量的热量，而导热硅胶可以用于这些部件的散热。
例如，在电动汽车的电池管理系统中，导热硅胶可以用于电池的散热，帮助电池快速降温，提高电池的使用寿命。
此外，导热硅胶还可用于汽车灯具、电子控制模块等部件的散热，保证汽车各项功能的正常运行。
在光电领域，导热硅胶的使用也非常重要。
导热硅胶可以用于光电元件的散热，例如LED灯珠、光纤通信设备等。
由于导热硅胶具有良好的导热性能和绝缘性能，可以帮助光电元件在高温环境下稳定工作，提高光学设备的寿命和性能。
此外，导热硅胶还在航空航天领域得到广泛应用。
由于航空航天设备常常需要在极端环境下工作，例如高温、低温和高压环境，导热硅胶的优异性能可以帮助设备在这些极端条件下进行散热和隔热。
导热硅胶在飞机发动机、导弹导航系统、卫星通信设备等领域的应用十分重要。
总之，导热硅胶是一种具有高导热性能和绝缘性能的材料，广泛应用于电子电气、通信、汽车、光电、航空航天等领域。
导热硅橡胶材料在电子电器行业中的应用

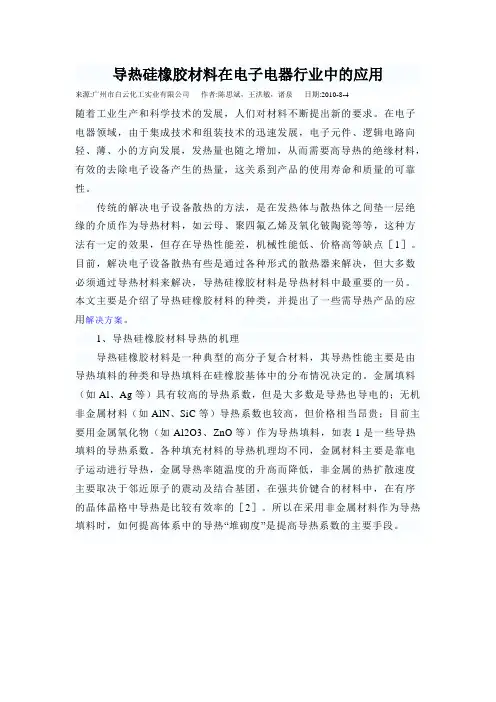

导热硅橡胶材料在电子电器行业中的应用来源:广州市白云化工实业有限公司作者:陈思斌，王洪敏，诸泉日期:2010-8-4随着工业生产和科学技术的发展，人们对材料不断提出新的要求。
在电子电器领域，由于集成技术和组装技术的迅速发展，电子元件、逻辑电路向轻、薄、小的方向发展，发热量也随之增加，从而需要高导热的绝缘材料，有效的去除电子设备产生的热量，这关系到产品的使用寿命和质量的可靠性。
传统的解决电子设备散热的方法，是在发热体与散热体之间垫一层绝缘的介质作为导热材料，如云母、聚四氟乙烯及氧化铍陶瓷等等，这种方法有一定的效果，但存在导热性能差，机械性能低、价格高等缺点［1］。
目前，解决电子设备散热有些是通过各种形式的散热器来解决，但大多数必须通过导热材料来解决，导热硅橡胶材料是导热材料中最重要的一员。
本文主要是介绍了导热硅橡胶材料的种类，并提出了一些需导热产品的应用解决方案。
1、导热硅橡胶材料导热的机理导热硅橡胶材料是一种典型的高分子复合材料，其导热性能主要是由导热填料的种类和导热填料在硅橡胶基体中的分布情况决定的。
金属填料（如Al、Ag等）具有较高的导热系数，但是大多数是导热也导电的；无机非金属材料（如AlN、SiC等）导热系数也较高，但价格相当昂贵；目前主要用金属氧化物（如Al2O3、ZnO等）作为导热填料，如表1是一些导热填料的导热系数。
各种填充材料的导热机理均不同，金属材料主要是靠电子运动进行导热，金属导热率随温度的升高而降低，非金属的热扩散速度主要取决于邻近原子的震动及结合基团，在强共价键合的材料中，在有序的晶体晶格中导热是比较有效率的［2］。
所以在采用非金属材料作为导热填料时，如何提高体系中的导热“堆砌度”是提高导热系数的主要手段。
2、导热硅橡胶材料的种类和应用2.1导热硅膏和导热垫片导热硅膏是硅油和导热填料的机械混合膏状物，具有随时定型、导热系数高、不固化、对界面材料无腐蚀等特点。
在电子设备中，各种电子元件之间有许多接触面和装配面，他们之间存在空隙，导致热流不畅，为了解决这一问题，通常在接触面之间填充导热硅膏，利用导热硅膏的流动来排除界面间的空气，降低乃至消除热阻。
导热硅胶片的用途
导热硅胶片的用途《导热硅胶片的用途》导热硅胶片啊，这可是个挺有趣的小玩意儿呢。
你要是把电子设备拆开来看，说不定就能发现它的身影。
先说说电脑吧。
电脑在运行的时候啊，那里面的CPU可就像个小火炉似的，不断地散发着热量。
要是这热量散不出去，那电脑可就要出问题了，就好像人在大热天里被捂着，浑身不舒服还可能生病呢。
这时候导热硅胶片就派上大用场了。
它就像一个贴心的小助手，紧紧地贴在CPU和散热器之间。
CPU产生的热量呢，就通过这个导热硅胶片源源不断地传导到散热器上，然后散热器再把热量散发出去。
这样电脑就能稳稳地运行，不会因为过热而突然死机或者运行缓慢啦。
就像人在热天里有个小风扇吹着，舒舒服服的。
再看看那些大功率的显卡。
玩游戏的时候啊，显卡那也是个发热大户。
特别是玩那些画面超炫的大型游戏，显卡的工作量加大，发热就更厉害了。
导热硅胶片就像一座桥梁，连接着显卡芯片和散热模块。
它能快速地把显卡芯片产生的热量传导出去，让显卡能在一个合适的温度下工作。
这就好比在一条车流量很大的路上，如果没有一座好桥来疏散车辆（热量），那这条路（显卡）就会堵得一塌糊涂，啥也干不了了。
还有啊，那些小型的电子设备，像智能手表。
智能手表小小的，但是里面的芯片也会发热啊。
虽然它产生的热量没有电脑那么多，可是对于这么小的设备来说，一点点热量如果散不出去也会影响性能。
导热硅胶片就像给芯片穿上了一件凉爽的小衣服，把热量一点点地带走。
这就像我们冬天穿多了衣服会热，得有个东西把热气散出去一样，导热硅胶片对智能手表里的芯片来说就是这么个存在。
手机也是离不开导热硅胶片的。
现在的手机功能越来越强大，玩游戏、看视频、拍照，哪一样都得让手机的芯片忙活起来。
芯片一忙活，热量就来了。
导热硅胶片在手机里默默地工作着，把芯片的热量传导到手机的外壳或者散热结构上。
要是没有它啊，手机可能用一会儿就烫得不行了，就像手里握着个小火球，不仅拿着不舒服，还可能因为过热对电池和其他元件造成损害呢。
光伏逆变器导热硅胶片
光伏逆变器导热硅胶片一、背景介绍光伏逆变器是将太阳能电池板发出的直流电转换为交流电的关键设备。
在光伏逆变器中，导热硅胶片是一个非常重要的组件，它可以有效地提高逆变器的散热效果，延长逆变器的使用寿命。
二、导热硅胶片的作用导热硅胶片主要用于光伏逆变器中，它可以起到以下几个作用：1. 提高散热效果：导热硅胶片可以将逆变器内部产生的热量快速传递到散热器上，从而提高整个系统的散热效果。
2. 保护元器件：在光伏逆变器中，各种元器件之间需要紧密连接，如果没有导热硅胶片作为缓冲层，则元器件之间可能会出现接触不良或者摩擦损坏等问题。
3. 减少噪音：由于导热硅胶片具有一定的缓冲和隔音作用，因此可以减少光伏逆变器工作时产生的噪音。
三、导热硅胶片的特点导热硅胶片具有以下几个特点：1. 导热性能好：导热硅胶片具有较高的导热系数，可以快速将热量传递到散热器上。
2. 耐高温性能好：导热硅胶片可以在高温环境下长时间工作，不会出现变形或者老化等问题。
3. 耐腐蚀性能好：导热硅胶片具有一定的耐腐蚀性能，可以在恶劣的环境下长时间使用。
4. 绝缘性能好：导热硅胶片具有良好的绝缘性能，可以有效地保护元器件不受电击等问题。
四、导热硅胶片的选用方法在选择导热硅胶片时，需要考虑以下几个因素：1. 导热系数：应根据逆变器内部元器件产生的热量大小来选择合适的导热硅胶片。
2. 厚度：应根据逆变器内部元器件之间的间隔来选择合适的厚度。
3. 耐温范围：应根据逆变器工作时所处环境温度来选择合适的耐温范围。
4. 绝缘等级：应根据逆变器内部元器件之间的电气性质来选择合适的绝缘等级。
五、导热硅胶片的安装方法在安装导热硅胶片时，应注意以下几点：1. 清洁表面：在安装前，应将逆变器内部表面清洁干净，以确保导热硅胶片能够完全贴合表面。
2. 压实力度：在安装时，应适当加大压实力度，以确保导热硅胶片与元器件之间紧密贴合。
3. 厚度均匀：在安装时，应确保导热硅胶片的厚度均匀，避免出现厚薄不均的情况。
导热硅胶片的介绍
导热硅胶片的介绍导热硅胶片，又称热导硅胶片，是一种具有优异导热性能的材料，常用于电子产品中的散热问题。
具有导电、导热、绝缘、可塑性等特点，适用于高热量集中、热扩散不良的电子元器件散热、绝缘接合和导热透镜填充等领域。
以下将对导热硅胶片的结构、特点、应用等方面进行详细介绍。
导热硅胶片的结构通常由硅胶作为基材，添加导热填料和稳定剂等制成。
硅胶具有良好的柔软性和可塑性，能够适应不同形状的元器件表面。
导热填料可以提高导热硅胶片的导热性能，常见的填料有金属氧化物、氧化铝、氧化铝陶瓷纤维等。
稳定剂则能够增强导热硅胶片的稳定性，延长其使用寿命。
导热硅胶片的主要特点有以下几个方面。
首先，导热性能优异，导热系数高，能够迅速将热量传递到散热器等散热设备上，提高元器件的散热效率。
其次，具有较好的绝缘性能，能够有效隔离元器件之间的电气接触，提供安全保护。
此外，导热硅胶片具有良好的耐温性，可以在较宽的温度范围内使用，不会出现软化、熔断等问题。
同时，导热硅胶片还具有良好的耐腐蚀性和化学稳定性，能够在恶劣的环境下稳定工作。
最后，导热硅胶片具有较高的压缩弹性模量和柔软性，能够适应不同形状的元器件表面，提供紧密的接触，提高导热效果。
导热硅胶片在电子产品的散热问题中有着广泛的应用。
首先，它常用于电子元器件的散热接触界面，如CPU、GPU等集成电路。
导热硅胶片能够有效将元器件的热量传递到散热器上，提高热量的散发效率，降低元器件的温度。
其次，导热硅胶片还可用于电源模块、变频器、光电元件等的散热处理。
这些元件在工作过程中常产生大量热量，如果不能及时散发，会导致元器件寿命缩短、性能下降甚至损毁。
再次，导热硅胶片还可以用于LED灯具的导热散热。
导热硅胶片可以有效将LED芯片的热量传递到散热器上，提高LED灯具的散热效率，延长使用寿命。
此外，导热硅胶片还可以用于电子产品的绝缘接合和导热透镜填充等方面，提供综合的散热和绝缘解决方案。
综上所述，导热硅胶片是一种具有优异导热性能的材料，在电子产品的散热问题中有着广泛应用。
导热硅胶的应用(图文详解)
使用温度
℃
-60 to + 180
防*: 各火厚等度级标准尺寸为U3L0–09x3400mm，可按客户V规– 格0 模切
V– 0
V– 0
85GSR 0.85 ±0.05
15
1x107 20 10
0.51 °C/W 0.83 °C/W
V– 0
高机械强度导热绝缘垫片GTR
参数 厚度
单位 mm
15GTR 0.15+0.02/–0.04
45T 0.45
75 2.3
100 1x 107 11 8
1.2 0.73
V-0
85T
30H
0.85
0.3
85
4.3
1.7
1x 107 15 10
1x 107 9 6
1.35
0.42
-60 to + 180
V-0
V–0
*：1. 标准产品形状：可卷材，可片材，可按客户规格模切. 2.该产品不可以打背胶
高导热绝缘垫片YR-a/YR-b
参数 厚度 硬度 延伸率 体积电阻 击穿电压 耐电压 导热系数 热阻 使用温度 防火等级
单位 mm ASTM % MΩ. m kV/AC kV/minute W/m-K °C/W ℃ UL–94
20YR-a 0.20
1x 107 9 3
0.11
30YR-a 0.30
V-0
高导热绝缘垫片TR/HR
参数 厚度 硬度 抗拉力 延伸率 体积电阻 击穿电压 耐电压 导热系数 热阻 使用温度 防火等级
单位 mm ASTM KN/m % MΩ. m kV/AC kV/minute W/m-K °C/W ℃ UL–94
