配电线路定期巡视作业标准卡
合集下载
配电设备及线路巡视
配电设备及线路巡视配电设备及线路巡视、维护、检查管理制度架空配电线路的巡视工作，是为了掌握线路运行状况，以便及时发现设备缺陷和周围威胁线路安全运行的隐患，预防事故的发生，并为线路抢修提供依据。
一、巡视种类及巡视周期的规定1．定期巡视：按一定周期进行巡视，目的是掌握线路的运行状况及沿线环境，并做好反外力损坏宣传工作。
2．特殊巡视：遇有重要政治活动、迎峰、大负荷、恶劣自然条件（如雨加雪、暴雨、大风、洪水等），以及可能危及线路安全的建筑、挖沟、堆土、伐树等情况，对线路或重点地段进行的巡视。
3．夜间巡视：在线路高峰负荷或阴雾天气进行，检查导线接头接点有无发热打火绝缘子有无放电现象。
4．故障巡视：查明线路发生故障的地点和原因。
5．监察巡视：同配电网领导和技术人员进行，目的是了解线路及设备运行情况，鉴定设备缺陷，检查指导配电线路运行人员的工作。
6．巡视周期：定期巡视： 0.4KV线路三个月至少一次；特殊巡视：根据需要；夜间巡视：根据需要；故障巡视：发生事故时；监察巡视：重要线路和事故多发线路每年至少一次。
二、巡视内容1．电杆是否倾斜、下沉、上拨；杆基周围土壤有无挖掘或沉陷。
2．杆塔有无裂缝、疏松、露筋、冻鼓，钢圈接头有无开裂、锈蚀、铁塔构件有无弯曲、锈蚀、丢失，螺丝有无松动。
3．电杆有无标号等明显标志；有无危及安全的鸟巢及萝藤类植物；有无被水淹、冲的可能；防洪设施有无损坏、坍塌。
4．横担、金具的巡视：横担有无锈蚀、歪斜、弯曲、断裂；金具有无锈蚀、变形，螺栓是否坚固，是否缺母。
5．绝缘子巡视：绝缘有无硬伤、裂纹、脏污、闪络；针式绝缘子绑线有无松断；瓶头有歪斜；瓶母有无松脱；有无弹簧垫片。
悬式绝缘子与销子是否齐全劈开，有无断裂、脱落；瓷横担装设是否符合要求。
6．导线的巡视：导线有无断股、烧伤、背花；污秽地区导线有无腐蚀现象；各相弧垂是否一致，是否过紧，过松。
导线接头有无过热变色、烧熔、锈蚀，铜铝导线接头有无过渡线夹（特别是低压零线接头）；并沟线夹弹簧垫圈是否齐全，螺母是否坚固；弓子线对相邻设备及对地距离是否符合要求。
10KV架空配电线路及设备正常巡视作业质量控制卡
检查结果
16. 检查环网柜、 分支箱
1) 壳体无锈蚀，箱门开、关良好，门锁灵活。 2) 操动工具齐全，箱体、开关和电缆标志齐全、清晰。 3) 箱内������������������ 断路器气压表正常，无漏气现象。 4) 箱内应干燥，无凝露、漏雨现象 5) 断路器壳体无过热现象。 6) 断路器操动机构、接地开关操动机构灵活。 7) 箱内电缆接点插件连接应良好，无烧损现象。 8) 箱内熔线管无破裂痕迹，接点部位无过热及烧痕。 9) 箱体固定牢固，接地可靠，基础无下沉，无渗漏水现象。 10) 防小动物设施完好、有效
8) 并联电容器的单台熔丝未熔断。 9) 串联补偿电容器的保护间隙无变形、异常和放电痕迹。 10) 电源指示、控制器指示、输出指示正常、控制器显示正 常。 11) 装置外壳无撞伤、无显著变形和锈蚀。 12) 设备标志齐全，清晰、完好。 13) 室内温度无过高，风扇、散热片良好
检查结果
15.检查开关站
编制人； 注
审查人；
批准人；
检查人；
检查每一项，若合格打“√” ，不合格打“×”
5
4
作业程序
15.检查开关站
作 业 质 量 要 求
14) 继电保护与二次回路情况；继电保护连接片停送对 位；继电器无异常响声和损坏，端子排接线牢靠，无端子放电 现象，二次小母线无断线和破损，各个回路熔丝接触良好，无 熔断；监视灯和信号灯完好，指示正确。 15) 蓄电池无漏液、少液或过热现象，硅整流及充电电流 正常，直流系统对地绝缘是否良好。 16) 仪表、保护装置、蓄电池等设备的运行参照有关专业 规程
检查结果
13.检查柱上断路 器、跌开式熔断 器、隔离开关
1) 套管去破损、裂纹、严重脏污和闪络放电的痕迹。 2) 断路器的固定牢固，引线接点和接地良好，线间的对地距 离足够。 3) 断路器分、合位置指示正确、清晰。 4) ������������������ 断路器气体压力正常。 5) 瓷件等外绝缘无裂纹、闪络、破损和脏污。 6) 熔丝管无弯曲、变形。 7) 触头间接触良好，无过热、烧损、熔化现象。 8) 各部件的组装良好，无松动、脱落。 9) 引线接点连接良好，与各部间距合适。 10) 安装牢固，相间距离、倾斜角符合规定。 11) 操动机构灵活，无锈蚀现象
输电线路运行与检修作业指导书及标准作业卡
2.1.1.5带电更换耐张串绝缘子标准作业指导卡…………………………………………………112
2.2 停电部分
输电设备停电检修流程说明
1、检修班组根据检修任务编制检修计划并上报基层生技股进行审核，同意后下发执行，对大型、复杂性检修工作由基层生技股组织制定检修方案及现场三项措施上报公司生产技术部批准后下达班组实施。其他检修项目检修班组组织按照计划实施。
4、作业结束，清理工作现场，及时向调度及工作票签发人进行汇报，办理终结手续，同时做好相关记录。
输电设备巡视流程说明
1、输电设备按照巡视类别主要分为定期巡视、特殊巡视、故障巡视、登杆检查及预防性检测等。其中特殊性巡视按照任务来源分为两类，一类是生产管理部门按照季节性特点、设备负荷、系统风险分析等特点下达基层生产单位的特殊性巡视任务；另一类是由运行班组根据年度“反措”计划、设备特殊区段、季节特点、气候、上级技术监督任务等开展的特殊性巡视工作。
2.1.1.1带电检测绝缘子标准化作业指导卡………………………………………………………101
2.1.1.2带电检测绝缘子标准化作业指导卡………………………………………………………103
2.1.1.3带电修补导、地线损标准化作业指导卡…………………………………………………106
2.1.1.4带电更换直线串绝缘子标准化作业指导卡………………………………………………110
输电设备带点检修流程????????????????????????????输电设备周期变更流程说明??????????????????????????11输电设备验收流程说明????????????????????????????13输电设备事故及异常处理流程说明???????????????????????15输电设备评估定级流程说明??????????????????????????17输电设备工作票管理流程说明?????????????????????????19输电设备外部隐患处理流程说明????????????????????????2110输电设备缺陷管理流程说明??????????????????????????2311设备全过程管理流程说明???????????????????????????2512年季月停电检修计划形成流程说明?????????????????????2711多班组作业控制卡?????????????????????????????2912班组作业控制卡??????????????????????????????3013停电更换绝缘子工序质量控制卡单项作业?????????????????3114更换绝缘子工序质量控制卡多基杆塔工作?????????????????3315更换绝缘子工序质量控制卡单基杆塔工作?????????????????3416接地电阻测量工序质量控制卡多基杆塔检查测量工作????????????3517扶正加固杆塔和拉线基础工序质量控制卡单项作业?????????????3718带电修补导地线工序质量控制卡单项作业3919输电线路特殊巡视工序质量控制卡单项作业40110输电线路故障巡视工序质量控制卡单项作业????????????????41111班组作业控制卡输电配电无需办理工作票的工作?????????????42112巡视卡输配电共用??????????????????????????43113班组作业控制卡输配电专业需办理工作票的带电工作????????????44114输电设备验收卡??????????????????????????????4521输电线路带电检测绝缘子标准化作业指4622输电线路交叉跨越测量标准化作业指导卡??????????????????4723电线路带电修补导地线标准化作业指导卡????????????????482
2.2 停电部分
输电设备停电检修流程说明
1、检修班组根据检修任务编制检修计划并上报基层生技股进行审核，同意后下发执行，对大型、复杂性检修工作由基层生技股组织制定检修方案及现场三项措施上报公司生产技术部批准后下达班组实施。其他检修项目检修班组组织按照计划实施。
4、作业结束，清理工作现场，及时向调度及工作票签发人进行汇报，办理终结手续，同时做好相关记录。
输电设备巡视流程说明
1、输电设备按照巡视类别主要分为定期巡视、特殊巡视、故障巡视、登杆检查及预防性检测等。其中特殊性巡视按照任务来源分为两类，一类是生产管理部门按照季节性特点、设备负荷、系统风险分析等特点下达基层生产单位的特殊性巡视任务；另一类是由运行班组根据年度“反措”计划、设备特殊区段、季节特点、气候、上级技术监督任务等开展的特殊性巡视工作。
2.1.1.1带电检测绝缘子标准化作业指导卡………………………………………………………101
2.1.1.2带电检测绝缘子标准化作业指导卡………………………………………………………103
2.1.1.3带电修补导、地线损标准化作业指导卡…………………………………………………106
2.1.1.4带电更换直线串绝缘子标准化作业指导卡………………………………………………110
输电设备带点检修流程????????????????????????????输电设备周期变更流程说明??????????????????????????11输电设备验收流程说明????????????????????????????13输电设备事故及异常处理流程说明???????????????????????15输电设备评估定级流程说明??????????????????????????17输电设备工作票管理流程说明?????????????????????????19输电设备外部隐患处理流程说明????????????????????????2110输电设备缺陷管理流程说明??????????????????????????2311设备全过程管理流程说明???????????????????????????2512年季月停电检修计划形成流程说明?????????????????????2711多班组作业控制卡?????????????????????????????2912班组作业控制卡??????????????????????????????3013停电更换绝缘子工序质量控制卡单项作业?????????????????3114更换绝缘子工序质量控制卡多基杆塔工作?????????????????3315更换绝缘子工序质量控制卡单基杆塔工作?????????????????3416接地电阻测量工序质量控制卡多基杆塔检查测量工作????????????3517扶正加固杆塔和拉线基础工序质量控制卡单项作业?????????????3718带电修补导地线工序质量控制卡单项作业3919输电线路特殊巡视工序质量控制卡单项作业40110输电线路故障巡视工序质量控制卡单项作业????????????????41111班组作业控制卡输电配电无需办理工作票的工作?????????????42112巡视卡输配电共用??????????????????????????43113班组作业控制卡输配电专业需办理工作票的带电工作????????????44114输电设备验收卡??????????????????????????????4521输电线路带电检测绝缘子标准化作业指4622输电线路交叉跨越测量标准化作业指导卡??????????????????4723电线路带电修补导地线标准化作业指导卡????????????????482
配电室及各线路巡视检查制度
配电室及各线路巡视检查制度1. 引言配电室是一个重要的电力设施，负责供给电力给各个部门和设备。
为了保证电力系统的可靠性和平安性，标准的巡视检查制度是必不可少的。
本文档旨在制定配电室及各线路巡视检查制度，以确保配电室的正常运行并及时发现和解决问题。
2. 巡视检查内容配电室及各线路巡视检查应包括以下内容：2.1 配电室设备巡视•仪表的正常运行状态检查•开关设备的完好性检查•配电设备的外观和壳体的检查•接地装置的检查•灭火设备的检查2.2 线路及开关检查•线路连接状态检查•开关设备的正常运行状态检查•继电保护装置的工作状态检查•线路的绝缘和接地状态检查2.3 平安状况检查•配电室的平安标志是否齐全•配电设备周围是否存在危险物品•配电室通风和照明设备是否正常3. 巡视检查频率根据配电室的重要程度和使用情况，制定巡视检查的频率。
建议按照以下频率进行巡视检查：•高压配电室：每周巡视一次•中压配电室：每月巡视一次•低压配电室：每季度巡视一次对于特殊情况和重要设备，应进行更频繁的检查。
4. 巡视检查记录对每次巡视检查进行详细记录，包括以下内容：•巡视日期和时间•巡视人员•巡视检查内容•发现的问题和存在的平安隐患•处理措施和解决方案•下次巡视的方案日期巡视检查记录应保存并及时更新，以便跟踪问题的解决和工作的进展。
5. 巡视检查责任明确巡视检查的责任人和相关部门。
配电室管理员负责组织和安排巡视检查工作，并记录检查结果。
如果发现问题，责任人应及时采取措施解决，并及时通知相关人员。
6. 巡视检查的意义配电室及各线路巡视检查的意义在于：•发现和解决潜在问题，防止事故的发生•提高电力系统的可靠性和平安性•建立标准的运维管理制度•保护人员的生命财产平安7. 结论配电室及各线路巡视检查制度的制定和执行对于保证电力系统的正常运行至关重要。
通过标准的巡视检查，可以及时发现和解决问题，提高电力系统的可靠性和平安性。
配电室管理员和相关人员应积极履行巡视检查责任，并不断完善巡视检查制度，以确保电力系统的平安稳定运行。

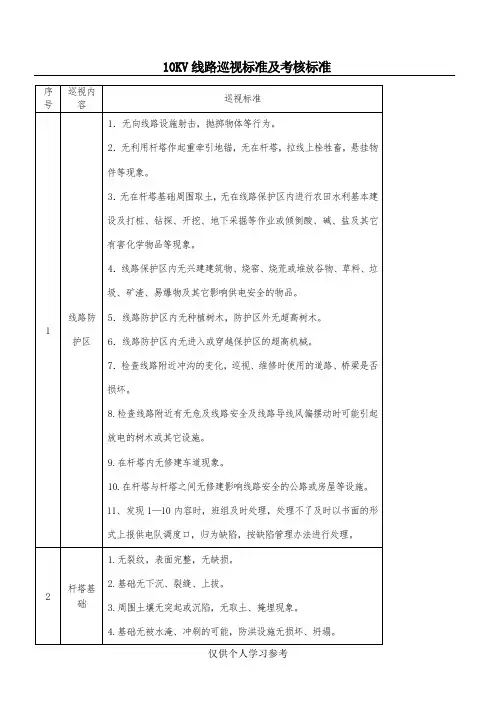

线路巡视标准
9.在杆塔内无修建车道现象。
10.在杆塔与杆塔之间无修建影响线路安全的公路或房屋等设施。
11、发现1—10内容时，班组及时处理，处理不了及时以书面的形式上报供电队调度口，归为缺陷，按缺陷管理办法进行处理。
2
杆塔基础
1.无裂纹，表面完整，无缺损。
2.基础无下沉、裂缝、上拔。
3.周围土壤无突起或沉陷，无取土、掩埋现象。
4
绝缘子
1.无破损、裂纹、瓷釉烧坏，表面无闪络现象。
2.绝缘子钢帽、绝缘件、钢件在同一轴线上，杆塔下无掉落的弹簧销
3.无缺弹簧销现象。
4.瓷件有无赃物、损坏、裂纹和闪络痕迹。
5.铁脚、铁帽有无锈蚀、松动、弯曲。
6.发现1—5项内容时，班组及时以书面的形式上报供电队调度口，归为缺陷，按缺陷管理办法进行处理。
室内变压器
门、窗、门栓必须完整，应无小动物进入的洞孔缝隙，房屋无漏雨，照明和空气温度应适宜。
变压器标注相序
高、低配电线相序标注应一致。
变压器铭牌及其它标志。
应清楚完好。
变压器台、架高度
必须符合规定，无锈蚀，倾斜，砖混凝土结构台架有无裂缝和倒塌的可能。
吸湿器
呼吸应畅通、干燥剂应正常有效。
变压器台上的其他设备
8、接头是否良好，有无过热现象（如接头变色），连接线夹弹簧是否齐全，螺帽是否紧固。
9、过引线有无损伤、断股、歪扭，与杆塔、构件及其引线间距离是否符合规定要求。
10、导线上有无抛扔物。
11、固定导线用绝缘子上的绑线有无松弛或开断现象。
12、绝缘导线外层有无磨损、变形、龟裂现象。
13.发现1—12项内容时，班组及时以书面的形式上报供电队调度口，归为缺陷，按缺陷管理办法进行处理。
10.在杆塔与杆塔之间无修建影响线路安全的公路或房屋等设施。
11、发现1—10内容时，班组及时处理，处理不了及时以书面的形式上报供电队调度口，归为缺陷，按缺陷管理办法进行处理。
2
杆塔基础
1.无裂纹，表面完整，无缺损。
2.基础无下沉、裂缝、上拔。
3.周围土壤无突起或沉陷，无取土、掩埋现象。
4
绝缘子
1.无破损、裂纹、瓷釉烧坏，表面无闪络现象。
2.绝缘子钢帽、绝缘件、钢件在同一轴线上，杆塔下无掉落的弹簧销
3.无缺弹簧销现象。
4.瓷件有无赃物、损坏、裂纹和闪络痕迹。
5.铁脚、铁帽有无锈蚀、松动、弯曲。
6.发现1—5项内容时，班组及时以书面的形式上报供电队调度口，归为缺陷，按缺陷管理办法进行处理。
室内变压器
门、窗、门栓必须完整，应无小动物进入的洞孔缝隙，房屋无漏雨，照明和空气温度应适宜。
变压器标注相序
高、低配电线相序标注应一致。
变压器铭牌及其它标志。
应清楚完好。
变压器台、架高度
必须符合规定，无锈蚀，倾斜，砖混凝土结构台架有无裂缝和倒塌的可能。
吸湿器
呼吸应畅通、干燥剂应正常有效。
变压器台上的其他设备
8、接头是否良好，有无过热现象（如接头变色），连接线夹弹簧是否齐全，螺帽是否紧固。
9、过引线有无损伤、断股、歪扭，与杆塔、构件及其引线间距离是否符合规定要求。
10、导线上有无抛扔物。
11、固定导线用绝缘子上的绑线有无松弛或开断现象。
12、绝缘导线外层有无磨损、变形、龟裂现象。
13.发现1—12项内容时，班组及时以书面的形式上报供电队调度口，归为缺陷，按缺陷管理办法进行处理。
变电站设备巡视作业指导书
二次电流不超过5A
7
光子牌
灯泡无损坏，玻璃完好无损
8
开关操作把手
完好无损坏
9
开关寻找接地按钮
无损坏
10
开关速切压板
与实际运行方式相符，巡视时记录实际位置
11
开关过流压板
12
开关重合闸压板
中央信号屏
1
中央信号屏
屏门关闭严密、屏面无脱漆、锈蚀
线路保护测控屏底部封堵严密
电缆线标志牌清晰、完好无损
端子排整齐，无毁坏，标志清晰
21
弹簧销子
完好无损、无脱出
22
操作机构箱
封堵严密、干燥剂合格、开启灵活
110kV常沭金线111-3刀闸
1
111-3刀闭锁装置
完好、齐全、无锈蚀、闭锁良好
2
接头、线夹
压接良好、无发热、松动放电现象
3
铁件
无锈蚀
4
刀闸基础
接地完好、固定螺丝压接良好
5
刀闸本体外表
无污迹、无锈蚀
6
二次接线（辅助接点）
无松动、锈蚀、外套无锈蚀
保险无熔断
支持瓷瓶、避雷器完好无损
整流器、蜂鸣器完好无损
3
电压、电流表
指示正确、数值在正常范围内，巡视时记录实际数值
4
35kV所变刀闸、10kV所变刀闸、所变转换开关
与实际运行方式相符，巡视时记录实际位置
5
UPS电源、合闸电源、控制输出、单相输出、照明电源、三相输出、有载调压电源、
UPS及蓄电池
1
蓄电池罩
设备名称
巡视内容
巡视标准
＃1主变压器
1
＃1主变铭牌、编号、名称
齐全、完好、无退色
7
光子牌
灯泡无损坏，玻璃完好无损
8
开关操作把手
完好无损坏
9
开关寻找接地按钮
无损坏
10
开关速切压板
与实际运行方式相符，巡视时记录实际位置
11
开关过流压板
12
开关重合闸压板
中央信号屏
1
中央信号屏
屏门关闭严密、屏面无脱漆、锈蚀
线路保护测控屏底部封堵严密
电缆线标志牌清晰、完好无损
端子排整齐，无毁坏，标志清晰
21
弹簧销子
完好无损、无脱出
22
操作机构箱
封堵严密、干燥剂合格、开启灵活
110kV常沭金线111-3刀闸
1
111-3刀闭锁装置
完好、齐全、无锈蚀、闭锁良好
2
接头、线夹
压接良好、无发热、松动放电现象
3
铁件
无锈蚀
4
刀闸基础
接地完好、固定螺丝压接良好
5
刀闸本体外表
无污迹、无锈蚀
6
二次接线（辅助接点）
无松动、锈蚀、外套无锈蚀
保险无熔断
支持瓷瓶、避雷器完好无损
整流器、蜂鸣器完好无损
3
电压、电流表
指示正确、数值在正常范围内，巡视时记录实际数值
4
35kV所变刀闸、10kV所变刀闸、所变转换开关
与实际运行方式相符，巡视时记录实际位置
5
UPS电源、合闸电源、控制输出、单相输出、照明电源、三相输出、有载调压电源、
UPS及蓄电池
1
蓄电池罩
设备名称
巡视内容
巡视标准
＃1主变压器
1
＃1主变铭牌、编号、名称
齐全、完好、无退色
10KV线路巡视操作规程
口销脱出丢失情况。
（5）保护间隙变形、锈蚀和烧伤情况，接地引下线断股、损伤情况，引下线连接点是
否牢固，各部瓷件脏污、裂纹和损坏情况。
（6）电杆拉线锈蚀、松弛、断股和受力不均的情况，拉线棒、楔型及UT型线夹、抱箍
等连接件有无锈蚀、松动或损坏。
21
10KV线路（送电线路）巡视
三、工作技术要求
巡视内容
脚锈蚀，钢脚弯曲；
（2）合成绝缘子伞裙破裂、烧伤，金具、均压环变形。扭曲、锈蚀等异常情况；
（3）绝缘子与横担有闪络痕迹和局部火花放电留下的痕迹；
（4）绝缘子串、横担偏斜；
（5）金具锈蚀、变形、磨损、裂纹，开口销及弹簧销缺损或脱出，特别要注意金具经
常活动、转动的部位和绝缘子串悬挂点的金具；
18
10KV线路（送电线路）巡视
8
培训内容
1、适用范围 2、工作前准备 3、巡视工作的技术要求 4、工作中的安全注意事项
9
60KV线路（送电线路）巡视
一、适用范围： 本工作仅适用于吉林油田供电公司外线电工，
工作范围为本队所管辖的送电线路。 本项操作需要有工作经验人员进行，新人员进
行线路巡视工作应由有经验的工作人员带领。
本课件根据《中华人民共和国石油天然气行业 标准SY/T5700—95》和《吉林油田公司操作规 程管理办法》结合岗位操作实际而制作
此外，还应观查巡线及检修用的道路、桥梁和便桥的损坏情况。
14
60KV线路（送电线路）巡视
三、工作技术要求
巡检内容
2杆塔的巡视
（1）杆塔本身及各部件有无歪斜变形现象。
（2）杆塔基础培土情况：周围土壤是否有突起或下沉，基础本身有无开裂、损伤或下
沉的情况。
站用配电系统检修、架空线路巡视作业专项检查细则表(检查项目、内容及结果)
定期巡视。市区一般一月一次，郊区及农村至少一季一次，认真查看线路设备的运行状况及沿线环境变化情况；
特殊巡视。在气候异常变化时或某些特殊情况下，应对线路的全线或某些地段或某些保护装置进行巡视；
夜间巡视。检查线路接点有无发热打火，绝缘子应无放电等现象。一般每年至少一次，选择无月光时进行；
故障巡视。线路发生故障，应立即查明发生故障的地点原因，消除故障，尽快恢复供电；
高处作业所用工具应有很好的防坠落措施，如使用工具袋或用绳索系上等；
在高压配电室内从事检修工作不少于两人；
施工现场的配电箱需配置漏电保护器；
如电源箱距工作地点较远时，须在断路器拉开后悬挂“禁止合闸，有人工作！”的标示牌；
电动工具与移动电源板之间的电源线长度不大于5m；
电动工具的外壳必须右靠接地；
4
防雷与接地
拉线应无松弛、断股、锈蚀；
接地线应无脱落或过热烧伤；接地体有无外露、严重腐蚀等；
避雷器固定是否牢固，表面是否污秽，有无裂纹、损伤、闪络痕迹；保护间隙有无锈蚀，被其他物短接，间隙的距离是否满足要求；
沿线路的地面是否堆放有易燃易爆和强腐蚀性物质；
线路上有无树枝、风筝等杂物悬挂；
工作票一式两份，应正确清楚，不得任意涂改；
两份工作票的一份必须经常保存在工作地点，由工作负责人收执，另一份交值班员收执。在无人值班设备上工作时，第二份工作票由工作许可人收执；
开工前，工作票内的全部安全措施应一次做完；
工作许可人完成现场安全措施，在检查合格后，方可办理工作许可手续，进行检修工作；
2
检修作业现场布置要求
电缆金属护套一端互边接地，另一端接保护器；
电缆金属护套交叉互连，保护器Y0线；
电缆金属护套交叉互连，保护器Y接线或△接线；
特殊巡视。在气候异常变化时或某些特殊情况下，应对线路的全线或某些地段或某些保护装置进行巡视；
夜间巡视。检查线路接点有无发热打火，绝缘子应无放电等现象。一般每年至少一次，选择无月光时进行；
故障巡视。线路发生故障，应立即查明发生故障的地点原因，消除故障，尽快恢复供电；
高处作业所用工具应有很好的防坠落措施，如使用工具袋或用绳索系上等；
在高压配电室内从事检修工作不少于两人；
施工现场的配电箱需配置漏电保护器；
如电源箱距工作地点较远时，须在断路器拉开后悬挂“禁止合闸，有人工作！”的标示牌；
电动工具与移动电源板之间的电源线长度不大于5m；
电动工具的外壳必须右靠接地；
4
防雷与接地
拉线应无松弛、断股、锈蚀；
接地线应无脱落或过热烧伤；接地体有无外露、严重腐蚀等；
避雷器固定是否牢固，表面是否污秽，有无裂纹、损伤、闪络痕迹；保护间隙有无锈蚀，被其他物短接，间隙的距离是否满足要求；
沿线路的地面是否堆放有易燃易爆和强腐蚀性物质；
线路上有无树枝、风筝等杂物悬挂；
工作票一式两份，应正确清楚，不得任意涂改；
两份工作票的一份必须经常保存在工作地点，由工作负责人收执，另一份交值班员收执。在无人值班设备上工作时，第二份工作票由工作许可人收执；
开工前，工作票内的全部安全措施应一次做完；
工作许可人完成现场安全措施，在检查合格后，方可办理工作许可手续，进行检修工作；
2
检修作业现场布置要求
电缆金属护套一端互边接地，另一端接保护器；
电缆金属护套交叉互连，保护器Y0线；
电缆金属护套交叉互连，保护器Y接线或△接线；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
完善巡视记录资料，保管归档
四、巡视工器具
序号
名称
规格
单位
数量
备注
1
安全帽
顶/人
顶
根据工作人员
2
望远镜
只
双
1
3
绝缘棒
条
双
1
4
线路巡视记录本及笔
本
付
2
五、作业分工
一、
序号
作业内容
分组负责人
作业人员
1
2
3
六、作业内容及标准
作业内容及标准
序号
内容
标 准
责任人
工作人员
1
巡视内容
巡视内容应根据季节特点有所侧重，发现异常和缺陷应详细记录在现场巡视记录上。巡视内容有：
（10）有无违反《电力设施保护条例》的建筑，如发现线路防护区内有建房现象，应立即制止。
巡线工作结束后，巡线人员整理现场巡视记录，将缺陷按一般缺陷、重大缺陷、紧急缺陷和永久缺陷进行分类，并按分类记入相关缺陷记录。
2
工作总结
站所负责人召开巡线人员“巡线汇报会”
1）、由巡线人员全面汇报巡线情况、缺陷内容及分类情况，重大特别是紧急缺陷必须当会汇报清楚，不得贻误。
2）、站所负责人根据整理汇报的缺陷，做出消缺计划。紧急缺陷，重大缺陷及需计划安排才能处理的缺陷，必须及时上报运行管理部门，并提出处理意见。一般缺陷和自行可以处理的缺陷，站所负责人可安排及时处理。
3
召开班后会
工作结束后，工作负责人组织全体工作人员召开班后会，总结工作经验和存在的问题，制订改进措施。
4
资料归档
4）、杆塔有无被水淹、水冲的可能，防洪设施有无损坏、坍塌。
5）、杆塔标志（杆号、相位牌、警告牌等）是否齐全、明显。
6）、杆塔周围有无杂草和蔓藤类植物附生，有无危及安全的鸟巢、风筝及杂物。
2、横担及金具：
（1）铁横担有无锈蚀、歪斜、变形。
（2）、金具有无锈蚀、变形；螺栓是否紧固，有无缺帽；开口销、弹簧销有无锈蚀、断裂、脱落。
（6）拉线固定是否牢固，拉线基础周围土壤有无突起、沉陷、缺土等现象。
（7）顶杆、拉线桩等有无损坏、开裂、腐朽等现象。
8、沿线情况：
（1）沿线有无易燃、易爆物品和腐蚀性液体、气体。
（2）导线对地、对道路、公路、铁路、管道、索道、河流、建筑物等距离是否符合规定，有无可能触及导线的铁烟囱、天线等。
（3）周围有无被风刮起危及线路安全的金属薄膜、杂物等。
3、绝缘子：
（1）瓷件有无赃物、损坏、裂纹和栓落、闪络痕迹。
（2）铁脚、铁帽有无锈蚀、松动、弯曲。
4、导线：
（1）有无断股、损伤、烧伤痕迹，在化工等地区的导线有无腐蚀现象。
（2）三相弧垂是否平衡，有无过紧、过松现象；导线对被跨越物的垂直距离是否符合规定，导线对建筑物等的水平距离是否符合规定。
（3）接头是否良好，有无过热现象（如接头变色、雪先融化等）连接线夹弹簧是否齐全，螺帽是否紧固。
三、危险点分析及控制措施
序号
危险点
控制措施
1
摔跌、狗、蛇咬，蜂蜇
（1伤。
（2）、巡线时持棒，已备急用。
（3）、发现马蜂窝不要触碰。
（4）、单人巡线，禁止攀登电杆和铁塔。
2
触电伤害
（1）、巡线工作应有电力线路工作经验的人担任，新进人员不得一个人单独巡线。
（4）过（跳）引线有无损伤、断股、歪扭，与杆塔、构架及引线间距离是否是否符合规定要求。
（5）导线上有无抛扔物。
（6）固定导线用绝缘子上的绑线有无松弛或开断现象。
（7）绝缘导线外层有无磨损、变形、 龟裂现象。
5、防雷设施：
（1）避雷器有无裂纹、损伤、闪络痕迹，表面是否脏污。
（2）避雷器的固定是否牢靠。
（3）引线是否良好，与相邻引线和杆塔构件的距离是否符合规定。垂直安装，固定牢靠，排列整齐，相间距离不应小于0.35米。
（4）各部件是否锈蚀、接地端焊接处有无裂纹、脱落。
（5）保护间隙有无烧损、锈蚀或被外物短接，间隙距离是否符合规定。
6、接地装置：
（1）接地引下线有无丢失、断股、损伤。
（2）接头接触是否良好，线夹螺栓有无松动、锈蚀。
1、杆塔：
1）、杆塔是否倾斜，铁塔有无弯曲、变形、锈蚀；塔材或拉线是否被盗；螺栓有无松动；混凝土杆有无裂纹、疏松、钢筋外露，焊接有无开裂、锈蚀。
2）、基础有无损坏、下沉或上拔，周围土壤有无挖掘或沉陷，寒冷地区电杆有无冻鼓现象。
3）、杆塔位置是否合适，有无被车撞的可能，保护设施是否完好，标志是否清晰。
4
填写两交底单
安全措施符合现场实际，填写规范。
5
学习作业指导书、两交底单、明确巡视有关注意事项，安全措施及危险点，召开班前会
工作班组必须全员参加、认真学习，全面分析危险点，对工作人员进行安全交底、技术交底，分配工作任务。
二、开工前检查
√
序号
检查内容
1
1.1、检查人数、人员精神状态及身体状况。
1.2、检查所带材料是否规格型号正确、质量合格、数量满足需要。
（2）、偏僻地区、夜间及事故巡线必须有两人进行。
（3）、暑天、大雪天必要时有两人进行巡线。
（4）、夜间巡线应沿线路外侧进行，大风天巡线应沿线路上风侧前进，以防万一触及断落的导线。
（5）、事故巡线应始终认为线路带电，即使明知该线路已停电，亦应认为线路随时有恢复送电的可能。
（6）、巡线人员应距断落的已落地或悬吊空中的导线8米以外，现场要有专人看护，并派人迅速报告领导等候处理。
配电线路定期巡视作业标准卡
供电所：工作负责人工作时间年月日至年月日
一、工作前准备
序号
内容
标准
责任人
备注
1
工作负责人了解线路运行情况，找出危险点，以便制定防范措施和工作方案
明确作业任务、技术标准
2
工作前按局规定办理填写派工单、派车单，并得到许可
按局有关规定执行、符合规章制度
3
准备好巡视时用的工器具
工器具必须有试验合格证
（4）有无危及线路安全的工程设施（机械、脚手架）。
（5）查明线路附近的爆破工程有无爆破申请手续，其安全措施是否妥当。
（6）查明防护区内的植物种植情况及导线与树间距离是否符合规定。
（7）线路附近有无射击、放风筝、抛扔异物、堆放柴草和在杆塔、拉线上栓牲畜等。
（8）查明沿线污秽情况。
（9）查明沿线江河泛滥、山洪和泥石流等异常情况。
1.3、检查所带工器具是否质量合格、安全可靠、数量满足需要。
1.4、检查车辆是否良好，
2
2.1、工作负责人向工作人员说明巡视线路名称。
2.2、工作负责人宣布工作任务单，人员分工，进行安全交底、技术交底。
2.3、工作人员严禁攀登杆塔及用电设备。
2.4、工作人员必须穿合格工作服、绝缘鞋、戴安全帽，线手套。
7、拉线、顶杆、拉线桩：
（1）拉线有无锈蚀、断股和张力分配不均等现象；拉线UT形线夹或花兰螺丝及螺帽有无被盗现象。
（2）水平拉线对地面距离是否符合要求（对路面中心的垂直距离不应小于6M，在拉线桩处不应小于4.5M）。
（3）拉线绝缘子是否损坏或减少。
（4）拉线是否妨碍交通或被车撞。
（5）拉线棒（下把）包箍等金具有无变形、锈蚀。
四、巡视工器具
序号
名称
规格
单位
数量
备注
1
安全帽
顶/人
顶
根据工作人员
2
望远镜
只
双
1
3
绝缘棒
条
双
1
4
线路巡视记录本及笔
本
付
2
五、作业分工
一、
序号
作业内容
分组负责人
作业人员
1
2
3
六、作业内容及标准
作业内容及标准
序号
内容
标 准
责任人
工作人员
1
巡视内容
巡视内容应根据季节特点有所侧重，发现异常和缺陷应详细记录在现场巡视记录上。巡视内容有：
（10）有无违反《电力设施保护条例》的建筑，如发现线路防护区内有建房现象，应立即制止。
巡线工作结束后，巡线人员整理现场巡视记录，将缺陷按一般缺陷、重大缺陷、紧急缺陷和永久缺陷进行分类，并按分类记入相关缺陷记录。
2
工作总结
站所负责人召开巡线人员“巡线汇报会”
1）、由巡线人员全面汇报巡线情况、缺陷内容及分类情况，重大特别是紧急缺陷必须当会汇报清楚，不得贻误。
2）、站所负责人根据整理汇报的缺陷，做出消缺计划。紧急缺陷，重大缺陷及需计划安排才能处理的缺陷，必须及时上报运行管理部门，并提出处理意见。一般缺陷和自行可以处理的缺陷，站所负责人可安排及时处理。
3
召开班后会
工作结束后，工作负责人组织全体工作人员召开班后会，总结工作经验和存在的问题，制订改进措施。
4
资料归档
4）、杆塔有无被水淹、水冲的可能，防洪设施有无损坏、坍塌。
5）、杆塔标志（杆号、相位牌、警告牌等）是否齐全、明显。
6）、杆塔周围有无杂草和蔓藤类植物附生，有无危及安全的鸟巢、风筝及杂物。
2、横担及金具：
（1）铁横担有无锈蚀、歪斜、变形。
（2）、金具有无锈蚀、变形；螺栓是否紧固，有无缺帽；开口销、弹簧销有无锈蚀、断裂、脱落。
（6）拉线固定是否牢固，拉线基础周围土壤有无突起、沉陷、缺土等现象。
（7）顶杆、拉线桩等有无损坏、开裂、腐朽等现象。
8、沿线情况：
（1）沿线有无易燃、易爆物品和腐蚀性液体、气体。
（2）导线对地、对道路、公路、铁路、管道、索道、河流、建筑物等距离是否符合规定，有无可能触及导线的铁烟囱、天线等。
（3）周围有无被风刮起危及线路安全的金属薄膜、杂物等。
3、绝缘子：
（1）瓷件有无赃物、损坏、裂纹和栓落、闪络痕迹。
（2）铁脚、铁帽有无锈蚀、松动、弯曲。
4、导线：
（1）有无断股、损伤、烧伤痕迹，在化工等地区的导线有无腐蚀现象。
（2）三相弧垂是否平衡，有无过紧、过松现象；导线对被跨越物的垂直距离是否符合规定，导线对建筑物等的水平距离是否符合规定。
（3）接头是否良好，有无过热现象（如接头变色、雪先融化等）连接线夹弹簧是否齐全，螺帽是否紧固。
三、危险点分析及控制措施
序号
危险点
控制措施
1
摔跌、狗、蛇咬，蜂蜇
（1伤。
（2）、巡线时持棒，已备急用。
（3）、发现马蜂窝不要触碰。
（4）、单人巡线，禁止攀登电杆和铁塔。
2
触电伤害
（1）、巡线工作应有电力线路工作经验的人担任，新进人员不得一个人单独巡线。
（4）过（跳）引线有无损伤、断股、歪扭，与杆塔、构架及引线间距离是否是否符合规定要求。
（5）导线上有无抛扔物。
（6）固定导线用绝缘子上的绑线有无松弛或开断现象。
（7）绝缘导线外层有无磨损、变形、 龟裂现象。
5、防雷设施：
（1）避雷器有无裂纹、损伤、闪络痕迹，表面是否脏污。
（2）避雷器的固定是否牢靠。
（3）引线是否良好，与相邻引线和杆塔构件的距离是否符合规定。垂直安装，固定牢靠，排列整齐，相间距离不应小于0.35米。
（4）各部件是否锈蚀、接地端焊接处有无裂纹、脱落。
（5）保护间隙有无烧损、锈蚀或被外物短接，间隙距离是否符合规定。
6、接地装置：
（1）接地引下线有无丢失、断股、损伤。
（2）接头接触是否良好，线夹螺栓有无松动、锈蚀。
1、杆塔：
1）、杆塔是否倾斜，铁塔有无弯曲、变形、锈蚀；塔材或拉线是否被盗；螺栓有无松动；混凝土杆有无裂纹、疏松、钢筋外露，焊接有无开裂、锈蚀。
2）、基础有无损坏、下沉或上拔，周围土壤有无挖掘或沉陷，寒冷地区电杆有无冻鼓现象。
3）、杆塔位置是否合适，有无被车撞的可能，保护设施是否完好，标志是否清晰。
4
填写两交底单
安全措施符合现场实际，填写规范。
5
学习作业指导书、两交底单、明确巡视有关注意事项，安全措施及危险点，召开班前会
工作班组必须全员参加、认真学习，全面分析危险点，对工作人员进行安全交底、技术交底，分配工作任务。
二、开工前检查
√
序号
检查内容
1
1.1、检查人数、人员精神状态及身体状况。
1.2、检查所带材料是否规格型号正确、质量合格、数量满足需要。
（2）、偏僻地区、夜间及事故巡线必须有两人进行。
（3）、暑天、大雪天必要时有两人进行巡线。
（4）、夜间巡线应沿线路外侧进行，大风天巡线应沿线路上风侧前进，以防万一触及断落的导线。
（5）、事故巡线应始终认为线路带电，即使明知该线路已停电，亦应认为线路随时有恢复送电的可能。
（6）、巡线人员应距断落的已落地或悬吊空中的导线8米以外，现场要有专人看护，并派人迅速报告领导等候处理。
配电线路定期巡视作业标准卡
供电所：工作负责人工作时间年月日至年月日
一、工作前准备
序号
内容
标准
责任人
备注
1
工作负责人了解线路运行情况，找出危险点，以便制定防范措施和工作方案
明确作业任务、技术标准
2
工作前按局规定办理填写派工单、派车单，并得到许可
按局有关规定执行、符合规章制度
3
准备好巡视时用的工器具
工器具必须有试验合格证
（4）有无危及线路安全的工程设施（机械、脚手架）。
（5）查明线路附近的爆破工程有无爆破申请手续，其安全措施是否妥当。
（6）查明防护区内的植物种植情况及导线与树间距离是否符合规定。
（7）线路附近有无射击、放风筝、抛扔异物、堆放柴草和在杆塔、拉线上栓牲畜等。
（8）查明沿线污秽情况。
（9）查明沿线江河泛滥、山洪和泥石流等异常情况。
1.3、检查所带工器具是否质量合格、安全可靠、数量满足需要。
1.4、检查车辆是否良好，
2
2.1、工作负责人向工作人员说明巡视线路名称。
2.2、工作负责人宣布工作任务单，人员分工，进行安全交底、技术交底。
2.3、工作人员严禁攀登杆塔及用电设备。
2.4、工作人员必须穿合格工作服、绝缘鞋、戴安全帽，线手套。
7、拉线、顶杆、拉线桩：
（1）拉线有无锈蚀、断股和张力分配不均等现象；拉线UT形线夹或花兰螺丝及螺帽有无被盗现象。
（2）水平拉线对地面距离是否符合要求（对路面中心的垂直距离不应小于6M，在拉线桩处不应小于4.5M）。
（3）拉线绝缘子是否损坏或减少。
（4）拉线是否妨碍交通或被车撞。
（5）拉线棒（下把）包箍等金具有无变形、锈蚀。
