关节轴承的分类及应用
关节轴承用途
关节轴承用途引言关节轴承是一种重要的机械基础部件，在工业领域中具有广泛的应用。
它被设计用于支撑和承受旋转或摆动运动的力，在许多机械系统中起到关键作用。
本文将深入探讨关节轴承的用途，包括工业、汽车、航空航天和医疗领域等。
工业应用在工业领域中，关节轴承主要用于各种旋转设备和机械系统，包括工厂生产线上的输送机、机床、工作平台等。
它们提供了可靠的支撑和旋转运动功能，可以承受高负荷和长时间运转。
关节轴承在这些设备中起到了稳定和传动动力的作用，帮助提高工作效率和生产质量。
在重型机械领域，如挖掘机、起重机和混凝土泵车等，关节轴承被广泛应用。
这些机械设备需要承受巨大的压力和负荷，并在恶劣的环境条件下工作。
关节轴承的耐磨损、耐腐蚀和高强度特性使它们非常适合在这些重型机械中使用。
另外，在各种输送系统中也可以看到关节轴承的应用。
例如，物流行业中的输送带和滚筒，以及矿业中的破碎设备和运输设备等，都需要关节轴承来提供稳定的旋转和运动功能。
关节轴承的高负载能力和耐用性使它们成为这些系统的理想选择。
汽车行业应用在汽车行业中，关节轴承也有广泛的应用。
最常见的是在悬挂系统中，例如转向节和车轮连接处。
关节轴承可以使车轮在转向时保持正常运动，并抵抗由于不同路况带来的冲击和震动。
这样可以提高驾驶安全性和乘坐舒适度。
此外，关节轴承还用于汽车的发动机和传动系统中。
在发动机部件中，关节轴承使曲轴和凸轮轴能够顺畅运转，减少摩擦和能量损失。
在传动系统中，关节轴承用于传动轴和差速器等部件，提供传动功率和平稳的转动。
汽车行业对关节轴承的要求非常严格，它们必须具备高温、高速和长寿命等特性。
关节轴承的优异性能使得汽车能够在各种驾驶条件下安全可靠地行驶。
航空航天应用在航空航天领域，关节轴承的用途也非常重要。
在飞机的起落架、机翼和操纵系统等部件中都需要使用关节轴承。
这些部件需要能够承受高速、高温和高压等极端条件，并保证飞机的正常运行。
关节轴承在飞机起落架中的应用是关键性的。
关节轴承的应用
一般用于速度较低的摆动运动和低速旋转也可在一定角度范围内作倾斜运动当支承轴与轴壳孔不同心度较大时仍能正常工作

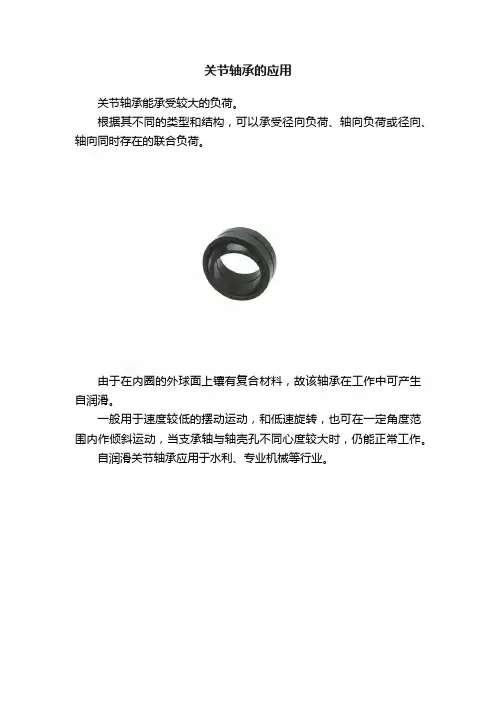

关节轴承的应用
关节轴承能承受较大的负荷。
根据其不同的类型和结构，可以承受径向负荷、轴向，故该轴承在工作中可产生自润滑。
一般用于速度较低的摆动运动，和低速旋转，也可在一定角度范围内作倾斜运动，当支承轴与轴壳孔不同心度较大时，仍能正常工作。
关节轴承用途
关节轴承用途1. 引言关节轴承是一种常见的机械元件，广泛应用于各个领域的机械设备中。
它具有承受径向和轴向载荷、传递转矩和角位移等多种功能。
本文将详细介绍关节轴承的用途，并探讨其在不同行业中的具体应用。
2. 关节轴承的基本结构和工作原理关节轴承由内外套、滚珠、保持架等组成。
内外套通过球面上的接触面实现相对运动，并通过滚珠或滚子来传递载荷。
其工作原理是通过减小摩擦系数，实现高效能量传递。
3. 关节轴承的用途3.1 机械制造业在机械制造业中，关节轴承被广泛应用于各类机械设备中，如起重机械、挖掘机、工程车辆等。
它们能够有效地传递转矩和角位移，保证设备正常运行，并具有较长的使用寿命。
3.2 汽车行业汽车行业也是关节轴承的重要应用领域。
它们被用于汽车底盘系统、转向系统以及悬挂系统等部位。
关节轴承能够承受车辆在行驶过程中产生的各种载荷，并保证汽车的稳定性和安全性。
3.3 航空航天领域在航空航天领域，关节轴承被广泛应用于飞机和航天器的各个部位。
它们能够承受高温、高速和复杂工况下的载荷，确保飞行器的正常运行和安全性。
3.4 铁路交通在铁路交通中，关节轴承被用于列车的车轮与车体之间的连接处。
它们能够传递列车产生的大量载荷，并且具有良好的减震和缓冲效果，保证列车的平稳行驶。
3.5 建筑工程在建筑工程中，关节轴承被广泛应用于大型桥梁和高层建筑等结构物中。
它们能够承受结构物自身重量以及外部环境因素带来的影响，确保结构物的稳定性和安全性。
4. 关节轴承的优势和特点4.1 承载能力强关节轴承能够承受较大的径向和轴向载荷，具有较高的承载能力。
这使得它们在各个行业中广泛应用，并且能够适应不同的工作环境。
4.2 角位移大关节轴承具有较大的角位移能力，可以在不同方向上实现旋转和摆动运动。
这使得它们适用于需要大范围角度变化的场合。
4.3 寿命长由于关节轴承采用了滚珠或滚子传递载荷，减小了接触面积和摩擦系数，从而延长了使用寿命。
这对于需要长时间运行的设备尤为重要。

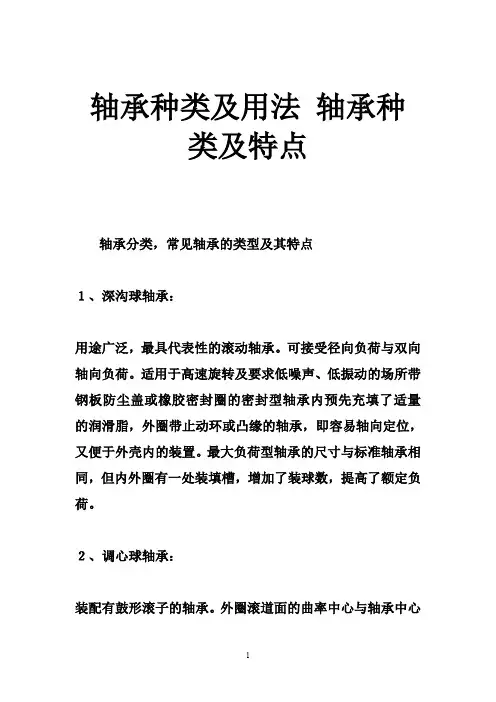

轴承种类及用法 轴承种类及特点
轴承种类及用法轴承种类及特点轴承分类，常见轴承的类型及其特点１、深沟球轴承：用途广泛，最具代表性的滚动轴承。
可接受径向负荷与双向轴向负荷。
适用于高速旋转及要求低噪声、低振动的场所带钢板防尘盖或橡胶密封圈的密封型轴承内预先充填了适量的润滑脂，外圈带止动环或凸缘的轴承，即容易轴向定位，又便于外壳内的装置。
最大负荷型轴承的尺寸与标准轴承相同，但内外圈有一处装填槽，增加了装球数，提高了额定负荷。
２、调心球轴承：装配有鼓形滚子的轴承。
外圈滚道面的曲率中心与轴承中心一致，调心滚子轴承在有二条滚道的内圈和滚道为球面的外圈之间。
所以具有与自动调心球轴承同样的调心功能。
轴、外壳出现挠曲时，可以自动调荷及二个方向的轴向负荷。
径向负荷能力大，适用于有重负荷、冲击负荷的情况。
内圈内径是锥孔的轴承，可直接安装。
或使用紧定套、装配筒安装在圆柱轴上。
坚持架使用钢板冲压保持架、聚酰胺成形坚持架及铜合金车制保持架。
３、滚针轴承：实体型滚针轴承但由于采用滚针，有内圈轴承的基本结构与NU 型圆柱滚子轴承相同。
体积可以缩小，并可接受大径向负荷无内圈轴承要把具有合适精度和硬度的轴的装置面作为滚道面使用。
推力滚针轴承可与冲压加工的薄型滚道圈（W 或切制加工的厚型滚道圈（WS 任意组合。
非分离型轴承是由经精密冲压加工的滚道圈与滚针和保持架组件构成的整体型轴承。
可接受单向轴向负荷该类轴承。
占用空间小，分离型轴承由滚道圈与滚针和保持架组件构成。
有利于机械的紧凑设计，大多仅采用滚针和保持架组件，而把轴及外壳的装置面作为滚道面使用。
滚子由内圈大挡边引导。
设计上使得内圈滚道面、外圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点。
单列轴承可接受径向负荷与单向轴向负荷，圆锥滚子轴承该类轴承装有圆台形滚子。
双列轴承可接受径向负荷与双向轴向负荷，适用于承受重负荷与冲击负荷。
圆柱滚子轴承可分为单列、双列和多列圆柱滚子轴承。
其中应用较多的有保持架的单列圆柱滚子轴承。
关节轴承简介
关节轴承关节轴承主要是由一个有外球面的内圈和一个有内球面的外圈特殊结构的滑动轴承。
[1]能承受较大的负荷。
关节轴承的结构比滚动轴承简单，其主要是由一个有外球面的内圈和一个有内球面的外圈组成。
关节轴承一般用于速度较低的摆动运动（即角运动），由于滑动表面为球面形，亦可在一定角度范围内作倾斜运动（即调心运动），在支承轴与轴壳孔不同心度较大时，仍能正常工作。
特点关节轴承能承受较大的负荷。
根据其不同的类型和结构，可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。
由于在内圈的外球面上镶有复合材料，故该轴承在工作中可产生自润滑。
一般用于速度较低的摆动运动，和低速旋转，也可在一定角度范围内作倾斜运动，当支承轴与轴壳孔不同心度较大时，仍能正常工作。
自润滑关节轴承应用于水利、专业机械等行业。
应用自润滑关节轴承关节轴承广泛应用于工程液压油缸,锻压机床,工程机械,自动化设备，汽车减震器，水利机械等行业. 关节轴承简介及分类关节轴承是球面滑动轴承，基本型是由具有球形滑动球面接触表面的内、外圈组成。
根据其结构和类型的不同，可承受径向载荷、轴向载荷，或者是径向、轴向同时作用的联合载荷。
因为关节轴承的球形滑动接触面积大，倾斜角大，同时还因为大多数关节轴承采取了特殊的工艺处理方法，如表面磷化、镀锌、镀铬或外滑动面衬里、镶垫、喷涂等。
因此有较大的载荷能力和抗冲击能力，并具有抗腐蚀、耐磨损、自调心、润滑好或自润滑无润滑污物污染的特点，即使安装错位也能正常工作。
因此，关节轴承广泛用于速度较低的摆动运动、倾斜运动和旋转运动。
组成关节轴承主要是由一个外圈和一个内圈组成。
外圈的内球面和内圈的外球面组成滑动摩擦副。
关节轴承性能关节轴承由于关节轴承的结构形式和工作机理与滚动轴承完全不同，因此关节轴承有其自身的技术特性和维护的要求。
工作温度关节轴承容许的工作温度主要由轴承滑动面间的配对的材料所决定，特别是自润滑型关节轴承的塑料材料滑动面，在高温时其承载能力会有下降趋势。
轴承基本知识(滑动轴承、关节轴承、滚动轴承)
第二章 滑动轴承
一、润滑油的主要指标
1.粘度:流体抵抗变形的能力，标志着流体内摩擦阻力的大小。 2.油性（润滑性）：润滑油在摩擦表面形成各种吸附膜和化学反应膜的性能， 边界润滑取决于油的吸附能力。 其它：燃点、闪点、凝点、化学稳定性。
第二章 滑动轴承
边界摩擦：表面被吸附在表面的边界膜隔开
按边界膜形成机理，边界膜分为： 吸附膜—— 润滑剂中分子吸附在金属表面而形成的边界膜；
化学反应膜——润滑剂中以原子形式存在的某些元素与金属反应生 成化合物，在金属表面形成的薄膜。反应膜具有较高的熔点，比吸 附膜稳定。
磨损：使摩擦表面物质不断损失的现象称为磨损。
能。
◆ 磨合性：轴瓦与轴颈表面应易于磨合，从而改善摩擦面的接触状况。
第二章 滑动轴承
二、滑动轴承的材料
1.轴承合金：仅用于轴承衬 2.青铜：广泛应用 3.铝基合金 4.铸铁：经济、耐磨 5.粉末冶金：含油轴承 6.非金属材料
第二章 滑动轴承
4 滑动轴承的润滑
摩擦和磨损
干摩擦
边界摩擦
液体摩擦
1.干摩擦：表面间无润滑剂或保护膜的纯金属间的摩擦； 2.边界摩擦：表面被吸附在表面的边界膜隔开； 3.流体摩擦：表面被流体完全隔开，摩擦性能取决于内部分子间的粘性阻力； 4.混合摩擦：前面三种的混合状态，部分固体凸峰接触。
第二章 滑动轴承
1 滑动轴承概述
一、目前滑动轴承应用的主要场合：
1.转速极高的轴承 滚动轴承在极高的转速下会由于高温使元件回火，流体 润滑滑动轴承由 于摩擦系数极小，发热少，容易散热等原 因，不会对轴承的工作性能产 生影响。（内圆磨床） 2.载荷特重的轴承 由于滚动轴承元件上为高副接触，接触应力大，特别是在重载情况下，极 高的接触应力会使元件失效。滑动轴承是低副接触，接触应力小。 3.冲击很大的轴承 由于滚动轴承元件上为高副接触，接触应力大，在冲击作用下，极易造成 永久变形，滑动轴承的油膜可以起到缓冲作用，不会对元件造成永久性伤 害。（轧钢机）
关节轴承的原理及应用领域
关节轴承原理及应用领域关节轴承关节轴承是一种球面滑动轴承，其滑动接触表面是一个内球面和一个外球面，运动时可以在任意角度旋转摆动，它采用表面磷化、炸口、镶垫、喷涂等多种特殊工艺处理方法制作而成。
关节轴承具有载荷能力大，抗冲击，抗腐蚀、耐磨损、自调心、润滑好等特点。
特点关节轴承能承受较大的负荷。
根据其不同的类型和结构，可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。
由于在内圈的外球面上镶有复合材料，故该轴承在工作中可产生自润滑。
一般用于速度较低的摆动运动，和低速旋转，也可在一定角度范围内作倾斜运动，当支承轴与轴壳孔不同心度较大时，仍能正常工作。
自润滑关节轴承应用于水利、专业机械等行业。
关节轴承性能由于关节轴承的结构形式和工作机理与滚动轴承完全不同，因此关节轴承有其自身的技术特性和维护的要求。
工作温度关节轴承容许的工作温度主要由轴承滑动面间的配对的材料所决定，特别是自润滑型关节轴承的塑料材料滑动面，在高温时其承载能力会有下降趋势。
如润滑型关节轴承的滑动面材料配对为钢/钢时，其容许的工作温度取决于润滑剂的容许工作温度。
但对所有的润滑型及自润滑型关节轴承来讲，均可在-30℃～+80℃温度范围内使用，并保持正确的承受能力。
倾角关节轴承的倾角远比一般可调心的滚动轴承大得多，很适合在同心度要求不高的支承部位使用，关节轴承的倾角随轴承结构大小、类型、密封装置及支承的形式而不同，一般向心关节轴承的倾角范围是3°～15°，角接触关节轴承的倾角范围是2°～3°，推力关节轴承的倾角范围是6°～9°。
配合在任何情况下，关节轴承所选用的配合均不得使套圈发生不均匀的变形，其配合性质和等级的选择必须根据轴承类型、支承形式及载荷大小等工作条件来决定。
装卸关节轴承的装卸应遵循以下原则，即装配和拆卸所施加的力不能直接通过球形滑动面进行传递。
另外，应使用辅助装卸工具，如套筒、拆卸器等，把外界所施加的装卸力直接和均匀地施于所配合的套圈上，或用加热等辅助方法进行无载荷的装卸。
轴承基本知识滑动轴承关节轴承滚动轴承
边界摩擦：表面被吸附在表面的边界膜隔开
按边界膜形成机理，边界膜分为： 吸附膜—— 润滑剂中分子吸附在金属表面而形成的边界膜；
化学反应膜——润滑剂中以原子形式存在的某些元素与金属反应生 成化合物，在金属表面形成的薄膜。反应膜具有较高的熔点，比吸 附膜稳定。
磨损：摩擦表面物质不断损失的现象称为磨损。
第二章 滑动轴承
4 滑动轴承的润滑
摩擦和磨损
干摩擦
边界摩擦
液体摩擦
1.干摩擦：表面间无润滑剂或保护膜的纯金属间的摩擦； 2.边界摩擦：表面被吸附在表面的边界膜隔开； 3.流体摩擦：表面被流体完全隔开，摩擦性能取决于内部分子间的粘性阻力； 4.混合摩擦：前面三种的混合状态，部分固体凸峰接触。
资料仅供参考,不当之处，请联系改正。
资料仅供参考,不当之处，请联系改正。
第二章 滑动轴承
2 滑动轴承的结构
一、径向滑动轴承的结构 １．整体式径向滑动轴承 轴承座
油杯孔
整体轴套
特点：结构简单，成本低廉。 磨损后轴颈与轴承孔之间的间隙无法调整；只能沿轴向装拆。
应用：低速、轻载或间歇性工作的机器中。
资料仅供参考,不当之处，请联系改正。
第二章 滑动轴承
２．对开式径向滑动轴承
特点：便于轴的安装，间隙可调整，但结构复杂。 应用比较广泛 注：剖分面最好垂直于载荷方向 。
资料仅供参考,不当之处，请联系改正。
第二章 滑动轴承
二、推力滑动轴承结构
实心轴端
空心轴端
单止推环式
多止推环式
◆ 空心轴端：轴颈接触面上压力分布较均匀，润滑条件比实心式好。 ◆ 单止推环式：利用轴颈的环形端面作为止推面，结构简单，润滑方便，
第二章 滑动轴承
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
再生资源网 http://www.bianbao.net/
本文摘自再生资源回收-变宝网（www.bianbao.net）
关节轴承的分类及应用
关节轴承是一种球面滑动轴承，其滑动接触表面是一个内球面和一个外球
面，运动时可以在任意角度旋转摆动，它采用表面磷化、炸口、镶垫、喷涂等多
种特殊工艺处理方法制作而成。
一、关节轴承的分类
1.向心关节轴承
2.角接触关节轴承
3.推力关节轴承
4.杆端关节轴承
5.自润滑向心关节轴承
6.自润滑角接触关节轴承
7.自润滑推力关节轴承
8.自润滑杆端关节轴承
再生资源网 http://www.bianbao.net/
二、关节轴承的特点
关节轴承能承受较大的负荷。根据其不同的类型和结构，可以承受径向负荷、
轴向负荷或径向、轴向同时存在的联合负荷。由于在内圈的外球面上镶有复合材
料，故该轴承在工作中可产生自润滑。一般用于速度较低的摆动运动，和低速旋
转，也可在一定角度范围内作倾斜运动，当支承轴与轴壳孔不同心度较大时，仍
能正常工作。自润滑关节轴承应用于水利、专业机械等行业。
三、关节轴承的应用
关节轴承广泛应用于工程液压油缸,锻压机床,工程机械,自动化设备，汽车减
震器，水利机械等行业。关节轴承是球面滑动轴承，基本型是由具有球形滑动球
面接触表面的内、外圈组成。根据其结构和类型的不同，可承受径向载荷、轴向
载荷，或者是径向、轴向同时作用的联合载荷。
因为关节轴承的球形滑动接触面积大，倾斜角大，同时还因为大多数关节轴
承采取了特殊的工艺处理方法，如表面磷化、镀锌、镀铬或外滑动面衬里、镶垫、
喷涂等，因此有较大的载荷能力和抗冲击能力，并具有抗腐蚀、耐磨损、自调心、
润滑好或自润滑无润滑污物污染的特点，即使安装错位也能正常工作。因此，关
节轴承广泛用于速度较低的摆动运动、倾斜运动和旋转运动。
更多关节轴承相关资讯，请持续关注变宝网相关资讯。
