第3章 无线传播理论与模型

第3章 无线传播理论与模型

传播途径
无线电波可通过多种方式从发射天线传播到接收天线:直射波或地面反 射波、绕射波、对流层反射波、电离层反射波。如图所示。 还有了一种:表面波的传播方式,主要利用左边这两种。

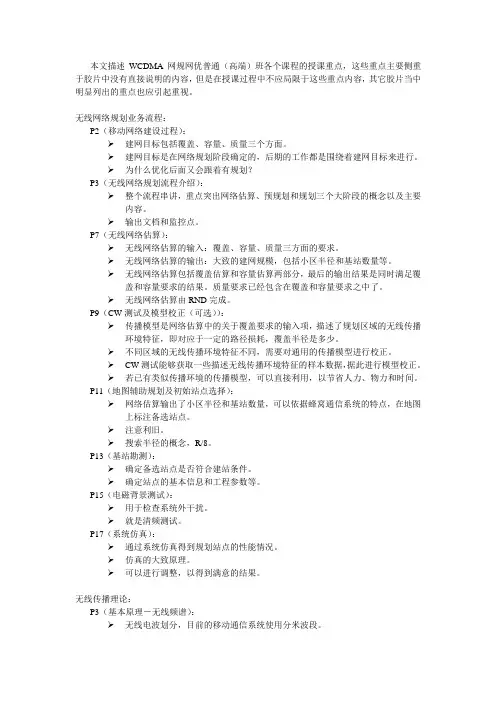

学习完本课程,您应该能够:

掌握无线传播理论基本知识
掌握传播模型的作用,记住几种常用模型的名称和适用范围。


理解链路预算的基本参数和计算方法。
了解一些产品在覆盖规划中如何应用

无线传播理论概述
电磁波传播的机理是多种多样的,但总体上可以归结为反射、绕射和散 射。大多数蜂窝无线系统运作在城区,发射机和接收机之间一般不存在 直接视距路径,且存在高层建筑,因此产生了绕射损耗。此外由于不同 物体的多路径反射,经过不同长度路径的电磁波相互作用产生了多径损 耗,同时也存在随着发射机和接收机之间距离的不断增加而引起电磁强 度的衰减。 对传播模型的研究,传统上集中于给定范围内平均接收场强的预测,和 特定位臵附近场强的变化。对于预测平均场强并用于估计无线覆盖范围 的传播模型,由于它们描述的是发射机和接收机之间(T-R)长距离( 几百米或几千米)上的场强变化,所以被称为大尺度传播模型。另一方 面,描述短距离(几个波长)或短时间(秒级)内的接收场强的快速波 动的传播模型,称为小尺度衰减模型。
无线传播理论概述
当移动台在极小的范围内移动时,可能引起瞬时接收场强的快速波动, 即小尺度衰减。其原因是接收信号为不同方向信号的合成。由于相位变 化的随机性,其合成信号变化范围很大。在小尺度衰减中,当接收机移 动距离与波长相当时,其接收场强可以发生3或4个数量级(30dB或 40dB)的变化。当移动台远离发射机时,当地平均场强逐渐减弱,该 平均接收场强由大尺度传播模型预测。典型地,当地平均接收场强由从 5 到40 范围内信号测量平均值计算得到,对于频段从1GHz到2GHz的蜂 窝系统,相应测量在1米到10米范围内。
