化学螺栓技术参数
化学螺栓的基础知识
概念化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪,主要用在新旧结构的连接处,各项力学指标你可以找厂家是产品介绍, 计算时要根据厂家提供的资料来进行，因为各种厂家生产的化学粘接剂都不同，所以粘接能力也不同，平常比较知名的大陆外品牌有德国喜利得、德国惠鱼锚具、台湾固特优等厂家生产的化学螺栓；大陆内品牌较多，且良莠不齐，使用前需认真核实其性能。
化学螺栓是后埋件的一种，在预埋件漏埋或后建工程中使用。
特性编辑本段耐酸碱、耐低温、耐老化耐热性能良好，常温下无蠕变耐水渍，在潮湿环境中长期负荷稳定抗焊性、阻燃性能良好抗震性能良好应用优点编辑本段锚固力强，形同预埋无膨胀应力，边距间距小，适用于空间狭小处安装快捷，凝固迅速，节省施工时间玻璃管包装利于目测管剂质量玻璃管粉碎后充当细骨料，粘接充分施工温度范围较宽，从15℃～40℃。
锚固厚度较大。
应用领域编辑本段适用于重载在近边距和狭窄构件（柱、阳台等）上固定可在混泥土（=>C25砼）里使用可在耐压的天然石里锚固（未经检验）适用于以下锚固：钢筋固、金属构件、拖架、机器基板、道路护栏、模板的固定、隔音墙墙脚的固定、路牌的固定、枕木的固定、楼板护边、重型支撑粱、屋面装饰构件、窗户、护网、重型电梯、楼板支撑、施工支架的固定、穿传输系统、轨枕的固定、支架和货架系统的固定、防撞设施、汽车拖架、支柱、烟囱、重型广告牌、重型隔音墙、重型门的固定、成套设备的固定、塔吊的固定、管道的固定安装、重型拖架、导轨的固定、钉板的连接、重型空间分割装置、货架、遮阳蓬固定不锈钢A4锚拴可用于室外、潮湿空间、工业污染区、近海区镀锌钢、不锈钢A4不适用于含氯的潮湿空间（如室内游泳池等）适用于较小轴距和多个锚固点的基板的固定工艺原理编辑本段通过合成树脂砂浆粘合锚杆和孔壁，使锚杆、锚固基础与被锚固对象形成一个整体，从而达到固定构件或提高构件承载力的效果。
工艺流程编辑本段安装程序：钻孔——清孔——置入药剂管——钻入螺栓——凝胶过程——硬化过程——固定物体1、钻孔：先根据设计要求，按图纸间距、边距定好位置，在基层上钻孔，孔径、孔深必须满足设计要求。
化学锚栓计算(修改版)
40.55 ＞
V/γ=
39.62
kN
验算结果:
不满足要求,请重新设计
本计算程序按混凝土结构后锚固技术规程JGJ145－2013编写
螺栓规格
M8 M10 M12 M16
化学锚栓胶和螺栓配套技术参数表(爱德利)
螺杆5.8级镀锌
钻孔直径
钻孔深度 最大锚固 单个锚栓 单个锚栓设
厚度 设计拉力 计剪力Nvb Nnb
Vy/ny= T*y1/(∑xi2+∑yi2)= T*x1/(∑xi2+∑yi2)=
(Vvsi x Vtsi x)^2 (Vvsi y Vtsi y)^2
26.67 KN
0.00
KN
13.33 KN
6.67
KN
Vsi=
(Vvsi x Vtsi x)^2 (Vvsi y Vtsi y)^2
M-1/2化学植筋计算
几何参数输入(可不输单位mm)
b=
400
h=
400
h1=
0
螺栓个数n=
6
y1=
y2= y3= 螺栓直径d。=
0.12 0 0 20
NSd =
群锚受拉内力计算 N / n=
锚栓排布3个*3个
锚固参数(单位m)
y1'= 0.24
x1=
y2'=
0
x2=
y3'=
0
x3=
L=
0.12
nx=
51.5
Vx=
160 Vy=
0
90
总M=
0 单行M=
0
1.3
T=
2 单行螺栓个数n=
2
1.3
γ为结构构件时,若为非结构构件再该系数上减去0.1
化学锚栓计算公式
b=
450
h=
450
h1=
0
螺栓个数n=
8
y1=
y2= y3= 螺栓直径d。=
锚固参数(单位m)
0.15
y1'=
0.3
0
y2'=
0.15
0
y3'=
0
20
L=
0.15
NSd =
NSd =
Vvsi x = Vvsi y= Vtsi x= Vtsi y=
Vsi=
群锚受拉内力计算 N / n=
(Vvsi x Vtsi x)^2 (Vvsi y Vtsi y)^2
验算结果:
5.00
KN
5.00
KN
16.67 KN
16.67 KN
30.64 ≦ 验算结果:
x1= x2= x3= nx= ny=
N/γ= 满足要求
N/γ= 满足要求
N/γ= 满足要求
V/γ= 满足要求
本计算程序按混凝土结构后锚固技术规程JGJ145－2004编写
25 16.3 17.5
16x190
Ø28
125
35 23.2
33
20x260
Ø25
170
65 42.8 51.5
24x300
Ø28
210
65 59.5 74.3
30x380
Ø35
280
65 78.7 117.5
温度 搅拌时间 固化时间
0℃
8s
60分
5℃
7s
40分
10℃
7s
20分
15℃
6s
25分
化学螺栓与膨胀螺栓
化学螺栓与膨胀螺栓化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪,主要用在新旧结构的连接处,各项力学指标你可以找厂家是产品介绍,计算时要根据厂家提供的资料来进行，因为各种厂家生产的化学粘接剂都不同，所以粘接能力也不同，最常用的是德国惠鱼锚具、喜得利、台湾固特优、安徽淮南锚具等厂家生产的化学螺栓，化学螺栓是后埋件的一种，在预埋件漏埋或后建工程中使用。
化学螺栓锚固技术属于后加固技术。
近几年来，在建筑翻新，建筑用途的改变，或现有建筑的改扩建等方面，化学螺栓锚固施工作为一种新型的、简便有效的后固定方法，在施工中得到了较为广泛的运用。
UAHu#b一、1、化学螺栓的组成：化学螺栓由化学胶管、螺杆、垫圈及螺母组成。
螺杆、垫圈、螺母(六角)一般有镀锌钢和不锈钢两种(也可按要求热镀锌)。
化学胶管(或用塑料包装的药剂管)含有反应树脂、固化剂和石英颗粒。
2、化学螺栓的有关参数钻孔深度：由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，它一般总大于锚固深度。
在打孔时，钻孔深度的控制尤为重要。
如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机(例如德国慧鱼牌锚栓就有与之相匹配的高科技柱锥式万能钻头FZU钻孔，钻孔就很方便。
锚固深度：从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数。
锚固厚度：锚固厚度等于被锚固物体的厚度。
如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖，则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度。
边距：是指锚栓轴线至构件自由边缘的距离。
问距：是指相邻锚栓轴线间的距离。
构件厚度：是指锚固基础的厚度。
为了发挥一个锚栓的最大承载能力，必须保障一定的间距、边距、构件厚度，其数据一般以厂家提供的技术参数为准。
二、适用范围1、适用于普通混凝土强度等级大于等于C15(未开裂混凝土)，致密的天然石材。
2、用Q5++Q0Uu74T2XA82_于固定普通钢结构、底座、导轨、柱帽、柱脚、牛腿、栅栏、楼梯、幕墙、扁钢及型钢、预埋钢筋、埋入式模板等。
化学螺栓技术参数
化学螺栓技术参数化学螺栓是一种通过化学反应形成的紧固螺栓。
它通过在螺栓螺纹表面涂覆一层特殊的涂层，使其与被连接的零件产生化学反应，形成一个坚固的连接。
化学螺栓具有以下几个参数需要考虑。
1.螺栓材料：常用的材料包括碳钢、不锈钢、合金钢等。
不同的材料具有不同的强度和耐腐蚀性能，需要根据具体的应用环境来选择合适的材料。
2.螺栓规格：螺栓规格是指螺栓的直径、长度和螺纹规格。
螺栓直径通常以英寸或毫米来表示，长度通常以毫米为单位。
螺纹规格是指螺纹的类型和螺距，常见的螺纹规格有UNC、UNF、M等。
3.螺栓强度等级：螺栓强度等级是指螺栓的强度和承载能力。
常见的强度等级有4.8级、8.8级、10.9级和12.9级等。
强度等级越高，螺栓的强度和承载能力越大。
4.化学螺栓涂层：化学螺栓涂层是化学螺栓的关键部分，它可以分为防腐涂层和活性涂层两种。
防腐涂层常用的有镀锌、喷涂等，可以提高螺栓的耐腐蚀性能。
活性涂层通过与被连接零件上的化学元素反应，形成坚固的连接。
5.螺栓拧紧力矩：螺栓拧紧力矩是指拧紧螺栓时所施加的力矩。
拧紧力矩需要根据螺栓规格和被连接零件的要求来确定，过低的拧紧力矩可能导致连接不牢固，过高的拧紧力矩则可能损坏螺栓或被连接零件。
化学螺栓技术参数的选择需要根据具体的应用环境和要求来确定。
一般来说，需要考虑螺栓的材料、规格、强度等级和涂层类型。
根据不同的应用场景，可能需要选择不同的技术参数来满足要求，以确保连接的牢固性和耐腐蚀性能。
值得注意的是，化学螺栓在使用时应遵循相关的安装和拧紧要求，以确保连接的质量。
在选择和使用化学螺栓时，建议参考相关的标准和技术规范，以确保螺栓的性能和可靠性。

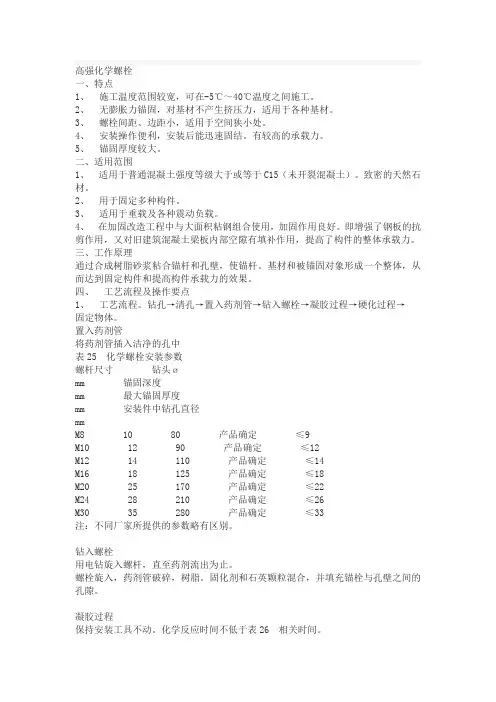

化学螺栓的施工方法
一、特点1、施工温度范围较宽，可在-5℃～40℃温度之间施工。
2、无膨胀力锚固，对基材不产生挤压力，适用于各种基材。
3、螺栓间距、边距小，适用于空间狭小处。
4、安装操作便利，安装后能迅速固结。
有较高的承载力。
5、锚固厚度较大。
二、适用范围1、适用于普通混凝土强度等级大于或等于C15（未开裂混凝土）。
致密的天然石材。
2、用于固定多种构件。
3、适用于重载及各种震动负载。
4、在加固改造工程中与大面积粘钢组合使用，加固作用良好。
即增强了钢板的抗剪作用，又对旧建筑混凝土梁板内部空隙有填补作用，提高了构件的整体承载力。
三、工作原理通过合成树脂砂浆粘合锚杆和孔壁，使锚杆。
基材和被锚固对象形成一个整体，从而达到固定构件和提高构件承载力的效果。
四、工艺流程及操作要点1、工艺流程。
钻孔→清孔→置入药剂管→钻入螺栓→凝胶过程→硬化过程→固定物体。
置入药剂管将药剂管插入洁净的孔中表25 化学螺栓安装参数螺杆尺寸钻头ømm 锚固深度mm 最大锚固厚度mm 安装件中钻孔直径mmM8 10 80 产品确定≤9M10 12 90 产品确定≤12M12 14 110 产品确定≤14M16 18 125 产品确定≤18M20 25 170 产品确定≤22M24 28 210 产品确定≤26M30 35 280 产品确定≤33注：不同厂家所提供的参数略有区别。
钻入螺栓用电钻旋入螺杆，直至药剂流出为止。
螺栓旋入，药剂管破碎，树脂。
固化剂和石英颗粒混合，并填充锚栓与孔壁之间的孔隙。
凝胶过程保持安装工具不动。
化学反应时间不低于表26 相关时间。
表26 化学反应时间化学反应时间温度（℃）凝胶时间（min）硬化时间（min）-5-0 60 3000-10 30 6010~20 20 3020~40 8 20硬化过程取下安装工具静待药剂硬化。
（硬化时间不低于表12 相关时间要求。
）固定物体待药剂完全硬化后，加上垫圈及六角螺母固定物体。
化学螺栓试验
化学螺栓试验一、化学粘着锚栓及特点化学粘着锚栓由不锈钢或镀锌螺杆、药剂管和垫圈及螺母组成，其中化学胶管含有反应树脂、硬化剂、石英粒及塑料管。
锚栓安装见图1，其具有以下特点：1．膨胀安装可适用于对间距和边距较小的情况。
2．在潮湿环境下使用。
3．安装方便、有较高的承载力。
4．不对基材产生膨胀力。
二、化学粘着锚栓的力学试验在工程实践中，为了了解化学粘着锚栓的实际承载能力，选取幕墙施工常用规格化学粘着锚栓，委托国家建筑工程质量监督检验中心进行拉拔、抗剪、受焊接热影响后轴向拉力试验，委托德国Braunschweig的IBMB测试中心进行锚栓药剂耐火性能试验。
1．试验条件1.1 试件：喜利得（HILTI）化学粘着锚栓（HVA），包括药剂管（HVU）φ12×110、锚杆（HAS）M12×160、砼试件1.7×1.7×0.3m3，砼等级C30。
1.2 试验仪器、设备：荷载传感器、数字荷载表、锚固件试验设备等。
1.3 试验依据：承重型建筑连接锚栓检验细则BETC-3015A、美国ASTM E488-9 0中有关规定、HILTI公司技术手册。
2．拉拔试验2.2 结论：锚杆受力符合其机械性能，破坏形式为被拉断，化学药剂无破坏。
3．抗剪试验3.2 结论：锚杆受力符合其机械性能，破坏形式为被剪断，化学药剂无破坏。
4．受焊接热影响后的化学粘着锚栓轴向拉力试验4.1 试验目的化学粘着锚栓在固定钢板后，因要在钢板上焊接连接构件，而焊接时会产生大量热量，本试验是为了测试锚栓在受到焊接热量后的轴向锚固性能是否受到不良影响。
4.2 试验方法按要求进行锚栓安装，固化后装上10㎜厚钢板，对锚栓根部与钢板进行塞焊，在钢板自然冷却后，用锚固件测试仪对锚栓进行轴向拉力试验。
4.3 测试数据编号钻孔直径（㎜）锚固深度（㎜）极限拉力（KN）破坏状态1 φ14110 63.6 锚杆拉断2 φ14110 56.9 锚杆拉断3 φ14 110 62.8 锚杆拉断4.4 结论：锚栓根部直接与钢板塞焊产生的热量对锚栓轴向锚固承载能力影响极小。
m12乘160化学锚栓承载力设计值
m12乘160化学锚栓承载力设计值1. 引言1.1 概述在现代建筑和工程结构中，化学锚栓被广泛应用于承载重型设备和构件的安装和固定。
M12乘160化学锚栓作为常见的一种规格，其承载力设计值对于保证结构的安全可靠性至关重要。
本文旨在研究和分析M12乘160化学锚栓的承载力设计值，并探讨影响其设计值的因素。
通过深入理解相关概念、设计公式及参数说明，以及考虑材料强度特性、黏结强度等因素，我们可以更准确地计算出M12乘160化学锚栓的承载能力。
1.2 文章结构本文内容包括以下几个部分：2. M12乘160化学锚栓承载力设计值：介绍M12乘160化学锚栓的基本概念以及与承载力设计相关的概念和公式。
3. 影响M12乘160化学锚栓承载力设计值的因素：探讨影响该型号化学锚栓承载力设计值的材料强度特性、黏结强度及结构设计限制等因素。
4. 承载力计算与案例分析：介绍计算M12乘160化学锚栓承载力的方法和实际应用，并通过案例分析展示其评估结果。
同时，对比不同条件下的承载力设计值，提供不同情况下的设计参考。
5. 结论与建议：总结研究结果的意义和重要性，归纳已有研究成果，并提出改进建议和未来发展方向。
1.3 目的本文旨在确定M12乘160化学锚栓的承载力设计值，并深入分析影响其设计值的因素。
通过全面了解相关概念、设计公式及参数说明，并考虑材料特性、黏结强度以及结构设计限制等因素，我们可以为工程师和设计师提供准确可靠的M12乘160化学锚栓选型和使用指导，从而保证结构安全性和稳定性。
2. M12乘160化学锚栓承载力设计值：2.1 M12乘160化学锚栓简介：M12乘160化学锚栓是一种常见的固定装置，通常用于在建筑结构中提供稳定的支撑和连接。
它由M12直径的螺栓和长为160mm的主体部分组成。
该化学锚栓经过特殊的制造工艺，可以通过与基材内部发生反应而实现更牢固的固定效果。
2.2 锚栓承载力设计相关概念：在进行承载力设计时，我们需要考虑以下几个重要概念：- 破坏模式：研究M12乘160化学锚栓在受力情况下可能发生的不同破坏模式，如拉伸破坏、剪切破坏或撕裂破坏。
