【Hach实验室产品】溶解氧理论
溶解氧概述(原理、测定、影响因素)
1.原理
薄膜对气体的渗透性受温度变化的影响较大，要采用 数学方法对温度进行校正，也可在电路中安装热敏元件对 温度变化进行自动补偿。 若仪器在电路中未安装压力传感器不能对压力进行补 偿时，仪器仅显示与气压有关的表观读数，当测定样品的 气压与校准仪器时的气压不同时，应进行校正。 若测定海水、港湾水等含盐量高的水，应根据含盐量 对测量值进行修正。
二、影响因素
• 溶解氧的含量与水温、氧分压、盐度、水深深度、水 生生物的活动和耗氧有机物浓度有关。 水中溶解氧含量受到两种作用的影响：一种是使DO下 降的耗氧作用，包括好氧有机物降解的耗氧，生物呼吸耗 氧；另一种是使DO增加的复氧作用，主要有空气中氧的溶 解，水生植物的光合作用等。这两种作用的相互消长，使 水中溶解氧含量呈现出时空变化。 在自然条件下，水在流动时，复氧过程比较迅速，较 易补充水中氧的消耗，使水体中溶解氧保持一定的水平， 反之，在静水条件下，复氧过程缓慢，水中含氧得不到及 时补充，处于嫌气状态。
四、测定方法
• 3.荧光法 美国材料与检测协会国际标准开发组织(ASTM)最近已 经把荧光溶解氧测量法正式确认为测量水中溶解氧的三个 美国材料与检测协会标准方法之一。 经过严格的评估之后，负责水相关业务的美国材料 与检测协会D19委员会已将哈希公司冷光溶解氧测量法和 美国环保局实验室内对比验证的实验结果写入了美国材料 与检测协会D888标准-水中溶解氧的标准测量方法。修订 后的标准将把荧光溶解氧测量法（C方法）与原有的传统 化学滴定法（A方法）和电化学（膜）测量法（B方法）并 列，该修订标准将收录在美国材料与检测协会标准年鉴第 11.01和11.02卷上的D888-05标准内。 • 4.其他方法
溶解氧相关知识简介
taosy@
一、概述
HACH产品在啤酒行业的应用(哈希实验室仪器行业应用简介)
哈希实验室仪器行业应用简介确保您的产品质量、稳定性以及安全都达到最高水平，Hach公司非常了解您的需求。
从1947开始，Hach公司就已经开始设计、生产并销售世界一流的水质分析仪器、测量工具包和试剂，可以应用在各种饮料行业中，包括水处理的进水、就地清洗以及污水排放。
我们诚挚地邀请您看一下我们完整的产品解决方案以及服务。
它们是目前您可以买到的最准确、最可靠的产品。
Hach公司能为您提供：●在线分析仪和试剂●实验室设备、试剂和耗品● EPA认可的水质分析方法●便携式测试组件和现场测量仪器●自动采样器和流量计●本地的销售和服务团队●服务伙伴项目和定制的培训氯过量的氯会损坏以膜为基础的过滤系统，并会改变水的味道。
过少的氯又会为微生物的生长创造机会。
密切监测氯的浓度可以保护滤膜，并防止有害细菌的生成。
许多消毒程序都会使用氯、二氧化氯或臭氧来防止微生物的生长。
无论是原水、过程水、润洗水还是出水，连续监测消毒参数都有助于确保生产工艺符合产品安全、一致性以及环境法规的要求。
电导率/总溶解固体电导率或总溶解固体，是就地清洗应用中最常用的控制参数，可以测量溶液的酸碱强度。
电导率也可以用来监测反应完成的进度并控制化学试剂的添加。
感应式电导率，有时被称为非电极式电导率，非常适合于食品饮料行业测量电导率。
通过测量过滤工艺之前和之后的电导率可以确定过滤工艺的效率。
pH/ORPpH和ORP通常用来测量整个工厂的控制工艺。
在过滤之前调节pH值可以防止一些诸如硅和碳酸钙之类的溶解物质的沉淀，这些沉淀物可能会堵塞过滤器。
保持合适的pH值也可以确保化学添加剂（例如消毒剂）发挥出最大的效力，并使其成本最小化。
ORP可以监测氯的去除效率（活性炭过滤）并控制脱氯化学品的添加量，保护上游的反渗透装置并减少化学品的成本。
浊度根据水源的不同，浊度值会有很大的差异。
通常，过滤系统会去除过量的浊度和其它矿物质。
电导率还可以监测溶解固体，就监测过滤效率以及控制反冲洗周期的频率而言，在线浊度测量是最佳的方法。
HACH sension8溶解氧仪 说明书
技术参数 ........................................................................................................ 9
操 作 ...................................................................................................... 11
3.1.10 自动数据传输 ....................................................................................................... 29
3.2 校准仪器 ............................................................................................................................ 30
1.2 键盘介绍 ........................................................................................................................... 14
1.3 屏幕描述及展示 ............................................................................................................... 16
54550-18
溶解氧仪
哈希溶氧仪说明书
51850-18使用说明书© 哈希公司，2000．版权所有．哈希公司所用商标目录证明 (6)安全警示 (9)技术参数 (11)操作 (13)第1节介绍 (15)1.1仪器开箱 (16)1.1.1 标准附件 (16)1.1.2 选购附件 (16)1.2 键盘介绍 (16)1.3 屏幕描述及展示 (18)1.4 维护 (21)1.5 声音信号 (21)第2节仪器安装 (23)2.1 仪器描述 (23)2.2 电源连接 (23)2.2.1 使用电源座供电 (23)2.2.2 电源座连接 (24)2.2.3 电池安装 (25)2.3 打印机和计算机连接 (26)2.4 打开仪器 (27)2.5 自动关机功能 (27)第3节仪器操作 (29)3.1 设置菜单 (29)3.1.1 打开和关闭显示锁定功能 (29)3.1.2 选择公制或英制单位 (29)3.1.3 选择测量分辨率 (30)3.1.4 调节样品的盐度 (30)3.1.5 改变大气压 (31)3.1.6 调整海拔高度 (32)3.1.7 设置时间 (33)3.1.8 设置日期 (33)3.1.9 设置年份 (34)3.1.10 自动数据传输 (34)3.2校准仪器 (36)3.3 DO 探头 (36)3.3.1 探头装配 (36)3.3.2 探头极化 (37)3.3.3 电极调零 (38)3.3.4 在水饱和空气中校准 (39)3.3.5 校准到已知的溶解氧浓度 (40)3.3.6 校准某样品到100%饱和度读数 (42)3.3.7 校准查看 (43)3.4 溶解氧测量 (44)3.4.1 常规探头操作 (44)3.4.2 溶解氧测量 (44)3.4.3 显示背景灯光 (45)3.4.4 探头保存 (45)3.4.5 维护 (46)3.5 使用BOD测量套件 (47)3.6 确定BOD (47)第4节存储和调用数据 (49)4.1 存储pH/ISE测量结果 (49)4.2 调用所存储的数据 (50)4.3 删除数据 (51)4.3.1 删除单个数据 (51)4.3.2 删除所有的数据 (51)第5节打印和传输数据 (53)5.1 连接打印机/计算机 (53)5.1.1 用RS232缆线连接 (53)5.1.2 连接到打印机 (53)5.1.3 连接到个人计算机 (54)5.2 将数据传输到打印机/计算机 (56)5.2.1 传输当前显示的数据 (56)5.2.2 传输调用的数据 (57)5.2.3 传输所有的存储数据 (57)5.2.4 打印的数据格式 (57)第6节水中的溶解氧 (59)第7节故障排除 (65)7.1 错误代码 (65)7.2 仪器服务部问卷调查 (66)第8节盐度/电导率资料 (67)8.1 盐度修正因子 (67)常规信息 (77)备件 (79)订购指南及维修服务 (81)质量保证 (83)Sens ion TM6溶解氧仪快速参考卡 (84)证明哈希公司证明本仪器在出厂前经过了彻底的测试和审查，发现其符合公司公布的详细规格。

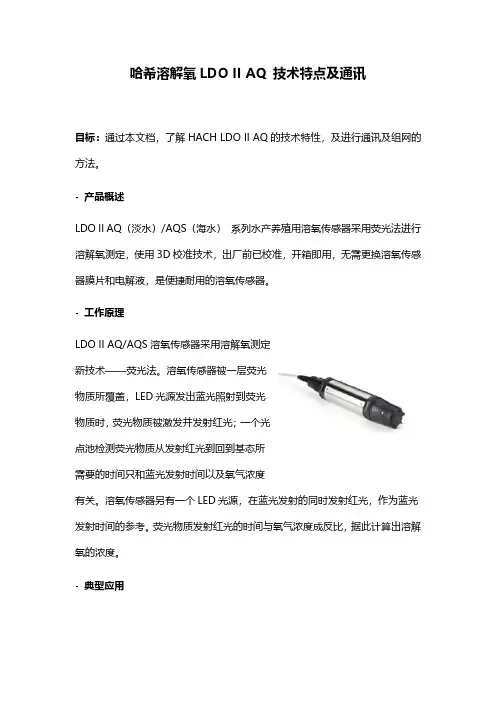

哈希溶解氧LDO II AQ 技术特点及通讯
