全钢实验室家具结构产品材料说明
实验台设计材质说明
实验台产品材质与结构设说明一、全钢结构实验台设计说明实验台是各个行业实验室基础装备之一，全钢制实验台是新一代环保产品，无毒、无味、无污染，确保实验室操作人员的安全与健康。
400/450mm*（H）1800mm侧板、顶板、底板采用 1.0mm厚冷轧钢板，通过冲压折弯工艺加阿克苏·诺贝尔环氧树脂粉末喷涂。
厚浮法白色透明玻璃。
阿克苏·诺贝尔环氧树脂粉末为防止实验药品、试剂等使用安全上下门配有锁具合金材料。
采用不锈钢亚光拉手或铝合金条形拉手药品安全储存柜是实验室存放各种化学药品和试剂必备的功能型柜体。
确保实验室操作人员的安全性。
药品安全储存柜分为普通型药品安全储存柜、挥发型药品安全储存柜，柜体内部采用了防腐材料制作，可抗各种腐蚀性液体、气体的侵蚀，同时设计了多层可调节的活动层板对挥发性气体设计安装了定时、自动排风系统，对挥发性的气体强制排除。
规格：（L）900mm*（W）400/450mm*层板承重：20kg。
一柜体：门板\侧板、顶板、底板采用工生产，表层环氧树脂粉末喷涂。
二玻璃视窗：采用4mm厚浮法白色透明玻璃。
三拉手：采用不锈钢亚光拉手或铝合金条形拉手。
四层板：采用1.2mm厚钢制层板，表面静电粉沫喷涂，耐酸碱、耐腐蚀。
五铰链：铰链采用开启角度为175六结构：结构采用电阻焊或二氧化碳保护焊连接组合。
七抽屉：柜体底部设有接水抽屉，防止液体流到实验室地面。
器皿储存柜是在实验过程中把所做各种实验用的玻璃器皿、烧杯、量杯等清洗后储存凉干的功能型柜体。
器皿储存柜根据玻璃器皿的大小设计了四种规格不同的孔板，规格有Ф30、Ф50、Ф70、Ф100。
规格：(L)1200/1500/1800mm*(W)800mm*(H)2350mm通风柜负责把实验时所产生的毒气、废气及污染物排出。
其最重要的是内部必须是耐高温、防腐蚀、无可燃材料的，必须确保排风通常无死角，且补风的结构也必须合理，保证新风的补入来代替毒气、废气等有害气体。
实验室高柜技术参数汇总(全钢、钢木、pp等结构)
高柜：试剂柜、样品柜、药品柜、资料柜（全钢结构）1.柜体采用热镀锌钢板（热浸镀锌处理，含锌量≥80g/m2），钢板厚度：≥1.0mm。
钢板抗拉强度：大于355MPA；屈服点：大于205MPA，材料伸长率：55%；断面收缩率：29%；自然状态表面硬度：HB143。
钢柜座部设有调整脚可进行正负15mm调节，每个调整脚可承受100kg负载。
锌合金拉手。
2.药品柜层板：高温静电喷涂镀锌板材质。
所有带柜门的实验柜具内置活动层板，每20mm可自由上下调节高度。
层板由四个钢制层板扣支撑，承重为大于50kg。
层板厚度：20mm。
可以根据客户要求进行定制化开孔。
3.所用钢材必须经过前置处理：钢料经脱脂、除锈、表调、磷化、清洗等十步隧道式前处理程序，表面处理：采用静电粉末喷涂，磷化处理必须按国家标准进行。
粉涂层厚度60um，涂层膜厚度均匀，内外一致，色泽均匀，光滑平整，无流痕、接痕、裂痕、划痕、气泡、色差、杂质。
所有焊接件满焊，并保证焊接牢固。
焊痕光滑、平整，无砂眼、虚焊、明显焊瘤及飞溅物。
门板内外双层结构，双面平整方便清洁消毒。
柜体底板：钢板折弯一体成型，内加加强筋，以加强其承重能力，防止层板受力变形。
4.通风药品柜/通风样品柜排风管接入大楼排风管道系统。
5.要求提供高柜符合GB 24820-2009《实验室家具通用技术条件》标准的检验报告。
器皿柜（全钢结构）1、柜体采用热镀锌钢板（热浸镀锌处理，含锌量≥80g/m2），钢板厚度：≥1.0mm。
钢板抗拉强度：大于355MPA；屈服点：大于205MPA，材料伸长率：55%；断面收缩率：29%；自然状态表面硬度：HB143。
钢柜座部设有调整脚可进行正负15mm调节，每个调整脚可承受100kg负载。
锌合金拉手2、层板：柜内有四层带孔（∮30MM、∮50MM、∮70MM、∮100MM）PVC层板，下端配活动接水槽（PVC材质）。
3.所用钢材必须经过前置处理：钢料经脱脂、除锈、表调、磷化、清洗等十步隧道式前处理程序，表面处理：采用静电粉末喷涂，磷化处理必须按国家标准进行。
实验室家具--实验台
12.检查水、电、气及风管的位置和接口，检查是否与设计有偏差，及时将信息反馈到项目经理，由项目经理与业主或其它承
Байду номын сангаас
包商进行沟通，确定最后解决方案。 13.将底柜按照图纸进行排列，同一实验台的所有柜子在安装位置将底柜的上沿调在同一水平面上(绝对禁止在没有调整水平的 情况下加垫木片等物品)。水平调整完毕后，要求底柜与底柜的缝隙距离不超过1mm，接缝的上下误差不超过0.5mm。如果需 要将所有的底柜连成一体，必须在调完水平后进行连接，连接时必须要求接缝处均匀紧密接缝之间的距离不超过0.7mm，上下 接缝误差大小不能超过0.5mm。 14.柜子调完水平后，进行管道安装 15.管道安装完毕后，将台面置于底柜上，台面与台面的接缝距离不能超过2mm，接缝两头距离误差大小不能超过0.5mm，检 查台面是否弯曲变形，如果台面有细微的变形，在空隙处加入橡胶垫片，确保台面安装稳固。台面安装时，如果台面有保护 膜，必须在安装完毕后,验收前,才除去保护膜.
（二）、材质说明 一、实验台台面 实验室装备产品的台面大体分为五种材料：1、酚醛树脂、2、环氧树脂、3、不锈钢、4、花岗岩。 台面分为化学实验台面、物理实验台面、生物实验室台面。 1. 化学用实验台台面 化学实验室台面通常选用酚醛树脂复合贴面板台面、酚醛树脂实心板台面、环氧树脂台面、陶瓷台面； 1.1 复合贴面板台面： 材料选用1mm厚酚醛树脂化学实验用专用板，基板国产优质中纤板材料，底面粘贴酚醛树脂普通防火板，周边采用2.0mm厚 的PVC材料封边；台面复合厚度为40mm； 1.2 实芯板台面： 材料选用12.7mm厚酚醛树脂板化学实验用专用板，加边后总厚度为25.4mm；周边倒角R10mm; 耐高温不超过135℃。 1.3 环氧树脂台面： 材料厚度为13mm、20mm、25mm供选择； 特点：a、24小时耐强酸碱腐蚀；b、具有较强的耐磨性、耐冲击性、耐污染性、不弯曲；c、耐高温最高可达600℃；
材质说明
材质说明中央、靠边实验台（全木）台面说明：台面选用实验室专用12.7mm厚实心理化板，边缘加厚至25.4mm,抗强酸碱和各种有机试剂，抗刻刮性能好，永不弯曲变形。
并做小R型抛光处理。
门板说明：门板采用18mm高密度三聚氰胺板，内外面经POL YESTER RESIN（不饱和聚酯树脂）高压被覆处理，并以2mmPVC作封边防水处理。
铰链说明：采用实验室专用铰链，开启次数10万次以上采用。
侧板说明：采用18mm高密度三聚氰胺板，内外面经POL YESTER RESIN（不饱和聚酯树脂）高压被覆处理，并以2mmPVC作封边防水处理。
抽头说明：抽头采用18mm高密度三聚氰胺板，内面经POL YESTER RESIN（不饱和聚酯树脂）高压被覆处理，并以2mmPVC作封边防水处理。
抽屉说明：抽屉四面墙板采用18mm高密度三聚氰胺板制作，内面经POL YESTER RESIN （不饱和聚酯树脂）高压被覆处理，并以2mmPVC作封边防水处理，两侧并设有滑轨和止滑装置。
滑轨说明：采用DDT静音导轨，超静无噪音，可承重25kg。
采用东泰DTC优质三节滑轨，抽送轻滑无噪音，强度高，长期负重不变形，并有自动归位设计。
防腐蚀，无噪音，不回弹，强度好，不折断，使用寿命长等特点。
抽屉底板说明：采用18mm高密度三聚氰胺板。
把手说明：采用实验室专用一体成型PP把手。
层板说明：采用18mm高密度三聚氰胺板，表面经POL YESTER RESIN（不饱和聚酯树脂）高压被覆处理，外缘采用2mmPVC作封边防水处理，并设有高低调整扣。
调整脚说明：实验桌设有高低防水调整脚。
颜色：台面为黑色，柜体为灰白色。
（可根据客户自定）通风柜（全钢）通风柜采用1.0mm优质冷轧钢板折弯成型，表面经磷化酸洗处理后，喷涂环氧树脂粉末高温烘烤固化，附着力，表面硬度，耐腐蚀极强，外形美观。
实验台面为环氧树脂板，厚度为15mm，该台面具有极强的耐酸碱，耐化学溶剂的腐蚀性，耐高温，耐磨性，无毒，使用寿命长等特点。
实验室产品及材质介绍
实验室产品介绍一、产品分类(全钢结构、钢木结构、铝木结构、全木结构)1、中央实验台2、边台3、通风柜4、天平台5、仪器台6、药品柜7、器皿柜7、气瓶柜等多种实验室系列专用产品8、办公家具(板式、实木、沙发、椅子）主营对象：化工、制药、环保、医院、食品、科研机构及高等院校等。
二、产品介绍1、中央实验台（全钢结构、钢木结构、铝木结构、全木结构)I. 全钢结构中央实验台:台面:采用美国威盛亚12.7mm厚实芯理化板，表面经技术处理，光滑无毛孔，耐酸碱、防腐蚀、边缘加厚至25。
4mm，铣边处理,并在台面下方开有滴水沿。
台面耐腐蚀、防水均达到实验室行业优质标准。
·柜体:主体结构采用固定式金属柜体直接支撑台面。
柜体及框架采用1.2mm厚优质冷轧钢板，柜体内设一层活动搁板,搁板采用1。
2mm厚优质冷轧钢板，外经酸洗磷化后环氧树脂静电粉沫喷涂。
实验柜底板为整片式设计，柜体后背板可拆。
·门、抽屉面：采用1。
2mm厚优质冷轧钢板,表面经去脂磷化后静电粉沫喷涂,结构为双层中空加筋式。
抽屉内无外露铆钉及螺丝。
·滑轨：采用德国海福乐三节静音滚珠滑轨.·铰链：采用德国海福乐优质铰链,开启110°至175°。
·拉手：采用一体成型式槽拉手或不锈钢拉手，整体美观。
·水槽:采用实验室专用科恩品牌，水池为PP水槽，耐酸碱，规格为500*400*300mm。
·化验水咀：采用钢制三口白色水龙头，水嘴为尖嘴型,高头、单口360度旋转，便于多用途使用,可拆卸清洗阻塞。
具有缓压作用;表面环氧树脂喷涂，陶瓷阀芯；出水可拆卸，内有成型螺纹，可方便连接循环等特殊用水水管.·落水装置：采用PP防虹吸瓶式存水器,具有堵臭及防止水管阻塞的功能，并易拆卸保养。
·双面试剂支架：立柱采用上海宝钢A3方钢型材焊接成型，规格为：40*100*1。
5mm，表面经EPOXY粉体喷涂处理,结构牢固可靠,防腐性能良好,外表美观。

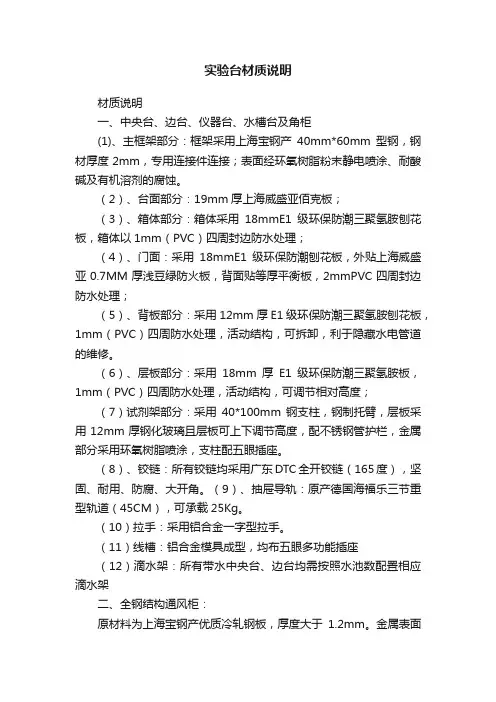

实验台材质说明
实验台材质说明材质说明一、中央台、边台、仪器台、水槽台及角柜(1)、主框架部分：框架采用上海宝钢产40mm*60mm型钢，钢材厚度2mm，专用连接件连接；表面经环氧树脂粉末静电喷涂、耐酸碱及有机溶剂的腐蚀。
（2）、台面部分：19mm厚上海威盛亚佰克板；（3）、箱体部分：箱体采用18mmE1级环保防潮三聚氢胺刨花板，箱体以1mm（PVC）四周封边防水处理；（4）、门面：采用18mmE1级环保防潮刨花板，外贴上海威盛亚0.7MM厚浅豆绿防火板，背面贴等厚平衡板，2mmPVC四周封边防水处理；（5）、背板部分：采用12mm厚E1级环保防潮三聚氢胺刨花板，1mm（PVC）四周防水处理，活动结构，可拆卸，利于隐藏水电管道的维修。
（6）、层板部分：采用18mm厚E1级环保防潮三聚氢胺板，1mm（PVC）四周防水处理，活动结构，可调节相对高度；（7）试剂架部分：采用40*100mm钢支柱，钢制托臂，层板采用12mm厚钢化玻璃且层板可上下调节高度，配不锈钢管护栏，金属部分采用环氧树脂喷涂，支柱配五眼插座。
（8）、铰链：所有铰链均采用广东DTC全开铰链（165度），坚固、耐用、防腐、大开角。
（9）、抽屉导轨：原产德国海福乐三节重型轨道（45CM），可承载25Kg。
（10）拉手：采用铝合金一字型拉手。
（11）线槽：铝合金模具成型，均布五眼多功能插座（12）滴水架：所有带水中央台、边台均需按照水池数配置相应滴水架二、全钢结构通风柜：原材料为上海宝钢产优质冷轧钢板，厚度大于1.2mm。
金属表面经环氧树脂塑粉表面静电喷涂、高温固化处理不存在裸露金属面（含切割面、螺孔），喷塑厚度及质量要求达到国家规定标准，附着力好，外观细腻。
整体具有较强的耐蚀性。
（1）前支柱、支柱扣板、后支柱：采用1.2mm的优质冷轧钢板（宝钢牌），表面环氧树脂粉末喷涂，耐酸碱及有机溶剂的腐蚀。
（2）外侧面板：采用优质冷轧钢板加工制作，表面环氧树脂粉末喷涂；分上下两种功能设计，上部可拆卸设计，方便照明、通风道管道等的维修；下部设计百叶式补风口，防止柜内出现负压。
实验产品材质说明
钢木实验台规格尺寸：L*750*850C-Frame产品为钢木结构，专供实验室操作使用，为组合式的设计，可按不同的需要选用或调整组合的长宽与形式，可配合机电管线等器材的设置。
1、全钢支架：40*60*1.5mm上海优质空心宝钢焊接而成，直角部分有加强筋支撑，经过数控车床剪、冲、折等工艺。
并经电解、鳞化、环氧树脂粉静电喷涂、固化，表面光洁、耐腐蚀性能好；耐酸碱、抗冲击、易清洗、稳定性高，具有良好的抗菌性性，组合拆卸方便。
2、台面：采用实芯理化板台面，边缘双层加厚，总厚度为25.4mm，前部直线进行圆弧收边处理3、柜体：柜体侧板采用16㎜厚三聚氰胺双贴面中密度板，并以1㎜的PVC封边条封边。
使用PVC封边条封边，防水、耐潮、防火配件：采用三件套膨胀型连接件，使连接更牢固；铝合金一字暗拉手，解决实验室安全隐患；优质广东东泰DTC三节式滚珠导轨，开合达五万次以上，承重性能良好，滑轨畅顺及静音效果佳。
铰链：采用DTC开合最少达十万次以上，达到国际五金行业标准，耐腐蚀性能强。
采用ABS系列地脚，不锈钢螺杆调节高度4、门板：采用18㎜厚中密度纤维板，并以2㎜的PVC封边条封边。
使用PVC封边条封边，防水、耐潮、防火5、抽屉：抽屉底板及背板采用9㎜厚三聚氰胺双贴面密度板制作，外缘以1㎜厚封边条封边防水处理。
6、滑轨：16寸三节静音导轨，外形美观，使用过程中无噪音，使用寿命长。
铰链：采用DTC110°或者175°优质铰链，与柜体面水平角度<15º时，柜门即可自行关闭，弹性好，外形美观，使用过程中无噪音，使用寿命长。
7、拉手：拉手为一字塑料拉手，模具成型,两边配有拉手堵头，表面经化学处理，耐腐蚀，外形美观，设计人性化。
8、可调脚：专用注塑可调脚，承重、防潮、防滑、抑菌、耐腐蚀，可根据室内地坪适当调整柜体高度；外形美观，设计人性化。
9、插座：采用乳白色220V 10A万二、三插电插座，适用各种国产或进口仪器插头，安全耐用。
全钢中央实验台使用说明
6. 拉 手：D型手柄材质为不锈钢， 防酸碱且耐磨，一体成形，表面 经环氧树脂处理。
7. 移动档板：柜子后部有可移动 档板，可在不用任何工具的情况 下进入维修通道以维修柜子后部 的水电气路等装置。
3. 柜体尺寸: 外型尺寸可分为 450mm、600mm、900mm及 1200mm，高度为780mm或830mm， 可根据不同使用情况组成不同长 度、高度、配置的边台、中央台， 柜体承重为250kg/m2。
4.轨 道：不锈钢三节静音滑轨带 有塑胶滑轮，运动负重15kg（大于 100000次），具有不反弹和安全 自动上锁功能，抽屉内表面均设 有防撞垫片。
全钢中央实验台使用说明
产品描述
材质：金属
适用人群：成人
风格：美式
规格：3000*1500*850
贸易属性：内贸
1. 操作台面：采用实芯理化板 （威盛亚）12.7mm厚，耐腐蚀、 防水、耐高温（140℃），周边加 厚处理，防止积水滴入柜体内， 易于清洁维护。
2. 柜体材质：柜体结构采用厚 1.2mm的冷轧钢板模压成型，所有 柜体表面均经过EPOXY RESIN粉末 静电喷涂处理，具有抗酸碱和耐 高温特性,柜体中隔板的高度可任 意调节,13mm可上下移动，承重为 30kg，柜门均为双层隔音设计。
8. 电源插座：采用万向插座，符 合长城（CCEE）电工产品认证。
9. 试 剂 架：主要由三部分组成：a、 座台式四角形柱，高度720mm；b、 功能模块W*H：150mm×300mm； c、层板：长1200mm、1500mm、 1800mm，宽300mm。
每个三角形柱层板每30mm可调校 高低，方便放置大小不同的试剂 及小型仪表。试剂架横向架上放 置安全玻璃以便放置化学样品， 在四角形柱上可安装水、电、气 开关，所有管路及电线均内藏， 不外露，美观、方便、坚固耐用， 且有多余的空间可扩充用途。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全钢实验室家具结构产品材料说明:
主框架柜体：（可选择A、B）
A、（全钢落地结构）根据人体工学设计，箱体采用1.0mm厚冷轧钢板，通过剪切、折弯、焊接、冲压、打磨一系列工艺精致而成，表面经除油、酸洗、磷化作防锈处理，再高压静电粉沫喷涂EPOXY防护层做耐酸碱耐腐蚀表面处理，其喷涂EPOXY防护层附着力经落物撞击试验测试合格；门抽面采用具有人性化设计的30°斜面；后端设置可拆卸用于维修的活动板；框架静态承重≥300公斤；框架结构合理，灵活多变，稳定性强，可按客户需求进行多种组合。
美观大方，耐腐蚀，经久耐用。
（优点：储藏空间大）
B、(全钢C型挂钢结构) 根据人体工学设计，采用国产优质40*60*1、2MM型材方钢，通过剪切、焊接、冲压、打磨一系列工艺精致而成，表面经除油、酸洗、磷化作防锈处理，再高压静电粉沫喷涂EPOXY防护层做耐酸碱耐腐蚀表面处理，其喷涂EPOXY防护层附着力经落物撞击试验测试合格；箱体采用1.0mm厚冷轧钢板，通过剪切、折弯、焊接、冲压、打磨一系列工艺精致而成，门抽面采用具有人性化设计的30°斜面；后端设置可拆卸用于维修的活动板；框架静态承重≥300公斤；框架结构合理，灵活多变，稳定性强，可按客户需求进行多种组合。
美观大方，耐腐蚀，经久耐用。
（优点：易清理卫生）
台面：（可选择：A、B、C、D、E。
颜色可选：黑色、灰色、灰白色、墨绿色）
A、贴面理化板：采用25mm厚的国产优质环保型中纤板为基材，表面粘压耐酸碱的进口0.9mm 厚WILSONART理化板，台面四周断面经国产优质2.0mm厚PVC封边防水处理，外表美观、光滑。
B、实心理化板：采用12.7mm进口WILSONART实心理化板，四周边缘加厚至25.4mm，边缘做圆角磨边处理，耐高温180℃，具有耐酸碱、耐腐蚀、耐冲击、韧性强等特点。
C、千思板：采用13mm厚荷兰进口TRESPA实验室台面板，四周边缘加厚至26mm，边缘做圆角磨边处理，耐高温240℃，具有抗强撞击、耐强酸碱、耐强腐蚀、耐强刻刮、易清洁、抗紫外线、防静电等特点。
D、环氧树脂板：由环氧树脂、石英砂、固化剂和颜料一次性压模而成，抗高温、24小时超强防腐蚀，绝对防潮、可修复，越是在极端恶劣的实验条件下，越是表现出众。
E、陶瓷台面板：实验室专业陶瓷的关键技术是在高岭土、蓝瓷土与长石等基础上，加入了多种特殊材料（部分原材料由德国进口），然后在工业烘炉内经过1250℃以上的高温长时间煅烧而成。
因其材料配方独特，制造工艺先进，从而有效保证了产品具有民用陶瓷无法比拟的特殊性能，可轻松应对最苛刻的实验室环境。
对比其他实验室产品，实验室专业陶瓷不释放任何有害物质，消除了以往理化板台面释放甲醛和大理石台面有辐射等隐患，且绝不变形不易老化，是目前最顶级的实验室台面材料。
五金配件：
铰链：采用不锈钢板式2.5吋专用合叶，不锈钢厚度2.0MM。
拉手：采用铝合金材料，内嵌式抠手，表面环氧树脂粉沫喷涂。
地脚：专业模具组合式结构；可调螺丝为M12*50mm不锈钢，尼龙罩盖为注塑模具一次成型，内嵌橡胶模垫，可承重、防潮、防滑、减震、抑菌、耐腐蚀、高低可调节台体水平；外
形美观大方，设计人性化。
水龙头：采用进口优质单口、双口、三口水龙头、冷热水龙头、真空水龙头或感应水龙头；
材质为纯铜质；表面处理采用进口烤瓷处理，耐酸碱，耐腐蚀；出水嘴采用铜质和PP两种
材质，可拆卸，加接安装起泡器，鹅颈、折角出水管可360°旋转，有成型螺纹，可方便连
接循环等特殊用水水管；阀芯采用精密陶瓷阀芯，90°旋转，开关使用寿命达50万次以上，静态最大耐压35巴；把手采用PP材质，符合人体工学设计，使用手感舒适、方便。
水槽：采用进口高密度PP材质，规格区分：200*135*100 /430*320*270/ 550*450*310/ 800*460*325mm等，模具一体成型，抑菌、易清洁、耐腐蚀、耐酸碱和有机物；水槽底部厚度7mm,四周壁厚5mm；台下托底式或台上托面式安装，有利于台面残水自然
回流，美观实用，规格由小号到大号，用户可根据实际需要选用。
下水系统：采用进口高密度PP材质沉水弯，耐腐蚀、耐酸碱和有机物，具有过滤、堵臭功能。
