使用ConST273校准智能压力变送器
使用ConST273校准智能压力变送器
使用ConST273校准智能压力变送器随着DCS系统在现代化的企业的广泛应用，智能压力变送器也越来越多的被用户选用。
智能变送器通信所用的HART协议具有数字信号和4~20mA控制信号互不干扰能同时传输的优点，使得控制和智能通信能同时进行，给操作使用带来极大方便，具有最大的安全性。
这是其他通信协议所不能比拟的，因此世界上近80%的仪表供应商都使用HART协议。
公司的ConST273和ConST318都具备了HART通讯功能，可以取代罗斯蒙特275型手持式HART通讯器对智能变送器进行调校。
本文详细介绍HART协议的概念、375 与275手操器比较、ConST273校准智能压力变送器的过程和方法。
一、HART协议的概念HART(Highway Addressable Remote Transducer)，可寻址远程传感器高速通道的开放通信协议，是美国ROSEMOUNT公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。
HART装置提供具有相对低的带宽，适度响应时间的通信，经过10多年的发展，HART技术在国外已经十分成熟，并已成为全球智能仪表的工业标准。
HART协议采用基于Bell202标准的FSK频移键控信号，在低频的4-20mA模拟信号上叠加幅度为0.5mA的音频数字信号进行双向数字通讯，数据传输率为1.2Mbps。
由于FSK信号的平均值为0，不影响传送给控制系统模拟信号的大小，保证了与现有模拟系统的兼容性。
在HART协议通信中主要的变量和控制信息由4-20mA传送，在需要的情况下，另外的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问。
二、智能压力变送器代表性产品1.罗斯蒙特（Rosement）11512. 费希尔-罗斯蒙特（Fisher-Rosement）3051，3. 霍尼威尔（Honeywell）ST3000，4. 川仪/横河（Centum）EJA系列，5. 德国哈特曼布劳恩（Hartmann&Braun）公司AS系列6. ABB7. Siemens8. E+H三、375 与275手操器比较375 field communicator就是以前的Rosement的275HART手操器，Rosement被EMERSON 收购后就成了Emerson的了，它的用处就是可以在现场直接挂接在支持HART协议的仪表的端子上进行组态（如量程、输出形式等等）和检测仪表问题（如仪表自检、实测压力等）。
智能压力(差压)变送器作业指导书
智能压力（差压）变送器作业指导书智能压力（差压）变送器作业指导书一、编制目的：帮助和指导班组有效处理智能压力（差压）变送器故障，对存在的危险进行分析，并采取相应的安全措施进行规避，以确保作业安全和质量。
二、适用范围：各装置中的智能压力（差压）变送器。
三、采用标准：四、工作原理：智能压力（差压）变送器将介质通过引压管引入变送器测量室，使测量室的膜片产生微小位移，再利用电容式、振弦式、扩散硅式等技术将微小位移转换为标准电流+数字脉冲信号输出。
智能变送器具有优良的性能：高精度、大量程比、自诊断功能、调试检查方便等。
可用于差压、流量、表压和绝压、真空度、液位和比重的测量场合。
五、作业步骤、危险分析、安全措施：接到工艺电话，首先立即赶赴主控室和现场，观察、询问故障现象，掌握第一手材料，然后到现场作相应的危险分析，并向工艺车间申请相关作业票，最后待工艺监护人员到现场时，才开始动手作业，其步骤如下：七、使用的工具和劳保要求：使用的工具：个人工具（10”活扳手、万用表、一字/十字螺丝刀等）、10”管钳、HART手操器、一块干净抹布或塑料薄膜、排液时所需接液桶等。
劳保要求：工作服着装，戴好安全帽、护目眼睛和劳保手套（或防酸碱手套）；甚至还需要氧气呼吸器、安全带；拆卸时，必须要佩戴防护面罩。
附录：智能压力（差压）变送器校验步骤及使用维护：1．回零检查：1）关闭二次阀；2）将表堵头螺钉松开排堵； 3）检查仪表零位，若超差调整零位； 4）投用及清洁现场。
2．变送器零位、量程校验：智能压力（差压）变送器和普通变送器一样也需要校验，如果在校验中误差超过允许值时需要用HART手操器或在上位机上进行调整。
以下以HART手操器为例进行说明。
校验准备：标准压力信号发生器、标准250Ω电阻（或电阻箱）、万用表、HART手操器、24V DC稳压电源及连接件、导线等。
1）将HART手操器通信端口与变送器正确连线，打开电源，按“MENU”键，直至显示窗口上出现“A:CALIBRATE”调整画面，然后进行校验。
使用ConST273校准普通压力变送器
使用ConST273校准普通压力变送器压力变送器是一种将压力变量转换为可传送的标准化输出信号的仪表，而且其输出信号与压力变量之间有一给定的连续函数关系(通常为线性函数)。
主要用于工业过程压力参数的测量和控制，差压变送器常用于流量的测量。
北京康斯特仪表科技股份有限公司生产的ConST273智能数字压力校验仪一方面提供来了精确的压力测量，另一方面提供了压力变送器的供电电源和信号测量功能，是压力变送器的校验的理想选择。
下面我们以校验2线制压力变送器（4~20mA）举例说明。
使用ConST273校准普通压力变送器的步骤：（１）按照基本连接图，连接好压力变送器。
ConST273电测有5个插孔，从左往右分别是SW,V,mA,COM,24V。
24V接变送器正极，mA接变送器负极。
图一、基本连接（2 ）按下键给变送器供电，ConST273同时显示压力标准值和被检变送器的电流值，在变送器通大气状态下，显示变送器的零点输出值，如图二所示。
图二、压力变送器零点输出值（3 ）参照压力变送器检定规程，以校准1只0~100kPa，准确度为0.5级的变送器为例。
校准点设置如下：0，25kPa，50kPa，75kPa，100kPa；对应的电流输出理论值为4 mA，8 mA，12 mA，16 mA，20 mA。
（4 ）利用压力泵进行加压，分别至上述校准点，记录各点的电流输出值，完成正反行程校验，再计算基本误差和回差。
（5）如果基本误差或回差超差，则需对变送器进行校准。
首先调整零点值，将压力变送器通大气，调整变送器零点调钮，直至在允许误差范围内（小于0.08 mA）；然后加压至100 kPa，调整变送器满度调钮，，直至在允许误差范围内（小于0.08 mA）。
调整完毕后，需重复第四步，直至基本误差和回差合格。
CST273智能数字压力校验仪操作说明
CST273智能数字压力校验仪操作说明
压力表的检定：
1、将被校表和CST273智能数字压力校验仪连接到压力泵上；
2、按压力将定规程的要求，以CST273智能数字压力校验仪为标准表，校验压力表。
压力开关的检定：
1、将压力开关和CST27智能数字压力校验仪连接到压力泵上；
2、用导线连接压力开关的接线端子以及CST273智能数字压力校验仪的SW和COM插孔；
3、按电测切换键，将电测项目切换为开关测量；
4、按压力开关的检定规程，以CST273智能数字压力校验仪为标准表，校验压力开关。
压力变送器的检定：
1、将压力变送器和CST273智能数字压力校验仪连接到压力泵上；
2、用导线连接压力变送器的接线端子以及CST273智能数字压力校验仪的mA和V插孔，并在其中串联接入150欧姆的电阻；
3、按电测切换键，将电测项目切换为电流电流测量，按24V键打开24V电源输出；
4、按压力变送器检定规程，以CST273智能数字压力校验仪为标准表，校验压力变送器。
保养与维护：
1、使用结束后，要在远离灰尘、清洁干燥的环境下存放；
2、使用时，注入压力应均匀缓慢，以免造成对CST273智能数字压力校验仪的损坏；
3、长期使用时，应注意对CST273智能数字压力校验仪进行充电，以免锂电池耗尽，造成对设备不必要的损坏；
4、当CST273智能数字压力校验仪发生测量不准或故障时，应对其进行重新设置，或致电厂家。

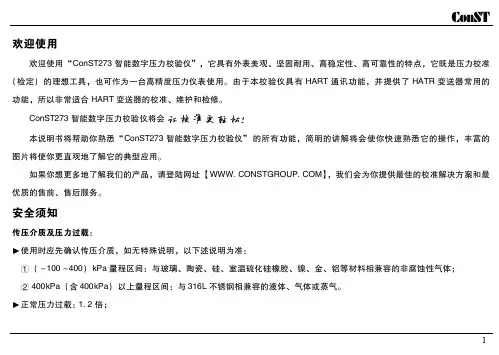

ConST273正式说明书
整体描述
１ ０概述 Ｃ ｏ ｎ Ｓ Ｔ ２ ７ ３智能数字压力校验仪是一款功能强大的便携式专业压力校验仪，它造型美观、坚固耐用，是压力仪表理想的校 准、维护和检修的工具。 其主要特点： ①高准确度的压力测量，宽范围的温度补偿； Ｃ ２ ４ Ｖ输出功能； ③具有 Ｄ Ａ Ｒ Ｔ通讯功能； ⑤具有 Ｈ Ｓ ２ ３ ２通讯接口，可以与计算机通讯； ⑦具有 Ｒ ６ 、Ｖ 、开关等测量功能； ②具有 ｍＡ ④具有时间、温度等辅助的测量功能； ⑥具有数据存储功能； ⑧交直流两用，电池为可充电电池。
２ ０ ℃± ５ ℃
＜ １ ０ ｋ Ｐ ａ
（ ０～ １ ）ｋ Ｐ ａ （ ０～ ２ ）ｋ Ｐ ａ （ ０～ ５～ ２ ５ ）ｋ Ｐ ａ （ ０～ ４ ０～ ２ ５ ０ ）ｋ Ｐ ａ ● ● ●
● ● ●
● ● ● ●
● ● ● ●
０ １
０ ０ ５ ０ ０ ５ ０ ０ ５ ０ ０ ２ ● ０ ０ ５ ０ ０ ２ ０ ０ ５ ０ ０ ２ ０ ０ ５ ０ １ ， ０ ２ ０ １ ， ０ ２ ０ ℃～ ５ ０ ℃ ０ ℃～ ５ ０ ℃ ０ ℃～ ５ ０ ℃ ２ ０ ℃± ５ ℃ ０ ℃～ ５ ０ ℃ ２ ０ ℃± ５ ℃ ０ ℃～ ５ ０ ℃ ２ ０ ℃± ５ ℃ ０ ℃～ ５ ０ ℃ ０ ℃～ ５ ０ ℃ ０ ℃～ ５ ０ ℃ ５× ３× ３× ３× 且 ＜ １ ０ ＭＰ ａ ３× 且 ＜ １ ０ ０ＭＰ ａ １ ２ ５× １ ５ ０× １ ２ ５×
安全须知
传压介质及压力过载： 使用时应先确认传压介质，如无特殊说明，以下述说明为准： １ ０ ０～ ４ ０ ０ ）ｋ Ｐ ａ量程区间：与玻璃、陶瓷、硅、室温硫化硅橡胶、镍、金、铝等材料相兼容的非腐蚀性气体； ① （－ ０ ０ ｋ Ｐ ａ（ 含４ ０ ０ ｋ Ｐ ａ ） 以上量程区间：与 ３ １ ６ Ｌ不锈钢相兼容的液体、气体或蒸气。 ②４ １ ２倍； 正常压力过载：
ConST182A和ConST273校准差压变送器方法
差压变送器校准方法一、引言本校准方法是《差压变送器校准方法》，结合公司差压变送器类型及校准条件现状进行修订。
增加了外观检查内容、误差计算要求、更新了校验器具使用方法。
二、范围本校准方法适用于公司所有类型差压变送器的首次校准、后续校准及使用中校准。
三、引用参考文件《中华人民共和国国家计量检定规程》JJG640-2016 差压式流量计《中华人民共和国国家计量检定规程》JJG882-2015 压力变送器四、校验方法1、外观检查1.1：变送器表体应有明显的高压（H）、低压（L）高低压标识；1.2：变送器应有铭牌，铭牌上标注：1.2.1：制造厂名称；1.2.2：变送器规格及型号；1.2.3：出厂编号；1.2.4：最大工作压力；1.2.5：变送器工作量程；1.2.6：准确度等级；1.3：变送器外壳不得有裂纹、焊接连接处不得有脱焊现象；1.4：变送器防护玻璃不得有裂痕、应有较好通透性，不得影响读数；1.5：电子显示部分应醒目、整齐、数字符号清晰、完整；2、静压试验依据国家规程JJG882-2015,此试验仅在变送器首次校验时进行。
2.1：试验器具准备：2.1.1: ConST182A台式液压泵（0.085-70）MPa；2.1.2: ConST273智能数字压力校验仪（0-10）MPa；2.1.3: 差压变送器正负压连通器;2.2: 试验过程:2.2.1:液压泵排空操作：a、打开旋钮4；b、打开阀7；c、关闭阀1；d、逆时针转手轮9几圈；e、打开阀1；2.2.2：将连通器与差压变送器连接，并安装至台式液压泵接口；2.2.3：安装压力校验仪ConST273、并按开机键开机。
2.2.4：液压泵升压操作：a、关闭阀1；b、顺时针转手轮9，并观察校验仪压力示值，调至4MPa附近；c、关闭阀7；d、顺时针转手轮8，观察压力校验仪压力示值，调至4MPa。
2.2.5：密封15分钟，并观察压力校验仪示值，不得下降或上升超过2%。
使用ConST273校准智能压力变送器
使用ConST273校准智能压力变送器ConST273智能压力变送器是一种先进的仪器，用于测量和校准压力。
它具有高精度、可靠性和稳定性，可以在工业过程中广泛应用。
下面将详细介绍如何使用ConST273校准智能压力变送器。
首先，确保ConST273智能压力变送器已经连接到被测压力系统。
确认连接的管道没有任何泄漏，并且压力变送器的电气接线正确。
接下来，准备校准设备。
校准设备应该是一个已经校准的压力源，可以提供稳定和准确的压力。
确保校准设备的工作范围和被测压力变送器的测量范围相匹配。
在开始校准之前，先进行零点校准。
将被测压力变送器的测量端口与校准设备连接，并打开校准设备的压力源。
根据校准设备的说明书，将压力设定为零。
在ConST273智能压力变送器的显示屏上，检查读数是否为零。
如果不是，使用校准设备的零点校准功能或者调整ConST273智能压力变送器的零点校准旋钮，直到读数为零。
完成零点校准后，进行量程校准。
将校准设备的压力源逐渐增加，直到达到被测压力变送器的最大测量范围。
在每个设定的压力下，使用校准设备的读数与ConST273智能压力变送器的读数进行比较。
如果存在差异，使用校准设备的量程校准功能或者调整ConST273智能压力变送器的量程校准旋钮，直到两个读数一致。
完成量程校准后，检查校准结果的稳定性。
将校准设备的压力源保持在稳定的压力下，观察ConST273智能压力变送器的读数是否保持稳定。
如果读数波动较大，可能需要重新进行校准。
最后，记录校准结果。
将校准设备的压力和ConST273智能压力变送器的读数一一对应，并将这些数据记录在校准报告中。
校准报告应包括校准日期、校准人员、校准设备的标识信息等。
这些记录将有助于跟踪和验证ConST273智能压力变送器的性能。
总结起来，使用ConST273智能压力变送器进行校准需要进行零点校准和量程校准两个步骤。
校准设备的选择和校准结果的记录也是非常重要的。
通过正确的操作和记录，可以确保ConST273智能压力变送器的准确性和可靠性，提高工业过程的控制和效率。
压力变送器就地校准方法
压力变送器就地校准方法就地校准也就是安装现场校准。
大量的仪表安装在生产现场，对这些仪表进行现场校准是经常进行的。
概述对仪表进行现场校准是仪表日常维修工作的范畴，一般说现场校准仪表只是对示值误差的确认。
按校准定义，校准工作虽然可以包括对仪表其他计量性能的确认但多数情况下只是对示值误差的确认。
差压变送器就地校准差压变送器分为气动、电动两大类，炼油、化工、冶金、医药等行业广泛采用差压变送器，大多用来与节流装置配用测量流量，也有的用来测量液位或其他参数。
大量的差压变送器服务在生产现场，多数情况校准都在现场进行。
一、工具与仪器现场校准差压变送器一般不需要将变送器拆下，先关闭引压管正、负压阀，打开平衡阀，卸下正、负压排气孔堵头，气压信号可以从变送器正压侧经校表接嘴进入，负压侧通大气。
校准用的工具无特殊要求，有常用扳手150mm、200 mm（6、8英寸）及仪表工配用的工具即可。
作校准用的标准器，其误差限应是被校表误差限的1/3~1/10。
校准新式压力变送器需用的器具如下：名称规格及型号单位数量备注数字压力计0～160kpa或0～250kpa 台 2精密电流表0～30mA 台 1气源减压阀只 1气动定值器只 1气源管三通φ6(φ8) 只 1胶管φ6(φ8)米 1电线若干米校表接嘴二、接线本章提供的仪表校准接线是仪表从运行状态取下的接线。
现场不取下仪表校准时可结合实际情况连接，如气动表可不另接气源，电动表可不另接电源等。
对于高差压的差压变送器，输入信号可由活塞压力计提供。
现场校表时直接用现场的电源。
三、操作步骤1．气动差压变送器的校准步骤（1）基本误差校准a.关闭引压管正、负压阀，打开平衡阀。
b.接好校准线路c.卸去正、负侧排气堵头。
d.用气源将正、负压室内的残液从排气堵头经放空堵头吹净。
e.打开气源阀供气。
f.经校表接嘴向正压侧排气孔加输入信号。
选差压变送器测量范围的0%、25%、50%、75%、100%五个点为标准值进行校准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用ConST273校准智能压力变送器
随着DCS系统在现代化的企业的广泛应用，智能压力变送器也越来越多的被用户选用。
智能变送器通信所用的HART协议具有数字信号和4~20mA控制信号互不干扰能同时传输的优点，使得控制和智能通信能同时进行，给操作使用带来极大方便，具有最大的安全性。
这是其他通信协议所不能比拟的，因此世界上近80%的仪表供应商都使用HART协议。
公司的ConST273和ConST318都具备了HART通讯功能，可以取代罗斯蒙特275型手持式HART通讯器对智能变送器进行调校。
本文详细介绍HART协议的概念、375 与275手操器比较、ConST273校准智能压力变送器的过程和方法。
一、HART协议的概念
HART(Highway Addressable Remote Transducer)，可寻址远程传感器高速通道的开放通信协议，是美国ROSEMOUNT公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。
HART装置提供具有相对低的带宽，适度响应时间的通信，经过10多年的发展，HART技术在国外已经十分成熟，并已成为全球智能仪表的工业标准。
HART协议采用基于Bell202标准的FSK频移键控信号，在低频的4-20mA模拟信号上叠加幅度为0.5mA的音频数字信号进行双向数字通讯，数据传输率为1.2Mbps。
由于FSK信号的平均值为0，不影响传送给控制系统模拟信号的大小，保证了与现有模拟系统的兼容性。
在HART协议通信中主要的变量和控制信息由4-20mA传送，在需要的情况下，另外的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问。
二、智能压力变送器代表性产品
1.罗斯蒙特（Rosement）1151
2. 费希尔-罗斯蒙特（Fisher-Rosement）3051，
3. 霍尼威尔（Honeywell）ST3000，
4. 川仪/横河（Centum）EJA系列，
5. 德国哈特曼布劳恩（Hartmann&Braun）公司AS系列
6. ABB
7. Siemens
8. E+H
三、375 与275手操器比较
375 field communicator就是以前的Rosement的275HART手操器，Rosement被EMERSON 收购后就成了Emerson的了，它的用处就是可以在现场直接挂接在支持HART协议的仪表的端子上进行组态（如量程、输出形式等等）和检测仪表问题（如仪表自检、实测压力等）。
建议可以查找一些关于HART协议的一些论文来看看了解一下。
375比原来的275更好用,现在的375不仅仅是可以调Emers on自己的表,只要是带HART 通讯协议的表都可以调,象ABB、 Siemens 等知名仪表公司的都可以调。
HART375是基于WINDOWS CE开发的新一代手操器，不仅支持HART通讯协议，同时支持FF总线协议。
现场一般用的较多的功能就是修改表的量程,零点矫正及迁移。
1、Rosemount275、375型手操器用途
操作人员使用275、375型手操器可与SWB801、802G、1151及符合HART现场总线协议的所有压力变送器及其它HART设备进行通讯。
手操器由电池供电。
把275、375接到变送器
的信号线上，操作人员就可对变送器存储器发送与接收信息。
操作人员在控制室操作盘或在现场接线盒均可调节变送器的参数、诊断潜在的问题。
这种可以远距离通讯的方式，减少维修成本，并且可使操作人员不用进入危险场所就能对变送器进行组态。
2、Rosemount275、375具有以下功能：
◎ 组态：可以选择操作参数—位号、量程、输出形式、阻尼时间等等。
可把这些值直接存进变送器存储器，也可以先存入275、375的存储器然后再转到变送器的存储器中。
可以按您的要求选择在275、375中的十种不同工程单位，也可以设计您自己的工程单位并把其编程到275、375中。
◎ 诊断：可对组态、通讯、变送器或过程中出现的问题进行诊断。
◎ 校验：可以校验变送器的输出或对现有的过程输入值整定零点。
◎ 显示：可以显示变送器或275、375存储器中的信息。
四、使用ConST273校准HART压力变送器
1.用户在使用ＨＡＲＴ功能前，首先要明确以下几点：
（１）变送器应为ＨＡＲＴ型压力变送器，且为电流型的。
（２）变送器的电源由外部提供还是由ConST273的２４Ｖ电源提供。
（３）２５０Ω采样电阻是由外部提供还是由ConST273内部提供。
ConST273的默认状态是电阻由内部提供。
2. ＨＡＲＴ通讯的接线图：
图一、ＨＡＲＴ通讯的接线图
3.使用ConST273校准HART压力变送器的步骤：
（１）选择接线方法，连接好ＨＡＲＴ型压力变送器。
（２）长按键，进入ＨＡＲＴ通讯状态，巡检链接变送器；链接成功以后ConST273将显示相关信息，如图二。
图二、巡检链接变送器
（３）链接成功以后，按键可在ＨＡＲＴ的９个功能选项之间切换；9项功能分布用F1到F9表示；要测试固定输出环路模拟电流和校准AO数值，则选择到F7功能项。
（４）固定输出环路模拟电流测试：该测试可以指定变送器固定输出ＡＯ数值的环路模拟电流，
ConST273可以指定变送器输出４ｍＡ、１２ｍＡ、２０ｍＡ等３点的环路模拟电流。
用户可以用此测试来判断变送器电流输出环节的准确度，如准确度不合格，用户可以进行ＡＯ校准，如图三所示。
图三、固定输出环路模拟电流测试
（5）如果固定输出环路模拟电流测试的结果不理想，可以进入变送器的ＡＯ校准环节。
操作方法如下：
①图三的界面下，按键，进入ＡＯ校准的入口界面，见图四；
图四、ＡＯ校准的入口界面
②按键，进入校准界面，校准分为４ｍＡ校准和２０ｍＡ两点校准。
可以通过上下键来选择先校准４ｍＡ还是２０ｍＡ，选择好以后，待ＣＡ测量数值稳定后，按键完成校准。
每点校准完毕后，屏幕的第一行显示变为［ＥＮＤ］，表示该点校准完毕。
ＡＯ校准过程如图五；当校准完成后，按键，屏幕返回到图三。
用户可以重新进行固定输出环路模拟电流测试，来验证校准的效果。
图五、ＡＯ校准过程。
