硬度的分类
硬度的测量方式及分类
.03N，它适用于较薄工件、工具表面或镀层的硬
度测定；显微维氏硬度，试验负荷小于1.961N，
适用于金属箔、极薄表面层的硬度测定。布式硬
度HB：布式硬度(HB)
是以一定大小的试验载荷，将一定直径的淬硬钢
球或硬质合金球压入被测金属表面，保持规定时
间，然后卸荷，测量被测表面压痕直径。布式硬
硬度试验的方法较多，原理也不相同，测得的硬
度值和含义也不完全一样。最常用的是静负荷压
入法硬度试验，即洛氏硬度(HRAHRBHRC)、布
氏硬度(HB)、维氏硬度(
(HV)，其值表示材料表面抵抗坚硬物体压入的能
力。而里氏硬度（HL）、肖氏硬度(HS)则属于回
跳法硬度试验，其值代表金属弹性变形功的大小。
度值是载荷除以压痕球形表面积所得的
商。一般为：以一定的载荷(一般3000kg)把一定大
小(直径一般为10mm)的淬硬钢球压入材料表面，
保持一段时间，去载后，负荷与其压痕面积之比
值，即为布氏硬度值
(HB)，单位为公斤力/mm2(N/mm2)。邵氏硬度
HA/HD：具有一定形状的钢制压针﹐在试验力作
用下垂直压入试样表面﹐当压足表面与试样表面
完全贴合时﹐压针尖
端面相对压足平面有一定的伸出长度L，以L值的
大小来表征邵氏硬度的大小，L值越大﹐表示邵尔
硬度越低﹐反之越高。肖氏硬度HS：肖氏硬度试
验是一种动载试验法,其原理是
将具有一定质量的带有金刚石或合金钢球的重锤
从一定高度落向试样表面,根据重锤回跳的高度来
表征测量硬度值大小。符号为HS。重锤回跳得越
因此，硬度不是一个单纯
的物理量，而是反映材料的弹性、塑性、强度和
材料硬度知识介绍
材料硬度知识介绍机械制造中所用的刀具、量具、模具等，都应具备足够的硬度，才能保证使用性能和寿命，今天小编就和您聊一聊「硬度」相关的话题。
硬度是衡量材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力。
通常，材料越硬，其耐磨性越好，比如齿轮等机械零部件会要求有一定的硬度，以保证足够的耐磨性和使用寿命。
一、硬度的分类1、布氏硬度布氏硬度（符号HB）试验方法，在已成公认规格的硬度中，是最早被开发总结出来的一种方法，它促成了其他硬度试验方法的出现。
布氏硬度试验的原理为：压头(钢球或硬质合金球、直径Dmm)施加试验力F，试样打压后，提升压头留下的凹部直径d(mm)中计算出球压头与试样的接触面积S(mm2)，除试验力而得出的值。
压头为钢球时的符号为HBS、硬质合金球时为HBW。
k是常数(1/g= 1/9.80665 = 0.102)。
2、维氏硬度维氏硬度（符号HV）是可以用任意试验力进行试验的应用范围最为广泛的试验方法，特别在9.807N以下的微小硬度领域的应用非常多。
维氏硬度是将试验力F(N)除以标准片与压头之间的接触面积S(mm2)所得的值，该面积根据在试验力F(N)下通过压头(四方锥金刚石，相对面角=136˚)在标准片上形成的压痕的对角线长度d(mm，两个方向长度的平均值)计算。
k为常数(1/g=1/9.80665)。
3、努氏硬度努氏硬度（符号HK）如以下公式所示，是通过将试验力除以压痕投影面积A (mm2)所计算的值，该面积根据在试验力F通过按压长菱形金刚石压头(相对边角为172˚30'和130˚)在标准片上形成的压痕的较长对角线长度d (mm)计算。
努氏硬度也可以通过将显微硬度试验机的维氏压头替换为努氏压头来测量。
4、洛氏及表面洛氏硬度洛氏硬度（符号HR）或洛氏表面硬度的测量之前，需先使用金刚石压头(尖端锥角：120˚，尖端半径：0.2mm)或球形压头(钢球或硬质合金球)向标准片施加预加载力，然后施加试验力，并恢复预加载力。
金属硬度10级对照表
金属硬度10级对照表
1级，铅。
铅是一种非常软的金属，其硬度非常低，容易被划伤。
2级，铝。
铝是一种轻质金属，比铅硬度稍高，但仍然相对较软。
3级，铜。
铜是一种常见的导电金属，相对于铝来说硬度稍高。
4级，黄铜。
黄铜是铜和锌的合金，比纯铜硬度稍高。
5级，铁。
铁是一种常见的金属，具有中等硬度。
6级，钢。
钢是铁和碳的合金，硬度较高，常用于制造工具和建筑结构。
7级，不锈钢。
不锈钢是一种具有抗腐蚀性能的钢，硬度相对较高。
8级，钛。
钛是一种轻质但硬度较高的金属，常用于航空航天和医疗器械等领域。
9级，硬质合金。
硬质合金是由钨、钴等金属粉末与粘结剂烧结而成，具有很高的硬度和耐磨性。
10级，金刚石。
金刚石是目前已知最硬的物质，具有极高的硬度和抗磨性。
需要注意的是，这只是一个常见的金属硬度对照表，不同的金属材料可能会有一定的差异。
此外，硬度测试方法和硬度单位也会影响结果的比较，因此在实际应用中需要根据具体情况进行准确的硬度测试和比较。
硬度的分类
硬度的分类1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm 2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07 N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至5 88.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471 N(合150kgf)。
因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。
硬度级别划分
硬度级别划分硬度级别划分硬度是指物体抵抗外力压缩、切割、刮擦等形变和破坏的能力。
硬度测试是材料力学性能测试中的一项重要内容，广泛应用于工业生产和科学研究领域。
硬度级别划分是指根据物质的硬度大小将其分为不同等级，以便人们进行分类和比较。
1. 硬度概述硬度是衡量物质抵抗外力破坏能力的一个重要指标，它与材料的成分、结构、加工工艺和使用条件等因素密切相关。
在实际应用中，常用的硬度测试方法有洛氏硬度、布氏硬度、维氏硬度等。
2. 硬度级别划分根据不同的测试方法和标准，目前常用的硬度级别划分如下：2.1 洛氏硬度洛氏硬度是一种常用的金属材料表面硬度测试方法。
按照ASTM E18-19a标准，洛氏硬度可分为以下等级：A：钨球压头，主要适用于超薄板材或薄壁管；B：钢球压头，适用于较软的金属材料；C：钻石锥压头，适用于较硬的金属材料。
2.2 布氏硬度布氏硬度是一种常用的非金属材料表面硬度测试方法。
按照ASTM E10-18a标准，布氏硬度可分为以下等级：A：压头直径为1.5875mm，适用于薄板、薄壁管和小型零件；B：压头直径为2.5mm，适用于中等硬度的材料；C：压头直径为5mm，适用于较软的材料。
2.3 维氏硬度维氏硬度是一种常用的金属材料表面硬度测试方法。
按照ASTM E384-17标准，维氏硬度可分为以下等级：HV1：微小载荷下测量，主要适用于超薄板材或薄壁管；HV3：轻载荷下测量，适用于大多数金属材料；HV10：重载荷下测量，适用于较高强度、较高韧性的金属材料。
3. 硬度级别划分的应用硬度级别划分在工业生产和科学研究领域中有着广泛的应用。
例如，在材料选择、加工和质量控制过程中，硬度测试可以帮助人们了解材料的性能和质量，从而做出更加科学、合理的决策。
此外，在研究材料的物理、化学和力学性质时，硬度测试也是不可或缺的手段之一。
4. 硬度级别划分存在的问题尽管硬度级别划分在实际应用中具有重要意义，但也存在一些问题。

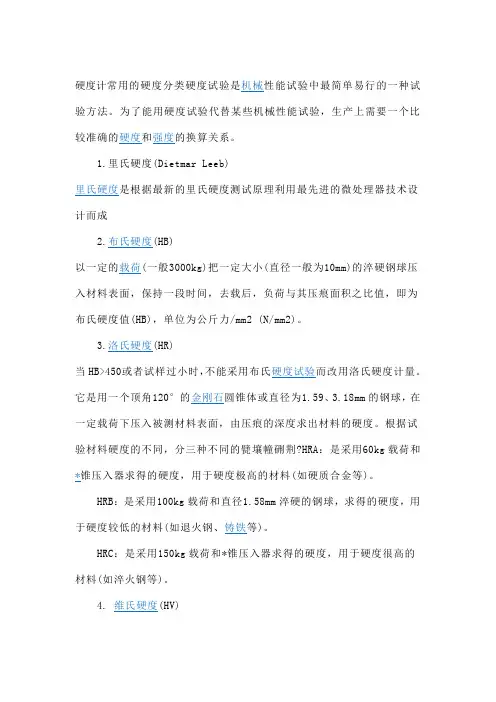

硬度计常用的硬度分类硬度试验是机械性能试验中最简单易行
硬度计常用的硬度分类硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
1.里氏硬度(Dietmar Leeb)里氏硬度是根据最新的里氏硬度测试原理利用最先进的微处理器技术设计而成2.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
3.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的甓壤幢硎荆?HRA：是采用60kg载荷和*锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用150kg载荷和*锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
4. 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用载荷值除以材料压痕凹坑的表面积，即为维氏硬度值(HV)。
5 努氏硬度(HK)适用于高硬度材料的硬度测试(一般HV1000硬度以上的硬度测量)。
6.还有肖氏硬度计7.韦氏硬度计(HW)适用于铝合金类产品的韦氏硬度值测量。
以上硬度只是常用的几种，另外还有肖氏(HS)硬度、邵氏(HS)硬度、巴氏硬度、摩氏硬度等。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
硬度名词解释
硬度的名词解释硬度是指材料抵抗因机械压入或磨损引起的局部塑性变形的能力。
宏观硬度表现为强分子键，但固体材料在外力作用下,其行为是复杂的。
硬度取决于延展性、弹性刚度、塑性、应变、强度、韧性、粘弹性和粘度。
固体对外界物体入侵的局部抵抗能力，是比较各种材料软硬的指标。
硬度测量主要有三种类型：划痕硬度、压入硬度、回跳硬度。
每一种类型都有其各自的测量标尺。
实际问题中可用转换表在一个标尺和另一个标尺之间进行转换。
硬度分类编辑2.1 划痕硬度划痕硬度是指测量样品受锋利物体摩擦时，其抵抗断裂或永久塑性变形的能力。
[1]其原理是较硬材料制成的物体会划伤较软材料制成的物体。
测量涂层硬度时，划痕硬度指的是将薄膜切割到基底上时所需的力。
最常见的划痕硬度测试是用于矿物学的莫氏硬度标尺。
该测试所用的一种测量工具是硬度计。
该测试的另一种测量工具是袖珍硬度测试仪。
该工具由一个带有联接在四轮车上的刻度标记的标尺臂组成。
带有锋利边缘的刮削工具以预定角度安装在测试表面上。
使用时，一个已知质量的重物被加到有刻度标记的标尺臂上，然后刮削工具就会在测试表面上留下划痕。
在不需要复杂机械的情况下，使用重物和标记允许施加已知力。
[2]2.2 压入硬度压入硬度是指测量样品受到锋利物体恒定负载时抵抗变形的能力。
压入硬度测试主要用于工程和冶金领域。
测试工作的基本前提是测量由特定尺寸和载荷压头留下的压痕的临界尺寸。
常见的压入硬度标尺有洛氏硬度、维氏硬度、肖氏硬度和布氏硬度等。
2.3 回跳硬度回跳硬度也称为动态硬度，是指测量金刚石重锤从固定高度掉落到材料上时“弹起”的高度。
这种硬度与被测材料的弹性有关。
回跳硬度的测量装置称为硬度计。
[3]测量回跳硬度的两种标尺包括里氏回跳硬度测试和班尼特硬度标尺。
常见材料硬度等级
常见材料硬度等级常见材料硬度等级引言：材料硬度是材料力学性能中一个重要的参数，它反映了材料抵抗外力的能力。
硬度等级是对材料硬度进行分类，常见的硬度等级有布氏硬度、洛氏硬度、维氏硬度和岌氏硬度等。
本文将介绍这些常见的硬度等级及其测试方法，以及硬度等级的应用。
一、布氏硬度（Brinell Hardness）：布氏硬度是一种常用的金属材料硬度测试方法，广泛应用于测定金属材料硬度。
它的原理是通过在被测材料表面施加一定载荷下，利用压头与被测材料接触产生的压痕直径大小来反映材料硬度。
布氏硬度试验常用的压头有球形压头和钨齿压头，压头的压痕直径与被测材料的硬度成正比。
不同材料的硬度在布氏硬度标尺上有一定的范围。
一般来说，材料硬度越高，标尺上所示硬度等级越大。
通常布氏硬度等级从20到100不等，其中布氏硬度等级为20的表示极软的材料，布氏硬度等级为100的表示最硬的材料。
二、洛氏硬度（Rockwell Hardness）：洛氏硬度是另一种常用的金属材料硬度测试方法，与布氏硬度一样，广泛应用于测定金属材料硬度。
与布氏硬度不同的是，洛氏硬度是利用压头在一段时间内施加不同的载荷大小，通过测量其压痕的深度来反映材料的硬度，而不是测量压痕的直径。
洛氏硬度试验分为A、B和C三种，并分别用不同的压头进行测试。
洛氏硬度等级用字母表示（比如HRB、HRC等），其中HRA为钨球压头，HRB为钢球压头，而HRC为钨齿压头。
洛氏硬度等级一般从60到100不等，其中洛氏硬度等级为60的表示较软的材料，洛氏硬度等级为100的表示较硬的材料。
三、维氏硬度（Vickers Hardness）：维氏硬度是一种常用的金属材料硬度测试方法，与布氏硬度和洛氏硬度相比，它的测试原理更为简单，测试结果更为准确。
维氏硬度试验的压头为金质和金刚石的四边形压头，测试时施加的载荷较小，压痕的对角线长度与材料的硬度成正比。
维氏硬度等级用HV表示，通常从100到600不等。
硬度的分类及表示方法
金属材料抵抗硬的物体压陷表面的能力，称为硬度。
根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。
对于管材一般常用的有布氏、洛氏、维氏硬度三种。
A、布氏硬度（HB）用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。
布氏硬度值是以试验力除以压痕球形表面积所得的商。
以HBS（钢球）表示，单位为N/mm2(MPa)。
其计算公式为：式中：F--压入金属试样表面的试验力，N；D--试验用钢球直径，mm；d--压痕平均直径，mm。
测定布氏硬度较准确可靠，但一般HBS 只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。
举例：120HBS10/1000/30：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。
B、洛氏硬度（HR）洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。
不同的是，它是测量压痕的深度。
即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。
其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。
其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。
硬度值用下式计算：当用A和C标尺试验时，HR=100-e 当用B标尺试验时，HR=130-e 式中e--残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。
e值愈大，金属的硬度愈低，反之则硬度愈高。
硬度hrb和hv换算表
硬度hrb和hv换算表
摘要：
1.硬度的概念与分类
2.HRB 和HV 硬度的定义与区别
3.HRB 和HV 硬度换算方法
4.硬度hrb 和hv 换算表
正文：
一、硬度的概念与分类
硬度是指材料抵抗硬物压入其表面的能力，是衡量材料软硬的指标。
硬度分为多种，其中常见的有布氏硬度（HB）、洛氏硬度（HRC）、维氏硬度（HV）和硬度HRB 等。
二、HRB 和HV 硬度的定义与区别
1.HRB 硬度是指采用硬质合金球头，以一定的试验力对材料进行压入实验，所得的压痕直径与压力的比值。
2.HV 硬度是指采用金刚石圆锥尖头，以一定的试验力对材料进行压入实验，所得的压痕面积与压力的比值。
HRB 和HV 硬度的区别在于所使用的试验工具不同，前者使用硬质合金球头，后者使用金刚石圆锥尖头。
由于金刚石圆锥尖头更尖锐，所以HV 硬度试验所得的压痕面积更小，所需的试验力更大，因此HV 硬度一般比HRB 硬度更高。
三、HRB 和HV 硬度换算方法
由于HRB 和HV 硬度的试验方法不同，它们之间不能直接进行换算。
但在实际应用中，常常需要将HRB 硬度转换为HV 硬度，以便进行更准确的材料性能分析。
目前，广泛采用的HRB 转HV 换算公式为：
HV = 1.25 × HRB + 15
四、硬度hrb 和hv 换算表
根据上述换算公式，可以制作出硬度hrb 和hv 的换算表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硬度的分类
硬度--是衡量材料软硬程度的一个性能指标。
它既可理解为是材料抵抗弹性变形、塑性变形或破坏的能力，也可表述为材料抵抗残余变形和反破坏的能力。
硬度不是一个简单的物理概念，而是材料弹性、塑性、强度和韧性等力学性能的综合指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最常用的是静负荷压入法硬度试验，即洛氏硬度(HRA/HRB/HRC)、布氏硬度(HB)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。
而里氏硬度(HL)、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
布氏硬度-HB
布氏硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。
布式硬度值是载荷除以压痕球形表面积所得的商。
一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。
洛氏硬度-HR
洛氏硬度是以压痕塑性变形深度来确定硬度值指标。
以0.002毫米作为一个硬度单位。
当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：
- HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料，如硬质合金等
- HRB：是采用100kg载荷和直径1.58mm淬硬的钢球求得的硬度，用于硬度较低的材料，如铸铁
- HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料，如淬火钢等
维氏硬度-HV
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
它适用于较大工件和较深表面层的硬度测定。
维氏硬度尚有小负荷维氏硬度，试验负荷1.961～49.03N，它适用于较薄工件、工具表面或镀层的硬度测定；显微维氏硬度，试验负荷小于 1.961N，适用于金属箔、极薄表面层的硬度测定。
肖氏硬度-HS
肖氏硬度试验是一种动载试验法,其原理是将具有一定质量的带有金刚石或合金钢球的重锤从一定高度落向试样表面,根据重锤回跳的高度来表征测量硬度值大小。
符号为HS。
重锤回跳得越高,表面测量越硬。
A90属金刚钻的硬度、D45属淬火钢的硬度。
邵氏硬度-HA/HD
具有一定形状的钢制压针﹐在试验力作用下垂直压入试样表面﹐当压足表面与试样表面完
全贴合时﹐压针尖端面相对压足平面有一定的伸出长度L(即压针扎进被测物的深度)，以L 值的大小来表征邵氏硬度的大小，L值越大﹐表示邵尔硬度越低﹐反之越高。
我国在这方面标准采用HA和HD两种，其中HA为较软橡胶类硬度参数(采用35度锥角的压针)，HD 为较硬的橡胶或塑料硬度参数(采用30度锥角的压针)。
计算公式为HA=100-L/0.025和HD=100-L/0.025。
需要指出，有的塑料硬度很高，如“赛钢”(可做成齿轮等耐磨件)，并不适合于用邵氏硬度计来测硬度。
铅笔硬度-6H/5H/4H/3H/2H/H/HB/B/2B/3B/4B/5B/6B
这是用于涂层硬度的检测，为将一支铅笔以45度夹在“小车”上，加载7.5牛顿力，让其在涂层上滑动，根据铅笔的硬度和涂层上的划痕来判断涂层的硬度。
硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
