九年级物理全册19.1家庭电路习题4新版新人教版
1第1节 家庭电路一、单选题1. 关于家庭电路及安全用电的理解,下列说法正确的是（ ）A. 电能表的转盘转得越快,说明用电器消耗的电能越多B. 控制家用电器的开关要与火线直接连接,若开关直接与零线连接则不能控制这条支路上的用电器C. 绝大部分的空气开关是利用了电流的磁效应,它在家庭电路中它可以防止触电D. 用电器的三脚插头中间标有“E”的插头连接的是用电器的金属外壳2. 关于家庭电路和安全用电,下列说法正确的是（ ）A. 家庭电路中,电能表是测量家用电器总功率的仪表B. 家庭电路中,开关与所控制的用电器必须要并联C. 用试电笔辨别火线、零线时,手指不要接触测电笔上的任何金属体D. 用电器的三脚插头中的中间插头连接的是用电器的金属外壳3. 下列生活中的数据符合实际情况的是（ ）A. 手电筒中的电流约为2AB. 四冲程汽油机的效率约为80%C. 家庭电路的电压为380VD. 三节干电池串联起来的电压对人体是安全的4. 如图所示是某家庭电路的一部分,下列说法正确的是（ ）A. 为了用电安全,应在甲处安装开关,乙处安装电灯B. 正常状况下,用试电笔接触A 点氖管不会发光C. 空调连入三孔插座后,它与家中其它用电器串联D. 若保险丝熔断,则说明电路一定存在短路5. 关于家庭电路和安全用电,下列说法正确的是（ ）A. 使用试电笔时,不能接触笔尾金属体B. 冰箱使用三脚插头,是为了防止电流过大引起火灾C. 站在地面上的人,因碰火线而触电时,漏电保护器会切断电路D. 用电器的开关发生短路时,会造成空气开关自动断开6. 如图所示是一款带有开关和指示灯的插线板。
开关闭合后,指示灯发光,插板提供电压,开关断开时,指示灯不发光,插板不提供电压,指示灯和插座是并联的。
下列说法正确的是（）A. 多个大功率用电器同时插在一个插线板时,会造成短路故障B. 插座上的开关和指示灯是并联的C. 插座指示灯坏掉后插座仍能使用D. 在使用测电笔检验插线板哪些孔接火线时,为了安全,不能用手指接触测电笔的笔尾金属体7. 下列对生活现象的解释正确的是（）A. 茶壶盖上有小孔是为了散热B. 护士用注射器向病人注射药液是利用了大气压强C. 电饭锅用三脚插头和三孔插座,是为了防止锅体外壳漏电造成触电事故D. 将台灯插入插座后家中保险丝烧断,故障是插座短路8. 某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关。
对此电路,下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器,乙处应装开关C. 甲处应装开关,乙处应装用电器D. 当保险丝熔断后,可以用铜丝代替9. 我们的生活中离不开电,下列有关“电”和“安全用电”的说法正确的是（）A. 电路两端有电压,电路中就一定有电流B. 使用试电笔时,接触笔尾金属体,会发生触电事故C. 只有正电荷定向移动时才会形成电流D. 丝绸和玻璃棒摩擦时,玻璃棒失去了电子,而丝绸得到了电子10. 关于家庭电路,下列说法正确的是（）A. 家庭电路用直流电源供电B. 用湿布擦拭发光的台灯C. 家庭电路用电器之间是并联D. 开关应该串联接在零线上11. 小明家的家庭电路简化后如图所示,由该电路可知（）A. a是零线,b是火线B. 灯泡L与插座Q是串联电路C. 台灯插头插入插座Q后,空气开关立刻跳闸,是因为灯丝断路造成的D. c处断开,洗衣机插头插入插座P,洗衣机虽能工作,但有安全隐患二、多选题12. 如图所示,是有关家庭用电中的几个实例,其中,对图中实例的描述正确的是（）A. 甲图中测电笔的使用方法是错误的B. 乙图中电路的接法是错误的C. 丙图中有关家庭用电中电路的连接是错误的D. 丁图中用湿手接触台灯的做法是正确的13. 如图所示,关于家庭电路和安全用电,下列说法正确的是（）3A. 电冰箱接入三孔插座后,灯和电冰箱是串联的B. 电冰箱接入三孔插座后,能使电冰箱的金属外壳接地C. 闭合开关后,用试电笔接触A点时,氖管发光D. 若空气开关“跳闸”,一定是电路的总功率过大14. 关于家庭电路,下列说法中正确的是（）A. 在家庭电路中,同时工作的用电器总功率越大,总电阻越小B. 控制用电器的开关应该接在零线和用电器之间C. 如果家庭电路中不安装保险丝,那么发生短路时,会因为通过用电器的电流过大而烧毁用电器D. 使用测电笔时,手不要接触笔尖金属体,以免触电15. 随着人们生活水平的逐步提高,家用电器的不断增多。
下列关于家庭电路的说法中,正确的是（）A. 灯与控制它的开关是串联的,与插座是并联的B. 使用测电笔时,不能用手接触到笔尾的金属体C. 电路中电流过大的原因之一是使用的电器总功率过大D. 增加大功率用电器时,只需换上足够粗的保险丝即可16. 如图为“儿童安全插座”,它具有保护门双层互锁功能,能有效防止触电事故的发生。
下列相关说法正确的是（）A. “儿童安全插座”的开关接在火线上B. “儿童安全插座”的白色保护门属于导体C. 用测电笔笔尖插入E孔,正常情况下测电笔氖管会发光D. 若“儿童安全插座”发生短路,家庭电路中的其它用电器仍能正常工作三、填空题17. 我国家庭电路的电压是______V。
家庭电路中的冰箱、电视机、电脑是______联的,电路中同时工作的用电器越多,干路中的电流越______。
18. 在我国,家庭电路的电压是______V；有一串节日小彩灯是50只小灯泡串联组成,每只小灯泡两端的电压是______V。
19. “珍爱生命,安全用电”,用电器在一段时间内消耗的电能可以用______计量出来；家庭电路中的空气开关“跳闸”后,受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；用______判断家庭电路里的火线和零线。
20. 在家庭电路中,为了防止触电,必须把用电器的开关连接在______线上,使用测电笔辨别零线或火线时,如图所示的两种使用方法中,正确的是______图,测电笔______（能/不能）区分零线与接地线。
21. 为了安全用电,在家庭电路中,必须把用电器的开关连接在______线上,洗衣机使用三脚插头的目的是______。
22. 在我国家庭电路中每个用户之间的电路连接方式是______联；如果家里的用电器工作的越多,则总电阻越______．对人体安全的电压为______V．四、作图题23. 小彭同学发现,教室里的两盏日光灯,只需要一个开关就能控制且两灯工作时互不影响,请你帮她将图中的电路连接完整,使其符合安全用电原则。
24. 如图所示的插座和电灯（带开关）是组成家庭电路的常用器件,请你用笔画线代替导线将器件分别正确连入电路中。
五、简答题25. 小明家买了一台“220V1500W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220V6A”字样的多功能插座、标有“220V10A”字样的双脚插头以及导线,组装了一个多孔的移动插座。
请问：（1）这台热水器与其他家用电器之间的连接方式是什么？（2）从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因：26. 外壳是金属的用电器的插头通常都用三脚插头,这是为什么？5第1节家庭电路【答案】1. D2. D3. D4. B5. C6. C7. C8. C9. D10. C11. D 12. AB 13. B 14. AD 15. AC16. AC17. 220 并大18. 220 4.419. 电能表断路试电笔20. 火甲不能21. 火使金属外壳接地,以防触电22. 并小不高于3623. 解：首先把两盏灯并联,火线过开关进入电灯,零线直接接入电灯,如图所示：故答案为：如上图。
24. 解：首先辨别上面三根线地线、火线、零线。
灯泡接法：火线进入开关,再进入灯泡顶端的金属点,零线直接接入灯泡的螺旋套,这样在断开开关能切断火线,接触灯泡不会发生触电事故。
既能控制灯泡,又能更安全。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
如下图所示：25. 解：（1）为了与其它用电器相互不影响,热水器与其它用电器应并联连接。
（2）热水器的额定电流I=6.8A,而多功能插座的额定电流为6A,即热水器的额定电流大于多功能插座的额定电流,会造成用电事故的,热水器是金属外壳,应通过三孔的插头接地线。
故答案为：（1）并联；（2）①插座：允许通过的电流小于热水器正常工作时的电流；②插头：两脚插头没有接地线。
26. 答：大功率或有金属外壳的家用电器,通常都要使用三脚插头,能使家用电器的金属外壳接地,当家用电器外壳因漏电而带电时,电流直接接入大地,避免发生触电事故。
【解析】1.解：A、电能表的转盘转得越快,说明电流通过用电器做功越快,因电流做功的多少还与通电时间有关,所以,不能确定电流做功的多少（即不能确定用电器消耗电能的多少）,故A 错误；B、为保证用电的安全,控制家用电器的开关要与火线直接连接；若开关直接与零线连接,由于开关与用电器串联,开关可以控制这条支路上的用电器,但开关断开时,用电器仍然是带电的,故B错误；C、家庭电路中空气开关的作用是保护电路,当电路中发生短路或用电器总功率过大时（即电流过大时）,电磁铁会产生较强的磁性吸引衔铁,使开关断开,所以空气开关是利用电流的磁效应工作的；空气开关不能防止触电,故C错误；D、有金属外壳的用电器的三脚插头,较长的脚（标有“E”的插头）与该用电器的外壳相连,再通过三孔插座与地线相连,可防止因外壳漏电而触电,故D正确。
故选：D。
（1）电能表是测量家庭电路中一段时间消耗电能多少的工具,转盘转到快慢反应此时电流做功的快慢；（2）开关与用电器的连接方法：从火线先接入开关,再接入用电器,从用电器出来后回到零线；（3）空气开关中的电磁铁会产生较强的磁性吸引衔铁,使开关断开,切断电路起到保护电路的作用；7（4）金属外壳的用电器,外壳要保持良好接地。
此题考查的是日常生活中的一些安全用电常识和电高峰时照明灯会变暗的原因。
只要同学们牢记安全用电常识,并正确规范操作,就不会有危险发生。
2.解：A、电能表是测量家庭电路中用电器消耗电能的仪表,故A错误；B、开关与被控制的用电器是串联的,这样开关才能控制用电器,故B错误；C、使用测电笔时,手不能接触笔尖金属体,手一定要接触笔尾金属体,故C错误；D、有金属外壳的用电器的三脚插头,较长的脚（标有“E”的插头）与该用电器的外壳相连,再通过三孔插座与地线相连,可防止因外壳漏电而触电,故D正确。
故选：D。
（1）电能表是测量家庭电路中用电器消耗电能的仪表；（2）开关与被控制的用电器是串联的；（3）正确使用测电笔时,手要接触笔尾金属体；（4）金属外壳的用电器,外壳要保持良好接地。
本题考查安全用电的原则,同学们在平时学习中应多了解安全用电的常识。
人教版九年级物理全一册教材解读与重难点突破19.1家庭电路专项练习(附答案)
第十九章 生活用电第一节 家庭电路教材考点梳理一、家庭电路的组成：1.家庭电路的组成：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关等。
2.家庭电路的连接：（1）各种用电器是并联接入电路的。
（2）插座与灯座是并联的。
（3）控制各用电器工作的开关与电器是串联的。
3.家庭电路的各部分的作用：（1）进户线：火线和零线。
火线和零线间有220V 电压，火线和地线间也有220V 电压，正常情况下，零线和地线间电压为 0V 。
（2）电能表：A.用途：测量用户消耗的电能（电功）的仪表。
B.安装：串联在干路上。
C.铭牌：根据“220V ，10A ”,可以求出电能表后能接用电器的最大功率，如果超过这个数值，电能表的计数会不准确甚至烧坏。
P=UI=220V ×10A=2200W（3）闸刀（空气开关）：A.作用：控制整个电路的通断，以便检测电路更换设备。
B.安装：家庭电路的干路上。
（4）保险盒（丝）： （5）插座：A.作用：连接家用电器，给可移动家用电器供电。
B.种类： 二孔插座、三孔插座。
2132C.安装：并联在家庭电路中，具体接线情况：“左零右火上接地”。
D.把三脚插头插在三孔插座里，在把用电器的用电部分连入电路的同时，也E.中间插头做得比较长:该插头是接地线的，做得比较长，是为了无论是插入还是拔出，它都是最先接入地线或最后离开地线，保证安全。
（6）用电器（电灯）、开关：A.白炽灯是利用电流的热效应工作的。
B.灯泡的种类：螺丝口卡口。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线。
灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电。
C.开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作。
开关不能控制，但不会烧干路上的保险丝。
二、测电笔：1.用途：用来辨别火线和零线。
2.构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。
3.使用方法：手接触笔尾金属体，笔尖金属体接触导线，观察氖管是否发光。
人教版九年级物理 全一册 第19章 第1节 家庭电路 同步练习 有答案
第1节家庭电路一选择题1．图中的家庭电路元件，连接顺序正确的是()2．如图所示是试电笔的结构示意图，其中由绝缘体构成的部分是()A．笔尾金属体B．塑料外壳C．电阻D．弹簧3．如图所示的家庭电路中，连接错误的元件是()A．开关B．两孔插座C．电灯D．三孔插座4．如图所示是家庭电路中的三孔插座和三脚插头示意图。
下列说法正确的是()A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地5．家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图所示)，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是()A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路6．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，则下列试验电路的连接符合要求的是()7．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。
若电路中只有一处故障，则()A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路二非选择题1．在家庭电路中，电能表、进户线、闸刀开关、保险盒的安装顺序是______、________、_________、________。
2．当火线与零线间电流______时，空气开关就会自动跳闸，作用和_________一样。
3．家庭电路的电压为______V。
家庭电路中有两根电线，有一条在户外就已经和大地相连，叫做______，另一条叫做______。
19.1+++家庭电路+课件+2024-2025学年人教版九年级全一册物理
图放大 返回目录
第6题
图还原 返回目录
第7题
7．下列关于家用插座(如图)的说法中，正确的是( A )
A．开关串联在干路中，指示灯与各组插孔并联在电路中 B．开关、指示灯和各组插孔并联在电路中 C．开关、指示灯和各组插孔串联在电路中 D．各组插孔串联在一起与指示灯并联在电路中
泡和“220 V 5 W”的 LED 灯都能正常发光，插座不受开关控制， 请将电路连接完整．
返回目录
第1
第10题 （2）小明说：“我发现 5 W 的 LED 灯和 40 W 灯泡正常工作时的亮度
相当，所以 5 W 的 LED 灯比 40 W 灯泡更省电．”小明说的“省 电”，完整的意思是： 由 W＝Pt 可知，在相同时间内 LED 灯消耗的电能小于 40 W 灯泡 消耗电能，所以 5 W 的 LED 灯比 40 W 灯泡更省电
下列分析正确的是( D )
A．空气开关①跳闸时，电路一定发生了断路 B．空调电流过大时，漏电保护器会迅速切断电流 C．漏电保护器切断电流时，空调和电灯不能工作 D．更换电灯的灯泡时，只需断开空气开关③即可
图放大 返回目录
第9题
图还原 返回目录
第10题 10．（1）如图所示，当开关闭合后，铭牌标识为“220 V 40 W”的灯
中．
乙 返回目录
第5题 （2）如答图所示
第 5 题答图
返回目录
第5题 （3）如图乙，在使用试电笔接触家庭电路火线时，人体和试电笔串联．为确
保人体在任何环境中都安全，试电笔内部电阻设计至少为 21400 Ω，则允
九年级物理全册19.1家庭电路课后习题新版新人教版(精品)
第1节家庭电路知能演练提升能力提升1.下列说法错误的是()A.两条进户线中有一条是火线,一条是零线B.零线在户外就已经和大地相连C.火线可以使试电笔发光D.用试电笔测火线时,手指千万不能碰到笔尾金属体2.如图所示,三孔插座的接法中正确的是()3.某家庭电路的部分组成如图所示,下列说法正确的是()A.图中三个插座是串联的B.控制灯泡的开关S要接在火线上C.三脚插头的用电器也可插入两孔插座D.闭合开关S时,灯泡不亮,一定是零线某处断路4.(2017·天津中考)在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置5.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障,电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0,当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光,由此可以确定()A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路6.下列关于生活用电常识的认识中,符合要求的是()A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电B.三脚插头的用电器也可插入两孔插座C.家庭电路中开关接在火线或零线上都可以D.输电线进户后应先接电能表7.(2017·湖南长沙中考)下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路8.小明家买了一台“220 V1 500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V6 A”字样的插座、标有“220 V10 A”字样的插头以及导线,组装了一个多孔的移动插座(如图所示)。
2020年人教版九年级物理全一册第19单元《19.1家庭电路》同步练习卷带答案
2020年人教版九年级物理全一册第19单元《19.1家庭电路》同步练习卷带答案一．家庭电路的组成（共3小题）1．关于家庭电路和安全用电，下列说法中正确的是（）A．家庭电路中各用电器都是并联的B．对人体安全的电压不高于220VC．空气开关自动断开，都是由于用电器总功率过大引起的D．可以将金属外壳用电器的三线插头改为两线插头接在两孔插座上使用2．关于家庭电路和安全用电，下列说法正确的是（）A．发现有人触电时，可以用干燥的竹竿或木棍将电线与人分开B．家庭电路中空气开关跳闸，是由于短路造成的C．使用三角插头的用电器时，可以不接地线D．家用电器都有开关，因此家庭电路中可以不安装空气开关或保险丝3．家庭电路中，电能表、总开关、保险盒按进户的连接顺序正确的是（）A．电能表﹣﹣保险盒﹣﹣总开关B．总开关﹣﹣电能表﹣﹣保险盒C．电能表﹣﹣总开关﹣﹣保险盒D．保险盒﹣﹣总开关﹣﹣电能表二．家庭电路的连接（共5小题）4．如图所示的家庭电路，连接方式正确的是（）A．B．C．D．5．关于家庭电路和安全用电，下列说法正确的是（）A．家庭电路中控制用电器的开关应该与用电器并联B．家庭电路中空气开关跳闸，可能是电路中用电器的总功率过大引起的C．更换电灯的时候可以不用断开开关D．家庭电路中保险丝断了可以用同样粗细的铜丝代替6．将图所示完好的接线板连入家庭电路中，闭合某插座控制开关S，其对应指示灯D发光。
再将台灯插头插入该插座，台灯与指示灯能同时发光。
则（）A．该接线板的内部连接线只有火线和零线两根导线B．图中B、C两孔间电压为220 VC．将试电笔插入图中A孔，试电笔氖管发光D．若图中指示灯D损坏，则台灯不亮7．图中，各元件在家庭电路中连接符合安全用电原则的是（）A．甲、乙B．甲、丁C．乙、丙D．丙、丁8．小明家的电路简化后如图所示，由该电路可知：（1）线是火线（选填“a”或“b”）；（2）三孔插座中上边的那个孔接。
（选填“地线”、“火线”或“零线”）三．家庭电路的故障分析（共6小题）9．关于家庭电路及安全用电，下列说法中正确的是（）A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B．电视机待机时不消耗电能C．空气开关跳闸一定是发生了短路现象D．插头中标着“E”的导线和用电器的金属外壳相连10．在正常使用的家庭电路中，空气开关突然“跳闸”。

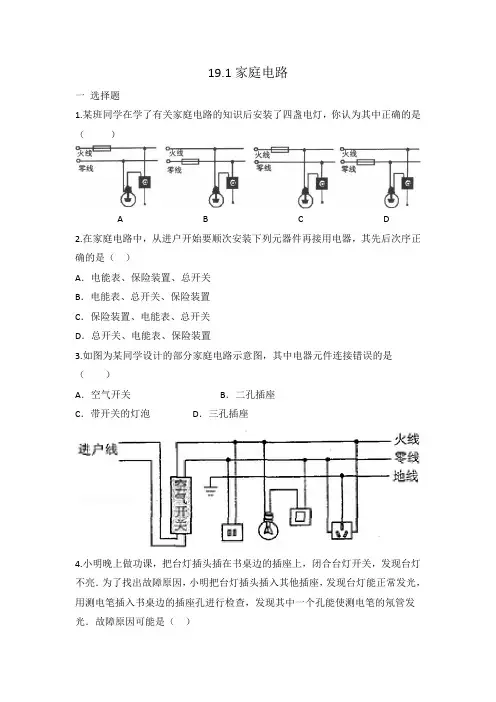

人教版九年级物理(全一册)19.1家庭电路 同步练习 有答案
19.1家庭电路一选择题1.某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（）A B C D2.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置3.如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（）A．空气开关B．二孔插座C．带开关的灯泡D．三孔插座4.小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开5.家庭电路中有时会出现这样的现象：原来各用电器都正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，其原因可能是（）A．这个插座的火线和零线原来就相接触形成了短路B．插头与这个插座接触不良形成了断路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸6.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路7.一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”．他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是（）A．“法师”有特异功能，确实不怕电B．“法师”的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了D．在人、灯交替过程中，助手将火线断开了二非选择题1、家庭电路的组成1).家庭电路由：_______ 、_____ 、___ 、_______ 、______、及导线组成。
九年级物理全册19.1家庭电路习题4新版新人教版
1第1节 家庭电路一、单选题1. 关于家庭电路及安全用电的理解,下列说法正确的是（ ）A. 电能表的转盘转得越快,说明用电器消耗的电能越多B. 控制家用电器的开关要与火线直接连接,若开关直接与零线连接则不能控制这条支路上的用电器C. 绝大部分的空气开关是利用了电流的磁效应,它在家庭电路中它可以防止触电D. 用电器的三脚插头中间标有“E”的插头连接的是用电器的金属外壳2. 关于家庭电路和安全用电,下列说法正确的是（ ）A. 家庭电路中,电能表是测量家用电器总功率的仪表B. 家庭电路中,开关与所控制的用电器必须要并联C. 用试电笔辨别火线、零线时,手指不要接触测电笔上的任何金属体D. 用电器的三脚插头中的中间插头连接的是用电器的金属外壳3. 下列生活中的数据符合实际情况的是（ ）A. 手电筒中的电流约为2AB. 四冲程汽油机的效率约为80%C. 家庭电路的电压为380VD. 三节干电池串联起来的电压对人体是安全的4. 如图所示是某家庭电路的一部分,下列说法正确的是（ ）A. 为了用电安全,应在甲处安装开关,乙处安装电灯B. 正常状况下,用试电笔接触A 点氖管不会发光C. 空调连入三孔插座后,它与家中其它用电器串联D. 若保险丝熔断,则说明电路一定存在短路5. 关于家庭电路和安全用电,下列说法正确的是（ ）A. 使用试电笔时,不能接触笔尾金属体B. 冰箱使用三脚插头,是为了防止电流过大引起火灾C. 站在地面上的人,因碰火线而触电时,漏电保护器会切断电路D. 用电器的开关发生短路时,会造成空气开关自动断开6. 如图所示是一款带有开关和指示灯的插线板.开关闭合后,指示灯发光,插板提供电压,开关断开时,指示灯不发光,插板不提供电压,指示灯和插座是并联的.下列说法正确的是（）A. 多个大功率用电器同时插在一个插线板时,会造成短路故障B. 插座上的开关和指示灯是并联的C. 插座指示灯坏掉后插座仍能使用D. 在使用测电笔检验插线板哪些孔接火线时,为了安全,不能用手指接触测电笔的笔尾金属体7. 下列对生活现象的解释正确的是（）A. 茶壶盖上有小孔是为了散热B. 护士用注射器向病人注射药液是利用了大气压强C. 电饭锅用三脚插头和三孔插座,是为了防止锅体外壳漏电造成触电事故D. 将台灯插入插座后家中保险丝烧断,故障是插座短路8. 某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关.对此电路,下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器,乙处应装开关C. 甲处应装开关,乙处应装用电器D. 当保险丝熔断后,可以用铜丝代替9. 我们的生活中离不开电,下列有关“电”和“安全用电”的说法正确的是（）A. 电路两端有电压,电路中就一定有电流B. 使用试电笔时,接触笔尾金属体,会发生触电事故C. 只有正电荷定向移动时才会形成电流D. 丝绸和玻璃棒摩擦时,玻璃棒失去了电子,而丝绸得到了电子10. 关于家庭电路,下列说法正确的是（）A. 家庭电路用直流电源供电B. 用湿布擦拭发光的台灯C. 家庭电路用电器之间是并联D. 开关应该串联接在零线上11. 小明家的家庭电路简化后如图所示,由该电路可知（）A. a是零线,b是火线B. 灯泡L与插座Q是串联电路C. 台灯插头插入插座Q后,空气开关立刻跳闸,是因为灯丝断路造成的D. c处断开,洗衣机插头插入插座P,洗衣机虽能工作,但有安全隐患二、多选题12. 如图所示,是有关家庭用电中的几个实例,其中,对图中实例的描述正确的是（）A. 甲图中测电笔的使用方法是错误的B. 乙图中电路的接法是错误的C. 丙图中有关家庭用电中电路的连接是错误的D. 丁图中用湿手接触台灯的做法是正确的13. 如图所示,关于家庭电路和安全用电,下列说法正确的是（）3A. 电冰箱接入三孔插座后,灯和电冰箱是串联的B. 电冰箱接入三孔插座后,能使电冰箱的金属外壳接地C. 闭合开关后,用试电笔接触A点时,氖管发光D. 若空气开关“跳闸”,一定是电路的总功率过大14. 关于家庭电路,下列说法中正确的是（）A. 在家庭电路中,同时工作的用电器总功率越大,总电阻越小B. 控制用电器的开关应该接在零线和用电器之间C. 如果家庭电路中不安装保险丝,那么发生短路时,会因为通过用电器的电流过大而烧毁用电器D. 使用测电笔时,手不要接触笔尖金属体,以免触电15. 随着人们生活水平的逐步提高,家用电器的不断增多.下列关于家庭电路的说法中,正确的是（）A. 灯与控制它的开关是串联的,与插座是并联的B. 使用测电笔时,不能用手接触到笔尾的金属体C. 电路中电流过大的原因之一是使用的电器总功率过大D. 增加大功率用电器时,只需换上足够粗的保险丝即可16. 如图为“儿童安全插座”,它具有保护门双层互锁功能,能有效防止触电事故的发生.下列相关说法正确的是（）A. “儿童安全插座”的开关接在火线上B. “儿童安全插座”的白色保护门属于导体C. 用测电笔笔尖插入E孔,正常情况下测电笔氖管会发光D. 若“儿童安全插座”发生短路,家庭电路中的其它用电器仍能正常工作三、填空题17. 我国家庭电路的电压是______V.家庭电路中的冰箱、电视机、电脑是______联的,电路中同时工作的用电器越多,干路中的电流越______.18. 在我国,家庭电路的电压是______V；有一串节日小彩灯是50只小灯泡串联组成,每只小灯泡两端的电压是______V.19. “珍爱生命,安全用电”,用电器在一段时间内消耗的电能可以用______计量出来；家庭电路中的空气开关“跳闸”后,受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；用______判断家庭电路里的火线和零线.20. 在家庭电路中,为了防止触电,必须把用电器的开关连接在______线上,使用测电笔辨别零线或火线时,如图所示的两种使用方法中,正确的是______图,测电笔______（能/不能）区分零线与接地线.21. 为了安全用电,在家庭电路中,必须把用电器的开关连接在______线上,洗衣机使用三脚插头的目的是______.22. 在我国家庭电路中每个用户之间的电路连接方式是______联；如果家里的用电器工作的越多,则总电阻越______．对人体安全的电压为______V．四、作图题23. 小彭同学发现,教室里的两盏日光灯,只需要一个开关就能控制且两灯工作时互不影响,请你帮她将图中的电路连接完整,使其符合安全用电原则.24. 如图所示的插座和电灯（带开关）是组成家庭电路的常用器件,请你用笔画线代替导线将器件分别正确连入电路中.五、简答题25. 小明家买了一台“220V1500W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220V6A”字样的多功能插座、标有“220V10A”字样的双脚插头以及导线,组装了一个多孔的移动插座.请问：（1）这台热水器与其他家用电器之间的连接方式是什么？（2）从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因：26. 外壳是金属的用电器的插头通常都用三脚插头,这是为什么？5第1节家庭电路【答案】1. D2. D3. D4. B5. C6. C7. C8. C9. D10. C11. D 12. AB 13. B 14. AD 15. AC16. AC17. 220 并大18. 220 4.419. 电能表断路试电笔20. 火甲不能21. 火使金属外壳接地,以防触电22. 并小不高于3623. 解：首先把两盏灯并联,火线过开关进入电灯,零线直接接入电灯,如图所示：故答案为：如上图.24. 解：首先辨别上面三根线地线、火线、零线.灯泡接法：火线进入开关,再进入灯泡顶端的金属点,零线直接接入灯泡的螺旋套,这样在断开开关能切断火线,接触灯泡不会发生触电事故.既能控制灯泡,又能更安全.三孔插座的接法：上孔接地线；左孔接零线；右孔接火线.如下图所示：25. 解：（1）为了与其它用电器相互不影响,热水器与其它用电器应并联连接. （2）热水器的额定电流I=6.8A,而多功能插座的额定电流为6A,即热水器的额定电流大于多功能插座的额定电流,会造成用电事故的,热水器是金属外壳,应通过三孔的插头接地线.故答案为：（1）并联；（2）①插座：允许通过的电流小于热水器正常工作时的电流；②插头：两脚插头没有接地线.26. 答：大功率或有金属外壳的家用电器,通常都要使用三脚插头,能使家用电器的金属外壳接地,当家用电器外壳因漏电而带电时,电流直接接入大地,避免发生触电事故.【解析】1.解：A、电能表的转盘转得越快,说明电流通过用电器做功越快,因电流做功的多少还与通电时间有关,所以,不能确定电流做功的多少（即不能确定用电器消耗电能的多少）,故A 错误；B、为保证用电的安全,控制家用电器的开关要与火线直接连接；若开关直接与零线连接,由于开关与用电器串联,开关可以控制这条支路上的用电器,但开关断开时,用电器仍然是带电的,故B错误；C、家庭电路中空气开关的作用是保护电路,当电路中发生短路或用电器总功率过大时（即电流过大时）,电磁铁会产生较强的磁性吸引衔铁,使开关断开,所以空气开关是利用电流的磁效应工作的；空气开关不能防止触电,故C错误；D、有金属外壳的用电器的三脚插头,较长的脚（标有“E”的插头）与该用电器的外壳相连,再通过三孔插座与地线相连,可防止因外壳漏电而触电,故D正确.故选：D.（1）电能表是测量家庭电路中一段时间消耗电能多少的工具,转盘转到快慢反应此时电流做功的快慢；（2）开关与用电器的连接方法：从火线先接入开关,再接入用电器,从用电器出来后回到零线；（3）空气开关中的电磁铁会产生较强的磁性吸引衔铁,使开关断开,切断电路起到保护电路的作用；7（4）金属外壳的用电器,外壳要保持良好接地.此题考查的是日常生活中的一些安全用电常识和电高峰时照明灯会变暗的原因.只要同学们牢记安全用电常识,并正确规范操作,就不会有危险发生.2.解：A、电能表是测量家庭电路中用电器消耗电能的仪表,故A错误；B、开关与被控制的用电器是串联的,这样开关才能控制用电器,故B错误；C、使用测电笔时,手不能接触笔尖金属体,手一定要接触笔尾金属体,故C错误；D、有金属外壳的用电器的三脚插头,较长的脚（标有“E”的插头）与该用电器的外壳相连,再通过三孔插座与地线相连,可防止因外壳漏电而触电,故D正确.故选：D.（1）电能表是测量家庭电路中用电器消耗电能的仪表；（2）开关与被控制的用电器是串联的；（3）正确使用测电笔时,手要接触笔尾金属体；（4）金属外壳的用电器,外壳要保持良好接地.本题考查安全用电的原则,同学们在平时学习中应多了解安全用电的常识.3.解：A、手电筒中的电流约为0.2A,故A错误.B、四冲程汽油机的效率约为30%左右,故B错误.C、家庭电路的电压为220V,故C错误.D、对人体的安全电压为不高于36V,三节干电池串联起来的电压是4.5V,所以对人体是安全的,故D正确.故选：D.首先要对选项中涉及的几个物体的质量有个初步的了解,对于选项中的单位,可根据需要进行相应的换算或转换,排除与生活实际相差较远的选项,找出符合生活实际的答案. 此题考查对生活中常见物体质量的估测,结合对生活的了解和对物理单位的认识,选出符合实际的选项即可.4.解：A、为了保证用电安全,开关应与被控制用电器串联且连接在火线和用电器之间；由图知,乙处先连接火线,则乙处应安装开关,甲处应安装电灯,故A错误；B、由图知,A点在零线上,正常状况下,用试电笔接触A点时氖管不发光,故B正确；C、家庭电路中各用电器间互不影响,空调连入三孔插座后与其它用电器是并联的,故C 错误；D、家庭电路中电流过大会使保险丝熔断,可能是电路出现短路,也可能是用电器的总功率过大造成的,故D错误.故选：B.（1）为了保证用电安全,开关应与被控制用电器串联且连接在火线和用电器之间；（2）火线和大地间的电压为220V,零线和大地间的电压为0V；试电笔接触火线时氖管发光,正常状况下接触零线时氖管不发光；（3）家庭电路中各用电器间是并联的；（4）家庭电路中电流过大的原因：短路或用电器总功率过大.本题考查了家庭电路的连接、家庭电路中电流过大的原因等知识点,注意家庭电路连接中要符合安全用电的要求.5.解：A、使用试电笔时,手应接触笔尾的金属体,这样才能正确辨别火线和零线,故A错误；B、冰箱使用三脚插头,是为了将冰箱的金属外壳接地,防止因外壳漏电而发生触电事故,故B错误；C、站在地上的人接触三孔插座里的火线发生触电时,一部分电流会流向大地,不流回零线,此时漏电保护器自动切断电路,故C正确；D、用电器的开关发生短路时,开关闭合,用电器正常工作,不会造成空气开关自动断开,故D错误.故选：C.（1）使用试电笔时,手应接触笔尾的金属体,笔尖接触电线；（2）冰箱使用三脚插头,是为了将冰箱的金属外壳接地；（3）漏电保护器只有在电路发生漏电或有人触电时才会切断电源；（4）用电器的开关发生短路时,相当于开关闭合.本题考查的是日常生活中的一些安全用电常识.只要同学们牢记安全用电常识,并正确规范操作,就不会有危险发生.6.解：A、若多个大功率用电器同时使用一个插座,会使总电流过大而烧坏插座,所以多个大功率用电器不能同时使用一个插座,故A错误；B、插座上的开关串联在干路上,控制插座内所有电路,因此,不能说开关和指示灯是并联的,故B错误；C、插座指示灯与插孔之间是并联的,互不影响,所以插座指示灯坏掉后插座仍能使用,故C正确；D、使用测电笔辨别火线和零线时,用手接触笔尾金属体,笔尖接触电线,氖管发光,表明检测的是火线,故D错误.故选：C.（1）家庭电路电压不变,使用多个大功率用电器时总功率过大,会使总电流过大,烧坏插座；（2）开关与指示灯是串联的；（3）插座指示灯与插孔之间是并联的；（4）测电笔是用来辨别火线和零线的.使用测电笔辨别时,用手触及笔尾的金属部分,笔尖接触电线,若氖管发光则为火线,否则为零线.本题考查的是插座的构造与工作方式；日常生活中的一些安全用电常识,并正确规范操作,就不会有危险发生.7.解：A、壶盖上留有一个小孔,作用是使壶内与壶外的大气相通,为了让壶内的液面总与壶嘴处的液面相平.故A错误；B、用注射器将药液注入病人体内,是利用了手的推力,没有利用大气压的作用,故B错误；C、电饭锅用三脚插头和三孔插座,是为了防止锅体外壳漏电造成触电事故.故C正确；D、将台灯插入插座后家中保险丝烧断,说明插头短路.故D错误.故选：C.（1）茶壶盖上的小孔能保证与大气相通,形成壶体上端（壶嘴、壶体）开口、下端连通,形成连通器.（2）注射器吸药液时利用了大气压,但将药液注入人体时是借助了手的推力.（3）大功率用电器和有金属外壳的用电器必须用三孔插座．（4）台灯功率不大,接入电路,保险丝熔断,原因是发生了短路.其中,将插头插入插座,保险丝烧断,说明插头短路.此题考查大气压的综合应用、安全用电原则和插座的构造与工作方式,属于力学和电学9综合题,但总体难度不大,掌握基础知识即可正确解题.8.解：A、为了安全,保险丝应接在火线上,当保险丝烧断时,用电器与火线断开,故A错误；BC、按照安全用电的要求,开关应接在火线和用电器之间,所以甲处应安装开关,乙处安装用电器,故C正确,B错误；D、保险丝是用熔点低的材料制成的,当电路中电流超过保险丝的熔断电流时,保险丝就会熔断,而铜的熔点高,不能及时熔断,所以不可以用铜丝代替保险丝,故D错误；故选：C.（1）家庭电路中,为了安全,保险丝要接在火线上,开关也应接在火线上；（2）在电路中,绝对不能用铜丝或铁丝代替保险丝.家庭电路与中学生日常生活联系最密切,在学习时注意理论联系实际,学以致用.9.解：A、电路两端有电压,如果电路不闭合,则电路中没有电流,故A错误；B、使用试电笔时,手指应接触笔尾金属体,因为试电笔中有高值电阻起保护作用,所以不会发生触电事故,故B错误；C、导体中的正、负电荷同时定向移动可以形成电流,正、负电荷单独定向移动也可以形成电流,故C错误；D、玻璃棒和丝绸摩擦,玻璃棒因失去电子而带正电；丝绸因得到多余电子带等量的负电,故D正确.故选：D.（1）根据形成电流的条件：一是有电源,二是电路闭合.（2）测电笔的正确使用方法,手一定接触笔尾金属体,一定不要接触笔尖金属体. （3）电荷的定向移动形成电流；形成电流的可以是正电荷也可以是负电荷,也可以是正负电荷的同时定向移动.（4）两个相互摩擦的物体,夺电子本领强的夺得电子,因多余电子带负电,夺电子本领弱的失去电子,因缺少电子带正电.本题考查了形成电流的条件、测电笔的使用方法、电流的形成和摩擦起电的实质,基础题,正确理解相关知识是解题的关键.10.解：A、家庭电路中用的是交流电,像干电池、蓄电池提供的才是直流电,故A错误；B、湿布是导体,用湿布擦拭发光的台灯,容易发生触电事故,故B错误；C、家庭电路中用电器工作时,互不影响,属于并联连接,故C正确；D、为了安全,开关要接在火线和所控制的用电器之间,故D错误.故选：C.（1）家庭电路中用的是交流电,频率为50Hz；（2）生活用水是导体,湿布中有水,湿布也是导体；（3）家庭电路中用电器工作时,互不影响,属于并联连接；（4）开关若串联接在零线上,开关断开时,灯上还有电,人们会以为灯上没有电,而发生触电事故.本题考查了家庭电路的连接方式、交流电的特点、开关与所控制用电器的连接方式和一些安全用电知识,属于基础题目.11.解：A、据题意和图中的标注可知,用电器的开关应该接在火线上,所以和开关相连的那根线是火线,即a 线是火线,b 线是零线,故A错误；B、灯泡L与插座Q是互不影响的,所以是并联的关系,故B错误；C、电路跳闸可能是电路总功率过大引起的,也可能是发生了短路,不可能是灯丝断路造成的,故C错误；D、若c处断开（即三孔插座没有接地）,洗衣机插头插入插座,洗衣机仍然能工作,但外壳不能接地,当外壳漏电时,人接触金属外壳,会有电流流过人体,会发生触电事故,即有安全隐患,故D正确.故选：D.（1）根据图示可判断火线与零线；（2）家庭电路中各个用电器是互不影响的,所以是并联的关系；（3）在家庭电路中,电流过大的原因：一是电路总功率过大,二是发生了短路；（4）金属外壳的用电器使用三孔插座时,把金属外壳接地,即使金属外壳的用电器漏电,人体被接地的导线短路,不会对人体造成伤害.本题考查了家庭电路中对空气开关、电路连接、家庭电路电流过大原因及地线的作用等的认识和理解,家庭电路的连接一切都要以安全为前题.12.解：A、此题中,手碰到了笔尖,会使得人触电,故A说法正确；B、理论上说：火线是有电的,所以从安全用电的角度分析,保险丝应该接在火线上,故B 说法正确；C、据图可以看出,灯泡的开关接在了火线和用电器之间,其两孔插座的接法也是正确的,故C说法错误；D、水是导体,所以湿手接触台灯的做法是很危险的,故D说法错误；故选：AB.（1）使用测电笔时,手应该接触笔尾的金属体,不能碰笔尖；（2）为了安全,保险丝应该接在火线上；（3）在连接灯泡时,从安全用电的角度分析,开关应该接在火线和用电器之间；（4）水是导体,所以湿手接触台灯的做法是很危险的.该题考查了生活中安全用电的常识,是一道基础题.13.解：A、电冰箱接入三孔插座后,电灯与电冰箱在工作时互不影响,则它们是并联的,故A错误；B、电冰箱接入三孔插座后,能使电冰箱的金属外壳接地,防止由于冰箱的外壳带电而使人发生触电事故,故B正确；C、闭合开关后,A点与零线连接,由于人体电阻大,故所以试电笔接触A点,氖管不发光；故C正确；D、空气开关跳闸,可能是由于短路造成的,也可能是由于电路的总功率过大造成的,故D 错误；故选：B.（1）若各用电器在工作过程中互不影响,则各用电器是并联的；（2）为保证用电安全,有金属外壳的用电器,其外壳要保持良好接地；（3）测电笔是辨别火线和零线的工具,当测电笔的笔尖接触零线和地线时,氖管不会发光；若笔尖接触火线时,氖管会发光.（4）空气开关自动跳闸的原因是电流过大,引起家庭电路中电流过大的原因有两个：短路或总功率过大.家庭电路与中学生的日常生活联系密切,在学习时注意理论联系实际,学以致用；知道并理解家庭电路的组成是解答该题的基础.14.解：11A、家庭电路中同时工作的用电器总功率越大,电源电压一定,由P=可知电路总电阻越小,故A正确；B、控制用电器的开关应该接在火线和用电器之间,这样在开关断开时,用电器不带电,不会造成触电事故,故B错误；C、家庭电路中各用电器之间是并联关系,如果家庭电路中不安装保险丝,当发生短路时,没有电流通过用电器,不会烧毁用电器,而是烧坏供电线路,故C错误；D、测电笔可以辨别家庭电路中的火线和零线,手接触笔尾金属体,手不要接触笔尖金属体,故D正确.故选：AD.（1）家庭电路中,各用电器是并联的,同时工作的用电器总功率越大,电源电压一定,利用P=分析电路中电阻变化.（2）开关控制用电器或插座时,开关和用电器是串联的,且开关应接在火线和用电器之间.（3）家庭电路中,各用电器之间、用电器和插座之间都是并联的.（4）测电笔是用来辨别家庭电路中的火线和零线的.使用试电笔时,手接触笔尾金属体,笔尖接触被检测部分,氖管发光说明接触的是火线或与火线连通的部分.本题考查了学生对安全用电知识的了解与掌握,平时学习时多了解、多积累,加强安全意识,不能违反.15.解：A、灯与控制它的开关是串联的,家庭电路中用电器间互不影响,插座是用来接用电器的,所以灯与插座是并联的.故A正确；B、使用测电笔时,必须用手接触到笔尾的金属体,故B错误.C、由功率公式P=UI知,电路中电流过大的原因之一是使用的电器总功率过大,故C正确.D、增加大功率用电器的时候,不但要换上足够粗的保险丝,还要考虑输电线是否需要更换横截面积大的导线以及电能表允许通过的最大电流等,故D错误.故选：AC.（1）开关与被控制的用电器应串联,用电器之间应并联；（2）使用测电笔时,必须用手接触到笔尾的金属体,而不能接触笔尖金属体；（3）电路中电流过大的原因；用电器总功率过大或发了短路；（4）增加大功率用电器时,应考虑电能表,导线,保险丝等因素.本题考查对家庭电路的连接、测电笔的正确使用方法、电路中电流过大的原因等的考查.家庭电路与每个人息息相关,我们要掌握一些基本的用电常识.16.解：A、为了用电的安全,开关应控制火线,故A正确；B、白色保护门是由橡胶制成的,属于绝缘体,故B错误；C、左零,右火,上接地,E孔接火线,所以用测电笔笔尖插入E孔,正常情况下测电笔氖管会发光,故C正确；D、若“儿童安全插座”发生短路,则电源短路,家庭电路中的其它用电器不能正常工作,故D错误.故选：AC.（1）开关应控制火线；（2）根据保护门的性质分析；（3）测电笔的作用,是来辨别火线和零线的,若测电笔与火线相连,则氖管发光；。
九年级物理全册 19.1 家庭电路习题精选 (新版)新人教版
19.1 家庭电路课前预习1.家庭电路的电压是__________ V ，家庭电路的组成包括进户线（火线和零线）、__________、__________、__________、插座、开关、电灯和其他用电器等。
其中保险装置（熔丝）要 联接在干路上，控制灯泡的开关要与灯泡 联，各个用电器之间一般要 联在电路中。
2.用____________判断火线和零线，正确使用时，手接触笔尾的 ，笔尖接触电线，如果氖管发光表明接触的是__________。
3.为了安全起见，控制电灯的开关往往要接在灯与 线之间；接大功率用电器的插座往往在通 线上接一根保险丝。
4.当用电器的三脚插头插在三孔插座里时，除把用电部分接入电路外，还应把用电器的__________ 与__________连接起来。
这样一来，一旦用电器的金属外壳漏电，电流就会流入 ，不致于对人体造成伤害。
5.漏电保护器的作用：如果站在地上的人不小心接触 线，电流经过人体流入了大地，这时总开关上的“漏电保护器”就要起保护作用了，它会迅速 电路，对人体起到保护作用。
随堂练习1．如图1所示的电热水壶，工作时将电能转化为 能；为防止通电时所引起触电伤害事故的发生，电热水壶应使用 插头（填“两脚”或“三脚”）。
2．如图2所示，电路中打×处表示断路之处，若开关闭合后，用验电笔测试电路中A 、B 、C 点，则不能使验电笔氖灯发亮的点是 。
3.对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（ ）A.开亮的灯越多，总电阻越大，总功率越大B.开亮的灯越多，总电阻越小，总功率越小C.开亮的灯越少，总电阻越大，总功率越小D.开亮的灯越少，总电阻越小，总功率越大 4.关于照明电路的安装，下列做法错误的是（ ） A.所有的电灯及其他用电器和插座均并联 B.保险盒应装在总开关的前面C.各个灯头的控制开关应和灯串联，并连在火线上D.火线接在灯口内中央金属片上，零线接灯口内螺旋套 5.如图3所示是正确连接的家庭电路的一部分，根据电路图可判断：a 导线是__________线，判断的依据是__________ 。
2024-2025学年九年级全一册(人教版)19.1家庭电路(专题训练)【五大题型】(原卷版)
19.1 家庭电路（专题训练）【五大题型】【题型1 家庭电路的组成与连接】 (1)【题型2 测电笔的使用】 (4)【题型3 插座的构造与工作方式】 (6)【题型4 火线与零线】 (7)【题型5 家庭电路的故障分析】 (8)【题型1 家庭电路的组成与连接】1．（2023•长沙）某家庭电路的连接如图所示，下列说法正确的是（）A．a点所在的电源线是零线B．空气开关只能安装在b点处C．c点所在的导线与大地相连D．L1和L2是串联的2．（2023•凌海市三模）如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二孔插座C．带开关的灯泡和三孔插座D．闸刀开关和三孔插座3．（2023•安徽三模）关于物理知识，下列判断正确的是（）A．甲图中抽油烟机是利用“流体在流速越快的地方压强越大”的原理工作的B．乙图中将锤柄撞击板凳可以使锤头装牢，利用了锤头的惯性C．丙图中螺口节能灯的1接在零线上D．丁图中，若用超导材料代替电饭锅发热盘效果更好4．（2023•泗水县四模）楼道里，夜间楼道灯一直亮着会造成浪费。
其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。
请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
图中，楼道电路连接符合上述设计及安全用电要求的是（）A．B．C．D．5．（2023•高州市二模）家庭电路中电视机和电灯的连接方式是（选填“串联”或“并联”）的，控制电灯的开关应接在（选填“零”或“火”）线上，1度电可供“220V 40W”的灯泡正常工作h。
6．（2023•佛冈县一模）如图所示的家庭电路，三孔插座连接正确，用试电笔接触a孔中的金属片，氖管（选填“会”或“不会”）发光，开关应该接在（选填“①”或“②”）位置。
九年级物理全册19.1家庭电路练习(含解析)(新版)新人教版
------------------------- 天才是百分之一的灵感加百分之九十九的勤劳------------------------------《家庭电路》同步练习一、单项选择题1.小明把台灯插入插座，闭合开关，家里的总控制开关马上跳闸，请剖析造成这类现象的原由是（）A. 插头短路B. 灯丝断路C. 灯头内短路D. 灯头内断路2. 如下图是家庭电路中的三孔插座和三脚插头表示图．以下说法正确的选项是（）A.三脚插头的三个脚同样长B.插孔 E 是用来接零线的C.插孔 L 是用来接零线的D.标有“ E”的插脚能保证插入插座时，保证用电器外壳先接地3. 在家庭电路中，从进户开始要按序安装以下元器件再接用电器，其先后序次正确的选项是（）A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置4. 对家庭电路的安装过程，以下要求正确的选项是（）A.依据进户线→电能表→总开关→熔断器→用电器次序安装B.控制各灯具的开关都应装在零线上C.所有家用电器和插座都要串连，而且用电器与控制它的开关也要串连D.三孔插座有时不需要接地5.如下图，闭合开关 S 后，发现灯 L 不亮，检查保险装置工作正常．小明同学用测电笔测试灯头的两根电线C、D，发现两处都能使测电笔氖管发光，再用测电笔测试火线A 和零线 B 时，氖管在测 A 处时发光，而在测试 B 处时不发光，那么能够判定故障原由是（）A. 火线和零线短路B. 灯泡 L 断路C. 灯泡 L 短路D. 电线 BD段有断点6.学了电学知识后，大伟将家里照明电灯的开关断开，从开关内引出两根电线接在一个插座上，而后将录音机的插头插入插座．此时录音机（）A. 有电流经过，不可以正常工作B. 有电流经过，能正常工作C. 没有电流经过，不可以工作D. 有时能正常工作，有时不可以正常工作金戈铁制卷7. 以下现象不会惹起保险丝熔断的是（A. 插座中的两个线头相碰C. 电路中同时增添几个大功率的用电器）B. 开关中的两个线头相碰D. 灯头里的两个线头相碰8.三孔插座上边有一个插孔是和插头上标有E 的导线接通的（如图），则以下说法正确的选项是（）A.E 是和用电器的金属外壳相连的B. 电路中 E 应和室外零线相连C. 假如和 E 相连的导线断开，用此插座的洗衣机马达便不可以转动D. 用测试电笔笔尖插入 E 孔，正常状况下测电笔氖管会发光二、多项选择题9. 家庭电路中有时会出现这样的现象，本来各用电器都在正常工作，当把电电扇的插头插入插座时，家里所有的用电器都停止了工作，其原由可能是（）A.这个插座的火线和零线本来就相接触形成了短路B.插头与这个插座接触不良形成了断路C.插头插入这个插座时，致使火线和零线相接触形成了短路D.同时工作的用电器过多，致使干路电流过大，保险开关跳闸10.如图是一条刚装好的家庭电路，在未装保险丝以前，先把灯泡 L 接在装保险盒的两个接线柱上，当只闭合 S1时，L 正常发光；当只闭合 S2时， L 和 L1发光都偏暗；则以下判断正确的选项是（三只灯泡的额定电压均为220V）（）A. 灯泡L1所在支路正常B. 灯泡L1所在支路短路C. 灯泡L2所在支路短路D.灯泡L2所在支路正常11. 对于试电笔的使用．如下图的四种方法中，正确的持笔方法是（）A. B. C. D.12. 某家庭电路如下图，下边说法中错误的选项是（）A. 灯泡和开关是串连的B. 调光台灯里的灯泡和变阻器是串连的C. 灯泡和电视机是串连的D. 家里的这串装修小彩灯之间是并联的13.某家庭电路中安装有“ 220V 10A”的空气开关（未画出），如图是电路中的四种情况，开关所有闭合后，不会惹起空气开关“跳闸”的是（）A. B. C. D.三、填空题14.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不可以供给工作电压；而在开封闭合时指示灯发光，插孔能够供给电压．依据上述现象可知指示灯和开关是______ 的（选填“串连”或“并联”）．使用三角插头和三孔插座，目的是将用电器的金属外壳与______相连，防备触电．15.如下图，图甲试电笔的笔尖A 应当是______ （选填“导体或”“绝缘体”）．在图乙和图丙中，正确使用试电笔的是图______ ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明零线在插座 ______ 孔．16.为检查照明电路，电工常常采纳的方法是：取下保险丝，将额定电压为 220V 的“校验灯” L0接在保险丝的两只接线柱上，如图所示．在检查灯 L1所在支路以前，先断开所有开关，再闭合开关 S1，若“校验灯” L0恰能正常发光，说明该支路 ______ （选填“短路”或“断路” ）．人教版物理九年级第十九章第1 节《家庭电路》同步练习答案和分析【答案】14.串连；大地金戈铁制卷15.导体；丙；左16.短路【分析】1.解： AC、在台灯插头插入插座，闭合开关后，家里的总控制开关跳闸，该现象说明不是插头短路，是灯头内短路造成的，故 A 错误， C正确；BD、因为台灯和其余用电器并联，灯泡的灯丝断路或灯头内断路，只好使本支路没有电流，台灯不亮，不可以惹发迹里的总控制开关跳闸，故BD错误．应选 C．家庭电路中的保险丝熔断的原由有两个：一是用电器的总功率过大；二是发生短路．由生活知识可知，台灯的功率一般较小，所以造成家里的总控制开关跳闸原由不会是因台灯的功率过大，这两种状况都是因为发生短路造成的．本题考察对家庭电路故障的剖析判断能力．解题的重点是要理解家庭电路中跳闸是电流过大造成的，可能是电路的总功率过大，也可能是发生了短路．2.解： A、三脚插头最上边的那个脚是因为接地的，所以比其余的两个要长，即使于及早接地，使用时更加安全，故A 错误；BC、据其使用可知， E 是解地线的， L 是解火线的，N 是接零线的，故BC错误；D，据 A 可知，标有“ E”的插脚能保证插入插座时，保证用电器外壳先接地，故D正确；应选 D．三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连．本题考察了三孔插座的解法和正确使用，是一道基础题目．3.解：电能表的丈量整个家庭耗费电能的多少，必定安装在最前方．总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后边．电路中电流过大会熔断保险丝，为了改换保险丝比较方便，保险盒安装在总开关的后边．故 B 正确．应选 B．电能表是丈量家庭耗费电能多少的仪表，也防备一些人偷电，必定安装在家庭电路的最前端，而且在总开关的前方．检修电路时要断开开关，在电能表的后边要接入总开关．保险丝能在电路电流过大时，能自动切断电源．为了方便改换保险丝，保险盒必定要安装在总开关的后边．掌握家庭电路的各元件的作用和安装地点，使各元件正常使用，而且保证使用的安全性．4.解：A、依据家庭电路的构成可知，家庭电路的连结要依据进户线→电能表→总开关一熔断器一用电器的安装次序，故 A 正确；B、为了安全，控制用电器的开关都应当连结在火线和用电器之间，故 B 错误；C、插座也是接用电器的，用家庭电路各用电器间互不扰乱，所以电器和各插座之间应该是并联，用电器和它的开关也应当是串连，故 C 错误；D、三孔插座的接法：左零右火，中间接地，三孔插座的接地线要保证优秀接地，以防外壳带电，危及人身安全．故D错误．应选 A．（1）家庭电路的构成，必定要注意进户线、电能表、总开关、保险丝的次序不可以颠倒．（2）家庭电路中，开关控制用电器时，开关和用电器串连．（3）家庭电路中，各用电器之间、用电器与插座之间、插座与插座之间均为并联连结．（4）三孔插座的接法：左零右火，中间接地．家庭电路中掌握家庭电路的构成、家庭电路的连结方式以及开关与用电器的连结方式、插座的接法等，都要掌握，这些都是比较简单的问题5.解：如图，闭合开关后，发现电灯L 不亮用测电笔测试时，发此刻A、C、D 三处时，氖管都发光，说明A、C、D 都与火线连通，在 B 处时，氛管不发光，说明 B 处不与火线连通，则故障可能是BD之间发生了断路．应选 D．在正常状况下，开封闭合后，A、 C 与火线相通，用测电笔时，应都亮，B、D 与零线相通，用测电笔测时，应都不亮，但 D 点也亮了，说明 B 与 D 之间开路．本题考察了学生利用测电笔排查家庭故障的能力，对测电笔要会安全的使用，学会判断故障所在．6.解：开关与电灯是串连的，当从开关内引出两根电线接在一个插座上，而后将录音机的插头插入插座．此时录音机获得的电压小于正常的工作电压，固然有电流经过，但不可以正常工作．应选 A．插座与电灯应当并联连结才能获得正常的电压，插座上的用电器才能正常工作．本题考察了在家庭电路中，电灯与插座的关系应当是并联的．家用电器的工作电压是220V，要正常工作，都应当并联到干路上．7.解： A、插座中的两个线头相碰，是火线和零线直接连结，会造成电源短路，会惹起保险丝熔断，故 A 不合题意；金戈铁制卷B、开关中的两个线头相碰，相当于开封闭合，电路中的用电器正常工作，不会造成电流过大，保险丝不会熔断，故 B 切合题意；C、电路中同时增添几个大功率的用电器，会造成总功率过大，会惹起电流过大，会引起保险丝熔断，故 C 不合题意；D、灯头里的两个线头相碰，会造成电源短路，致使电流过大，会惹起保险丝熔断，故D不合题意．应选B．家庭电路的电流过大，会惹发迹庭电路中保险丝熔断，其原由：短路或总功率过大．本题考察电路电流过大的原由，要详细状况详细剖析，属于基础知识，但简单犯错．8.解：AB、 E孔是与大地相连的，为了用电安全，在家庭电路中，利用三孔插座将用电器的金属外壳与大地相连，所以 A 正确， B错误．C、假如和 E 相连的导线断开，但洗衣机与火线、零线的连线仍是完满的，不过失掉了安全性．所以C错误．D、E 孔是与大地相连的，它与大地之间没有电压，所以测电笔的氖管不会发光．所以 D 错误．应选 A．要掌握家庭电路中的安全用电知识，掌握三孔插座（或三脚插头）的作用，此中两个孔分别接火线和零线，另一个孔将用电器的外壳与大地相连．要掌握测电笔的作用，是来鉴别火线和零线的，若测电笔与火线相连，则氖管发光．本题考察了学生对三孔插座的作用的掌握，此中三孔插座就是将用电器的外壳与大地相连，防止发生触电事故．同时考察了测电笔的使用．9.解： A、假如插座处本来有短路，则在没有插下手机充电器以前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A 不正确；B、假如用电器的插头与插座断路状态，则用电器不工作，不会影响室内其余用电器，所以选项 B 不正确；C、假如插头插入这个插座时，致使火线和零线相接触形成了短路，室内所有的用电器所有停止了工作，若不实时断电会发生火灾，所以选项C正确；D、同时工作的用电器过多，致使干路电流过大、保险开关跳闸，所以选项 D 正确．应选： CD．室内用电器所有停止工作，表示干路上的保险丝被熔断了，保险丝被熔断是因为电路中的电流过大．而产生电流过大的原由有两个：一是用电器的总功率过大，另一个是发生短路．由生活知识可知，手机充电器的功率比较小，所以造成保险丝熔断的原由不会是因干路的总功率过大．由手机充电器插头插入插座，室内用电器所有停止工作可知，是手机充电器的两个接头短路了．本题考察对家庭电路故障的剖析判断能力，要联合家庭电路的特色娴熟掌握．10.解：AB、当只闭合S1时， L 正常发光，说明该支路存在短路，故 A 错误， B 正确；CD、当只闭合S2时， L 和 L1都偏暗， L1所在支路正常，故 C 错误， D正确．应选 BD．额定电压220V 的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串连入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（偏暗）说明该支路工作正常，“校验灯”不发光说明该支路断路．本题考察了用校验灯检修家庭电路的故障．依据校验灯的三种发光状况得出电路能否存在故障．11.解： AC、图中手没有接触笔尾金属体，笔尖不论接触火线仍是零线氖管都不发光，操作错误．BD、图中手接触笔尾金属体，若笔尖接触火线和零线，氖管发光的是火线，氖管不发光的是零线，使用方法正确．应选 BD．正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．掌握试电笔的构造、检测火线和零线的原理、正确使用方法等等．12.解： A、灯泡的开关控制灯泡，所以开关和灯泡是串连的，故A 正确；B、调光台灯里的灯泡和变阻器是串连的，故 B 正确；C、灯泡和电视互不影响，所以是并的关系，故 C 错误；D、家里的这串装修小彩灯之间是串连的，故D错误；应选 CD．（1）灯泡的开关控制灯泡，所以开关和灯泡是串连的；（2）滑动变阻器和所控制的用电器是串连的；（3）灯泡和电视互不影响，所以是并的关系；（4）家里的这串装修小彩灯之间是串连的；本题考察了串并联电路的判断、开关的作用等知识点，是一道综合题．13.解： A、如图的电路中有大功率用电器，且用电器许多，开封闭合简单造成总功率金戈铁制卷过大，惹起空气开关“跳闸”，不切合题意；B、图中闭合开关后，电路发生短路，会造成电流短路，惹起空气开关“跳闸”，不切合题意；C、图中闭合开关后，电路正常工作，不会造成电流过大，不会惹起空气开关“跳闸”，切合题意；D、图中闭合开关后，此中一只灯泡被短路，但另一只灯泡还能工作，电源不会短路，不会惹起空气开关“跳闸”，切合题意．应选 CD．空气开关自动跳闸的原由是电流过大，惹发迹庭电路中电流过大的原由有两个，短路或总功率过大．依据给出状况中的现象，进行判断．本题考察学生对家庭电路中电流过大原由的掌握状况，需要从详细问题下手，剖析能否会出现短路问题或用电器总功率过大．14.解：（1）指示灯在开关断开时不发光，插孔不可以供给工作电压；而在开封闭合时指示灯发光，插孔能够供给电压；说明开关与指示灯是串连的，假如并联会造成电源短路；（2）使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳经过三孔插座与大地相连通，假如金属外壳漏电，地线将人体短路，防备人触电．故答案为：串连；大地．（ 1）依据供给的现象说明开关同时控制指示灯和插座，指示灯和插座之间可能是串连，也可能是并联；指示灯破坏，开封闭合时插孔也能正常通电，说明指示灯和插座之间是并联；在判断指示灯与开关的连结方式；（2）三孔插座中间多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳经过三孔插座与大地相连通，假如金属外壳漏电，地线将人体短路，防备人触电．本题考察了电路连结方式确实定和使用三孔插座的目的，回答第一问简单，但解说起来复杂，利用好串并联电路的特色是重点．15.解：测电笔的用途：鉴别火线和零线．简单导电的物体是导体，不简单导电的物体是绝缘体．笔尖属于导体．测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线，氖管发光表示接触的是火线，不发光是零线．在图乙和图丙中，正确使用试电笔的是图丙，当用它插入右孔时氖管发光，则说明火线在插座右孔，零线在插座左九年级物理全册19.1家庭电路练习(含解析)(新版)新人教版-------------------------天才是百分之一的灵感加百分之九十九的勤劳------------------------------孔．故答案为：导体；丙；左．抓住测电笔的用途．导体和绝缘体．简单导电的物体是导体，不简单导电的物体是绝缘体；测电笔的使用方法．使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线．使用测电笔鉴别火线与零线时，测电笔发光的是火线，不发光的是零线．本题考察了测电笔用途、使用方法，平常必定要掌握测电笔的正确操作方法，不然可能会出现危险．16.解：当校验灯能正常发光，说明校验灯获得了 220V 的电压，该支路是发生了短路．故本题答案为：短路．将额定电压 220V 的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串连入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（暗红色）说明该支路工作正常，“校验灯”不发光说明该支路断路．本题考察了用校验灯检修家庭电路的故障．依据校验灯的三种状态能够迅速得出电路能否存在故障．金戈铁制卷11 / 11。
