金属学与热处理课后习题答案第七章
(完整word版)金属学与热处理(哈尔滨工业大学_第二版)课后习题答案
第一章1•作图表示出立方晶系（1 2 3）、（0 -1-2）、（4 2 1）等晶面和［-1 02］、3•某晶体的原子位于正方晶格的节点上，其晶格常数今有一晶面在X、Y、Z坐标轴上的截距分别是5个原子间距，2个原子间距和3个原子间距，求该晶面的晶面参数。
解：设X方向的截距为5a, Y方向的截距为2a,则Z方向截距为3c=3X2a/3=2a,取截距的倒数，分别为1/5a，1/2a, 1/2a化为最小简单整数分别为2,5,5故该晶面的晶面指数为（2 5 5）4体心立方晶格的晶格常数为a，试求出（1 0 0）、（1 1 0）、（1 1 1）晶面的晶面间距，并指出面间距最大的晶面解：（1 0 0）面间距为a/2, （1 1 0）面间距为"2a/2, （1 1 1）面间距为"3a/3三个晶面晶面中面间距最大的晶面为（1 1 0）7证明理想密排六方晶胞中的轴比c/a=1.633证明：理想密排六方晶格配位数为12,即晶胞上底面中心原子与其下面的3个位于晶胞内的原子相切，成正四面体，如图所示贝卩OD=c/2，AB=BC=CA=CD=a因厶ABC是等边三角形，所以有OC=2/3CE由于(BC)2=(CE)2+(BE)2有(CD)2=(OC)2+(1/2C)2，即I /T J(CU)(c)2- '3 2因此c/a=V8/3=1.6338•试证明面心立方晶格的八面体间隙半径为r=0.414R解：面心立方八面体间隙半径r=a/2-v2a/4=0.146a面心立方原子半径R二辺a/4，贝卩a=4R/\2，代入上式有R=0.146X4R/ V2=0.414R9. a ）设有一刚球模型，球的直径不变，当由面心立方晶格转变为体心立方晶格时，试计算其体积膨胀。
b）经X射线测定，在912C时丫-Fe的晶格常数为0.3633nm, a -Fe的晶格常数为0.2892nm,当由丫-Fe转化为a -Fe时，求其体积膨胀，并与a）比较，说明其差别的原因。
金属材料与热处理课后习题答案
A、收缩B、膨胀C、不变
四、名词解释
1、晶格与晶包
2、晶粒与晶界
3、单晶体与多晶体
五、简述
1、生产中细化晶粒的常用方法有哪几种？为什么要细化晶粒？
2、如果其他条件相同，试比较下列铸造条件下铸铁晶粒的大小。
（1）金属模浇注与砂型浇注
（2）铸成薄件与铸成厚件
3、金属化合物一般具有复杂的晶体结构。（）
4、碳在γ—Fe中的溶解度比在α—Fe中的溶解度小。（）
5、奥氏体的强度、硬度不高，但具有良好的塑性。（）
6、渗碳体是铁与碳的混合物。（）
7、过共晶白口铸铁的室温组织是低温莱氏体加一次渗碳体。（）
8、碳在奥氏体中的溶解度随温度的升高而减小。（）
9、渗碳体的性能特点是硬度高、脆性大。（）
2、大小不变或变化很慢的载荷称为载荷，在短时间内以较高速度作用于零件上的载荷称为载荷，大小和方向随时间发生周期性变化的载荷称为载荷。
3、变形一般分为变形和变形两种，不能随载荷的去除而消失的变形称为
变形。
4、强度是指金属材料在载荷作用下，抵抗或的能力。
5、强度的常用衡量指标有和，分别用符号和表示。
6、如果零件工作时所受的应力低于材料的或，则不会产生过量的塑性变形。
三、选择
1、α—Fe是具有（）晶格的铁。
A、体心立方B、面心立方C、密排六方
2、纯铁在1450℃时为（）晶格，在1000℃时为（）晶格，在600℃时为
（）晶格。A、体心立方B、面心立方C、密排六方
3、纯铁在700℃时称为（），在1000℃时称为（），在1500℃时称为（）。
A、α—Fe B、γ—Fe C、δ—Fe
A、屈服点B、抗拉强度C、弹性极限
金属学与热处理课后答案

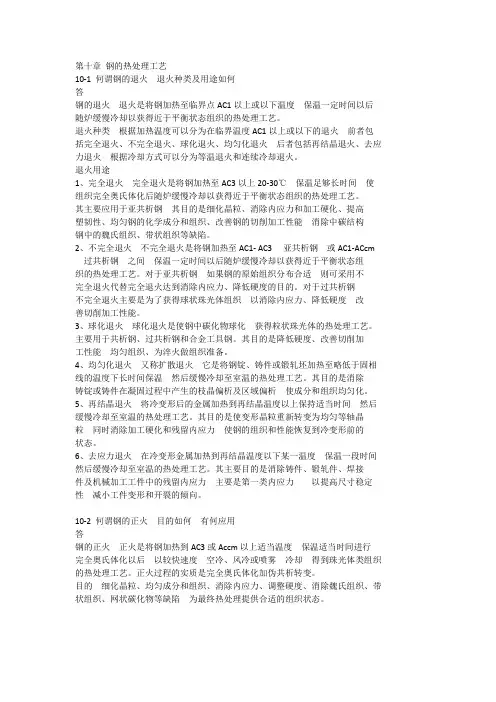

第十章钢的热处理工艺10-1AC1随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。
AC11AC3以上20-30组织完全奥氏体化后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。
钢中的魏氏组织、带状组织等缺陷。
2AC1- AC3AC1-ACcm完全退火代替完全退火达到消除内应力、降低硬度的目的善切削加工性能。
3主要用于共析钢、过共析钢和合金工具钢。
其目的是降低硬度、改善切削加45、再结晶退火缓慢冷却至室温的热处理工艺。
其目的是使变形晶粒重新转变为均匀等轴晶状态。
6然后缓慢冷却至室温的热处理工艺。
其主要目的是消除铸件、锻轧件、焊接10-2AC3或Accm的热处理工艺。
正火过程的实质是完全奥氏体化加伪共析转变。
1、改善低碳钢的切削加工性能。
23备。
410-3应该采用正火工艺。
10-4各种回火工艺相配合可以使钢在具有高强度高硬度的同时具有良好的塑韧性将钢加热至临界点AC3或AC1淬火法单液淬火法操作简单、应用广泛只适用于小尺寸且形状简单的工件,淬火应力大,不容易选择冷却能力和冷却特性较合适的冷却介质双液淬火法分级淬火法降低热应力减小工件变形、开裂的倾向2、操作相对容易控制只适用于尺寸较小的工件等温淬火法、降低热应力和组织应形、开裂倾向2、适宜处理形状复杂、尺寸要求精密的工件只适用于尺寸较小的工件10-5 试述亚共析钢和过共析钢淬火加热温度的选择原则。
为什么过共析钢淬火加热温度不能超过Accm马氏体组织。
亚共析钢通常加热至AC3以上30-50AC1以上30-50℃.1、过共析钢的淬火加热温度超过AccmMs和Mf的硬度和耐磨性2310-6得的淬透层深度和硬度分布来表示。
面的深度。
它与钢的淬透性、工件形状尺寸、淬火介质的冷却能力有关。
10-7 35mm45HRC用40Cr40Cr根据手册可以查到40Cr35mm圆柱工件在油淬后的心部硬度范围为34-50HRC45HRC45HRC40Cr钢。
10-8 有一40Cr50mm40Cr根据手册可以查到40Cr28-43.5HRC油淬后距中心3/4R33.5-50 HRC45-57HRC10-9服强度、塑性、韧性等性能都优于正火索氏体。
金属学与热处理第七章 金属及合金的回复与再结晶
五、亚晶粒尺寸
在回复阶段的前期，亚晶粒尺寸变化不大，但在 后期，尤其在接近再结晶温度时，亚晶粒尺寸显著增 大。
第二节 回 复
一、退火温度和时间对回复过程的影响
回复是指冷塑性变形的金属在加热时，在光学 显微组织发生改变前（即在再结晶晶粒形成前）所 产生的某些亚结构和性能的变化过程。通常指冷塑 性变形金属在退火处理时，其组织和性能变化的早 期阶段。
回复机制
冷变形后，晶体中同号的刃型位错处在同一滑移 面时它们的应变能是相加的，可能导致晶格弯曲（见 图7-5a）；而多边化后，上下相邻的两个同号刃型位 错之间的区域内，上面位错的拉应变场正好与下面位 错的压应变场相叠加，互相部分地抵消，从而降低了 系统的应变能（见图7-5b）。
图7-5 多边化前、后刃型位错的排列情况 a）多边化前 b）多边化后
回复机制
图7-6 刃型位错的攀移和 滑移示意图 图7-7 刃型位错攀移示意图
三、亚结构的变化
金属材料经多滑移变形后形成胞状亚结构，胞内位 错密度较低，胞壁处集中着缠结位错，位错密度很高。 在回复退火阶段，当用光学显微镜观察其显微组织时， 看不到有明显的变化。但当用电子显微镜观察时，则可 看到胞状亚结构发生了显著地变化。图7-8为纯铝多晶 体进行回复退火时亚结构变化的电镜照片。
第七章 金属及合金的回复与再结晶
第一节 形变金属与合金在退火过程 中的变化
第二节 回 复 第三节 再 结 晶 第四节 晶粒长大 第五节 金属的热加工
第一节 程
形变金属与合金在退火过
中的变化
一、显微组织的变化
将塑性变形后的金属材料加热到0.5Tm温度附近，
进行保温，随着时间的延长，金属的组织将发生一系 列的变化，这种变化可以分为三个阶段，如图7-1所示。
《金属材料与热处理》教材习题答案：第七章 有色金属及硬质合金

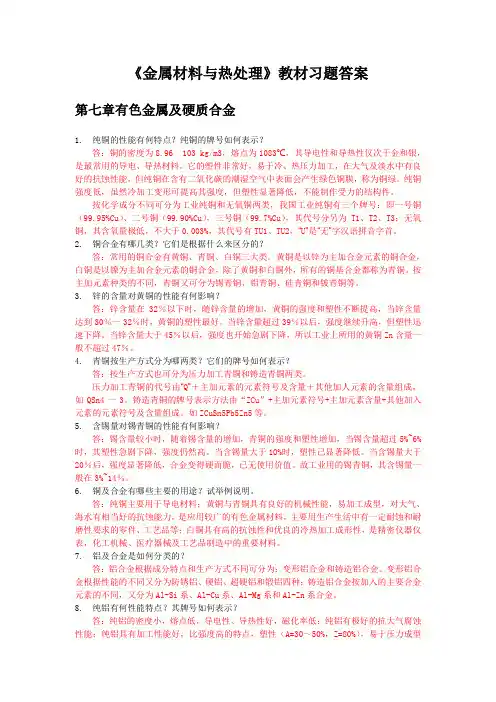

《金属材料与热处理》教材习题答案第七章有色金属及硬质合金1.纯铜的性能有何特点？纯铜的牌号如何表示？答：铜的密度为8.96 ×103 kg/m3，熔点为1083℃，其导电性和导热性仅次于金和银，是最常用的导电、导热材料。
它的塑性非常好，易于冷、热压力加工，在大气及淡水中有良好的抗蚀性能，但纯铜在含有二氧化碳的潮湿空气中表面会产生绿色铜膜，称为铜绿。
纯铜强度低，虽然冷加工变形可提高其强度，但塑性显著降低，不能制作受力的结构件。
按化学成分不同可分为工业纯铜和无氧铜两类，我国工业纯铜有三个牌号：即一号铜（99.95%Cu）、二号铜（99.90%Cu），三号铜（99.7%Cu），其代号分另为T1、T2、T3；无氧铜，其含氧量极低，不大于0.003%，其代号有TU1、TU2，“U”是“无”字汉语拼音字首。
2.铜合金有哪几类？它们是根据什么来区分的？答：常用的铜合金有黄铜、青铜、白铜三大类。
黄铜是以锌为主加合金元素的铜合金，白铜是以镍为主加合金元素的铜合金，除了黄铜和白铜外，所有的铜基合金都称为青铜。
按主加元素种类的不同，青铜又可分为锡青铜、铝青铜、硅青铜和铍青铜等。
3.锌的含量对黄铜的性能有何影响？答：锌含量在32％以下时，随锌含量的增加，黄铜的强度和塑性不断提高，当锌含量达到30％一32％时，黄铜的塑性最好。
当锌含量超过39％以后，强度继续升高，但塑性迅速下降。
当锌含量大于45％以后，强度也开始急剧下降，所以工业上所用的黄铜Zn含量一般不超过47％。
4.青铜按生产方式分为哪两类？它们的牌号如何表示？答：按生产方式也可分为压力加工青铜和铸造青铜两类。
压力加工青铜的代号由“Q”＋主加元素的元素符号及含量＋其他加人元素的含量组成，如QSn4一3。
铸造青铜的牌号表示方法由“ZCu”+主加元素符号+主加元素含量+其他加入元素的元素符号及含量组成。
如ZCuSn5Pb5Zn5等。
5.含锡量对锡青铜的性能有何影响？答：锡含量较小时，随着锡含量的增加，青铜的强度和塑性增加，当锡含量超过5%~6%时，其塑性急剧下降，强度仍然高。
金属学与热处理原理崔忠圻第三版课后题全部答案
10.
11. 多晶型转变：大部分金属只有一种晶体结构，但也有少数金属如 Fe、Mn、Ti、Co 等具有两种或几种的晶体结 构，当外界条件（如温度、压强）改变时，金属内部由一种晶体结构向另一种晶体结构的转变称为多晶型转变。
-8.1% 12. 晶带：平行于或相交于同一直线的一组晶面叫做一个晶带。
晶带轴：晶带中平行于或相交于的那条直线叫做晶带轴。 13.（1-211）（-3211）（-1-122） 14.组元：组成合金的最基本的、独立的物质称为组元，一般来说，组元是组成合金的元素，也可以是稳定的化合物；
随着晶胚 r 增大，系统的自由能下降，这样的晶胚可以自发地长成稳定的晶核，当 r= rk =时，这种晶胚既可能消失，
也可能长大称为稳定的晶核，因此把 rk 称为临界形核半径；
⑾活性质点：在非均匀形核中，固态杂质和晶核（晶体）界面满足点阵匹配原理(结构相似、尺寸相当)，就可能
能量起伏；
⑦均匀形核：液相中各个区域出现新相晶核的几率是相同的，这种形核方式称为均匀形核；
⑧形核功：形成临界晶核时，体积自由能的下降只补偿了表面能的 2/3，还有 1/3 的表面能没有得到补偿，需要
对形核作功，故称
△Gk=1/3Skσ为形核功；
⑨临界形核半径：当 r＜rk 时，随着晶胚 r 增大，系统自由能增加，这种晶胚不能成为稳定的晶核，当 r＞rk 时，
电子浓度决定的，故电子浓度影响着固溶度：公式
上式 Va、Vb 分别为溶剂和溶质的原子价，X 为溶剂 B 的摩尔分数。一定的金属晶体结构的单位体积中能容纳的 价电子数有一定限度，超过这个限度会引起结构不稳定甚至变化，故此固溶体的电子浓度有一极限值。（fcc 为 1.36，bcc 为 1.48）元素的原子价越高，则其固溶度越小。 4 晶体结构因素：溶剂与溶质的晶体结构类型是否相同，是其能否形成无限固溶体的必要条件。如果组元的 晶体结构不同，只能形成有限固溶体。即使组元晶体结构相同但是不能形成无限固溶体，其溶解度也将大于晶 格类型不同的组元间的溶解度。 以上 4 个要素都有利时所形成的固溶体固溶度可能较大，甚至无限固溶体。但上述四个要素只是形成固溶体的必要 条件。此外，温度越高，固溶度越大。 15. 固溶强化：在固溶体中，随着溶质浓度的增加，固溶体的强度、硬度提高，而塑韧性有所下降的现象称为固溶 强化。 由于间隙原子造成的晶格畸变比置换固溶体要大得多，所以间隙固溶体的强化效果要好。 16. 间隙相：过渡族金属能与原子甚小的非金属形成化合物，当非金属原子半径与金属原子半径比值小于 0.59 时， 形成的化合物具有比较简单的晶体结构，称为间隙相； 间隙相与间隙固溶体之间有着本质的区别，间隙相是一种化合物，它具有与其组元完全不同的晶体结构，而间隙 固溶体则保持溶剂组元的晶格类型； 间隙相的非金属原子半径与金属半径比小于 0.59 且具有较简单的结构，而间隙化合物的非金属原子与金属原子 半径比大于 0.59 且结构比较复杂。此外，间隙相一般比间隙化合物硬度更高，更稳定。 17. Ag、Al 都具有面心立方晶体结构，如果 Ag、Al 在固态下形成无限固溶体，则必须是置换固溶体，影响置换 固溶体的四个因素：原子半径、电负性、电子浓度、晶体结构。Ag、Al 的原子半径相差不大、电负性相差不大，晶 体结构都为面心立方晶体，这三个因素都比较有利，但是面心立方结构单位体积能容纳的价电子数有一定限度，超 过这个限度就会引起结构的不稳定甚至改变，故而有电子浓度有一定的限度。AL 的化合价位+3（很大），只需溶入 相对较少的 AL 就能达到极限电子浓度，即溶解度有一定限度，不能形成无限固溶体。 18. P107 19. 晶体结构：固溶体保持着溶剂组元的晶格类型，此外固溶体结构还会发生如下变（①晶格畸变；②偏聚与有序； ③有序固溶体）； 金属化合物晶结构不同于任一组元，是合金组元间发生相互作用形成的新相； 机械性能：固溶体相对来说塑韧性较好，硬度低；金属化合物硬而脆。 20. 点缺陷都会造成晶格畸变，对金属的性能产生影响，如使屈服强度升高、电阻增大、体积膨胀等等；此外，点 缺陷的存在将加速扩散，因而凡是与扩散有关的相变、化学热处理、高温下的塑性变形和断裂等等，都与空位和间 隙原子的存在和运动有关系。 21. 刃形位错：设有一简单立方晶体，某一原子面在晶体内部中断，这个原子平面中断处的边缘就是一个刃形位错， 犹如用一把锋利的钢刀将晶体上半部分切开，沿切口硬插入一额外半原子面一样，将刃口处的原子列称为刃形位错 线。 螺形位错：一个晶体的某一部分相对于其它部分发生滑移，原子平面沿着一根轴线盘旋上升，每绕轴线一周，原 子面上升（下降）一个晶面间距。在中央轴线（即位错线）附近的原子是按螺旋型排列的，这种位错称为螺形位错。 各种间隙原子核尺寸较大的置换原子，它们的应力场是压应力，因此在正刃形位错的上半部分的应力相同，二者
金属材料与热处理教材习题答案
《金属材料与热处理》教材习题答案作者：陈志毅绪论1．金属材料与热处理是一门怎样的课程？答：金属材料与热处理这门课程的内容主要包括金属材料的基本知识、金属的性能、金属学基础知识和热处理的基本知识等。
2．什么是从属与从属材料？答：所谓金属是指由单一元素构成的具有特殊的光泽、延展性、导电性、导热性的物质。
如金、银、铜、铁、锰、锌、铝等。
而合金是指由一种金属元素与其它金属元素或非金属元素通过熔炼或其它方法合成的具有金属特性的材料，所以金属材料是金属及其合金的总称，即指金属元素或以金属元素为主构成的，并具有金属特性的物质。
3．怎样才能学好金属材料与热处理这门课程？答：金属材料与热处理是一门从生产实践中发展起来，又直接为生产服务的专业基础课，具有很强的实践性，因此在学习时应结合生产实际，弄清楚重要的概念和基本理论，按照材料的成分和热处理决定其组织，组织决定其性能，性能又决定其用途这一内在关系进行学习和记忆；认真完成作业和实验等教学环节，就完全可以学好这门课程的。
第一章金属的结构与结晶1．什么是晶体和非晶体？它们在性能上有什么不同？想一想，除了金属，你在生活中还见过哪些晶体？答：原子呈有序、有规则排列的物质称为晶体；而原子呈无序、无规则堆积状态的物质称为非晶体。
晶体一般具有规则的几何形状、有一定的熔点，性能呈各向异性；而非晶体一般没有规则的几何形状和一定的熔点，性能呈各向同性。
生活中常见的食盐、冰糖、明矾等都有是典型的晶体。
2．什么是晶格和晶胞？金属中主要有哪三种晶格类型？它们的晶胞各有何特点？答：假想的能反映原子排列规律的空间格架，称为晶格。
晶格是由许多形状、大小相同的小几何单元重复堆积而成的。
我们把其中能够完整地反映晶体晶格特征的最小几何单元称为晶胞。
金属中主要有体心立方晶格、面心立方晶格和密排六方晶格等三种晶格类型，体心立方晶格的晶胞是一个立方体，原子位于立方体的八个顶点和立方体的中心；面心立方晶格的晶胞也是一个立方体，原子位于立方体的八个顶点和立方体六个面的中心；密排六方晶格的晶胞是一个正六棱柱，原子除排列于柱体的每个顶点和上、下两个底面的中心外，正六棱柱的中心还有三个原子。
金属学与热处理课后习题答案第七章
⾦属学与热处理课后习题答案第七章第七章⾦属及合⾦的回复和再结晶7-1 ⽤冷拔铜丝线制作导线，冷拔之后应如何如理，为什么？答：应采取回复退⽕（去应⼒退⽕）处理：即将冷变形⾦属加热到再结晶温度以下某⼀温度，并保温⾜够时间，然后缓慢冷却到室温的热处理⼯艺。
原因：铜丝冷拔属于再结晶温度以下的冷变形加⼯，冷塑性变形会使铜丝产⽣加⼯硬化和残留内应⼒，该残留内应⼒的存在容易导致铜丝在使⽤过程中断裂。
因此，应当采⽤去应⼒退⽕使冷拔铜丝在基本上保持加⼯硬化的条件下降低其内应⼒（主要是第⼀类内应⼒），改善其塑性和韧性，提⾼其在使⽤过程的安全性。
7-2 ⼀块厚纯⾦属板经冷弯并再结晶退⽕后，试画出截⾯上的显微组织⽰意图。
答：解答此题就是画出⾦属冷变形后晶粒回复、再结晶和晶粒长⼤过程⽰意图（可参考教材P195，图7-1）7-3 已知W、Fe、Cu的熔点分别为3399℃、1538℃和1083℃，试估算其再结晶温度。
答：再结晶温度：通常把经过严重冷变形（变形度在70%以上）的⾦属，在约1h的保温时间内能够完成超过95%再结晶转变量的温度作为再结晶温度。
1、⾦属的最低再结晶温度与其熔点之间存在⼀经验关系式：T再≈δTm，对于⼯业纯⾦属来说：δ值为0.35-0.4，取0.4计算。
2、应当指出，为了消除冷塑性变形加⼯硬化现象，再结晶退⽕温度通常要⽐其最低再结晶温度⾼出100-200℃。
如上所述取T=0.4Tm，可得：再W再=3399×0.4=1359.6℃Fe再=1538×0.4=615.2℃Cu再=1083×0.4=433.2℃7-4 说明以下概念的本质区别：1、⼀次再结晶和⼆次在结晶。
2、再结晶时晶核长⼤和再结晶后的晶粒长⼤。
答：1、⼀次再结晶和⼆次在结晶。
定义⼀次再结晶：冷变形后的⾦属加热到⼀定温度，保温⾜够时间后，在原来的变形组织中产⽣了⽆畸变的新的等轴晶粒，位错密度显著下降，性能发⽣显著变化恢复到冷变形前的⽔平，称为（⼀次）再结晶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章金属及合金的回复和再结晶7-1 用冷拔铜丝线制作导线，冷拔之后应如何如理，为什么？答：应采取回复退火（去应力退火）处理：即将冷变形金属加热到再结晶温度以下某一温度，并保温足够时间，然后缓慢冷却到室温的热处理工艺。
原因：铜丝冷拔属于再结晶温度以下的冷变形加工，冷塑性变形会使铜丝产生加工硬化和残留内应力，该残留内应力的存在容易导致铜丝在使用过程中断裂。
因此，应当采用去应力退火使冷拔铜丝在基本上保持加工硬化的条件下降低其内应力（主要是第一类内应力），改善其塑性和韧性，提高其在使用过程的安全性。
7-2 一块厚纯金属板经冷弯并再结晶退火后，试画出截面上的显微组织示意图。
答：解答此题就是画出金属冷变形后晶粒回复、再结晶和晶粒长大过程示意图（可参考教材P195，图7-1）7-3 已知W、Fe、Cu的熔点分别为3399℃、1538℃和1083℃，试估算其再结晶温度。
答：再结晶温度：通常把经过严重冷变形（变形度在70%以上）的金属，在约1h的保温时间内能够完成超过95%再结晶转变量的温度作为再结晶温度。
1、金属的最低再结晶温度与其熔点之间存在一经验关系式：T再≈δTm，对于工业纯金属来说：δ值为0.35-0.4，取0.4计算。
2、应当指出，为了消除冷塑性变形加工硬化现象，再结晶退火温度通常要比其最低再结晶温度高出100-200℃。
如上所述取T=0.4Tm，可得：再W再=3399×0.4=1359.6℃Fe再=1538×0.4=615.2℃Cu再=1083×0.4=433.2℃7-4 说明以下概念的本质区别：1、一次再结晶和二次在结晶。
2、再结晶时晶核长大和再结晶后的晶粒长大。
答：1、一次再结晶和二次在结晶。
定义一次再结晶：冷变形后的金属加热到一定温度，保温足够时间后，在原来的变形组织中产生了无畸变的新的等轴晶粒，位错密度显著下降，性能发生显著变化恢复到冷变形前的水平，称为（一次）再结晶。
它的实质是新的晶粒形核、长大的过程。
二次再结晶：经过剧烈冷变形的某些金属材料，在较高温度下退火时，会出现反常的晶粒长大现象，即少数晶粒具有特别大的长大能力，逐步吞食掉周围的小晶粒，其最终尺寸超过原始晶粒的几十倍或上百倍，比临界变形后的再结晶晶粒还要粗大得多，这个过程称为二次再结晶。
二次再结晶并不是晶粒重新形核和长大的过程，它是以一次再结晶后的某些特殊晶粒作为基础而异常长大，严格来说它是特殊条件下的晶粒长大过程，并非是再结晶过程。
本质区别：是否有新的形核晶粒。
2、再结晶时晶核长大和再结晶后的晶粒长大。
定义再结晶晶核长大：是指再结晶晶核形成后长大至再结晶初始晶粒的过程。
其长大驱动力是新晶粒与周围变形基体的畸变能差，促使晶核界面向畸变区域推进，界面移动的方向，也就是晶粒长大的方向总是远离界面曲率中心，直至所有畸变晶粒被新的无畸变晶粒代替。
再结晶后的晶粒长大：是指再结晶晶核长大成再结晶初始晶粒后，当温度继续升高或延长保温时间，晶粒仍然继续长大的过程。
此时，晶粒长大的驱动力是晶粒长大前后总的界面能的差，界面移动的方向，也就是晶粒长大的方向都朝向晶界的曲率中心，直至晶界变成平面状，达到界面能最低的稳定状态。
本质区别：1、长大驱动力不同2、长大方向不同，即晶界的移动方向不同。
7-5 分析回复和再结晶阶段空位与位错的变化及其对性能的影响。
答：回复阶段：回复：是指冷塑性变形的金属在加热时，在光学显微组织发生改变前（即再结晶晶粒形成前）所产生的某些亚结构和性能的变化过程。
空位和位错的变化及对性能的影响：回复过程中，空位和位错发生运动，从而改变了他们的数量和组态。
低温回复时，主要涉及空位的运动。
空位可以移至表面、晶界或位错处消失，也可以聚集形成空位对、空位群，还可以与间隙原子相互作用而消失，总之空位运动的结果使空位密度大大减小。
电阻率对空位密度比较敏感，因此其数值会有显著下降。
而力学性能对空位的变化不敏感，没有变化。
中温回复时，主要涉及位错的运动。
由于位错滑移会导致同一滑移面上异号位错合并而相互抵消，位错密度略有下降，但降低幅度不大，力学性能变化不大。
高温回复时，主要涉及位错的运动。
位错不但可以滑移、而且可以攀移，发生多边化，使错密度有所降低，降低系统部分内应力，从而使硬度、强度略有下降，塑性、韧性得到改善。
综上，回复过程可以使冷塑性变形的金属在基本保持加工硬化的状态下降低其内应力（主要是第一类内应力），减轻工件的翘曲和变形，降低电阻率，提高材料的耐蚀性并改善其塑性和韧性，提高工件使用时的安全性。
再结晶阶段：再结晶：冷变形后的金属加热到一定温度，保温足够时间后，在原来的变形组织中产生了无畸变的新的等轴晶粒，位错密度显著下降，性能也发生显著变化并恢复到冷变形前的水平。
空位和位错的变化及对性能的影响：再结晶阶段主要是位错发生滑移、攀移和多变化，新的无畸变晶粒形成，位错密度显著下降，因塑性变形而造成的内应力可完全被消除，促使硬度和强度显著下降，塑性和韧性得到明显提高。
7-6 何谓临界变形度？在工业生产中有何实际意义。
答：临界变形度：金属在冷塑性变形时，当变形度达到某一数值（一般金属均在2%-10%范围内）时，再结晶后的晶粒变得特别粗大。
这是由于此时的变形度不大，晶核长大线速度和形核率的比值很大，因此得到特别粗大的晶粒。
把对应得到特别粗大晶粒的变形度称为临界变形度。
实际意义：通常，粗大的晶粒对金属的力学性能十分不能，降低力学性能指标，因此在实际生产时，应当避免在临界变形度范围内进行压力加工。
但是，有时为了某种特殊目的，需要得到粗晶粒钢时，例如用于制造电机或变压器的硅钢来说，晶粒越粗大越好（磁滞损耗小，效应高），，可以利用这种现象，制取粗晶粒甚至单晶。
7-7 一块纯锡板被枪弹击穿，经再结晶退火后，弹孔周围的晶粒大小有何特征，并说明原因。
答：弹孔周围晶粒大小特征：晶粒大小随距弹孔的距离产生梯度变化，即距离弹孔距离越近晶粒越细，距离越远晶粒越大，并且在某一距离处（变形量处于临界变形量范围内），出现特别粗大晶粒组织。
原因：1、锡板被枪弹击穿产生的弹孔相当于弹孔处产生了剧烈的冷塑性变形，且距离弹孔越近则变形越剧烈。
2、对冷塑性变形的金属进行再结晶退火，则冷变形的晶粒必然要发生再结晶，且再结晶后的晶粒大小与变形度密切相关，这是因为随着变形度的增加，形变储存能增加，再结晶驱动力增加，形核率N和晶粒长大线速度G同时增加，但G/N的比值减小，使再结晶的晶粒随变形度增加而变细。
3、然而，当变形度在某一临界变形度范围内（一般金属在2%-10%范围内），由于变形度不大，G/N的比值很大，使再结晶的晶粒特别粗大。
7-8 某厂对高锰钢制碎矿机颚板进行固溶处理时，经1100℃加热后，用冷拔钢丝绳吊挂，由起重吊车送往淬火水槽。
行至途中，钢丝绳突然断裂。
这条钢丝绳是新的，事先经过检查，并无瑕疵。
试分析钢丝绳断裂原因。
答：原因：1、按题中所述钢丝绳的质量没有问题，那么钢丝绳发生断裂则必然使是由于所吊颚板重力对钢丝绳产生的应力超过了钢丝绳的抗拉强度造成的。
在吊运过程中颚板对钢丝绳产生的应力没有变化，那么发生变化的则必然是钢丝绳的强度。
2、由题述，该钢丝绳是冷拔而成，及结果冷塑性变形而成，必然产生了加工硬化现象。
由于颚板经过1100加热固溶处理，所以在吊运过程中，高温颚板对冷拔钢丝绳起到了加热作用，当钢丝绳温度超过其再结晶温度时，则会发生再结晶现象，导致钢丝绳强度显著下降，致使颚板重力对钢丝绳产生的应力超过了钢丝绳的强度，导致钢丝绳断裂。
7-9 设有一楔形板坯结果冷轧后得到相同厚度的板材，然后进行再结晶退火，试问该板材的晶粒大小是否均匀？答：不均匀原因：1、对冷塑性变形的金属进行再结晶退火，则冷变形的晶粒必然要发生再结晶，且再结晶后的晶粒大小与变形度密切相关，这是因为随着变形度的增加，形变储存能增加，再结晶驱动力增加，形核率N和晶粒长大线速度G同时增加，但G/N 的比值减小，使再结晶的晶粒随变形度增加而变细。
2、此外，当变形度在临界变形度范围内（一般金属在2%-10%范围内），由于变形度不大，G/N的比值很大，使再结晶的晶粒特别粗大。
3、由题述，是由厚度不一的楔形板冷变形成相同厚度的板材，则板材的不同位置的变形度必然不同，所以再结晶后的晶粒大小也必然不同。
7-10 金属材料在热加工时为了获得细小晶粒组织，应该注意一些什么问题？答：热加工是在高于再结晶温度以上的塑性变形过程，塑性变形引起的加工硬化和回复再结晶引起的软化几乎同时进行。
所以，在热加工时为了获得细小晶粒我觉得应该注意以下几点：1、变形程度。
变形度越大则再结晶晶粒的尺寸越小，同时要避开临界变形度范围，防止产生粗大晶粒。
2、热加工的温度。
即再结晶温度，再结晶温度越高，再结晶的晶粒越大，而且易于引起二次再结晶，得到异常粗大的晶粒组织。
3、变形速度。
增大变形速度，可推迟再结晶，并提高再结晶转变速度，细化晶粒。
4、热加工后的冷却。
冷却速度过慢，会造成晶粒粗大。
5、原始晶粒的大小。
这是因为当变形度一定时，材料的原始晶粒越细，则再结晶后的晶粒越细。
6、在金属材料中加入适量的Al、Ti、V、Nb等碳、氮化物形成元素，析出弥散的第二相质点，可以有效地阻止高温下晶粒的长大。
7-11 为获得细小的晶粒组织，应根据什么原则制订塑性变形及退火工艺？答：塑性变形原则：增大变形度，避开临界变形度范围，保证变形均匀性。
退火工艺原则：降低再结晶退火温度，缩短再结晶退火保温时间。
