Amtax Compact氨氮分析仪中文使用说明书
Amtax CompactII
测量值的2.5%；标准溶液值的 0.2 mg/L
测量间隔：
13, 30 分钟, 1, 2, 4, 6. 24 小时或者用户自定义.
结果显示：
LCD，图形或者数字
信号输出：
模拟信号输出：0/4～20mA, max.500 继电器输出：24V，1A
数字接口：ModBUS，ProfiBUS
操作环境：
10C －40C，在40C下，相对湿度为90％
电源：
100～230VAC 10％；50/60Hz，安装等级：II
安全级别：
I，保护地线
尺寸(高×宽×厚)： 640 × 350 × 220 毫米
重量：
15kg（不含试剂）
四、模块及组件
化 学 试 剂
货号 2512210 2512212 2512214 2512216 2825553 2825653 2825753 2825131 2512211 2512213 2512215 2512217 2825431
水杨酸-次氯酸盐法: 水杨酸－次氯酸盐比色法,即在pH近似为12.6及催化
剂(硝普盐)存在的条件下，待测样品中的氨氮发生以下反应：
氨与次氯酸盐反应，生成氯胺；
氯胺与水杨酸反应，形成一个中间产物：5－氨基水杨酸；
中间产物 5－氨基水杨酸转变为醌亚氨；
最后，卤代醌亚氨与水杨酸缩合生成靛酚蓝；
度。
比色法测量所生成的靛酚蓝化合物，进而可以计算出待测样品这的氨氮浓
352.0 300.0
200-300.0
352.0 300.0
250-300.0
352.0 300.0
150.0
0?
min. +10? C max. +40? C
AMTAX哈希氨氮
EZZ056 LZX278 LZV173 LZV178 LZV144 LZV145 LZV180 LZV181 LZV182 LZV183 LZP361
AMTAX® compact - 性能指标
测量方法： 测量范围： 测量误差： 测量间隔： 结果显示： 信号输出：
操作环境： 电源： 安全级别： 尺寸(高×宽×厚)： 质量：
AMTAX® compact - 氨氮过程分析仪化学试剂
化学试剂 测量范围
标准溶液 (桶装250ml)
逐出溶液 (桶装500ml)
0.5~12mg/LNH4-N
LCW 837 (5 mg/L)
LCW 830
5~120mg/LNH4-N
LCW 838 (50 mg/L)
LCW 830
5~1200mg/LNH4-N
•LPV368.64.01110 -----Amtax Analyzer,0.5~12.0mg/L NH4-N,230VAC ( 美国HACH);
•LPV368.64.11110 -----Amtax Analyzer,5~120mg/L NH4-N,230VAC
(
美国HACH);
•LPV368.64.21110 -----Amtax Analyzer,50~1200mg/L NH4-N,230VAC ( 美国HACH);
•测量范围：0.02…2
•
0.1 1.0
... ...
20 80
mg/l mg/l
NNHH44--NN
•系统具备自动清洗功能；
•操作简单，维护方便；
•与Filtrax样品前处理系统配合使用；
•以图形或数字形式显示 NH4-N 浓度。
AMTAX® inter2 - 氨氮过程分析仪应用领域

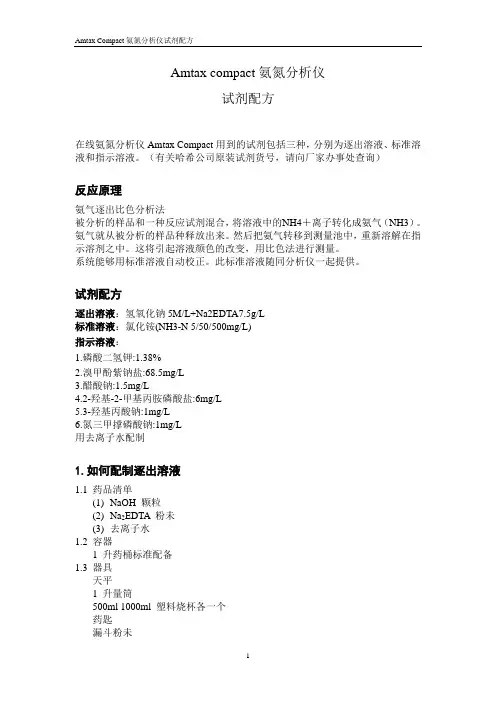

Amtax compact氨氮仪试剂配方
Amtax compact氨氮分析仪试剂配方在线氨氮分析仪Amtax Compact用到的试剂包括三种，分别为逐出溶液、标准溶液和指示溶液。
（有关哈希公司原装试剂货号，请向厂家办事处查询）反应原理氨气逐出比色分析法被分析的样品和一种反应试剂混合，将溶液中的NH4＋离子转化成氨气（NH3）。
氨气就从被分析的样品种释放出来。
然后把氨气转移到测量池中，重新溶解在指示溶剂之中。
这将引起溶液颜色的改变，用比色法进行测量。
系统能够用标准溶液自动校正。
此标准溶液随同分析仪一起提供。
试剂配方逐出溶液：氢氧化钠5M/L+Na2EDTA7.5g/L标准溶液：氯化铵(NH3-N 5/50/500mg/L)指示溶液：1.磷酸二氢钾:1.38%2.溴甲酚紫钠盐:68.5mg/L3.醋酸钠:1.5mg/L4.2-羟基-2-甲基丙胺磷酸盐:6mg/L5.3-羟基丙酸钠:1mg/L6.氮三甲撑磷酸钠:1mg/L用去离子水配制1.如何配制逐出溶液1.1 药品清单(1)NaOH 颗粒(2)Na2EDTA 粉未(3)去离子水1.2 容器1 升药桶标准配备1.3 器具天平1 升量筒500ml 1000ml 塑料烧杯各一个药匙漏斗粉未注所有器具都要先用1M 热盐酸溶液清洗再用去离子水漂洗1.4 制备步骤参见下表准确量取定量的药品一升要求的药品NaOH 200 gNa2EDTA 7.5 g制备步骤：1. 往1 升容器中加0.6 升去离子水2. 往容器中小心地添加经准确称量过的NaOH3. 旋紧容器4. 小心摇晃容器以加速溶解这时容器会变热特别是容器底部5. 再小心添加经准确称量过的Na2EDTA6. 用去离子水添加到刻度即容器肩部7. 旋紧容器8. 小心摇晃容器以加速溶解9. 让容器冷却到室温在这过程中要不时地轻晃容器以避免局部过热保存条件20. 5 在密闭容器内稳定性在规定条件下可存12 个月2.如何配制标准溶液2.1 药品清单N H4Cl; M=53.49 g/mol去离子水2.2 容器1.5 升PE 广口瓶带塞子黄色和橙色标签贴纸2.3 器具干燥箱干燥器分析天平0.1 mg物理天平0.1 g1,5,10,50 ml 定量吸管1000 ml 容量瓶1升塑料瓶2. 制备步骤2.4.1. 1g/l NH4-N 母液制备步骤1. 在橱柜中干燥5g NH4Cl 温度120 ,时间2 小时再取出来放到干燥器中冷却到室温2. 用分析天平准确量取3.819 g NH4Cl3. 用水充分溶解后再全部转到1000 ml 的容量瓶中4. 用水稀释到刻度5. 把配好的母液贮存到1 升塑料瓶中在20 5 条件下可保存12 个月2.4.2.标液制备步骤1. 用定量吸管准确量取所需的母液5ml,再稀释到刻度1000ml.2. 轻轻摇晃使之混合均匀,再倒到广口瓶,再贴上相应的标签保存条件20 5 在密闭容器内稳定性在规定条件下可存12 个月。
氨氮全自动在线分析仪说明书
TR2336型氨氮全自动在线分析仪使用说明书LHTR-JC-0311090012012C190-11京制01080293号编制：审核：标准化：批准：中科天融（北京）科技有限公司TR2336型氨氮全自动在线分析仪使用说明书LHTR-JC-0311090012012C190-11京制01080293号中科天融（北京）科技有限公司目录序言 (III)1概述 (1)1.1产品特点 (1)1.2主要用途及适用范围 (1)1.3使用环境条件 (1)1.4安全 (1)2安全使用注意事项 (2)2.1一般情况的安全使用方法 (2)2.2容易出现错误的使用方法或误操作 (2)3结构特征与工作原理 (2)3.1总体结构 (2)3.2工作原理 (3)4技术特性 (4)4.1功能描述 (4)4.2技术规格 (4)5尺寸与重量 (4)5.1外形 (4)5.2安装示意图 (5)5.3重量 (6)6安装与调整 (6)6.1安装技术要求 (6)6.2安装程序与方法 (6)6.2.1拆箱 (6)6.2.2连接电源 (6)6.2.3连接水泵和通讯线 (6)6.2.4试剂安装 (7)6.3试运行分析仪 (7)7使用与操作 (9)7.1使用前准备和检查 (9)7.2使用安全注意事项 (9)7.3操作方法 (9)7.3.1主页 (9)7.3.2服务 (10)7.3.3查询 (15)7.3.4用户管理 (16)7.3.5帮助 (17)8故障维修 (18)8.1须知 (18)8.2错误 (18)9维护与检查 (19)10运输与贮存 (19)10.1运输 (19)10.2贮存 (19)11环保 (19)12试剂的配制 (19)12.1零点校正液的配制 (19)12.2显色剂 (20)12.3氧化剂 (20)12.4校正母液的配制 (20)13配件和部件清单 (20)14公司信息 (20)序言感谢您选择使用本公司生产的氨氮全自动在线分析仪（以下简称分析仪），本说明书介绍了本系列产品的安装、接线、操作等使用、保养、检查方面的内容，请您在阅读本使用说明书后再操作和使用本仪器。
amtaxsc氨氮在线分析仪ppt课件 61页PPT文档
进样入口 计量管
电磁阀组
电磁阀组
空气电磁阀 定量电磁阀
低标电磁阀 高标电磁阀 水样电磁阀
AMTAX SC 氨氮在线分析仪
电磁阀出口 至反应槽 进样电磁阀 排放电磁阀
试剂泵组
外侧： 反应剂泵
AMTAX SC 氨氮在线分析仪
内侧： 清洗剂泵
泵组上的箭头：表示泵的入口（向上）和出口（向下）
AMTAX SC 氨氮在线分析仪
11mL：卡槽低端 4mL：颈部上端
AMTAX SC 氨氮在线分析仪
7.仪表维护及注意事项
3.更换膜帽、电解液和电极 使用Amtax sc氨氮分析仪已经使用过的电极，在更换了电解液和膜帽之 后，最多需要6个小时才能达到最佳性能。 请使用菜单中的“更换膜”过程。 仪器需要对测量室中的样品和试剂加热5分钟，然后开始校准。第二次 校准在1个小时后进行，然后仪器会切换到校准周期设定的状态。 在填充了新的电解液之后，仪器需要12个小时（一夜）才能达到最佳性 能。 在更换膜和电解液的过程中，没有关于电极斜率的警报信息输出。只有 在电极斜率超出量程从-50mV到-67mV的情况下，才会发出一个错误信 息。
AMTAX SC 氨氮在线分析仪
5.仪表各关键功能介绍
AMTAX SC 氨氮在线分析仪
5.仪表各关键功能介绍
ห้องสมุดไป่ตู้
AMTAX SC 氨氮在线分析仪
6.仪表常见故障点
1.测量值异常： A.气敏膜失效 B.电解液已消耗完 C.仪表柜门未关闭 D.电极总成未插紧 E.环境温度太低 F.电极老化、钝化
AMTAX SC 氨氮在线分析仪
AMTAX SC 氨氮在线分析仪
AMTAX SC 氨氮在线分析仪
氨氮分析仪操作规程
氨氮分析仪操作规程开机开始运行Start—up1．开始之前检查所有的试剂管及样品管连接是否正确。
2．检验输入分析仪的样品流量，此值可在采样控制器上显示。
3．接通电源，仪器直接进入测量模式。
仪器初始化如下：Priming1. 按下任一功能键3秒。
2. 选择Service（服务）菜单，选择此菜单后要等一段时间。
3. 检查测量的量程，可根据试剂调整它。
4. 选择Priming（初始化）菜单，然后按ok，仪器将运行2分钟完成初始化，然后直接自动进入测量模式。
维护更换试剂1．按任意功能键3秒钟。
2．选择Service菜单，等待仪器停止运行。
3．把试剂管从旧试剂瓶中取出，把旧瓶拿开。
4．换上新试剂瓶，把带管的盖盖到试剂瓶上。
5．选择Priming（初始化）菜单，把所有的管充液。
6．选择Calibrate（校正）菜单，进行新的校正，校正结束后仪器自动返回测量模式。
更换仪器蠕动泵管1．按Service（服务）菜单，使仪器进入待机状态，把管从试剂瓶中移开。
2．将捏阀前面的管从阀槽中移开。
3．再按往阀中心的按钮，把后面的管移开。
4．打开泵桥，并把管从泵住中移开。
5．把管从仪器中取出。
注：更换新管时，必须在蠕动泵卡盘上涂适量硅油仪器系统清洗1．按F1到F4任意键3秒。
2．选择Service（服务）菜单。
3．把试剂管从试剂瓶中移开。
4．拿开污垢组件。
5．用合适的试剂清洗污垢（稀释的5%HCL溶液，5%次氯酸钠溶液等）。
6．清洗完后重新把组件安装好，选择Prime（初始）菜单，把试剂管充满试剂。
7．选择Calibrate（校正）菜单，开始校正，校正完后仪器自动进入测量模式。
停机为了防止试剂管堵塞，在关机之前用去离子水清洗整个管路。
1．把插入试剂瓶的管移开，并插入盛有去离子水的开后烧瓶中。
2．把试剂瓶盖好。
3．打开Service菜单，（按F1—F4任一键3秒），然后选择Service菜单。
4．选择Flush清洗菜单选项，等待整个清洗过程结束。
Amtaxinter2 氨氮在线分析仪操作手册
包装内容：1套消耗品试剂A和B LCW802（包括添加剂A+B）零点标液 LCW804标准溶液（5mg/L） LCW803或（35mg/L） LCW808清洗溶液 LCW 819手册维护时间表工程测试认证附件包 LZV 088 1根排水管，6m LZP5731根集水盘排水管 LZP5741套螺纹帽 LZV 304目录（2001年8月版，来自于SW第一版）1 保修和责任 (4)2 测量参数 (4)3 安装 (5)3.1 仪器尺寸图 (5)3.2 安装环境 (7)3.3 进水管和出水管连接 (8)3.4 电路连接 (11)4 试运行 (13)4.1 密码保护 (13)4.2 关机 (14)5 分析单元 (14)5.1 功能描述 (14)5.2 管道 (16)5.3 蠕动泵 (21)5.4 搅拌容器 (22)5.5 溢流容器 (23)5.6 光度计模块 (23)5.7 捏阀 (25)5.8 湿度传感器 (26)5.9 冷却系统...........................................26 6 化学品. (27)6.1 试剂 (27)6.2 反应原理 (28)6.3 安全指南 (29)6.4 试剂分配和收集 (30)7 软件菜单系统 (30)7.1 菜单概观 (31)7.2 [+DEVICE DATA]菜单 (32)7.3 [+SIGNALS]菜单 (34)7.4 [+SERVICE]菜单 (35)7.5 [+Status]菜单 (36)7.6 测量数据表 (36)8 维护 (37)8.1 维护时间表 (37)8.2 更换试剂 (38)8.3 清洗 (39)8.4 更换管道 (39)8.5 AQA (39)9 试剂和零部件 (40)10 技术数据 (42)1 保修和责任DR LANGE公司保证其交货的产品没有任何材质破损和/或处理错误，如果出现任何破损部件，我们公司将负责免费修理或更换。
Amtax sc
AMTAX sc氨氮分析仪说明典型应用：适用于饮用水/地表水/工业生产过程用水/污水处理工艺过程中氨氮浓度的检测以及废水排放口氨氮浓度监测仪器特点：● 测量范围广，有三档量程可供选择● 可适应不同种类污水的要求● 响应时间快● 试剂可以至少使用3 个月，极低的运行费用● 具有自动清洗和自动标定功能● 即插即用型全功能数字控制器● 最低检测限需为0.05mg/L，NH4-N● 分析仪具有自诊断系统●可供选配的先进采样预处理系统响应时间⊗ 现有仪器技术参数有局限性。
AMTAX compact的响应时间至少为13分钟。
包括5～10分钟的FILTRAX样品前处理系统的供样时间（取决于管路的长度）。
对于某些闭路控制的应用场合，总的响应时间需要18～23分钟。
AMTAX sc可以很好的解决这一问题。
包括样品前处理在内的最小的响应时间为5分钟。
检测限低⊗ 当前的仪器AMTAX compact不能提供足够低的检测限。
AMTAX compact的最低检测限为0.2 mg/l NH4-N。
⊕AMTAX sc更低检测限：AMTAX sc的最低检测限为0.05 mg/l NH4-N。
与其它的传感器和参数组合匹配：⊗ 当前的仪器AMTAX compact是单机仪器。
它们使用的是普通的菜单结构。
不能与其它的传感器和分析仪组合。
⊕ AMTAX sc使用的是DSF标准。
它可以与目前我们的sc控制器平台上的所有传感器组合，今后也可以。
目标市场:AMTAX sc基本目标市场是市政和工业污水以及饮用水市场。
AMTAX sc完成了sc平台上的营养盐监测，与数字化传感器家族完全兼容。
将所有的这些传感器组合在sc平台上可以满足绝大多数用户的需求。
氨氮测量在大多数情况下与溶解氧、硝氮和悬浮固体浓度一起使用。
目前，没有一家竞争对手可以提供像HACH公司这么多种类的测量营养盐、悬浮固体和电化学参数的传感器，并将这些传感器组合到一个通用的平台上。
