电容的滤波作用与耦合作用的区别
电容的滤波作用与耦合作用的区别
电容耦合是电路中信号传输的方式之一，和滤波有区别。
在电路中经常需要将本级信号传输到下一级电路中去，这种传输就叫耦合。
根据所用的元件不同，耦合方式有电感耦合、电容耦合、光电耦合、直流耦合等多种。
用电容来实现这种信号传输的方式叫电容耦合。
扩音机是常见的一种电器，前级放大器将话筒微弱的音频信号放大后，需要传输给功率放大级，输出足够的功率推动喇叭发出声音。
在前级和功放之间往往用一只电容来连接，根据电容“通交流，隔直流”的特性，把有用的音频信号（交流电）传输给功率放大级。
直流会被隔断，因而两级之间没有直流电的传输，互不影响工作状态。
这就是电容耦合的具体含义。
滤波电路经常用到电容，虽然都是利用电容“通交流，隔直流”的特性，但是有区别的，表现在：
1、作用不同。
耦合是把有用的交流成分传输到下一级，而滤波则是把有害的交流成分去掉。
2、容量大小不同。
耦合往往用10微法及以下容量，而滤波则经常用到几百、几千微法的容量。
3、耐压不同。
耦合电容耐压一般比较低，而滤波电容耐压一般比较高。
4、体积不同。
耦合电容体积比较小，而滤波电容由于容量大，体积也会大许多。
当然，这些区别是大体而言，并不是绝对，如，有时滤波电路用一个很小容量的电容来滤除高频有害成分。

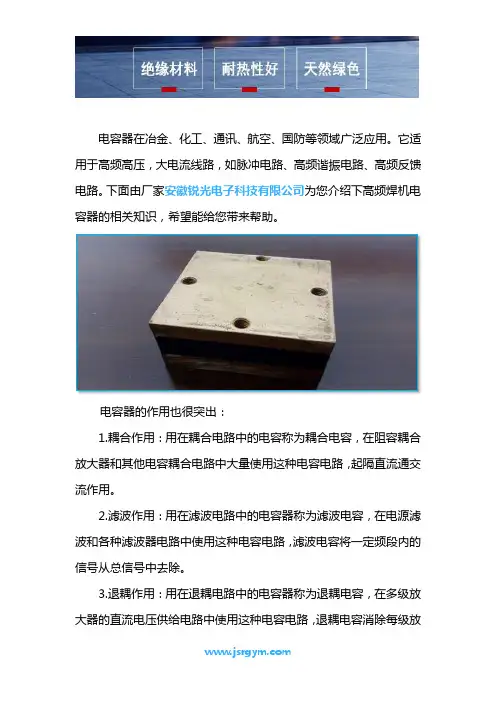

高频焊机电容器的作用
电容器在冶金、化工、通讯、航空、国防等领域广泛应用。
它适用于高频高压，大电流线路，如脉冲电路、高频谐振电路、高频反馈电路。
下面由厂家安徽锐光电子科技有限公司为您介绍下高频焊机电容器的相关知识，希望能给您带来帮助。
电容器的作用也很突出：1.耦合作用：用在耦合电路中的电容称为耦合电容，在阻容耦合放大器和其他电容耦合电路中大量使用这种电容电路，起隔直流通交流作用。
2.滤波作用：用在滤波电路中的电容器称为滤波电容，在电源滤波和各种滤波器电路中使用这种电容电路，滤波电容将一定频段内的信号从总信号中去除。
3.退耦作用：用在退耦电路中的电容器称为退耦电容，在多级放大器的直流电压供给电路中使用这种电容电路，退耦电容消除每级放大器之间的有害低频交连。
4.高频消振作用：用在高频消振电路中的电容称为高频消振电容，在音频负反馈放大器中，为了消振可能出现的高频自激，采用这种电容电路，以消除放大器可能出现的高频啸叫。
5.谐振作用：用在LC谐振电路中的电容器称为谐振电容，LC并联和串联谐振电路中都需这种电容电路。
6.旁路作用：用在旁路电路中的电容器称为旁路电容，电路中如果需要从信号中去掉某一频段的信号，可以使用旁路电容电路，根据所去掉信号频率不同，有全频域（所有交流信号）旁路电容电路和高频旁路电容电路。
7.中和作用：用在中和电路中的电容器称为中和电容。
在收音机高频和中频放大器，电视机高频放大器中，采用这种中和电容电路，以消除自激。
8.定时作用：用在定时电路中的电容器称为定时电容。
在需要通过电容充电、放电进行时间控制的电路中使用定时电容电路，电容起控制时间常数大小的作用。
9.积分作用：用在积分电路中的电容器称为积分电容。
在电势场扫描的同步分离电路中，采用这种积分电容电路，可以从场复合同步信号中取出场同步信号。
10微分作用：用在微分电路中的电容器称为微分电容。
在触发器电路中为了得到尖顶触发信号，采用这种微分电容电路，以从各类（主要是矩形脉冲）信号中得到尖顶脉冲触发信号。
耦合电容 旁路电容 滤波电容 的区别
电容耦合的作用是将交流信号从前一级传到下一级。
当然，耦合的方法还有直接耦合和变压器耦合的方法。
直接耦合效率最高，信号又不失真，但是，前后两级的工作点的调整复杂，相互牵连。
为了不使后一级的工作点不受前一级的影响，就必须在直流方面把前一级和后一级分开。
同时，又能使交流信号顺利的从前一级传给后一级，同时能完成这一任务的方法就是采用电容传输或变压器传输来实现。
它们都能传递交流信号和隔断直流，使前后级的工作点互不牵连。
但不同的是，用电容传输时，信号的相位要延迟一些，用变压器传输时，信号的高频成份要损失一些。
一般情况下，小信号传输时，常用电容作为耦合元件，大信号或强信号的传输，常用变压器作耦合元件。
滤波电容、去耦电容、旁路电容作用滤波电容用在电源整流电路中，用来滤除交流成分。
使输出的直流更平滑。
去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。
旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。
1.关于去耦电容蓄能作用的理解1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。
而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。
你可以把总电源看作密云水库，我们大楼内的家家户户都需要供水。
这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。
实际水是来自于大楼顶上的水塔,水塔其实是一个buffer的作用。
如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。
而去耦电容可以弥补此不足。
这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在vcc引脚上通常并联一个去藕电容，这样交流分量就从这个电容接地。
）。
2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。
电容的五个作用
电容的五个作用
电容在电路中有五个主要作用，包括滤波、分压、延时、耦合（隔直）和旁路。
1. 滤波：电容可以与电阻串联，结合分压定律，设计出高低通滤波器。
2. 分压：交流容抗与频率成反比，利用这一特性，电容可实现分压功能。
3. 延时：电容充电时间与串联的电阻和自身电容大小有关，通过控制这些参数可以实现不同的定值延时。
4. 耦合（隔直）：电容能够隔离直流分量，常用于前后级传递，以去除偏置电压。
5. 旁路：电容可以滤除高频干扰信号，为交流电路中某些并联的元件提供低阻抗通路。
旁路电容又称为退耦电容，它能提供能量，使输出电压均匀，降低负载电压波动。
旁路电容应尽量靠近负载器件的供电电源管脚和地管脚，这样能更好地抑制电压或其他输信号因过大而导致的地电位抬高和噪声。
以上信息仅供参考，如有需要，建议咨询电子领域专业人士。
电容电阻作用
（3）去耦
5.阻抗:这个根本不是元件，无视，这是个名词，是个复数。
6.电源控制芯片：各电压转换。12V转VCORE,VCC5SB转VCC3SB，VCC3.3转VCC1.8等，VCC1.8转VCC0.9等，转换出来的电压供各电压使用。具体功能得参阅相关datasheet,design guide以及咨询厂商FAE。
（6）下拉电阻，防止引脚悬空，保持初始状态的稳定，避免出现三态情况。
（7）热敏电阻侦测温度（CPU温度，系统环境温度等）
（8）上下拉电平确定SMBUS设备初始地址等。
2.电容：
（1）滤波 （用的最多。主板接电源里面还是有很多交流分量，滤除，保证CPU，NB，SB等芯片获取稳定的直流电压，正常工作。）
（4）信号完整性匹配，匹配电阻，看情况和芯片datasheet要求是需要串联还是并联有效抑制反射干扰。（比如CLOCK芯片的输出CK系列的IC，很多都为33欧姆，22欧姆，网卡的四对差分信号也需要75欧姆匹配电阻等，）
（5）上拉电阻，提高驱动能力。（OC，OD门输出必须要接，还有一些芯片比如南桥GPIO，未使用时候必须接按design guide接上下拉，保持状态稳定。）
（6）储能。
3.二极管：
（1）稳压。
（2）发光LED
（3）防止电流倒灌。（掉电时需要）
一、电容的作用：
滤波作用：在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成
相对比较稳定的直流电压。
耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合．为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。

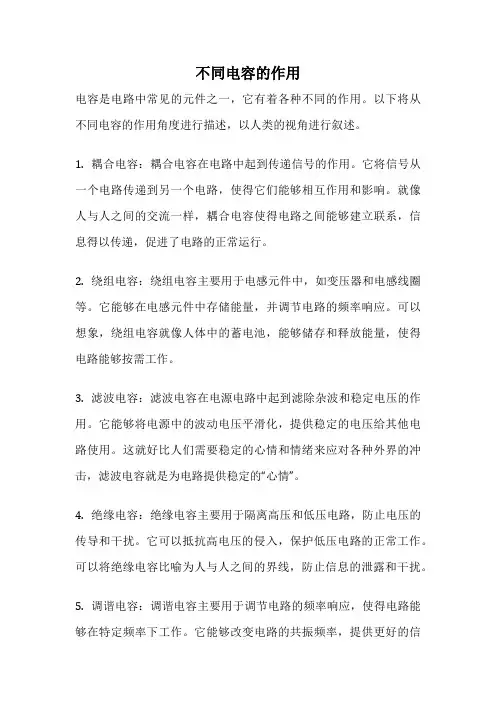

不同电容的作用
不同电容的作用电容是电路中常见的元件之一，它有着各种不同的作用。
以下将从不同电容的作用角度进行描述，以人类的视角进行叙述。
1. 耦合电容：耦合电容在电路中起到传递信号的作用。
它将信号从一个电路传递到另一个电路，使得它们能够相互作用和影响。
就像人与人之间的交流一样，耦合电容使得电路之间能够建立联系，信息得以传递，促进了电路的正常运行。
2. 绕组电容：绕组电容主要用于电感元件中，如变压器和电感线圈等。
它能够在电感元件中存储能量，并调节电路的频率响应。
可以想象，绕组电容就像人体中的蓄电池，能够储存和释放能量，使得电路能够按需工作。
3. 滤波电容：滤波电容在电源电路中起到滤除杂波和稳定电压的作用。
它能够将电源中的波动电压平滑化，提供稳定的电压给其他电路使用。
这就好比人们需要稳定的心情和情绪来应对各种外界的冲击，滤波电容就是为电路提供稳定的“心情”。
4. 绝缘电容：绝缘电容主要用于隔离高压和低压电路，防止电压的传导和干扰。
它可以抵抗高电压的侵入，保护低压电路的正常工作。
可以将绝缘电容比喻为人与人之间的界线，防止信息的泄露和干扰。
5. 调谐电容：调谐电容主要用于调节电路的频率响应，使得电路能够在特定频率下工作。
它能够改变电路的共振频率，提供更好的信号传输效果。
可以将调谐电容类比为人的声音调节器，可以调整声音的音调和音量，使得声音更加悦耳动听。
电容在电路中有着不同的作用，从传递信号到存储能量，从滤除杂波到隔离电压，从稳定电压到调节频率响应。
这些作用使得电路能够正常工作，就像人们之间的交流和保护机制一样，为电路提供了必要的支持和保障。
滤波电容、去耦电容、旁路电容作用及区别
滤波电容、去耦电容、旁路电容作用电容在减小同步开关噪声起重要作用，而电源完整性设计的重点也在如何合理地选择和放置这些电容上。
各种各样的电容种类繁杂，但无论再怎么分类，其基本原理都是利用电容对交变信号呈低阻状态。
交变电流的频率f越高，电容的阻抗就越低。
旁路电容起的主要作用是给交流信号提供低阻抗的通路；去耦电容的主要功能是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地，加入去耦电容后电压的纹波干扰会明显减小；滤波电容常用于滤波电路中。
对于理想的电容器来说，不考虑寄生电感和电阻的影响，那么在电容设计上就没有任何顾虑，电容的值越大越好。
但实际情况却相差很远，并不是电容越大对高速电路越有利，反而小电容才能被应用于高频。
滤波电容：滤波电容用在电源整流电路中，用来滤除交流成分。
使输出的直流更平滑。
去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。
旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。
1.去耦电容蓄能作用的理解（1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。
而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。
你可以把总电源看作水库，我们大楼内的家家户户都需要供水，这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。
实际水是来自于大楼顶上的水塔,水塔其实是一个buffer 的作用。
如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。
而去耦电容可以弥补此不足。
这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在Vcc引脚上通常并联一个去耦电容，这样交流分量就从这个电容接地。
（2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。
电容在电路中的作用及电容滤波原理
电容在电路中的作用及电容滤波原理电容在电路中的作用及电容滤波原理电容器在电子电路中几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻挠低频的特性。
广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。
熟悉电容器在不同电路中的名称意义，有助于我们读懂电子电路图。
1、滤波电容：接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成份，使直流电变平滑。
普通采用大容量的电解电容器或者钽电容，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。
2、去耦电容：战釉诜糯蟮缏返牡缭凑、负极之间，防止由于电源内阻形成的正反馈而引起的寄生震荡。
3、耦合电容：接在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连接，用以隔断直流，让交流信号或者脉冲信号通过，使先后级放大电路的直流工作点互不影响。
4、旁路电容：接在交、直流信号的电路中，将电容并接在电阻两端或者由电路的某点跨接到公共电位上，为交流信号或者脉冲信号设置一条通路，避免交流信号成份因通过电阻产生压降衰减。
5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。
6、衬垫电容与谐振电容：主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，漳芟灾地提高低频端的振荡频率。
是当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。
7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。
8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管间电容造成的自激振荡。
9、稳频电容：在振荡电路中起稳定振荡频率的作用。
10、定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。
11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。
12、缩短电容：在UHF高频头电路中，为了缩短振荡电感器长度而串接的电容。
电容的作用和用途
双电层电容器放电状态电位分布曲线 Prifile of the potential across an electrochemical doublelayer capacitor in t-he discharged condition
因为lc调谐的振荡电路的谐振频率是lc的函数，我们发现振荡电路的最 大与最小谐振频率之比随着电容比的平方根变化。此处电容比是指反偏电压 最小时的电容与反偏电压最大时的电容之比。因而，电路的调谐特征曲线 （偏压一谐振频率）基本上是一条抛物线。
直流支撑电容：DC-LINK电容
DC-Link电容器：属于无源器件的一种，现主要 采用聚丙烯薄膜介质直流支撑电容器，其具有 耐电压高、耐电流大、低阻抗、低电感、容量 损耗小、漏电流小、温度性能好、充放电速度 快、使用寿命长（约10万小时）、安全防爆稳 定性好、无极性安装方便等优点广泛应用于电 力电子行业。 DC-Link电容器应用到风电变频器中主要作用： 1.在逆变电路中主要是对整流器的输出电压进 行平滑滤波。 2.吸收来自于逆变器向"DC-Link"索取的高幅值 脉动电流，阻止其在“DC-Link”的阻抗上产生 高幅值脉动电压，使直流母线上的电压波动保 持在允许范围。 3.防止来自于“DC-Link”的电压过冲和瞬时过 电压对IGBT的影响。
同理，在温度降低时，一个电容的容量在减小而另一个在增大，总的容 量基本不变，稳定了振荡频率，实现温度补偿目的。
计时：电容器与电阻器配合使用，确定电 路的时间常数。
输入信号由低向高跳变时，经过缓冲1后输入RC电路。电容充电的特性 使B点的信号并不会跟随输入信号立即跳变，而是有一个逐渐变大的过程。 当变大到一定程度时，缓冲2翻转，在输出端得到了一个延迟的由低向高的 跳变。
pcb中电容的作用
pcb中电容的作用
PCB中电容的作用
在PCB电路板中，电容是一种非常重要的元件。
电容是一种能够储存电荷的元件，它的主要作用是在电路中提供稳定的电压和电流。
电容可以在电路中起到很多不同的作用，下面我们来详细了解一下。
1. 滤波作用
电容在电路中可以起到滤波作用，它可以过滤掉电路中的高频噪声信号，从而保证电路的稳定性和可靠性。
在电源电路中，电容可以起到平滑电源电压的作用，从而保证电路的稳定性。
2. 耦合作用
电容在电路中还可以起到耦合作用，它可以将两个电路之间的信号进行耦合，从而实现信号的传输。
在放大器电路中，电容可以将输入信号和输出信号进行耦合，从而实现信号的放大。
3. 保护作用
电容在电路中还可以起到保护作用，它可以保护电路中的其他元件不受到电压和电流的冲击。
在电源电路中，电容可以起到保护电路中的其他元件不受到电源电压的突变影响。
4. 调节作用
电容在电路中还可以起到调节作用，它可以调节电路中的频率和相位。
在滤波电路中，电容可以调节电路的截止频率，从而实现对信号的滤波。
电容在PCB电路板中起到了非常重要的作用。
它可以保证电路的稳定性和可靠性，同时还可以实现信号的传输和调节。
因此，在设计PCB电路板时，一定要合理选择电容的参数和位置，从而保证电路的正常工作。
电容作用
电容作用：储能、滤波、旁路、耦合、降压、谐振定时电路中与电阻并联放电，调整电容容量和电阻阻值即可改变放电时间常数电源滤波并联电源两端；旁路则要与负载并联将负载两端的交流或高频短路；耦合与负载串联阻断直流或低频信号；降压与负载串联，利用自身容抗产生压降进行分压降压；谐振要与电阻或电感并联，利用自身储能进行充放电谐振一、电解电容在电路中的作用1，滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。
在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lpF的电容，以滤除高频及脉冲干扰．2，耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合．为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。
二、电解电容的判断方法电解电容常见的故障有，容量减少，容量消失、击穿短路及漏电，其中容量变化是因电解电容在使用或放置过程中其内部的电解液逐渐干涸引起，而击穿与漏电一般为所加的电压过高或本身质量不佳引起。
判断电源电容的好坏一般采用万用表的电阻档进行测量．具体方法为：将电容两管脚短路进行放电，用万用表的黑表笔接电解电容的正极。
红表笔接负极(对指针式万用表，用数字式万用表测量时表笔互调)，正常时表针应先向电阻小的方向摆动，然后逐渐返回直至无穷大处。
表针的摆动幅度越大或返回的速度越慢，说明电容的容量越大，反之则说明电容的容量越小．如表针指在中间某处不再变化，说明此电容漏电，如电阻指示值很小或为零，则表明此电容已击穿短路．因万用表使用的电池电压一般很低，所以在测量低耐压的电容时比较准确，而当电容的耐压较高时，打时尽管测量正常，但加上高压时则有可能发生漏电或击穿现象．三、电解电容的使用注意事项1、电解电容由于有正负极性，因此在电路中使用时不能颠倒联接。
